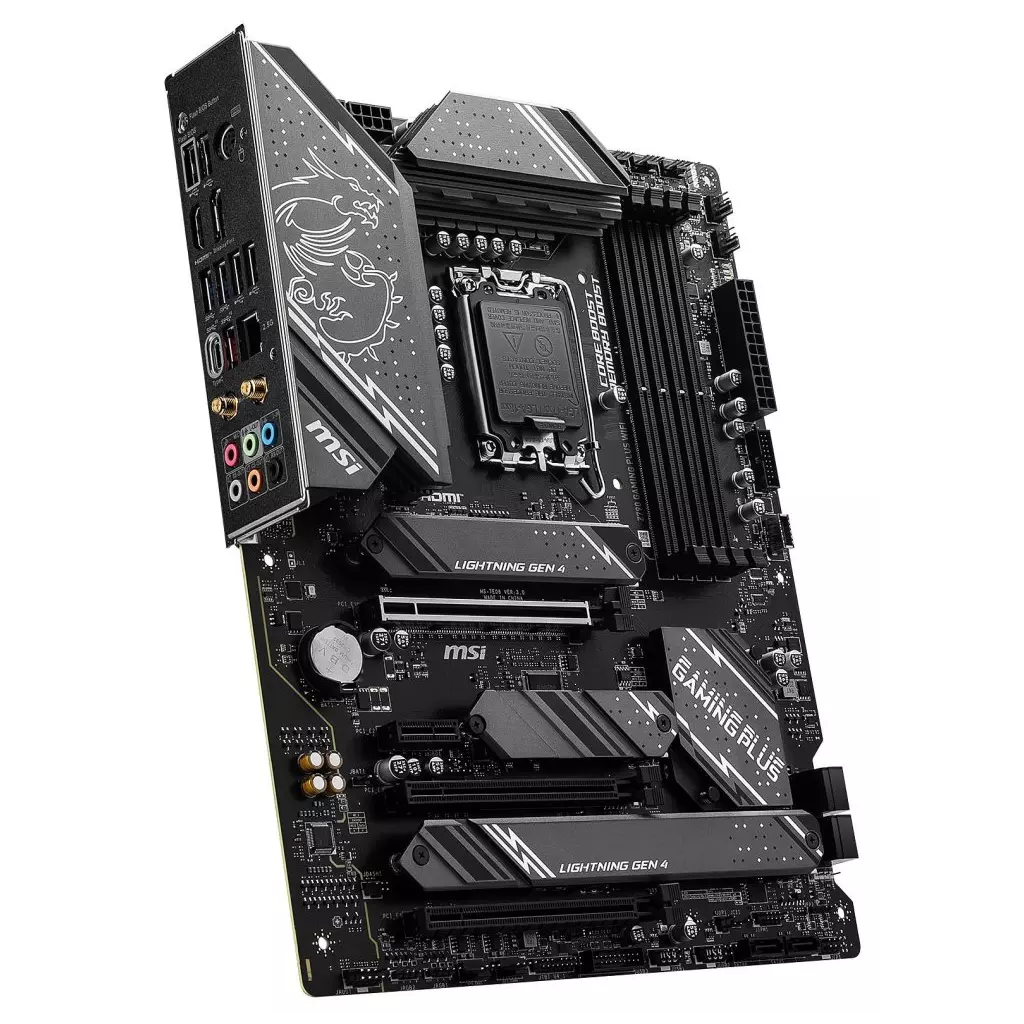

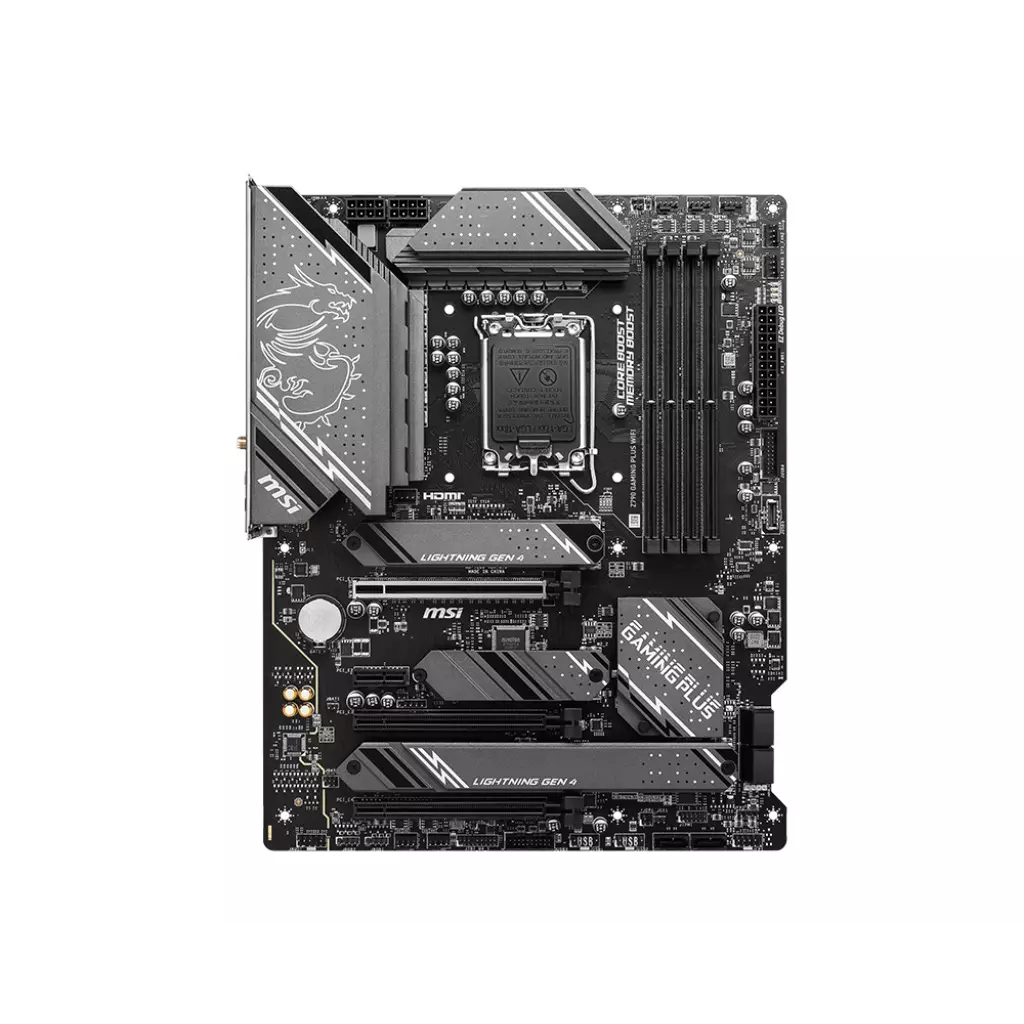

MSI Z790 GAMING PLUS WIFI / Intel Z790 / LGA1700 / 4x DDR5 / 4x M.2 / USB-C / HDMI / DP / WiFi / ATX

CHIPSET INTEL Z790 CPU Support Intel® Core™ 14th/ 13th/ 12th Gen Processors, Intel® Pentium® Gold and Celeron® Processors LGA 1700 MEMORY 4x DDR5, Maximum Memory Capacity 192GB Memory Support 7200+(OC)/ 7000(OC)/ 6800(OC)/ 6600(OC)/ 6400(OC)/ 6200(OC)/ 6000(OC)/ 5800(OC)/ 5600(JEDEC)/ 5400(JEDEC)/ 5200(JEDEC)/ 5000(JEDEC)/ 4800(JEDEC) MHz Max. overclocking frequency: • 1DPC 1R Max speed up to 7200+ MHz • 1DPC 2R Max speed up to 6600+ MHz • 2DPC 1R Max speed up to 6400+ MHz • 2DPC 2R Max speed up to 5600+ MHz Supports Intel® XMP3.0 OC Supports Dual-Controller Dual-Channel mode Supports non-ECC, un-buffered memory ONBOARD GRAPHICS 1x HDMI™ Support HDMI™ 2.1 HDR, maximum resolution of 4K 60Hz* 1x DisplayPort Support DP 1.4, maximum resolution of 4K 60Hz* *Available only on processors featuring integrated graphics. Graphics specifications may vary depending on the CPU installed. SLOT 3x PCI-E x16 slot 1x PCI-E x1 slot PCI_E1 Gen PCIe 5.0 supports up to x16 (From CPU) PCI_E2 Gen PCIe 3.0 supports up to x1 (From Chipset) PCI_E3 Gen PCIe 4.0 supports up to x4 (From Chipset) PCI_E4 Gen PCIe 3.0 supports up to x1 (From Chipset) STORAGE 4x M.2 M.2_1 Source (From CPU) supports up to PCIe 4.0 x4 , supports 22110/2280/2260/2242 devices M.2_2 Source (From Chipset) supports up to PCIe 4.0 x4 , supports 2280/2260/2242 devices M.2_3 Source (From Chipset) supports up to PCIe 4.0 x4 / SATA mode, supports 2280/2260/2242 devices M.2_4 Source (From Chipset) supports up to PCIe 4.0 x4 / SATA mode, supports 2280/2260/2242 devices 6x SATA 6G RAID Supports RAID 0, RAID 1, RAID 5 and RAID 10 for SATA storage devices Supports RAID 0, RAID 1, RAID 5 and RAID 10 for M.2 NVMe storage devices USB 4x USB 2.0 (Rear) 4x USB 2.0 (Front) 2x USB 3.2 Gen1 Type A (Rear) 4x USB 3.2 Gen1 Type A (Front) 1x USB 3.2 Gen2 Type A (Rear) 1x USB 3.2 Gen2 Type C (Front) 1x USB 3.2 Gen2x2 Type C (Rear) LAN Intel® 2.5Gbps LAN WIRELESS LAN & BLUETOOTH Intel® Wi-Fi 6E The Wireless module is pre-installed in the M.2 (Key-E) slot Supports MU-MIMO TX/RX, 2.4GHz / 5GHz / 6GHz* (160MHz) up to 2.4Gbps Supports 802.11 a/ b/ g/ n/ ac/ ax Supports Bluetooth® 5.3, FIPS, FISMA * Wi-Fi 6E 6GHz may depend on every country’s regulations and will be ready in Windows 11. ** Bluetooth 5.3 will be ready in Windows 10 build 21H1 and Windows 11. AUDIO Realtek® ALC897 Codec 7.1-Channel High Definition Audio Supports S/PDIF output INTERNAL IO 1x Power Connector(ATX_PWR) 2x Power Connector(CPU_PWR) 1x CPU Fan 1x Pump Fan 6x System Fan 2x Front Panel (JFP) 1x Chassis Intrusion (JCI) 1x Front Audio (JAUD) 1x TBT connector (JTBT, supports RTD3) 1x Tuning Controller connector(JDASH) 2x Addressable V2 RGB LED connector (JARGB_V2) 2x RGB LED connector(JRGB) 1x TPM pin header(Support TPM 2.0) 4x USB 2.0 ports 4x USB 3.2 Gen1 Type A ports 1x USB 3.2 Gen2 Type C ports 1x USB4 card connector (JTBT_U4_1, supports RTD3) LED FEATURE 4x EZ Debug LED BACK PANEL PORTS Keyboard / Mouse DisplayPort USB 2.0 2.5G LAN Port Wi-Fi / Bluetooth Antenna Audio Connectors Flash BIOS Button USB 2.0 HDMI™ 2.1 Port USB 3.2 Gen 1 5Gbps Type-A USB 3.2 Gen 2x2 20Gbps Type-C USB 3.2 Gen 2 10Gbps Type-A OPERATING SYSTEM Support for Windows® 11 64-bit, Windows® 10 64-bit PCB INFO ATX 243.84mmx304.8mm

MSI Z790 GAMING PLUS WIFI

MSI Z790 GAMING PLUS WIFI Chipset: Intel® Z790 Rozměrový formát: ATX (304,8x243,84mm) Podpora pro procesory: Intel® Core™ 14./13./12. generace, Intel® Pentium® Gold a Celeron® Patice procesoru: LGA1700 Paměť: * 4x paměťový slot DDR5, maximální kapacita 192GB * DDR5 7200+(OC)/7000(OC)/6800(OC)/6600(OC)/6400(OC)/6200(OC)/6000(OC)/5800(OC)/5600(JEDEC)/5400(JEDEC)/5200(JEDEC)/5000(JEDEC)/4800(JEDEC)MT/s * podpora paměťových modulů Intel® XMP 3.0 OC * podpora Dual-Controller Dual-Channel mode * podpora non-ECC, bez vyrovnávací paměti Grafické porty: (Specifikace grafiky se mohou lišit v závislosti na nainstalovaném CPU.) * 1x HDMI™ 2.1 s HDR * 1x DisplayPort 1.4 Zvuková karta: kodek Realtek® ALC897, 7.1-kanálový zvuk s vysokým rozlišením Ethernet: Intel® 2,5GbE LAN WLAN + Bluetooth: Intel ® Wi-Fi 6E + Bluetooth® v5.3 Rozšiřující sloty: * 3x slot PCI-E x16 * 1x slot PCI-E x1 Úložný prostor: celkem podporuje 4 sloty M.2 a 6 portů SATA 6Gb/s * M.2_1 (CPU) podpora PCIe 4.0 x4, typ 22110/2280/2260/2242 * M.2_2 (Chipset) podpora PCIe 4.0 x4, typ 2280/2260/2242 * M.2_3 (Chipset) podpora PCIe 4.0 x4/režim SATA, typ 2280/2260/2242 * M.2_4 (Chipset) podpora PCIe 4.0 x4/režim SATA, typ 2280/2260/2242 * 6x port SATA 6Gb/s RAID řadič: podpora RAID 0/1/5/10 pro úložná zařízení M.2 NVMe a SATA USB: Zadní USB (celkem 8 portů) * 1x USB 3.2 Gen 2x2 20Gb/s typ C * 1x USB 3.2 Gen 2 10Gb/s typ A * 2x USB 3.2 Gen 1 5Gb/s typ A * 4x USB 2.0 Přední USB (celkem 9 portů) * 4x USB 2.0 * 4x USB 3.2 Gen 1 typ A * 1x USB 3.2 Gen 2 typ C Porty na zadním panelu: * 1x USB 3.2 Gen 2x2 20Gb/s typ C * 1x USB 3.2 Gen 2 10Gb/s typ A * 2x USB 3.2 Gen 1 5Gb/s typ A * 4x USB 2.0 * 1x DisplayPort * 1x HDMI™ * 1x RJ-45 2,5G LAN * 6x audio konektor * 1x Wi-Fi/Bluetooth anténa * 1x tlačítko Flash BIOS * 1x PS/2 klávesnice/myš Interní porty: Napájení * 1x napájecí konektor (ATX_PWR) * 2x napájecí konektor (CPU_PWR) Související s ventilátorem a chlazením * 1x CPU Fan * 1x Pump Fan * 6x System Fan USB * 4x USB 2.0 * 4x USB 3.2 Gen1 typ A * 1x USB 3.2 Gen2 typ C * 1x USB4 card konektor (JTBT_U4_1, podpora RTD3) LED * 2x adresovatelný V2 RGB LED konektor (JARGB_V2) * 2x RGB LED konektor (JRGB) * 4x EZ Debug LED Ostatní * 2x Front Panel (JFP) * 1x Chassis Intrusion (JCI) * 1x pření audio (JAUD) * 1x TBT konektor (JTBT, podpora RTD3) * 1x Tuning Controller connector (JDASH) * 1x TPM pin header (podpora TPM 2.0) Příslušenství: * 2x SATA 6Gb/s kabel * Wi-Fi anténa * EZ M.2 clips * M.2 šroub/standoff set * DVD driver * sada samoleptek * uživatelská příručka Odkaz na stránku výrobce: https://www.msi.com/Motherboard/Z790-GAMING-PLUS-WIFI

MSI Z790 GAMING PLUS WIFI

Deska je vybavena grafickými výstupy pro použití s procesory s integrovaným grafickým jádrem. Základní deska grafickou kartu neobsahuje a bez použití odpovídajícího procesoru, budou tyto výstupy nefunkční.

CPU Podpora procesorů 14., 13. a 12. generace Intel Core/ Pentium Gold/ Celeron Patice LGA1700

Čipová sada Intel Z790

Paměť 4× DDR5 paměťový slot, podpora až 192 GB Podpora DDR5 7200+ (OC)/ 7000 (OC)/ 6800 (OC)/ 6600 (OC)/ 6400 (OC)/ 6200 (OC)/ 6000 (OC)/ 5800 (OC)/ 5600 (JEDEC)/ 5400 (JEDEC)/ 5200 (JEDEC)/ 5000 (JEDEC)/ 4800 (JEDEC) MHz Dvoukanálová architektura paměti Podpora non-ECC, bez vyrovnávací paměti Podpora Intel Extreme Memory Profile (XMP) 3.0 OC

Sloty Intel CPU 1× PCIe 5.0 x16 slot Intel Z790 čipová sada 1× PCIe 4.0 x16 slot (podporuje x4 režim) 1× PCIe 3.0 x16 slot (podporuje x1 režim) 1× PCIe 3.0 x1 slot

Grafika 1× HDMI 2.1 HDR port, podporující max. rozlišení 4K při 60 Hz 1× DisplayPort 1.4 port, podporující max. rozlišení 4K při 60 Hz

Úložiště Intel CPU 1× M.2 slot, M Key, pro jednotky typu 2242/2260/2280/22110 (PCIe 4.0 x4 režim) Intel Z790 čipová sada 6× SATA 6Gb/s port 1× M.2 slot, M Key, pro jednotky typu 2242/2260/2280 (PCIe 4.0 x4 režim) 2× M.2 slot, M key, pro jednotky typu 2242/2260/2280 (SATA a PCIe 4.0 x4 režim) Podpora RAID 0, RAID 1, RAID 5 a RAID 10 pro SATA i M.2 NVMe jednotky

USB 8× USB 2.0 port (4 porty na zadním panelu, 4 porty dostupné přes interní USB konektory) 6× USB 3.2 Gen1 (USB 3.0) port (2 porty na zadním panelu, 4 porty dostupné přes interní USB konektory) 1× USB 3.2 Gen2 port na zadním panelu 1× USB-C 3.2 Gen2 port dostupný přes interní USB konektor 1× USB-C 3.2 Gen 2x2 na zadním panelu

Audio Realtek ALC897 Codec 7.1kanálové High Definition Audio Podpora S/PDIF výstupu

LAN 1× Intel 2,5Gigabit LAN řadič

WLAN/ Bluetooth Intel Wi-Fi 6E Wi-Fi 802.11a/b/g/n/ac/ax Triple Band (2,4 GHz, 5 GHz, 6 GHz) Podpora MU-MIMO TX/RX Rychlost přenosu dat až 2,4 Gbps Bluetooth 5.3

Interní konektory 1× 24pin ATX hlavní napájecí konektor 2× 8pin 12V napájecí konektor 1× 4pin konektor ventilátoru CPU 1× 4pin konektor ventilátoru pumpy vodního chlazení 6× 4pin konektor systémového ventilátoru 2× konektor předního panelu 1× konektor detekce otevření skříně 1× audio konektor předního panelu 1× TBT konektor (JTBT, supports RTD3) 1× konektor Tuning ovladače 2× 3pin konektor V2 ARGB LED 2× 4pin konektor RGB LED 1× TPM konektor (podporuje TPM 2.0) 2× USB 2.0 konektor (podporuje 4× USB 2.0 port) 2× USB 3.2 Gen1 (USB 3.0) konektor (podporuje 4× USB 3.2 Gen1 port) 1× USB-C 3.2 Gen2 konektor 1× konektor pro rozšiřující kartu USB4 (podporuje RTD3) 1× propojka Clear CMOS 4× EZ Debug LED

Porty na zadním panelu 1× DisplayPort 1× HDMI 1× tlačítko Flash BIOS 4× USB 2.0 2× USB 3.2 Gen1 (USB 3.0) 1× USB 3.2 Gen2 (USB 3.1 Gen2) 1× USB-C 3.2 Gen2x2 (USB 3.2) 1× RJ-45 2× konektor Wi-Fi antény 6× audio jack 1× PS/2

Rozměry 30,5 × 24,4 cm ATX formát

MSI Z790 GAMING PLUS WIFI Deska je vybavena grafickými výstupy pro použití s procesory s integrovaným grafickým jádrem. Základní deska grafickou kartu neobsahuje a bez použití odpovídajícího procesoru, budou tyto výstupy nefunkční. CPU Podpora procesorů 14., 13. a 12. generace Intel Core/ Pentium Gold/ Celeron Patice LGA1700 Čipová sada Intel Z790 Paměť 4× DDR5 paměťový slot, podpora až 192 GB Podpora DDR5 7200+ (OC)/ 7000 (OC)/ 6800 (OC)/ 6600 (OC)/ 6400 (OC)/ 6200 (OC)/ 6000 (OC)/ 5800 (OC)/ 5600 (JEDEC)/ 5400 (JEDEC)/ 5200 (JEDEC)/ 5000 (JEDEC)/ 4800 (JEDEC) MHz Dvoukanálová architektura paměti Podpora non-ECC, bez vyrovnávací paměti Podpora Intel Extreme Memory Profile (XMP) 3.0 OC Sloty Intel CPU 1× PCIe 5.0 x16 slot Intel Z790 čipová sada 1× PCIe 4.0 x16 slot (podporuje x4 režim) 1× PCIe 3.0 x16 slot (podporuje x1 režim) 1× PCIe 3.0 x1 slot Grafika 1× HDMI 2.1 HDR port, podporující max. rozlišení 4K při 60 Hz 1× DisplayPort 1.4 port, podporující max. rozlišení 4K při 60 Hz Úložiště Intel CPU 1× M.2 slot, M Key, pro jednotky typu 2242/2260/2280/22110 (PCIe 4.0 x4 režim) Intel Z790 čipová sada 6× SATA 6Gb/s port 1× M.2 slot, M Key, pro jednotky typu 2242/2260/2280 (PCIe 4.0 x4 režim) 2× M.2 slot, M key, pro jednotky typu 2242/2260/2280 (SATA a PCIe 4.0 x4 režim) Podpora RAID 0, RAID 1, RAID 5 a RAID 10 pro SATA i M.2 NVMe jednotky USB 8× USB 2.0 port (4 porty na zadním panelu, 4 porty dostupné přes interní USB konektory) 6× USB 3.2 Gen1 (USB 3.0) port (2 porty na zadním panelu, 4 porty dostupné přes interní USB konektory) 1× USB 3.2 Gen2 port na zadním panelu 1× USB-C 3.2 Gen2 port dostupný přes interní USB konektor 1× USB-C 3.2 Gen 2x2 na zadním panelu Audio Realtek ALC897 Codec 7.1kanálové High Definition Audio Podpora S/PDIF výstupu LAN 1× Intel 2,5Gigabit LAN řadič WLAN/ Bluetooth Intel Wi-Fi 6E Wi-Fi 802.11a/b/g/n/ac/ax Triple Band (2,4 GHz, 5 GHz, 6 GHz) Podpora MU-MIMO TX/RX Rychlost přenosu dat až 2,4 Gbps Bluetooth 5.3 Interní konektory 1× 24pin ATX hlavní napájecí konektor 2× 8pin 12V napájecí konektor 1× 4pin konektor ventilátoru CPU 1× 4pin konektor ventilátoru pumpy vodního chlazení 6× 4pin konektor systémového ventilátoru 2× konektor předního panelu 1× konektor detekce otevření skříně 1× audio konektor předního panelu 1× TBT konektor (JTBT, supports RTD3) 1× konektor Tuning ovladače 2× 3pin konektor V2 ARGB LED 2× 4pin konektor RGB LED 1× TPM konektor (podporuje TPM 2.0) 2× USB 2.0 konektor (podporuje 4× USB 2.0 port) 2× USB 3.2 Gen1 (USB 3.0) konektor (podporuje 4× USB 3.2 Gen1 port) 1× USB-C 3.2 Gen2 konektor 1× konektor pro rozšiřující kartu USB4 (podporuje RTD3) 1× propojka Clear CMOS 4× EZ Debug LED Porty na zadním panelu 1× DisplayPort 1× HDMI 1× tlačítko Flash BIOS 4× USB 2.0 2× USB 3.2 Gen1 (USB 3.0) 1× USB 3.2 Gen2 (USB 3.1 Gen2) 1× USB-C 3.2 Gen2x2 (USB 3.2) 1× RJ-45 2× konektor Wi-Fi antény 6× audio jack 1× PS/2 Rozměry 30,5 × 24,4 cm ATX formát
