UBIQUITI USW-Ultra

UniFi Switch Ultra kompaktní 8portový GbE PoE switch * maximální PoE budget switche je závislý na způsobu napájení * 1x PoE In a 7x PoE Out s podporou PoE napájení 802.3af/at s maximálním zatížením až 30W na port Technické parametry Rozhraní pro správu: Ethernet In-Band Síťové rozhraní: 8x GbE RJ45 PoE rozhraní: 7x PoE/PoE+ (piny 1, 2+; 3, 6-) Celková neblokující propustnost: 8Gb/s Kapacita switche: 16Gb/s Způsob napájení: PoE++ (piny 1, 2+; 3, 6- a 4, 5+; 7, 8-) Zdroj napájení: 54V, externí, 1,1A/60W Podporovaný rozsah napětí: 44-57V DC Max. spotřeba energie: 9W se vstupem PoE (bez PoE výstupu) Max. PoE+ výkon na port: 30W Rozměry: 203x76x33mm Hmotnost * zařízení: 320g * držák: 45g

Ubiquiti UniFi Switch Ultra

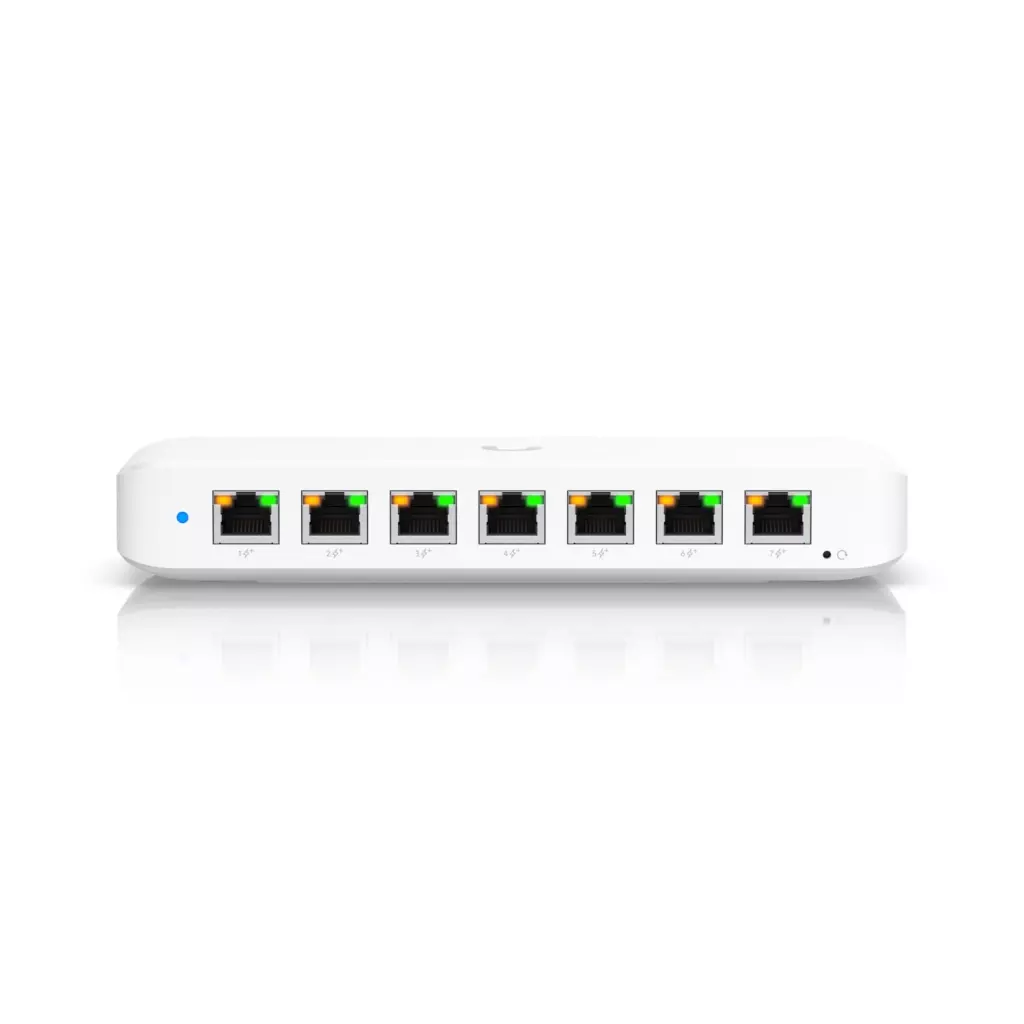

UniFi Switch Ultra je osazen sedmi výstupními GbE PoE+ RJ-45 porty a jedním vstupním GbE PoE++ RJ-45 portem. Jedná se o L2 switch s celkovou kapacitou 16 Gbps, neblokovanou propustností 8 Gbps a PoE budgetem až 202 W (v závislosti na typu napájení). Switch lze napájet buď přes DC konektor (54 V DC), nebo přes PoE++ (802.3at/bt) vstup na zadní straně. Díky přiloženému držáku jej lze snadno upevnit na stěnu.

• 7× GbE RJ-45 PoE+ výstup
• 1× GbE RJ-45 PoE++ vstup
• 42 W PoE budget (vstup PoE++)
• Možnost montáže na stěnu (montážní sada je součástí)

Možnosti napájení:

• PoE+ (802.3at): PoE budget max. 16 W
• PoE++ (802.3bt): PoE budget max. 42 W
• DC adaptér (60 W): PoE budget max. 52 W (adaptér není součástí balení)
• DC adaptér (210 W): PoE budget max. 202 W (adaptér není součástí balení)

---

Konfiguraci a správu UniFi zařízení umožňuje aplikace UniFi Network, která je předinstalovaná na UniFi OS konzolích (UniFi Dream Machine, Dream Router, Dream Wall, Express, Cloud Gateway Ultra atd.). Alternativou je volně dostupný software UniFi Network Server, určený pro instalaci na vlastní počítač nebo server (Windows, MacOS, Linux). Software UniFi Network Server je neustále vylepšován, a proto doporučujeme vždy používat aktuální verzi, kterou stahujte na stránkách Ubiquiti v sekci Download. Více informací o tomto produktu se dozvíte také na školení Ubiquiti.

---

Poznámka: Switch nepodporuje agregaci portů LACP a STP/RSTP

---

ZÁKLADNÍ SPECIFIKACE

Porty: 1× GbE RJ-45 PoE++, 7× GbE RJ-45 PoE+ Kapacita switche: 16 Gbps Celková neblokující propustnost: 8 Gbps Podpora PoE: ano (802.3af/at/bt, 42 W PoE budget) Rozměry: 203 × 76 × 33 mm Hmotnost: 320 g

---

Manuál (montážní návod): Ubiquiti UniFi Switch Ultra

---

---

---

Kompaktní 8 portový gigabitový PoE switch. Switch disponuje 1 PoE in portem a 7 PoE out porty s podporou PoE napájení 802.3af/at s maximálním zatížením až 30W na port. Switch je spravován pomocí aplikace UniFi network umožňující centrální správu Vaší sítě včetně cloudového přístupu. Maximální PoE budget switche je závislý na způsobu napájení: při napájení DC adaptérem 54V/3,9A (není součástí balení) je PoE budget 52W při napájení 60W PoE++ adaptérem je PoE budget 42W při napájení 30W PoE+ adaptérem je PoE budget 16W (7) Výstupní porty GbE PoE+ (1) GbE PoE++ vstupní port* — Dostupnost 42W PoE se vstupem PoE++ — Dostupnost 16W PoE se vstupem PoE+ *PoE vstup je podporován pro provoz switche, přičemž pro výstup PoE je vyžadován vstup PoE+/PoE++ nebo AC napájení. Obsah balení switch montážní set Technické specifikace Mechanický Dimenze 203 x 76 x 33 mm (8 x 3 x 1,3") Hmotnost Přístroj: 320 g (11,3 oz)Montáž na stěnu: 45 g (1,6 oz) Materiál krytu Polykarbonát Hardware Rozhraní pro správu Ethernet v pásmu Síťové rozhraní (8) Porty GbE RJ45 Rozhraní PoE (7) PoE/PoE+ (piny 1, 2+; 3, 6-) Celková neblokující propustnost 8 Gb/s Spínací schopnost 16 Gb/s Metoda napájení (1) Napájecí adaptér 54 V, 3,9 A (není součástí dodávky) (1) Napájecí adaptér 54 V, 1,1 A (není součástí dodávky) PoE++ (kolíky 1, 2+; 3, 6 a 4, 5+; 7, 8) Zdroj proudu 54V, externí, 1.1A/60W Podporovaný rozsah napětí 44—57V DC Max. spotřeba energie 9 W se vstupem PoE (bez výstupu PoE) 8 W se vstupem napájecího adaptéru (bez výstupu PoE) Celkové dostupné PoE Vstup PoE++: 42W Vstup PoE+: 16W 60W Vstup adaptéru PoE: 42W 60W Vstup napájecího adaptéru: 52W 210W Vstup napájecího adaptéru: 202W ** Při provozní teplotě 45 °C (113 °F). Sníženo na 161 W (230 V) nebo 121 W (115 V) při 60 °C (140 °F) Max. PoE+ wattage na port podle PSE 30W Knoflík obnovit tovární nastavení Provozní teplota Vstup PoE++: -30 až 60 °C (-22 až 140 °F) Vstup 60W AC adaptéru: -20 až 45 °C (-4 až 113 °F) Vstup 210W AC adaptéru: -20 až 60 °C (-4 až 140 °F) Provozní vlhkost 10 až 90 % bez kondenzace Certifikace CE, FCC, IC Led Systém Stav Síť ethernet PoE Link/aktivita Požadavky na přihlášku Síť UniFi Verze 8.0.28 a novější

USW-Ultra bez adaptéru

Kompaktní 8 portový gigabitový PoE switch. Switch disponuje 1 PoE in portem a 7 PoE out porty s podporou PoE napájení 802.3af/at s maximálním zatížením až 30W na port. Switch je spravován pomocí aplikace UniFi network umožňující centrální správu Vaší sítě včetně cloudového přístupu.

Maximální PoE budget switche je závislý na způsobu napájení:

• při napájení DC adaptérem 54V/3,9A (není součástí balení) je PoE budget 52W
• při napájení pasivním PoE adaptérem nebo 60W PoE++ adaptérem je PoE budget 45W

Obsah balení

• switch
• montážní set

UniFi Switch Ultra kompaktní 8portový GbE PoE switch * maximální PoE budget switche je závislý na způsobu napájení * 1x PoE In a 7x PoE Out s podporou PoE napájení 802.3af/at s maximálním zatížením až 30W na port Technické parametry Rozhraní pro správu: Ethernet In-Band Síťové rozhraní: 8x GbE RJ45 PoE rozhraní: 7x PoE/PoE+ (piny 1, 2+; 3, 6-) Celková neblokující propustnost: 8Gb/s Kapacita switche: 16Gb/s Způsob napájení: PoE++ (piny 1, 2+; 3, 6- a 4, 5+; 7, 8-) Zdroj napájení: 54V, externí, 1,1A/60W Podporovaný rozsah napětí: 44-57V DC Max. spotřeba energie: 9W se vstupem PoE (bez PoE výstupu) Max. PoE+ výkon na port: 30W Rozměry: 203x76x33mm Hmotnost * zařízení: 320g * držák: 45g

UniFi Switch Ultra je 8portový kompaktní PoE switch s moderním designem pro vnitřní použití s instalací na stůl či zeď od výrobce Ubiquiti Networks. Ideální pro napájení kamer a dalších 802.3af/at zařízení s PoE. Switch disponuje 8 Gigabit LAN porty s 7x PoE výstupem (30 W / port), celkovým maximálním PoE budgetem 202 W (závisí na typu napájení) a jedním PoE-IN portem. Switch lze napájet buď přes DC konektor (54 V DC) nebo přes Ethernetový port s PoE-IN (802.3at/bt) na zadní straně switche. Switch je součástí platformy UniFi SDN, umožňující monitorování a správu sítě v aplikaci UniFi Network.

Možnosti napájení switche

• Napájení přes PoE (802.3at) - PoE budget max. 16 W
• Napájení přes PoE (802.3bt) - PoE budget max. 42 W
• Napájení přes DC adaptér (60 W) - PoE budget max. 52 W
• Napájení přes DC adaptér (210 W) - PoE budget max. 202 W*

* Při teplotě vyšší než 45°C je výstupní PoE budget ponížen na 161 W a při teplotě nad 60°C je PoE budget ponížen na 121 W.

Správa přes UniFi Network

UniFi switch nemá webový management ale je spravován centrálně pomocí UniFi Networku s podporou mobilní aplikace UniFi a nabízí rozsáhlou sadu pokročilých přepínacích protokolů a L2 funkcí. UniFi Network Controller a mobilní aplikace umožňují správcům konfigurovat a sledovat prakticky všechny funkce přepínače v grafickém uživatelském rozhraní odkudkoli.

Obsah balení

• Zařízení
• Plastový držák na zeď
• Šroubky + hmoždinky

Ubiquiti Ultra. Typ přepínače: Řízený, Přepínač vrstev: L2. Typy přepínaných ethernetových portů RJ-45: Gigabit Ethernet (10/100/1000), Počet přepínaných ethernetových portů RJ-45: 8. Kapacita přepínání: 16 Gbit/s. Stejnosměrné vstupní napětí: 44 - 57 V. Napájecí konektor: Napájecí konektor. Podpora napájení po Ethernetu (PoE). Montovatelné na zeď

Popis produktu Kompaktní 8 portový gigabitový PoE switch. Switch disponuje 1 PoE in portem a 7 PoE out porty s podporou PoE napájení 802.3af/at s maximálním zatížením až 30W na port. Switch je spravován pomocí aplikace UniFi network umožňující centrální správu Vaší sítě včetně cloudového přístupu. Maximální PoE budget switche je závislý na způsobu napájení: • při napájení DC adaptérem 54V/3,9A (není součástí balení) je PoE budget 52W • při napájení pasivním PoE adaptérem nebo 60W PoE++ adaptérem je PoE budget 45W Obsah balení • switch • montážní set Technické parametry Konektory a rozhraní Rychlost LAN:(8) 10/100/1000Mbps Napájení Typ napájení:DC konektor, PoE Typy PoE:PoE-Out + PoE-In Podporované PoE-Out standardy:802.3af, 802.3at Počet PoE Out portů:7 PoE budget [W]:52 Max. spotřeba energie [W]:60 Napájení přes konektor/svorkovnici:44 .. 57V DC Fyzické charakteristiky Provedení:Na zeď, Desktop Ventilátory:Bez ventilátoru Šasi:Plastové Tlačítka:Reset Provozní teplota [°C]:-15 až 45 Šířka [mm]:203 Výška [mm]:33 Hloubka [mm]:76 Obecné Rychlost přepínání [Gbps]:8 Software Management:UniFi controller Funkce:VLAN

UniFi Switch Ultra — kompaktní 8portový GbE PoE switch maximální PoE budget switche je závislý na způsobu napájení 1x PoE In a 7x PoE Out s podporou PoE napájení 802.3af/at s maximálním zatížením až 30W na port Technické parametry Rozhraní pro správu: Ethernet In-Band Síťové rozhraní: 8x GbE RJ45 PoE rozhraní: 7x PoE/PoE+ (piny 1, 2+; 3, 6-) Celková neblokující propustnost: 8Gb/s Kapacita switche: 16Gb/s Způsob napájení: PoE++ (piny 1, 2+; 3, 6- a 4, 5+; 7, 8-) Zdroj napájení: 54V, externí, 1,1A/60W Podporovaný rozsah napětí: 44-57V DC Max. spotřeba energie: 9W se vstupem PoE (bez PoE výstupu) Max. PoE+ výkon na port: 30W Rozměry: 203x76x33mm Hmotnost zařízení: 320g držák: 45g

Kompaktní 8 portový gigabitový PoE switch. Switch disponuje 1 PoE in portem a 7 PoE out porty s podporou PoE napájení 802.3af/at s maximálním zatížením až 30W na port. Switch je spravován pomocí aplikace UniFi network umožňující centrální správu Vaší sítě včetně cloudového přístupu. Maximální PoE budget switche je závislý na způsobu napájení: při napájení DC adaptérem 54V/3,9A (není součástí balení) je PoE budget 52W při napájení pasivním PoE adaptérem nebo 60W PoE++ adaptérem je PoE budget 45W Obsah balení switch montážní set Technické parametry Konektory a rozhraníRychlost LAN:(8) 10/100/1000MbpsNapájeníTyp napájení:DC konektor, PoETypy PoE:PoE-Out + PoE-InPodporované PoE-Out standardy:802.3af, 802.3atPočet PoE Out portů:7PoE budget [W]:52Max. spotřeba energie [W]:60Napájení přes konektor/svorkovnici:44 .. 57V DCFyzické charakteristikyProvedení:Na zeď, DesktopVentilátory:NeŠasi:PlastovéTlačítka:ResetProvozní teplota [°C]:-15 až 45Šířka [mm]:203Výška [mm]:33Hloubka [mm]:76ObecnéRychlost přepínání [Gbps]:8SoftwareManagement:UniFi NetworkFunkce:VLAN
