Solarix s označením SXKD-5E-UTP-LSOH je vysoce kvalitní nestíněný kabel UTP, kategorie 5E, s typem pláště LSOH. Vodiče těchto kabelů jsou vyrobeny z velmi kvalitního měděného drátu o velikosti AWG 24. Je určený pro horizontální rozvody strukturované kabeláže. Balení obsahuje 305 m kabelu značeného metráží po 1 m. Kabel bez problémů splňuje a rovněž převyšuje požadavky specifikované v mezinárodních standardech ANSI/TIA/EIA 568, ISO/IEC 11801 a EN 50173 včetně všech nejnovějších dodatků pro kategorii 6. Kabel je dodáván na vysoce pevné dřevěné špulce, na které jsou uvedeny všechny nezbytné produktové informace, včetně čárových kódů, výrobní šarže, popisu a nejdůležitějších technických parametrů (např. NVP v podobě QR kódu). LSOH instalační kabely Solarix splňují následující standardy: Kyselost plynů vznikajících při hoření ČSN EN 50267-2-2: Společné metody zkoušek pro kabely v podmínkách požáru - Zkoušky plynů vznikajících při hoření materiálů z kabelů - Část 2-2: Postupy - Určení stupně kyselosti plynů během hoření materiálů kabelů měřením pH a vodivosti. ČSN EN 50267-2-3: Společné metody zkoušek pro kabely v podmínkách požáru - Zkoušky plynů vznikajících při hoření materiálů z kabelů - Část 2-3: Postupy - Určení stupně kyselosti plynů během hoření materiálů kabelů stanovením váženého průměru pH a vodivosti kompositních materiálů. Hustota kouře ČSN EN 61034-2: Měření hustoty kouře při hoření kabelů za definovaných podmínek - Část 2: Zkušební postup a požadavky (tato norma nahradila ČSN EN 50268-2). Nehořlavost/šíření plamene kabelu s jednou izolací ČSN EN 60332-1-2: Zkoušky elektrických a optických kabelů v podmínkách požáru - Část 1-2: Zkouška svislého šíření plamene pro vodiče nebo kabely s jednou izolací - Postup pro 1 kW směsný plamen (nahradila tato norma ČSN EN 50265-2-1). Parametry: Kategorie: CAT5E Nejvyšší podporovaný protokol: 1000BaseT, 1000BaseTX Stínění: ne Šířka pásma: 100 MHz Vodič: měděný drát 0,50 mm AWG 24 Izolace: polyethylen 0,88 mm Plášť: LSOH Barva: fialová Průměr kabelu: 5 mm Hmotnost: 30 kg / km NVP: 68 % Propagation delay: 535 ns / 100 m Delay skew: 20 ns/100 m Skladovací teplota: -20°C až 60°C Provozní teplota: -20°C až 60°C Teplota při instalaci: 0°C až 50°C

Solarix s označením SXKD-5E-UTP-LSOH je vysoce kvalitní nestíněný kabel UTP, kategorie 5E, s typem pláště LSOH. Vodiče těchto kabelů jsou vyrobeny z velmi kvalitního měděného drátu o velikosti AWG 24. Je určený pro horizontální rozvody strukturované kabeláže. Balení obsahuje 305 m kabelu značeného metráží po 1 m. Kabel bez problémů splňuje a rovněž převyšuje požadavky specifikované v mezinárodních standardech ANSI/TIA/EIA 568, ISO/IEC 11801 a EN 50173 včetně všech nejnovějších dodatků pro kategorii 6. Kabel je dodáván na vysoce pevné dřevěné špulce, na které jsou uvedeny všechny nezbytné produktové informace, včetně čárových kódů, výrobní šarže, popisu a nejdůležitějších technických parametrů (např. NVP v podobě QR kódu). LSOH instalační kabely Solarix splňují následující standardy: Kyselost plynů vznikajících při hoření ČSN EN 50267-2-2: Společné metody zkoušek pro kabely v podmínkách požáru - Zkoušky plynů vznikajících při hoření materiálů z kabelů - Část 2-2: Postupy - Určení stupně kyselosti plynů během hoření materiálů kabelů měřením pH a vodivosti. ČSN EN 50267-2-3: Společné metody zkoušek pro kabely v podmínkách požáru - Zkoušky plynů vznikajících při hoření materiálů z kabelů - Část 2-3: Postupy - Určení stupně kyselosti plynů během hoření materiálů kabelů stanovením váženého průměru pH a vodivosti kompositních materiálů. Hustota kouře ČSN EN 61034-2: Měření hustoty kouře při hoření kabelů za definovaných podmínek - Část 2: Zkušební postup a požadavky (tato norma nahradila ČSN EN 50268-2). Nehořlavost/šíření plamene kabelu s jednou izolací ČSN EN 60332-1-2: Zkoušky elektrických a optických kabelů v podmínkách požáru - Část 1-2: Zkouška svislého šíření plamene pro vodiče nebo kabely s jednou izolací - Postup pro 1 kW směsný plamen (nahradila tato norma ČSN EN 50265-2-1). Parametry: Kategorie: CAT5E Nejvyšší podporovaný protokol: 1000BaseT, 1000BaseTX Stínění: ne Šířka pásma: 100 MHz Vodič: měděný drát 0,50 mm AWG 24 Izolace: polyethylen 0,88 mm Plášť: LSOH Barva: fialová Průměr kabelu: 5 mm Hmotnost: 30 kg / km NVP: 68 % Propagation delay: 535 ns / 100 m Delay skew: 20 ns/100 m Skladovací teplota: -20°C až 60°C Provozní teplota: -20°C až 60°C Teplota při instalaci: 0°C až 50°C

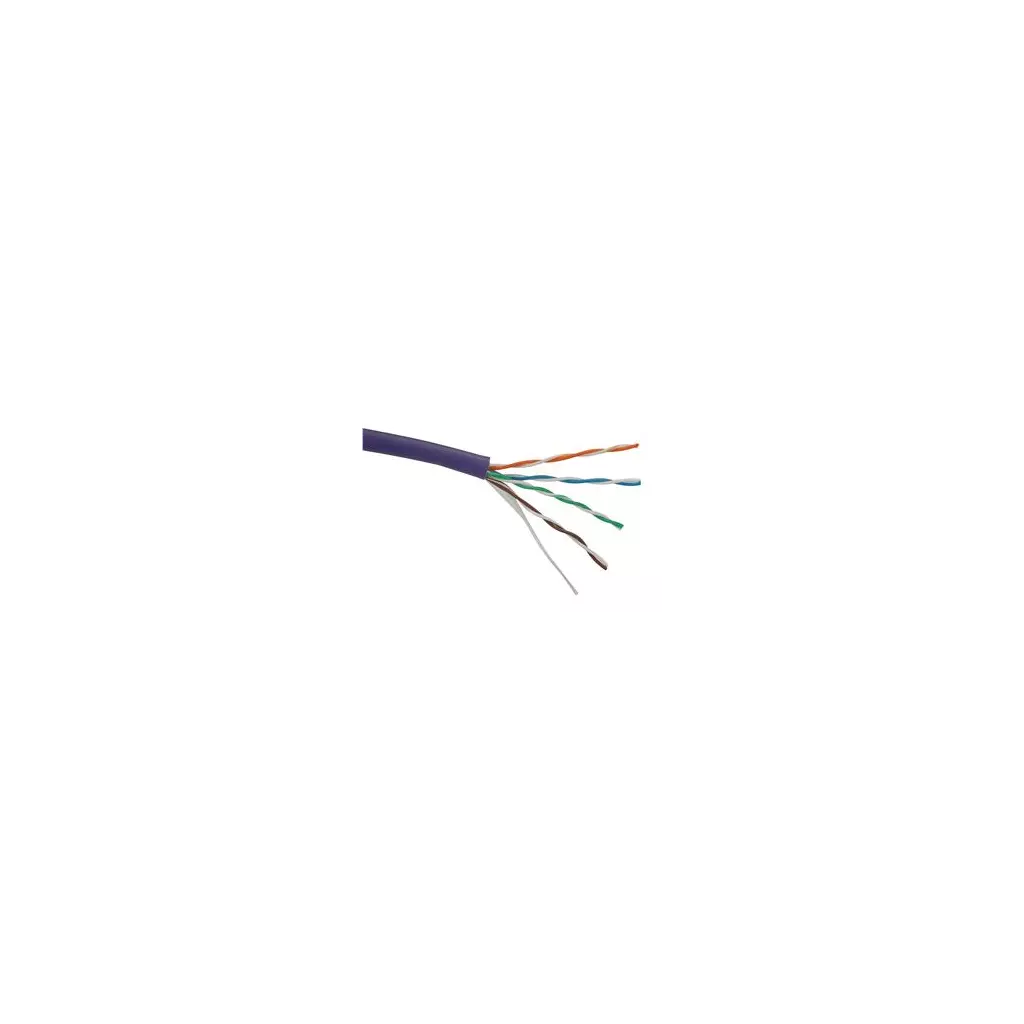

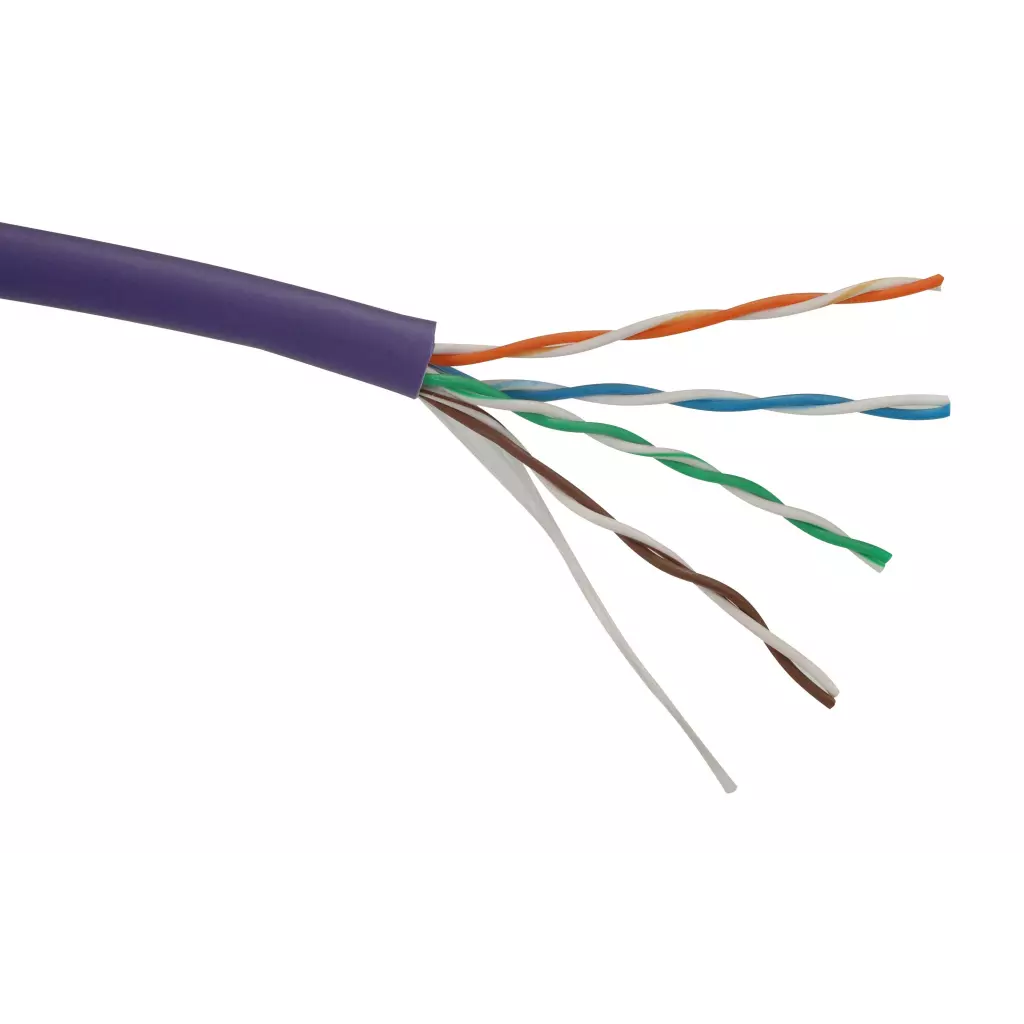

Instalační kabel Solarix CAT5E UTP LSOH Dca s1 d2 a1 305m/box

Kvalitní nestíněný kabel CAT5E s LSOH pláštěm a třídou reakce na oheň Dca s1 d2 a1, 305 m box.

Tento instalační kabel s označením SXKD-5E-UTP-LSOH je spolehlivou součástí produktové řady Solarix - kategorie 5E. Společně s ostatními komponenty systému strukturované kabeláže Solarix vytváří řešení, které zaručuje dlouhou životnost, maximální výkon a bezproblémový chod počítačové sítě. Instalační kabely Solarix – kategorie 5E jsou určeny pro horizontální rozvody a jsou nabízeny ve stíněné i nestíněné verzi s různým typem pláště - tj. PVC (třída reakce na oheň Eca), LSOH (třída reakce na oheň Dca s1 d2 a1 nebo UV stabilní PE (třída reakce na oheň Fca). Tyto kabely bez problémů splňují požadavky definované v mezinárodních standardech ANSI/TIA 568, ISO/IEC 11801 a EN 50173 pro kategorii 5E a třídu vedení Class D, včetně všech nejnovějších dodatků. Stejně jako ostatní kabely Solarix, je i kabel SXKD-5E-UTP-LSOH značen metráží po 1 m v rozsahu od 0 do 305 m. Kabel je dodáván ve vysoce odolném třívrstvém leštěném kartónovém boxu (vždy barevně odlišeném podle typu kabelu), na kterém jsou uvedeny všechny nezbytné produktové informace, včetně čárových kódů, výrobní šarže, popisu a nejdůležitějších technických parametrů.

Technické informace
Kategorie:	Cat5E
Podporované protokoly:	2.5/5GBASE-T a nižší
Stínění:	NE
Šířka pásma:	100 MHz
Typ a velikost vodiče:	měděný drát 0, 50 mm ± 0, 005 mm
Izolace a průměr vodiče s izolací:	polyethylen 0, 88 mm
Třída reakce na oheň, typ pláště:	Dca s1 d2 a1, LSOH
Barva pláště:	fialová RAL 4005
Průměr kabelu:	5,0 mm
Váha:	31 kg/km
NVP:	68 %
Propagation delay:	535 ns/100 m
Delay skew:	45 ns/100 m
Balení:	305 m, třívrstvý kartónový box

Instalační kabel Solarix s označením SXKD-5E-UTP-LSOH je spolehlivý nestíněný kabel kategorie 5E, který je testován až do šířky pásma 350 MHz, a je určený pro provoz ethernetových protokolů, včetně 2.5GBASE-T a 5GBASE-T*. Konstrukce kabelu je U/UTP, typ pláště LSOH s třídou reakce na oheň Dca-s1,d2,a1. Vodiče kabelu jsou vyrobeny z kvalitního měděného drátu s čistotou mědi 99,97%. Kabel bez problémů splňuje požadavky z mezinárodních standardů ISO/IEC 11801, EN 50173 a ANSI/TIA 568.2-D. Výkonové parametry tohoto kabelu byly otestovány nezávislou testovací zkušebnou FORCE TECHNOLOGY v rámci programu EC Verified, a to na nejvyšší úroveň tzv. Component Level. Certifikát je k dispozici zde na webu v záložce "Odkazy" nebo přímo na stránkách laboratoře FORCE. V případě CPR (nařízení EU č. 305/2011) je kabel testován v systému posuzování vlastností AVCP 3. Stejně jako ostatní kabely Solarix, je i kabel SXKD-5E-UTP-LSOH značen metráží po 1 m v rozsahu od 0 do 305 m. Kabel je dodáván ve vysoce odolném třívrstvém leštěném kartónovém boxu (vždy barevně odlišeném podle typu kabelu), na kterém jsou uvedeny všechny nezbytné produktové informace, včetně čárových kódů, výrobní šarže, popisu a nejdůležitějších technických parametrů. Technické parametry Kategorie: CAT5E Podporované protokoly: 2.5/5GBASE-T a nižší Stínění: ne Šířka pásma: testováno do 350 MHz Typ a velikost vodiče: měděný drát 0,50 mm ± 0,005 mm Izolace a průměr vodiče s izolací: HDPE 0,88 mm Třída reakce na oheň; typ pláště: Dca-s1,d2,a1; LSOH Barva pláště: fialová RAL 4005 Průměr kabelu: 5,0 mm Váha: 30,2 kg/km NVP: 68 % Propagation delay: 535 ns/100 m Delay skew: nižší než 45 ns/100 m Skladovací teplota: -20 °C až 60 °C Provozní teplota: -20 °C až 60 °C Teplota při instalaci: 0 °C až 50 °C Balení: 305 m, třívrstvý kartónový box Rozměry balení (výška x hloubka x šířka): 360 mm x 360 mm x 205 mm Počet balení na paletě: 45 boxů

Solarix síťový kabel UTP cat.5e, 305 m

Kvalitní UTP kabel Solarix produktové řady cat.5e určený pro horizontální rozvody.

ZÁKLADNÍ SPECIFIKACE

Kategorie: cat.5e

Materiál: měď

Typ pláště: LS0H

Délka: 305 m

Instalační kabel Solarix s označením SXKD-5E-UTP-LSOH je spolehlivý nestíněný kabel kategorie 5E, který je určený pro provoz ethernetových protokolů, včetně 2.5GBASE-T a 5GBASE-T*. Konstrukce kabelu je U/UTP, typ pláště LSOH s třídou reakce na oheň Dca-s1,d2,a1. Vodiče kabelu jsou vyrobeny z kvalitního měděného drátu s čistotou mědi 99,97%. Kabel bez problémů splňuje požadavky z mezinárodních standardů ISO/IEC 11801, EN 50173 a ANSI/TIA 568.2-D. V případě CPR (nařízení EU č. 305/2011) je kabel testován u nezávislé laboratoře FORCE TECHNOLOGY v systému posuzování vlastností AVCP 3. Stejně jako ostatní kabely Solarix, je i kabel SXKD-5E-UTP-LSOH značen metráží po 1 m v rozsahu od 0 do 305 m. Kabel je dodáván ve vysoce odolném třívrstvém leštěném kartónovém boxu (vždy barevně odlišeném podle typu kabelu), na kterém jsou uvedeny všechny nezbytné produktové informace, včetně čárových kódů, výrobní šarže, popisu a nejdůležitějších technických parametrů.

Typ kabelu	UTP
Provedení	4 páry
Kategorie	5e
Vodič	drát
Průměr vodiče	0,5 mm
Stínění	ne
Vnější plášť	LS0H
Reakce na oheň	Dca-s1,d2,a1
Vnější průměr kabelu	5 mm
Barva pláště	fialová
Balení	305 metrů, krabice
Hmotnost balení	10,35 kg

Solarix s označením SXKD-5E-UTP-LSOH je vysoce kvalitní nestíněný kabel UTP, kategorie 5E, s typem pláště LSOH. Vodiče těchto kabelů jsou vyrobeny z velmi kvalitního měděného drátu o velikosti AWG 24. Je určený pro horizontální rozvody strukturované kabeláže. Balení obsahuje 305 m kabelu značeného metráží po 1 m. Kabel bez problémů splňuje a rovněž převyšuje požadavky specifikované v mezinárodních standardech ANSI/TIA/EIA 568, ISO/IEC 11801 a EN 50173 včetně všech nejnovějších dodatků pro kategorii 6. Kabel je dodáván na vysoce pevné dřevěné špulce, na které jsou uvedeny všechny nezbytné produktové informace, včetně čárových kódů, výrobní šarže, popisu a nejdůležitějších technických parametrů (např. NVP v podobě QR kódu). LSOH instalační kabely Solarix splňují následující standardy: Kyselost plynů vznikajících při hoření ČSN EN 50267-2-2: Společné metody zkoušek pro kabely v podmínkách požáru - Zkoušky plynů vznikajících při hoření materiálů z kabelů - Část 2-2: Postupy - Určení stupně kyselosti plynů během hoření materiálů kabelů měřením pH a vodivosti. ČSN EN 50267-2-3: Společné metody zkoušek pro kabely v podmínkách požáru - Zkoušky plynů vznikajících při hoření materiálů z kabelů - Část 2-3: Postupy - Určení stupně kyselosti plynů během hoření materiálů kabelů stanovením váženého průměru pH a vodivosti kompositních materiálů. Hustota kouře ČSN EN 61034-2: Měření hustoty kouře při hoření kabelů za definovaných podmínek - Část 2: Zkušební postup a požadavky (tato norma nahradila ČSN EN 50268-2). Nehořlavost/šíření plamene kabelu s jednou izolací ČSN EN 60332-1-2: Zkoušky elektrických a optických kabelů v podmínkách požáru - Část 1-2: Zkouška svislého šíření plamene pro vodiče nebo kabely s jednou izolací - Postup pro 1 kW směsný plamen (nahradila tato norma ČSN EN 50265-2-1). Parametry: Kategorie: CAT5E Nejvyšší podporovaný protokol: 1000BaseT, 1000BaseTX Stínění: ne Šířka pásma: 100 MHz Vodič: měděný drát 0,50 mm AWG 24 Izolace: polyethylen 0,88 mm Plášť: LSOH Barva: fialová Průměr kabelu: 5 mm Hmotnost: 30 kg / km NVP: 68 % Propagation delay: 535 ns / 100 m Delay skew: 20 ns/100 m Skladovací teplota: -20°C až 60°C Provozní teplota: -20°C až 60°C Teplota při instalaci: 0°C až 50°C

S

SXKD-5E-UTP-LSOH - Kvalitní nestíněný kabel CAT5E s LSOH pláštěm a třídou reakce na oheň Dca-s1,d2,a1, 305m barva fialová

Tento instalační kabel (tzv. kabel drát) s označením SXKD-5E-UTP-LSOH je spolehlivou součástí produktové řady Solarix - CAT5E. Společně s ostatními komponenty systému strukturované kabeláže Solarix vytváří řešení, které zaručuje dlouhou životnost, maximální výkon a bezproblémový chod počítačové a telekomunikační sítě. Instalační kabely Solarix – CAT5E jsou určeny pro horizontální rozvody a jsou nabízeny ve stíněné i nestíněné verzi s různým typem pláště - tj. PVC nebo LSOH. Tyto kabely bez problémů splňují a především převyšují požadavky definované v mezinárodních standardech TIA/EIA 568, EN 50173 a ISO 11801 pro CAT5E a jsou proto vhodné i pro provoz těch nejnáročnějších protokolů určených pro strukturovanou kabeláž (např. Gigabit Ethernet). Kabely jsou označeny metráží po 1 m. LSOH instalační kabely Solarix splňují následující standardy: A) Kyselost plynů vznikajících při hoření IEC 60754-2: Test on gases evolved during combustion of electric cables - Part 2: Determination of degree of acidity of gases evolved during the combustion of materials taken from electric cables by measuring pH and conductivity ČSN EN 50267-2-2: Společné metody zkoušek pro kabely v podmínkách požáru - Zkoušky plynů vznikajících při hoření materiálů z kabelů - Část 2-2: Postupy - Určení stupně kyselosti plynů během hoření materiálů kabelů měřením pH a vodivosti ČSN EN 50267-2-3: Společné metody zkoušek pro kabely v podmínkách požáru - Zkoušky plynů vznikajících při hoření materiálů z kabelů - Část 2-3: Postupy - Určení stupně kyselosti plynů během hoření materiálů kabelů stanovením váženého průměru pH a vodivosti kompositních materiálů B) Hustota kouře IEC 61034-2: Measurement of smoke density of cables burning under defined conditions - Part 2: Test procedure and requirements ČSN EN 61034-2: Měření hustoty kouře při hoření kabelů za definovaných podmínek - Část 2: Zkušební postup a požadavky (tato norma nahradila ČSN EN 50268-2) C) Nehořlavost/šíření plamene kabelu s jednou izolací IEC 60332-1-2: Tests on electric and optical fibre cables under fire conditions - Part 1-2: Test for vertical flame propagation for a single insulated wire or cable - Procedure for 1 kW pre-mixed flame ČSN EN 60332-1-2: Zkoušky elektrických a optických kabelů v podmínkách požáru - Část 1-2: Zkouška svislého šíření plamene pro vodiče nebo kabely s jednou izolací - Postup pro 1 kW směsný plamen (nahradila tato norma ČSN EN 50265-2-1) Parametry a specifikace: Kategorie: CAT5E Nejvyšší podporovaný protokol: 1000BaseT Stínění: ne Šířka pásma: 100 MHz Vodič: měděný drát 0, 50 mm AWG 24 Izolace: polyethylen 0, 88 mm Plášť: LSOH Barva: fialová Průměr kabelu: 5, 0 mm Váha: 30 kg/km NVP: 68 % Propagation delay: 535 ns/100m Delay skew: 20 ns/100m Skladovací teplota: -20°C až 60°C Provozní teplota: -20°C až 60°C Teplota při instalaci: 0°C až 50°C

Tento instalační kabel s označením SXKD-5E-UTP-LSOH je spolehlivou součástí produktové řady Solarix - CAT5E. Společně s ostatními komponenty systému strukturované kabeláže Solarix vytváří řešení, které zaručuje dlouhou životnost, maximální výkon a bezproblémový chod počítačové sítě. Instalační kabely Solarix – kategorie 5E jsou určeny pro horizontální rozvody a jsou nabízeny ve stíněné i nestíněné verzi s různým typem pláště - tj. PVC, LSOH nebo UV stabilní PE. Tyto kabely bez problémů splňují požadavky definované v mezinárodních standardech ANSI/TIA/EIA 568, ISO/IEC 11801 a EN 50173 pro kategorii 5E a jsou vhodné i pro přenos dat rychlostí až 1 Gb/s (tj. gigabitový Ethernet). Stejně jako ostatní kabely Solarix, je i kabel SXKD-5E-UTP-LSOH značen metráží po 1m v rozsahu od 0 do 305m. Kabel je dodáván ve vysoce odolném třívrstvém leštěném kartónovém boxu (vždy barevně odlišeném podle typu kabelu), na kterém jsou uvedeny všechny nezbytné produktové informace, včetně čárových kódů, výrobní šarže, popisu a nejdůležitějších technických parametrů (např. NVP v podobě QR kódu).

Tento instalační kabel s označením SXKD-5E-UTP-LSOH je spolehlivou součástí produktové řady Solarix - kategorie 5E. Společně s ostatními komponenty systému strukturované kabeláže Solarix vytváří řešení, které zaručuje dlouhou životnost, maximální výkon a bezproblémový chod počítačové sítě.

Instalační kabely Solarix – kategorie 5E jsou určeny pro horizontální rozvody a jsou nabízeny ve stíněné i nestíněné verzi s různým typem pláště - tj. PVC (třída reakce na oheň Eca), LSOH (třída reakce na oheň Dca s1 d2 a1 nebo UV stabilní PE (třída reakce na oheň Fca).

Tyto kabely bez problémů splňují požadavky definované v mezinárodních standardech ANSI/TIA 568, ISO/IEC 11801 a EN 50173 pro kategorii 5E a třídu vedení Class D, včetně všech nejnovějších dodatků.

Stejně jako ostatní kabely Solarix, je i kabel SXKD-5E-UTP-LSOH značen metráží po 1 m v rozsahu od 0 do 305 m.

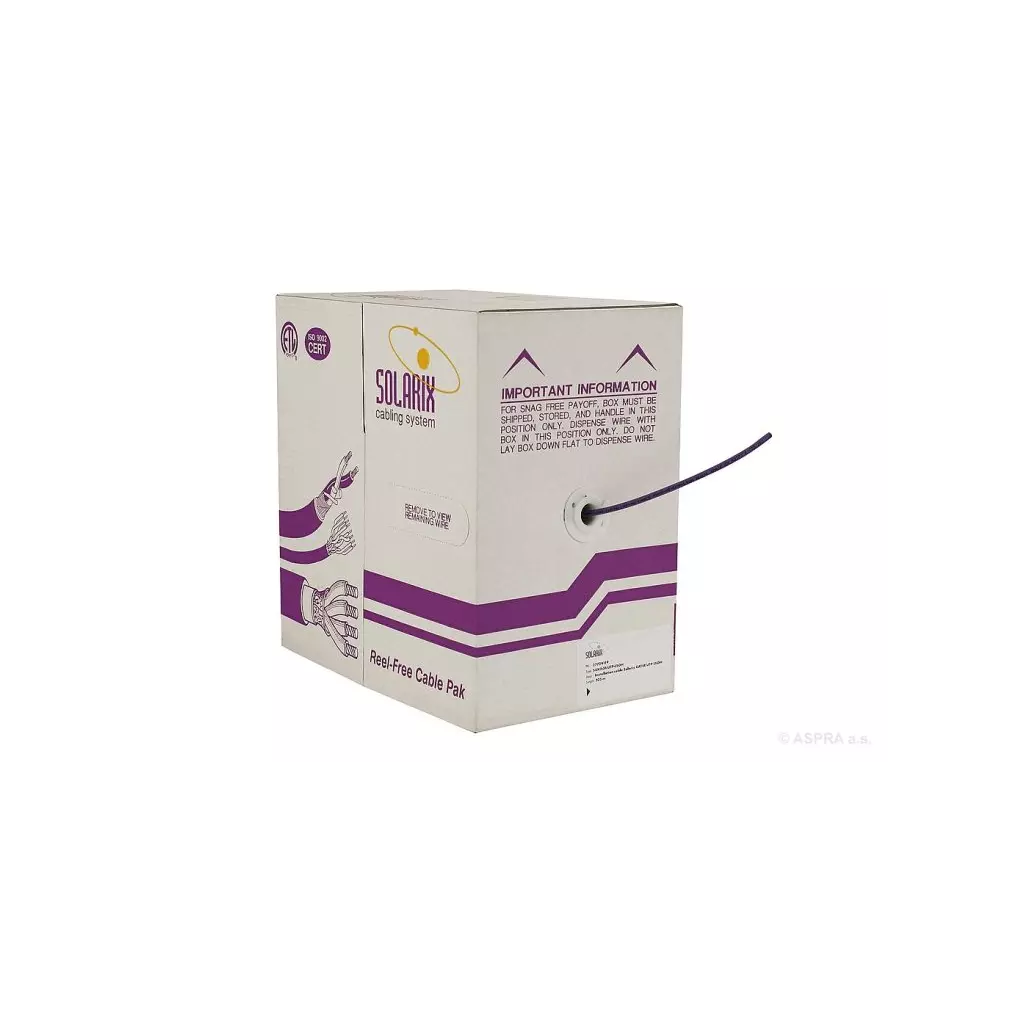

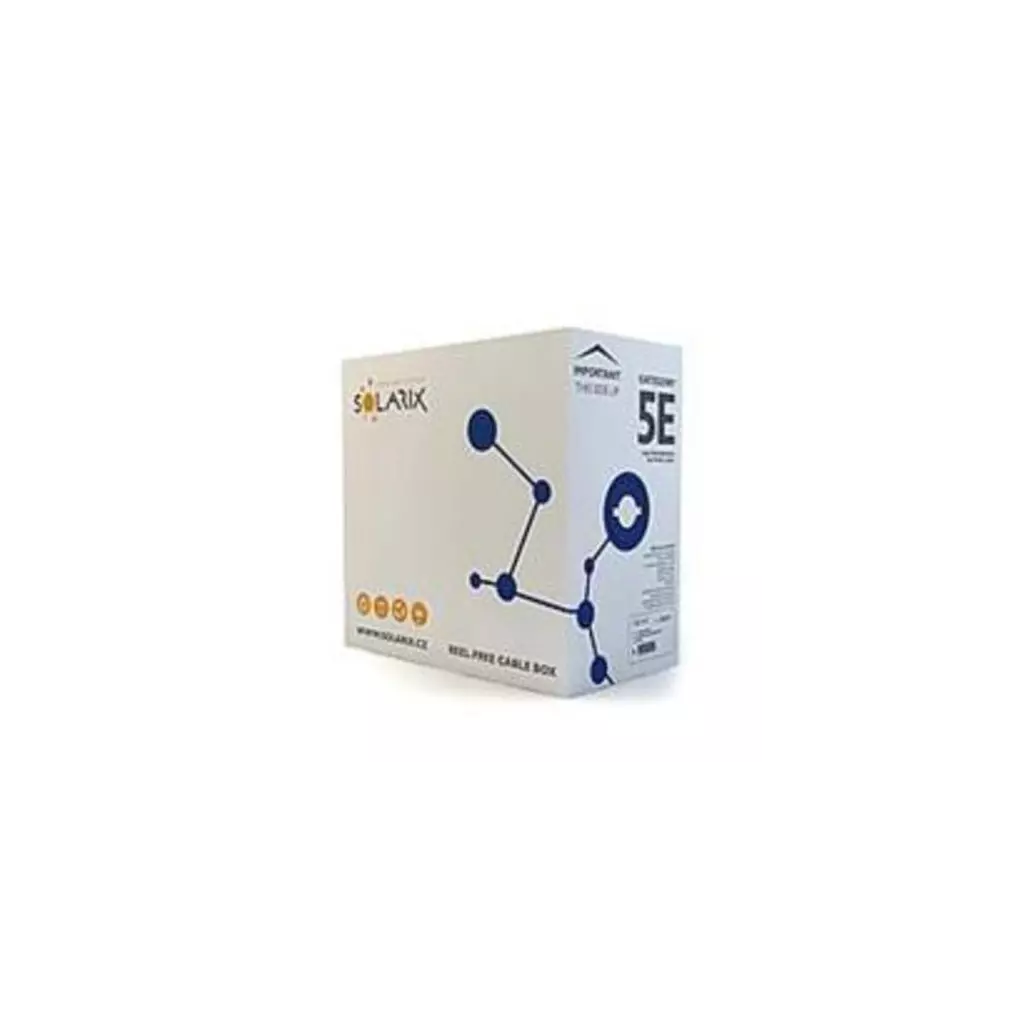

Kabel je dodáván ve vysoce odolném třívrstvém leštěném kartónovém boxu (vždy barevně odlišeném podle typu kabelu), na kterém jsou uvedeny všechny nezbytné produktové informace, včetně čárových kódů, výrobní šarže, popisu a nejdůležitějších technických parametrů.



TECHNICKÉ PARAMETRY:

Kategorie: CAT5E

Podporované protokoly: 2.5/5GBASE-T a nižší

Stínění: ne

Šířka pásma: 100 MHz

Typ a velikost vodiče: měděný drát 0, 50 mm ± 0, 005 mm

Izolace a průměr vodiče s izolací: polyethylen 0, 88 mm

Třída reakce na oheň, typ pláště: Dca s1 d2 a1, LSOH

Barva pláště: fialová RAL 4005

Průměr kabelu: 5, 0 mm

Váha: 31 kg/km

NVP: 68 %

Propagation delay: 535 ns/100 m

Delay skew: ?45 ns/100 m

Skladovací teplota: -20 °C až 60 °C

Provozní teplota: -20 °C až 60 °C

Teplota při instalaci: 0 °C až 50 °C

Balení: 500 m, třívrstvý kartónový box

Rozměry balení (výška x šířka x hloubka): 420 mm x 420 mm x 215 mm

Počet balení na paletě: 30 boxů (velká paleta), 24 boxů (malá paleta)



LSOH instalační kabely Solarix splňují následující standardy:

A) Kyselost plynů vznikajících při hoření

IEC 60754-2: Test on gases evolved during combustion of electric cables - Part 2: Determination of degree of acidity of gases evolved during the combustion of materials taken from electric cables by measuring pH and conductivity

ČSN EN 50267-2-2: Společné metody zkoušek pro kabely v podmínkách požáru - Zkoušky plynů vznikajících při hoření materiálů z kabelů - Část 2-2: Postupy - Určení stupně kyselosti plynů během hoření materiálů kabelů měřením pH a vodivosti

ČSN EN 50267-2-3: Společné metody zkoušek pro kabely v podmínkách požáru - Zkoušky plynů vznikajících při hoření materiálů z kabelů - Část 2-3: Postupy - Určení stupně kyselosti plynů během hoření materiálů kabelů stanovením váženého průměru pH a vodivosti kompositních materiálů



B) Hustota kouře

IEC 61034-2: Measurement of smoke density of cables burning under defined conditions - Part 2: Test procedure and requirements

ČSN EN 61034-2: Měření hustoty kouře při hoření kabelů za definovaných podmínek - Část 2: Zkušební postup a požadavky (tato norma nahradila ČSN EN 50268-2)



C) Nehořlavost/šíření plamene kabelu s jednou izolací

IEC 60332-1-2: Tests on electric and optical fibre cables under fire conditions - Part 1-2: Test for vertical flame propagation for a single insulated wire or cable - Procedure for 1 kW pre-mixed flame

ČSN EN 60332-1-2: Zkoušky elektrických a optických kabelů v podmínkách požáru - Část 1-2: Zkouška svislého šíření plamene pro vodiče nebo kabely s jednou izolací - Postup pro 1 kW směsný plamen (nahradila tato norma ČSN EN 50265-2-1)

Instalační kabel Solarix CAT5E UTP LSOH Dca s1 d2 a1 305m/box SXKD-5E-UTP-LSOH
Kvalitní nestíněný kabel CAT5E s LSOH pláštěm a třídou reakce na oheň Dca-s1,d2,a1, 305 m box. Parametry: Kategorie: CAT5E Podporované protokoly : 2.5/5GBASE-T a nižší Stínění: ne Šířka pásma : 100 MHz Typ a velikost vodiče: měděný drát 0, 50 mm ± 0, 005 mm Izolace a průměr vodiče s izolací  : HDPE 0, 88 mm Třída reakce na oheň, typ pláště  : Dca s1 d2 a1, LSOH Barva pláště: fialová RAL 4005 Průměr kabelu: 5, 0 mm Váha: 31 kg/km NVP  : 68 % Propagation delay  : 535 ns/100 m Delay skew  : ≤45 ns/100 m Skladovací teplota: -20 °C až 60 °C Provozní teplota: -20 °C až 60 °C Teplota při instalaci: 0 °C až 50 °C Balení  : 305 m, třívrstvý kartónový box Rozměry balení (výška x šířka x hloubka)  : 360 mm x 360 mm x 205 mm Popis produktu: Tento instalační kabel s označením SXKD-5E-UTP-LSOH je spolehlivou součástí produktové řady Solarix - kategorie 5E. Společně s ostatními komponenty systému strukturované kabeláže Solarix vytváří řešení, které zaručuje dlouhou životnost, maximální výkon a bezproblémový chod počítačové sítě. Instalační kabely Solarix – kategorie 5E jsou určeny pro horizontální rozvody a jsou nabízeny ve stíněné i nestíněné verzi s různým typem pláště - tj. PVC (třída reakce na oheň Eca), LSOH (třída reakce na oheň Dca s1 d2 a1 nebo UV stabilní PE (třída reakce na oheň Fca). Tyto kabely bez problémů splňují požadavky definované v mezinárodních standardech ANSI/TIA 568, ISO/IEC 11801 a EN 50173 pro kategorii 5E a třídu vedení Class D, včetně všech nejnovějších dodatků. Stejně jako ostatní kabely Solarix, je i kabel SXKD-5E-UTP-LSOH značen metráží po 1 m v rozsahu od 0 do 305 m. Kabel je dodáván ve vysoce odolném třívrstvém leštěném kartónovém boxu (vždy barevně odlišeném podle typu kabelu), na kterém jsou uvedeny všechny nezbytné produktové informace, včetně čárových kódů, výrobní šarže, popisu a nejdůležitějších technických parametrů

Instalační kabel Solarix s označením SXKD-5E-UTP-LSOH je spolehlivý nestíněný kabel kategorie 5E, který je testován až do šířky pásma 350 MHz, a je určený pro provoz ethernetových protokolů, včetně 2.5GBASE-T a 5GBASE-T*. Konstrukce kabelu je U/UTP, typ pláště LSOH s třídou reakce na oheň D_ca-s1,d2,a1. Vodiče kabelu jsou vyrobeny z kvalitního měděného drátu s čistotou mědi 99,97%. Kabel bez problémů splňuje požadavky z mezinárodních standardů ISO/IEC 11801, EN 50173 a ANSI/TIA 568.2-D. Výkonové parametry tohoto kabelu byly otestovány nezávislou testovací zkušebnou FORCE TECHNOLOGY v rámci programu EC Verified, a to na nejvyšší úroveň tzv. Component Level. Certifikát je k dispozici zde na webu v záložce "Soubory ke stažení" nebo přímo na stránkách laboratoře FORCE. V případě CPR (nařízení EU č. 305/2011) je kabel testován v systému posuzování vlastností AVCP 3. Stejně jako ostatní kabely Solarix, je i kabel SXKD-5E-UTP-LSOH značen metráží po 1 m v rozsahu od 0 do 305 m. Kabel je dodáván ve vysoce odolném třívrstvém leštěném kartónovém boxu (vždy barevně odlišeném podle typu kabelu), na kterém jsou uvedeny všechny nezbytné produktové informace, včetně čárových kódů, výrobní šarže, popisu a nejdůležitějších technických parametrů.

Klíčové vlastnosti kabelu Solarix kategorie 5E

Solarixpedia: 10 zásad, jak instalovat datové kabely

Solarixpedia: konstrukce datových kabelů

*) Úspěšnost provozu a dosažená vzdálenost se u protokolů 2.5GBASE-T a 5GBASE-T může na kabelážích kategorie 5E a kategorie 6 lišit podle typu a kvality instalace, a to především v závislosti na vlivu tzv. Alien CrossTalku.

• Kategorie: CAT5E
• Podporované protokoly: 2.5/5GBASE-T a nižší
• Stínění: ne
• Šířka pásma: testováno do 350 MHz
• Typ a velikost vodiče: měděný drát 0, 50 mm ± 0, 005 mm
• Izolace a průměr vodiče s izolací: HDPE 0, 88 mm
• Třída reakce na oheň; typ pláště: D_ca-s1,d2,a1; LSOH
• Barva pláště: fialová RAL 4005
• Nominální průměr kabelu: 5, 0 mm
• Váha: 30, 2 kg/km
• NVP: 68 %
• Propagation delay: 535 ns/100 m
• Delay skew: ?45 ns/100 m
• Skladovací teplota: -20 °C až 60 °C
• Provozní teplota: -20 °C až 60 °C
• Teplota při instalaci: 0 °C až 50 °C
• Balení: 305 m, třívrstvý kartónový box
• Rozměry balení (výška x hloubka x šířka): 360 mm x 360 mm x 205 mm
• Počet balení na paletě: 45 boxů

Ke stažení

Kabel pro strukturované kabeláže, nestíněný, kategorie 5E, drát, LSOH, barvy fialové, pro vnitřní použití. Vodičem je měděný drát 0,51mm AWG 24. NVP 68% (Nominal Velocity of Propagation - procentuální poměr rychlosti signálu v kabelu k rychlosti světla ve vakuu). Pracovní teplotní rozsah: -20°C až 60°C.

Tento instalační kabel s označením SXKD-5E-UTP-LSOH je spolehlivou součástí produktové řady Solarix - kategorie 5E. Společně s ostatními komponenty systému strukturované kabeláže Solarix vytváří řešení, které zaručuje dlouhou životnost, maximální výkon a bezproblémový chod počítačové sítě.

Instalační kabely Solarix – kategorie 5E jsou určeny pro horizontální rozvody a jsou nabízeny ve stíněné i nestíněné verzi s různým typem pláště - tj. PVC (třída reakce na oheň Eca), LSOH (třída reakce na oheň Dca s1 d2 a1 nebo UV stabilní PE (třída reakce na oheň Fca).

Tyto kabely bez problémů splňují požadavky definované v mezinárodních standardech ANSI/TIA 568, ISO/IEC 11801 a EN 50173 pro kategorii 5E a třídu vedení Class D, včetně všech nejnovějších dodatků.

Stejně jako ostatní kabely Solarix, je i kabel SXKD-5E-UTP-LSOH značen metráží po 1 m v rozsahu od 0 do 305 m.

Kabel je dodáván ve vysoce odolném třívrstvém leštěném kartónovém boxu (vždy barevně odlišeném podle typu kabelu), na kterém jsou uvedeny všechny nezbytné produktové informace, včetně čárových kódů, výrobní šarže, popisu a nejdůležitějších technických parametrů.



TECHNICKÉ PARAMETRY:

Kategorie: CAT5E

Podporované protokoly: 2.5/5GBASE-T a nižší

Stínění: ne

Šířka pásma: 100 MHz

Typ a velikost vodiče: měděný drát 0, 50 mm ± 0, 005 mm

Izolace a průměr vodiče s izolací: polyethylen 0, 88 mm

Třída reakce na oheň, typ pláště: Dca s1 d2 a1, LSOH

Barva pláště: fialová RAL 4005

Průměr kabelu: 5, 0 mm

Váha: 31 kg/km

NVP: 68 %

Propagation delay: 535 ns/100 m

Delay skew: ?45 ns/100 m

Skladovací teplota: -20 °C až 60 °C

Provozní teplota: -20 °C až 60 °C

Teplota při instalaci: 0 °C až 50 °C

Balení: 500 m, třívrstvý kartónový box

Rozměry balení (výška x šířka x hloubka): 420 mm x 420 mm x 215 mm

Počet balení na paletě: 30 boxů (velká paleta), 24 boxů (malá paleta)



LSOH instalační kabely Solarix splňují následující standardy:

A) Kyselost plynů vznikajících při hoření

IEC 60754-2: Test on gases evolved during combustion of electric cables - Part 2: Determination of degree of acidity of gases evolved during the combustion of materials taken from electric cables by measuring pH and conductivity

ČSN EN 50267-2-2: Společné metody zkoušek pro kabely v podmínkách požáru - Zkoušky plynů vznikajících při hoření materiálů z kabelů - Část 2-2: Postupy - Určení stupně kyselosti plynů během hoření materiálů kabelů měřením pH a vodivosti

ČSN EN 50267-2-3: Společné metody zkoušek pro kabely v podmínkách požáru - Zkoušky plynů vznikajících při hoření materiálů z kabelů - Část 2-3: Postupy - Určení stupně kyselosti plynů během hoření materiálů kabelů stanovením váženého průměru pH a vodivosti kompositních materiálů



B) Hustota kouře

IEC 61034-2: Measurement of smoke density of cables burning under defined conditions - Part 2: Test procedure and requirements

ČSN EN 61034-2: Měření hustoty kouře při hoření kabelů za definovaných podmínek - Část 2: Zkušební postup a požadavky (tato norma nahradila ČSN EN 50268-2)



C) Nehořlavost/šíření plamene kabelu s jednou izolací

IEC 60332-1-2: Tests on electric and optical fibre cables under fire conditions - Part 1-2: Test for vertical flame propagation for a single insulated wire or cable - Procedure for 1 kW pre-mixed flame

ČSN EN 60332-1-2: Zkoušky elektrických a optických kabelů v podmínkách požáru - Část 1-2: Zkouška svislého šíření plamene pro vodiče nebo kabely s jednou izolací - Postup pro 1 kW směsný plamen (nahradila tato norma ČSN EN 50265-2-1)

Kabel pro strukturované kabeláže, nestíněný, kategorie 5E, drát, LSOH, barvy fialové, pro vnitřní použití. Vodičem je měděný drát 0,51mm AWG 24. NVP 68% (Nominal Velocity of Propagation - procentuální poměr rychlosti signálu v kabelu k rychlosti světla ve vakuu). Pracovní teplotní rozsah: -20°C až 60°C.

Kabel pro strukturované kabeláže, nestíněný, kategorie 5E, drát, LSOH, barvy fialové, pro vnitřní použití. Vodičem je měděný drát 0,51mm AWG 24. NVP 68% (Nominal Velocity of Propagation - procentuální poměr rychlosti signálu v kabelu k rychlosti světla ve vakuu). Pracovní teplotní rozsah: -20°C až 60°C.

Kabel pro strukturované kabeláže, nestíněný, kategorie 5E, drát, LSOH, barvy fialové, pro vnitřní použití. Vodičem je měděný drát 0,51mm AWG 24. NVP 68% (Nominal Velocity of Propagation - procentuální poměr rychlosti signálu v kabelu k rychlosti světla ve vakuu). Pracovní teplotní rozsah: -20°C až 60°C.
