XtendLan POE-PAS, Power-over-Ethernet sada, 100Mb, černá

Sada pasivního Power Over Ethernet slouží pro napájení aktivních prvků po ethernetovém kabelu. Kompletní sada obsahuje 2 kusy injectoru a splitter. Sada je určena pro zařízení s napájecím konektorem o průměru 2,1 mm. Zapojení odpovídá běžnému pasivnímu POE - střed napájecího konektoru je propojen se středovými vodiči (modrý pár), plášť napájecího konektoru je propojen s krajními vodiči (hnědý pár). Power Over Ethernet je jednoduchý způsob jak zabezpečit napájení přístupového bodu na střeše nebo všude tam, kde není k dispozici síťové napětí. Pasivní PoE využívá volné dráty v ethernetovém kabelu a po nich přivádí elektrickou energii do zařízení na vzdálené straně. Na krátké vzdálenosti (cca do 10m, v závislosti na konkrétním zařízení) je většinou možné využít právě toto pasivní PoE. Pro delší vzdálenosti použijte aktivní PoE dle 802.11af. Upozornění: Nesnažte se kompenzovat úbytek napětí na dlouhém vedení eth. kabelu použitím nestandardního napájecího zdroje o vyšším jmenovitém napětí, než je doporučeno pro vaše aktivní zařízení. Úbytek napětí na eth. kabelu totiž nastává pouze, pokud je zdroj pod zátěží a kabelem protéká proud. V okamžiku snížení odběru proudu (např. při rebootu access pointu) se na vzdálený konec vedení dostane plné napětí zdroje, které může v krajním případě poškodit vstupní stabilizační obvody access pointu.

Sada pasivního Power Over Ethernet slouží pro napájení aktivních prvků po ethernetovém kabelu. Kompletní sada obsahuje 2 kusy injectoru a splitter. Sada je určena pro zařízení s napájecím konektorem o průměru 2,1 mm. Zapojení odpovídá běžnému pasivnímu POE - střed napájecího konektoru je propojen se středovými vodiči (modrý pár), plášť napájecího konektoru je propojen s krajními vodiči (hnědý pár). Power Over Ethernet je jednoduchý způsob jak zabezpečit napájení přístupového bodu na střeše nebo všude tam, kde není k dispozici síťové napětí. Pasivní PoE využívá volné dráty v ethernetovém kabelu a po nich přivádí elektrickou energii do zařízení na vzdálené straně. Na krátké vzdálenosti (cca do 10m, v závislosti na konkrétním zařízení) je většinou možné využít právě toto pasivní PoE. Pro delší vzdálenosti použijte aktivní PoE dle 802.11af. Upozornění: Nesnažte se kompenzovat úbytek napětí na dlouhém vedení eth. kabelu použitím nestandardního napájecího zdroje o vyšším jmenovitém napětí, než je doporučeno pro vaše aktivní zařízení. Úbytek napětí na eth. kabelu totiž nastává pouze, pokud je zdroj pod zátěží a kabelem protéká proud. V okamžiku snížení odběru proudu (např. při rebootu access pointu) se na vzdálený konec vedení dostane plné napětí zdroje, které může v krajním případě poškodit vstupní stabilizační obvody access pointu.

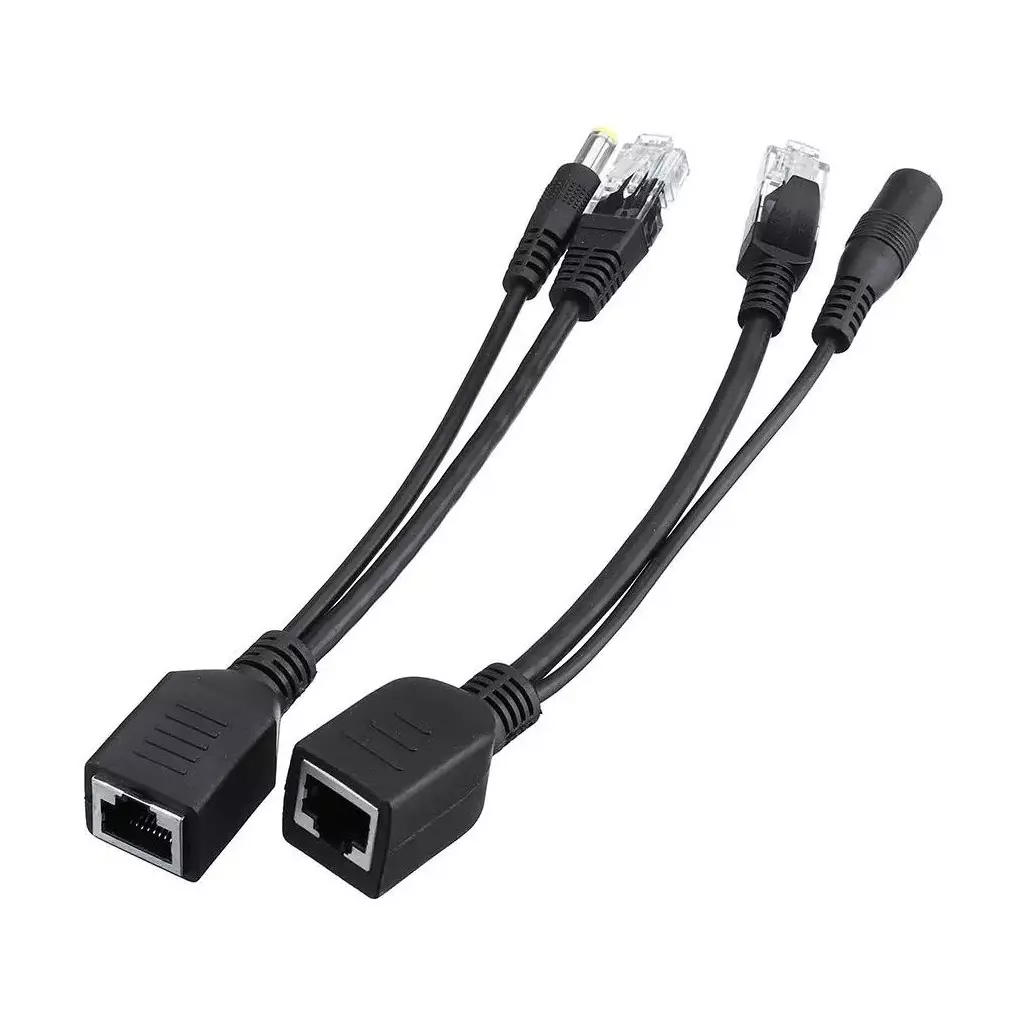

XtendLan POE-PAS

Sada pasivního Power Over Ethernet (splitter + injektor) pro napájení AP po ethernetovém kabelu. Jedná se o kompletní sadu (injector + splitter). Na kratší vzdálenosti je většinou možné využít k AP standardně dodávaný napájecí adaptér s konektorem 5,5 x 2,1 mm. Zapojení odpovídá běžnému pasivnímu PoE - střed napájecího konektoru je propojen se středovými vodiči (modrý pár), plášť napájecího konektoru je propojen s krajními vodiči (hnědý pár).

Power Over Ethernet je jednoduchý způsob jak zabezpečit napájení přístupového bodu na střeše nebo všude tam, kde není k dispozici síťové napětí. Pasivní PoE využívá volné dráty v ethernetovém kabelu a po nich přivádí elektrickou energii do zařízení na vzdálené straně. Na krátké vzdálenosti (cca do 10 m, v závislosti na konkrétním zařízení) je většinou možné využít právě toto pasivní PoE. Pro delší vzdálenosti použijte aktivní PoE dle 802.11af.

---

Pozor! Nesnažte se kompenzovat úbytek napětí na dlouhém vedení eth. kabelu použitím nestandardního napájecího zdroje o vyšším jmenovitém napětí, než je doporučeno pro vaše aktivní zařízení. Úbytek napětí na eth. kabelu totiž nastává pouze pokud je zdroj pod zátěží a kabelem protéká proud. V okamžiku snížení odběru proudu (např. při rebootu access pointu) se na vzdálený konec vedení dostane plné napětí zdroje, které může v krajním případě poškodit vstupní stablizační obvody access pointu.

---

ZÁKLADNÍ SPECIFIKACE

Maximální povolený výkon: 48 W při max. napětí 48 V Rychlost ethernetu: 10/100 Mbps Napájecí konektor 1: 5,5 × 2,1 mm (M) Napájecí konektor 2: 5,5 × 2,1 mm (F) Barva: černá

Sada pasivního Power Over Ethernet slouží pro napájení aktivních prvků po ethernetovém kabelu. Kompletní sada obsahuje 2 kusy injectoru a splitter. Sada je určena pro zařízení s napájecím konektorem o průměru 2,1 mm. Zapojení odpovídá běžnému pasivnímu POE - střed napájecího konektoru je propojen se středovými vodiči (modrý pár), plášť napájecího konektoru je propojen s krajními vodiči (hnědý pár). Power Over Ethernet je jednoduchý způsob jak zabezpečit napájení přístupového bodu na střeše nebo všude tam, kde není k dispozici síťové napětí. Pasivní PoE využívá volné dráty v ethernetovém kabelu a po nich přivádí elektrickou energii do zařízení na vzdálené straně. Na krátké vzdálenosti (cca do 10m, v závislosti na konkrétním zařízení) je většinou možné využít právě toto pasivní PoE. Pro delší vzdálenosti použijte aktivní PoE dle 802.11af. Upozornění: Nesnažte se kompenzovat úbytek napětí na dlouhém vedení eth. kabelu použitím nestandardního napájecího zdroje o vyšším jmenovitém napětí, než je doporučeno pro vaše aktivní zařízení. Úbytek napětí na eth. kabelu totiž nastává pouze, pokud je zdroj pod zátěží a kabelem protéká proud. V okamžiku snížení odběru proudu (např. při rebootu access pointu) se na vzdálený konec vedení dostane plné napětí zdroje, které může v krajním případě poškodit vstupní stabilizační obvody access pointu.

Sada pasivního Power Over Ethernet. Slouží pro napájení většiny aktivních prvků po ethernetovém kabelu, například pro napájení většiny RouteBOARDů. Jde o 100Mbps kabelovou variantu, kterou je možné použít k napájení jakéhokoliv zařízení s odpovídajícím vstupním napájecím konektorem. PoE set nesplňuje specifikaci IEEE 802.3af/at. K napájení slouží piny 4,5(-) a 7,8(+). Maximální povolený výkon je 48W při max. napětí 48V. Napájecí konektor má rozměry 5.5/2.2mm. Zapojení odpovídá běžnému pasivnímu POE - střed napájecího konektoru je propojen se středovými vodiči (modrý pár), plášť napájecího konektoru je propojen s krajními vodiči (hnědý pár). Power Over Ethernet je jednoduchý způsob jak zabezpečit napájení přístupového bodu na střeše nebo všude tam, kde není k dispozici síťové napětí. Pasivní PoE využívá volné dráty v ethernetovém kabelu a po nich přivádí elektrickou energii do zařízení na vzdálené straně. Technické parametry Typ produktu: PoE injektor, PoE extraktor Fyzické charakteristiky Provozní teplota [°C]: -10 až 60 Konektory a rozhraní Rychlost ethernetu [Mbps]: 10/100 Napájení Napájení na pinech: 4,5 (+), 7,8 (-) Vstupní napětí [V]: 9 .. 48V DC Počet PoE Out portů: 1 Pozor! Nesnažte se kompenzovat úbytek napětí na dlouhém vedení eth. kabelu použitím nestandardního napájecího zdroje o vyšším jmenovitém napětí, než je doporučeno pro vaše aktivní zařízení. Úbytek napětí na eth. kabelu totiž nastává pouze pokud je zdroj pod zátěží a kabelem protéká proud. V okamžiku snížení odběru proudu (např. při rebootu access pointu) se na vzdálený konec vedení dostane plné napětí zdroje, které může v krajním případě poškodit vstupní stablizační obvody access pointu.

Sada pasivního Power Over Ethernet (splitter + injektor) pro napájení AP po ethernetovém kabelu. Na kratší vzdálenosti je většinou možné využít k AP standardně dodávaný napájecí adaptér. Pasivní PoE využívá volné dráty v Ethernetovém kabelu a po nich posílá napájení zařízení na vzdálený konec (data po párech: 1/2 & 3/6, napájení po párech: 4/5 (+) & 7/8 (-) Na kratší vzdálenosti je většinou možné využít napájecí adaptér standardně dodávaný s přístupovým bodem, nebo jiným síťovým prvkem, který chceme napájet po ethernetovém kabelu. Jestliže je úbytek napětí na vedení při větších délkách ethernetového kabelu příliš velký, je možné použít jiný výkonnější adaptér tak, aby se tento úbytek eliminoval. Technické specifikace: Maximální povolený výkon: 48W při max. napětí 48V Napájení na pinech: 4,5 (+), 7,8 (-) Data po párech: 1/2 & 3/6 Napájecí konektor: 5.5/2.1mm Rychlost ethernetu: 10/100Mbps Poznámka: Pasivní PoE funguje standardně při napájení >18V. Při napájecích napětích <18V nemusí PoE napájení fungovat korektně (vyjma případů použití velmi krátké kabeláže s minimálními hodnotami odporu).

Sada pasivního Power Over Ethernet (splitter + injektor) pro napájení AP po ethernetovém kabelu. Jedná se o kompletní sadu (injector + splitter). Na kratší vzdálenosti je většinou možné využít k AP standardně dodávaný napájecí adaptér s konektorem 5,5 x 2,1 mm. Zapojení odpovídá běžnému pasivnímu PoE - střed napájecího konektoru je propojen se středovými vodiči (modrý pár), plášť napájecího konektoru je propojen s krajními vodiči (hnědý pár). Power Over Ethernet je jednoduchý způsob jak zabezpečit napájení přístupového bodu na střeše nebo všude tam, kde není k dispozici síťové napětí. Pasivní PoE využívá volné dráty v ethernetovém kabelu a po nich přivádí elektrickou energii do zařízení na vzdálené straně. Na krátké vzdálenosti (cca do 10 m, v závislosti na konkrétním zařízení) je většinou možné využít právě toto pasivní PoE. Pro delší vzdálenosti použijte aktivní PoE dle 802.11af. Pozor! Nesnažte se kompenzovat úbytek napětí na dlouhém vedení eth. kabelu použitím nestandardního napájecího zdroje o vyšším jmenovitém napětí, než je doporučeno pro vaše aktivní zařízení. Úbytek napětí na eth. kabelu totiž nastává pouze pokud je zdroj pod zátěží a kabelem protéká proud. V okamžiku snížení odběru proudu (např. při rebootu access pointu) se na vzdálený konec vedení dostane plné napětí zdroje, které může v krajním případě poškodit vstupní stablizační obvody access pointu. ZÁKLADNÍ SPECIFIKACE Maximální povolený výkon: 48 W při max. napětí 48 V Rychlost ethernetu: 10/100 Mbps Napájecí konektor 1: 5,5 × 2,1 mm (M) Napájecí konektor 2: 5,5 × 2,1 mm (F) Barva: černá

XtendLan POE-PAS

Sada pasivního Power Over Ethernet (splitter + injektor) pro napájení AP po ethernetovém kabelu. Jedná se o kompletní sadu (injector + splitter). Na kratší vzdálenosti je většinou možné využít k AP standardně dodávaný napájecí adaptér s konektorem 5,5 x 2,1 mm. Zapojení odpovídá běžnému pasivnímu PoE - střed napájecího konektoru je propojen se středovými vodiči (modrý pár), plášť napájecího konektoru je propojen s krajními vodiči (hnědý pár).

Power Over Ethernet je jednoduchý způsob jak zabezpečit napájení přístupového bodu na střeše nebo všude tam, kde není k dispozici síťové napětí. Pasivní PoE využívá volné dráty v ethernetovém kabelu a po nich přivádí elektrickou energii do zařízení na vzdálené straně. Na krátké vzdálenosti (cca do 10 m, v závislosti na konkrétním zařízení) je většinou možné využít právě toto pasivní PoE. Pro delší vzdálenosti použijte aktivní PoE dle 802.11af.

---

Pozor! Nesnažte se kompenzovat úbytek napětí na dlouhém vedení eth. kabelu použitím nestandardního napájecího zdroje o vyšším jmenovitém napětí, než je doporučeno pro vaše aktivní zařízení. Úbytek napětí na eth. kabelu totiž nastává pouze pokud je zdroj pod zátěží a kabelem protéká proud. V okamžiku snížení odběru proudu (např. při rebootu access pointu) se na vzdálený konec vedení dostane plné napětí zdroje, které může v krajním případě poškodit vstupní stablizační obvody access pointu.

---

ZÁKLADNÍ SPECIFIKACE

Maximální povolený výkon: 48 W při max. napětí 48 V Rychlost ethernetu: 10/100 Mbps Napájecí konektor 1: 5,5 × 2,1 mm (M) Napájecí konektor 2: 5,5 × 2,1 mm (F) Barva: černá
