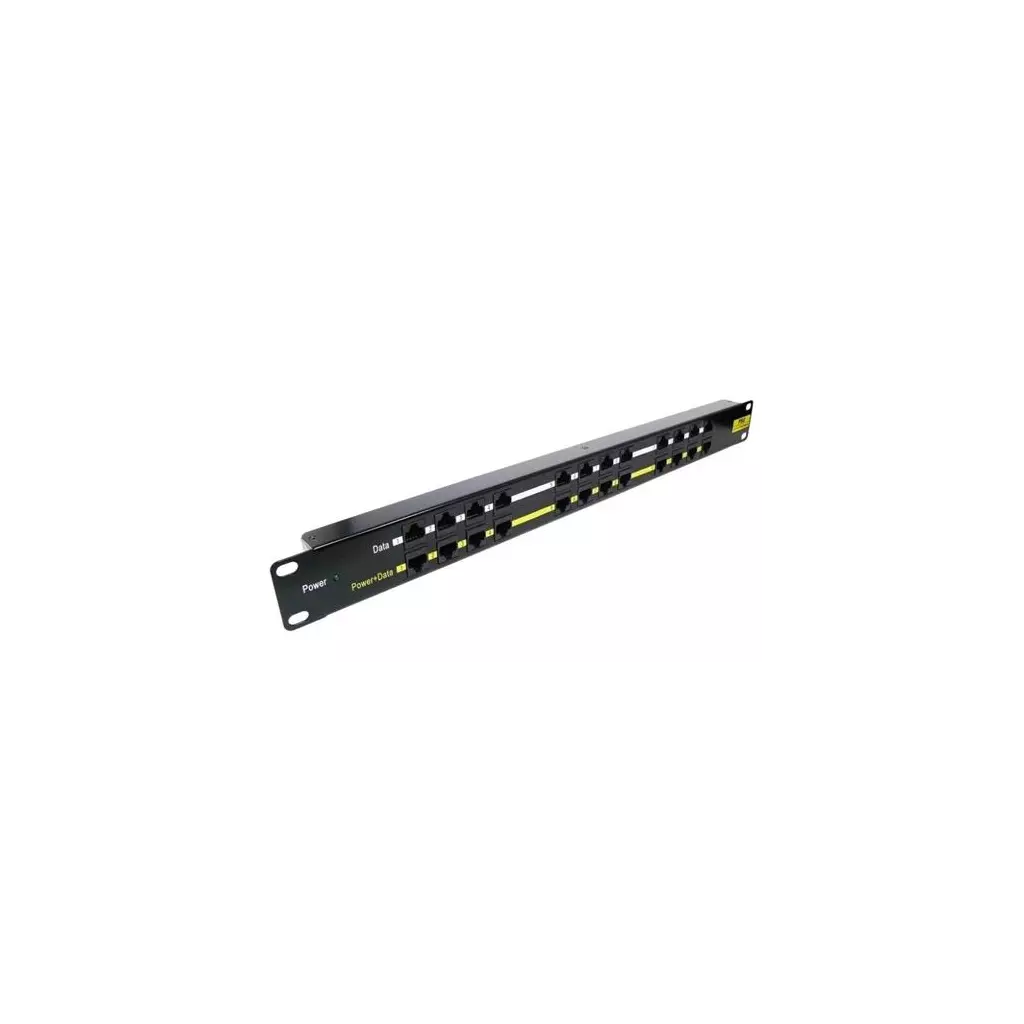

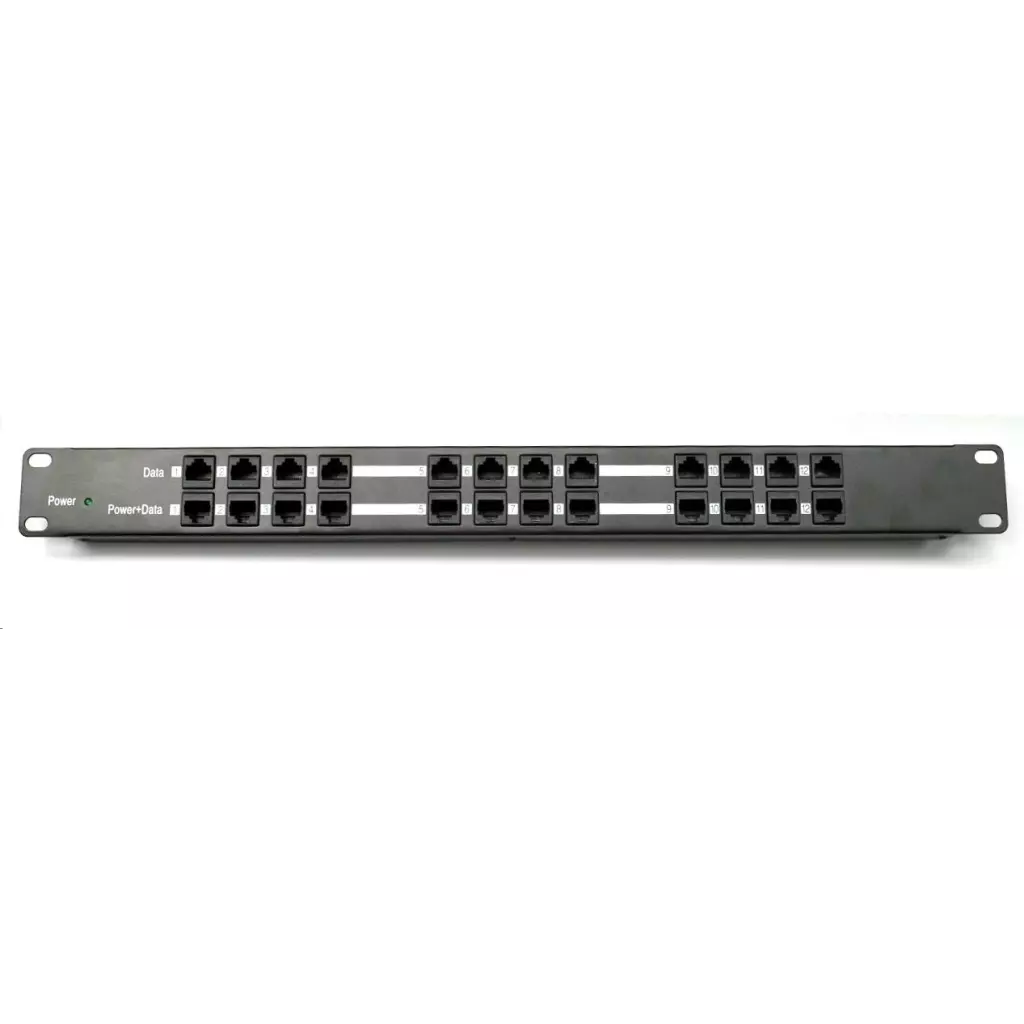

WiFiHW • POE-PAN12 • 12-portový pasivní POE panel

Patch panel POE UTP cat.5e 12p 1U (provedení 19" rack) integrující 12 pasivních POE injektorů vhodný pro napájení až dvanácti zařízení. Profesionální řešení pro vzdálené napájení většího počtu aktivních prvků s integrovaným extraktorem po UTP kabeláži. -provedení 19" rack -LED kontrolka pro vizuální monitoring provozu -vyvedený zemnící člen pro odfiltrování přepětí na zadní straně panelu -vratná pojistka proti zakolísání proudu (OCP ochrana 650mA) na každém portu -vstup pro napájecí konektor (jack 2.5 mm center positive, 1ks součástí dodávky) Použití: Do RJ45 konektorů na jedné straně se připojují ethernetové porty bez napájení (např. switch). Na opačnou stranu se připojují zařízení využívají napájení po ethernetovém kabelu. K napájení se využívají dva nepoužité páry ethernetového kabelu. Napájecí páry: 4,5 (kladný pól) / 7,8 (záporný pól) Rozhraní: 12x RJ45 konektor pro připojení do LAN (Data) 12x RJ45 konektor pro sloučený výstup (Data+Napájení) Technické parametry: Rozsah vstupního napájení: 0-240V AC 50/60Hz Výstup: dle typu a výkonu připojeného napájecího adaptéru Data páry: 1/2 & 3/6 Napájení páry: 4/5 (+) & 7/8 (-) OCP ochrana: vratná pojistka RF60 na každém portu (650mA, +15%/-10%) Data in konektor: pro připojení PC/HUB/Switch Váha: 0,68Kg Rozměry: 482.6mm x 44.3mm x 21.8mm LAN: 10/100Mbps Normy: TIA/EIA 568 Cat.5 Konektory: RJ-45 Provozní teplota: 0~40°C Skladovací teplota: -40~70°C Provozní humidita: 10%~80% RH Skladovací Humidita: 5%~90% RH Certifikace: CE Výkon napájení optimalizovat dle použitých zařízeních a jejich konfigurace. Napájecí zdroj není součástí balení.

Panel integrující 12 pasivních POE injektorů vhodný pro napájení až dvanácti zařízení. Vyvedený zemnící člen, provedení 19" rack, LED signalizace, OCP ochrana na každém portu. Univerzální řešení pro vzdálené napájení většího počtu aktivních prvků s integrovaným extraktorem po UTP kabeláži. Panel integrující 12 pasivních POE injektorů vhodný pro napájení až dvanácti zařízení. Profesionální řešení pro vzdálené napájení většího počtu aktivních prvků s integrovaným extraktorem po UTP kabeláži. Přidáním tohoto průchozího panelu do rozvaděče získáte napájecí centrum, které jednoduchým způsobem zapojíte mezi stávající switch a patchpanel, který již vede k napájenému zařízení (IP kamera, IP telefon, bezdrátové prvky, apod.) • provedení 19" rack • LED kontrolka pro vizuální monitoring provozu • vyvedený zemnící člen pro odfiltrování přepětí na zadní straně panelu • vratná pojistka proti zakolísání proudu (OCP ochrana 650mA) na každém portu • vstup pro napájecí konektor prostřednictvím standardní zdířky 2.1mm Použití: Do RJ45 konektorů na jedné straně se připojují ethernetové porty bez napájení (např. switch). Na opačnou stranu se připojují zařízení využívají napájení po ethernetovém kabelu. K napájení se využívají dva nepoužité páry ethernetového kabelu. Napájecí páry: 4,5 (kladný pól) / 7,8 (záporný pól) Rozhraní: 12x RJ45 konektor pro připojení do LAN (Data) 12x RJ45 konektor pro sloučený výstup (Data+Napájení) Specifikace: Maximální povolené vstupní hodnoty: 48V / 155W Výstup: dle typu a výkonu připojeného napájecího adaptéru Data páry: 1/2 & 3/6 Napájení páry: 4/5 (+) & 7/8 (-) OCP ochrana: vratná pojistka RF60 na každém portu (650mA, +15%/-10%) Data in konektor: pro připojení PC/HUB/Switch Váha: 0.68Kg Rozměry: 482.6mm x 44.3mm x 21.8mm LAN: 10/100Mbps Normy: TIA/EIA 568 Cat.5 Konektory: RJ-45 Vstup napájení: zdířka pro standardní 2.1mm jack Provozní teplota: 0~40°C Skladovací teplota: -40~70°C Provozní humidita:10%~80% RH Skladovací Humidita: 5%~90% RH

Panel integrující 12 pasivních POE injektorů vhodný pro napájení až dvanácti zařízení v provedení do 19" racku. Profesionální řešení pro vzdálené napájení většího počtu aktivních prvků s integrovaným extraktorem po UTP kabeláži. Přidáním tohoto průchozího panelu do rozvaděče získáte napájecí centrum, které jednoduchým způsobem zapojíte mezi stávající switch a patchpanel, který již vede k napájenému zařízení (IP kamera, IP telefon, bezdrátové prvky, apod.) • LED kontrolka pro vizuální monitoring správnosti zapojení polarit: 4/5 (V+),7/8 (V-) - zelená 4/5 (V-),7/8 (V+) - červená • provedení 19" rack • zemnící člen vyveden do těla panelu k uzemnění montáží do racku • vratná pojistka proti zakolísání proudu (OCP ochrana 650mA) na každém portu • vstup pro napájecí konektor prostřednictvím standardní zdířky 2.1mm Použití: Do RJ45 konektorů na jedné straně se připojují ethernetové porty bez napájení (např. switch). Na opačnou stranu se připojují zařízení využívají napájení po ethernetovém kabelu. K napájení se využívají dva nepoužité páry ethernetového kabelu. Napájecí páry: 4,5 (kladný pól) / 7,8 (záporný pól) Rozhraní: 12x RJ45 konektor pro připojení do LAN (Data) 12x RJ45 konektor pro sloučený výstup (Data+Napájení) Napájecí rozsah: 24-57V Napájecí zdroj není součástí dodávky, volbu a výkonové parametry zdroje je třeba optimalizovat dle příslušných odběrů napájených prvků a jejich konfigurace. Maximální povolené příkonové hodnoty na vstupu do POE panelu: 24V: 190W (8A) 48V: 370W (8A) TECHNICKÉ SPECIFIKACE: Maximální povolené vstupní hodnoty: 48V / 155W Výstup: dle typu a výkonu připojeného napájecího adaptéru Data páry: 1/2 & 3/6 Napájení páry: 4/5 (+) & 7/8 (-) OCP ochrana: vratná pojistka RF60 na každém portu (650mA, +15%/-10%) Data in konektor: pro připojení PC/HUB/Switch Váha: 0.8Kg Rozměry: 482.6mm x 44.3mm x 21.8mm LAN: 10/100Mbps Normy: TIA/EIA 568 Cat5E, Cat6E Konektory: RJ-45 Vstup napájení: zdířka pro standardní 2.1mm jack Provozní teplota: 0~40°C Skladovací teplota: -40~70°C Provozní humidita:10%~80% RH Skladovací Humidita: 5%~90% RH Certifikace: CE

XtendLan POE-PAN12

Profesionální panel, který v sobě integruje 12 PoE pasivní injektorů a je tak vhodný pro napájení až dvanácti zařízení s integrovaným PoE extraktorem.

Velmi vhodné řešení pro napájení bezdrátových zařízení, IP telefonů, IP kamer a pod. V případě, že v sobě napájené zařízení nemá PoE extraktor, lze zkombinovat s pasivním POE splitterem, viz související dokumenty.

Mezi hlavní přednosti zařízení patří:

• Provedení 19" rack
• LED kontrolka pro vizuální monitoring provozu
• Vyvedený zemnící člen pro odfiltrování přepětí na zadní straně panelu
• Vratná pojistka proti zakolísání proudu (OCP ochrana 650 mA) na každém portu
• Vstup pro napájecí konektor jack 5,5×2,1 mm center positive

Zapojení:

Na jedné straně se do RJ45 konektorů připojí ethernetové porty např. ze switche (bez napájení). Na druhé straně (označená PoE) se pak připojí UTP kabely, které vedou k zařízení, které zároveň napájejí. K napájení se využívají dva nepoužité páry ethernetového kabelu. Napájení se vede v párech 4,5 (+) a 7,8 (-).

ZÁKLADNÍ SPECIFIKACE

Normy: TIA/EIA 568 Cat.5 Porty: 12× RJ-45, 12× RJ-45 PoE 10/100 Mbps Podpora PoE: ano Rozměry: 482,6 × 44,3 × 21,8 mm

Panel integrující 12 pasivních POE injektorů vhodný pro napájení až dvanácti zařízení. Profesionální řešení pro vzdálené napájení většího počtu aktivních prvků s integrovaným extraktorem po UTP kabeláži. -provedení 19" rack -LED kontrolka pro vizuální monitoring provozu -vyvedený zemnící člen pro odfiltrování přepětí na zadní straně panelu -vratná pojistka proti zakolísání proudu (OCP ochrana 650mA) na každém portu -vstup pro napájecí konektor (jack 2.5 mm center positive) Použití: Do RJ45 konektorů na jedné straně se připojují ethernetové porty bez napájení (např. switch). Na opačnou stranu se připojují zařízení využívají napájení po ethernetovém kabelu. K napájení se využívají dva nepoužité páry ethernetového kabelu. Napájecí páry: 4,5 (kladný pól) / 7,8 (záporný pól) Rozhraní: 12x RJ45 konektor pro připojení do LAN (Data) 12x RJ45 konektor pro sloučený výstup (Data+Napájení) Technické parametry: Rozsah vstupního napájení: 0-240V AC 50/60Hz Výstup: dle typu a výkonu připojeného napájecího adaptéru Data páry: 1/2 & 3/6 Napájení páry: 4/5 (+) & 7/8 (-) OCP ochrana: vratná pojistka RF60 na každém portu (650mA, +15%/-10%) Data in konektor: pro připojení PC/HUB/Switch Váha: 0,68Kg Rozměry: 482.6mm x 44.3mm x 21.8mm LAN: 10/100Mbps Normy: TIA/EIA 568 Cat.5 Konektory: RJ-45 Provozní teplota: 0~40°C Skladovací teplota: -40~70°C Provozní humidita: 10%~80% RH Skladovací Humidita: 5%~90% RH Certifikace: CE Výkon napájení optimalizovat dle použitých zařízeních a jejich konfigurace.

Panel integrující 12 pasivních PoE injektorů do jediného 19" / 1U panelu vhodný pro napájení až dvanácti zařízeních. Profesionální řešení pro vzdálené napájení většího počtu aktivních prvků s podporou pasivního PoE.

Důležité vlastnosti

• 19" provedení
• 12 portů s podporou pasivního PoE
• LED kontrolka pro zjištění funkčního napájecího adaptéru
• Vratná pojistka proti zakolísání proudu (OCP ochrana 650mA) na každém portu
• Vstupní napájecí konektor - standardní jack 2.1/5.5mm

Použití

Do RJ45 konektorů označených jako "DATA" na jedné straně se připojují ethernetové porty bez napájení (např. switch) a na opačnou stranu "POWER + DATA" se připojují zařízení využívající napájení po ethernetovém kabelu. POE-PAN12 je kompatibilní s aktivními prvky využívající k napájení piny 4/5+ piny7/8-. Vhodné zejména pro prvky značek MikroTik a Ubiquiti. Výkon napájení optimalizovat dle použitých zařízeních a jejich konfigurace.

Panel integrující 12 pasivních POE injektorů vhodný pro napájení až dvanácti zařízení v provedení do 19" racku. Profesionální řešení pro vzdálené napájení většího počtu aktivních prvků s integrovaným extraktorem po UTP kabeláži. PoE panel je pasivní síťový prvek pracující s kabeláží Cat 5/5e, 6/6e, 7/7e, 8e v rámci deklarovaných přenosových hodnot. Přidáním tohoto průchozího panelu do rozvaděče získáte napájecí centrum, které jednoduchým způsobem zapojíte mezi stávající switch a patchpanel, který již vede k napájenému zařízení (IP kamera, IP telefon, bezdrátové prvky, apod.) • LED kontrolka pro vizuální monitoring správnosti zapojení polarit: 4/5 (V+),7/8 (V-) - zelená 4/5 (V-),7/8 (V+) - červená • provedení 19" rack • zemnící člen vyveden do těla panelu k uzemnění montáží do racku • vratná pojistka proti zakolísání proudu (OCP ochrana 650mA) na každém portu • vstup pro napájecí konektor prostřednictvím standardní zdířky 2.1mm Použití: Do RJ45 konektorů na jedné straně se připojují ethernetové porty bez napájení (např. switch). Na opačnou stranu se připojují zařízení využívají napájení po ethernetovém kabelu. K napájení se využívají dva nepoužité páry ethernetového kabelu. Napájecí páry: 4,5 (kladný pól) / 7,8 (záporný pól) Rozhraní: 12x RJ45 konektor pro připojení do LAN (Data) 12x RJ45 konektor pro sloučený výstup (Data+Napájení) Napájecí rozsah: 24-57V Napájecí zdroj není součástí dodávky, volbu a výkonové parametry zdroje je třeba optimalizovat dle příslušných odběrů napájených prvků a jejich konfigurace. Maximální povolené příkonové hodnoty na vstupu do POE panelu: 24V: 190W (8A) 48V: 370W (8A) TECHNICKÉ SPECIFIKACE: Maximální povolené vstupní hodnoty: 48V / 155W Výstup: dle typu a výkonu připojeného napájecího adaptéru Data páry: 1/2 & 3/6 Napájení páry: 4/5 (+) & 7/8 (-) OCP ochrana: vratná pojistka RF60 na každém portu (650mA, +15%/-10%) Data in konektor: pro připojení PC/HUB/Switch Váha: 0.8Kg Rozměry: 482.6mm x 44.3mm x 21.8mm LAN: 10/100Mbps Normy: TIA/EIA 568 Cat5E, Cat6E Konektory: RJ-45 Vstup napájení: zdířka pro standardní 2.1mm jack Provozní teplota: 0~40°C Skladovací teplota: -40~70°C Provozní humidita:10%~80% RH Skladovací Humidita: 5%~90% RH Certifikace: CE GPSR kontakt: AIRCOM Praha s.r.o. Chlumecká 3203, Flexipark, Praha 9, 198 00 [email protected]

Panel integrující 12 pasivních POE injektorů vhodný pro napájení až dvanácti zařízení v provedení do 19" racku. Profesionální řešení pro vzdálené napájení většího počtu aktivních prvků s integrovaným extraktorem po UTP kabeláži. PoE panel je pasivní síťový prvek pracující s kabeláží Cat 5/5e, 6/6e, 7/7e, 8e v rámci deklarovaných přenosových hodnot. Přidáním tohoto průchozího panelu do rozvaděče získáte napájecí centrum, které jednoduchým způsobem zapojíte mezi stávající switch a patchpanel, který již vede k napájenému zařízení (IP kamera, IP telefon, bezdrátové prvky, apod.) • LED kontrolka pro vizuální monitoring správnosti zapojení polarit: 4/5 (V+),7/8 (V-) - zelená 4/5 (V-),7/8 (V+) - červená • provedení 19" rack • zemnící člen vyveden do těla panelu k uzemnění montáží do racku • vratná pojistka proti zakolísání proudu (OCP ochrana 650mA) na každém portu • vstup pro napájecí konektor prostřednictvím standardní zdířky 2.1mm Použití: Do RJ45 konektorů na jedné straně se připojují ethernetové porty bez napájení (např. switch). Na opačnou stranu se připojují zařízení využívají napájení po ethernetovém kabelu. K napájení se využívají dva nepoužité páry ethernetového kabelu. Napájecí páry: 4,5 (kladný pól) / 7,8 (záporný pól) Rozhraní: 12x RJ45 konektor pro připojení do LAN (Data) 12x RJ45 konektor pro sloučený výstup (Data+Napájení) Napájecí rozsah: 24-57V Napájecí zdroj není součástí dodávky, volbu a výkonové parametry zdroje je třeba optimalizovat dle příslušných odběrů napájených prvků a jejich konfigurace. Maximální povolené příkonové hodnoty na vstupu do POE panelu: 24V: 190W (8A) 48V: 370W (8A) TECHNICKÉ SPECIFIKACE: Maximální povolené vstupní hodnoty: 48V / 155W Výstup: dle typu a výkonu připojeného napájecího adaptéru Data páry: 1/2 & 3/6 Napájení páry: 4/5 (+) & 7/8 (-) OCP ochrana: vratná pojistka RF60 na každém portu (650mA, +15%/-10%) Data in konektor: pro připojení PC/HUB/Switch Váha: 0.8Kg Rozměry: 482.6mm x 44.3mm x 21.8mm LAN: 10/100Mbps Normy: TIA/EIA 568 Cat5E, Cat6E Konektory: RJ-45 Vstup napájení: zdířka pro standardní 2.1mm jack Provozní teplota: 0~40°C Skladovací teplota: -40~70°C Provozní humidita:10%~80% RH Skladovací Humidita: 5%~90% RH Certifikace: CE
