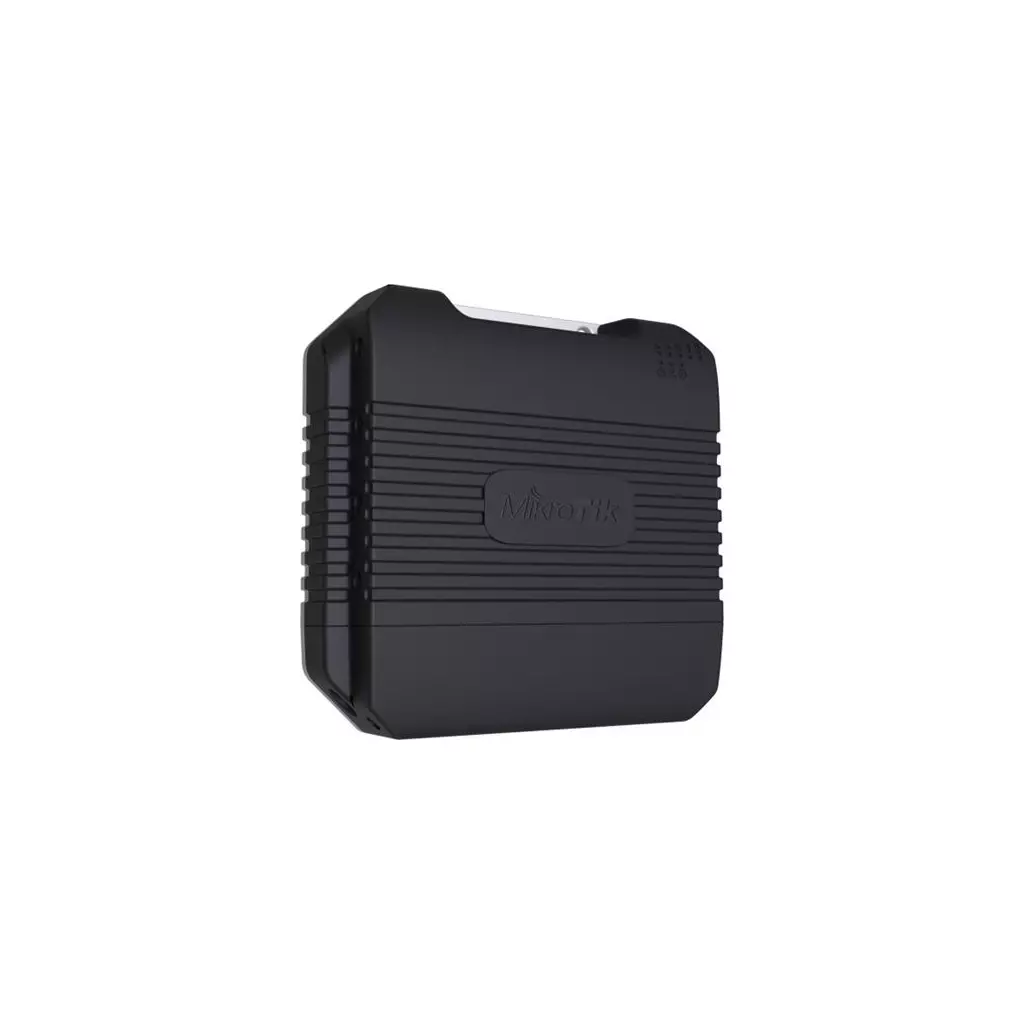

MIKROTIK • LtAP-2HnD&FG621-EA&LR8G • IoT LoRa LtAP LR8G LTE6 kit

LtAP LR8G LTE6 kit vybavený novým LTE6 modemem je kompaktní a robustní bezdrátový access point s podporou LLTE Cat6, sítě LoRa, LAN, GPS, plnohodnotným USB a sériovým portem pro debug. Nabízí tak perfektní řešení pro širokou škálu instalací. Bezdrátové připojení 2.4 GHz s modulační rychlostí až 300Mbps poskytne dostatečně rychlý přístup do sítě LTE pro vaše mobilní zařízení. Pevná zařízení můžete připojit prostřednictvím Gigabitového ethernet portu. Na síti LTE můžete dosáhnout rychlosti až 300 / 50 Mbps (download / upload). LtAP nabízí 3 možností napájení s napětím 12 až 30 V DC - DC jack, PoE a 4-pinový automotive konektor vhodný pro připojení např. ve vozidle.

Klíčové vlastnosti

• 2.4 GHz Wi-Fi (802.11b/g/n) - 300 Mbps
• 3G/LTE s rychlostí stahování a odesílání 300 Mbps / 50 Mbps, LTE kategorie 6
• Podpora nejpoužívanějších LTE kanálů - 1, 3, 5, 7, 8, 20, 28, 38, 40, 41
• (3) mini SIM slot - podpora SIM Failover
• (1) 10/100/1000 Mbps LAN
• Široká možnost napájení - DC jack, 4-pin automotive, PoE
• Robustní šasi s IP54 krytím a provozní teplotou -40 až +70°C
• Vestavěná GPS s externí anténou
• LoRa sítě - 863 až 870 MHz

Podpora LoRa sítí

Díky použití nového LoRa modulu LR8G je zařízení ještě cenově dostupnější. LtAP LR8G LTE6 kit podporuje frekvence 863 - 870 MHz a vylepšená RX citlivost až -141 dBm zvyšuje dosah a zlepšuje spolehlivost – i v náročných podmínkách.

K čemu je dobrá LoRa?

LoRa síť (Long Range) je ideální pro bezdrátovou komunikaci na dlouhé vzdálenosti s nízkou spotřebou energie, což ji činí vhodnou pro Internet věcí (IoT) aplikace. Využívá nízkofrekvenční pásma a umožňuje připojit zařízení na desítky kilometrů, což je ideální pro sledování senzorů, chytrých měřidel nebo venkovních zařízení.

Obsah balení

• Zařízení s FG621-EA (LTE) a R11e-LR8G (LoRa8)
• Napájecí adaptér 24V / 1.2A
• 4-pinový automotive DC kabel
• Šroubky, hmoždinky

LtAP LR8G LTE6 kit vybavený LTE6 modemem je kompaktní a robustní bezdrátový access point s podporou LTE kategorie 6, sítě LoRa, LAN, GPS, plnohodnotným USB a RS-232 portem. Perfektní zařízení do zarušeného městského prostředí i do osamocených instalací. Bezdrátové připojení 2.4 GHz s přenosovou rychlostí až 300 Mbps poskytne dostatečně rychlý přístup do sítě LTE pro vaše mobilní zařízení. Pevná zařízení můžete připojit prostřednictvím Gigabitového ethernet portu. Na síti LTE můžete dosáhnout rychlosti až 300 / 50 Mbps. LtAP nabízí 3 možností napájení s napětím 12 až 30 V DC - DC jack, PoE a 4-pinový automotive konektor vhodný pro připojení např. ve vozidle.

Klíčové vlastnosti

• 2.4 GHz Wi-Fi (802.11b/g/n) - 300 Mbps
• 3G/LTE s rychlostí stahování a odesílání 300 Mbps / 50 Mbps, LTE kategorie 6
• Podpora nejpoužívanějších LTE kanálů - 1, 3, 5, 7, 8, 20, 28, 38, 40, 41
• (3) mini SIM slot - podpora SIM Failover
• (1) 10/100/1000 Mbps LAN
• Široká možnost napájení - DC jack, 4-pin automotive, PoE
• Robustní šasi s IP54 krytím a provozní teplotou -40 až +70°C
• Vestavěná GPS s externí anténou
• LoRa sítě - 863 až 870 MHz

Podpora LoRa sítí

Jednotka využívá posledního volného miniPCIe slotu pro LoRa modem, který podporuje frekvence 863 - 870 MHz a je kompletní out-of-the-box řešení pro použití jako brána do sítě LoRaWAN. Zařízení obsahuje předinstalovaný modul R11e-LR8G pro předávání UDP paketů na jakýkoliv veřejný nebo soukromý server LoRa. Tato karta má vylepšenou citlivost -141 dBm pro větší dosah.

K čemu je dobrá LoRa?

LoRa síť (Long Range) je ideální pro bezdrátovou komunikaci na dlouhé vzdálenosti s nízkou spotřebou energie, což ji činí vhodnou pro Internet věcí (IoT) aplikace. Využívá nízkofrekvenční pásma a umožňuje připojit zařízení na desítky kilometrů, což je ideální pro sledování senzorů, chytrých měřidel nebo venkovních zařízení. LoRa je skvělá pro oblasti s omezeným přístupem k energii a pro aplikace, kde je kladen důraz na dlouhou výdrž a spolehlivost komunikace.

Obsah balení

• Zařízení s R11eL-FG621-EA (LTE) a R11e-LR8G (LoRa8)
• Napájecí adaptér 24 V / 1.2 A
• 4-pinový automotive DC kabel
• Šroubky, hmoždinky

Mikrotik řešení LoRaWAN brány - v robustním outdoor casu integrovaný 2.4GHz přístupový bod s Gigabit Ethernet portem, vestavěnou GPS a dvěma interními LTE anténami. V jednotce jsou k dispozici tři SIM sloty, dále pak dva miniPCIe sloty – jeden pro LTE modem, druhý pro gateway kartu technologie LoRa®. LoRaWAN Robustní univerzální zařízení pro připojení k internetu věcí, ideální pro průmyslové nebo veřejné použití. Sada LtAP LR8G LTE6 je ideální pro dopravní projekty nebo logistiku. Funkce a vlastnostií: • Připojení LoRa®, LTE a GPS pro maximální všestrannost. • Dvouřetězcová 2,4 GHz WiFi pro větší flexibilitu. • Odolná a robustní skříň vytvořená pro průmyslové a mobilní sestavy. • Mini slot pro SIM kartu a vestavěný moderní modem LTE6 pro rychlé apohotové mobilní připojení. • Vylepšená citlivost 868MHz Rx pro efektivní dlouhý dosah komunikaci. • Mnoho možností napájení, včetně automobilového. Napájení: K dispozici jsou tři možnosti napájení: DC jack, PoE-in a automotive napájení. Jsou i případové studie napájení zařízení LtAP pomocí 20 000 mAh powerbanky po celý den. Technické specifikace: Product code LtAP-2HnD&FG621-EA&LR8G CPU Dual-core MT7621AT 880 MHz CPU architecture MMIPS Size of RAM 128 MB RAM type DDR3 Storage 16 MB, Flash Number of 1G Ethernet ports 1 SIM slots 3 Mini SIM Wireless interface model AR9342 Wireless 2.4 GHz 802.11b/g/n dual-chain Antenna gain 2.5 dBi LoRa band 868MHz GNSS interface model MT3337V LTE modem R11eL-FG621-EA TAC 86335904 LTE Category 6 (300Mbit/s Downlink, 50Mbit/s Uplink) MIMO DL 2x2 MIMO UL 1x1 LTE FDD bands 1 (2100 MHz) / 3 (1800 MHz) / 5 (850 MHz) / 7 (2600 MHz) / 8 (900 MHz) / 20 (800 MHz) / 28 (700 MHz) LTE TDD bands 38 (2600MHz) / 40 (2300MHz) / 41 (2500MHz) 3G Category R8 (42.2Mbps Downlink, 11.2Mbps Uplink) 3G bands 1 (2100MHz) / 3 (1800MHz) / 5 (850MHz) / 8 (900MHz) Dimensions 170 x 162 x 40 mm Operating system RouterOS v7 only Operating temperature -40°C to +70°C Certifikace: CE, FCC, IC, E-MARK, EAC, ROHS IP: IP54 Napájení: Number of DC inputs 3 (PoE-In, Automotive, DC jack) PoE-In input Voltage 12-30 V Automotive input Voltage 12-27 V DC jack input Voltage 12-30 V Power adapter nominal voltage 24 V Power adapter nominal current 1.2 A PoE-In Passive PoE Max power consumption (without attachments) 12 W Max power consumption 24 W Technologie LoRa® Použitá bezdrátová technologie se nazývá LoRa®, což znamená Long Range (dlouhý dosah). Vyžaduje velmi nízkou spotřebu energie. Proto je LoRa® nejlepším způsobem, jak budovat řešení internetu věcí. LoRa® lze použít pro cokoli od chytrých domácností přes zemědělství, dodavatelské řetězce, logistiku až po chytrá města. Monitorování parkovacích míst, sledování služeb veřejných služeb, měření údajů o životním prostředí a tak dále - možnosti jsou nekonečné. Existuje dokonce bezplatná serverová infrastruktura, kterou můžete využít - The Things Network, plně podporovaná sadou LtAP LR8 LTE6. Díky rozsáhlé komunitě nadšenců a vývojářů po celém světě nebudete se svými otázkami týkajícími se sítě LoRa® nikdy osamoceni. Operační systém RouterOS Vlastní software vyrábíme již od roku 1996. S každou novou verzí zůstala naše priorita stejná: poskytnout uživatelům svobodu zkoumat různá nastavení a mít vždy k dispozici správné nástroje pro danou práci. Spusťte zabezpečenou síť VPN z kanceláře přímo do svého domova, použijte specifická pravidla brány firewall, hardwarovou akceleraci IPsec, VLAN, DHCP, upozornění e-mailem nebo SMS atd. Pomocí skriptování RouterOS můžete mnohé automatizovat: - upravovat fronty na základě využití šířky pásma - komplexní spouštění oznámení, například "Vaše šířka pásma dosáhla X za Y minut!" - zálohování a nastavení dalších zařízení a mnoho dalšího. Součástí balení je také bezplatný praktický nástroj pro centralizovanou správu všech vašich bezdrátových zařízení MikroTik - CAPsMAN. Na rozdíl od tradičního řídicího softwaru nevyžaduje CAPsMAN ke svému běhu samostatné zařízení, může využívat jakékoliv stávající zařízení RouterOS ve vaší síti. Upozornění Výrobce Mikrotik neposkytuje záruku na zařízení poškozená přepětím. Zařízení je třeba adekvátně chránit proti indukovanému elektrostatickému přepětí či přepěťovým špičkám na silovém vedení. Pro venkovní instalace používat výhradně stíněnou kabeláž (FTP/SFTP), jednotky korektně uzemnit (užití integrovaného zemnícího členu, ethernetové přepěťové ochrany). Zařízení vždy provozujte s poslední výrobcem publikovanou verzí (výrobcem označenou "Stable") operačního systému RouterOS. Taková verze garantuje nejoptimálnější funčknost, obsahuje opravené chyby z verzí předchozích a výkonová i funční vylepšení. GPSR kontakt: Mikrotikls SIA Unijas iela 2, LV-1039 Riga, Latvia [email protected]

MikroTik LtAP LR8G LTE6 kit

Access point v robustním provedení, s 360° pokrytím, integrovaným LTE6 modemem, podporou GPS a protokolu LoRa. Pracuje na frekvenci 2,4 GHz s podporou standardů 802.11b/g/n. Hodí se nejen do venkovních prostor, ale také do hal, vestibulů či vozidel. Zařízení je vybaveno dvěma interními LTE anténami, ale pomocí konektorů u.FL můžete přidat externí antény podle vlastního výběru pro ještě lepší pokrytí. Anténa pro 2,4 GHz má zisk 2,5 dBi a podporuje 2×2 MIMO. K dispozici jsou tři SIM sloty s možností konfigurace (automatický roaming, přepínání operátorů) a dva miniPCIe sloty, z nichž jeden je vyhrazený pro LTE a druhý je osazen gateway kartou technologie LoRa. (Long Range).

Odolné pogumované tělo s krytím IP54, odolností vůči teplotě od -40 °C do +70 °C a speciálním úchytem na stěnu je perfektní pro téměř libovolnou instalaci. Součástí jednotky je software RouterOS Mikrotik s licencí L4. Jednotku tak lze použít jako přístupový bod. Možnosti napájení jsou tak flexibilní, jak jen to jde – k dispozici je klasický DC konektor (12–30 V), pasivní PoE (12–30 V) a automobilový (automotive) konektor (12–27 V).

Podporovaná pásma: LTE (FDD): 1/3/5/7/8/20/28 (2100/1800/850/2600/900/800/700) LTE (TDD): 38/40/41 (2600/2300/2500) 3G: 1/3/5/8 (2100/1800/850/900)

---

LoRa je jeden z bezdrátových síťových protokolů používaných ve světě Internet věcí – IoT (Internet of Things). LoRaWAN (Long Range Wide Area Network) je další z nízkopříkonových bezdrátových síťových protokolů navržených pro levnou a zabezpečenou obousměrnou komunikaci v internetu věcí. Využívá pásmo do 1 GHz a rychlost přenosu je potom od 0,3 kb/s do 50 kb/s. Komunikace mezi koncovými prvky a bránami je rozložena na různá frekvenční pásma a přenosové rychlosti. Volba rychlosti přenosu dat je kompromisem mezi komunikačním rozsahem a délkou zprávy. Jednotlivé komunikační proudy s různými přenosovými rychlostmi spolu neinterferují (vzhledem k technologii rozprostřeného spektra) a vytváří sadu „virtuálních“ kanálů pro zvýšení kapacity brány. Aby se maximalizovala životnost baterie koncového zařízení a celková kapacita sítě, síťový server LoRaWAN spravuje přenosovou rychlost a RF výstup pro každé koncové zařízení individuálně, prostřednictvím systému adaptivní rychlosti přenosu dat (ADR).

LoRaWAN rozlišuje několik tříd zařízení: třída A – koncová zařízení podporují obousměrnou komunikaci (každý uplink je následovaný dvěma okny pro příjem dat) třída B – mimo „vynucený“ downlink třídy A, otvírají zařízení této třídy mimořádná přijímací okna v nastavenou dobu třída C – přijímací okna jsou otevřená téměř nepřetržitě a zavírají se pouze při vysílání

---

Informace k systému RouterOS MikroTik

RouterOS Mikrotik plně podporuje sítě IPv6. V tomto odkazu najdete další informace k podpoře IPv6.

Pokud chcete začít s RouterOS Mikrotik nebo potřebujete poradit se složitějším nastavením, můžete využít naší jedinečné podpory.

• Začínáte-li s RouterOS MikroTik nebo potřebujete-li poradit se složitějším nastavením, můžete využít naší podpory.
• Jak RouterBoard nastavit a spravovat se dozvíte na našich školeních.
• Rady k nastavení a často kladené otázky lze najít v sekci Technická podpora.
• Všechny RouterBoardy mají stejný systém RouterOS MikroTik.
• Všechny zařízení s RouterOS MikroTik plně podporují IPv6, mají firewall, Queues, NAT a s licencí L4 podporují CAPsMAN server.
• MikroTik lze nastavit přes webové rozhraní, přes mobilní aplikaci, anebo programem winbox, který je ke stažení na mikrotik.com.
• MikroTik má "Quick Set" tedy možnost rychlého nastavení. Na výběr je z několika přednastavených profilů.

ZÁKLADNÍ SPECIFIKACE

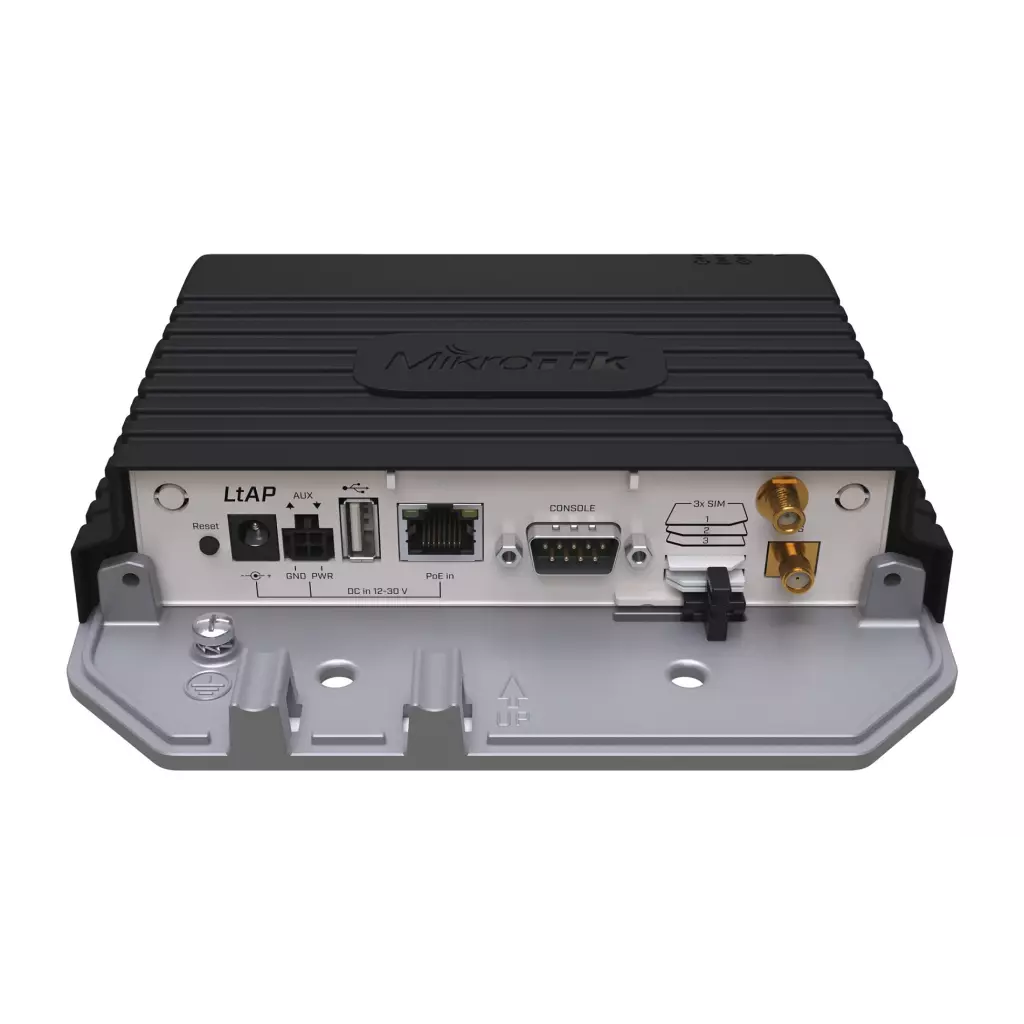

Rozhraní: LAN, Wi-Fi, GPS, 3G/4G/LTE, LoRA Standard Wi-Fi: IEEE 802.11b/g/n Frekvenční pásmo: 2,4 GHz (Wi-Fi), 863–870 MHz (LoRA) Anténa: integrovaná 2,5 dBi (Wi-Fi), 2× integrovaná (LTE) Porty: 1× RJ-45, 3× mini SIM slot, 1× RS-232 (konzole), 1× USB 2.0, 2× SMA (F) Podpora PoE: ano, pasivní 12–30 V Napájení: DC 12–30 V, pasivní PoE 12–30 V, 4pin Automotive 12–27 V Rozměry: 170 × 162 × 40 mm

---
