MIKROTIK • CSS610-1Gi-7R-2S+OUT • Venkovní reverse PoE switch netPower Lite 7R

MikroTik CSS610-1Gi-7R-2S+OUT - netPower Lite 7R reverzní PoE switch

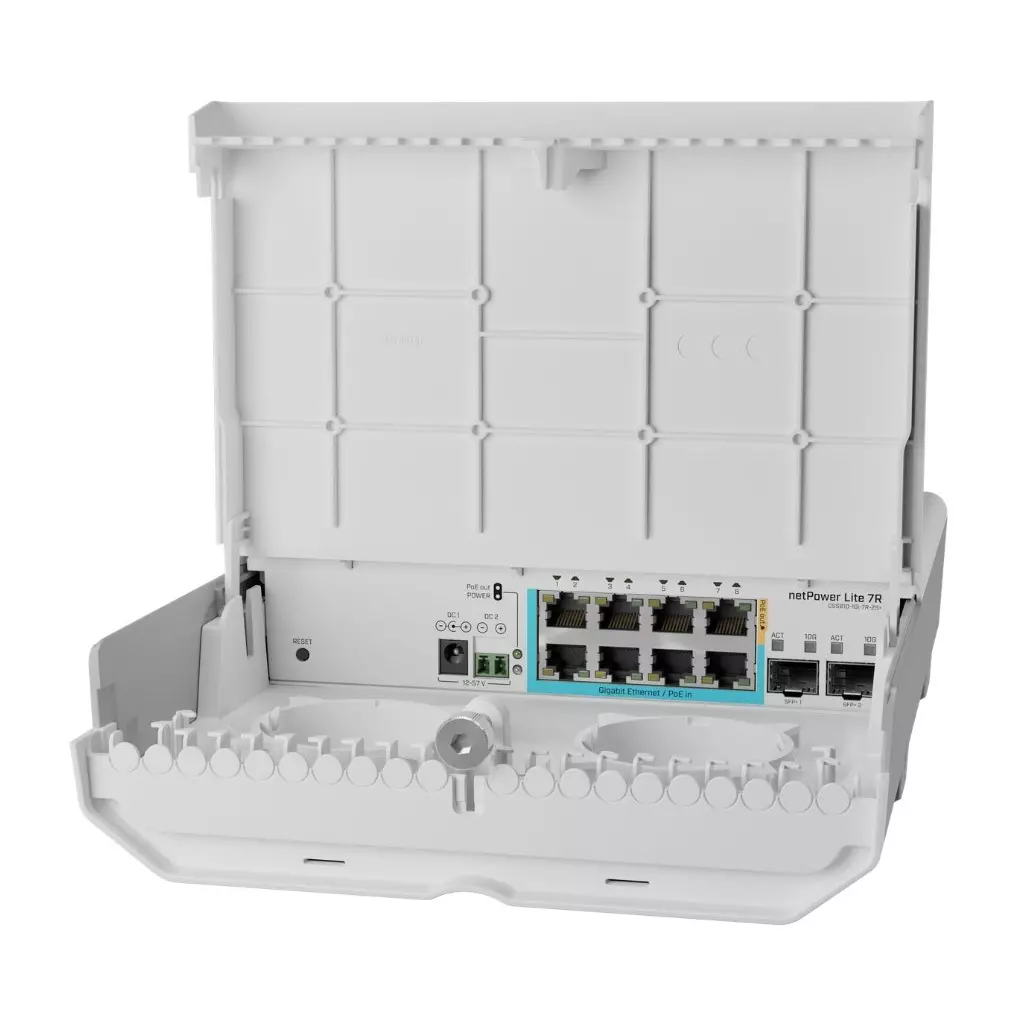

MikroTik netPower Lite 7R je reverzní PoE switch s 8x Gigabit ethernet porty, dvěma SFP sloty, napájecím DC konektorem, DC svorkovnicí a dvěma operačním systémem SwOS. Prvních 7 LAN portů umožňuje napájení přes PoE IN a 8.port podporuje PoE out pro napájení dalšího zařízení, např. přívodní antény, kamery či dalšího switche. Výhodou reverzního PoE je nezávislost na jednom konkrétním napájecím zdroji. Zařízení můžete současně napájet až 7 napájecími adaptéry přes PoE IN nebo DC jack/svorkovnici, nicméně napájení bude vždy aktivní pouze od jednoho. V případě selhání bude automaticky přehozeno na další možný.

DATASHEET

Balení obsahuje: Zařízení, (2) Kovové stahovací pásky, Šoubky, hmoždinky

Technické specifikace:

Fyzické charakteristiky

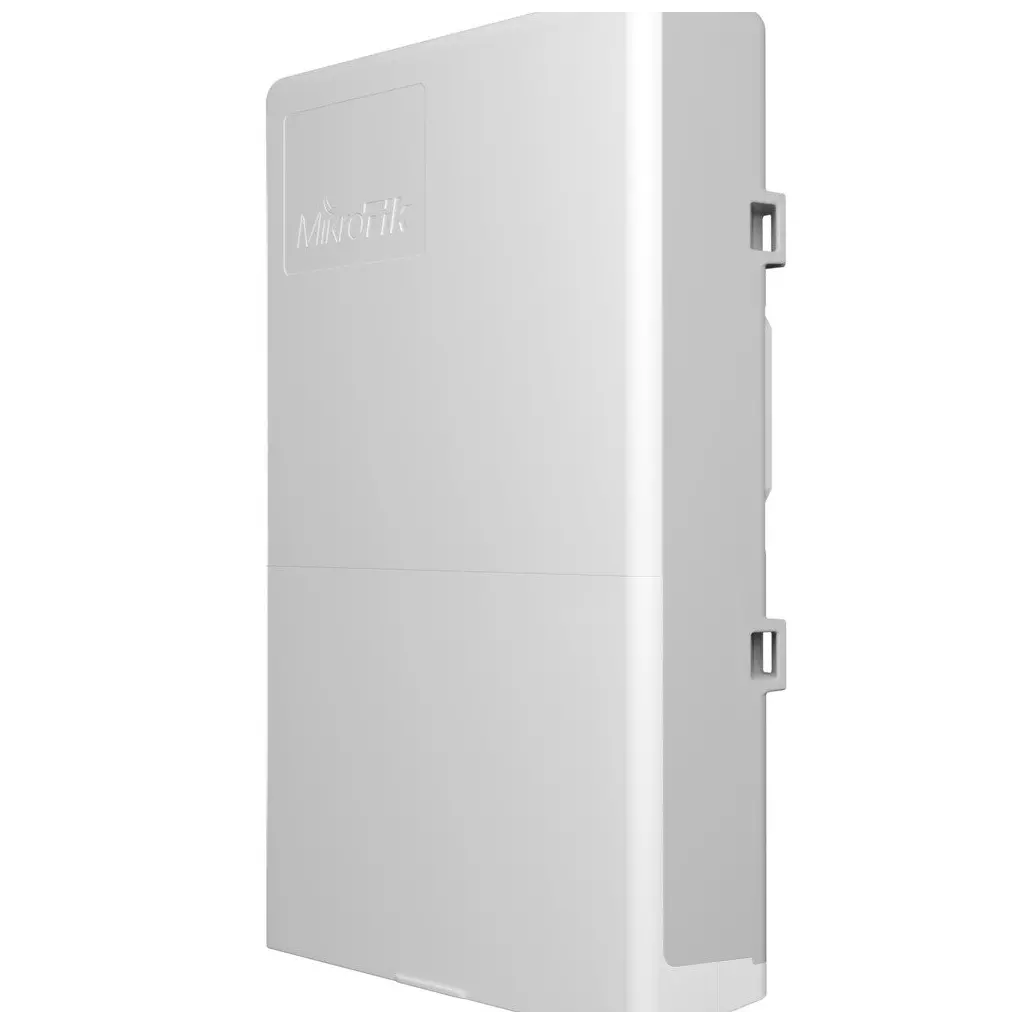

Provedení:	Venkovní
Ventilátory:	Bez ventilátoru
Šasi:	Plastové
Provozní teplota [°C]:	-40 až 70
Hloubka [mm]:	71
Šířka [mm]:	212
Výška [mm]:	304
Konektory a rozhraní
Rychlosti LAN:	(8) 10/100/1000Mbps
Optické rozhraní:	(2) 10Gbps
Napájení
Napájení přes PoE:	12 .. 57V DC
Typ napájení:	PoE, DC konektor, DC svorkovnice
Počet PoE In portů:	7
Typy PoE:	PoE-Out + PoE-In
Podporované PoE-Out standardy:	Pasivní 24V, Pasivní 48V
Počet PoE Out portů:	1
PoE budget [W]:	22
Max. spotřeba energie [W]:	7
Napájení přes konektor/svorkovnici:	12 .. 57V DC
Obecné
Rychlost předávání paketů [Mpps]:	41,7
Rychlost přepínání [Gbps]:	56
Software
Management:	Webové rozhraní
Web management:	Ano
Operační systém:	SwOS
Podpora IPv6:	Ano
Výchozí IP adresa:	192.168.88.1
Výchozí jméno a heslo:	admin / -

Užitečné odkazy:

• Diagnostika vadné jednotky
• Jak se bránit ESD
• veškeré informace o produktech společnosti MikroTik
• aktuální verze RouterOS ke stažení
• aktuální verze WinBoxu
• výpočet parametrů bezdrátového spoje

Optika: Ano Konektory: *8x 10/100/1000 *2x SFP+ PoE: Ano Spotřeba: 29 W Rozměry: 304 x 212 x 71 mm Záruka: 2 roky Upozornění: Zařízení provozujte v souladu s instrukcemi a doporučením výrobce https://help.mikrotik.com/docs Odpovědnost za vady ani záruka se nevztahují na nefunkčnost způsobenou nesprávnou konfigurací, neodborným zásahem, nedodržením provozních podmínek (např. nedostatečné chlazení, chybné napájení) nebo vnějšími vlivy (např. přepětí v síti, vniknutí kapaliny, mechanické poškození).

MikroTik netPower Lite 7R (CSS610-1Gi-7R-2S+OUT)

Venkovní 10portový switch s osmi PoE porty (7 reverzních PoE vstupů, 1 PoE výstup) a dva 10G SFP+ porty. Switch je součástí konceptu GPEN - zaměřený na zvýšení rychlosti a všestrannosti optických sítí při využití výhod Ethernetu. Je tak určen jako levnější alternativa k drahým GPON stanicím a optickým rozbočovačům.

Součástí switche je MikroTik SwitchOS a montážní sada.

ZÁKLADNÍ SPECIFIKACE

Porty: 8 x GbE RJ-45, 2 x 10G SFP+ Operační systém: MikroTik SwitchOS Kapacita switche: 56 Gbps (28 Gbps non-blocking) Rychlost směrování: 41,7 Mpps Podpora PoE: ano, 7 x PoE vstup (reverzní PoE), 1 x PoE výstup Napájení: 12-57 V (DC jack, 2pin svorkovnice); 12-57 V (PoE vstup) Max. příkon: 29 W Rozměry: 304 x 212 x 71 mm

---

Užitečné odkazy: https://wiki.mikrotik.com/wiki/SwOS/CSS610

MikroTik netPower Lite 7R je reverzní PoE switch s 8x Gigabit ethernet porty, dvěma SFP sloty, napájecím DC konektorem, DC svorkovnicí a dvěma operačním systémem SwOS. Prvních 7 LAN portů umožňuje napájení přes PoE IN a 8.port podporuje PoE out pro napájení dalšího zařízení, např. přívodní antény, kamery či dalšího switche. Výhodou reverzního PoE je nezávislost na jednom konkrétním napájecím zdroji. Zařízení můžete současně napájet až 7 napájecími adaptéry přes PoE IN nebo DC jack/svorkovnici, nicméně napájení bude vždy aktivní pouze od jednoho. V případě selhání bude automaticky přehozeno na další možný. Obsah balení Zařízení (2) Kovové stahovací pásky Šoubky, hmoždinky Technické parametry Konektory a rozhraníRychlost LAN:(8) 10/100/1000MbpsOptické rozhraní:(2) 10GbpsNapájeníNapájení přes PoE:12 .. 57V DCTyp napájení:PoE, DC konektor, DC svorkovnicePočet PoE In portů:7Typy PoE:PoE-Out + PoE-InPodporované PoE-Out standardy:Pasivní 24V, Pasivní 48VPočet PoE Out portů:1PoE budget [W]:22Max. spotřeba energie [W]:7Napájení přes konektor/svorkovnici:12 .. 57V DCFyzické charakteristikyProvedení:VenkovníVentilátory:Bez ventilátoruŠasi:PlastovéProvozní teplota [°C]:-40 až 70Šířka [mm]:212Výška [mm]:304Hloubka [mm]:71ObecnéRychlost přepínání [Gbps]:56Rychlost předávání paketů [Mpps]:41,7SoftwareWeb management:AnoManagement:Webové rozhraníOperační systém:SwOSPodpora IPv6:AnoVýchozí IP adresa:192.168.88.1Výchozí jméno a heslo:admin / -

MikroTik netPower Lite 7R je reverzní PoE switch s 8x Gigabit ethernet porty, dvěma SFP sloty, napájecím DC konektorem, DC svorkovnicí a dvěma operačním systémem SwOS. Prvních 7 LAN portů umožňuje napájení přes PoE IN a 8.port podporuje PoE out pro napájení dalšího zařízení, např. přívodní antény, kamery či dalšího switche. Výhodou reverzního PoE je nezávislost na jednom konkrétním napájecím zdroji. Zařízení můžete současně napájet až 7 napájecími adaptéry přes PoE IN nebo DC jack/svorkovnici, nicméně napájení bude vždy aktivní pouze od jednoho. V případě selhání bude automaticky přehozeno na další možný. Obsah balení Zařízení (2) Kovové stahovací pásky Šroubky, hmoždinky

MikroTik netPower Lite 7R je reverzní PoE switch s 8x Gigabit ethernet porty, dvěma SFP sloty, napájecím DC konektorem, DC svorkovnicí a dvěma operačním systémem SwOS. Prvních 7 LAN portů umožňuje napájení přes PoE IN a 8.port podporuje PoE out pro napájení dalšího zařízení, např. přívodní antény, kamery či dalšího switche. Výhodou reverzního PoE je nezávislost na jednom konkrétním napájecím zdroji. Zařízení můžete současně napájet až 7 napájecími adaptéry přes PoE IN nebo DC jack/svorkovnici, nicméně napájení bude vždy aktivní pouze od jednoho. V případě selhání bude automaticky přehozeno na další možný.

Obsah balení

• Zařízení
• (2) Kovové stahovací pásky
• Šoubky, hmoždinky

Venkovní switch umožňující vlastní napájení z připojených koncových stanic (reverse PoE) technologií GPEN. Disponuje 8 gigabitovými ethernet porty (7x podporora PoE IN, 1x podpora PoE OUT) a dvěma 10GB SFP+ porty. Zařízení lze tedy nejen vzdáleně napájet prostřednictvím PoE IN portů, ale z ethernet portu 8 přes PoE OUT napájet další připojený aktivní prvek (s odpovídající napájecí hodnotou k vstupní na switchi). netPower Lite 7R disponuje propustností 28Gbps, switchovací kapacitou 56Gbps a forwarding rate 41,7Mpps. Switch běží na SwOS, je osazen napájecím DC jackem a a 2-pinovým terminálem pro alternativní napájecí vstupy. Switch je určen jako levnější alternativa k drahým GPON stanicím a optickým rozbočovačům. Součástí balení jsou nerezové spony a vruty s hmoždinkami k uchycení na sloup či zeď.. SwOS je konfiguratelné z webového prohlížeče, vedle bežných funkcí řiditelných switchů umožňuje například • port-to-port forwarding management • apply MAC filter • configure VLANs • mirror traffic • apply bandwidth limitation • adjust some MAC and IP header fields Podrobné technické specifikace: Product code: CSS610-1Gi-7R-2S+OUT Number of 1G Ethernet ports: 8 Number of 10G SFP+ ports: 2 Operating system: SwOS Dimensions: 304 x 212 x 71 mm Operating temperature: -40°C to +70°C tested PoE-in: Passive PoE PoE-in input voltage: 12-57 V PoE-out ports: Ether8 Max out per port output (input < 30 V): 600 mA Max out per port output (input > 30 V): 450 mA Number of DC inputs: 9 (7x PoE-in, 2-pin terminal, DC jack) DC jack input voltage: 12-57 V 2-pin terminal input voltage: 12-57 V Max power consumption without attachments: 7 W Max power consumption: 29 W Certification: FCC, IC, CE Upozornění: Výrobce MIKROTIK nevztahuje záruku na zařízení poškozená přepětím. Zařízení je třeba na vstupech adekvátně chránit proti indukovanému elektrostatickému přepětí či přepěťovým špičkám na silovém vedení. Při venkovních instalacích je třeba používat stíněnou kabeláž (FTP/SFTP), příslušné přepěťové ochrany (pokud nejsou integrovány) a provést korektní a efektivní uzemnění. Zařízení vždy provozujte s poslední výrobcem publikovanou verzí (výrobcem označenou "Stable") operačního systému RouterOS/SwOS. Taková verze garantuje nejoptimálnější funčknost, obsahuje opravené chyby z verzí předchozích a výkonová vylepšení.

Venkovní switch umožňující vlastní napájení z připojených koncových stanic (reverse PoE) technologií GPEN. Disponuje 8 gigabitovými ethernet porty (7x podporora PoE IN, 1x podpora PoE OUT) a dvěma 10GB SFP+ porty. Zařízení lze tedy nejen vzdáleně napájet prostřednictvím PoE IN portů, ale z ethernet portu 8 přes PoE OUT napájet další připojený aktivní prvek (s odpovídající napájecí hodnotou k vstupní na switchi). netPower Lite 7R disponuje propustností 28Gbps, switchovací kapacitou 56Gbps a forwarding rate 41,7Mpps. Switch běží na SwOS, je osazen napájecím DC jackem a a 2-pinovým terminálem pro alternativní napájecí vstupy. Switch je určen jako levnější alternativa k drahým GPON stanicím a optickým rozbočovačům. Součástí balení jsou nerezové spony a vruty s hmoždinkami k uchycení na sloup či zeď.. SwOS je konfiguratelné z webového prohlížeče, vedle bežných funkcí řiditelných switchů umožňuje například • port-to-port forwarding management • apply MAC filter • configure VLANs • mirror traffic • apply bandwidth limitation • adjust some MAC and IP header fields Podrobné technické specifikace: Product code: CSS610-1Gi-7R-2S+OUT Number of 1G Ethernet ports: 8 Number of 10G SFP+ ports: 2 Operating system: SwOS Dimensions: 304 x 212 x 71 mm Operating temperature: -40°C to +70°C tested PoE-in: Passive PoE PoE-in input voltage: 12-57 V PoE-out ports: Ether8 Max out per port output (input < 30 V): 600 mA Max out per port output (input > 30 V): 450 mA Number of DC inputs: 9 (7x PoE-in, 2-pin terminal, DC jack) DC jack input voltage: 12-57 V 2-pin terminal input voltage: 12-57 V Max power consumption without attachments: 7 W Max power consumption: 29 W Certification: FCC, IC, CE

MikroTik netPower Lite 7R je reverzní PoE switch s 8x Gigabit ethernet porty, dvěma SFP sloty, napájecím DC konektorem, DC svorkovnicí a dvěma operačním systémem SwOS. Prvních 7 LAN portů umožňuje napájení přes PoE IN a 8.port podporuje PoE out pro napájení dalšího zařízení, např. přívodní antény, kamery či dalšího switche. Výhodou reverzního PoE je nezávislost na jednom konkrétním napájecím zdroji. Zařízení můžete současně napájet až 7 napájecími adaptéry přes PoE IN nebo DC jack/svorkovnici, nicméně napájení bude vždy aktivní pouze od jednoho. V případě selhání bude automaticky přehozeno na další možný. Obsah balení Zařízení (2) Kovové stahovací pásky Šoubky, hmoždinky

MikroTik netPower Lite 7R je reverzní PoE switch s 8x Gigabit ethernet porty, dvěma SFP sloty, napájecím DC konektorem, DC svorkovnicí a operačním systémem SwOS. Prvních 7 LAN portů umožňuje napájení přes PoE IN a 8. port podporuje PoE out pro napájení dalšího zařízení, např. přívodní antény, kamery či dalšího switche. Výhodou reverzního PoE je nezávislost na jednom konkrétním napájecím zdroji. Zařízení můžete současně napájet až 7 napájecími adaptéry přes PoE IN nebo DC jack / svorkovnici, nicméně napájení bude vždy aktivní pouze od jednoho. V případě selhání bude automaticky přehozeno na další možný.

Obsah balení

• Zařízení
• (2) Kovové stahovací pásky
• Šoubky, hmoždinky

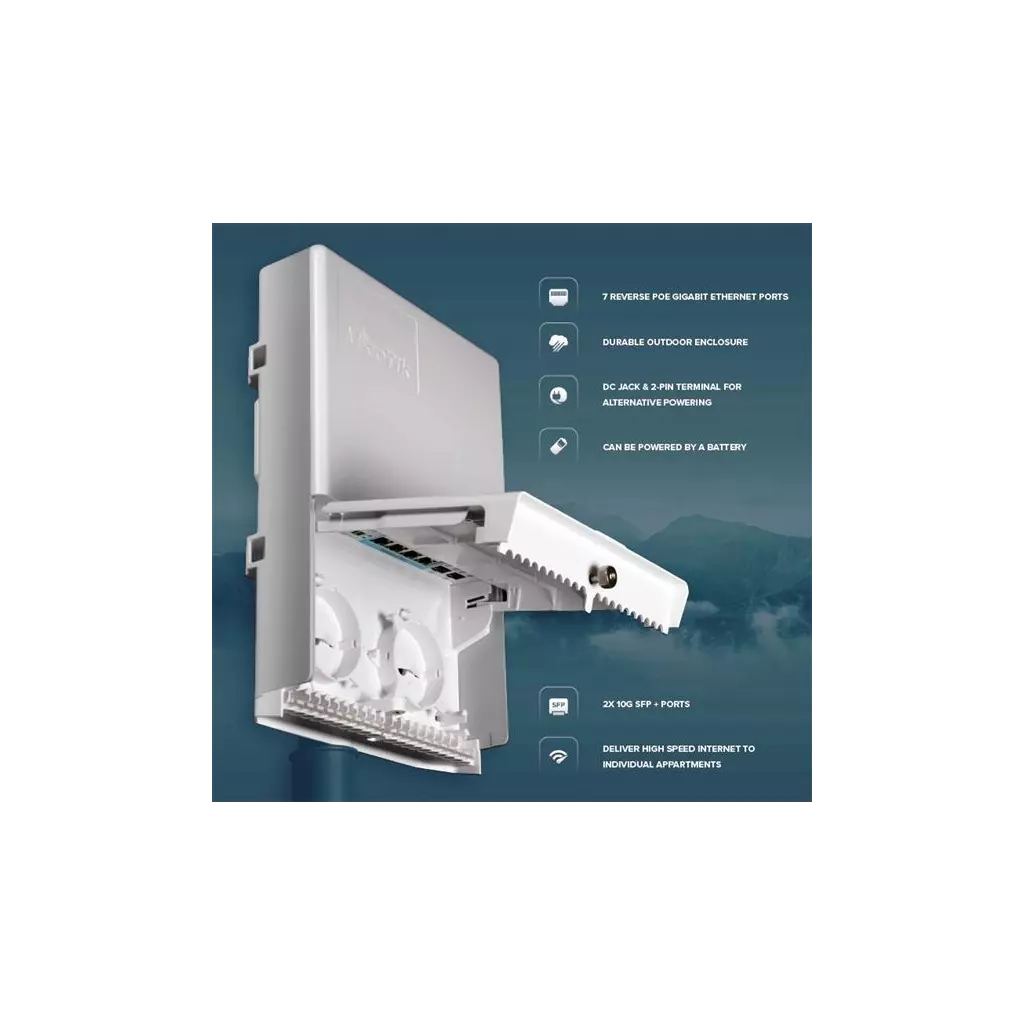

Jednotka netPower Lite 7R je reversní PoE switch značky Mikrotik, který disponuje Gigabitovým Ethernetem a 10G SFP+ porty. Switch je navržen a sestrojen tak, aby odolal různým povětrnostním podmínkám. Samozřejmostí switche je dodání vysokorychlostního internetu všude tam, kde je potřeba.

Switch je součástí GPEN konceptu. Jedná se o nízkonákladový, snadno nasaditelný způsob přenášení internetu k zákazníkům.



Důležité informace:

- DC Jack a 2-Pin terminal pro alternativní napájení

- DC jack vstupní napětí: 12 - 57 V

- 2-pin terminal vstupní napětí: 12 - 57V

- Neblokující propustnost 28 Gbps

- Přepínací kapacita: 56 Gbps

- Rychlost 41,7 Mpps

- Operační systém: SwOS

- Maximální spotřeba energie: 29 W



Další informace:

- Rozměry: 304 x 212 x 71 mm

- Provozní teplota: od - 40°C do + 70 °C

- Certifikace: FCC, IC, EC



Obsah balení: jednotka, 2x kovová objímka, sada pro instalaci K-66.

Produkt Mikrotik netPower Lite 7R (kod produktu: CSS610-1GI-7R-2S+OUT) je ideálním řešením pro všechny, kteří hledají spolehlivý a výkonný Ethernetový přepínač. Tento model je navržen tak, aby splnil požadavky moderních sítí a poskytoval stabilní a rychlé připojení. S 8 porty Gigabit Ethernet (10/100/1000) je schopen efektivně spravovat velké objemy dat a zajišťovat bezproblémovou komunikaci mezi zařízeními.

Jednou z klíčových vlastností netPower Lite 7R je jeho široké napájecí napětí, které se pohybuje v rozmezí 12 - 57 V. To umožňuje flexibilní použití v různých prostředích a zajišťuje, že zařízení může být napájeno z různých zdrojů. DC-in jack zajišťuje snadné připojení napájení, což usnadňuje instalaci a údržbu.

Další významnou funkcí je podpora PoE (Power over Ethernet), která umožňuje napájení připojených zařízení přímo přes Ethernetové kabely. To eliminuje potřebu samostatných napájecích kabelů a zjednodušuje instalaci zařízení, jako jsou IP kamery nebo bezdrátové přístupové body. Mikrotik se tak stává ideálním partnerem pro budování moderních a efektivních sítí.

Celkově je Mikrotik netPower Lite 7R výkonným a spolehlivým řešením pro každého, kdo potřebuje efektivní správu sítě. Jeho robustní konstrukce a pokročilé funkce z něj činí ideální volbu pro malé a střední podniky, stejně jako pro domácí uživatele, kteří chtějí maximalizovat výkon své sítě.

Optika: Ano Konektory: 8x 10/100/1000 2x SFP+ PoE: Ano Spotřeba: 29 W Rozměry: 304 x 212 x 71 mm Záruka: 2 roky
