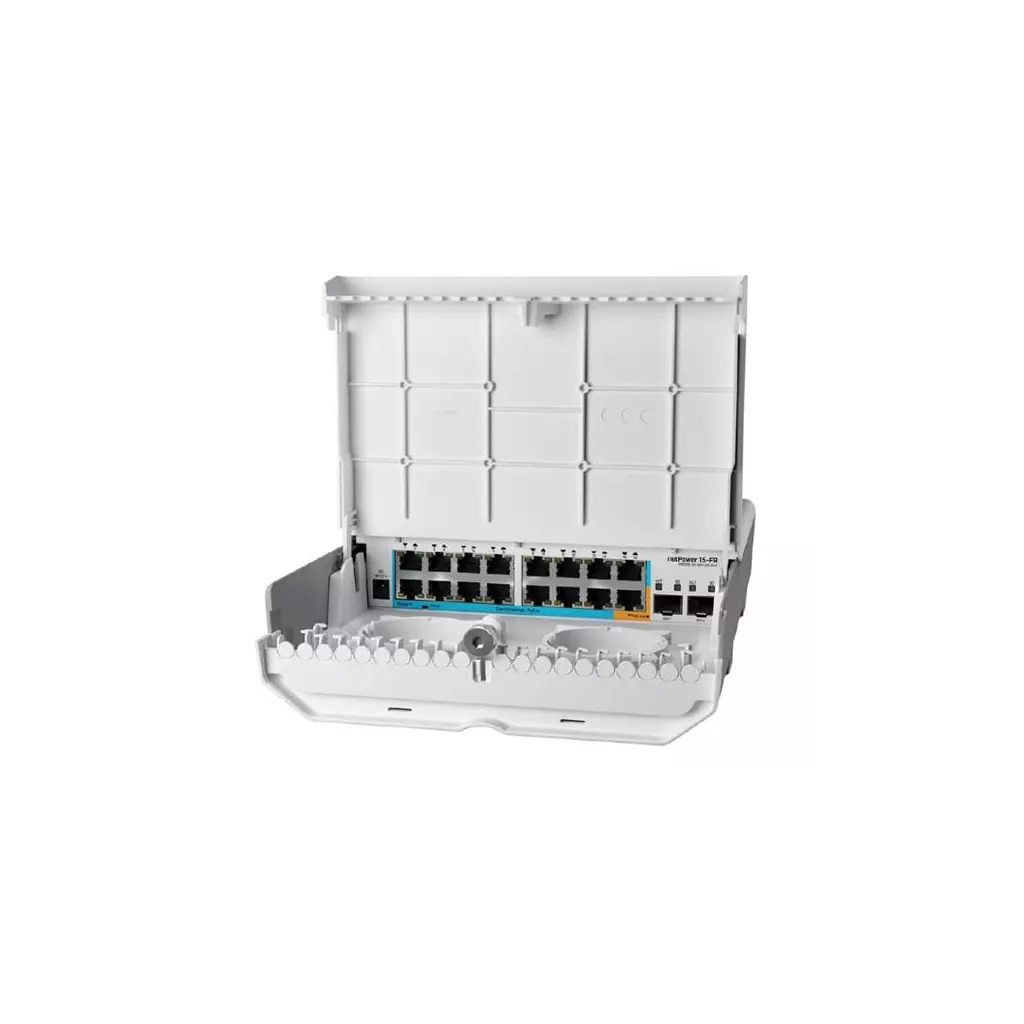

MIKROTIK • CRS318-1Fi-15Fr-2S-OUT • 18-portový switch netPower 15FR s reverse PoE

MikroTik netPower 15FR je reverzní PoE switch s 16x 100Mbit ethernet porty, dvěma SFP sloty, napájecím DC konektorem a dvěma operačními systémy (ROS a SwOS) mezi kterými si můžete vybrat. Prvních 15 LAN portů umožňuje napájení přes PoE IN a 16.port podporuje PoE out pro napájení dalšího zařízení, např. přívodní antény, kamery či switche. Výhodou reverzního PoE je nezávislost na jednom konkrétním napájecím zdroji. Zařízení můžete současně napájet až 15ti napájecími adaptéry přes PoE IN, nicméně napájení bude vždy aktivní pouze od jednoho. V případě selhání bude automaticky přehozeno na další možný. Obsah balení Zařízení (3) Kovové stahovací pásky DC redukce se svorkovnicí Fyzické charakteristiky Provedení: Venkovní Ventilátory: Bez ventilátoru Šasi: Plastové Tlačítka: Reset Provozní teplota [°C]: -40 až 70 Hloubka [mm]: 71 Šířka [mm]: 212 Výška [mm]: 304 Hardware RAM [MB]: 256 CPU: 98DX224S Frekvence CPU [MHz]: 800 Počet CPU jader: 1 Velikost interního uložiště [MB]: 16 Konektory a rozhraní Rychlosti LAN: (16) 10/100Mbps Optické rozhraní: (2) 1000Mbps Napájení Napájení přes PoE: 18 .. 57V DC Typ napájení: PoE, DC konektor Počet PoE In portů: 15 Typy PoE: PoE-Out + PoE-In Podporované PoE-Out standardy: Pasivní 24V, Pasivní 48V Počet PoE Out portů: 1 Max. spotřeba energie [W]: 29 Napájení přes konektor/svorkovnici: 18 .. 57V DC Obecné Rychlost předávání paketů [Mpps]: 5,6 Rychlost přepínání [Gbps]: 7,2 Software Operační systém: SwOS, RouterOS - L5 Podpora IPv6: Ano Výchozí IP adresa: 192.168.88.1 Výchozí jméno a heslo: admin / -

Venkovní 18 portový switch s 15 reverzními PoE in porty, jedním PoE out portem a dvěma SFP porty. Předností je podpora duálních OS - systém RouterOS/SwitchOS (Licence level 5). netPower 15FR disponuje propustností 3.6Gbps, switchovací kapacitou 7.2 Gbps a forwarding rate 5.4 Mpps. Switch je určen jako levnější alternativa k drahým GPON stanicím a optickým rozbočovačům. Součástí balení jsou pásky k uchycení na sloup a napájecí redukce. Základní specifikace: Procesor: 98DX224S, 800 MHz Porty: 16 x 100 Mbps RJ-45, 2 x SFP Operační systém: MikroTik RouterOS nebo SwitchOS (L5) Kapacita switche: 7,2 Gbps (3,6 Gbps non-blocking) Rychlost směrování: 5,4 Mpps Podpora PoE: ano, 15 x PoE vstup (reverzní PoE), 1 x PoE výstup Napájení: 18 - 57 V (DC jack); 36 - 57 V (PoE vstup) Max. příkon: 29 W Rozměry: 304 x 212 x 71 mm Získáváte tak aktivní prvek se základními funkcemi řiditelného switche s dalšími přidanými funkcemi, např. • port-to-port forwarding management • MAC filter • VLANs configuration • mirror traffic • bandwidth limitation • MAC and IP header fields adjustment SwOS je konfiguratelné z webového prohlížeče, vedle bežných funkcí řiditelných switchů umožňuje například • port-to-port forwarding management • apply MAC filter • configure VLANs • mirror traffic • apply bandwidth limitation • adjust some MAC and IP header fields Podrobné technické specifikace: Product code: CRS318-1Fi-15Fr-2S-OUT CPU: 98DX224S 800 MHz Size of RAM: 256 MB Storage type: Flash Storage size: 16 MB Switch chip model: 98DX224S Number of 100 Mbps Ethernet ports: 16 SFP ports: 2 Operating system: SwOS / RouterOS (Dual boot) RouterOS license level: 5 PoE-in Ports: 1 - 14 and 16 PoE-out: On Ether15 Supported input voltage: 18 - 57 V (DC jack); 36 - 57 V (PoE-in) Number of DC jacks: 1 * Dimensions: 304 x 212 x 71 mm Operating temperature: -40°C to +70°C tested Max power consumption: 29 W Upozornění: Výrobce MIKROTIK nevztahuje záruku na zařízení poškozená přepětím. Zařízení je třeba na vstupech adekvátně chránit proti indukovanému elektrostatickému přepětí či přepěťovým špičkám na silovém vedení. Při venkovních instalacích je třeba používat stíněnou kabeláž (FTP/SFTP), příslušné přepěťové ochrany (pokud nejsou integrovány) a provést korektní a efektivní uzemnění. Zařízení vždy provozujte s poslední výrobcem publikovanou verzí (výrobcem označenou "Stable") operačního systému RouterOS. Taková verze garantuje nejoptimálnější funčknost, obsahuje opravené chyby z verzí předchozích a výkonová vylepšení.

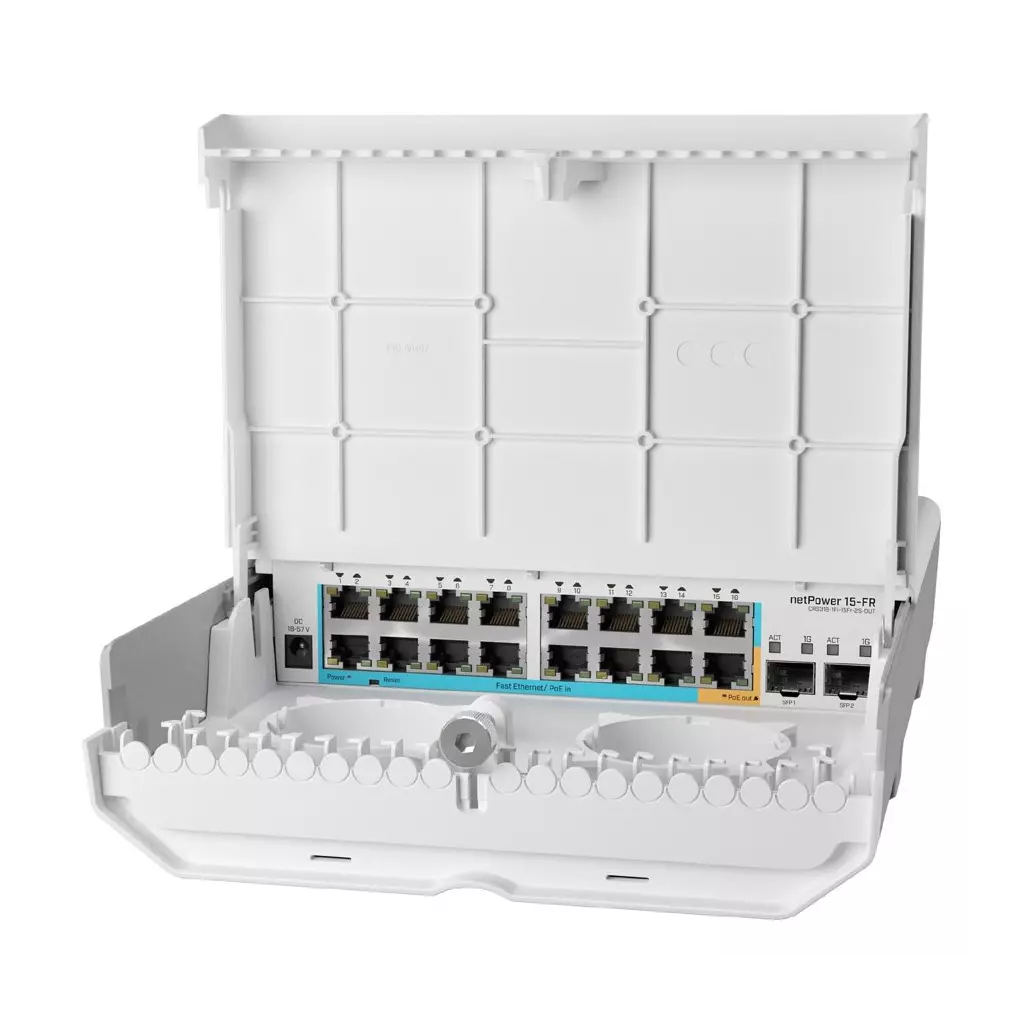

MikroTik netPower 15FR (CRS318-1Fi-15Fr-2S-OUT)

Venkovní 18portový switch s 16 PoE porty (15 reverzních PoE vstupů, 1 PoE výstup) a 2 SFP porty. Velkou předností je duální systém RouterOS/SwitchOS (Licence level 5). Switch je součástí konceptu GPEN - zaměřený na zvýšení rychlosti a všestrannosti optických sítí při využití výhod Ethernetu. Je tak určen jako levnější alternativa k drahým GPON stanicím a optickým rozbočovačům.

Součástí switche je MikroTik RouterOS/SwitchOS a plnohodnotná licence L5. V balení jsou pásky k uchycení na sloup. Napájecí adaptér není součástí balení.

Informace k systému RouterOS MikroTik

•   Začínáte-li s RouterOS MikroTik nebo potřebujete-li poradit se složitějším nastavením, můžete využít naší podpory.
•   Jak RouterBoard nastavit a spravovat se dozvíte na našich školeních.
•   Rady k nastavení a často kladené otázky lze najít v sekci Technická podpora.
•   Všechny RouterBoardy mají stejný systém RouterOS MikroTik.
•   Všechny zařízení s RouterOS MikroTik plně podporují IPv6, mají firewall, Queues, NAT a s licencí L4 podporují CAPsMAN server.
•   MikroTik lze nastavit přes webové rozhraní, přes mobilní aplikaci, anebo programem winbox, který je ke stažení na mikrotik.com.
•   MikroTik má "Quick Set" tedy možnost rychlého nastavení. Na výběr je z několika přednastavených profilů.

ZÁKLADNÍ SPECIFIKACE

Procesor: 98DX224S, 800 MHz

Porty: 16 x 100 Mbps RJ-45, 2 x SFP

Operační systém: MikroTik RouterOS nebo SwitchOS (L5)

Kapacita switche: 7,2 Gbps (3,6 Gbps non-blocking)

Rychlost směrování: 5,4 Mpps

Podpora PoE: ano, 15 x PoE vstup (reverzní PoE), 1 x PoE výstup

Napájení: 18 - 57 V (DC jack); 36 - 57 V (PoE vstup)

Max. příkon: 29 W

Rozměry: 304 x 212 x 71 mm

---

Napájení zařízení netPower pomocí GPEN:

Napájení zařízení netPower, který je zatížený uplinkem z portu PoE-out, pomocí GPEN:

Příklady napájení:

---

Užitečné odkazy a videa:

Prohlášení o shodě + uživatelský manuál

Nastavení zařízení přes rychlého průvodce Quick Set

Aplikace pro ovládání z mobilního telefonu

Resetování zařízení, funkce resetovacího tlačítka

Obnova systému RouterOS MikroTik přes utilitu Netinstall

Nastavení překladu adres (NAT)

Nastavení Load Balancing (rozdělení provozu mezi více internetových přípojek)

Nastavení Failover (přepnutí linky na záložní v případě výpadku)

---

Multiple uplinks using PCC & Load balancing

Static NAT & RouterOS

MikroTips: Netinstall

Popis produktu MikroTik netPower 15FR je reverzní PoE switch s 16x 100Mbit ethernet porty, dvěma SFP sloty, napájecím DC konektorem a dvěma operačními systémy (ROS a SwOS) mezi kterými si můžete vybrat. Prvních 15 LAN portů umožňuje napájení přes PoE IN a 16.port podporuje PoE out pro napájení dalšího zařízení, např. přívodní antény, kamery či switche. Výhodou reverzního PoE je nezávislost na jednom konkrétním napájecím zdroji. Zařízení můžete současně napájet až 15ti napájecími adaptéry přes PoE IN, nicméně napájení bude vždy aktivní pouze od jednoho. V případě selhání bude automaticky přehozeno na další možný. Obsah balení Zařízení (3) Kovové stahovací pásky DC redukce se svorkovnicí

MikroTik netPower 15FR je reverzní PoE switch s 16x 100Mbit ethernet porty, dvěma SFP sloty, napájecím DC konektorem a dvěma operačními systémy (ROS a SwOS) mezi kterými si můžete vybrat. Prvních 15 LAN portů umožňuje napájení přes PoE IN a 16.port podporuje PoE out pro napájení dalšího zařízení, např. přívodní antény, kamery či switche. Výhodou reverzního PoE je nezávislost na jednom konkrétním napájecím zdroji. Zařízení můžete současně napájet až 15ti napájecími adaptéry přes PoE IN, nicméně napájení bude vždy aktivní pouze od jednoho. V případě selhání bude automaticky přehozeno na další možný. Obsah balení 1x Zařízení 3x Kovové stahovací pásky 1x DC redukce se svorkovnicí

MikroTik netPower 15FR je reverzní PoE switch s 16x 100Mbit ethernet porty, dvěma SFP sloty, napájecím DC konektorem a dvěma operačními systémy (ROS a SwOS) mezi kterými si můžete vybrat. Prvních 15 LAN portů umožňuje napájení přes PoE IN a 16.port podporuje PoE out pro napájení dalšího zařízení, např. přívodní antény, kamery či switche. Výhodou reverzního PoE je nezávislost na jednom konkrétním napájecím zdroji. Zařízení můžete současně napájet až 15ti napájecími adaptéry přes PoE IN, nicméně napájení bude vždy aktivní pouze od jednoho. V případě selhání bude automaticky přehozeno na další možný.

Obsah balení

• Zařízení
• (3) Kovové stahovací pásky
• DC redukce se svorkovnicí

Venkovní 18 portový switch s 15 reverzními PoE in porty, jedním PoE out portem a dvěma SFP porty. Předností je podpora duálních OS - systém RouterOS/SwitchOS (Licence level 5). netPower 15FR disponuje propustností 3.6Gbps, switchovací kapacitou 7.2 Gbps a forwarding rate 5.4 Mpps. Switch je určen jako levnější alternativa k drahým GPON stanicím a optickým rozbočovačům. Součástí balení jsou pásky k uchycení na sloup a napájecí redukce. Základní specifikace: Procesor: 98DX224S, 800 MHz Porty: 16 x 100 Mbps RJ-45, 2 x SFP Operační systém: MikroTik RouterOS nebo SwitchOS (L5) Kapacita switche: 7,2 Gbps (3,6 Gbps non-blocking) Rychlost směrování: 5,4 Mpps Podpora PoE: ano, 15 x PoE vstup (reverzní PoE), 1 x PoE výstup Napájení: 18 - 57 V (DC jack); 36 - 57 V (PoE vstup) Max. příkon: 29 W Rozměry: 304 x 212 x 71 mm Získáváte tak aktivní prvek se základními funkcemi řiditelného switche s dalšími přidanými funkcemi, např. • port-to-port forwarding management • MAC filter • VLANs configuration • mirror traffic • bandwidth limitation • MAC and IP header fields adjustment SwOS je konfiguratelné z webového prohlížeče, vedle bežných funkcí řiditelných switchů umožňuje například • port-to-port forwarding management • apply MAC filter • configure VLANs • mirror traffic • apply bandwidth limitation • adjust some MAC and IP header fields Podrobné technické specifikace: Product code: CRS318-1Fi-15Fr-2S-OUT CPU: 98DX224S 800 MHz Size of RAM: 256 MB Storage type: Flash Storage size: 16 MB Switch chip model: 98DX224S Number of 100 Mbps Ethernet ports: 16 SFP ports: 2 Operating system: SwOS / RouterOS (Dual boot) RouterOS license level: 5 PoE-in Ports: 1 - 14 and 16 PoE-out: On Ether15 Supported input voltage: 18 - 57 V (DC jack); 36 - 57 V (PoE-in) Number of DC jacks: 1 * Dimensions: 304 x 212 x 71 mm Operating temperature: -40°C to +70°C tested Max power consumption: 29 W Upozornění: Výrobce MIKROTIK nevztahuje záruku na zařízení poškozená přepětím. Zařízení je třeba na vstupech adekvátně chránit proti indukovanému elektrostatickému přepětí či přepěťovým špičkám na silovém vedení. Při venkovních instalacích je třeba používat stíněnou kabeláž (FTP/SFTP), příslušné přepěťové ochrany (pokud nejsou integrovány) a provést korektní a efektivní uzemnění. Zařízení vždy provozujte s poslední výrobcem publikovanou verzí (výrobcem označenou "Stable") operačního systému RouterOS. Taková verze garantuje nejoptimálnější funčknost, obsahuje opravené chyby z verzí předchozích a výkonová vylepšení. GPSR kontakt: Mikrotikls SIA Unijas iela 2, LV-1039 Riga, Latvia [email protected]

Venkovní 18 portový switch s 15 reverzními PoE in porty, jedním PoE out portem a dvěma SFP porty. Předností je podpora duálních OS - systém RouterOS/SwitchOS (Licence level 5). netPower 15FR disponuje propustností 3.6Gbps, switchovací kapacitou 7.2 Gbps a forwarding rate 5.4 Mpps. Switch je určen jako levnější alternativa k drahým GPON stanicím a optickým rozbočovačům. Součástí balení jsou pásky k uchycení na sloup a napájecí redukce. Základní specifikace: Procesor: 98DX224S, 800 MHz Porty: 16 x 100 Mbps RJ-45, 2 x SFP Operační systém: MikroTik RouterOS nebo SwitchOS (L5) Kapacita switche: 7,2 Gbps (3,6 Gbps non-blocking) Rychlost směrování: 5,4 Mpps Podpora PoE: ano, 15 x PoE vstup (reverzní PoE), 1 x PoE výstup Napájení: 18 - 57 V (DC jack); 36 - 57 V (PoE vstup) Max. příkon: 29 W Rozměry: 304 x 212 x 71 mm Získáváte tak aktivní prvek se základními funkcemi řiditelného switche s dalšími přidanými funkcemi, např. - port-to-port forwarding management - MAC filter - VLANs configuration - mirror traffic - bandwidth limitation - MAC and IP header fields adjustment SwOS je konfiguratelné z webového prohlížeče, vedle bežných funkcí řiditelných switchů umožňuje například - port-to-port forwarding management - apply MAC filter - configure VLANs - mirror traffic - apply bandwidth limitation - adjust some MAC and IP header fields Podrobné technické specifikace: Product code: CRS318-1Fi-15Fr-2S-OUT CPU: 98DX224S 800 MHz Size of RAM: 256 MB Storage type: Flash Storage size: 16 MB Switch chip model: 98DX224S Number of 100 Mbps Ethernet ports: 16 SFP ports: 2 Operating system: SwOS / RouterOS (Dual boot) RouterOS license level: 5 PoE-in Ports: 1 - 14 and 16 PoE-out: On Ether15 Supported input voltage: 18 - 57 V (DC jack); 36 - 57 V (PoE-in) Number of DC jacks: 1 * Dimensions: 304 x 212 x 71 mm Operating temperature: -40°C to +70°C tested Max power consumption: 29 W

MikroTik netPower 15FR je reverzní PoE switch s 16x 100Mbit ethernet porty, dvěma SFP sloty, napájecím DC konektorem a dvěma operačními systémy (ROS a SwOS), mezi kterými si můžete vybrat. Prvních 15 LAN portů umožňuje napájení přes PoE IN a 16. port podporuje PoE out pro napájení dalšího zařízení, např. přívodní antény, kamery či switche. Výhodou reverzního PoE je nezávislost na jednom konkrétním napájecím zdroji. Zařízení můžete současně napájet až 15 napájecími adaptéry přes PoE IN, nicméně napájení bude vždy aktivní pouze od jednoho. V případě selhání bude automaticky přehozeno na další možný.

Obsah balení

• Zařízení
• (3) Kovové stahovací pásky
• DC redukce se svorkovnicí

Jednotka CRS318-1Fi-15Fr-2S-OUT je switch značky Mikrotik, součástí konceptu GPEN. Cílem tohoto konceptu je přinést rychlost a všestrannost optických sítí za využití výhod ethernetu.



GPEN koncept



Jednotka disponuje 15 reverzními PoE porty, jedním PoE out portem a dvěma SFP porty. Propustnost činí 3,6 Gbps, switchovací kapacita 7,2 Gbps a forwarding rate 5,4 Mpps.

Díky venkovnímu krytu je možná instalace téměř v každém prostředí.

Napájecí zdroj není součástí balení, je třeba je zakoupit zvlášť.



Specifikace:

- CPU: 98DX224S

- Nominální frekvence CPU: 800 MHz

- Licence: level 5

- Operační systém: SwOS / Router OS

- Velikost RAM: 256 MB

- Velikost úložiště: 16 MB

- PoE in vstupní napětí: 18 - 57 V

- Počet DC vstupů: 2 (DC jack, PoE-in)

- DC jack: vstupní napětí: 18 - 57 V

- Certifikace: CE / RED, EAC, ROHS

- Provozní teplota: - 40 °C až + 70 °C



Další informace:

- Rozměry: 304 x 212 x 71 mm



Obsah balení: jednotka, hadicová svorka, upevňovací kit-K66, adaptér DC- terminál.





Produkt Mikrotik netPower 15FR s kódem CRS318-1FI-15FR-2S-OUT je vysoce výkonný Ethernetový přepínač, který je ideální pro venkovní použití. Tento model nabízí robustní konstrukci a spolehlivý výkon, což z něj činí skvělou volbu pro různé síťové aplikace. S 16 RJ-45 porty typu Fast Ethernet (10/100) poskytuje dostatečnou konektivitu pro vaše zařízení.

Mezi klíčové technické parametry patří průchodnost přepínání a routování, která dosahuje až 7,2 Gbit/s. Tento výkon zajišťuje rychlý a efektivní přenos dat, což je nezbytné pro moderní síťové prostředí. Napište si o možnostech, které vám tento přepínač nabízí, a jak může zlepšit vaši síťovou infrastrukturu.

Napájení zařízení je zajištěno pomocí DC-in jack s vstupním napětím v rozmezí 18 - 57 V. Díky podpoře PoE (Power over Ethernet) je možné napájet připojená zařízení přímo přes ethernetové kabely, což zjednodušuje instalaci a snižuje potřebu dalších napájecích zdrojů.

Celkově je Mikrotik netPower 15FR skvělým řešením pro ty, kteří hledají spolehlivý a výkonný přepínač pro venkovní použití. Jeho technické vlastnosti a flexibilita z něj činí ideální volbu pro různé aplikace, ať už se jedná o malé kanceláře nebo rozsáhlé podnikové sítě.
