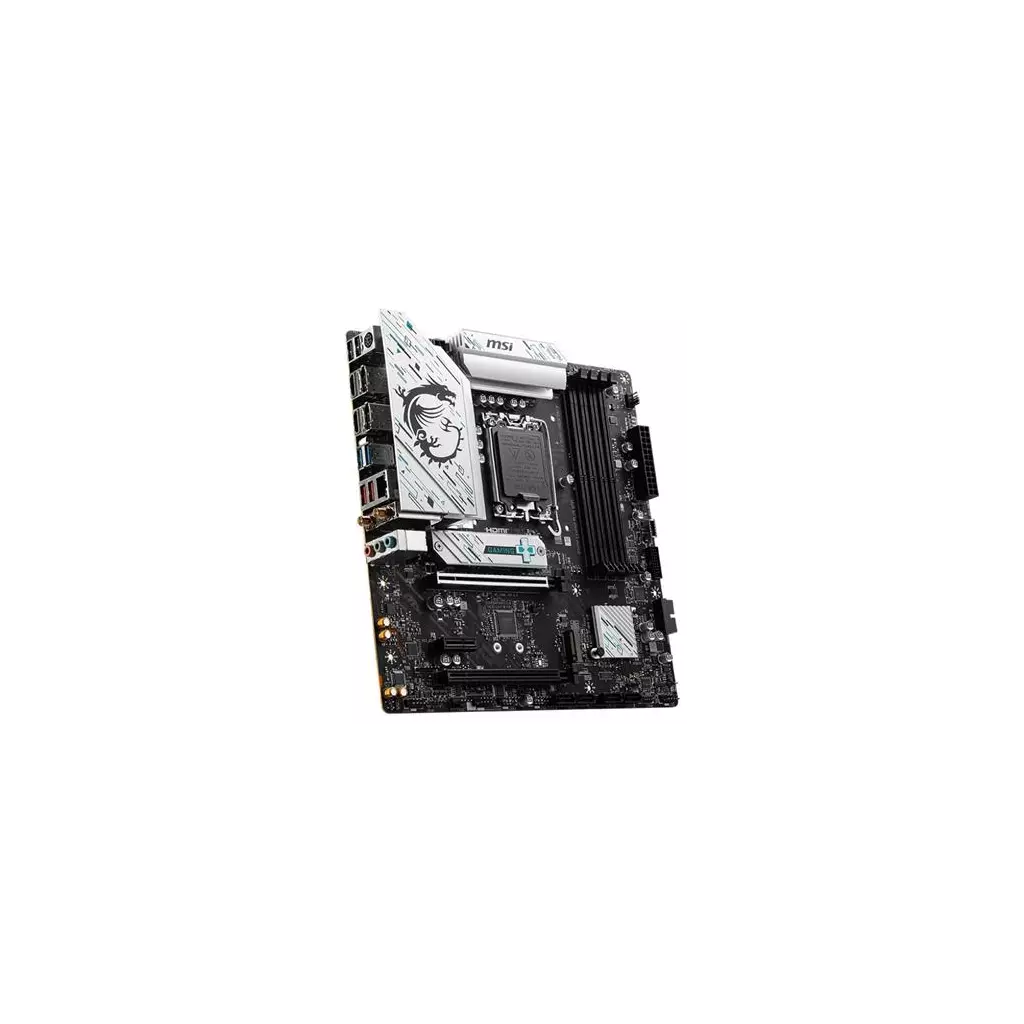

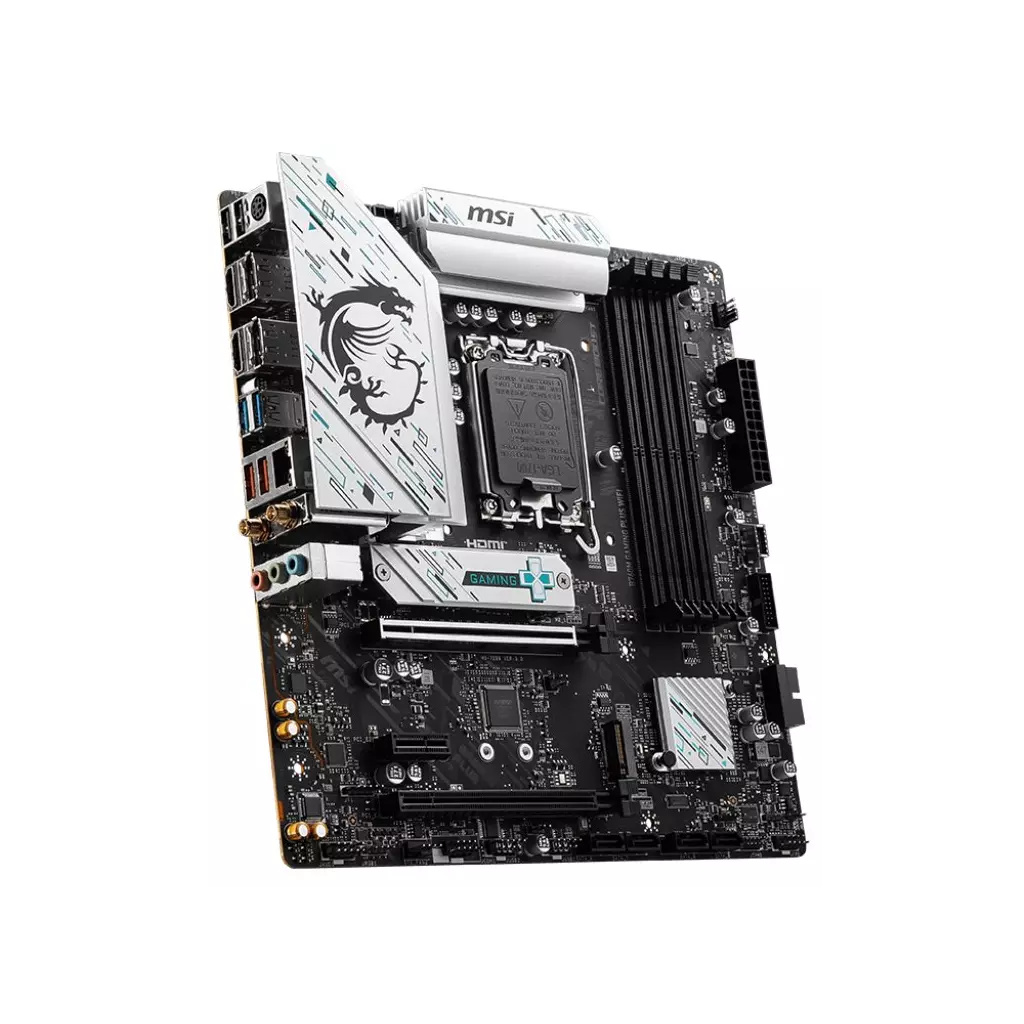

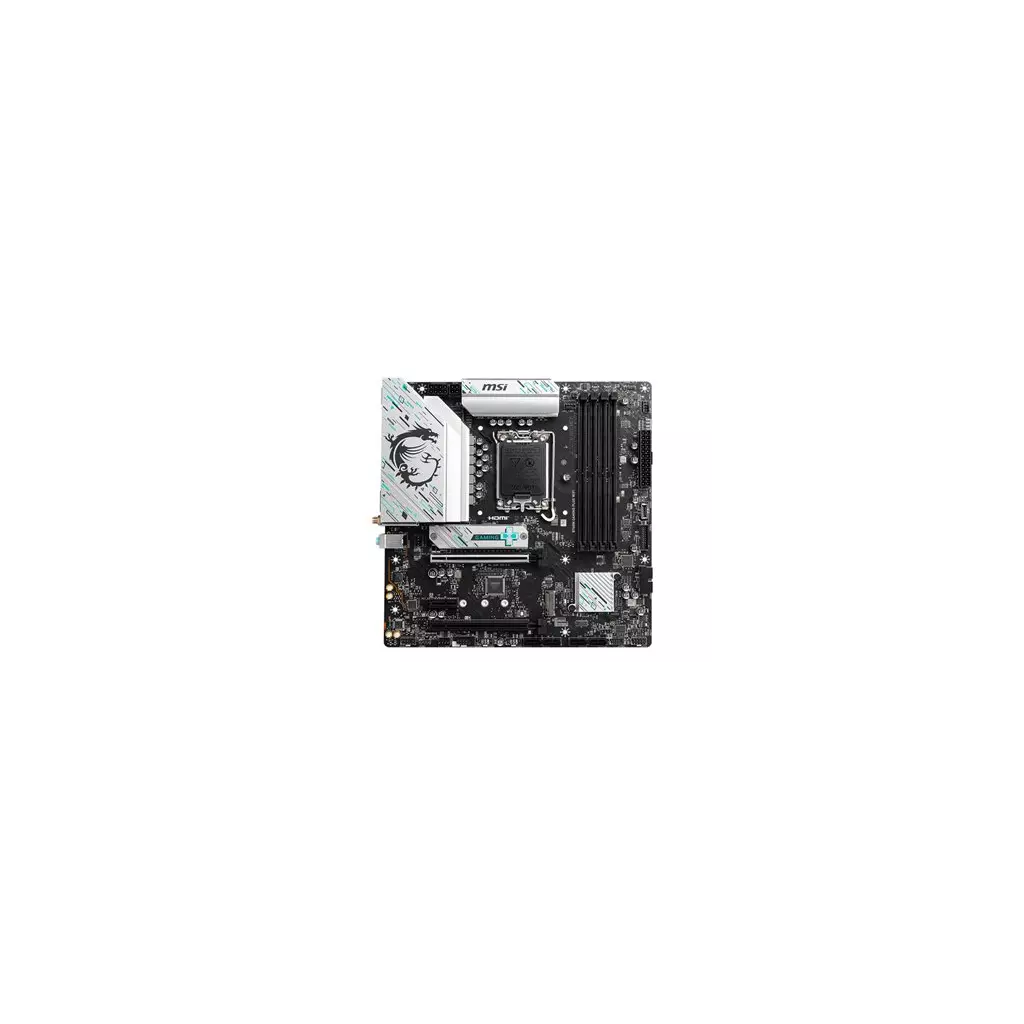

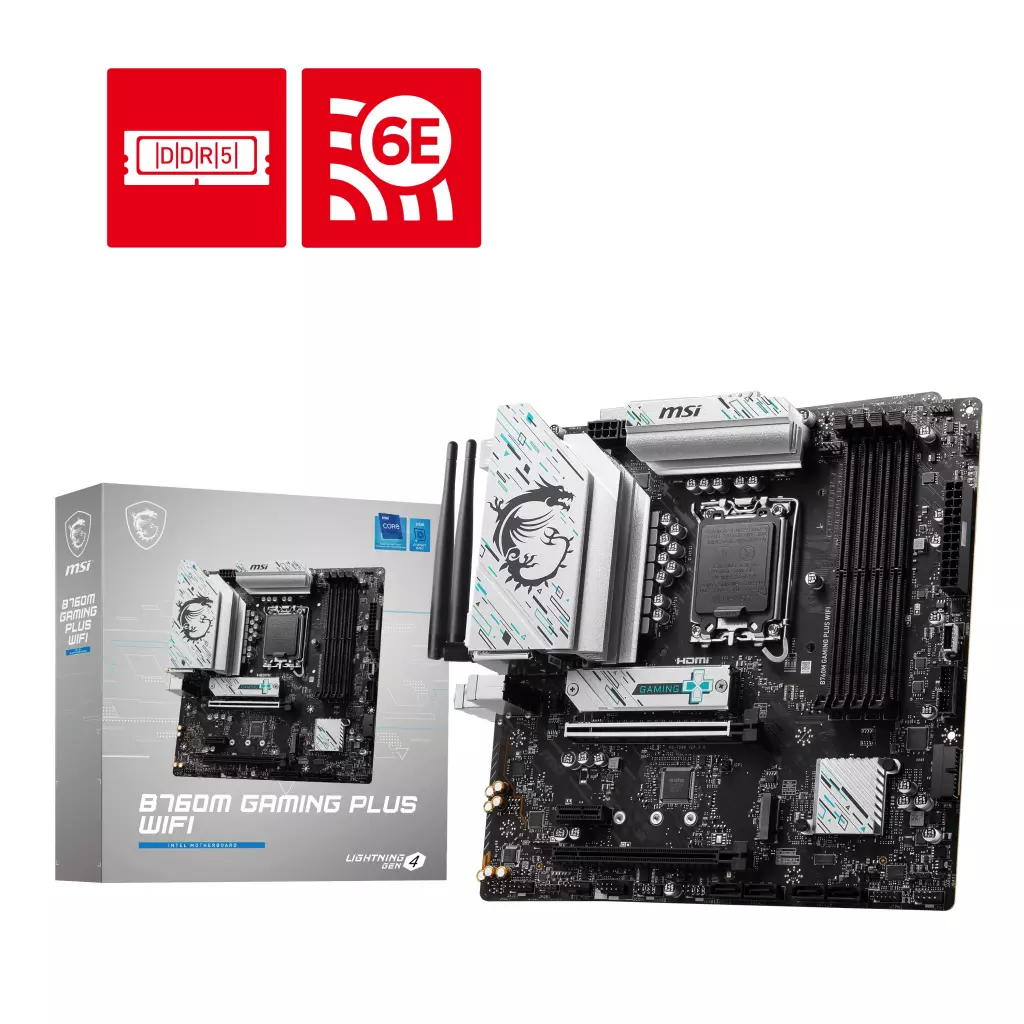

MSI B760M GAMING PLUS WIFI / Intel B760 / LGA1700 / 4x DDR5 / 2x M.2 / HDMI / DP / WiFi / mATX
Popis produktu:
MSI B760M GAMING PLUS WIFI
B760M GAMING PLUS WIFI is designed with tons of connectivity, flexible tools, and convenient Wi-Fi solution with DDR5 memory version for gamers who want it all.
- Support Intel Core™ 14th/ 13th/ 12th Gen Processors, Intel Pentium Gold and Celeron Processors for LGA 1700 socket
- Supports DDR5 Memory, Dual Channel DDR5 6800+MHz (OC)
- Enhanced Power Design: 12+1 Duet Rail Power System with P-PAK, 8-pin + 4-pin CPU power connectors, Core Boost, Memory Boost
- Premium Thermal Solution: Extended Heatsink, MOSFET thermal pads rated for 7W/mK, additional choke thermal pads are built for high performance system and non-stop gaming experience
- Lightning Fast Game experience: PCIe 4.0 slot, Lightning Gen 4 x4 M.2 with M.2 Shield Frozr, USB 3.2 Gen 2 10G
- 2.5G LAN with Wi-Fi 6E Solution: Upgraded network solution for professional and multimedia use.Delivers a secure, stable and fast network connection
- High Quality PCB: 6-layer PCB made by 2oz thickened copper
- Audio Boost: Reward your ears with studio grade sound quality for the most immersive gaming experience
CHIPSET
INTEL B760
CPU
Support Intel Core™ 14th/ 13th/ 12th Gen Processors, Intel Pentium Gold and Celeron Processors LGA 1700
MEMORY
4x DDR5, Maximum Memory Capacity 256GB Memory Support DDR5 6800+(OC)/ 6600(OC)/ 6400(OC)/ 6200(OC)/ 6000(OC)/ 5800(OC)/ 5600(JEDEC)/ 5400(JEDEC)/ 5200(JEDEC)/ 5000(JEDEC)/ 4800(JEDEC) MHz Max. overclocking frequency: • 1DPC 1R Max speed up to 6800+ MHz • 1DPC 2R Max speed up to 6400+ MHz • 2DPC 1R Max speed up to 6000+ MHz • 2DPC 2R Max speed up to 5600+ MHz Supports Intel XMP 3.0 OC Supports Dual-Controller Dual-Channel mode Supports non-ECC, un-buffered memory
ONBOARD GRAPHICS
2x HDMI™ Support HDMI™ 2.1, maximum resolution of 4K 60Hz* 2x DisplayPort Support DP 1.4, maximum resolution of 4K 60Hz* *Available only on processors featuring integrated graphics. Graphics specifications may vary depending on the CPU installed.
EXPANSION SLOT
2x PCI-E x16 slot 1x PCI-E x1 slot PCI_E1 Gen PCIe 4.0 supports up to x16 (From CPU) PCI_E2 Gen PCIe 3.0 supports up to x1 (From Chipset) PCI_E3 Gen PCIe 4.0 supports up to x4 (From Chipset)
STORAGE
2x M.2 M.2_1 Source (From CPU) supports up to PCIe 4.0 x4 , supports 2280/2260/2242 devices M.2_2 Source (From Chipset) supports up to PCIe 4.0 x4 / SATA mode, supports 2280/2260/2242 devices 4x SATA 6G * SATA8 will be unavailable when installing M.2 SATA SSD in the M2_2 slot. Supports RAID 0, RAID 1, RAID 5 and RAID 10 for SATA storage devices
USB
2x USB 2.0 (Rear) 4x USB 2.0 (Front) 2x USB 3.2 Gen1 Type A (Rear) 4x USB 3.2 Gen1 Type A (Front) 1x USB 3.2 Gen1 Type C (Front) 2x USB 3.2 Gen2 Type A (Rear)
LAN + WIRELESS LAN
Realtek RTL8125BG 2.5G LAN Intel Wi-Fi 6E The Wireless module is pre-installed in the M.2 (Key-E) slot Supports MU-MIMO TX/RX, 2.4GHz / 5GHz / 6GHz* (160MHz) up to 2.4Gbps Supports 802.11 a/ b/ g/ n/ ac/ ax Supports Bluetooth 5.3, FIPS, FISMA * Wi-Fi 6E 6GHz may depend on every country’s regulations and will be ready in Windows 11. ** Bluetooth 5.3 will be ready in Windows 10 build 21H1 and Windows 11.
AUDIO
Realtek ALC897 Codec 7.1-Channel High Definition Audio
INTERNAL I/O
1x Power Connector(ATX_PWR) 2x Power Connector(CPU_PWR) 1x CPU Fan 1x Pump Fan 2x System Fan 2x Front Panel (JFP) 1x Chassis Intrusion (JCI) 1x Front Audio (JAUD) 1x Com Port (JCOM) 2x Addressable V2 RGB LED connector (JARGB_V2) 1x RGB LED connector(JRGB) 1x TPM pin header(Support TPM 2.0) 4x USB 2.0 ports 4x USB 3.2 Gen1 Type A ports 1x USB 3.2 Gen1 Type C ports
BACK PANEL I/O
1x Keyboard / Mouse 2x DisplayPort 2x USB 3.2 Gen 1 5Gbps (Type-A) 1x 2.5G LAN 2x Wi-Fi / Bluetooth 2x USB 2.0 2x HDMI™ 2x USB 3.2 Gen 2 10Gbps (Type-A) 3x Audio Connectors
OPERATING SYSTEM
Support for Windows 11 64-bit, Windows 10 64-bit
FORM FACTOR
mATX 243.84 x 243.84mm
MSI B760M GAMING PLUS WIFI
B760M GAMING PLUS WIFI is designed with tons of connectivity, flexible tools, and convenient Wi-Fi solution with DDR5 memory version for gamers who want it all.
- Support Intel Core™ 14th/ 13th/ 12th Gen Processors, Intel Pentium Gold and Celeron Processors for LGA 1700 socket
- Supports DDR5 Memory, Dual Channel DDR5 6800+MHz (OC)
- Enhanced Power Design: 12+1 Duet Rail Power System with P-PAK, 8-pin + 4-pin CPU power connectors, Core Boost, Memory Boost
- Premium Thermal Solution: Extended Heatsink, MOSFET thermal pads rated for 7W/mK, additional choke thermal pads are built for high performance system and non-stop gaming experience
- Lightning Fast Game experience: PCIe 4.0 slot, Lightning Gen 4 x4 M.2 with M.2 Shield Frozr, USB 3.2 Gen 2 10G
- 2.5G LAN with Wi-Fi 6E Solution: Upgraded network solution for professional and multimedia use.Delivers a secure, stable and fast network connection
- High Quality PCB: 6-layer PCB made by 2oz thickened copper
- Audio Boost: Reward your ears with studio grade sound quality for the most immersive gaming experience
CHIPSET
INTEL B760
CPU
Support Intel Core™ 14th/ 13th/ 12th Gen Processors, Intel Pentium Gold and Celeron Processors LGA 1700
MEMORY
4x DDR5, Maximum Memory Capacity 256GB Memory Support DDR5 6800+(OC)/ 6600(OC)/ 6400(OC)/ 6200(OC)/ 6000(OC)/ 5800(OC)/ 5600(JEDEC)/ 5400(JEDEC)/ 5200(JEDEC)/ 5000(JEDEC)/ 4800(JEDEC) MHz Max. overclocking frequency: • 1DPC 1R Max speed up to 6800+ MHz • 1DPC 2R Max speed up to 6400+ MHz • 2DPC 1R Max speed up to 6000+ MHz • 2DPC 2R Max speed up to 5600+ MHz Supports Intel XMP 3.0 OC Supports Dual-Controller Dual-Channel mode Supports non-ECC, un-buffered memory
ONBOARD GRAPHICS
2x HDMI™ Support HDMI™ 2.1, maximum resolution of 4K 60Hz* 2x DisplayPort Support DP 1.4, maximum resolution of 4K 60Hz* *Available only on processors featuring integrated graphics. Graphics specifications may vary depending on the CPU installed.
EXPANSION SLOT
2x PCI-E x16 slot 1x PCI-E x1 slot PCI_E1 Gen PCIe 4.0 supports up to x16 (From CPU) PCI_E2 Gen PCIe 3.0 supports up to x1 (From Chipset) PCI_E3 Gen PCIe 4.0 supports up to x4 (From Chipset)
STORAGE
2x M.2 M.2_1 Source (From CPU) supports up to PCIe 4.0 x4 , supports 2280/2260/2242 devices M.2_2 Source (From Chipset) supports up to PCIe 4.0 x4 / SATA mode, supports 2280/2260/2242 devices 4x SATA 6G * SATA8 will be unavailable when installing M.2 SATA SSD in the M2_2 slot. Supports RAID 0, RAID 1, RAID 5 and RAID 10 for SATA storage devices
USB
2x USB 2.0 (Rear) 4x USB 2.0 (Front) 2x USB 3.2 Gen1 Type A (Rear) 4x USB 3.2 Gen1 Type A (Front) 1x USB 3.2 Gen1 Type C (Front) 2x USB 3.2 Gen2 Type A (Rear)
LAN + WIRELESS LAN
Realtek RTL8125BG 2.5G LAN Intel Wi-Fi 6E The Wireless module is pre-installed in the M.2 (Key-E) slot Supports MU-MIMO TX/RX, 2.4GHz / 5GHz / 6GHz* (160MHz) up to 2.4Gbps Supports 802.11 a/ b/ g/ n/ ac/ ax Supports Bluetooth 5.3, FIPS, FISMA * Wi-Fi 6E 6GHz may depend on every country’s regulations and will be ready in Windows 11. ** Bluetooth 5.3 will be ready in Windows 10 build 21H1 and Windows 11.
AUDIO
Realtek ALC897 Codec 7.1-Channel High Definition Audio
INTERNAL I/O
1x Power Connector(ATX_PWR) 2x Power Connector(CPU_PWR) 1x CPU Fan 1x Pump Fan 2x System Fan 2x Front Panel (JFP) 1x Chassis Intrusion (JCI) 1x Front Audio (JAUD) 1x Com Port (JCOM) 2x Addressable V2 RGB LED connector (JARGB_V2) 1x RGB LED connector(JRGB) 1x TPM pin header(Support TPM 2.0) 4x USB 2.0 ports 4x USB 3.2 Gen1 Type A ports 1x USB 3.2 Gen1 Type C ports
BACK PANEL I/O
1x Keyboard / Mouse 2x DisplayPort 2x USB 3.2 Gen 1 5Gbps (Type-A) 1x 2.5G LAN 2x Wi-Fi / Bluetooth 2x USB 2.0 2x HDMI™ 2x USB 3.2 Gen 2 10Gbps (Type-A) 3x Audio Connectors
OPERATING SYSTEM
Support for Windows 11 64-bit, Windows 10 64-bit
FORM FACTOR
mATX 243.84 x 243.84mm
Deska je vybavena grafickými výstupy pro použití s procesory s integrovaným grafickým jádrem. Základní deska grafickou kartu neobsahuje a bez použití odpovídajícího procesoru, budou tyto výstupy nefunkční.
CPU Podpora procesorů 12., 13. a 14. generace Intel Core/ Pentium Gold/ Celeron Patice LGA1700
Čipová sada Intel B760
Paměť 4× DDR5 paměťový slot, podpora až 192 GB Podpora DDR5 6800+ (OC)/ 6600 (OC)/ 6400 (OC)/ 6200 (OC)/ 6000 (OC)/ 5800 (OC)/ 5600 (JEDEC)/ 5400 (JEDEC)/ 5200 (JEDEC)/ 5000 (JEDEC)/ 4800 (JEDEC) MHz Dvoukanálová architektura paměti Podpora non-ECC, bez vyrovnávací paměti Podpora Intel Extreme Memory Profile (XMP) 3.0 OC
Sloty Intel CPU 1× PCIe 4.0 x16 slot Intel B760 čipová sada 1× PCIe 4.0 x16 slot (podporuje x4 režim) 1× PCIe 3.0 x1 slot
Grafika 2× HDMI 2.1 port, podporující max. rozlišení 4K při 60 Hz 2× DisplayPort 1.4 port, podporující max. rozlišení 4K při 60 Hz
Úložiště Intel CPU 1× M.2 slot, M Key, pro jednotky typu 2242/2260/2280 (PCIe 4.0 x4 režim) Intel B760 čipová sada 4× SATA 6 Gb/s port 1× M.2 slot, M key, pro jednotky typu 2242/2260/2280 (SATA a PCIe 4.0 x4 režim) Podpora RAID 0, RAID 1, RAID 5 a RAID 10 pro SATA jednotky
USB 1× USB-C 3.2 Gen1 port dostupný přes interní USB konektor 2× USB 3.2 Gen2 (USB 3.1) port na zadním panelu 6× USB 3.2 Gen1 (USB 3.0) port (2 porty na zadním panelu, 4 porty dostupné přes interní USB konektory) 6× USB 2.0 port (2 porty na zadním panelu, 4 porty dostupné přes interní USB konektory)
Audio Realtek ALC897 Codec 7.1kanálové High Definition Audio
LAN 1× Realtek RTL8125BG 2,5Gigabit LAN řadič
WLAN/ Bluetooth Intel Wi-Fi 6E Wi-Fi 802.11a/b/g/n/ac/ax Triple Band (2,4 GHz, 5 GHz, 6 GHz) Podpora MU-MIMO TX/RX Rychlost přenosu dat až 2,4 Gbps Bluetooth 5.3
Interní konektory 1× 24pin ATX hlavní napájecí konektor 2× 8pin 12V napájecí konektor 1× 4pin konektor ventilátoru CPU 1× 4pin konektor ventilátoru vodního chlazení 2× 4pin konektor systémového ventilátoru 2× konektor předního panelu 1× konektor detekce otevření skříně 1× audio konektor předního panelu 1× konektor pro sériový port 2× 3pin konektor ARGB_V2 LED 1× 4pin konektor RGB LED 1× konektor pro TPM modul (podpora TPM 2.0) 2× USB 2.0 konektor (podporuje 4× USB 2.0 port) 2× USB 3.2 Gen1 (USB 3.0) konektor (podporuje 4× USB 3.2 Gen1 port) 1× USB-C 3.2 Gen1 konektor 4× EZ Debug LED
Porty na zadním panelu 1× PS/2 port klávesnice a myši 2× DisplayPort 2× HDMI 2× USB 2.0 2× USB 3.2 Gen1 (USB 3.0) 2× USB 3.2 Gen2 (USB 3.1) 1× RJ-45 2× konektor Wi-Fi antény 3× audio jack
Rozměry 24,384 × 24,384 cm Micro ATX formát
Deska je vybavena grafickými výstupy pro použití s procesory s integrovaným grafickým jádrem. Základní deska grafickou kartu neobsahuje a bez použití odpovídajícího procesoru, budou tyto výstupy nefunkční.
CPU Podpora procesorů 12., 13. a 14. generace Intel Core/ Pentium Gold/ Celeron Patice LGA1700
Čipová sada Intel B760
Paměť 4× DDR5 paměťový slot, podpora až 192 GB Podpora DDR5 6800+ (OC)/ 6600 (OC)/ 6400 (OC)/ 6200 (OC)/ 6000 (OC)/ 5800 (OC)/ 5600 (JEDEC)/ 5400 (JEDEC)/ 5200 (JEDEC)/ 5000 (JEDEC)/ 4800 (JEDEC) MHz Dvoukanálová architektura paměti Podpora non-ECC, bez vyrovnávací paměti Podpora Intel Extreme Memory Profile (XMP) 3.0 OC
Sloty Intel CPU 1× PCIe 4.0 x16 slot Intel B760 čipová sada 1× PCIe 4.0 x16 slot (podporuje x4 režim) 1× PCIe 3.0 x1 slot
Grafika 2× HDMI 2.1 port, podporující max. rozlišení 4K při 60 Hz 2× DisplayPort 1.4 port, podporující max. rozlišení 4K při 60 Hz
Úložiště Intel CPU 1× M.2 slot, M Key, pro jednotky typu 2242/2260/2280 (PCIe 4.0 x4 režim) Intel B760 čipová sada 4× SATA 6 Gb/s port 1× M.2 slot, M key, pro jednotky typu 2242/2260/2280 (SATA a PCIe 4.0 x4 režim) Podpora RAID 0, RAID 1, RAID 5 a RAID 10 pro SATA jednotky
USB 1× USB-C 3.2 Gen1 port dostupný přes interní USB konektor 2× USB 3.2 Gen2 (USB 3.1) port na zadním panelu 6× USB 3.2 Gen1 (USB 3.0) port (2 porty na zadním panelu, 4 porty dostupné přes interní USB konektory) 6× USB 2.0 port (2 porty na zadním panelu, 4 porty dostupné přes interní USB konektory)
Audio Realtek ALC897 Codec 7.1kanálové High Definition Audio
LAN 1× Realtek RTL8125BG 2,5Gigabit LAN řadič
WLAN/ Bluetooth Intel Wi-Fi 6E Wi-Fi 802.11a/b/g/n/ac/ax Triple Band (2,4 GHz, 5 GHz, 6 GHz) Podpora MU-MIMO TX/RX Rychlost přenosu dat až 2,4 Gbps Bluetooth 5.3
Interní konektory 1× 24pin ATX hlavní napájecí konektor 2× 8pin 12V napájecí konektor 1× 4pin konektor ventilátoru CPU 1× 4pin konektor ventilátoru vodního chlazení 2× 4pin konektor systémového ventilátoru 2× konektor předního panelu 1× konektor detekce otevření skříně 1× audio konektor předního panelu 1× konektor pro sériový port 2× 3pin konektor ARGB_V2 LED 1× 4pin konektor RGB LED 1× konektor pro TPM modul (podpora TPM 2.0) 2× USB 2.0 konektor (podporuje 4× USB 2.0 port) 2× USB 3.2 Gen1 (USB 3.0) konektor (podporuje 4× USB 3.2 Gen1 port) 1× USB-C 3.2 Gen1 konektor 4× EZ Debug LED
Porty na zadním panelu 1× PS/2 port klávesnice a myši 2× DisplayPort 2× HDMI 2× USB 2.0 2× USB 3.2 Gen1 (USB 3.0) 2× USB 3.2 Gen2 (USB 3.1) 1× RJ-45 2× konektor Wi-Fi antény 3× audio jack
Rozměry 24,384 × 24,384 cm Micro ATX formát
