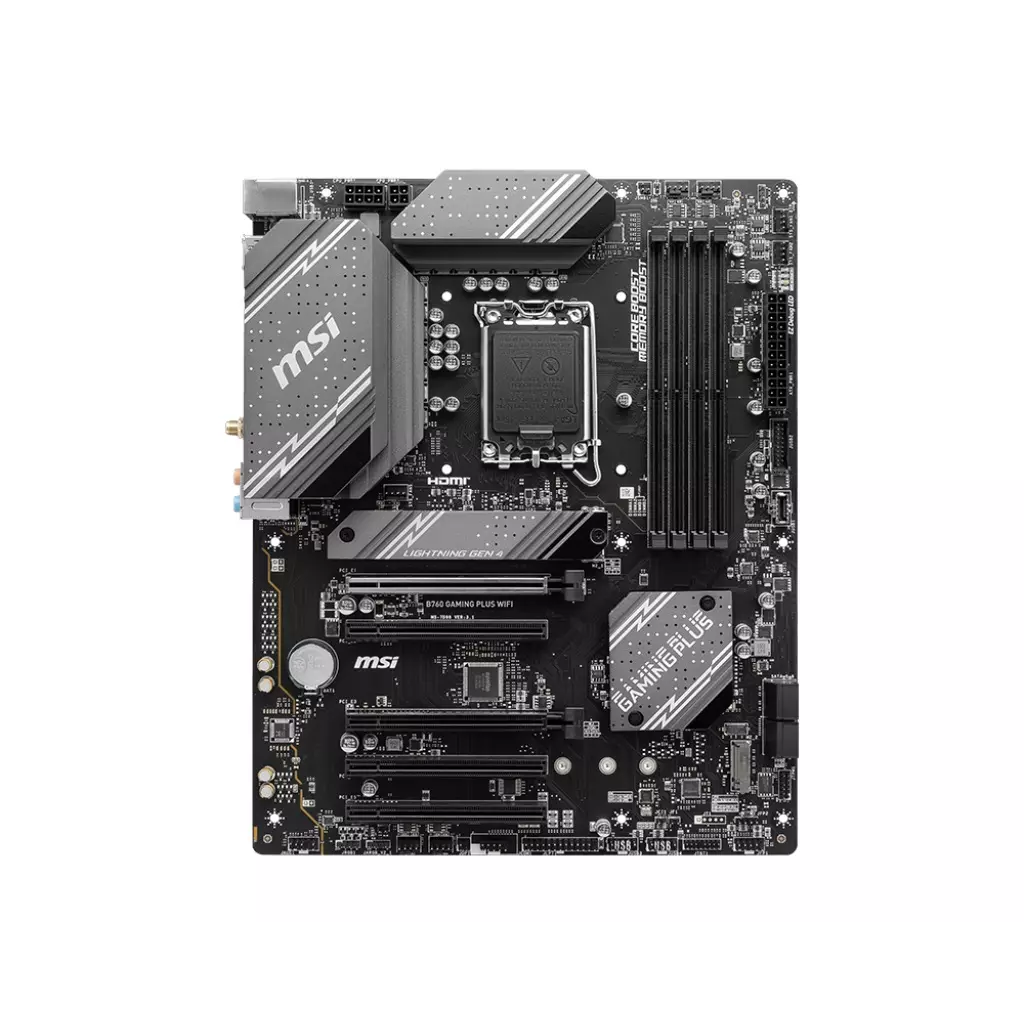

MSI B760 GAMING PLUS WIFI

CHIPSET INTEL B760 CPU Support Intel® Core™ 14th/ 13th/ 12th Gen Processors, Intel® Pentium® Gold and Celeron® Processors LGA 1700 MEMORY 4x DDR5, Maximum Memory Capacity 192GB Memory Support DDR5 6800+(OC)/ 6600(OC)/ 6400(OC)/ 6200(OC)/ 6000(OC)/ 5800(OC)/ 5600(JEDEC)/ 5400(JEDEC)/ 5200(JEDEC)/ 5000(JEDEC)/ 4800(JEDEC) MHz Max. overclocking frequency: • 1DPC 1R Max speed up to 6800+ MHz • 1DPC 2R Max speed up to 6400+ MHz • 2DPC 1R Max speed up to 6000+ MHz • 2DPC 2R Max speed up to 5600+ MHz Supports Intel® XMP 3.0 OC Supports Dual-Controller Dual-Channel mode Supports non-ECC, un-buffered memory ONBOARD GRAPHICS 1x HDMI™ Support HDMI™ 2.1 with HDR, maximum resolution of 4K 60Hz* 1x DisplayPort Support DP 1.4, maximum resolution of 4K 60Hz* *Available only on processors featuring integrated graphics. Graphics specifications may vary depending on the CPU installed. SLOT 5x PCI-E x16 slot PCI_E1 Gen PCIe 4.0 supports up to x16 (From CPU) PCI_E2 Gen PCIe 3.0 supports up to x1 (From Chipset) PCI_E3 Gen PCIe 4.0 supports up to x4 (From Chipset) PCI_E4 Gen PCIe 3.0 supports up to x1 (From Chipset) PCI_E5 Gen PCIe 3.0 supports up to x1 (From Chipset) STORAGE 2x M.2 M.2_1 Source (From CPU) supports up to PCIe 4.0 x4 , supports 22110/2280/2260/2242 devices M.2_2 Source (From Chipset) supports up to PCIe 4.0 x4 / SATA mode, supports 2280/2260/2242 devices 4x SATA 6G * SATA8 will be unavailable when installing M.2 SATA SSD in the M2_2 slot. RAID Supports RAID 0, RAID 1, RAID 5 and RAID 10 for SATA storage devices USB 4x USB 2.0 (Rear) 4x USB 2.0 (Front) 2x USB 3.2 Gen1 Type A (Front) 1x USB 3.2 Gen1 Type C (Front) 2x USB 3.2 Gen2 Type A (Rear) 1x USB 3.2 Gen2 Type C (Rear) LAN Realtek® RTL8125BG 2.5G LAN WIRELESS LAN & BLUETOOTH Intel® Wi-Fi 6E The Wireless module is pre-installed in the M.2 (Key-E) slot Supports MU-MIMO TX/RX, 2.4GHz / 5GHz / 6GHz* (160MHz) up to 2.4Gbps Supports 802.11 a/ b/ g/ n/ ac/ ax Supports Bluetooth® 5.3, FIPS, FISMA * Wi-Fi 6E 6GHz may depend on every country’s regulations and will be ready in Windows 11. ** Bluetooth 5.3 will be ready in Windows 10 build 21H1 and Windows 11. AUDIO Realtek® ALC897 Codec 7.1-Channel High Definition Audio Supports S/PDIF output INTERNAL IO 1x Power Connector(ATX_PWR) 2x Power Connector(CPU_PWR) 1x CPU Fan 1x Pump Fan 5x System Fan 2x Front Panel (JFP) 1x Chassis Intrusion (JCI) 1x Front Audio (JAUD) 1x Printer Port (JLPT) 1x Com Port (JCOM) 1x TBT connector (JTBT, supports RTD3) 2x Addressable V2 RGB LED connector (JARGB_V2) 1x RGB LED connector(JRGB) 1x TPM pin header(Support TPM 2.0) 4x USB 2.0 ports 2x USB 3.2 Gen1 Type A ports 1x USB 3.2 Gen1 Type C ports LED FEATURE 4x EZ Debug LED BACK PANEL PORTS Keyboard / Mouse DisplayPort 2.5G LAN USB 2.0 Wi-Fi / Bluetooth Audio Connectors USB 2.0 HDMI™ USB 3.2 Gen 2 10Gbps (Type-A) USB 3.2 Gen 2 10Gbps (Type-C) S/PDIF-OUT OPERATING SYSTEM Support for Windows® 11 64-bit, Windows® 10 64-bit PCB INFO ATX 243.84mmx304.8mm

CHIPSET INTEL B760 CPU Support Intel® Core™ 14th/ 13th/ 12th Gen Processors, Intel® Pentium® Gold and Celeron® Processors LGA 1700 MEMORY 4x DDR5, Maximum Memory Capacity 192GB Memory Support DDR5 6800+(OC)/ 6600(OC)/ 6400(OC)/ 6200(OC)/ 6000(OC)/ 5800(OC)/ 5600(JEDEC)/ 5400(JEDEC)/ 5200(JEDEC)/ 5000(JEDEC)/ 4800(JEDEC) MHz Max. overclocking frequency: • 1DPC 1R Max speed up to 6800+ MHz • 1DPC 2R Max speed up to 6400+ MHz • 2DPC 1R Max speed up to 6000+ MHz • 2DPC 2R Max speed up to 5600+ MHz Supports Intel® XMP 3.0 OC Supports Dual-Controller Dual-Channel mode Supports non-ECC, un-buffered memory ONBOARD GRAPHICS 1x HDMI™ Support HDMI™ 2.1 with HDR, maximum resolution of 4K 60Hz* 1x DisplayPort Support DP 1.4, maximum resolution of 4K 60Hz* *Available only on processors featuring integrated graphics. Graphics specifications may vary depending on the CPU installed. SLOT 5x PCI-E x16 slot PCI_E1 Gen PCIe 4.0 supports up to x16 (From CPU) PCI_E2 Gen PCIe 3.0 supports up to x1 (From Chipset) PCI_E3 Gen PCIe 4.0 supports up to x4 (From Chipset) PCI_E4 Gen PCIe 3.0 supports up to x1 (From Chipset) PCI_E5 Gen PCIe 3.0 supports up to x1 (From Chipset) STORAGE 2x M.2 M.2_1 Source (From CPU) supports up to PCIe 4.0 x4 , supports 22110/2280/2260/2242 devices M.2_2 Source (From Chipset) supports up to PCIe 4.0 x4 / SATA mode, supports 2280/2260/2242 devices 4x SATA 6G * SATA8 will be unavailable when installing M.2 SATA SSD in the M2_2 slot. RAID Supports RAID 0, RAID 1, RAID 5 and RAID 10 for SATA storage devices USB 4x USB 2.0 (Rear) 4x USB 2.0 (Front) 2x USB 3.2 Gen1 Type A (Front) 1x USB 3.2 Gen1 Type C (Front) 2x USB 3.2 Gen2 Type A (Rear) 1x USB 3.2 Gen2 Type C (Rear) LAN Realtek® RTL8125BG 2.5G LAN WIRELESS LAN & BLUETOOTH Intel® Wi-Fi 6E The Wireless module is pre-installed in the M.2 (Key-E) slot Supports MU-MIMO TX/RX, 2.4GHz / 5GHz / 6GHz* (160MHz) up to 2.4Gbps Supports 802.11 a/ b/ g/ n/ ac/ ax Supports Bluetooth® 5.3, FIPS, FISMA * Wi-Fi 6E 6GHz may depend on every country’s regulations and will be ready in Windows 11. ** Bluetooth 5.3 will be ready in Windows 10 build 21H1 and Windows 11. AUDIO Realtek® ALC897 Codec 7.1-Channel High Definition Audio Supports S/PDIF output INTERNAL IO 1x Power Connector(ATX_PWR) 2x Power Connector(CPU_PWR) 1x CPU Fan 1x Pump Fan 5x System Fan 2x Front Panel (JFP) 1x Chassis Intrusion (JCI) 1x Front Audio (JAUD) 1x Printer Port (JLPT) 1x Com Port (JCOM) 1x TBT connector (JTBT, supports RTD3) 2x Addressable V2 RGB LED connector (JARGB_V2) 1x RGB LED connector(JRGB) 1x TPM pin header(Support TPM 2.0) 4x USB 2.0 ports 2x USB 3.2 Gen1 Type A ports 1x USB 3.2 Gen1 Type C ports LED FEATURE 4x EZ Debug LED BACK PANEL PORTS Keyboard / Mouse DisplayPort 2.5G LAN USB 2.0 Wi-Fi / Bluetooth Audio Connectors USB 2.0 HDMI™ USB 3.2 Gen 2 10Gbps (Type-A) USB 3.2 Gen 2 10Gbps (Type-C) S/PDIF-OUT OPERATING SYSTEM Support for Windows® 11 64-bit, Windows® 10 64-bit PCB INFO ATX 243.84mmx304.8mm

MSI B760 GAMING PLUS WIFI

MSI B760 GAMING PLUS WIFI Chipset: Intel® B760 Rozměrový formát: ATX (304,8x243,84mm) Podpora pro procesory: Intel® Core™ 14./13./12. generace, Intel® Pentium® Gold a Celeron® Patice procesoru: LGA1700 Paměť: * 4x paměťový slot DDR5, maximální kapacita 192GB * DDR5 6800+(OC)/6600(OC)/6400(OC)/6200(OC)/6000(OC)/5800(OC)/5600(JEDEC)/5400(JEDEC)/5200(JEDEC)/5000(JEDEC)/4800(JEDEC)MT/s * Intel® XMP 3.0 OC Grafické výstupy: * 1x HDMI™ 2.1 s HDR * 1x DisplayPort 1.4 Zvuková karta: 7.1-Channel High Definition Audio, kodek Realtek® ALC897 Ethernet: Realtek® RTL8125BG 2,5G LAN WLAN + Bluetooth: Intel® Wi-Fi 6E + Bluetooth® 5.3 Rozšiřující sloty: * 5x PCI-E x16 Úložný prostor: celkem podporuje 2 sloty M.2 a 4 porty SATA 6Gb/s * 1x M.2_1, M key, typ 22110/2280/2260/2242 - podpora PCIe 4.0 x4 * 1x M.2_2, M key, typ 2280/2260/2242 - podpora SATA a PCIe 4.0 x4 * 4x port SATA 6Gb/s RAID řadič: podpora RAID 0/1/5/10 pro úložná zařízení SATA USB: Zadní USB (celkem 7 portů) * 1x USB 3.2 Gen2 typ C * 2x USB 3.2 Gen2 * 4x USB 2.0 Přední USB (celkem 7 portů) * 1x USB 3.2 Gen1 typ C * 2x USB 3.2 Gen1 typ A * 4x USB 2.0 Porty na zadním panelu: * 1x USB 3.2 Gen 2 10Gb/s (typ C) * 2x USB 3.2 Gen 2 10Gb/s (typ-A) * 4x USB 2.0 * 1x HDMI® * 1x DisplayPort * 1x RJ-45 2,5G LAN * 1x Wi-Fi/Bluetooth * 1x PS/2 pro klávesnici/myš * 5x audio jack * 1x optický S/PDIF Out Interní porty: Napájení * 1x napájecí konektor (ATX_PWR) * 2x napájecí konektor (CPU_PWR) Související s ventilátorem a chlazením * 1x CPU Fan * 1x Pump Fan * 5x System Fan Související s úložištěm * 4x SATA 6Gb/s konektor * 2x slot M.2 USB * 1x USB 3.2 Gen1 typ C * 2x USB 3.2 Gen1 typ A * 4x USB 2.0 Osvětlení LED * 2x adresovatelný V2 RGB LED konektor (JARGB_V2) * 1x RGB LED konektor (JRGB) * 4x EZ Debug LED Ostatní * 2x Front Panel (JFP) * 1x Chassis Intrusion (JCI) * 1x Front Audio (JAUD) * 1x Printer Port (JLPT) * 1x Com Port (JCOM) * 1x TBT konektor (JTBT, podporuje RTD3) * 1x TPM pin header (podpora TPM 2.0) Příslušenství: * kabely SATA * I/O záslepka * M.2 šroub/standoff set * Wi-Fi anténa * uživatelská příručka Odkaz na stránku výrobce: https://www.msi.com/Motherboard/B760-GAMING-PLUS-WIFI/

MSI B760 GAMING PLUS WIFI

Deska je vybavena grafickými výstupy pro použití s procesory s integrovaným grafickým jádrem. Základní deska grafickou kartu neobsahuje a bez použití odpovídajícího procesoru, budou tyto výstupy nefunkční.

CPU Podpora procesorů 12., 13. a 14. generace Intel Core/ Pentium Gold/ Celeron Patice LGA1700

Čipová sada Intel B760

Paměť 4× DDR5 paměťový slot, podpora až 192 GB Podpora DDR5 6800+ (OC)/ 6600 (OC)/ 6400 (OC)/ 6200 (OC)/ 6000 (OC)/ 5800 (OC)/ 5600 (JEDEC)/ 5400 (JEDEC)/ 5200 (JEDEC)/ 5000 (JEDEC)/ 4800 (JEDEC) MHz Dvoukanálová architektura paměti Podpora non-ECC, bez vyrovnávací paměti Podpora Intel Extreme Memory Profile (XMP) 3.0 OC

Sloty Intel CPU 1× PCIe 4.0 x16 slot Intel B760 čipová sada 1× PCIe 4.0 x16 slot (podporuje x4 režim) 3× PCIe 3.0 x16 slot (podporuje x1 režim)

Grafika 1× HDMI 2.1 port, podporující max. rozlišení 4K při 60 Hz 1× DisplayPort 1.4 port, podporující max. rozlišení 4K při 60 Hz

Úložiště Intel CPU 1× M.2 slot, M Key, pro jednotky typu 2242/2260/2280/22110 (PCIe 4.0 x4 režim) Intel B760 čipová sada 4× SATA 6 Gb/s port 1× M.2 slot, M key, pro jednotky typu 2242/2260/2280 (SATA a PCIe 4.0 x4 režim) Podpora RAID 0, RAID 1, RAID 5 a RAID 10 pro SATA jednotky

USB 1× USB-C 3.2 Gen2 port na zadním panelu 8× USB 2.0 port (4 porty na zadním panelu, 4 porty dostupné přes interní USB konektory) 2× USB 3.2 Gen1 (USB 3.0) port dostupný přes interní USB konektor 1× USB-C 3.2 Gen1 port dostupný přes interní USB konektor 2× USB 3.2 Gen2 (USB 3.1) port na zadním panelu

Audio Realtek ALC897 Codec 7.1kanálové High Definition Audio Podpora S/PDIF výstupu

LAN 1× Realtek RTL8125BG 2,5Gigabit LAN řadič

WLAN/ Bluetooth Intel Wi-Fi 6E Wi-Fi 802.11a/b/g/n/ac/ax Triple Band (2,4 GHz, 5 GHz, 6 GHz) Podpora MU-MIMO TX/RX Rychlost přenosu dat až 2,4 Gbps Bluetooth 5.3

Interní konektory 1× 24pin ATX hlavní napájecí konektor 1× 8pin 12V napájecí konektor 1× 4pin ATX 12V napájecí konektor 1× 4pin konektor ventilátoru CPU 1× 4pin konektor ventilátoru vodního chlazení 5× 4pin konektor systémového ventilátoru 2× konektor předního panelu 1× konektor detekce otevření skříně 1× audio konektor předního panelu 1× konektor pro TPM modul (podpora TPM 2.0) 1× konektor pro paralelní port 1× konektor pro sériový port 1× konektor TBT (podpora RTD3) 2× 3pin konektor ARGB_V2 LED 1× 4pin konektor RGB LED 1× propojka Clear CMOS 2× USB 2.0 konektor (podporuje 4× USB 2.0 port) 1× USB 3.2 Gen1 (USB 3.0) konektor (podporuje 2× USB 3.2 Gen1 port) 1× USB-C 3.2 Gen1 konektor 4× EZ Debug LED 2× M.2 slot, M Key 4× SATA 6 Gb/s konektor

Porty na zadním panelu 1× PS/2 port klávesnice a myši 1× DisplayPort 1× HDMI 4× USB 2.0 2× USB 3.2 Gen2 (USB 3.1) 1× USB-C 3.2 Gen2 (USB 3.1) 1× RJ-45 2× konektor Wi-Fi antény 5× audio jack 1× optický S/PDIF výstup

Rozměry 30,48 × 24,384 cm ATX formát

MSI B760 GAMING PLUS WIFI Chipset: Intel® B760 Rozměrový formát: ATX (304,8x243,84mm) Podpora pro procesory: Intel® Core™ 14./13./12. generace, Intel® Pentium® Gold a Celeron® Patice procesoru: LGA1700 Paměť: * 4x paměťový slot DDR5, maximální kapacita 192GB * DDR5 6800+(OC)/6600(OC)/6400(OC)/6200(OC)/6000(OC)/5800(OC)/5600(JEDEC)/5400(JEDEC)/5200(JEDEC)/5000(JEDEC)/4800(JEDEC)MT/s * Intel® XMP 3.0 OC Grafické výstupy: * 1x HDMI™ 2.1 s HDR * 1x DisplayPort 1.4 Zvuková karta: 7.1-Channel High Definition Audio, kodek Realtek® ALC897 Ethernet: Realtek® RTL8125BG 2,5G LAN WLAN + Bluetooth: Intel® Wi-Fi 6E + Bluetooth® 5.3 Rozšiřující sloty: * 5x PCI-E x16 Úložný prostor: celkem podporuje 2 sloty M.2 a 4 porty SATA 6Gb/s * 1x M.2_1, M key, typ 22110/2280/2260/2242 - podpora PCIe 4.0 x4 * 1x M.2_2, M key, typ 2280/2260/2242 - podpora SATA a PCIe 4.0 x4 * 4x port SATA 6Gb/s RAID řadič: podpora RAID 0/1/5/10 pro úložná zařízení SATA USB: Zadní USB (celkem 7 portů) * 1x USB 3.2 Gen2 typ C * 2x USB 3.2 Gen2 * 4x USB 2.0 Přední USB (celkem 7 portů) * 1x USB 3.2 Gen1 typ C * 2x USB 3.2 Gen1 typ A * 4x USB 2.0 Porty na zadním panelu: * 1x USB 3.2 Gen 2 10Gb/s (typ C) * 2x USB 3.2 Gen 2 10Gb/s (typ-A) * 4x USB 2.0 * 1x HDMI® * 1x DisplayPort * 1x RJ-45 2,5G LAN * 1x Wi-Fi/Bluetooth * 1x PS/2 pro klávesnici/myš * 5x audio jack * 1x optický S/PDIF Out Interní porty: Napájení * 1x napájecí konektor (ATX_PWR) * 2x napájecí konektor (CPU_PWR) Související s ventilátorem a chlazením * 1x CPU Fan * 1x Pump Fan * 5x System Fan Související s úložištěm * 4x SATA 6Gb/s konektor * 2x slot M.2 USB * 1x USB 3.2 Gen1 typ C * 2x USB 3.2 Gen1 typ A * 4x USB 2.0 Osvětlení LED * 2x adresovatelný V2 RGB LED konektor (JARGB_V2) * 1x RGB LED konektor (JRGB) * 4x EZ Debug LED Ostatní * 2x Front Panel (JFP) * 1x Chassis Intrusion (JCI) * 1x Front Audio (JAUD) * 1x Printer Port (JLPT) * 1x Com Port (JCOM) * 1x TBT konektor (JTBT, podporuje RTD3) * 1x TPM pin header (podpora TPM 2.0) Příslušenství: * kabely SATA * I/O záslepka * M.2 šroub/standoff set * Wi-Fi anténa * uživatelská příručka Odkaz na stránku výrobce: https://www.msi.com/Motherboard/B760-GAMING-PLUS-WIFI/
