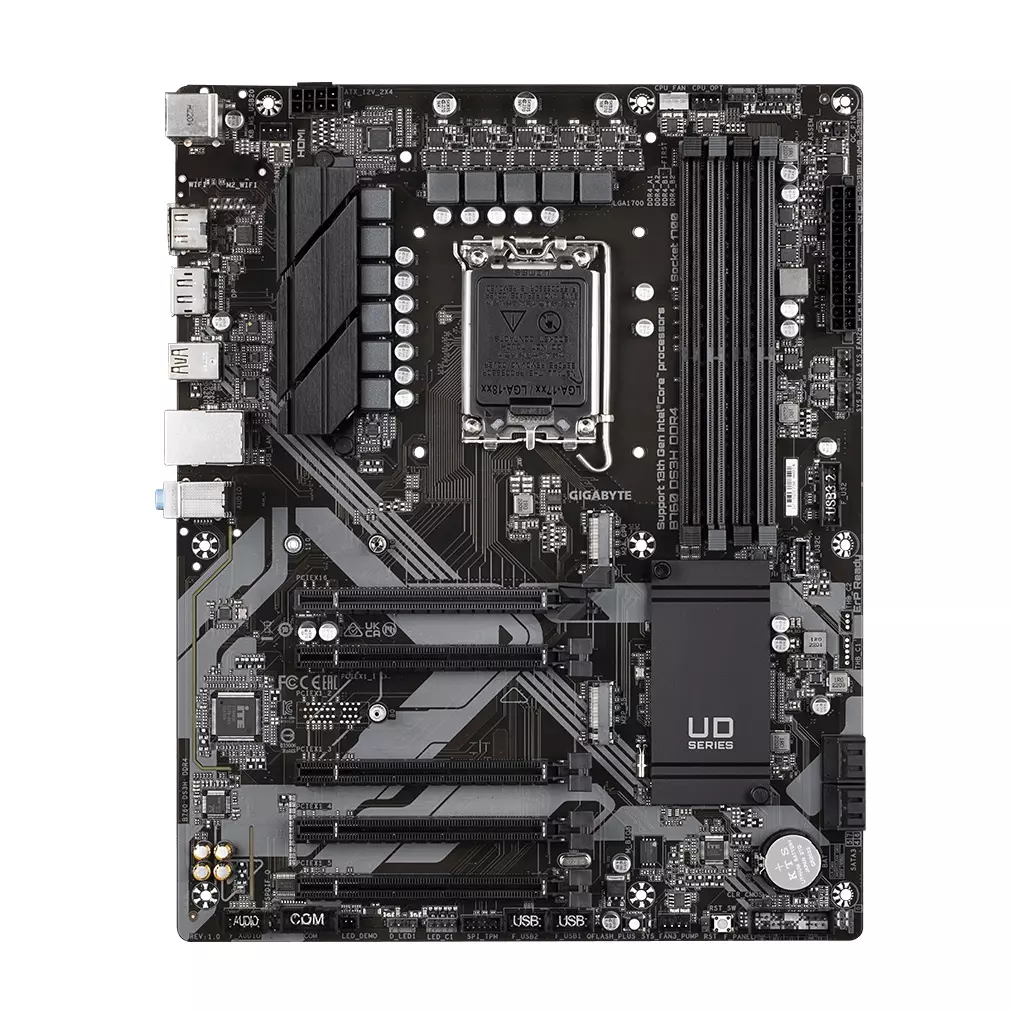

GIGABYTE B760 DS3H DDR4/LGA 1700/ATX

procesor Patice LGA1700: Podpora procesorů Intel® Core ™, Pentium® Gold a Celeron® 13. a 12. generace L3 cache se liší podle CPU (Další informace naleznete v části „Seznam podpory CPU“.) Čipová sada Čipová sada Intel® B760 Express Paměť Podpora DDR4 5333(OC)/ 5133(OC)/ 5000(OC)/ 4933(OC)/ 4800(OC)/ 4700(OC)/ 4600(OC)/ 4500(OC)/ 4400(OC)/ 4300( OC)/ 4266(OC)/ 4133(OC)/ 4000(OC)/ 3866(OC)/ 3800(OC)/ 3733(OC)/ 3666(OC)/ 3600(OC)/ 3466(OC)/ 3400( OC)/ 3333(OC)/ 3300(OC)/ 3200/ 3000/ 2933/ 2666/ 2400/ 2133 MT/s paměťové moduly 4 x DDR DIMM patice podporující až 128 GB (kapacita 32 GB single DIMM) systémové paměti Dvoukanálová architektura paměti Podpora paměťových modulů DIMM bez vyrovnávací paměti ECC 1Rx8/2Rx8 (fungují v režimu bez ECC) Podpora paměťových modulů DIMM bez vyrovnávací paměti bez ECC 1Rx8/2Rx8/1Rx16 Podpora paměťových modulů Extreme Memory Profile (XMP). (Další informace naleznete v části „Seznam podpory paměti“.) Palubní grafika Integrovaný grafický procesor – podpora Intel ® HD Graphics: 1 x HDMI port, podporuje maximální rozlišení 4096x2160@60 Hz * Podpora pro HDMI 2.0 verze a HDCP 2.3. 1 x DisplayPort, podporuje maximální rozlišení 4096 x 2304 při 60 Hz * Podpora pro DisplayPort verze 1.2 a HDCP 2.3 (Grafické specifikace se mohou lišit v závislosti na podpoře CPU.) Zvuk Zvukový kodek Realtek® Zvuk s vysokým rozlišením 2/4/5.1/7.1-kanál * Funkčnost audio konektoru můžete změnit pomocí audio softwaru. Chcete-li nakonfigurovat 7.1kanálový zvuk, přejděte do zvukového softwaru pro nastavení zvuku. Podpora výstupu S/PDIF LAN Čip Realtek ® GbE LAN (1 Gbps/100 Mbps) Rozšiřující sloty PROCESOR: 1 x PCI Express x16 slot, podporuje PCIe 4.0 a běží na x16 (PCIEX16) * Chcete-li dosáhnout optimálního výkonu, pokud chcete nainstalovat pouze jednu grafickou kartu PCI Express, nezapomeňte ji nainstalovat do slotu PCIEX16. Čipová sada: 4 x PCI Express x16 sloty, podporující PCIe 3.0 a běžící na x1 (PCIEX1_1, PCIEX1_3~PCIEX1_5) Rozhraní úložiště PROCESOR: 1 x M.2 konektor (Socket 3, M klíč, typ 22110/2280 PCIe 4.0 x4/x2 podpora SSD) (M2A_CPU) Čipová sada: 1 x M.2 konektor (Socket 3, M klíč, typ 2280 PCIe 4.0 x4/x2 podpora SSD) (M2P_SB) 4 x SATA 6Gb/s konektory Podpora RAID 0, RAID 1, RAID 5 a RAID 10 pro úložná zařízení SATA USB Čipová sada: 1 x port USB Type-C ® na zadním panelu s podporou USB 3.2 Gen 2x2 1 x port USB Type-C ® s podporou USB 3.2 Gen 1, dostupný přes interní USB header 1 x port USB 3.2 Gen 2 Type-A (červený) na zadním panelu 2 x USB 3.2 Gen 1 porty dostupné přes interní USB header 4 x USB 2.0/1.1 porty na zadním panelu Čipová sada + 2 rozbočovače USB 2.0: 4 x USB 2.0/1.1 porty dostupné přes interní USB headery Interní I/O konektory 1 x 24pinový hlavní napájecí konektor ATX 1 x 8pinový napájecí konektor ATX 12V 1 x hlavička ventilátoru CPU 1 x CPU ventilátor/hlavička čerpadla vodního chlazení 3 x hlavičky systémového ventilátoru 1 x systémový ventilátor/hlavice čerpadla vodního chlazení 2 x adresovatelné záhlaví LED pásku 2 x RGB LED pásek záhlaví 2 x M.2 Socket 3 konektory 4 x SATA 6Gb/s konektory 1 x záhlaví předního panelu 1 x audio header na předním panelu 1 x S/PDIF Out header 1 x konektor USB Type-C ® s podporou USB 3.2 Gen 1 1 x USB 3.2 Gen 1 header 2 x USB 2.0/1.1 headery 1 x záhlaví Trusted Platform Module (pouze pro modul GC-TPM2.0 SPI/GC-TPM2.0 SPI 2.0) 1 x záhlaví sériového portu 1 x tlačítko Q-Flash Plus 1x resetovací tlačítko 1 x resetovací propojka 1 x Clear CMOS jumper Konektory zadního panelu 1 x PS/2 port pro klávesnici/myš 1 x port USB Type-C ® s podporou USB 3.2 Gen 2x2 1 x port USB 3.2 Gen 2 typu A (červený) 4 x USB 2.0/1.1 porty 1 x HDMI port 1x DisplayPort 1x port RJ-45 3x audio jack I/O Controller iTE ® I/O Controller Chip H/W monitorování Detekce napětí Detekce teploty Detekce otáček ventilátoru Detekce průtoku vodního chlazení Varování při selhání ventilátoru Ovládání rychlosti ventilátoru * Zda je funkce ovládání rychlosti ventilátoru (čerpadla) podporována, závisí na nainstalovaném ventilátoru (čerpadla). BIOS 1 x 128 Mbit flash Použití licencovaného AMI UEFI BIOS PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0 Jedinečné vlastnosti Podpora pro GIGABYTE Control Center (GCC) * Dostupné aplikace v GCC se mohou lišit podle modelu základní desky. Podporované funkce jednotlivých aplikací se také mohou lišit v závislosti na specifikacích základní desky. Podpora pro Q-Flash Podpora pro Q-Flash Plus Dodávaný software Norton ® Internet Security (verze OEM) Software pro správu šířky pásma LAN Operační systém Podpora pro Windows 11 64-bit Podpora pro Windows 10 64-bit Form Factor Formát ATX; Rozměr 30,5 cm x 24,4 cm

GIGABYTE B760 DS3H DDR4 (rev. 1.0) Chipset: Intel® B760 Express Rozměrový formát: ATX (305x244mm) Podpora pro procesory: 13. a 12. generace Intel® Core™, Pentium® Gold a Celeron® Patice procesoru: LGA1700 Paměť: * 4x DIMM patice podporující až 128GB, DDR4 5333(OC)/5133(OC)/5000(OC)/4933(OC)/4800(OC)/4700(OC)/4600(OC)/4500(OC)/4400(OC)/4300(OC)/4266(OC)/4133(OC)/4000(OC)/3866(OC)/3800(OC)/3733(OC)/3666(OC)/3600(OC)/3466(OC)/3400(OC)/3333(OC)/3300(OC)/3200/3000/2933/2800/2666/2400/2133MT/s * dvoukanálová architektura paměti * podpora paměťových modulů Extreme Memory Profile (XMP) Grafické výstupy: * 1x DisplayPort 1.2 * 1x HDMI® 2.0 Zvuková karta: Realtek 7.1 Surround Sound High Definition Audio CODEC Ethernet: Realtek® GbE LAN WLAN + Bluetooth: ne Rozšiřující sloty: * 1x PCI Express x16 s podporou PCIe 4.0 a běžícím na x16 (PCIEX16) * 4x PCI Express x16 s podporou PCIe 3.0 a běžícím na x1 (PCIEX1_1, PCIEX1_3~PCIEX1_5) Úložný prostor: celkem podporuje 2 sloty M.2 a 4 porty SATA 6Gb/s * 1x M.2, M key, typ 22110/2280 - podpora PCIe 4.0 x4/x2 SSD (M2A_CPU) * 1x M.2, M key, typ 2280 - podpora PCIe 4.0 x4/x2 SSD (M2P_SB) * 4x port SATA 6Gb/s RAID řadič: podpora RAID 0/1/5/10 pro úložná zařízení SATA USB: Zadní USB (celkem 6 portů) * 1x USB typ-C® s podporou USB 3.2 Gen 2x2 * 1x USB 3.2 Gen 2 typu A (červený) * 4x USB 2.0/1.1 Přední USB (celkem 7 portů) * 1x USB typ-C® konektor - podpora USB 3.2 Gen 1 * 1x USB 3.2 Gen 1 header - podpora dalších 2 portů USB 3.2 Gen 1 * 2x USB 2.0/1.1 header - podpora dalších 4 portů USB 2.0/1.1 Porty na zadním panelu: * 1x USB typ-C® s podporou USB 3.2 Gen 2x2 * 1x USB 3.2 Gen 2 typu A (červený) * 4x USB 2.0/1.1 * 1x DisplayPort 1.2 * 1x HDMI 2.0 * 1x RJ-45 * 3x audio jack * 1x PS/2 pro klávesnici/myš Interní porty: Napájení * 1x 24-pin ATX hlavní napájecí konektor * 1x 8-pin ATX 12V napájecí konektor Související s ventilátorem a chlazením * 1x CPU fan header * 1x CPU fan/water cooling pump header * 3x system fan header * 1x system fan/water cooling pump header Související s úložištěm * 2x M.2 slot (Key M) * 4x SATA 6Gb/s port USB * 1x USB typ-C® header s podporou USB 3.2 Gen 1 * 1x USB 3.2 Gen 1 header * 2x USB 2.0/1.1 header Ostatní * 2x adresovatelný LED strip header * 2x RGB LED strip header * 1x front panel header * 1x front panel audio header * 1x S/PDIF Out header * 1x Trusted Platform Module header (pouze pro modul GC-TPM2.0 SPI/GC-TPM2.0 SPI 2.0) * 1x serial port header * 1x tlačítko reset * 1x tlačítko Q-Flash Plus * 1x reset jumper * 1x Clear CMOS jumper BIOS: 1x 128Mb flash, AMI UEFI BIOS Odkaz na stránku výrobce: https://www.gigabyte.com/Motherboard/B760-DS3H-DDR4-rev-10#kf

GIGABYTE B760 DS3H DDR4 (rev. 1.0) Chipset: Intel® B760 Express Rozměrový formát: ATX (305x244mm) Podpora pro procesory: 14., 13. a 12. generace Intel® Core™, Pentium® Gold a Celeron® Patice procesoru: LGA1700 Paměť: * 4x DIMM patice podporující až 128GB, DDR4 5333(OC)/5133(OC)/5000(OC)/4933(OC)/4800(OC)/4700(OC)/4600(OC)/4500(OC)/4400(OC)/4300(OC)/4266(OC)/4133(OC)/4000(OC)/3866(OC)/3800(OC)/3733(OC)/3666(OC)/3600(OC)/3466(OC)/3400(OC)/3333(OC)/3300(OC)/3200/3000/2933/2800/2666/2400/2133MT/s * dvoukanálová architektura paměti * podpora paměťových modulů Extreme Memory Profile (XMP) Grafická karta: * 1x DisplayPort 1.2 * 1x HDMI® 2.0 Zvuková karta: Realtek 7.1 Surround Sound High Definition Audio CODEC Ethernet: Realtek® GbE LAN WLAN + Bluetooth: ne Rozšiřující sloty: * 1x PCI Express x16 s podporou PCIe 4.0 a běžícím na x16 (PCIEX16) * 4x PCI Express x16 s podporou PCIe 3.0 a běžícím na x1 (PCIEX1_1, PCIEX1_3~PCIEX1_5) Úložný prostor: celkem podporuje 2 sloty M.2 a 4 porty SATA 6Gb/s * 1x M.2, M key, typ 22110/2280 - podpora PCIe 4.0 x4/x2 SSD (M2A_CPU) * 1x M.2, M key, typ 2280 - podpora PCIe 4.0 x4/x2 SSD (M2P_SB) * 4x port SATA 6Gb/s RAID řadič: podpora RAID 0/1/5/10 pro úložná zařízení SATA USB: Zadní USB (celkem 6 portů) * 1x USB typ-C® s podporou USB 3.2 Gen 2x2 * 1x USB 3.2 Gen 2 typu A (červený) * 4x USB 2.0/1.1 Přední USB (celkem 7 portů) * 1x USB typ-C® konektor - podpora USB 3.2 Gen 1 * 1x USB 3.2 Gen 1 header - podpora dalších 2 portů USB 3.2 Gen 1 * 2x USB 2.0/1.1 header - podpora dalších 4 portů USB 2.0/1.1 Porty na zadním panelu: * 1x USB typ-C® s podporou USB 3.2 Gen 2x2 * 1x USB 3.2 Gen 2 typu A (červený) * 4x USB 2.0/1.1 * 1x DisplayPort 1.2 * 1x HDMI 2.0 * 1x RJ-45 * 3x audio jack * 1x PS/2 pro klávesnici/myš Interní porty: Napájení * 1x 24-pin ATX hlavní napájecí konektor * 1x 8-pin ATX 12V napájecí konektor Související s ventilátorem a chlazením * 1x CPU fan header * 1x CPU fan/water cooling pump header * 3x system fan header * 1x system fan/water cooling pump header Související s úložištěm * 2x M.2 slot (Key M) * 4x SATA 6Gb/s port USB * 1x USB typ-C® header s podporou USB 3.2 Gen 1 * 1x USB 3.2 Gen 1 header * 2x USB 2.0/1.1 header Ostatní * 2x adresovatelný LED strip header * 2x RGB LED strip header * 1x front panel header * 1x front panel audio header * 1x S/PDIF Out header * 1x Trusted Platform Module header (pouze pro modul GC-TPM2.0 SPI/GC-TPM2.0 SPI 2.0) * 1x serial port header * 1x tlačítko reset * 1x tlačítko Q-Flash Plus * 1x reset jumper * 1x Clear CMOS jumper BIOS: 1x 128Mb flash, AMI UEFI BIOS Odkaz na stránku výrobce: https://www.gigabyte.com/Motherboard/B760-DS3H-DDR4-rev-10#kf

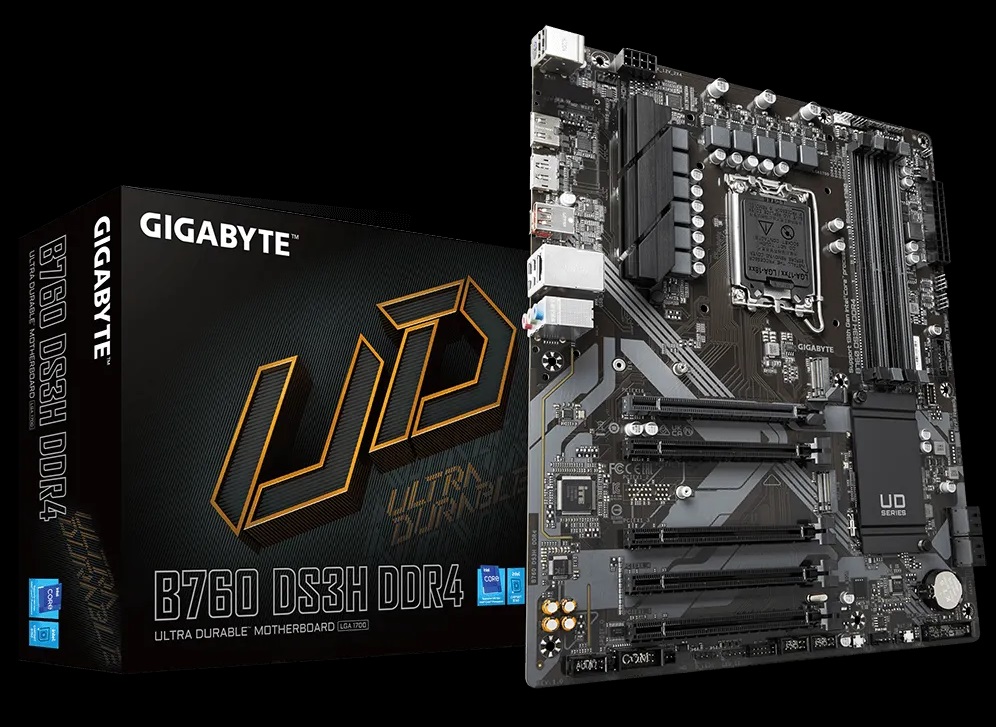

B760 DS3H DDR4

• Supports Intel Core™ 14th/ 13th /12th processors
• Unparalleled Performance:Hybrid 8+2+1 Phases Digital VRM Solution
• Dual Channel DDR4:4*DIMMs XMP Memory Module Support
• Next Generation Storage:2*PCIe 4.0 x4 M.2 Connectors
• EZ-Latch:PCIe 4.0x16 Slot with Quick Release Design
• Fast Networks:GbE LAN
• Extended Connectivity:Rear USB-C 20Gb/s, DP, HDMI
• Smart Fan 6:Features Multiple Temperature Sensors, Hybrid Fan Headers with FAN STOP
• Q-Flash Plus:Update BIOS Without Installing the CPU, Memory and Graphics Card

CPU

LGA1700 socket: Support for the 14th, 13th, and 12th Generation Intel Core™, Pentium Gold and Celeron Processors L3 cache varies with CPU (Please refer "CPU Support List" for more information.)

Chipset

Intel B760 Express Chipset

Memory

Support for DDR4 5333(O.C.)/ 5133(O.C.)/ 5000(O.C.)/ 4933(O.C.)/ 4800(O.C.)/ 4700(O.C.)/ 4600(O.C.)/ 4500(O.C.)/ 4400(O.C.)/ 4300(O.C.)/ 4266(O.C.)/ 4133(O.C.)/ 4000(O.C.)/ 3866(O.C.)/ 3800(O.C.)/ 3733(O.C.)/ 3666(O.C.)/ 3600(O.C.)/ 3466(O.C.)/ 3400(O.C.)/ 3333(O.C.)/ 3300(O.C.)/ 3200/ 3000/ 2933/ 2666/ 2400/ 2133 MT/s memory modules 4 x DDR DIMM sockets supporting up to 128 GB (32 GB single DIMM capacity) of system memory Dual channel memory architecture Support for ECC Un-buffered DIMM 1Rx8/2Rx8 memory modules (operate in non-ECC mode) Support for non-ECC Un-buffered DIMM 1Rx8/2Rx8/1Rx16 memory modules Support for Extreme Memory Profile (XMP) memory modules (Please refer "Memory Support List" for more information.)

Onboard Graphics

Integrated Graphics Processor-Intel HD Graphics support: 1 x HDMI port, supporting a maximum resolution of 4096x2160@60 Hz * Support for HDMI 2.1 version and HDCP 2.3. 1 x DisplayPort, supporting a maximum resolution of 4096x2304@60 Hz * Support for DisplayPort 1.2 version and HDCP 2.3 (Graphics specifications may vary depending on CPU support.)

Audio

Realtek Audio CODEC High Definition Audio 2/4/5.1/7.1-channel * You can change the functionality of an audio jack using the audio software. To configure 7.1-channel audio, access the audio software for audio settings. Support for S/PDIF Out

LAN

Realtek GbE LAN chip (1 Gbps/100 Mbps)

Expansion Slots

CPU: 1 x PCI Express x16 slot, supporting PCIe 4.0 and running at x16 (PCIEX16) * For optimum performance, if only one PCI Express graphics card is to be installed, be sure to install it in the PCIEX16 slot. Chipset: 4 x PCI Express x16 slots, supporting PCIe 3.0 and running at x1 (PCIEX1_1, PCIEX1_3~PCIEX1_5)

Storage Interface

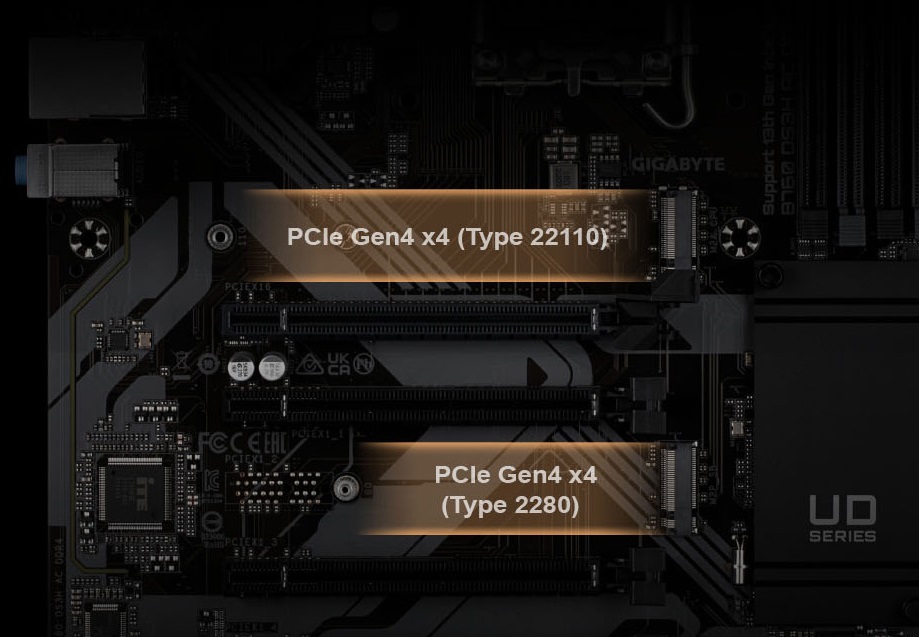

CPU: 1 x M.2 connector (Socket 3, M key, type 22110/2280 PCIe 4.0 x4/x2 SSD support) (M2A_CPU) Chipset: 1 x M.2 connector (Socket 3, M key, type 2280 PCIe 4.0 x4/x2 SSD support) (M2P_SB) 4 x SATA 6Gb/s connectors RAID 0, RAID 1, RAID 5, and RAID 10 support for SATA storage devices

USB

Chipset: 1 x USB Type-C port on the back panel, with USB 3.2 Gen 2x2 support 1 x USB Type-C port with USB 3.2 Gen 1 support, available through the internal USB header 1 x USB 3.2 Gen 2 Type-A port (red) on the back panel 2 x USB 3.2 Gen 1 ports available through the internal USB header 4 x USB 2.0/1.1 ports on the back panel Chipset+2 USB 2.0 Hubs: 4 x USB 2.0/1.1 ports available through the internal USB headers

Internal I/O Connectors

1 x 24-pin ATX main power connector 1 x 8-pin ATX 12V power connector 1 x CPU fan header 1 x CPU fan/water cooling pump header 3 x system fan headers 1 x system fan/water cooling pump header 2 x addressable LED strip headers 2 x RGB LED strip headers 2 x M.2 Socket 3 connectors 4 x SATA 6Gb/s connectors 1 x front panel header 1 x front panel audio header 1 x S/PDIF Out header 1 x USB Type-C header, with USB 3.2 Gen 1 support 1 x USB 3.2 Gen 1 header 2 x USB 2.0/1.1 headers 1 x Trusted Platform Module header (For the GC-TPM2.0 SPI/GC-TPM2.0 SPI 2.0 module only) 1 x serial port header 1 x Q-Flash Plus button 1 x reset button 1 x reset jumper 1 x Clear CMOS jumper

Back Panel Connectors

1 x PS/2 keyboard/mouse port 1 x USB Type-C port, with USB 3.2 Gen 2x2 support 1 x USB 3.2 Gen 2 Type-A port (red) 4 x USB 2.0/1.1 ports 1 x HDMI port 1 x DisplayPort 1 x RJ-45 port 3 x audio jacks

I/O Controller

iTE I/O Controller Chip

H/W Monitoring

Voltage detection Temperature detection Fan speed detection Water cooling flow rate detection Fan fail warning Fan speed control * Whether the fan (pump) speed control function is supported will depend on the fan (pump) you install.

BIOS

1 x 128 Mbit flash Use of licensed AMI UEFI BIOS PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0

Unique Features

Support for GIGABYTE Control Center (GCC) * Available applications in GCC may vary by motherboard model. Supported functions of each application may also vary depending on motherboard specifications. Support for Q-Flash Support for Q-Flash Plus

Bundled Software

Norton Internet Security (OEM version) LAN bandwidth management software

Operating System

Support for Windows 11 64-bit Support for Windows 10 64-bit

Form Factor

ATX Form Factor; 30.5cm x 24.4cm
