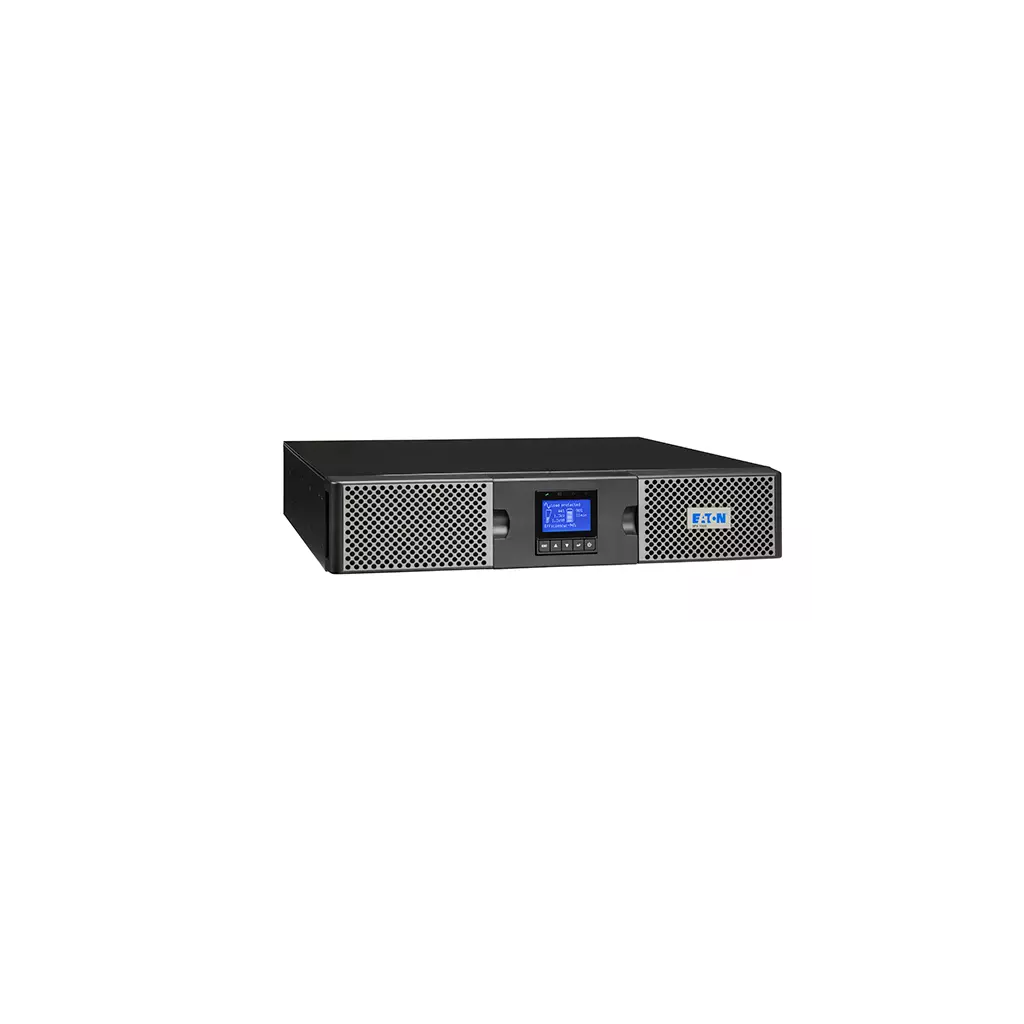

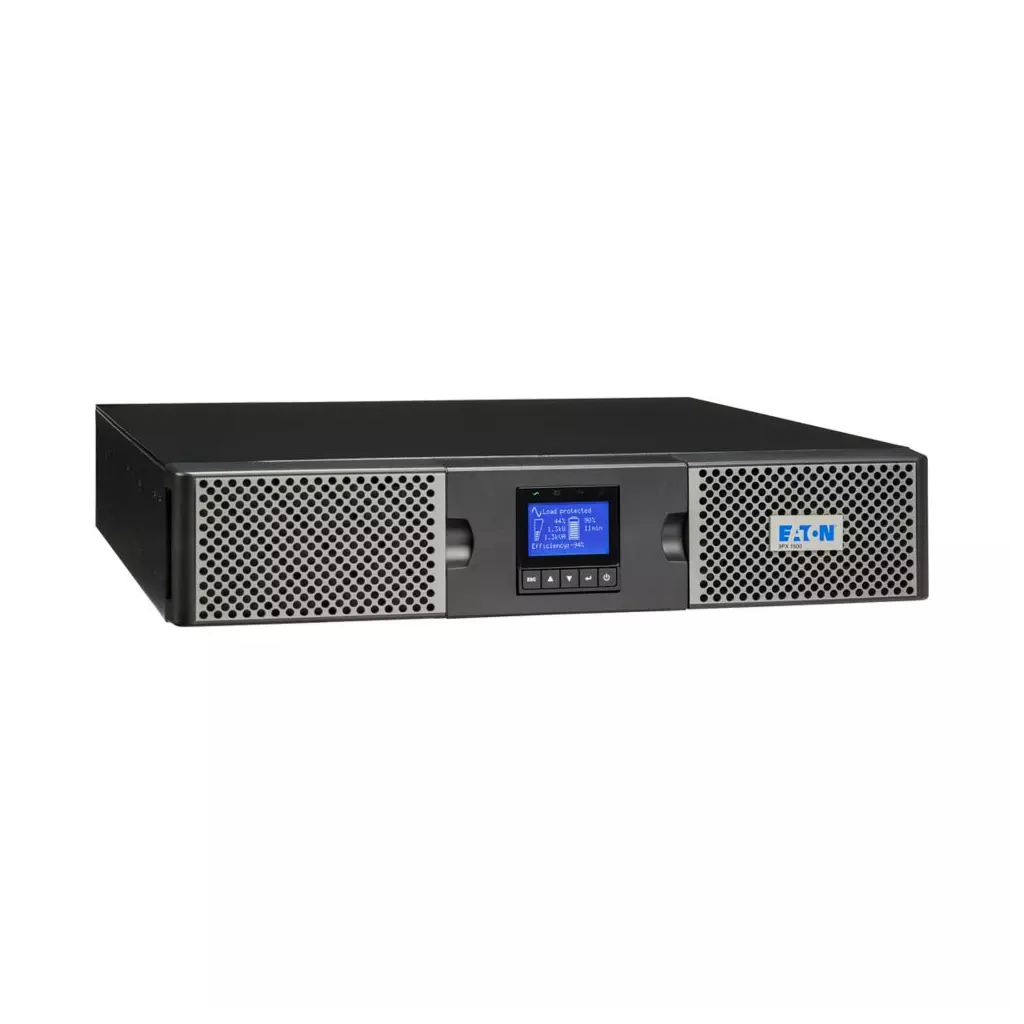

Eaton 9PX 1000i RT2U

UPS Eaton 9PX poskytuje pokročilou ochranu pro malá a střední datová centra, IT místnosti a infrastrukturu. Dvojitou konverzní zajišťuje ochranu a je nejlepší ve své třídě tím, že poskytuje jednotkový účiník (VA = W).

Specifikace

Obecné vlastnosti
Název výrobku	UPS Eaton 9PX
Katalogové číslo	9PX1000IRT2U
Délka/hloubka produktu	45 cm
Výška výrobku	8.65 cm
Šířka výrobku	44 cm
Hmotnost výrobku	17.4 kg
Soulad	Opatřeno značkou CE TUV cULus Listed CSA 22.2 FCC part 15 Class B CISPR22 Class B
Certifikace	IEC/EN 62040-1 UL 1778 IEC/EN 62040-2 CE cULus Listed EAC ENERGY STAR certified
Technické údaje produktu
Sekundární frekvence - max.	60 Hz
Křivka výstupního napětí	Sinusový výstup
Maximální počet bateriových modulů	4
Výkon	1000 W
Výstupní účiník	1
Provedení	Rack/tower
Zkreslení napětí výstupu (lineární zátěž) – max.	3
Zahrnuje síťovou kartu	Ne
Zapojení vstupu	C14
Vstupní napětí – min.	100 V
Výstupní napětí – max.	240 V
Sekundární frekvence - min.	50 Hz
Kompatibilita softwaru	Software Eaton Intelligent Power Manager, Eaton Intelligent Power Protector
Výměna baterie	Interní baterie vyměnitelné za provozu a rozšířené bateriové moduly (EBM)
Typ baterie	Uzavřený, olověný
Účinnost	91,5
Zvláštní charakteristiky	Topologie dvojité konverze Neustále monitoruje kvalitu vstupního napájení a reguluje napětí a frekvenci na výstupu První systém UPS ve své kategorii poskytující jednotkový účiník (VA = W) S certifikátem Energy Star poskytuje nejvyšší úroveň účinnosti pro snižování nákladů na energii a chlazení Interní bypass zajišťuje kontinuitu provozu v případě poruchy UPS Grafický LCD displej nové generace Kompatibilní s virtuálním prostředím (VMware, Hyper-V, Citrix Xen, Redhat) Měření spotřeby energie (až po oddělené skupiny zásuvek) Baterie vyměnitelné za provozu Technologie ABM (Advanced Battery Management) pro zvýšení životnosti baterie Dlouhá doba zálohy s až 4 volitelnými EBM
Konstrukční typ	Zařízení 482,6 mm (19 palců)
Výstupní napětí – min.	200 V
Barva	Černá/stříbrná
Prodloužená výdrž baterie	Ano
Rozsah výstupního napětí	200/208/220/230/240 V +/- 1%
Topologie	Online / dvojitá konverze
Jmenovitý BDU	Online: 290
Účinnost (úsporný režim)	97,5
Doba chodu s poloviční zátěží	16.5 min
Vstupní jmenovité napětí	Výchozí nastavení 230 V (200/208/220/230/240 V)
Vstupní účiník	Vyšší než 0,99
Rozsah vstupní frekvence	40-70 Hz
Vnitřní přemostění	Ano
Vstupní napětí – max.	276 V
Typ napětí	AC
Fáze (výstup)	1
Řízení baterie	ABM a teplotně kompenzovaná metoda nabíjení (volitelné uživatelem) Automatický test baterie Ochrana před hlubokým vybitím Automatické rozpoznání externích bateriových modulů
Funkce automatického vypnutí	Ano
Počet výstupů C13	8
Jmenovitý výkon VA	1000 VA
Bezpotenciálový spínací kontakt	Ano
Zásuvka	(8) C13
Fáze (vstup)	1
Obsah balení	UPS (2) Výstupní IEC-IEC kabely USB kabel Sériový kabel (2) držáky pro montáž do 19' rozváděče (2) Sada pro montáž do datového rozvaděče (2) Podpěry pro samostatně stojící montáž Systém pro uchycení kabelu Bezpečnostní pokyny Stručná příručka
Hladina hluku	Méně než 35 dB ve vzdálenosti 1 metr
Typ přívodu	1
Uživatelské rozhraní	Vícejazyčný grafický LCD displej
Počet baterií	4
Velikost skříně	2U
Napětí	230 V
Hot-swap výkon	Ne
Rozsah teplot	0° až 40 °C (32° až 104 °F)
Ethernetové rozhraní	Ne
Komunikace	USB port (kompatibilní s HID) Sériový port (RS232) Mini svorkovnice pro dálkové zapnutí / vypnutí (ROO) Mini svorkovnice pro vzdálené vypnutí napájení (RPO) Mini svorkovnice pro výstupní relé Bezpotenciálové kontakty (3 výstupy, 1 vstup, optočlen, DB9)
Relativní vlhkost	0-96% nekondenzující
Sada pro montáž do skříně	Ano
Výstupní frekvence	50/60 Hz
Doba běhu při plném zatížení	6 min
Typ rozhraní	Jiná
Primární frekvence - min	40 Hz
Jmenovité hodnoty baterie	12 V / 7 Ah
Typ	UPS
Výstupní jmenovité napětí	Výchozí nastavení 230 V (200/208/220/230/240 V)
Rozšiřovací sloty	Jeden slot pro volitelnou komunikační kartu
Rozsah vstupního napětí	176-276 V (100-276 V se snížením výkonu)
Jmenovitá frekvence	50/60 Hz
Primární frekvence - max	70 Hz
Nadmořská výška	3000 m

UPS Eaton 9PX (1000–3000 W) poskytuje pokročilou ochranu pro malá a střední datová centra, IT místnosti a infrastrukturu. Dvojitou konverzní zajišťuje ochranu a je nejlepší ve své třídě tím, že poskytuje jednotkový účiník (VA = W). Záložní doba 100% zátěž (min): 6 Záložní doba 50% zátěž (min): 16 VÝSTUP Kapacita výstupního výkonu [W]: 1000 Kapacita výstupního výkonu [VA]: 1000 Jmenovité výstupní napětí [V]: 200/208/220/230/240 Topologie: Dvojitá konverze v reálném čase se systémem korekce účiníku (Power Factor Correction – PFC) Výstupní přípojky: (8) IEC-320-C13 VSTUP Jmenovité vstupní napětí [V]: 200/208/220/230/240 Typ připojení vstupu: (1) IEC-320-C14 Kmitočet na vstupu [Hz]: 50/60 KOMUNIKACE A SPRÁVA Port rozhraní: 1 USB port + 1 sériový port RS232 + 1 svorkovnice pro dálkové zapínání/vypínání + 1 svorkovnice pro vzdálené vypínání + 1 svorkovnice pro výstupné relé Uživatelské rozhraní: Vícejazyčný grafický LCD displej FYZICKÉ Maximální výška [cm]: 9 Maximální šířka [cm]: 44 Maximální hloubka [cm]: 45 Čistá hmotnost [kg]: 17,4 Barva: Černá Záruka: 24 měsíců Odkaz na web výrobce: http://powerquality.eaton.com/9PX1000IRT2U.aspx?CX=54&GUID=75F83F2B-91EE-4BF4-8E41-05568FFB2B84

Eaton 9PX 1000i RT2U

Vysoce výkonná on-line UPS Eaton 9PX poskytuje spolehlivou ochranu a záložní napájení pro malá a střední datová centra, IT, datové sítě, datová úložiště a telekomunikace, infrastrukturu, průmysl a zdravotnictví. Průběžně monitoruje podmínky napájení, reguluje napětí a frekvenci elektrické sítě ale také měří spotřebu energie. Nový grafický LCD displej poskytuje přehledné informace o stavu jednotky UPS a měření na jedné obrazovce. UPS 9PX nabízí sériové rozhraní, USB a reléové kontakty pro připojení a slot pro přídavnou kartou. Záložní zdroj nabízí funkci vzdáleného vypnutí. Umístění je možné do Racku 440 (19"), výška jednotky je 2U, nebo jako Tower, samostatně stojící.

ZÁKLADNÍ SPECIFIKACE

Všeobecné

Konfigurace: rack / tower Typové číslo: 9PX1000IRT2U Zátěž (VA/W): 1000 / 1000 Účinnost: až 91,5 % v online režimu (až 97,5 % v režimu vysoké účinnosti) Uživatelské rozhraní: vícejazyčný grafický LCD displej Komunikační porty: 1× USB, 1× sériový port RS-232, 1× svorkovnice pro dálkové zapínání/vypínání, 1× mini svorkovnice pro dálkové odstavení, 1× svorkovnice pro výstupné relé Rozměry: 450 × 440 × 86,5 mm Hmotnost: 17,4 kg Barva: černá

Vstupní

Připojení vstupu: 1× IEC-320-C14 Jmenovité napětí: 200/208/220/230/240 V Kmitočet: 50/60 Hz Kmitočtový rozsah: 40–70 Hz Jmenovitý proud: 10 A při 230 V

Výstupní

Výstupní zásuvky: 8× IEC-320-C13 Tolerance výstupního napětí z baterie: -2 % až +2 % Účiník: 1

Baterie Typ baterie: DJW12-7 Počet baterií: 4 Napětí baterie/článku: 12 V Kapacita baterie: 7 Ah Technologie baterie: Olověná (bezúdržbová)

9PX1000IRT2U Eaton 9PX 1000W RT2U (samostatně stojící/rack 2U) Všeobecné Topologie Dvojitá konverze v reálném čase se systémem korekce účiníku (Power Factor Correction – PFC) Konfigurace Samostatně stojící/rack Typové číslo 9PX1000IRT2U Zátěž (VA/W) 1000/1000 Rozměry V x Š xH, mm 86.5 x 440 x 450 Hmotnost kg 17.4 Záruční podmínky 3 roky na elektroniku, 2 roky na baterie Montážní sada kolejniček Ano Vstupní Připojení vstupu (1) IEC-320-C14 IEC C14 Tolerance vstupního napětí 176–276 V bez poklesu výkonu (až 100–276 V s poklesem výkonu) Jmenovité Napětí 200/208/220/230/240 V Kmitočet Automatická detekce 50/60 Hz Kmitočtový rozsah 40-70 Hz výstupní Jmenovité napětí 200/208/220/230/240 V Výstupní zásuvky (8) IEC-320-C13 IEC C13 Účinnost (normální režim) Až 91,5 % v online režimu (až 97,5 % v režimu vysoké účinnosti) Výstupní kmitočet Automatické detekce 50/60 Hz, režim měniče frekvence Baterie Load (Watts): 275 Standard Runtime: 30 With 1 EBM: 146 With 2 EBM: 281 With 3 EBM: 427 With 4 EBM: 582 Správa baterie Metoda dobíjení ABM® (volitelné), automatický test baterie, ochrana před úplným vybitím, automatické rozpoznávání externích bateriových modulů Rozšířené možnosti baterie EBM (2U) Komunikační Uživatelské rozhraní Vícejazyčný grafický LCD displej komunikační porty 1 USB port + 1 sériový port RS232 + 1 svorkovnice pro dálkové zapínání/vypínání + 1 svorkovnice pro vzdálené vypínání + 1 svorkovnice pro výstupné relé komunikační pozice 1 slot pro síťovou kartu MS, ModBus nebo reléové karty MS. Okolní prostředí / Homologace Akustický hluk 35 dB Provozních Teplota 0 až 40 °C Bezpečnostní normy IEC/EN 62040-1, UL 1778, CSA 22.3 EMC kompatibilita IEC/EN 62040 -2, FCC třída B, CISPR22 třída B Schválení Zpráva CE/CB (TUV) / cULus / EAC / RCM / KC / Energy Star V rámci nepřetržitého vývoje výrobku se mohou veškeré technické údaje měnit bez předchozího upozornění.

Eaton 9PX 1kVA. Kategorie zdrojů nepřerušovaného napájení: S dvojitou konverzí (online), Výstupní kapacita (VA): 1 kVA, Výstupní výkon: 1000 W. Typy zásuvky pro napájení ze sítě: C13 rozdvojovač, Zástrčka: C14 rozdvojovač, Počet zásuvek: 8 AC zásuvky / AC zásuvek. Typ baterie: Olověná (VRLA), Typická doba zálohování při plném zatížení: 6 min, Typická doba zálohování při polovičním zatížení: 16,5 min. Formát: Montáž na rack / tower, Barva: Černá, Kapacita racku: 2U. Certifikace: IEC/EN 62040-1, UL 1778, CSA 22.2, IEC/EN 62040 -2, FCC Class B, CISPR22 Class B, CE /CB report...

9PX1000IRT2U Eaton 9PX 1000W RT2U (samostatně stojící/rack 2U) Všeobecné Topologie Dvojitá konverze v reálném čase se systémem korekce účiníku (Power Factor Correction – PFC) Konfigurace Samostatně stojící/rack Typové číslo 9PX1000IRT2U Zátěž (VA/W) 1000/1000 Rozměry V x Š xH, mm 86.5 x 440 x 450 Hmotnost kg 17.4 Záruční podmínky 3 roky na elektroniku, 2 roky na baterie Montážní sada kolejniček Ano Vstupní Připojení vstupu (1) IEC-320-C14 IEC C14 Tolerance vstupního napětí 176–276 V bez poklesu výkonu (až 100–276 V s poklesem výkonu) Jmenovité Napětí 200/208/220/230/240 V Kmitočet Automatická detekce 50/60 Hz Kmitočtový rozsah 40-70 Hz Výstupní Jmenovité napětí 200/208/220/230/240 V Výstupní zásuvky (8) IEC-320-C13 IEC C13 Účinnost (normální režim) Až 91,5 % v online režimu (až 97,5 % v režimu vysoké účinnosti) Výstupní kmitočet Automatické detekce 50/60 Hz, režim měniče frekvence Baterie Zátěž (W): 275 Standardní doba běhu: 30 S jednou EBM: 146 S dvěma EBM: 281 Se třemi EBM: 427 Se čtyřmi EBM: 582 Správa baterie Metoda dobíjení ABM® (volitelné), automatický test baterie, ochrana před úplným vybitím, automatické rozpoznávání externích bateriových modulů Rozšířené možnosti baterie EBM (2U) Komunikační Uživatelské rozhraní Vícejazyčný grafický LCD displej komunikační porty 1 USB port + 1 sériový port RS232 + 1 svorkovnice pro dálkové zapínání/vypínání + 1 svorkovnice pro vzdálené vypínání + 1 svorkovnice pro výstupné relé komunikační pozice 1 slot pro síťovou kartu MS, ModBus nebo reléové karty MS. Okolní prostředí / Homologace Akustický hluk 35 dB Provozních Teplota 0 až 40 °C Bezpečnostní normy IEC/EN 62040-1, UL 1778, CSA 22.3 EMC kompatibilita IEC/EN 62040 -2, FCC třída B, CISPR22 třída B Schválení Zpráva CE/CB (TUV) / cULus / EAC / RCM / KC / Energy Star V rámci nepřetržitého vývoje výrobku se mohou veškeré technické údaje měnit bez předchozího upozornění.
