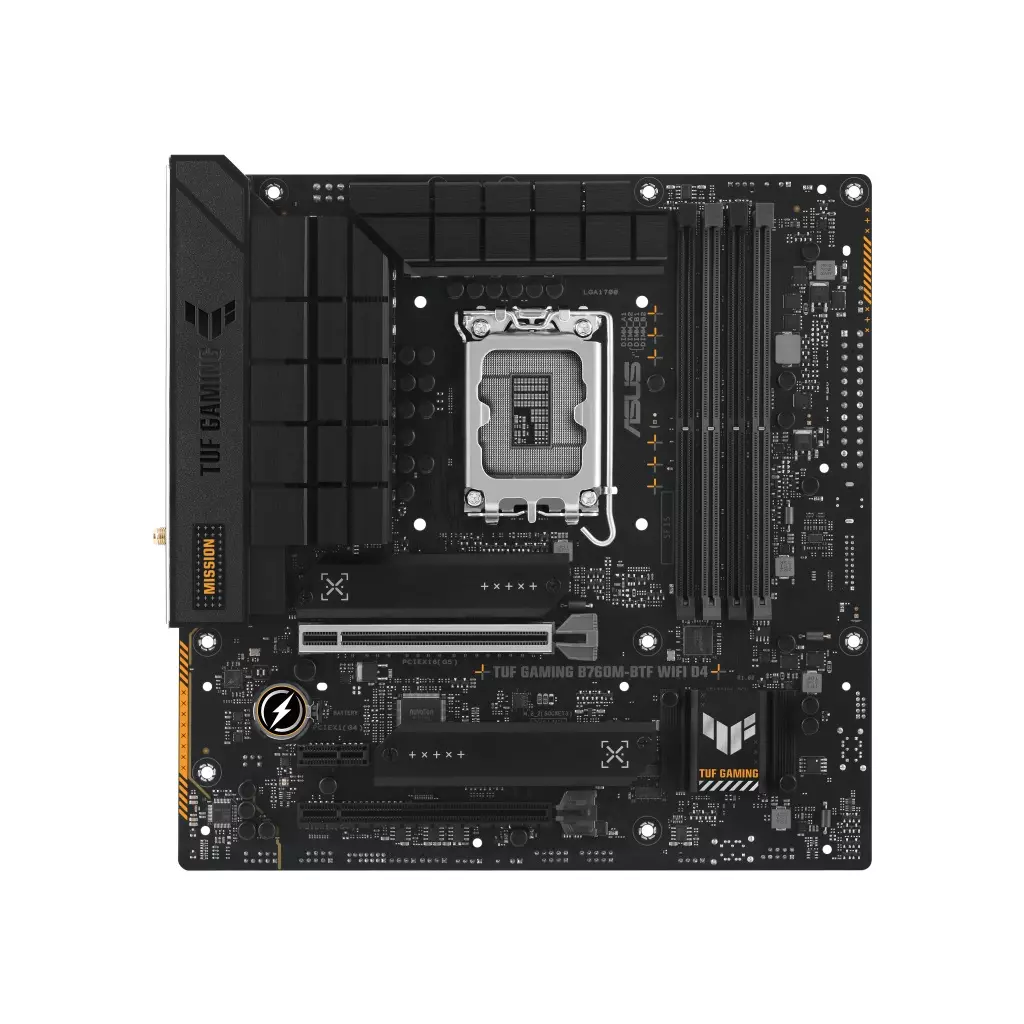

ASUS TUF GAMING B760M-BTF WIFI D4/LGA 1700/mATX
Kód zboží (ID): 5679079
vytisknout
Stav zboží:
Nové
Dostupnost:
není skladem
Datum odeslání:
Neznámé
Výrobce:
ASUS
Kód zboží:
5679079
Číslo zboží (PN):
90MB1E50-M0EAY0
EAN:
4711387132029
Záruka koncový zákazník:
36 měsíců
Záruka při koupi na IČO:
36 měsíců
Cena bez DPH: *
4530.44 Kč
Cena vč. DPH: *
5482 Kč
* - cena uvedena vč. recyklačních a autorských poplatků.
Popis produktu:
TUF GAMING B760M-BTF WIFI DDR4
The TUF GAMING B760M-BTF WIFI D4 takes all the essential elements of the latest Intel processors and combines them with game-ready features and proven durability. “BTF” means “Back To (the) Future” for a new era for all PC DIY gamers; the BTF series hides all its connectors on the underside of the motherboard for clean cable management and a minimalist build appearance. This motherboard is engineered with military-grade components, an upgraded power solution and a comprehensive cooling system so that it can go beyond expectations with rock-solid performance and marathon gaming.
CPU
Intel Socket LGA1700 for 13th Gen Intel Core™ & 12th Gen Intel Core™, Pentium Gold and Celeron Processors* Supports Intel Turbo Boost Technology 2.0 and Intel Turbo Boost Max Technology 3.0** * Refer to www.asus.com for CPU support list. ** Intel Turbo Boost Max Technology 3.0 support depends on the CPU types.
Chipset
Intel B760 Chipset
Memory
4 x DIMM, Max. 128GB, DDR4 5333(OC)/ 5066(OC)/5000(OC)/4800(OC)/4600(OC)/4400(OC)/4266(OC)/4000(OC)/3733(OC)/3600(OC)/3466(OC)/3400(OC)/3333(OC)/3200/3000/2933/2800/2666/2400/2133 Non-ECC, Un-buffered Memory* Dual Channel Memory Architecture Supports Intel Extreme Memory Profile (XMP) OptiMem II * Supported memory types, data rate (speed), and number of DRAM modules vary depending on the CPU and memory configuration, for more information please refer to CPU/Memory Support list under the Support tab of product information site or visit https://www.asus.com/support/.
Graphics
1 x DisplayPort** 1 x HDMITM port*** * Graphics specifications may vary between CPU types. Please refer to www.intel.com for any updates. ** Supports max. 4K@60Hz as specified in DisplayPort 1.4. *** Supports 4K@60Hz as specified in HDMI 2.1.
Expansion Slots
Intel 13th & 12th Gen Processors 1 x PCIe 5.0 x16 slot Intel B760 Chipset 1 x PCIe 4.0 x16 slot (supports x4 mode) 1 x PCIe 4.0 x1 slot - To ensure compatibility of the device installed, please refer to https://www.asus.com/support/ for the list of supported peripherals.
Storage
Total supports 3 x M.2 slots and 4 x SATA 6Gb/s ports* Intel 13th & 12th Gen Processors M.2_1 slot (Key M), type 2242/2260/2280 (supports PCIe 4.0 x4 mode) Intel B760 Chipset M.2_2 slot (Key M), type 2242/2260/2280 (supports PCIe 4.0 x4 mode) M.2_3 slot (Key M), type 2280 only (supports PCIe 4.0 x4 mode)** 4 x SATA 6Gb/s ports * Intel Rapid Storage Technology supports SATA RAID 0/1/5/10. ** M.2_3 slot shares bandwidth with PCIEX16(G4) slot. When M.2_3 slot has be installed a device, PCIEX16(G4) slot will be disabled.
Ethernet
1 x Realtek 2.5Gb Ethernet
Wireless & Bluetooth
Wi-Fi 6 2x2 Wi-Fi 6 (802.11 a/b/g/n/ac/ax) Supports 2.4/5GHz frequency band Bluetooth v5.2* *The Bluetooth version may vary, please refer to the Wi-Fi module manufacturer's website for the latest specifications.
USB
Rear USB (Total 10 ports) 1 x USB 3.2 Gen 2x2 port (1 x USB Type-C) 2 x USB 3.2 Gen 2 ports (1 x Type-A + 1 x USB Type-C) 3 x USB 3.2 Gen 1 ports (2 x Type-A + 1 x USB Type-C) 4 x USB 2.0 ports (4 x Type-A) Front USB (Total 7 ports) 1 x USB 3.2 Gen 2 connector (supports USB Type-C) 1 x USB 3.2 Gen 1 header supports 2 additional USB 3.2 Gen 1 ports 2 x USB 2.0 headers support 4 additional USB 2.0 ports * U32G1_E1 port, U32G1_E2 port, U32G1_E3 port and U32G1_E4 port share the bandwidth. ** USB_E5 port, USB_E6 port, USB_E7 port and USB_E8 port share the bandwidth.
Audio
Realtek 7.1 Surround Sound High Definition Audio CODEC* - Supports: Jack-detection, Multi-streaming, Front Panel Jack-retasking - Supports up to 24-Bit/192 kHz playback Audio Features - Audio Shielding - Dedicated audio PCB layers * A chassis with an HD audio module in the front panel is required to support 7.1 Surround Sound audio output.
Back Panel I/O Ports
1 x USB 3.2 Gen 2x2 port (1 x USB Type-C) 2 x USB 3.2 Gen 2 ports (1 x Type-A, 1 x USB Type-C) 3 x USB 3.2 Gen 1 ports (2 x Type-A, 1 x USB Type-C) 4 x USB 2.0 ports (4 x Type-A) 1 x DisplayPort 1 x HDMITM port 1 x Wi-Fi Module 1 x Realtek 2.5Gb Ethernet port 3 x Audio jacks 1 x Clear CMOS button
Internal I/O Connectors
Fan and Cooling related 1 x 4-pin CPU Fan header 1 x 4-pin CPU OPT Fan header 1 x 4-pin AIO Pump header 3 x 4-pin Chassis Fan headers Power related 1 x 24-pin Main Power connector 1 x 8-pin +12V Power connector 1 x 4-pin +12V Power connector Storage related 3 x M.2 slots (Key M) 4 x SATA 6Gb/s ports USB 1 x USB 3.2 Gen 2 connector (supports USB Type-C ) 1 x USB 3.2 Gen 1 header supports 2 additional USB 3.2 Gen 1 ports 2 x USB 2.0 headers support 4 additional USB 2.0 ports Miscellaneous 3 x Addressable Gen 2 headers 1 x Aura RGB header 1 x COM Port header 1 x Front Panel Audio header (AAFP) 1 x 10-1 pin System Panel header 1 x Thunderbolt™ (USB4) header
Special Features
ASUS TUF PROTECTION - DIGI+ VRM (- Digital power design with DrMOS) - ESD Guards - TUF LANGuard - Overvoltage Protection - SafeSlot Core+ - Stainless-Steel Back I/O ASUS Q-Design - M.2 Q-Latch - Q-DIMM - Q-LED (CPU [red], DRAM [yellow], VGA [white], Boot Device [yellow green]) - Q-Slot ASUS Thermal Solution - M.2 heatsinks - VRM heatsink design ASUS EZ DIY - Clear CMOS button - CPU Socket lever protector - ProCool - Pre-mounted I/O shield - SafeDIMM Aura Sync - Aura RGB header - Addressable Gen 2 headers
Software Features
ASUS Exclusive Software Armoury Crate - Aura Creator - Aura Sync - FAN Xpert 2+ - Power Saving - Two-Way AI Noise Cancellation AI Suite 3 - DIGI+ VRM - PC Cleaner TUF GAMING CPU-Z DTS Audio Processing MyASUS Norton 360 for Gamers (60 Days Free Trial) WinRAR UEFI BIOS ASUS EZ DIY - ASUS CrashFree BIOS 3 - ASUS EZ Flash 3 - ASUS UEFI BIOS EZ Mode
BIOS
128 Mb Flash ROM, UEFI AMI BIOS
Manageability
WOL by PME, PXE
Accessories
Cables 2 x SATA 6Gb/s cables Miscellaneous 1 x ASUS Wi-Fi moving antenna 1 x TUF Gaming sticker 1 x M.2 Rubber Package 1 x Screw package for M.2 SSD Documentation 1 x User guide
Operating System
Windows 11, Windows 10 64-bit
Form Factor
micro-ATX Form Factor 9.6 inch x 9.6 inch (24.4 cm x 24.4 cm)
Deska je vybavena grafickými výstupy pro použití s procesory s integrovaným grafickým jádrem. Základní deska grafickou kartu neobsahuje a bez použití odpovídajícího procesoru, budou tyto výstupy nefunkční.
Zkratka „BTF“ znamená „Back To (the) Future“ pro novou éru všech hráčů, kteří si staví vlastní PC; řada BTF skrývá všechny konektory na spodní straně základní desky, což umožňuje pohodlnou organizaci kabelů a minimalistický vzhled sestavy.
CPU Podpora procesorů 12., 13. a 14. generace Intel Core/ Pentium Gold/ Celeron (patice LGA1700)
Čipová sada Intel B760
Paměť 4× DDR4 paměťový slot, podpora až 128 GB Podpora DDR4 5333 (OC)/ 5066 (OC)/ 5000 (OC)/ 4800 (OC)/ 4600 (OC)/ 4400 (OC)/ 4266 (OC)/ 4000 (OC)/ 3733 (OC)/ 3600 (OC)/ 3466 (OC)/ 3400 (OC)/ 3333 (OC)/ 3200/ 3000/ 2933/ 2800/ 2666/ 2400/ 2133 MHz Dvoukanálová architektura paměti Podpora non-ECC, bez vyrovnávací paměti Podpora Intel Extreme Memory Profile (XMP) Podpora OptiMem II
Sloty Intel CPU 1× PCIe 5.0 x16 slot Intel B760 čipová sada 1× PCIe 4.0 x16 slot (podporuje x4 režim) 1× PCIe 4.0 x1 slot
Grafika 1× HDMI port, podporující max. rozlišení 4K při 60 Hz 1× DisplayPort port, podporující max. rozlišení 4K při 60 Hz
Úložiště Intel CPU 1× M.2 slot, M Key, pro jednotky typu 2242/2260/2280 (PCIe 4.0 x4 režim) Intel B760 čipová sada 1× M.2 slot, M Key, pro jednotky typu 2242/2260/2280 (PCIe 4.0 x4 režim) 1× M.2 slot, M Key, pro jednotky typu 2280 (PCIe 4.0 x4 režim) 4× SATA 6Gb/s port Podpora RAID 0, RAID 1, RAID 5 a RAID 10 pro SATA jednotky Podpora Intel Rapid Storage technologie
USB 1× USB-C 3.2 Gen2×2 port na zadním panelu 1× USB 3.2 Gen2 port na zadním panelu 2× USB-C 3.2 Gen2 (1 port na zadním panelu, 1 port dostupný přes interní USB konektor) 4× USB 3.2 Gen1 (USB 3.0) port (2 porty na zadním panelu, 2 porty dostupné přes interní USB konektor) 1× USB-C 3.2 Gen1 (USB 3.0) port na zadním panelu 8× USB 2.0 port (4 porty na zadním panelu, 4 porty dostupné přes interní USB konektory)
Audio Realtek Audio Codec 7.1kanálové High Definition Audio
LAN 1× Realtek 2,5Gigabit LAN řadič
WLAN/ Bluetooth Intel Wi-Fi 6 AX201 Wi-Fi 802.11a/b/g/n/ac/ax Dual Band (2,4 GHz, 5 GHz) Bluetooth 5.2
Interní konektory 1× 4pin konektor ventilátoru CPU 1× 4pin konektor volitelného ventilátoru CPU 1× 4pin konektor pumpy vodního chlazení 3× 4pin konektor ventilátoru skříně 1× 24pin hlavní napájecí konektor 1× 8pin +12V napájecí konektor 1× 4pin +12V napájecí konektor 3× M.2 slot (Key M) 4× SATA 6Gb/s port 1× USB-C 3.2 Gen2 (USB-C 3.1) 1× USB 3.2 Gen1 (USB 3.0) konektor (podporuje 2× USB 3.2 Gen1 port) 2× USB 2.0 konektor (podporuje 4× USB 2.0 port) 3× adresovatelný Gen2 konektor 1× konektor Aura RGB LED pásku 1× konektor sériového portu 1× audio konektor předního panelu (AAFP) 1× 10-1pin konektor systémového panelu 1× Thunderbolt (USB4) konektor
Porty na zadním panelu 1× USB-C 3.2 Gen2×2 1× USB 3.2 Gen2 (USB 3.1) 1× USB-C 3.2 Gen2 (USB-C 3.1) 2× USB 3.2 Gen1 (USB 3.0) 1× USB-C 3.2 Gen1 (USB-C 3.0) 4× USB 2.0 1× DisplayPort 1× HDMI 2× konektor Wi-Fi antény 1× RJ-45 3× audio jack 1× tlačítko Clear CMOS
Rozměry 24,4 × 24,4 cm Micro ATX formát
ASUS TUF GAMING B760M-BTF WIFI D4 Chipset: Intel® B760 Rozměrový formát: mATX (244x244mm) Podpora pro procesory: 13 Gen Intel® Core™ & 12 Gen Intel® Core™, Pentium® Gold and Celeron® Patice procesoru: LGA1700 Paměť: * 4x DIMM, max. 128GB, DDR4 5333(OC)/5066(OC)/5000(OC)/4800(OC)/4600(OC)/4400(OC)/4266(OC)/4000(OC)/3733(OC)/3600(OC)/3466(OC)/3400(OC)/3333(OC)/3200/3000/2933/2800/2666/2400/2133 bez ECC, bez vyrovnávací paměti * dvoukanálová architektura paměti * podporuje Intel® Extreme Memory Profile (XMP) * OptiMem II Grafické výstupy: * 1x DisplayPort 1.4 * 1x HDMI® 2.1 Zvuková karta: Realtek 7.1 Surround Sound High Definition Audio CODEC - podporuje přehrávání až 24-bit/192kHz Ethernet: 1x Realtek 2,5Gb WLAN + Bluetooth: 2x2 Wi-Fi 6 (802.11 a/b/g/n/ac/ax) + Bluetooth v5.2 Rozšiřující sloty: * 1x PCIe 5.0 x16 * 1x PCIe 4.0 x16 (podpora režimu x4) * 1x PCIe 4.0 x1 RAID řadič: Intel® Rapid Storage Technology podporuje SATA RAID 0/1/5/10 Úložný prostor: celkem podporuje 3 sloty M.2 a 4 porty SATA 6Gb/s * 1x M.2_1 (Key M), typ 2242/2260/2280 (podporuje režim PCIe 4.0 x4) * 1x M.2_2 (Key M), typ 2242/2260/2280 (podporuje režim PCIe 4.0 x4) * 1x M.2_3 (Key M), typ 2280 (podporuje režim PCIe 4.0 x4) * 4x port SATA 6Gb/s USB: Zadní USB (celkem 10 portů) * 1x USB 3.2 Gen 2x2 (1x USB typ-C®) * 2x USB 3.2 Gen 2 (1x typ-A + 1x USB typ-C®) * 3x USB 3.2 Gen 1 (2x typ-A + 1x USB typ-C®) * 4x USB 2.0 (4x typ-A) Přední USB (celkem 7 portů) * 1x USB 3.2 Gen 2 konektor - podpora USB-C® * 1x USB 3.2 Gen 1 header - podpora dalších 2 portů USB 3.2 Gen 1 * 2x USB 2.0 header - podpora dalších 4 portů USB 2.0 Porty na zadním panelu: * 1x USB 3.2 Gen 2x2 (1x USB typ-C®) * 2x USB 3.2 Gen 2 (1x typ-A + 1x USB typ-C®) * 3x USB 3.2 Gen 1 (2x typ-A + 1x USB typ-C®) * 4x USB 2.0 (4x typ-A) * 1x DisplayPort * 1x HDMI® * 1x Wi-Fi modul * 1x Realtek 2,5Gb Ethernet * 3x audio konektor * 1x tlačítko Clear CMOS Interní porty: Související s ventilátorem a chlazením * 1x 4-pin CPU Fan header * 1x 4-pin CPU OPT Fan header * 1x 4-pin AIO Pump header * 3x 4-pin Chassis Fan headers Napájení * 1x 24-pin hlavní napájecí konektor * 1x 8-pin +12V napájecí konektor * 1x 4-pin +12V napájecí konektor Související s úložištěm * 3x M.2 slot (Key M) * 4x SATA 6Gb/s port USB * 1x USB 3.2 Gen 2 konektor - podpora USB-C® * 1x USB 3.2 Gen 1 header - podpora dalších 2 portů USB 3.2 Gen 1 * 2x USB 2.0 header - podpora dalších 4 portů USB 2.0 Ostatní * 3x adresovatelný Gen 2 header * 1x Aura RGB header * 1x COM Port header * 1x Front Panel Audio header (AAFP) * 1x 10-1 pin System Panel header * 1x Thunderbolt™ (USB4®) header BIOS: 128Mb Flash ROM, UEFI AMI BIOS Příslušenství: * 2x SATA 6Gb/s kabel * 1x ASUS Wi-Fi anténa * 1x balení M.2 podložek * 1x balení šroubků pro M.2 SSD * 1x TUF herní nálepka * 1x uživatelská příručka
ASUS TUF GAMING B760M-BTF WIFI D4
Micro-ATX základní deska Intel B760 pro LGA1700, DDR4 až 128 GB, PCIe 5.0, 3× M.2, Wi-Fi 6, 2.5Gb LAN a BTF skryté konektory ASUS TUF GAMING B760M-BTF WIFI D4 je základní deska formátu micro-ATX postavená na čipsetu Intel B760 a socketu Intel LGA1700. Je určena pro procesory Intel® Core™ 14., 13. a 12. generace, včetně vybraných procesorů Intel Pentium Gold a Celeron pro socket LGA1700. Nabízí čtyři DDR4 DIMM sloty s kapacitou až 128 GB, podporu DDR4 až 5333 MHz OC, Intel XMP, ASUS OptiMem II, hlavní PCIe 5.0 x16 slot, další PCIe 4.0 sloty, tři M.2 PCIe 4.0 sloty a čtyři SATA 6 Gb/s porty.
Deska využívá provedení BTF, které přesouvá konektory na spodní stranu základní desky pro čistší cable management a minimalistický vzhled sestavy. Součástí výbavy je Wi-Fi 6, Bluetooth 5.2, Realtek 2.5Gb Ethernet, DisplayPort 1.4, HDMI 2.1, zadní USB 3.2 Gen 2x2 Type-C, zadní USB 3.2 Gen 2 Type-A/Type-C, přední USB 3.2 Gen 2 Type-C, PCIe 5.0 SafeSlot Core+, 12+1+1 napájecí fáze, ProCool konektory, enlarged VRM heatsinks, komplexní chlazení TUF Gaming, Power Saving, UEFI BIOS, Armoury Crate a Aura Sync pro kompatibilní RGB zařízení.
| Kategorie | Specifikace |
|---|---|
| Model |
ASUS TUF GAMING B760M-BTF WIFI D4
|
| Produktová řada | |
| Typ produktu |
Základní deska / Intel LGA1700 micro-ATX motherboard
|
| Platforma a procesory |
Intel Socket LGA1700 pro Intel Core 14./13./12. generace
Intel® Socket LGA1700
Podpora Intel® Core™ 14th Gen Processors
Podpora Intel® Core™ 13th Gen Processors
Podpora Intel® Core™ 12th Gen Processors
Podpora Intel® Pentium® Gold a Celeron® Processors pro LGA1700 podle oficiální specifikace
Podpora Intel® Turbo Boost Technology 2.0
Podpora Intel® Turbo Boost Max Technology 3.0 závisí na typu použitého procesoru
Aktuální kompatibilita procesorů se řídí ASUS CPU Support listem
|
| Čipset |
Intel® B760 Chipset
|
| Paměť |
4× DDR4 DIMM, až 128 GB
4× DIMM slot
Maximální kapacita až 128 GB
DDR4 5333 OC / 5066 OC / 5000 OC / 4800 OC / 4600 OC / 4400 OC / 4266 OC / 4000 OC / 3733 OC / 3600 OC / 3466 OC / 3400 OC / 3333 OC / 3200 / 3000 / 2933 / 2800 / 2666 / 2400 / 2133
Non-ECC, Un-buffered Memory
Dual Channel Memory Architecture
Podpora Intel® Extreme Memory Profile, XMP
ASUS OptiMem II
Podporované rychlosti, kapacity a konfigurace pamětí se mohou lišit podle procesoru, počtu modulů, BIOSu a ASUS QVL seznamu
|
| Grafické a obrazové výstupy |
DisplayPort 1.4 a HDMI 2.1
1× DisplayPort
DisplayPort podporuje maximálně 4K při 60 Hz dle DisplayPort 1.4
1× HDMI™ port
HDMI podporuje 4K při 60 Hz dle HDMI 2.1
Grafické specifikace se mohou lišit podle typu použitého procesoru
Obrazové výstupy jsou dostupné při použití kompatibilního procesoru s integrovanou grafikou
Skutečné podporované rozlišení závisí na CPU, monitoru, kabelu, ovladačích a nastavení systému
|
| Rozšiřující sloty |
1× PCIe 5.0 x16, 1× PCIe 4.0 x16 a 1× PCIe 4.0 x1
Intel® Core™ Processors 14th / 13th / 12th Gen: 1× PCIe 5.0 x16 slot
Intel® B760 Chipset: 1× PCIe 4.0 x16 slot s podporou x4 režimu
Intel® B760 Chipset: 1× PCIe 4.0 x1 slot
ASUS SafeSlot Core+ pro mechanicky odolnější provedení hlavního slotu
Skutečný režim linek závisí na použitém CPU, BIOSu a osazené konfiguraci
Pro ověření kompatibility rozšiřujících karet je vhodné použít aktuální ASUS support list
|
| Úložiště |
3× M.2 PCIe 4.0 a 4× SATA 6 Gb/s
Celkem podpora 3× M.2 slotů a 4× SATA 6 Gb/s portů
Intel® Core™ Processors 14th / 13th / 12th Gen: M.2_1 slot, Key M, typ 2242/2260/2280, PCIe 4.0 x4 mode
Intel® B760 Chipset: M.2_2 slot, Key M, typ 2242/2260/2280, PCIe 4.0 x4 mode
Intel® B760 Chipset: M.2_3 slot, Key M, typ 2280 only, PCIe 4.0 x4 mode
4× SATA 6 Gb/s porty
M.2_3 slot sdílí propustnost s PCIEX16 G4 slotem
Pokud je ve slotu M.2_3 osazené zařízení, PCIEX16 G4 slot bude podle oficiální specifikace deaktivován
Kompatibilita SSD, režimy a rychlosti závisí na použitém disku, CPU, BIOSu a konfiguraci systému
|
| RAID |
Intel Rapid Storage Technology, SATA RAID 0 / 1 / 5 / 10
Intel® Rapid Storage Technology podle oficiální specifikace
Podpora SATA RAID 0
Podpora SATA RAID 1
Podpora SATA RAID 5
Podpora SATA RAID 10
Dostupnost RAID funkcí se může lišit podle zapojených úložišť, BIOSu, ovladačů a konfigurace systému
|
| Síťová konektivita |
Realtek 2.5Gb Ethernet
1× Realtek 2.5Gb Ethernet
1× RJ-45 LAN port
Síťová výbava je určena pro rychlé kabelové připojení v herních, domácích i pracovních sestavách
Skutečná síťová propustnost závisí na switchi, kabeláži, ovladači, operačním systému a konfiguraci sítě
|
| Bezdrátová konektivita |
2×2 Wi-Fi 6 a Bluetooth 5.2
Wi-Fi 6
2×2 Wi-Fi 6, 802.11 a/b/g/n/ac/ax
Podpora frekvenčních pásem 2,4 GHz a 5 GHz
Bluetooth® v5.2
Verze Bluetooth se může lišit podle použitého Wi-Fi modulu
Bezdrátová rychlost a dostupnost funkcí závisí na routeru, ovladačích, operačním systému, regionálních regulacích a prostředí
|
| USB konektivita |
10 zadních USB portů a přední USB 3.2 Gen 2 Type-C
Zadní USB: celkem 10 portů podle oficiální specifikace
1× USB 3.2 Gen 2x2 port, USB Type-C®
2× USB 3.2 Gen 2 porty, 1× Type-A + 1× USB Type-C®
3× USB 3.2 Gen 1 porty, 2× Type-A + 1× USB Type-C®
4× USB 2.0 porty, Type-A
Přední USB: celkem až 7 portů
1× USB 3.2 Gen 2 connector s podporou USB Type-C®
1× USB 3.2 Gen 1 header s podporou dalších 2 USB 3.2 Gen 1 portů
2× USB 2.0 headery s podporou dalších 4 USB 2.0 portů
Porty U32G1_E1, U32G1_E2, U32G1_E3 a U32G1_E4 sdílejí propustnost podle oficiální poznámky
Skutečná rychlost USB závisí na zařízení, kabelu, ovladačích, operačním systému a konfiguraci
|
| BTF design |
Back To The Future provedení se skrytými konektory
BTF znamená Back To The Future
Konektory jsou přesunuty na spodní stranu základní desky
Cílem je čistší cable management a minimalistický vzhled sestavy
Pro plné využití BTF rozvržení je nutné použít kompatibilní PC skříň podporující zadní / spodní konektory základní desky
Před stavbou je vhodné ověřit kompatibilitu skříně, grafické karty a kabeláže s konkrétním BTF rozvržením
|
| Audio |
Realtek 7.1kanálové audio
7.1kanálové audio podle produktové komunikace ASUS
Audio Shielding podle produktové řady TUF Gaming
Dedicated audio PCB layers podle produktové řady TUF Gaming
Prémiové audio komponenty podle produktové řady TUF Gaming
Podpora zvukových funkcí závisí na ovladačích, operačním systému, použitých reproduktorech nebo headsetu a konfiguraci systému
|
| RGB a osvětlení |
Aura Sync a Armoury Crate
Aura Sync pro sjednocení osvětlení kompatibilních zařízení
Armoury Crate centralizuje ovládání podporovaných ASUS gaming produktů
RGB funkce závisí na připojeném příslušenství, verzi Armoury Crate / Aura softwaru a konfiguraci systému
|
| Chlazení |
Enlarged VRM heatsinks a komplexní chlazení TUF Gaming
Enlarged VRM heatsinks podle produktové stránky ASUS
Comprehensive cooling system podle produktové komunikace ASUS
M.2 chlazení podle produktové komunikace ASUS
Hybrid fan headers podle produktové řady TUF Gaming
Fan Xpert 2+ utility podle produktové komunikace ASUS
Chladicí výbava je navržena pro stabilní provoz procesoru, M.2 úložišť a celého systému při herním i pracovním zatížení
|
| Napájení a konstrukce |
12+1+1 power stages a ProCool konektory
12× 50A + 1× 60A + 1 power stages podle produktové stránky ASUS
ProCool Connectors podle produktové stránky ASUS
Military-grade components podle produktové řady TUF Gaming
DIGI+ VRM podle produktové komunikace ASUS
Konstrukce je zaměřená na stabilní napájení procesoru, dlouhodobou odolnost a spolehlivost sestavy
|
| Ochrana a spolehlivost |
TUF Gaming odolnost a SafeSlot Core+
TUF Gaming motherboards podle produktové stránky procházejí endurance testingem zaměřeným na odolnost a stabilitu
ASUS SafeSlot Core+
Military-grade components podle produktové komunikace ASUS
Odolná konstrukce TUF Gaming je zaměřená na stabilní provoz, robustní napájení a dlouhodobou spolehlivost
|
| BIOS a software |
UEFI BIOS, Power Saving a Armoury Crate
ASUS UEFI BIOS
Power Saving
Armoury Crate
Aura Sync
Funkce Power Saving obsahuje nastavení pro optimalizaci spotřeby, omezení CPU power limitu, ztlumení Aura lighting a nastavení úsporného profilu ventilátorů podle produktové stránky ASUS
Dostupnost funkcí se může lišit podle BIOSu, operačního systému a verze softwaru
|
| Zadní I/O porty |
DisplayPort, HDMI, USB-C, USB-A, Wi-Fi, 2.5Gb LAN a audio
1× DisplayPort
1× HDMI™ port
1× USB 3.2 Gen 2x2 Type-C®
1× USB 3.2 Gen 2 Type-A
1× USB 3.2 Gen 2 Type-C®
2× USB 3.2 Gen 1 Type-A
1× USB 3.2 Gen 1 Type-C®
4× USB 2.0 Type-A
1× Realtek 2.5Gb Ethernet port
Wi-Fi modul / anténní konektory podle zadního panelu
Audio konektory podle zadního panelu a audio konfigurace
Přesné rozložení zadního panelu se může lišit podle regionální revize produktu
|
| Interní konektory |
Napájení, ventilátory, 3× M.2, SATA, USB-C, USB, RGB, audio a systémové konektory
BTF rozvržení přesouvá konektory na spodní stranu základní desky
3× M.2 sloty, Key M
4× SATA 6 Gb/s porty
1× USB 3.2 Gen 2 connector s podporou USB Type-C®
1× USB 3.2 Gen 1 header s podporou dalších 2 USB 3.2 Gen 1 portů
2× USB 2.0 headery s podporou dalších 4 USB 2.0 portů
Ventilátorové, audio, RGB a systémové konektory podle BTF rozvržení desky a manuálu
Přesné zapojení se řídí manuálem k základní desce, revizí produktu a kompatibilitou použité skříně
|
| Operační systém |
Windows podle dostupnosti ovladačů ASUS
Dostupnost ovladačů a funkcí se může lišit podle operačního systému, verze BIOSu, použitých komponent a aktuální podpory ASUS
Pro nejlepší kompatibilitu CPU, DDR4 pamětí, Wi-Fi/Bluetooth, úložiště a síťových funkcí je vhodné používat aktuální BIOS a ovladače ze support stránky ASUS
|
| Formát a kompatibilita skříně |
micro-ATX, BTF kompatibilní skříň
micro-ATX form factor
Při výběru skříně je nutné ověřit nejen podporu micro-ATX, ale také kompatibilitu s BTF deskami se zadními / spodními konektory
Důležité je zkontrolovat prostor pro grafickou kartu, airflow, vedení kabeláže a dostupnost potřebných čelních USB konektorů
Pro ověření kompatibility je vhodné použít aktuální seznam ASUS BTF MB vs PC case a ASUS BTF MB vs VGA
|
| Klíčové vlastnosti |
Intel B760 micro-ATX deska s DDR4, PCIe 5.0, 3× M.2, Wi-Fi 6, 2.5Gb LAN a BTF hidden connector designem
Intel Socket LGA1700
Podpora Intel Core 14. / 13. / 12. generace
Intel B760 Chipset
micro-ATX formát
BTF hidden connector design
4× DDR4 DIMM, až 128 GB
DDR4 až 5333 MHz OC
Intel XMP a ASUS OptiMem II
1× PCIe 5.0 x16 slot
1× PCIe 4.0 x16 slot v režimu x4
1× PCIe 4.0 x1 slot
3× M.2 PCIe 4.0 x4 sloty
4× SATA 6 Gb/s
Intel Rapid Storage Technology, SATA RAID 0 / 1 / 5 / 10
Wi-Fi 6, 2×2 802.11 a/b/g/n/ac/ax
Bluetooth 5.2
Realtek 2.5Gb Ethernet
DisplayPort 1.4 s podporou 4K při 60 Hz
HDMI 2.1 s podporou 4K při 60 Hz
Celkem 10 zadních USB portů
Zadní USB 3.2 Gen 2x2 Type-C®
Front USB 3.2 Gen 2 Type-C®
7.1kanálové audio podle produktové komunikace ASUS
Aura Sync a Armoury Crate
12+1+1 power stages
ProCool Connectors
Enlarged VRM heatsinks
ASUS SafeSlot Core+
UEFI BIOS
Power Saving
|
Prodejce i výrobce si vyhrazuje právo změny parametrů či vlastností bez předchozího upozornění.
Chcete-li mít ohledně konkrétních parametrů aktuální informace kontaktujte nás.
Pozdější reklamace vlastností je zbytečnou komplikací pro obě strany.
