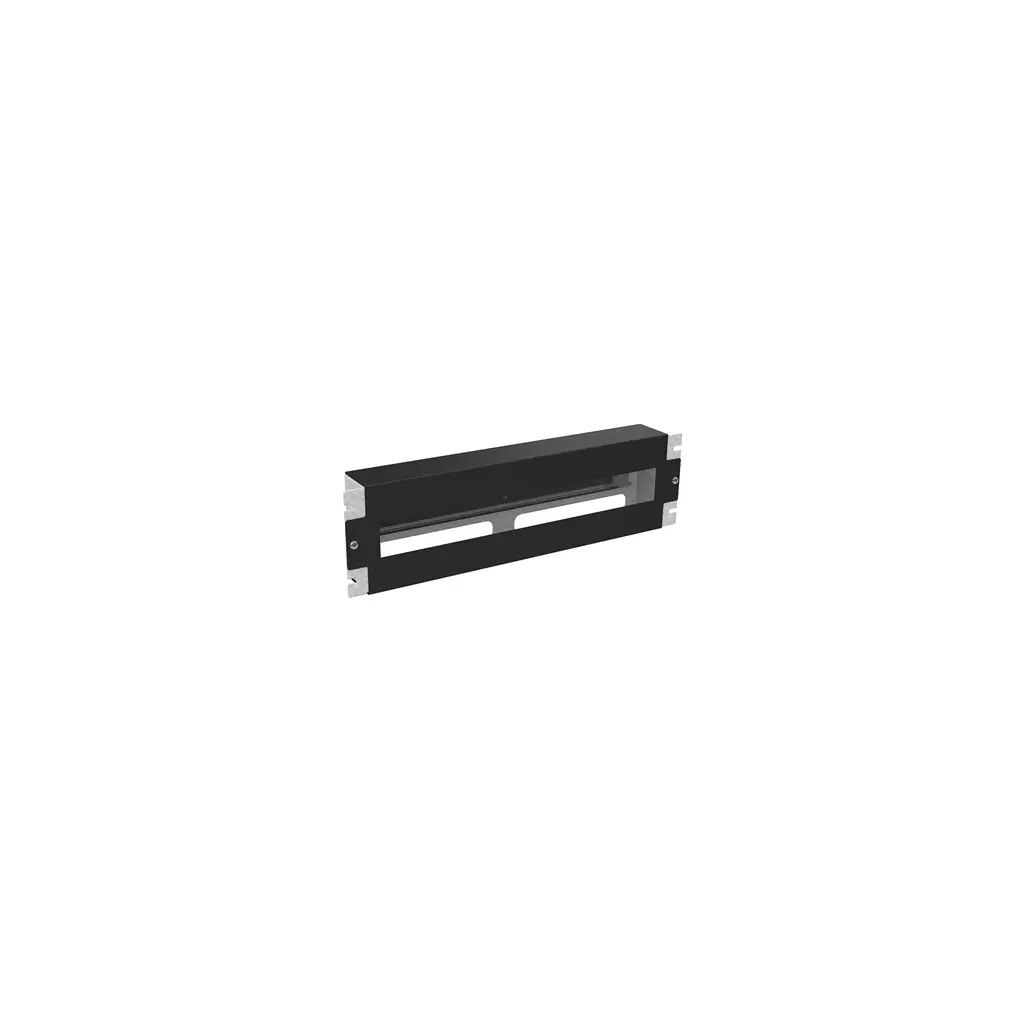

Solarix Instalační panel 3U s DIN lištou do 19" rozvaděče, BK RAL 9005, RAIL-3U-DIN-BK

Solarix RAIL-3U-DIN-BK

Instalační panel pro umístění velkého množství elektrických komponentů se standardizovaným uchycením na DIN lištu. Tento panel velikosti 19" 3U umožňuje optimálně umístit a následně propojit tyto většinou silové prvky v rozvaděči, a to odděleně od ostatního zařízení a kabeláže. Panel je vybaven předním krytem s otvorem 400 × 46 mm. Celý panel lze pomocí zemnicího šroubu propojit k centrálnímu bodu v rozvaděči.

ZÁKLADNÍ SPECIFIKACE

Rozměry: 430 × 133 × 60 mm Kapacita panelu: 22 modulárních přístrojů šířky 17,5 mm Materiál: ocelový zinkovaný plech Barva: černá (RAL9005)

Rack panel na DIN lištu - černá, RAL 9005 - 3U - 19"

Solarix Instalační panel 3U s DIN lištou do 19" rozvaděče, BK RAL 9005, RAIL-3U-DIN-BK Instalační panel pro snadné umístění komponentů na DIN lištu. Popis produktu Pro umístění velkého množství elektrických komponentů se standartizovaným uchycením na DIN lištu, nabízíme panel pro instalaci těchto modulárních přístrojů. Tento panel v zástavné výšce 19" 3U, umožňuje optimálně umístit a následně propojit tyto většinou silové prvky v rozvaděči a to odděleně od ostatního zařízení a kabeláže. Panel je standardně vybaven DIN lištou a předním krytem s otvorem 400 x 46mm. Celý panel lze pomocí zemnicího šroubu propojit k centrálnímu bodu v rozvaděči. Parametry: Rozměry: výška 133 mm (3U) šířka 19" (šířka vnitřního prostoru 430 mm) hloubka 60 mm Kapacita panelu: 22 modulárních přístrojů šířky 17,5 mm Materiál: ocelový zinkovaný plech lakovaný práškovou barvou v odstínu RAL 7035 (šedá) nebo RAL 9005 (černá) Rozsah dodávky: prázdný instalační panel (1 ks) skládající se z následujících dílů: základna s DIN lištou a uzemňovacím šroubem přední kryt montážní materiál pro upevnění předního krytu

Pro umístění velkého množství elektrických komponentů se standartizovaným uchycením na DIN lištu, nabízíme panel pro instalaci těchto modulárních přístrojů. Tento panel v zástavné výšce 19" 3U, umožňuje optimálně umístit a následně propojit tyto většinou silové prvky v rozvaděči a to odděleně od ostatního zařízení a kabeláže. Panel je standardně vybaven DIN lištou a předním krytem s otvorem 400 x 46mm. Celý panel lze pomocí zemnicího šroubu propojit k centrálnímu bodu v rozvaděči. Rozměry: výška 133 mm (3U) šířka 19" (šířka vnitřního prostoru 430 mm) hloubka 60 mm Kapacita panelu: 22 modulárních přístrojů šířky 17,5 mm Materiál: ocelový zinkovaný plech lakovaný práškovou barvou v odstínu RAL 7035 (šedá) nebo RAL 9005 (černá) Rozsah dodávky: prázdný instalační panel (1 ks) skládající se z následujících dílů:

• základna s DIN lištou a uzemňovacím šroubem
• přední kryt
• montážní materiál pro upevnění předního krytu

Ke stažení

Panel je standardně vybaven DIN lištou a předním krytem s otvorem 400 x 46mm. V zástavné výšce 3U, umožňuje optimálně umístit a následně propojit většinou silové prvky v rozvaděči a to odděleně od ostatních zařízení a kabeláže. celý panel lze pomocí zemnicího šroubu propojit k centrálnímu bodu v rozvaděči kapacita 22 modulárních přístrojů šířky 17,5mm
