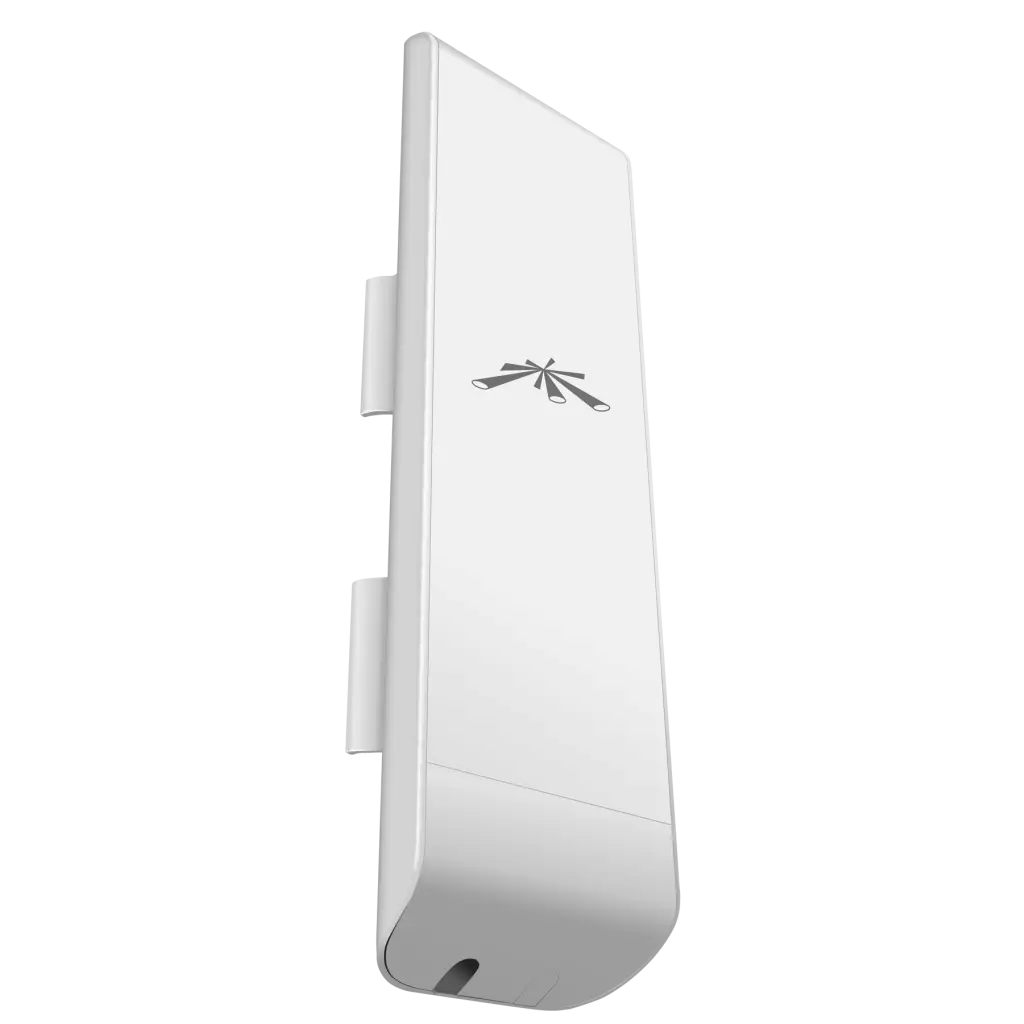

Ubiquiti NanoStation M2 outdoor MIMO 2,4GHz 11dBi

UBNT NanoStation M2 je výkonná kompletně venkovní jednotka včetně 2x 11dBi (2x2 MIMO) antén pro pásmo 2.4GHz vhodná jako klientské řešení na kratší vzdálenosti. Jednotka umožňuje komunikovat přenosovou rychlostí až 300Mbps. Oproti předchůdci Nanostation 2 má silnější procesor taktovaný na 400 MHz a větší paměť. Dva ethernetové porty Softwarově ovladatelný PoE výstup na sekundárním portu Vám umožní připojit další zařízení na stožáru, například bezpečnostní kameru nebo CPE / PtP zařízení. Největší výhodou jakéhokoliv airMAX zařízení je vedle vysoké přenosové rychlosti díky standardu 802.11n využití časového multiplexu TDMA. Protokol TDMA airMAX umožňuje vynikající škálovatelnost a vysokou propustnost při zachování nízkých latencí v PtMP sítích. Obsah balení Zařízení PoE napájecí zdroj Napájecí kabel (2) stahovací pásky Bezdrátové vlastnosti Bezdrátové frekvence:2.4 GHz WiFi standardy:802.11b/g, airMAX, 802.11n Přenosová rychlost - 2.4GHz [Mb/s]:300 Vysílací výkon 2.4GHz [dBm]:28 Šifrování:WEP, WPA, WPA2 2.4GHz MIMO:2 x 2 Typ antény:Vestavěná Počet vestavěných antén:2 Zisk antény [dBi]:11 Konektory a rozhraní Rychlost LAN:(2) 10/100Mbps Napájení Napájení přes PoE:24V DC Typy PoE:PoE-Out + PoE-In Max. spotřeba energie [W]:8 Fyzické charakteristiky Použití:Venkovní Tlačítka:Reset Provozní teplota [°C]:-30 až 75 Hmotnost [g]:400 Šířka [mm]:80 Výška [mm]:293 Hloubka [mm]:31 Hardware CPU:Atheros MIPS 24KC Frekvence CPU [MHz]:400 RAM [MB]:32 Software Operační mód:Klient, Repeater, AP Router, Access Point, Klient Router (wisp) Podpora IPv6:Transparentní (režim bridge) Výchozí IP adresa:192.168.1.20 Výchozí jméno a heslo:ubnt / ubnt

airMAX NanoStation M2

---

Řada produktů Nanostation způsobila malou revoluci v poskytování bezdrátového internetu. Snad každý, kdo se alespoň trochu zajímá o wireless technologie, o nich musel slyšet. Díky univerzálnosti použití, vysokému výkonu, stabilitě a nízké ceně se teší velkému úspěchu mezi uživateli a ISP.

Nová řada M přichází s řadou vylepšení ke kterým patří výkonnější CPU, větší operační pamět, vyšší zisk antény a podpora nového standardu 802.11n. Díky 802.11n přichází Ubiquity s technologií airMAX (protokol TDMA), která má za úkol eliminovat případné kolize (hide node) a zvýšit tak celkovou propustnost a stabilitu celé sítě. Díky technologii MIMO, zde v provední 2x2, jednotky dosahují při standartní šířce kanálu rychlostí až 150Mbps (reálně 100Mbps, half-duplex, TCP). Lze nastavit i 40MHz šířku kanálu, kde lze dosáhnou teoretické rychlosti až 300Mbps. Jednotky jsou poháněny systémem airOS, který Ubiquity neustále vyvíjí a zdokonaluje. Důraz je kladen zejména na přehlednost a jednoduchost konfigurace skrz webové rozhraní prohlížeče.

Nanostation M2 disponuje proti verzi "locoM2" dvěma ethernet.porty a výkonnější anténou se ziskem 11dBi. Můžeme tak k jednotce například připojit IP kameru. Díky možnosti distribuce PoE napájení i na tento port není nutné instalovat dva samostatné PoE adaptéry. PoE na druhém portu lze softwarově vypínat/zapínat, lze tak případně vzdáleně restartovat připojené zařízení. PoE adaptér disponuje "RESET" tlačítkem pro uvedení jednotky do továrního nastavení případně TFTP režimu pro obnovu poškozeného firmware.

Technické specifikace: Processor Specs Atheros MIPS 24KC, 400 MHz Memory 32 MB SDRAM, 8 MB Flash Networking Interface (2) 10/100 Ethernet Port Dimensions (mm) 294 x 31 x 80 Weight 0.4 kg Power Supply (PoE) 24V, 0.5A Max. Power Consumption 8 W Gain 11 dBi Polarization Dual Linear Enclosure Characteristics Outdoor UV Stabilized Plastic Mounting Pole Mounting Kit Included Power Method Passive Power over Ethernet (pairs 4, 5+; 7, 8 return) Operating Temperature -30 to 75° C Operating Humidity 5 to 95% Condensing Shock & Vibration ETSI300-019-1.4

---

Užitečné odkazy:

• stránky výrobce UBNT.com
• aktuální verze airOS
• datasheety, uživatelské příručky
• výpočet parametrů bezdrátového spoje - AirLink
• návody pro začátečníky - BeansTalk
• video-návody (ubnt youtube channel)
• Ubiquiti Wiki
• Ubiquiti oficiální fórum

---

PŘEHLED Ubiquiti NanoStation M2 je výkonná kompletně venkovní jednotka včetně 2x 11dBi (2x2 MIMO) antén pro pásmo 2,4GHz vhodná jako klientské řešení na kratší vzdálenosti. Jednotka umožňuje komunikovat přenosovou rychlostí až 300Mb/s. Oproti předchůdci Nanostation 2 má silnější procesor taktovaný na 400MHz a větší paměť. Obsah balení * Zařízení * PoE napájecí zdroj * Napájecí kabel * (2) stahovací pásky SPECIFIKACE Bezdrátové frekvence [GHz]: 2,4 CPU: Atheros MIPS 24KC Frekvence CPU [MHz]: 400 Hloubka [mm]: 31 Hmotnost [g]: 400 LAN: (2) 10/100Mbps Max. spotřeba energie [W]: 8 Napájení přes PoE: 24V DC Operační mód: * Klient * Repeater * AP Router * Access Point * Klient Router (wisp) Počet LAN portů: 2 Počet vestavěných antén: 2 Podpora IPv6: Transparentní (režim bridge) PoE: Vstupní a výstupní Provozní teplota [°C]: -30 až 75 Přenosová rychlost WiFi - 2,4GHz [Mb/s]: 300 Šifrování: WEP, WPA, WPA2 Šířka [mm]: 80 Tlačítka: Reset Typ antény: Vestavěná Velikost operační paměti [MB]: 32 Venkovní použití: Ano Výchozí IP adresa: 192.168.1.20 Výchozí jméno a heslo: Ubiquiti/Ubiquiti Vysílací výkon 2,4GHz [dBm]: 28 Výška [mm]: 293 WiFi standardy: * 802.11b * 802.11g * 802.11n * airMAX Zisk antény [dBi]: 11

Ubiquiti NanoStation M2

NanoStation M2 je výkonná kompletní venkovní jednotka včetně 11 dBi antény (MIMO) pro pásmo 2,4 GHz. Jednotka umožňuje komunikaci reálnou rychlostí až 150 Mbps. Další výhodou je vedle vysoké přenosové rychlosti díky standardu 802.11n využití časového multiplexu TDMA, což umožňuje na jednotku v režimu AP připojit více než 300 klientů a nízké latence. Oproti předchůdci NanoStation2 má silnější procesor taktovaný na 400 MHz a větší paměť. Součástí balení je i 15 V napájecí zdroj a PoE injektor, který obsahuje resetovací tlačítko pomocí kterého lze také NS uvést TFTP módu pro obnovu firmwaru.

ZÁKLADNÍ SPECIFIKACE

Standard Wi-Fi: 802.11b/g + airMAX CPU frekvence: 400 MHz Počet jader: 1 RAM paměť: 32 MB Porty: 2x RJ-45 Podpora PoE: ano Frekvenční pásmo: 2412 - 2462 MHz Anténa: 11 dBi interní Rozměry: 294 x 31 x 80 mm Hmotnost: 400 g

---

Vyzařovací charakteristika:

Ztráta odrazem:

UBNT NanoStation M2 - AP/client 2.4GHz, anténa 11dBi MIMO, airMAX, 2x RJ45, PoE 24V Access point, klient, anténa 11dBi, outdoor, MIMO 2,4GHz, airMAX, 2x RJ45, PoE 24V

nebo EAN 0810354020230

Bezdrátový access point - AirMax - 2.4 GHz

UBNT NanoStation M2 je výkonná kompletně venkovní jednotka včetně 2x 11dBi (2x2 MIMO) antén pro pásmo 2.4GHz vhodná jako klientské řešení na kratší vzdálenosti. Jednotka umožňuje komunikovat přenosovou rychlostí až 300Mbps. Oproti předchůdci Nanostation 2 má silnější procesor taktovaný na 400 MHz a větší paměť. Dva ethernetové porty Softwarově ovladatelný PoE výstup na sekundárním portu Vám umožní připojit další zařízení na stožáru, například bezpečnostní kameru nebo CPE / PtP zařízení. Největší výhodou jakéhokoliv airMAX zařízení je vedle vysoké přenosové rychlosti díky standardu 802.11n využití časového multiplexu TDMA. Protokol TDMA airMAX umožňuje vynikající škálovatelnost a vysokou propustnost při zachování nízkých latencí v PtMP sítích. Obsah balení: - Zařízení - PoE napájecí zdroj - Napájecí kabel - 2 stahovací pásky

Ubiquiti NanoStation M2 je výkonná kompletně venkovní jednotka včetně 2x 11dBi (2x2 MIMO) antén pro pásmo 2.4GHz vhodná jako klientské řešení na kratší vzdálenosti. Jednotka umožňuje komunikovat přenosovou rychlostí až 300Mbps. Oproti předchůdci Nanostation 2 má silnější procesor taktovaný na 400 MHz a větší paměť.

Dva ethernetové porty

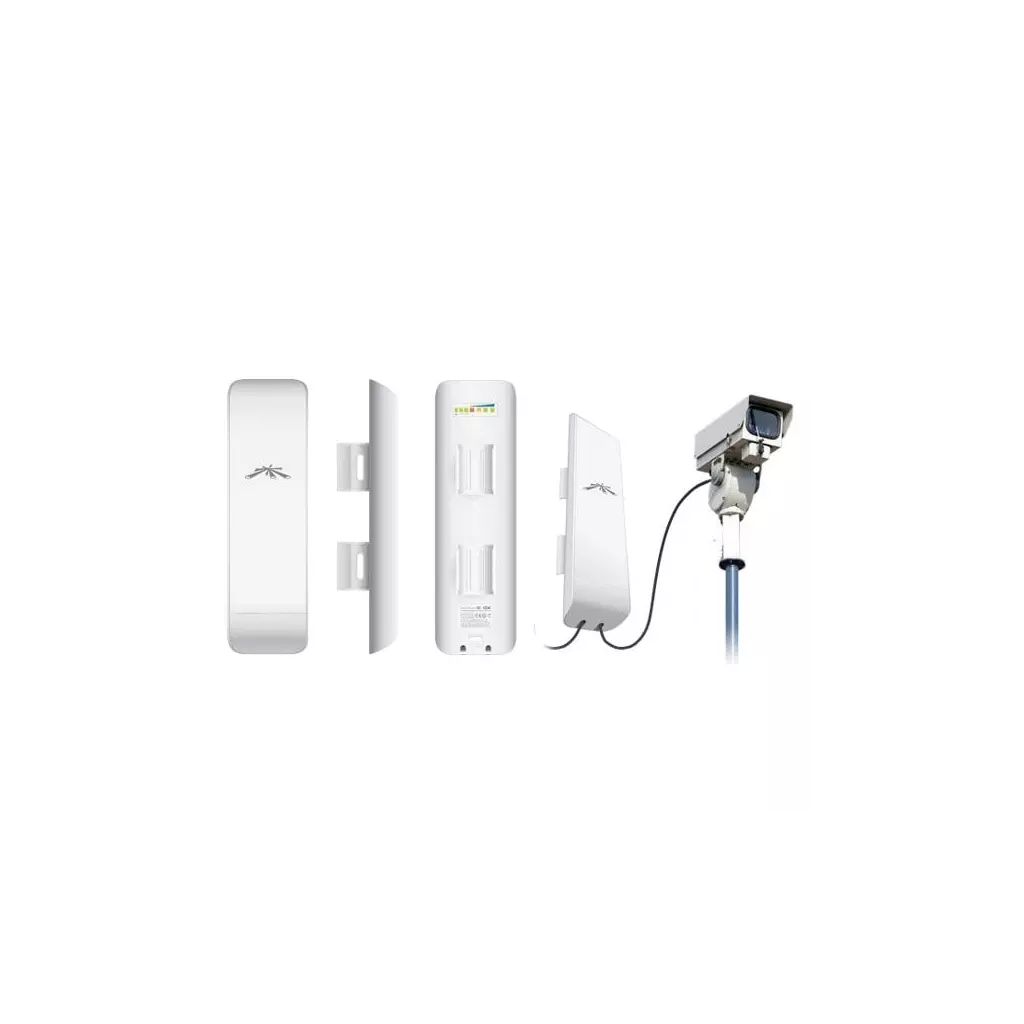

Softwarově ovladatelný PoE výstup na sekundárním portu Vám umožní připojit další zařízení na stožáru, například bezpečnostní kameru nebo CPE / PtP zařízení.

Největší výhodou jakéhokoliv airMAX zařízení je vedle vysoké přenosové rychlosti díky standardu 802.11n využití časového multiplexu TDMA. Protokol TDMA airMAX umožňuje vynikající škálovatelnost a vysokou propustnost při zachování nízkých latencí v PtMP sítích.

Obsah balení

• Zařízení
• PoE napájecí zdroj
• Napájecí kabel
• (2) stahovací pásky

UBNT NanoStation M2 je výkonná kompletně venkovní jednotka včetně 2x 11dBi (2x2 MIMO) antén pro pásmo 2.4 GHz vhodná jako klientské řešení na kratší vzdálenosti. Jednotka umožňuje komunikovat přenosovou rychlostí až 300 Mbps. Oproti předchůdci Nanostation 2 má silnější procesor taktovaný na 400 MHz a větší paměť.

Dva ethernetové porty

Softwarově ovladatelný PoE výstup na sekundárním portu Vám umožní připojit další zařízení na stožáru, například bezpečnostní kameru nebo CPE / PtP zařízení.

Největší výhodou jakéhokoliv airMAX zařízení je vedle vysoké přenosové rychlosti díky standardu 802.11n využití časového multiplexu TDMA. Protokol TDMA airMAX umožňuje vynikající škálovatelnost a vysokou propustnost při zachování nízkých latencí v PtMP sítích.

Obsah balení

• Zařízení
• PoE napájecí zdroj
• Napájecí kabel
• (2) stahovací pásky

NSM2 – moderní řešení Ubiquiti

Moderní přístupový bod Ubiquiti NSM2 pracuje ve frekvenčním pásmu 2,4 GHz, ve standardu 2x2 MIMO. Vyznačuje se výkonem a spolehlivostí.

Ubiquiti NSM2 je inovativní, jednoduše ovladatelný přístupový bod, který umožňuje přenosy dat rychlostí 150 Mbit/s. Spojuje v sobě možnosti nejnovějších technologií s kompaktní konstrukcí a elegantním designem.



Funkčnost

Zařízení se vyznačuje velice příznivým poměrem ceny a kvality. Je pro ně typický výkon a všestranné fungování. Obsluhuje frekvenční pásmo 2,4 GHz. Má paměť flash o velikosti 8 MB a interní paměť o kapacitě 32 MB. Výrobek je založen na procesoru Atheros MIPS 24KC s taktovací frekvencí 400 MHz. Je vybaven zabudovanou anténou s maximální úrovní zesílení 11,2 dBi. Obsluhuje PoE.





Vysoká kvalita

Výrobce se postaral o každý detail. Řešení se vyznačuje nejvyšší kvalitou provedení. Má diody LED a může být používáno v teplotách nepřesahujících 80 °C a vlhkosti nepřevyšující 95 %.



Nejdůležitější vlastnosti

• práce ve frekvenčním pásmu 2,4 GHz
• standard 2x2 Mimo
• propustnost 150+ Mbps
• snadná instalace
• kompaktní konstrukce
• moderní design



Použití

Řešení Ubiquiti NSM2 může být používáno pro vytváření spojení Point-to-Point a Point-to-Multi Point.



Instalace

Instalace řešení ze série NanoStation M2 nevyžaduje použití žádných speciálních nástrojů.





Srovnání



	OPERATING   FREQUENCY	THROUGHPUT	RANGE	GAIN
LOCO M9	900 MHz	150+ Mbps	10+ km	8 dBi
NSM2	2.4 GHz	150+ Mbps	13+ km	11 dBi
LOCO M2	2.4 GHz	150+ Mbps	5+ km	8 dBi
NSM3	3 GHz	150+ Mbps	15+ km	13 dBi
NSM365	3.65 GHz	150+ Mbps	15+ km	13 dBi
NSM5	NSM5	150+ Mbps	15+ km	16 dBi
LOCO M5	5 GHz	150+ Mbps	10+ km	13 dBi



Materiály výrobce

  Více v dokumentu připraveném výrobcem



Specifikace

Ubiquiti NanoStation M2 je výkonná kompletně venkovní jednotka včetně 2x 11dBi (2x2 MIMO) antén pro pásmo 2.4GHz vhodná jako klientské řešení na kratší vzdálenosti. Jednotka umožňuje komunikovat přenosovou rychlostí až 300Mbps. Oproti předchůdci Nanostation 2 má silnější procesor taktovaný na 400 MHz a větší paměť. Softwarově ovladatelný PoE výstup na sekundárním portu Vám umožní připojit další zařízení na stožáru, například bezpečnostní kameru nebo CPE / PtP zařízení. Největší výhodou jakéhokoliv airMAX zařízení je vedle vysoké přenosové rychlosti díky standardu 802.11n využití časového multiplexu TDMA. Protokol TDMA airMAX umožňuje vynikající škálovatelnost a vysokou propustnost při zachování nízkých latencí v PtMP sítích. Obsah balení: - Zařízení - PoE napájecí zdroj - Napájecí kabel - 2x stahovací pásky

NanoStation M2 je výkonná kompletní venkovní jednotka včetně 2x 10 dBi antény (MIMO) pro pásmo 2,4 GHz. Jednotka umožňuje komunikaci reálnou rychlostí až 150 Mbps. Další výhodou je vedle vysoké přenosové rychlosti díky standardu 802.11n využití časového multiplexu TDMA, což umožňuje na jednotku v režimu AP připojit více než 300 klientů a nízké latence. Oproti předchůdci NanoStation2 má silnější procesor taktovaný na 400 MHz a větší paměť. Webová administrace je velmi jednoduchá a přehledná. Lze nastavit např.: Režim AP, klient nebo WDS Traffic shaping QoS Mezi WAN a LAN transparentní bridge nebo routing, bez NAT nebo s NAT Sílu signálu, jaká má odpovídat konkrétní signalizační LED Výstupní výkon až 27 dBi V režimu bridge a WDS zařízení podporuje transparentně přenosy IPv6. Součástí balení je i 24 V napájecí PoE zdroj, který obsahuje resetovací tlačítko, pomocí kterého lze také NS uvést do TFTP módu pro obnovu firmwaru. Další výhodou je podpora PoE i na druhém ethernet portu pro přímé napájení druhého zařízení. Tuto vlastnost lze i softwarově zakázat. Technická specifikace: Parmetr Hodnota Citlivost -97 dBm DHCP ano Frekvence 2.32-2.55 GHz Chipset: Atheros LAN port 2x RJ45 10/100 Mbps Max. výstupní výkon 23 dBm Modulace OFDM, DBPSK, DQPSK, CCK, 64QAM,16QAM NAND 8 MB Napájení 24 V , 0,5 A Normy 802.11b/g/n Operační mód AP, Client, WDS Polarizace H/V Procesor MIPS 24KC, 400 MHz Provozní teplota -30 až 80 °C Přenosová rychlost 300 Mbps RAM 32 MB Regulace výkonu ano Shoda FCC, CE Šifrování WEP, WPA, WPA2 Výchozí IP 192.168.1.20 Výchozí jméno ubnt Výchozí heslo ubnt Výstup na ext. anténu ne Rozměry 294 x 80 x 30 mm Vyzař. úhel - H 55°/27° Vyzař. úhel - V 53°/27° Zisk 10.4-11.2 dBi Hmotnost 0,4 Kg OS AirOS V Podpora IPv6 Transparentní (režim bridge) Balení obsahuje venkovní jednotku s integrovanou anténou, 24V napájecí zdroj. PoE Injector, který obsahuje resetovací tlačítko pomocí kterého lze také NS uvést TFTP módu pro obnovu firmwaru. Další výhodou je podpora PoE i na druhém ethernet portu pro přímé napájení druhého zařízení. Tuto vlastnost lze i softwarově zakázat. Balení též obsahuje 2 klasické plastové stahovací pásky pro upevnění na stožár. Aktuální firmware naleznete na oficiálních stránkách výrobce: http://www.ubnt.com/ Podrobný návod: http://www.ubnt.com/wiki
