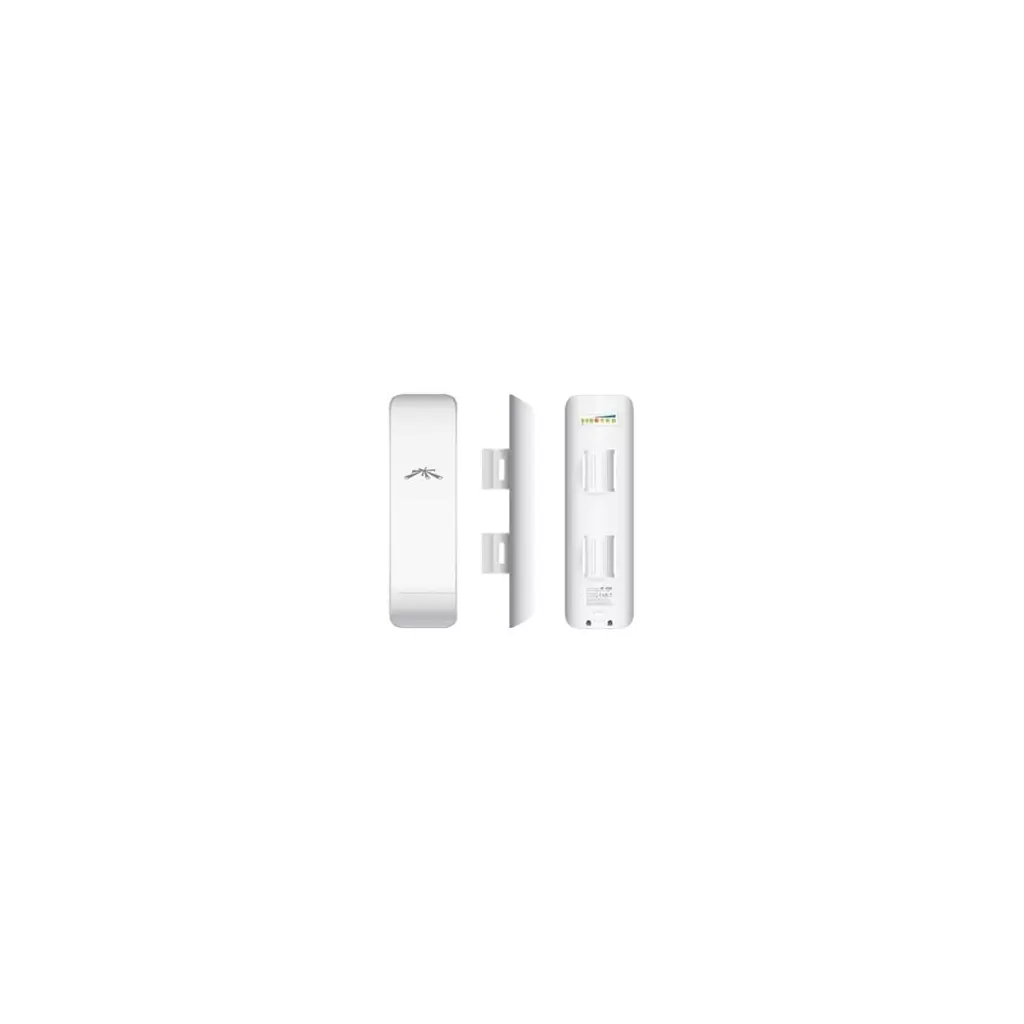

Ubiquiti NanoStationM5, outdoor, 2x2 MIMO, Hi Power 5GHz

UBNT NanoStation M5 je výkonná kompletně venkovní jednotka včetně 2x 16dBi (2x2 MIMO) antén pro pásmo 5GHz vhodná jako klientské řešení na kratší vzdálenosti. Jednotka umožňuje komunikovat přenosovou rychlostí až 300Mbps. Oproti předchůdci Nanostation 5 má silnější procesor taktovaný na 400 MHz a větší paměť. Dva ethernetové porty Softwarově ovladatelný PoE výstup na sekundárním portu Vám umožní připojit další zařízení na stožáru, například bezpečnostní kameru nebo CPE / PtP zařízení. Největší výhodou jakéhokoliv airMAX zařízení je vedle vysoké přenosové rychlosti díky standardu 802.11n využití časového multiplexu TDMA. Protokol TDMA airMAX umožňuje vynikající škálovatelnost a vysokou propustnost při zachování nízkých latencí v PtMP sítích. Obsah balení Zařízení PoE napájecí zdroj Napájecí kabel (2) stahovací pásky Bezdrátové vlastnosti Vysílací výkon 5GHz [dBm]:  23 Bezdrátové frekvence [GHz]:  5 Přenosová rychlost WiFi - 5GHz [Mb/s]:  300 WiFi standardy:  airMAX, 802.11a, 802.11n Šifrování:  WPA2 AES Typ antény:  Vestavěná Počet vestavěných antén:  2 Zisk antény [dBi]:  16 Fyzické charakteristiky Použití:  Venkovní Tlačítka:  Reset Provozní teplota [°C]:  -30 až 75 Hmotnost [g]:  400 Hloubka [mm]:  31 Šířka [mm]:  80 Výška [mm]:  294 Hardware CPU:  Atheros MIPS 24KC Velikost operační paměti [MB]:  32 Frekvence CPU [MHz]:  400 Konektory a rozhraní Počet LAN portů:  2 Rychlosti LAN:  (2) 10/100Mbps Napájení Max. spotřeba energie [W]:  8 Napájení přes PoE:  24V DC Typy PoE:  Vstupní, Vstupní a výstupní Software Podpora IPv6:  Transparentní (režim bridge) Operační mód:  Klient, Repeater, AP Router, Access Point, Klient Router (wisp) Výchozí IP adresa:  192.168.1.20 Výchozí jméno a heslo:  ubnt / ubnt

Ubiquiti NanoStation M5, anténa 2x 16dBi, outdoorklient MIMO 5GHz, AirMax Station PŘEHLED NanoStation M5 je výkonná kompletní venkovní jednotka včetně 2x 16 dBi antény (MIMO) pro pásmo 5GHz. Jednotka umožňuje komunikaci reálnou rychlostí až 150Mb/s. Další výhodou je vedle vysoké přenosové rychlosti díky standardu 802.11n využití časového multiplexu TDMA, což umožňuje na jednotku v režimu AP připojit více než 300 klientů a nízké latence. Oproti předchůdci NanoStation5 má silnější procesor taktovaný na 400MHz a větší paměť. SPECIFIKACE Frekvence (MHz): 5170-5825 Normy: 802.11a/n Maximální přenosová rychlost: 300Mb/s LAN port: 2x RJ45 10/100Mbps Napájení: 12-24V (pouze PoE) Bezdrátové operační módy: AP, Client, WDS Operační módy: Bridge, NAT DHCP server/client: Ano/Ano Výstup na externí anténu: Ne Šifrování: WEP, WPA, WPA2 Minimální citlivost: -94 Provozní teplota: -30 až 75°C Regulace výkonu: Ano Max. výstupní výkon: 27dBm Počet antén: 2 Vyzařovací úhel H/V: 43°/41° Zisk antény: 16dBi Airmax: Ano Chipset: Atheros Procesor: MIPS 24KC, 400MHz RAM: 32MB NAND: 8MB Hmotnost: 0,4kg Operační systém: AirOS Podpora IPv6: Transparentní (režim bridge) Výchozí IP: 192.168.1.20 Výchozí jméno/heslo: Ubiquiti/Ubiquiti Venkovní použití: Ano Obsah balení: * zařízení * PoE zdroj * napájecí kabel * manuál * stahovací pásky

Ubiquiti NanoStation M5

NanoStation (NSM5) je výkonná kompletní venkovní jednotka včetně 2x 16 dBi antény (MIMO) pro pásmo 5 GHz. Jednotka umožňuje komunikaci rychlostí až 150 Mbps.

Další výhodou je vedle vysoké přenosové rychlosti díky standardu 802.11n využití časového multiplexu TDMA, což umožňuje na jednotku v režimu AP připojit více než 300 klientů a nízké latence. Oproti předchůdci NanoStation5 má silnější procesor taktovaný na 400 MHz a větší paměť.

Webová administrace je velmi jednoduchá a přehledná. Lze nastavit např.:

• režim AP, klient nebo WDS
• traffic shaping
• QoS
• mezi WAN a LAN transparentní bridge nebo routing, bez NAT nebo s NAT
• sílu signálu, jaká má odpovídat konkrétní signalizační LED
• výstupní výkon až 27 dBi

V režimu bridge a WDS zařízení podporuje transparentně přenosy IPv6.

Součástí balení je i 24V/0,5A napájecí PoE injector.

Další výhodou je podpora PoE i na druhém ethernet portu pro přímé napájení druhého zařízení. Tuto vlastnost lze i softwarově zakázat.

Součástí balení jsou instalační pásky, které jsou vystaveny mechanickému namáhání. Doporučujeme pásky jednou za 2 roky vyměnit za nové. Předejdete tak případnému poškození zařízení.

ZÁKLADNÍ SPECIFIKACE

Standard Wi-Fi: IEEE 802.11a/n

CPU frekvence: 400 MHz

Počet jader: 1

RAM paměť: 64 MB

Porty: 2 x RJ-45

Podpora PoE: ano

Frekvenční pásmo: 5170 - 5875 MHz

Anténa: 2 x 16 dBi interní

Rozměry: 294 x 80 x 31 mm

Hmotnost: 400 g

---

Důležité upozornění: Systém airOS je neustále vylepšován, proto doporučujeme vždy používat aktuální verzi, kterou stahujte na stránkách Ubiquiti v sekci Downloads. Zároveň je nutné zařízení provozovat v souladu s Všeobecným Oprávněním pro pásmo 5 GHz, využívat funkci DFS a vyvarovat se použití frekvencí, které používají meteorologické radary tj. 5630 a 5645 MHz.

Ubiquiti NanoStation M5 je výkonná kompletně venkovní jednotka včetně 2x 16dBi (2x2 MIMO) antén pro pásmo 5GHz vhodná jako klientské řešení na kratší vzdálenosti. Jednotka umožňuje komunikovat přenosovou rychlostí až 300Mbps. Oproti předchůdci Nanostation 5 má silnější procesor taktovaný na 400 MHz a větší paměť. Největší výhodou jakéhokoliv airMAX zařízení je vedle vysoké přenosové rychlosti díky standardu 802.11n využití časového multiplexu TDMA. Protokol TDMA airMAX umožňuje vynikající škálovatelnost a vysokou propustnost při zachování nízkých latencí v PtMP sítích. Obsah balení: - Zařízení - PoE napájecí zdroj - Napájecí kabel - 2x stahovací pásky

NanoStation M5 je výkonná kompletní venkovní jednotka včetně 2x 16 dBi antény (MIMO) pro pásmo 5 GHz. Jednotka umožňuje komunikaci reálnou rychlostí až 150 Mbps. Další výhodou je vedle vysoké přenosové rychlosti díky standardu 802.11n využití časového multiplexu TDMA, což umožňuje na jednotku v režimu AP připojit více než 300 klientů a nízké latence. Oproti předchůdci NanoStation5 má silnější procesor taktovaný na 400 MHz a větší paměť. Webová administrace je velmi jednoduchá a přehledná. Lze nastavit např.: režim AP, klient nebo WDS traffic shaping QoS mezi WAN a LAN transparentní bridge nebo routing, bez NAT nebo s NAT polarizaci antény (vertikální / horizontální / adaptivní) vypnout či zapnout výstup na externí anténu sílu signálu, jaká má odpovídat konkrétní signalizační LED výstupní výkon až 27 dBi Součástí balení je i 15 V napájecí zdroj a PoE injector, který obsahuje resetovací tlačítko pomocí kterého lze také NS uvést TFTP módu pro obnovu firmwaru. Tabulka parametrů: ------------------ Citlivost: -96 dBm DHCP: ano Frekvence: 5,4 - 5.825 GHz Chipset: Atheros LAN port: 2x RJ45 10/100 Mbps Max. výstupní výkon: 27 dBm Modulace: OFDM NAND: 8 MB Napájení: 15 V, 0,8 A Normy: 802.11a/n Operační mód: AP, Client, WDS Polarizace: H/V Procesor: MIPS 24KC, 400 MHz Provozní teplota: -30 až 80 °C Přenosová rychlost: 300 Mbps RAM: 32 MB Regulace výkonu: ano Rozhraní: LAN, WiFI Rozměry: 294 x 80 x 30 mm Shoda: FCC, CE Šifrování: WEP 64/128/152, WPA, WPA2, 802.1X Výchozí heslo: ubnt Výchozí IP: 192.168.1.20 Výchozí jméno: ubnt Vyzař. úhel - H.: 43°/41° Vyzař. úhel - V.: 15° Zisk: 16 dBi Hmotnost: 0,4 kg OS: AirOS V

Bezdrátový můstek - AirMax

UBNT NanoStation M5 je výkonná kompletně venkovní jednotka včetně 2x 16dBi (2x2 MIMO) antén pro pásmo 5GHz vhodná jako klientské řešení na kratší vzdálenosti. Jednotka umožňuje komunikovat přenosovou rychlostí až 300Mbps. Oproti předchůdci Nanostation 5 má silnější procesor taktovaný na 400 MHz a větší paměť. Dva ethernetové porty: Softwarově ovladatelný PoE výstup na sekundárním portu Vám umožní připojit další zařízení na stožáru, například bezpečnostní kameru nebo CPE / PtP zařízení. Největší výhodou jakéhokoliv airMAX zařízení je vedle vysoké přenosové rychlosti díky standardu 802.11n využití časového multiplexu TDMA. Protokol TDMA airMAX umožňuje vynikající škálovatelnost a vysokou propustnost při zachování nízkých latencí v PtMP sítích. Obsah balení: - Zařízení - PoE napájecí zdroj - Napájecí kabel - 2x stahovací pásky

Ubiquiti NanoStation M5 je výkonná kompletně venkovní jednotka včetně 2x 16dBi (2x2 MIMO) antén pro pásmo 5GHz vhodná jako klientské řešení na kratší vzdálenosti. Jednotka umožňuje komunikovat přenosovou rychlostí až 300Mbps. Oproti předchůdci Nanostation 5 má silnější procesor taktovaný na 400 MHz a větší paměť.

Dva ethernetové porty

Softwarově ovladatelný PoE výstup na sekundárním portu Vám umožní připojit další zařízení na stožáru, například bezpečnostní kameru nebo CPE / PtP zařízení.

Největší výhodou jakéhokoliv airMAX zařízení je vedle vysoké přenosové rychlosti díky standardu 802.11n využití časového multiplexu TDMA. Protokol TDMA airMAX umožňuje vynikající škálovatelnost a vysokou propustnost při zachování nízkých latencí v PtMP sítích.

Obsah balení

• Zařízení
• PoE napájecí zdroj
• Napájecí kabel
• (2) stahovací pásky

NanoStation M5 je 802.11n outdoor CPE jednotka s integrovanou duplexní 16dBi anténou pro pásmo 5GHz využívající TDMA a 2x2 MIMO protokolů. Designováno pro P-t-P a P-t-MP spoje umožňující vyšší efektivní rychlosti (až 150Mbps TCP/IP) na delší vzdálenosti s nízkou odezvou. Součástí balení je POE-15 - 15V napájecí zdroj s integrovaným PoE injektorem pro napájení jednotky po UTP. Z dalších parametrů a vlastností: # režim AP, klient nebo WDS # traffic shaping, QoS # jednoduchá a přehledná web administrace # transparentní bridge WAN/LAN, routing (s/bez NAT) # nastavení polarizaci antény (vertikální / horizontální / adaptivní) # procesor taktovaný na 400 MHz # LED signalizující sílu signálu # výstupní výkon až 27 dBi Zařízení osazeno sekundárním ethernet výstupem (možnost připojení dalšího wireless příslušenství) Citlivost: -96 dBm DHCP: ano Frekvence: 5,4 - 5.825 GHz Chipset: Atheros LAN port: 2x RJ45 10/100 Mbps Max. výstupní výkon: 27 dBm Modulace: OFDM NAND: 8 MB Napájení: 15 V, 0,8 A Normy: 802.11a/n Operační mód: AP, Client, WDS Polarizace: H/V Procesor: MIPS 24KC, 400 MHz Provozní teplota: -30 až 80 °C Přenosová rychlost: 300 Mbps RAM: 32 MB Regulace výkonu: ano Rozhraní: LAN, WiFI Rozměry: 294 x 80 x 30 mm Shoda: FCC, CE Šifrování: WEP 64/128/152, WPA, WPA2, 802.1X Výchozí heslo: ubnt Výchozí IP: 192.168.1.20 Výchozí jméno: ubnt Vyzař. úhel - H.: 43°/41° Vyzař. úhel - V.: 15° Zisk: 16 dBi Hmotnost: 0,4 kg OS: AirOS

UBNT NanoStation M5 je výkonná kompletně venkovní jednotka včetně 2x 16dBi (2x2 MIMO) antén pro pásmo 5 GHz, vhodná jako klientské řešení na kratší vzdálenosti. Jednotka umožňuje komunikovat přenosovou rychlostí až 300 Mbps. Oproti předchůdci NanoStation 5 má silnější procesor taktovaný na 400 MHz a větší paměť.

Dva ethernetové porty

Softwarově ovladatelný PoE výstup na sekundárním portu vám umožní připojit další zařízení na stožáru, například bezpečnostní kameru nebo CPE / PtP zařízení.

Největší výhodou jakéhokoliv airMAX zařízení je vedle vysoké přenosové rychlosti díky standardu 802.11n využití časového multiplexu TDMA. Protokol TDMA airMAX umožňuje vynikající škálovatelnost a vysokou propustnost při zachování nízkých latencí v PtMP sítích.

Obsah balení

• Zařízení
• PoE napájecí zdroj
• Napájecí kabel
• (2) stahovací pásky

Ubiquiti NSM5 – spolehlivý přístupový bod

Přístupový bod Ubiquiti NSM5 je spolehlivé řešení vyznačující se funkčností a výkonem. Nabízený model je připraven pro práci ve frekvenčním pásmu 5 GHz.

Přístupový bod Ubiquiti NSM5 je určen pro práci v bezdrátových sítích. Řešení představuje doplnění série výkonných výrobků AirMax. Zařízení obsluhuje funkci PoE, která umožňuje přenosy jak dat všeho druhu, tak elektřiny do bezdrátových přístupových bodů nebo kamery IP prostřednictvím jediného kabelu.



Činnost

Kapacita zabudované interní paměti nainstalované na harddisku zařízení je 32 MB. Maximální vzdálenost umožňující ovládání přístupového bodu je 15 000 m a výkon zabudované antény je 16 dBi.





Instalace

Montáž zařízení Ubiquiti ze série NanoStation M je snadná a rychlá, nevyžaduje použití žádných speciálních nástrojů.





Propustnost

Maximální rychlost, s jakou mohou být přenášena data z jednoho zařízení do druhého, dosahuje 150 Mbit/s. Dodatečnou výhodou je skutečnost, že Ubiquiti NSM5 nabízí signalizaci diodou LED, která spotřebovává minimum energie, a proto je velice úsporná.







Funkčnost

S ohledem na nabízenou univerzálnost, solidní konstrukci, inovativní technologii, výkon a jednoduchý, elegantní tvar je model NSM5 velice pozitivně hodnocen uživateli. Bez významu není ani cena, která umožňuje využívat výrobek bez nadměrného zatížení rozpočtu.



Nejdůležitější vlastnosti

• práce ve frekvenčním pásmu 5 GHz
• propustnost 150+ Mbps
• dosah 15+ km
• integrovaná anténa
• snadná instalace



Použití

Díky možnosti práce v různých režimech (Access Point, Access Point WDS, Bridge, WDS, Access Point – Bridge, Bridge – Point to MultiPoint, Access Point + Bridge Point – Multi-Point, Access Point + Bridge Point-Point) má zařízení široké možnosti použití. Může být používáno např. ve školních budovách.



Srovnání

	OPERATING   FREQUENCY	THROUGHPUT	RANGE	GAIN
LOCO M9	900 MHz	150+ Mbps	10+ km	8 dBi
NSM2	2.4 GHz	150+ Mbps	13+ km	11 dBi
LOCO M2	2.4 GHz	150+ Mbps	5+ km	8 dBi
NSM3	3 GHz	150+ Mbps	15+ km	13 dBi
NSM365	3.65 GHz	150+ Mbps	15+ km	13 dBi
NSM5	NSM5	150+ Mbps	15+ km	16 dBi
LOCO M5	5 GHz	150+ Mbps	10+ km	13 dBi

Materiály výrobce

  Více v dokumentu připraveném výrobcem



Specifikace

airMAX NanoStation M5

---

Řada produktů Nanostation způsobila malou revoluci v poskytování bezdrátového internetu. Snad každý, kdo se alespoň trochu zajímá o wireless technologie, o nich musel slyšet. Díky univerzálnosti použití, vysokému výkonu, stabilitě a nízké ceně se teší velkému úspěchu mezi uživateli a ISP.

Nová řada M přichází s řadou vylepšení ke kterým patří výkonnější CPU, větší operační pamět, vyšší zisk antény a podpora nového standardu 802.11n. Díky 802.11n přichází Ubiquity s technologií airMAX (protokol TDMA), která má za úkol eliminovat případné kolize (hide node) a zvýšit tak celkovou propustnost a stabilitu celé sítě. Díky technologii MIMO, zde v provední 2x2, jednotky dosahují při standartní šířce kanálu rychlostí až 150Mbps (reálně 100Mbps, half-duplex, TCP). Lze nastavit i 40MHz šířku kanálu, kde lze dosáhnou teoretické rychlosti až 300Mbps. Jednotky jsou poháněny systémem airOS, který Ubiquity neustále vyvíjí a zdokonaluje. Důraz je kladen zejména na přehlednost a jednoduchost konfigurace skrz webové rozhraní prohlížeče.

Nanostation M5 disponuje proti verzi "locoM5" dvěma ethernet.porty a výkonnější anténou se ziskem 16dBi. Můžeme tak k jednotce například připojit IP kameru. Díky možnosti distribuce PoE napájení i na tento port není nutné instalovat dva samostatné PoE adaptéry. PoE na druhém portu lze softwarově vypínat/zapínat, lze tak případně vzdáleně restartovat připojené zařízení. PoE adaptér disponuje "RESET" tlačítkem pro uvedení jednotky do továrního nastavení případně TFTP režimu pro obnovu poškozeného firmware.

Technické specifikace: Processor Specs Atheros MIPS 24KC, 400 MHz Memory 32 MB SDRAM, 8 MB Flash Networking Interface (2) 10/100 Ethernet Port Dimensions (mm) 294 x 31 x 80 Weight 0.4 kg Power Supply (PoE) 24V, 0.5A Max. Power Consumption 8 W Gain 16 dBi Polarization Dual Linear Enclosure Characteristics Outdoor UV Stabilized Plastic Mounting Pole Mounting Kit Included Power Method Passive Power over Ethernet (pairs 4, 5+; 7, 8 return) Operating Temperature -30 to 75° C Operating Humidity 5 to 95% Condensing Shock & Vibration ETSI300-019-1.4

---
