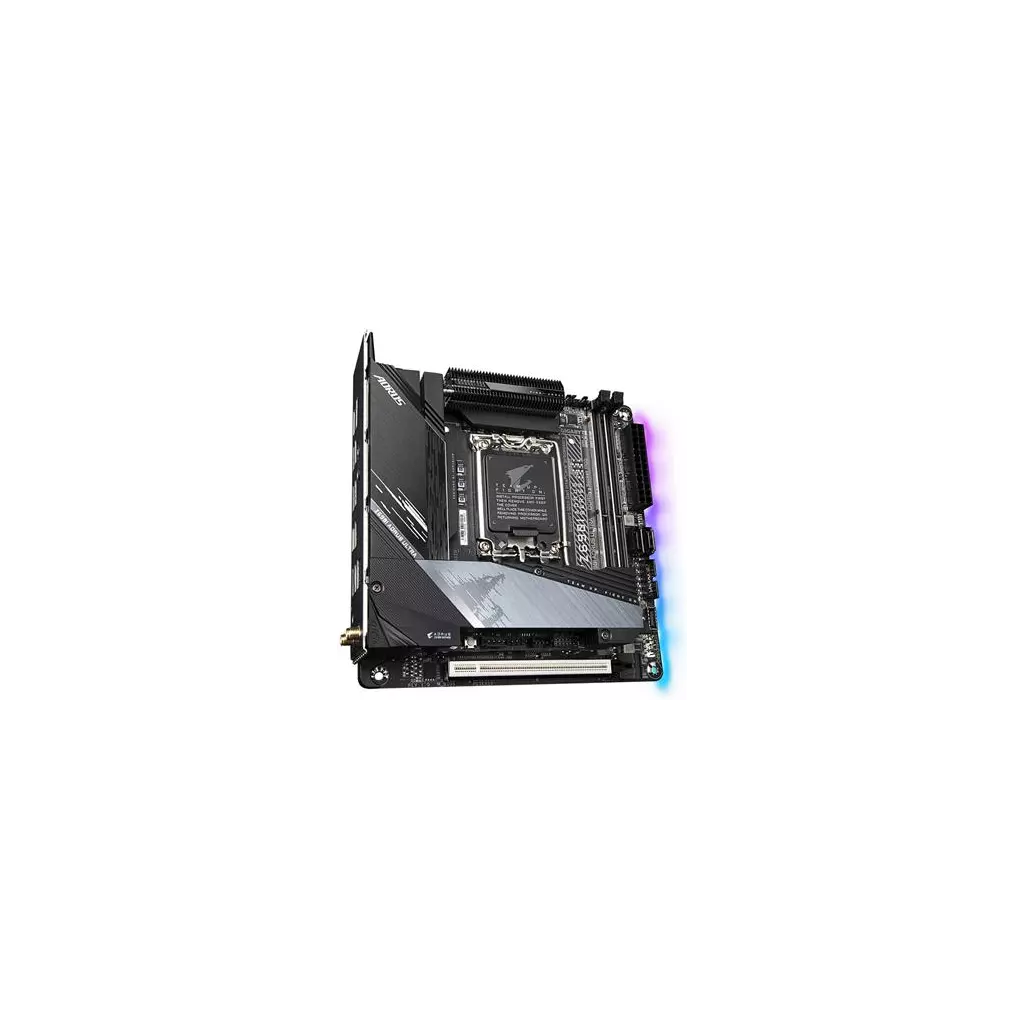

GIGABYTE MB Sc LGA1700 Z690I AORUS ULTRA, Intel Z690, 2xDDR5, 1xDP, 1xHDMI, WI-FI, mini-ITX

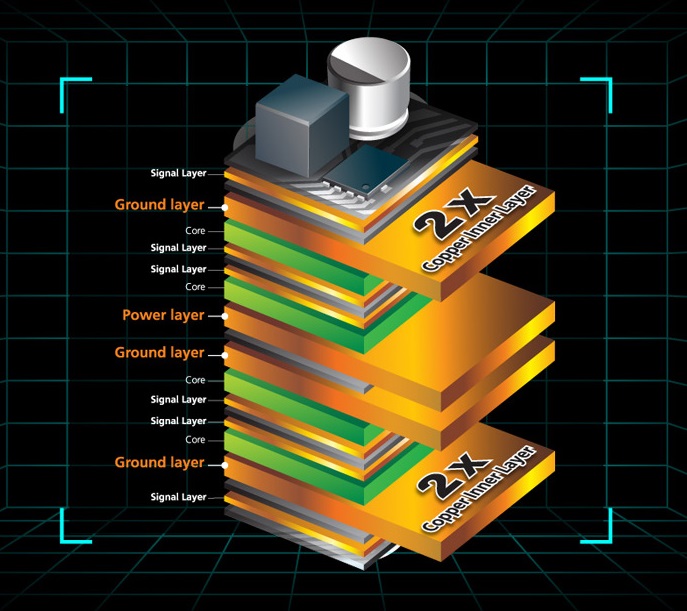

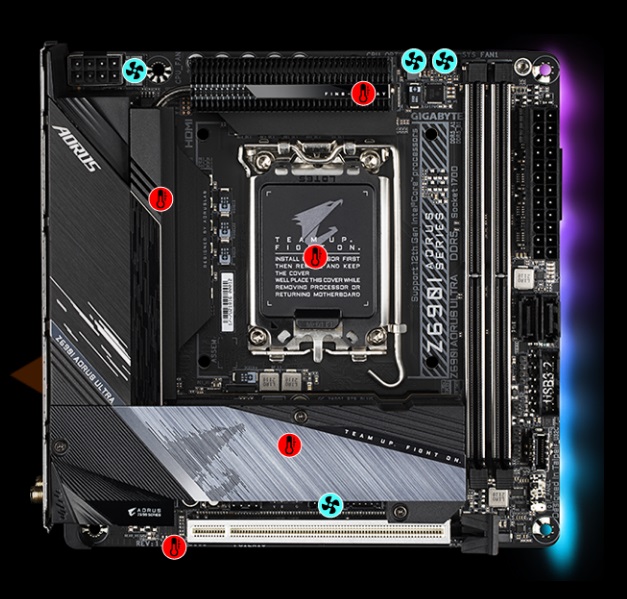

BEZKONKURENČNÍ VÝKON I při rychlém rozvoji technologií GIGABYTE stále drží krok s nejnovějšími trendy a přináší svým zákazníkům pokročilé funkce a nejnovější technologie. Základní desky řady GIGABYTE Z690 přicházejí s vylepšeným řešením napájení, nejnovějšími standardy úložných zařízení a vynikající konektivitou, aby umožnily optimalizovat výkon pro hraní her. XMP 6200+ Odemčení napětí DDR5 Stíněné cesty pro paměti SMD DIMM XMP3.0 XTREME MEMORY Základní desky GIGABYTE Z690 využívají nejnovější architekturu DDR5 a výhody XMP 3.0. Nová technologie pamětí DDR5 přináší na platformu o 50 % větší šířku pásma a výrazně navyšuje výkon systému díky implementaci odemčeného nativního napětí DDR5, technologii Xtreme Memory Routing a spolehlivému slotu SMD. Kromě hardwarových vylepšení nabízí uživatelsky přívětivé rozhraní plnou funkčnost pro vyšší přetaktování s exkluzivní možností ladění DDR5. Chlazení M.2 Thermal Guard III 10vrstvý plošný spoj Smart Fan 6 TEPELNĚ REAKTIVNÍ ŠTÍT Nepřiškrcený výkon základních desek GIGABYTE řady Z690 je zajištěný inovativní a optimalizovanou konstrukcí chlazení, která zajišťuje nejlepší stabilitu procesoru, čipové sady a SSD a nízké teploty při plném zatížení v aplikacích a při hraní her. LAN 2.5 GbE WIFI6 802.11ax HDMI 2.0 AMP-UP Audio MOŽNOSTI PŘIPOJENÍ Základní desky GIGABYTE řady Z690 vám umožní zažít dokonalou flexibilitu připojení a bleskové rychlosti přenosu dat díky nové generaci připojení k síti, úložišti a WIFI. RGB FUSION UEFI BIOS EasyTune Nástroj System Information Viewer DOKONALÁ ESTETIKA Základní desky GIGABYTE jsou dodávány s řadou užitečných a intuitivních aplikací, které uživatelům pomáhají mít pod kontrolou každou vlastnost základní desky a umožňují používat přizpůsobitelné světelné efekty s mimořádnou estetikou tak, aby odpovídaly vaší jedinečné osobnosti. Q-Flash Plus Plné piny ULTRA DURABLE Technologie GIGABYTE Ultra Durable™ klade důraz na odolnost produktů a vysoce kvalitní výrobní proces. Základní desky GIGABYTE používají ty nejlepší komponenty a využívají výztuž u každého slotu, aby byly všechny odolné a měly dlouhou životnost. Klíčové funkce Podpora 12. generace procesorů řady Intel® Core™ Dvoukanálové Non-ECC Unbuffered DDR5, 2 DIMMy Návrh paměti DDR5 se SMD DIMM a stíněnými cestami k pamětem Připravena na paměť Intel® Optane™ Memory Direct 10+2+1 Phases Digital VRM Solution with 105A Power Stage* Advanced Thermal Design with Fins- Array II, Thermal Guard III and Heatpipe? Fantasticky rychlá LAN Intel® 2.5GbE s cFosSpeed Intel® WIFI6 802.11ax 2T2R & BT5 with AORUS Antenna? AMP-UP Audio with ALC4080 and WIMA for Rear 120dB SNRHDMI 2.0 supports Premium 4K Dual Ultra-Fast NVMe PCIe 4.0* x4 M.2 with Thermal Guard RGB FUSION 2.0 s vícezónovými adresovatelnými LED, podpora adresovatelných LED a RGB LED pásků Smart Fan 6 vybavený mnoha teplotními čidly, hybridními konektory ventilátorů s funkcí FAN STOP a Noise Detection Q-Flash Plus Update BIOS bez nutnosti instalace procesoru, paměti a grafické karty Procesor LGA1700 socket: Support for 12th Generation Intel® Core™, Pentium® Gold and Celeron® Processors* Velikost L3 cache závisí na použitém procesoru * Please refer to "CPU Support List" for more information. Čipset Čipová sada Intel® Z690 Paměť Support for DDR5 6200(O.C.) / 6000(O.C.) / 5800(O.C.) / 5600(O.C.) / 5400(O.C.) / 5200(O.C.) / 4800 / 4000 MHz memory modules 2 x DDR DIMM sockets supporting up to 64 GB (32 GB single DIMM capacity) of system memory Dvoukanálová architektura paměti Podpora paměťových modulů ECC Un-buffered DIMM 1Rx8/2Rx8 (operujících v non-ECC režimu) Podpora paměťových modulů non-ECC Un-buffered DIMM 1Rx8/2Rx8/1Rx16 Podpora paměťových modulů s XMP profilem (Extreme Memory Profile) (Více informací naleznete v „seznamu podporovaných pamětí“.) Integrovaná grafika Integrovaná grafika – podpora Intel® HD Graphics 1× port HDMI port, podpora maximálního rozlišení 4 096 × 2 160 @ 60 Hz * Podpora HDMI verze 2.1 a HDCP 2.3. ** Podpora portů kompatibilních s nativním HDMI 2.1 TMDS 1 x DisplayPort port, supporting a maximum resolution of 5120x2160@60 Hz * Podpora pro DisplayPort verze 1.4 a HDCP 2.3. * The DisplayPort does not support HDMI connection by adapter. (Specifikace u grafiky se mohou lišit v závislosti na použitém procesoru.) Zvuk Kodek Realtek® ALC4080 Podpora pro DTS:X® Ultra HD audio dvoukanálový LAN LAN s čipem Intel® 2.5GbE (2.5 Gbps/1 Gbps/100 Mbps) Bezdrátový komunikační modul Intel® Wi-Fi 6 AX201 WIFI a, b, g, n, ac, ax, podpora 2,4/5 GHz Dual-Band BLUETOOTH 5.2 Podpora pro 160MHz bezdrátový standard 11ax s přenosovou rychlostí až 2,4 Gb/s * Skutečná rychlost přenosu dat se může lišit v závislosti na prostředí ve kterém přenos probíhá a na ostatní výbavě. Rozšiřující sloty 1× slot PCI Express ×16, 16 PCIe linek (The PCI Express x16 slots conform to PCI Express 5.0 standard.) Rozhraní pro ukládání dat Procesor 1 x M.2 connector on the back of the GC-Z690I BTB PLUG (Socket 3, M key, type 2260/2280 PCIe 4.0 x4/x2 SSD support) (M2A_CPU) Čipset 1× konektor M.2 vyvedená na GC-Z690I BTB PLUG (Socket 3, M key, podpora pro SSD typu 2242/2260/2280 PCIe 4.0 x4/x2) (M2P_SB) 2× konektor SATA 6Gb/s Support for RAID 0, RAID 1 Připravený pro Intel® Optane™ Memory * Akceleraci systému pomocí paměti Intel® Optane™ Memory lze aktivovat pouze na konektorech M.2 podporovaných čipovou sadou. USB Čipset 1× port USB Type-C® na zadním panelu, s podporou USB 3.2 Gen 2x2 1× port USB Type-C® s podporou USB 3.2 Gen 2 dostupný po připojení na interní konektor USB 3× port USB 3.2 Gen 2 Type-A (červený) na zadním panelu 4× porty USB 3.2 Gen 1 (2 porty na zadním panelu, 2 porty přístupné přes interní konektor USB) 2× porty USB 2.0/1.1 na zadním panelu Čipset + rozbočovač USB 2.0 4× port USB 2.0/1.1 dostupný přes interní vývody USB umístěné na GC-Z690I BTB PLUG Více informací na: https://www.gigabyte.cz/products/page/mb/Z690I-AORUS-ULTRA-rev-10/sp#sp

BEZKONKURENČNÍ VÝKON I při rychlém rozvoji technologií GIGABYTE stále drží krok s nejnovějšími trendy a přináší svým zákazníkům pokročilé funkce a nejnovější technologie. Základní desky řady GIGABYTE Z690 přicházejí s vylepšeným řešením napájení, nejnovějšími standardy úložných zařízení a vynikající konektivitou, aby umožnily optimalizovat výkon pro hraní her. XMP 6200+ Odemčení napětí DDR5 Stíněné cesty pro paměti SMD DIMM XMP3.0 XTREME MEMORY Základní desky GIGABYTE Z690 využívají nejnovější architekturu DDR5 a výhody XMP 3.0. Nová technologie pamětí DDR5 přináší na platformu o 50 % větší šířku pásma a výrazně navyšuje výkon systému díky implementaci odemčeného nativního napětí DDR5, technologii Xtreme Memory Routing a spolehlivému slotu SMD. Kromě hardwarových vylepšení nabízí uživatelsky přívětivé rozhraní plnou funkčnost pro vyšší přetaktování s exkluzivní možností ladění DDR5. Chlazení M.2 Thermal Guard III 10vrstvý plošný spoj Smart Fan 6 TEPELNĚ REAKTIVNÍ ŠTÍT Nepřiškrcený výkon základních desek GIGABYTE řady Z690 je zajištěný inovativní a optimalizovanou konstrukcí chlazení, která zajišťuje nejlepší stabilitu procesoru, čipové sady a SSD a nízké teploty při plném zatížení v aplikacích a při hraní her. LAN 2.5 GbE WIFI6 802.11ax HDMI 2.0 AMP-UP Audio MOŽNOSTI PŘIPOJENÍ Základní desky GIGABYTE řady Z690 vám umožní zažít dokonalou flexibilitu připojení a bleskové rychlosti přenosu dat díky nové generaci připojení k síti, úložišti a WIFI. RGB FUSION UEFI BIOS EasyTune Nástroj System Information Viewer DOKONALÁ ESTETIKA Základní desky GIGABYTE jsou dodávány s řadou užitečných a intuitivních aplikací, které uživatelům pomáhají mít pod kontrolou každou vlastnost základní desky a umožňují používat přizpůsobitelné světelné efekty s mimořádnou estetikou tak, aby odpovídaly vaší jedinečné osobnosti. Q-Flash Plus Plné piny ULTRA DURABLE Technologie GIGABYTE Ultra Durable™ klade důraz na odolnost produktů a vysoce kvalitní výrobní proces. Základní desky GIGABYTE používají ty nejlepší komponenty a využívají výztuž u každého slotu, aby byly všechny odolné a měly dlouhou životnost. Klíčové funkce Podpora 12. generace procesorů řady Intel® Core™ Dvoukanálové Non-ECC Unbuffered DDR5, 2 DIMMy Návrh paměti DDR5 se SMD DIMM a stíněnými cestami k pamětem Připravena na paměť Intel® Optane™ Memory Direct 10+2+1 Phases Digital VRM Solution with 105A Power Stage* Advanced Thermal Design with Fins- Array II, Thermal Guard III and Heatpipe? Fantasticky rychlá LAN Intel® 2.5GbE s cFosSpeed Intel® WIFI6 802.11ax 2T2R & BT5 with AORUS Antenna? AMP-UP Audio with ALC4080 and WIMA for Rear 120dB SNRHDMI 2.0 supports Premium 4K Dual Ultra-Fast NVMe PCIe 4.0* x4 M.2 with Thermal Guard RGB FUSION 2.0 s vícezónovými adresovatelnými LED, podpora adresovatelných LED a RGB LED pásků Smart Fan 6 vybavený mnoha teplotními čidly, hybridními konektory ventilátorů s funkcí FAN STOP a Noise Detection Q-Flash Plus Update BIOS bez nutnosti instalace procesoru, paměti a grafické karty Procesor LGA1700 socket: Support for 12th Generation Intel® Core™, Pentium® Gold and Celeron® Processors* Velikost L3 cache závisí na použitém procesoru * Please refer to "CPU Support List" for more information. Čipset Čipová sada Intel® Z690 Paměť Support for DDR5 6200(O.C.) / 6000(O.C.) / 5800(O.C.) / 5600(O.C.) / 5400(O.C.) / 5200(O.C.) / 4800 / 4000 MHz memory modules 2 x DDR DIMM sockets supporting up to 64 GB (32 GB single DIMM capacity) of system memory Dvoukanálová architektura paměti Podpora paměťových modulů ECC Un-buffered DIMM 1Rx8/2Rx8 (operujících v non-ECC režimu) Podpora paměťových modulů non-ECC Un-buffered DIMM 1Rx8/2Rx8/1Rx16 Podpora paměťových modulů s XMP profilem (Extreme Memory Profile) (Více informací naleznete v „seznamu podporovaných pamětí“.) Integrovaná grafika Integrovaná grafika – podpora Intel® HD Graphics 1× port HDMI port, podpora maximálního rozlišení 4 096 × 2 160 @ 60 Hz * Podpora HDMI verze 2.1 a HDCP 2.3. ** Podpora portů kompatibilních s nativním HDMI 2.1 TMDS 1 x DisplayPort port, supporting a maximum resolution of 5120x2160@60 Hz * Podpora pro DisplayPort verze 1.4 a HDCP 2.3. * The DisplayPort does not support HDMI connection by adapter. (Specifikace u grafiky se mohou lišit v závislosti na použitém procesoru.) Zvuk Kodek Realtek® ALC4080 Podpora pro DTS:X® Ultra HD audio dvoukanálový LAN LAN s čipem Intel® 2.5GbE (2.5 Gbps/1 Gbps/100 Mbps) Bezdrátový komunikační modul Intel® Wi-Fi 6 AX201 WIFI a, b, g, n, ac, ax, podpora 2,4/5 GHz Dual-Band BLUETOOTH 5.2 Podpora pro 160MHz bezdrátový standard 11ax s přenosovou rychlostí až 2,4 Gb/s * Skutečná rychlost přenosu dat se může lišit v závislosti na prostředí ve kterém přenos probíhá a na ostatní výbavě. Rozšiřující sloty 1× slot PCI Express ×16, 16 PCIe linek (The PCI Express x16 slots conform to PCI Express 5.0 standard.) Rozhraní pro ukládání dat Procesor 1 x M.2 connector on the back of the GC-Z690I BTB PLUG (Socket 3, M key, type 2260/2280 PCIe 4.0 x4/x2 SSD support) (M2A_CPU) Čipset 1× konektor M.2 vyvedená na GC-Z690I BTB PLUG (Socket 3, M key, podpora pro SSD typu 2242/2260/2280 PCIe 4.0 x4/x2) (M2P_SB) 2× konektor SATA 6Gb/s Support for RAID 0, RAID 1 Připravený pro Intel® Optane™ Memory * Akceleraci systému pomocí paměti Intel® Optane™ Memory lze aktivovat pouze na konektorech M.2 podporovaných čipovou sadou. USB Čipset 1× port USB Type-C® na zadním panelu, s podporou USB 3.2 Gen 2x2 1× port USB Type-C® s podporou USB 3.2 Gen 2 dostupný po připojení na interní konektor USB 3× port USB 3.2 Gen 2 Type-A (červený) na zadním panelu 4× porty USB 3.2 Gen 1 (2 porty na zadním panelu, 2 porty přístupné přes interní konektor USB) 2× porty USB 2.0/1.1 na zadním panelu Čipset + rozbočovač USB 2.0 4× port USB 2.0/1.1 dostupný přes interní vývody USB umístěné na GC-Z690I BTB PLUG Více informací na: https://www.gigabyte.cz/products/page/mb/Z690I-AORUS-ULTRA-rev-10/sp#sp

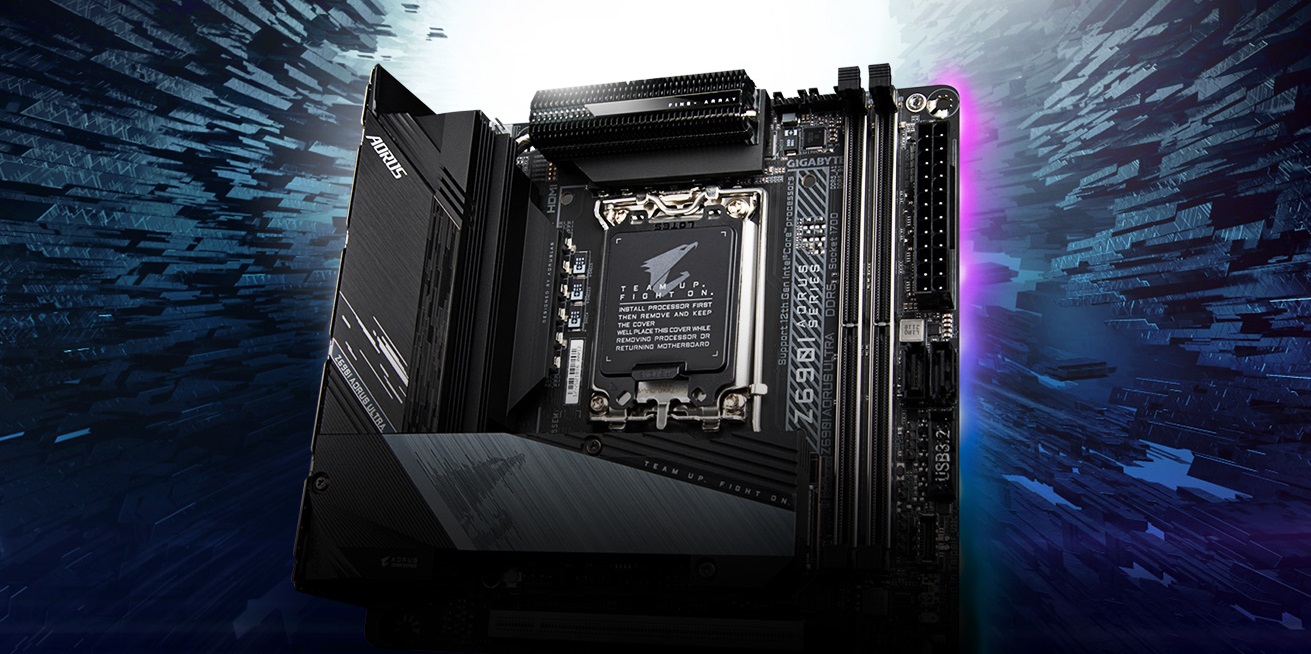

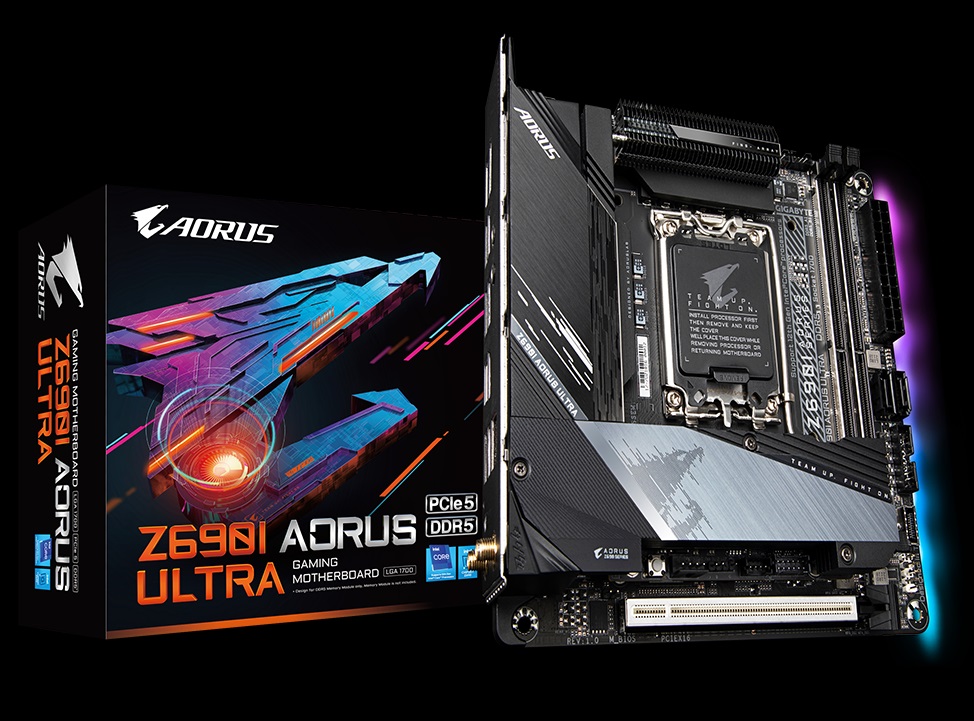

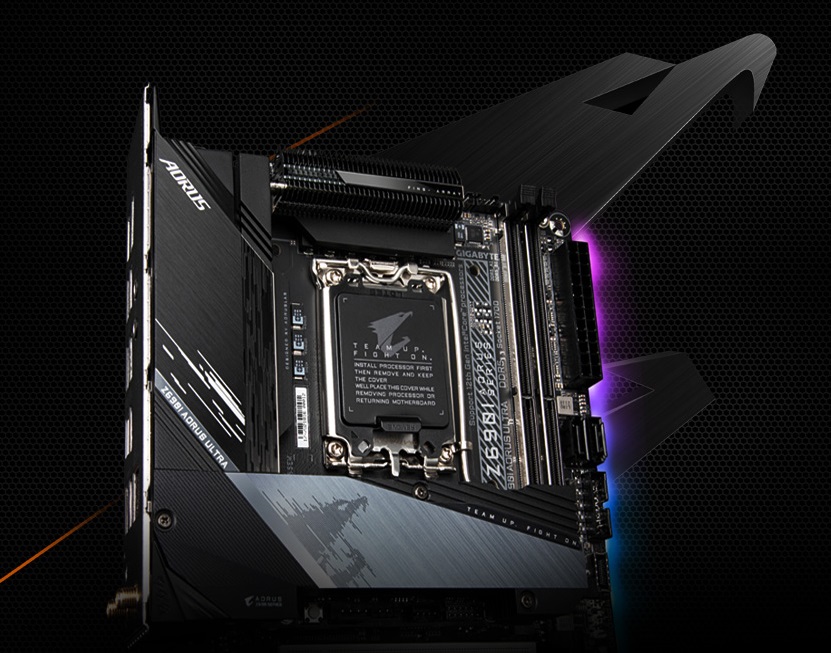

GIGABYTE Z690I AORUS ULTRA

Deska je vybavena grafickými výstupy pro použití s procesory s integrovaným grafickým jádrem. Základní deska grafickou kartu neobsahuje a bez použití odpovídajícího procesoru, budou tyto výstupy nefunkční.

CPU Podpora procesorů 12. a 13. generace Intel Core/ Pentium Gold/ Celeron Patice LGA1700

Čipová sada Intel Z690

Paměť 2x DDR5 paměťový slot, podpora až 96 GB Podpora DDR5 6200 (OC)/ 6000 (OC)/ 5800 (OC)/ 5600 (OC)/ 5400 (OC)/ 5200 (OC)/ 4800/ 4000 MHz Dvoukanálová architektura paměti Podpora non-ECC, bez vyrovnávací paměti, 1Rx8/2Rx8/1Rx16 Podpora ECC pamětí (non-ECC režim), 1Rx8/2Rx8 Podpora Intel Extreme Memory Profile (XMP)

Sloty 1x PCIe 5.0 x16 slot

Grafika 1x HDMI port, podporující max. rozlišení 4096 x 2160 při 60 Hz

1x DisplayPort port, podporující max. rozlišení 5120 x 2160 při 60 Hz

Úložiště Intel CPU 1x M.2 slot, M Key, pro jednotky typu 2260/2280 (PCIe 4.0 x4/x2 režim) Intel Z690 čipová sada 1x M.2 slot, M Key, pro jednotky typu 2242/2260/2280 (PCIe 4.0 x4/x2 režim) 2x SATA 6Gb/s port Podpora RAID 0, RAID 1 Podpora Intel Optane technologie

USB 1x USB 3.2 Gen2x2 typ C port na zadním panelu 1x USB 3.2 Gen2 typ C port dostupný přes interní USB konektor 3x USB 3.2 Gen2 typ A port na zadním panelu 4x USB 3.2 Gen1 (USB 3.0) port (2 porty na zadním panelu, 2 porty dostupné přes interní USB konektor) 2x USB 2.0 port na zadním panelu 4x USB 2.0 port dostupný přes interní USB konektory

Audio Realtek ALC4080 Codec Podpora DTS:X Ultra High Definition Audio 2kanálový výstup

LAN 1x Intel 2,5Gigabit LAN řadič

WLAN/ Bluetooth Intel Wi-Fi 6 AX201 Wi-Fi 802.11a/b/g/n/ac/ax Dual Band (2,4 GHz, 5 GHz) Rychlost přenosu dat až 2,4 Gbps Bluetooth 5.2

Interní konektory 1x 24-pin ATX hlavní napájecí konektor 1x 8-pin ATX 12V napájecí konektor 1x externí napájecí konektor 1x konektor ventilátoru CPU 1x konektor ventilátoru vodního chlazení CPU 2x konektor systémového ventilátoru 1x konektor adresovatelného LED pásku 1x konektor RGB LED pásku 2x M.2 slot, M Key 2x SATA 6Gb/s konektor 1x konektor předního panelu 1x audio konektor předního panelu 1x konektor reproduktoru 1x USB 3.2 Gen2 typ C konektor 1x USB 3.2 Gen1 (USB 3.0) konektor (podporuje 2x USB 3.2 Gen1 port) 2x USB 2.0 konektor (podporuje 4x USB 2.0 port) 1x tlačítko Reset 1x Reset propojka 1x propojka Clear CMOS

Porty na zadním panelu 2x konektor Wi-Fi antény 1x DisplayPort 1x HDMI 1x USB 3.2 Gen2x2 typ C 3x USB 3.2 Gen2 (USB 3.1 Gen2) 2x USB 3.2 Gen1 (USB 3.0) 2x USB 2.0 1x tlačítko Q-Flash Plus 1x RJ-45 2x audio jack

Rozměry 17,0 x 17,0 cm Mini-ITX formát

Parametr	Hodnota
Socket (patice)	Socket 1700
Chipset	Intel Z690
Technologie paměti RAM	DDR5
Formát základní desky	Mini-ITX
PCI Express x16	1
3.5mm Jack	Ano
Bezdrátové připojení	Wi-Fi

Specifikace:

Z690I AORUS ULTRA

• Supports 12th Gen Intel Core™ Series Processors
• Dual Channel Non-ECC Unbuffered DDR5, 2 DIMMs
• DDR5 MEMORY Design with SMD DIMM and Shielded Memory Routing
• Intel Optane™ Memory Ready
• Direct 10+2+1 Phases Digital VRM Solution with 105A Power Stage*
• Advanced Thermal Design with Fins- Array II, Thermal Guard III and Heatpipe
• Blazing Fast Intel 2.5GbE LAN with cFosSpeed
• Intel WIFI6 802.11ax 2T2R & BT5 with AORUS Antenna
• AMP-UP Audio with ALC4080 and WIMA for Rear 120dB SNRHDMI 2.0 supports Premium 4K
• Dual Ultra-Fast NVMe PCIe 4.0* x4 M.2 with Thermal Guard
• RGB FUSION 2.0 with Multi-Zone Addressable LED Light Show Design, Support Addressable LED & RGB LED Strip
• Smart Fan 6 Features Multiple Temperature Sensors, Hybrid Fan Headers with FAN STOP and Noise Detection
• Q-Flash Plus Update BIOS without Installing the CPU, Memory and Graphics Card

CPU

LGA1700 socket: Support for 12th Generation Intel Core™ i9 processors/Intel Core™ i7 processors/Intel Core™ i5 processors (Go to GIGABYTE's website for the latest CPU support list.) L3 cache varies with CPU (Please refer to "CPU Support List" for more information.)

Chipset

Intel Z690 Express Chipset

Memory

Support for DDR5 6200(O.C.) / 6000(O.C.) / 5800(O.C.) / 5600(O.C.) / 5400(O.C.) / 5200(O.C.) / 4800 / 4000 MHz memory modules 2 x DDR DIMM sockets supporting up to 64 GB (32 GB single DIMM capacity) of system memory Dual channel memory architecture Support for ECC Un-buffered DIMM 1Rx8/2Rx8 memory modules (operate in non-ECC mode) Support for non-ECC Un-buffered DIMM 1Rx8/2Rx8/1Rx16 memory modules Support for Extreme Memory Profile (XMP) memory modules (Please refer "Memory Support List" for more information.)

Onboard Graphics

Integrated Graphics Processor-Intel HD Graphics support: 1 x HDMI port, supporting a maximum resolution of 4096x2160@60 Hz * Support for HDMI 2.1 version and HDCP 2.3. ** Support native HDMI 2.1 TMDS compatible ports. 1 x DisplayPort port, supporting a maximum resolution of 5120x2160@60 Hz * Support for DisplayPort 1.4 version and HDCP 2.3 * The DisplayPort does not support HDMI connection by adapter. (Graphics specifications may vary depending on CPU support.)

Audio

Realtek ALC4080 CODEC Support for DTS:X Ultra High Definition Audio 2-channel

LAN

Intel 2.5GbE LAN chip (2.5 Gbps/1 Gbps/100 Mbps)

Wireless Communication module

Intel Wi-Fi 6 AX201: WIFI a, b, g, n, ac, ax, supporting 2.4/5 GHz Dual-Band BLUETOOTH 5.2 Support for 11ax 160MHz wireless standard and up to 2.4 Gbps data rate * Actual data rate may vary depending on environment and equipment.

Expansion Slots

1 x PCI Express x16 slot, running at x16 (The PCI Express x16 slots conform to PCI Express 5.0 standard.)

Storage Interface

CPU: 1 x M.2 connector on the back of the GC-Z690I BTB PLUG (Socket 3, M key, type 2260/2280 PCIe 4.0 x4/x2 SSD support) (M2A_CPU) Chipset: 1 x M.2 connector on the front of GC-Z690I BTB PLUG (Socket 3, M key, type 2242/2260/2280 PCIe 4.0 x4/x2 SSD support) (M2P_SB) 2 x SATA 6Gb/s connectors Support for RAID 0, RAID 1

Intel Optane™ Memory Ready * System acceleration with Intel Optane™ Memory can only be enabled on the M.2 connectors supported by the Chipset.

USB

Chipset: 1 x USB Type-C port on the back panel, with USB 3.2 Gen 2x2 support 1 x USB Type-C port with USB 3.2 Gen 2 support, available through the internal USB header 3 x USB 3.2 Gen 2 Type-A ports (red) on the back panel 4 x USB 3.2 Gen 1 ports (2 ports on the back panel, 2 ports available through the internal USB header) 2 x USB 2.0/1.1 ports on the back panel Chipset+USB 2.0 Hub: 4 x USB 2.0/1.1 ports available through the USB headers on the front of GC-Z690I BTB PLUG

Internal I/O Connectors

1 x 24-pin ATX main power connector 1 x 8-pin ATX 12V power connector 1 x external power connector(Note 1) 1 x CPU fan header 1 x water cooling CPU fan header 2 x system fan headers(SYS_FAN1/SYS_FAN2(Note 1)) 1 x addressable LED strip header(Note 1) 1 x RGB LED strip header 2 x M.2 Socket 3 connectors(M2A_CPU(Note 2)/M2P_SB(Note 1)) 2 x SATA 6Gb/s connectors 1 x front panel header 1 x front panel audio header(routed from the adapter card on the rear panel) 1 x speaker header 1 x USB Type-C header, with USB 3.2 Gen 2 support 1 x USB 3.2 Gen 1 header 1 x USB 2.0/1.1 header(Note 1) 1 x reset button(Note 1) 1 x reset jumper 1 x Clear CMOS jumper *All fan headers are subject to support AIO_Pump, Pump and high performance fan with the capability of delivering up to 2A/12V @ 24W.

(Note 1) The connector is on the front of GC-Z690I BTB PLUG. (Note 2) The connector is on the back of GC-Z690I BTB PLUG.

Back Panel Connectors

2 x SMA antenna connectors (2T2R) 1 x DisplayPort 1 x HDMI port 1 x USB Type-C port, with USB 3.2 Gen 2x2 support 3 x USB 3.2 Gen 2 Type-A ports (red) 2 x USB 3.2 Gen 1 ports 2 x USB 2.0/1.1 ports 1 x Q-Flash Plus button 1 x RJ-45 port 2 x audio jacks

I/O Controller

iTE I/O Controller Chip

H/W Monitoring

Voltage detection Temperature detection Fan speed detection Water cooling flow rate detection Fan fail warning Fan speed control * Whether the fan speed control function is supported will depend on the cooler you install.

BIOS

1 x 256 Mbit flash Use of licensed AMI UEFI BIOS PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0

Unique Features

Support for APP Center * Available applications in APP Center may vary by motherboard model. Supported functions of each application may also vary depending on motherboard specifications. @BIOS EasyTune Fast Boot Game Boost ON/OFF Charge RGB Fusion Smart Backup System Information Viewer Support for Q-Flash Plus Support for Q-Flash Support for Xpress Install

Bundled Software

Norton Internet Security (OEM version) cFosSpeed

Operating System

Support for Windows 10 64-bit

Form Factor

Mini-ITX Form Factor; 17.0cm x 17.0cm
