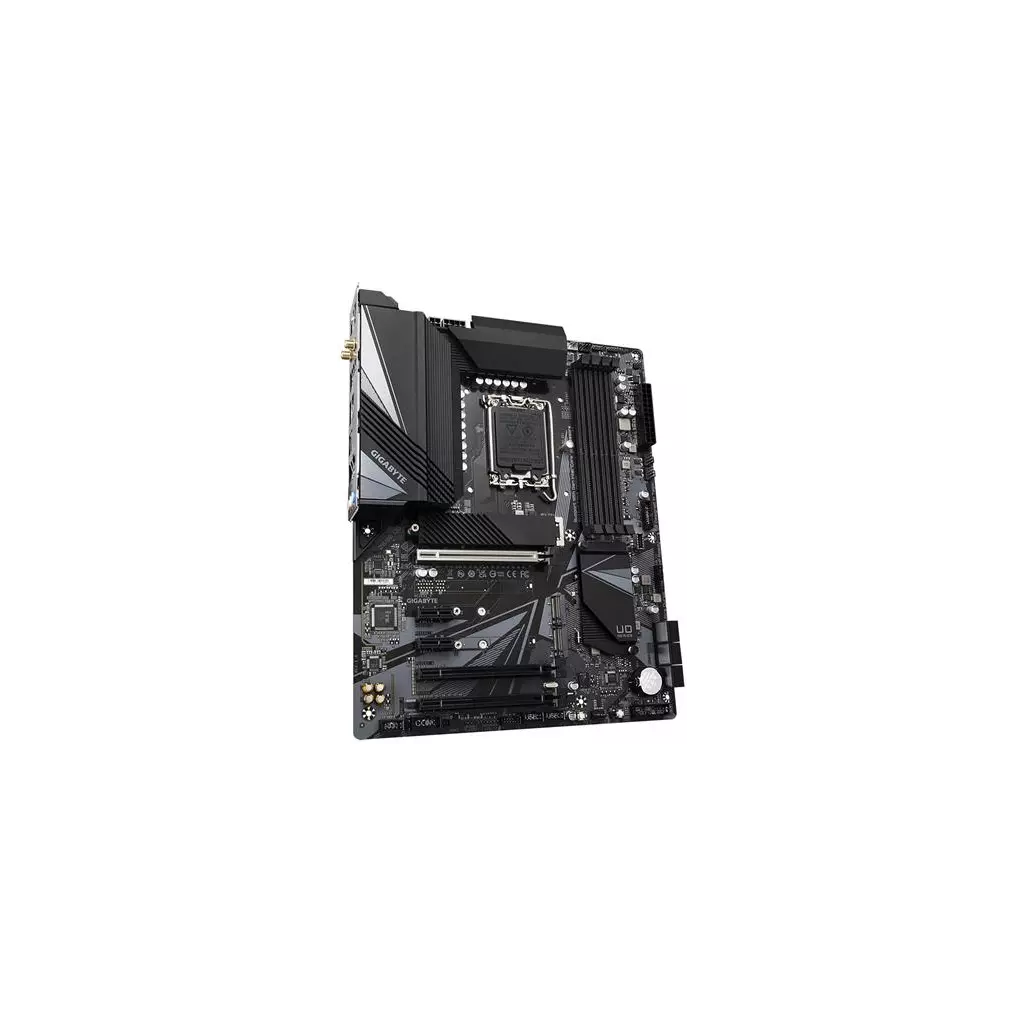

GIGABYTE Z690 UD AX / LGA1700 / Intel Z690 / 4x DDR5 / 3x M.2 / HDMI / DP / USB-C / WiFi / ATX
Popis produktu:
Deska je vybavena grafickými výstupy pro použití s procesory s integrovaným grafickým jádrem. Základní deska grafickou kartu neobsahuje a bez použití odpovídajícího procesoru, budou tyto výstupy nefunkční.
CPU Podpora procesorů 12. a 13. generace Intel Core i5/ i7/ i9 Patice LGA1700
Čipová sada Intel Z690
Paměť 4x DDR5 paměťový slot, podpora až 192 GB Podpora DDR5 6000 (OC)/ 5800 (OC)/ 5600 (OC)/ 5400 (OC)/ 5200 (OC)/ 4800/ 4000 MHz Dvoukanálová architektura paměti Podpora non-ECC, bez vyrovnávací paměti, 1Rx8/2Rx8/1Rx16 Podpora ECC pamětí (non-ECC režim), 1Rx8/2Rx8 Podpora Intel Extreme Memory Profile (XMP)
Sloty 1x PCIe 5.0 x16 slot 1x PCIe 3.0 x16 slot (podporuje x4 režim) 1x PCIe 3.0 x16 slot (podporuje x1 režim) 2x PCIe 3.0 x1 slot
Grafika 1x DisplayPort port, podporující max. rozlišení 4096 x 2304 při 60 Hz 1x HDMI port, podporující max. rozlišení 4096 x 2160 při 60 Hz
Multi-GPU Podpora AMD Quad-GPU CrossFire a 2-Way CrossFire technologie
Úložiště Intel CPU 1x M.2 slot, M Key, pro jednotky typu 2260/2280/22110 (PCIe 4.0 x4/x2 režim) Intel Z690 čipová sada 2x M.2 slot, M Key, pro jednotky typu 2260/2280 (PCIe 4.0 x4/x2 režim) 6x SATA 6Gb/s port Podpora RAID 0, RAID 1, RAID 5 a RAID 10 Podpora Intel Optane technologie
USB 1x USB 3.2 Gen2x2 typ C port na zadním panelu 1x USB 3.2 Gen1 typ C port dostupný přes interní USB konektor 1x USB 3.2 Gen2 typ A port na zadním panelu 6x USB 3.2 Gen1 (USB 3.0) port (4 porty na zadním panelu, 2 porty dostupné přes interní USB konektor) 8x USB 2.0 port (4 porty na zadním panelu, 4 porty dostupné přes interní USB konektory)
Audio Realtek Codec 2/4/5.1/7.1kanálové High Definition Audio Podpora S/PDIF výstupu
LAN 1x Realtek 2,5Gigabit LAN řadič
WLAN/ Bluetooth Intel Wi-Fi 6 AX201 Wi-Fi 802.11a/b/g/n/ac/ax Dual Band (2,4 GHz, 5 GHz, 6 GHz) Rychlost přenosu dat až 2,4 Gbps Bluetooth 5.2
Interní konektory 1x 24-pin ATX hlavní napájecí konektor 1x 8-pin ATX 12V napájecí konektor 1x 4-pin ATX 12V napájecí konektor 1x konektor ventilátoru CPU 1x konektor ventilátoru vodního chlazení CPU 3x konektor systémového ventilátoru 1x konektor systémového ventilátoru/ pumpy vodního chlazení 2x konektor adresovatelného LED pásku 2x konektor RGB LED pásku 3x M.2 slot, M Key 6x SATA 6Gb/s konektor 1x konektor předního panelu 1x audio konektor předního panelu 1x konektor S/PDIF výstupu 1x USB 3.2 Gen1 typ C konektor 1x USB 3.2 Gen1 (USB 3.0) konektor (podporuje 2x USB 3.2 Gen1 port) 2x USB 2.0 konektor (podporuje 4x USB 2.0 port) 1x konektor sériového portu 2x konektor Thunderbolt AIC 1x TPM konektor (podporuje pouze moduly GC-TPM2.0 SPI a GC-TPM2.0 SPI 2.0) 1x tlačítko Reset 1x Reset propojka 1x tlačítko Q-Flash Plus 1x propojka Clear CMOS
Porty na zadním panelu 1x PS/2 combo port klávesnici a myši 2x konektor Wi-Fi antény 1x DisplayPort 1x HDMI 1x USB 3.2 Gen2x2 typ C 1x USB 3.2 Gen2 (USB 3.1 Gen2) 4x USB 3.2 Gen1 (USB 3.0) 4x USB 2.0 1x RJ-45 3x audio jack
Rozměry 30,5 x 24,4 cm ATX formát
Deska je vybavena grafickými výstupy pro použití s procesory s integrovaným grafickým jádrem. Základní deska grafickou kartu neobsahuje a bez použití odpovídajícího procesoru, budou tyto výstupy nefunkční.
CPU Podpora procesorů 12. a 13. generace Intel Core i5/ i7/ i9 Patice LGA1700
Čipová sada Intel Z690
Paměť 4x DDR5 paměťový slot, podpora až 192 GB Podpora DDR5 6000 (OC)/ 5800 (OC)/ 5600 (OC)/ 5400 (OC)/ 5200 (OC)/ 4800/ 4000 MHz Dvoukanálová architektura paměti Podpora non-ECC, bez vyrovnávací paměti, 1Rx8/2Rx8/1Rx16 Podpora ECC pamětí (non-ECC režim), 1Rx8/2Rx8 Podpora Intel Extreme Memory Profile (XMP)
Sloty 1x PCIe 5.0 x16 slot 1x PCIe 3.0 x16 slot (podporuje x4 režim) 1x PCIe 3.0 x16 slot (podporuje x1 režim) 2x PCIe 3.0 x1 slot
Grafika 1x DisplayPort port, podporující max. rozlišení 4096 x 2304 při 60 Hz 1x HDMI port, podporující max. rozlišení 4096 x 2160 při 60 Hz
Multi-GPU Podpora AMD Quad-GPU CrossFire a 2-Way CrossFire technologie
Úložiště Intel CPU 1x M.2 slot, M Key, pro jednotky typu 2260/2280/22110 (PCIe 4.0 x4/x2 režim) Intel Z690 čipová sada 2x M.2 slot, M Key, pro jednotky typu 2260/2280 (PCIe 4.0 x4/x2 režim) 6x SATA 6Gb/s port Podpora RAID 0, RAID 1, RAID 5 a RAID 10 Podpora Intel Optane technologie
USB 1x USB 3.2 Gen2x2 typ C port na zadním panelu 1x USB 3.2 Gen1 typ C port dostupný přes interní USB konektor 1x USB 3.2 Gen2 typ A port na zadním panelu 6x USB 3.2 Gen1 (USB 3.0) port (4 porty na zadním panelu, 2 porty dostupné přes interní USB konektor) 8x USB 2.0 port (4 porty na zadním panelu, 4 porty dostupné přes interní USB konektory)
Audio Realtek Codec 2/4/5.1/7.1kanálové High Definition Audio Podpora S/PDIF výstupu
LAN 1x Realtek 2,5Gigabit LAN řadič
WLAN/ Bluetooth Intel Wi-Fi 6 AX201 Wi-Fi 802.11a/b/g/n/ac/ax Dual Band (2,4 GHz, 5 GHz, 6 GHz) Rychlost přenosu dat až 2,4 Gbps Bluetooth 5.2
Interní konektory 1x 24-pin ATX hlavní napájecí konektor 1x 8-pin ATX 12V napájecí konektor 1x 4-pin ATX 12V napájecí konektor 1x konektor ventilátoru CPU 1x konektor ventilátoru vodního chlazení CPU 3x konektor systémového ventilátoru 1x konektor systémového ventilátoru/ pumpy vodního chlazení 2x konektor adresovatelného LED pásku 2x konektor RGB LED pásku 3x M.2 slot, M Key 6x SATA 6Gb/s konektor 1x konektor předního panelu 1x audio konektor předního panelu 1x konektor S/PDIF výstupu 1x USB 3.2 Gen1 typ C konektor 1x USB 3.2 Gen1 (USB 3.0) konektor (podporuje 2x USB 3.2 Gen1 port) 2x USB 2.0 konektor (podporuje 4x USB 2.0 port) 1x konektor sériového portu 2x konektor Thunderbolt AIC 1x TPM konektor (podporuje pouze moduly GC-TPM2.0 SPI a GC-TPM2.0 SPI 2.0) 1x tlačítko Reset 1x Reset propojka 1x tlačítko Q-Flash Plus 1x propojka Clear CMOS
Porty na zadním panelu 1x PS/2 combo port klávesnici a myši 2x konektor Wi-Fi antény 1x DisplayPort 1x HDMI 1x USB 3.2 Gen2x2 typ C 1x USB 3.2 Gen2 (USB 3.1 Gen2) 4x USB 3.2 Gen1 (USB 3.0) 4x USB 2.0 1x RJ-45 3x audio jack
Rozměry 30,5 x 24,4 cm ATX formát
Parametr | Hodnota |
---|---|
Socket (patice) | Socket 1700 |
Chipset | Intel Z690 |
Technologie paměti RAM | DDR5 |
Formát základní desky | ATX |
PCI Express x16 | 1 |
3.5mm Jack | Ano |
Bezdrátové připojení | Wi-Fi |
Specifikace:
Z690 UD AX
Intel Z690 Motherboard with Direct 16+1+2 Phases Digital VRM Design, DDR5 XTREME MEMORY, PCIe 5.0 Design, Ultra Performance VRM Heatsinks, 3 x PCIe 4.0 M.2 with Thermal Guard, 2.5GbE LAN, WIFI6 802.11ax, Rear USB 3.2 Gen 2x2 Type-C, Q-Flash Plus
- Supports 12th Gen Intel Core™ Series Processors
- Dual Channel Non-ECC Unbuffered DDR5, 4 DIMMs
- DDR5 MEMORY Design with SMD DIMM and Shielded Memory Routing
- Direct 16+1+2 Digital VRM Design with 60A Power Stage* and Tantalum Polymer Capacitor?
- Ultra Performance VRM Heatsinks
- Intel WIFI6 802.11ax 2T2R & BT5.2 with AERO Antenna
- Fast 2.5GbE LAN with Bandwidth Management
- 3 x Ultra-Fast NVMe PCIe 4.0 x4 M.2 with Enlarged Thermal Guards
- SuperSpeed USB 3.2 Gen 2x2 TYPE-C delivers up to 20Gb/s transfer speeds
- RGB FUSION 2.0, supports Addressable LED & RGB LED Strips
- Smart Fan 6 Features Multiple Temperature Sensors , Hybrid Fan Headers with FAN STOP
- Q-Flash Plus Update BIOS without Installing the CPU, Memory and Graphics Card
CHIPSET
Z690
Power vcore + vccgt + vccaux
16+1+2 Digital (SPS 60A)
POWER PHASES
Direct 16+1+2
MOSFET (Vcore)
ON NCP303160 60A
MOSFET (VccGT)
1 Digital (SPS 60A)
MOSFET(VccAUX) PWM
2*Digital (70A DrMOS)
CPU Power
8+4 pin
Tantulum Capacitor array
V
PCIe Gen5
V
DDR Frequency(MHz)
4xDDR5
Shielded Memory Routing
V
Expansion Slot
1*PCIe 5.0 x16 1*PCIe 3.0 x4 4*PCIe 3.0 x1
Thermal Solution
Fully Covered MOS Heatsink with 5W/mK Thermal Pad
M.2 HS
1
PCIe Armor
1
M.2 Heatsink
1
Preinstalled IO Shield
V
Fan headers
6
Temp Sensor
6
M.2 Slot
3(3*GEN4)
SATA
6*SATA3
PCB layer
6
PCB P/G ounce
2
PCB Size
ATX 305x244
LAN
2.5GbE LAN
WiFi
WIFI6 802.11ax
Audio
8-ch HD Audio
Audio Noise
-
Thunderbolt
header
USB 3.2 Gen2X2 Type-C(20Gbps)
1(R)
USB 3.2 Gen2 Type-A
1
USB 3.2 Gen1 Type-C
1(F)
USB port
17
BIOS
Single Bios/Q-Flash+
Onboard display
HDMI 2.0 , DisplayPort
RGB Headers
RGB*2/ Digital*2
Deska je vybavena grafickými výstupy pro použití s procesory s integrovaným grafickým jádrem. Základní deska grafickou kartu neobsahuje a bez použití odpovídajícího procesoru, budou tyto výstupy nefunkční.
CPU Podpora procesorů 12. a 13. generace Intel Core i5/ i7/ i9 Patice LGA1700
Čipová sada Intel Z690
Paměť 4x DDR5 paměťový slot, podpora až 192 GB Podpora DDR5 6000 (OC)/ 5800 (OC)/ 5600 (OC)/ 5400 (OC)/ 5200 (OC)/ 4800/ 4000 MHz Dvoukanálová architektura paměti Podpora non-ECC, bez vyrovnávací paměti, 1Rx8/2Rx8/1Rx16 Podpora ECC pamětí (non-ECC režim), 1Rx8/2Rx8 Podpora Intel Extreme Memory Profile (XMP)
Sloty 1x PCIe 5.0 x16 slot 1x PCIe 3.0 x16 slot (podporuje x4 režim) 1x PCIe 3.0 x16 slot (podporuje x1 režim) 2x PCIe 3.0 x1 slot
Grafika 1x DisplayPort port, podporující max. rozlišení 4096 x 2304 při 60 Hz 1x HDMI port, podporující max. rozlišení 4096 x 2160 při 60 Hz
Multi-GPU Podpora AMD Quad-GPU CrossFire a 2-Way CrossFire technologie
Úložiště Intel CPU 1x M.2 slot, M Key, pro jednotky typu 2260/2280/22110 (PCIe 4.0 x4/x2 režim) Intel Z690 čipová sada 2x M.2 slot, M Key, pro jednotky typu 2260/2280 (PCIe 4.0 x4/x2 režim) 6x SATA 6Gb/s port Podpora RAID 0, RAID 1, RAID 5 a RAID 10 Podpora Intel Optane technologie
USB 1x USB 3.2 Gen2x2 typ C port na zadním panelu 1x USB 3.2 Gen1 typ C port dostupný přes interní USB konektor 1x USB 3.2 Gen2 typ A port na zadním panelu 6x USB 3.2 Gen1 (USB 3.0) port (4 porty na zadním panelu, 2 porty dostupné přes interní USB konektor) 8x USB 2.0 port (4 porty na zadním panelu, 4 porty dostupné přes interní USB konektory)
Audio Realtek Codec 2/4/5.1/7.1kanálové High Definition Audio Podpora S/PDIF výstupu
LAN 1x Realtek 2,5Gigabit LAN řadič
WLAN/ Bluetooth Intel Wi-Fi 6 AX201 Wi-Fi 802.11a/b/g/n/ac/ax Dual Band (2,4 GHz, 5 GHz, 6 GHz) Rychlost přenosu dat až 2,4 Gbps Bluetooth 5.2
Interní konektory 1x 24-pin ATX hlavní napájecí konektor 1x 8-pin ATX 12V napájecí konektor 1x 4-pin ATX 12V napájecí konektor 1x konektor ventilátoru CPU 1x konektor ventilátoru vodního chlazení CPU 3x konektor systémového ventilátoru 1x konektor systémového ventilátoru/ pumpy vodního chlazení 2x konektor adresovatelného LED pásku 2x konektor RGB LED pásku 3x M.2 slot, M Key 6x SATA 6Gb/s konektor 1x konektor předního panelu 1x audio konektor předního panelu 1x konektor S/PDIF výstupu 1x USB 3.2 Gen1 typ C konektor 1x USB 3.2 Gen1 (USB 3.0) konektor (podporuje 2x USB 3.2 Gen1 port) 2x USB 2.0 konektor (podporuje 4x USB 2.0 port) 1x konektor sériového portu 2x konektor Thunderbolt AIC 1x TPM konektor (podporuje pouze moduly GC-TPM2.0 SPI a GC-TPM2.0 SPI 2.0) 1x tlačítko Reset 1x Reset propojka 1x tlačítko Q-Flash Plus 1x propojka Clear CMOS
Porty na zadním panelu 1x PS/2 combo port klávesnici a myši 2x konektor Wi-Fi antény 1x DisplayPort 1x HDMI 1x USB 3.2 Gen2x2 typ C 1x USB 3.2 Gen2 (USB 3.1 Gen2) 4x USB 3.2 Gen1 (USB 3.0) 4x USB 2.0 1x RJ-45 3x audio jack
Rozměry 30,5 x 24,4 cm ATX formát
