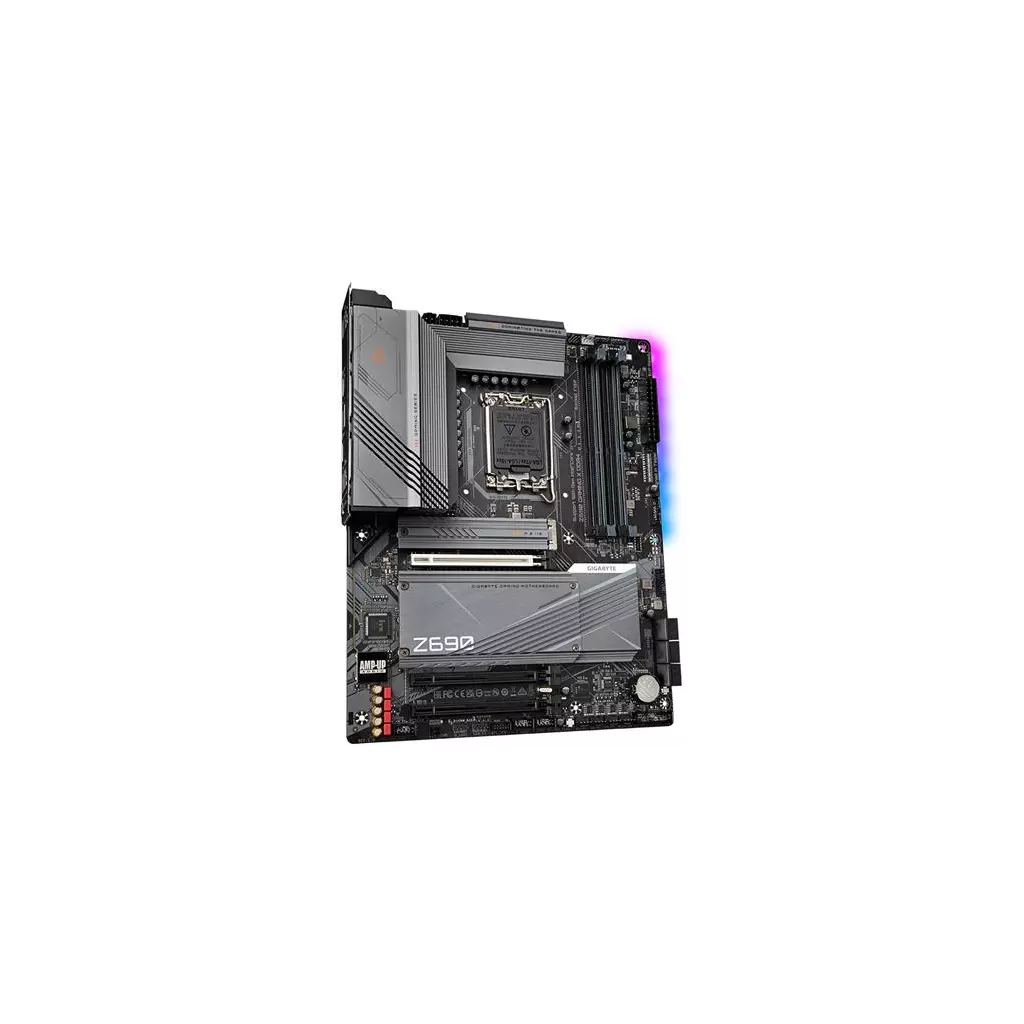

GIGABYTE MB Sc LGA1700 Z690 GAMING X DDR4, Intel Z690, 4xDDR4, 1xDP, 1xHDMI

BEZKONKURENČNÍ VÝKON I při rychlém rozvoji technologií GIGABYTE stále drží krok s nejnovějšími trendy a přináší svým zákazníkům pokročilé funkce a nejnovější technologie. Základní desky řady GIGABYTE Z690 přicházejí s vylepšeným řešením napájení, nejnovějšími standardy úložných zařízení a vynikající konektivitou, aby umožnily optimalizovat výkon pro hraní her. CHLAZENÍ Chladiče překrývající MOSFETy Chlazení M.2 Thermal Guard 2× silnější vrstvy mědi SMART FAN 6 Celoplošné chladičeTeplovodivé podložky s 5 W/mKChlazení M.2 Thermal GuardZvětšený Thermal Guard2× silnější vrstvy mědi MOŽNOSTI PŘIPOJENÍ LAN 2.5 GbE USB3.2 Gen 2x2 Type-C® AMP-UP Audio KONEKTIVITA NOVÉ GENERACE Základní desky GIGABYTE řady Z690 vám umožní maximální flexibilitu připojení a bleskovou rychlost přenosu dat díky síťové konektivitě a úložištím nadcházející generace. MOŽNOSTI PŘIZPŮSOBENÍ RGB FUSION UEFI BIOS EasyTune Nástroj System Information Viewer DOKONALA ESTETIKA Základní desky GIGABYTE jsou dodávány s řadou užitečných a intuitivních aplikací, které uživatelům pomáhají mít pod kontrolou každou vlastnost základní desky a umožňují používat přizpůsobitelné světelné efekty s mimořádnou estetikou tak, aby odpovídaly vaší jedinečné osobnosti. ULTRA DURABLE Q-Flash Plus Plné piny ULTRA DURABLE Technologie GIGABYTE Ultra Durable™ klade důraz na odolnost produktů a vysoce kvalitní výrobní proces. Základní desky GIGABYTE používají ty nejlepší komponenty a využívají výztuž u každého slotu, aby byly všechny odolné a měly dlouhou životnost. Procesor LGA1700 socket: Support for 12th Generation Intel® Core™, Pentium® Gold and Celeron® Processors* Velikost L3 cache závisí na použitém procesoru * Please refer to "CPU Support List" for more information. Čipset Čipová sada Intel® Z690 Paměť Podpora pro paměťové moduly DDR4 5333(O.C.)/ DDR4 5133(O.C.)/DDR4 5000(O.C.)/4933(O.C.)/4800(O.C.)/ 4700(O.C.)/ 4600(O.C.)/ 4500(O.C.)/ 4400(O.C.)/ 4300(O.C.)/4266(O.C.) / 4133(O.C.) / 4000(O.C.) / 3866(O.C.) / 3800(O.C.) / 3733(O.C.) / 3666(O.C.) / 3600(O.C.) / 3466(O.C.) / 3400(O.C.) / 3333(O.C.) / 3300(O.C.) / 3200 / 3000 / 2933 / 2800 / 2666 / 2400 / 2133 MHz 4× slot DDR DIMM s podporou až 128 GB (32 GB na jeden DIMM) systémové paměti Dvoukanálová architektura paměti Podpora paměťových modulů ECC Un-buffered DIMM 1Rx8/2Rx8 (operujících v non-ECC režimu) Podpora paměťových modulů non-ECC Un-buffered DIMM 1Rx8/2Rx8/1Rx16 Podpora paměťových modulů s XMP profilem (Extreme Memory Profile) (Nejnovější podporované paměťové moduly a rychlosti pamětí naleznete na webových stránkách společnosti GIGABYTE.) Integrovaná grafika Integrovaná grafika – podpora Intel® HD Graphics 1× port HDMI port, podpora maximálního rozlišení 4 096 × 2 160 @ 60 Hz * Podpora HDMI verze 2.1 a HDCP 2.3. ** Podpora portů kompatibilních s nativním HDMI 2.1 TMDS 1× DisplayPort, podpora maximálního rozlišení 4 096 × 2 304 @ 60 Hz * Podpora pro DisplayPort verze 1.2 a HDCP 2.3. (Specifikace u grafiky se mohou lišit v závislosti na použitém procesoru.) Zvuk Kodek Realtek® ALC1220-VB * Výstupní jack line out na zadním panelu podporuje DSD audio. HD audio 2kanálový analogový výstup Podpora digitálního S/PDIF výstupu 7.1kanálový digitální signál * Skutečný výstup digitálního signálu se může lišit v závislosti na přehrávaném obsahu a použitém softwaru a je vyžadován externí převodník. LAN čip Realtek® 2.5GbE LAN (2,5 Gb/s/1 Gb/s/100 Mb/s) Rozšiřující sloty 1× slot PCI Express ×16, běžící jako ×16 (PCIEX16) Pokud je osazená pouze jedna grafická karta pro PCI Express, ujistěte se, že ji instalujete do slotu PCIEX16, abyste dosáhli optimálního výkonu. (Slot PCIEX16 vyhovuje standardu PCI Express 5.0.) 2× slot PCI Express ×16 běžící na ×4 (PCIEX4_1, PCIEX4_2) (Sloty PCIEX4 vyhovují standardu PCI Express 3.0.) Rozhraní pro ukládání dat Procesor 1× konektor M.2 (Socket 3, M key, podpora SSD typu 2260/2280/22110 PCIe 4.0 x4/x2) (M2A_CPU) Čipset 2× konektor M.2 (Socket 3, M key, podpora SSD typu 2260/2280/22110 PCIe 4.0 x4/x2) (M2P_SB, M2Q_SB) 1× konektor M.2 (Socket 3, M key, podpora SSD typu 2260/2280/22110 SATA and PCIe 4.0 x4/x2) (M2M_SB) 6× konektor SATA 6 Gb/s Podpora režimů RAID 0, RAID 1, RAID 5 a RAID 10 * Informace o instalaci konektorů M.2 a SATA naleznete v části "2-7 Internal Connectors". Připravený pro Intel® Optane™ Memory * Akceleraci systému pomocí paměti Intel® Optane™ Memory lze aktivovat pouze na konektorech M.2 podporovaných čipovou sadou. Technologie více grafik Podpora pro technologie AMD Quad-GPU CrossFire™ a 2-Way AMD CrossFire™ USB Čipset 1× port USB Type-C® na zadním panelu, s podporou USB 3.2 Gen 2x2 1× port USB Type-C® s podporou USB 3.2 Gen 2 dostupný po připojení na interní konektor USB 2× porty USB 3.2 Gen 2 Type-A (červené) na zadním panelu 5× port USB 3.2 Gen 1 (3 porty na zadním panelu, 2 porty dostupné přes interní konektor USB) Čipová sada + 2 rozbočovače USB 2.0 8× porty USB 2.0/1.1 (4 porty na zadním panelu, 4 porty dostupné po připojení na interní konektory USB) Interní konektory 1× 24pinový ATX hlavní napájecí konektor 1× 8pinový ATX 12V napájecí konektor 1× 4pinový napájecí konektor ATX 12V 1× konektor pro ventilátor na chladiči procesoru 1× konektor pro ventilátor vodního chlazení procesoru 3× konektor pro systémové ventilátory 1× konektor pro systémový ventilátor/čerpadlo vodního chlazení 2× konektor pro pásky s adresovatelnými LED 2× konektory pro pásky RGB LED 4× konektory M.2 Socket 3 6× konektor SATA 6Gb/s 1× konektor pro tlačítka a LED na předním panelu 1× konektor čelního audiopanelu 1× interní vývod USB Type-C®, s podporou USB 3.2 Gen 2 1× interní konektor USB 3.2 Gen 1 2× interní konektory USB 2.0/1.1 2× konektor pro přídavnou kartu Thunderbolt™ 1× konektor Trusted Platform Module (pouze pro moduly GC-TPM2.0 SPI/GC-TPM2.0 SPI 2.0) Funkce TPM je volitelná kvůli rozdílné regionální politice 1× tlačítko reset 1× propojka reset 1× tlačítko Q-Flash Plus 1× propojka Clear CMOS * Všechny konektory pro ventilátory podporují AIO_Pump, čerpadlo a ventilátory s vysokým výkonem a zvládají dodávat až 2 A/12 V @ 24 W. Konektory na zadním panelu 1× port USB Type-C®, s podporou USB 3.2 Gen 2x2 2× porty USB 3.2 Gen 2 Type-A (červené) 3× port USB 3.2 Gen 1 4× port USB 2.0/1.1 1× port HDMI 1× DisplayPort 1× port RJ-45 1× konektor optického výstupu S/PDIF out 2× audio jack I / O řadič iTE® I/O řadič Monitorování HW Detekce napětí Detekce teploty Detekce rychlosti otáčení ventilátoru Detekce průtoku vodního chlazení Varování při selhání ventilátoru Ovládání rychlosti otáček ventilátoru * Zda bude funkce pro regulaci otáček ventilátoru (čerpadla) podporována, závisí na ventilátoru (čerpadlu), jaký nainstalujete. Více informací na: https://www.gigabyte.cz/products/page/mb/z690_gaming_x_ddr4/sp#sp

BEZKONKURENČNÍ VÝKON I při rychlém rozvoji technologií GIGABYTE stále drží krok s nejnovějšími trendy a přináší svým zákazníkům pokročilé funkce a nejnovější technologie. Základní desky řady GIGABYTE Z690 přicházejí s vylepšeným řešením napájení, nejnovějšími standardy úložných zařízení a vynikající konektivitou, aby umožnily optimalizovat výkon pro hraní her. CHLAZENÍ Chladiče překrývající MOSFETy Chlazení M.2 Thermal Guard 2× silnější vrstvy mědi SMART FAN 6 Celoplošné chladičeTeplovodivé podložky s 5 W/mKChlazení M.2 Thermal GuardZvětšený Thermal Guard2× silnější vrstvy mědi MOŽNOSTI PŘIPOJENÍ LAN 2.5 GbE USB3.2 Gen 2x2 Type-C® AMP-UP Audio KONEKTIVITA NOVÉ GENERACE Základní desky GIGABYTE řady Z690 vám umožní maximální flexibilitu připojení a bleskovou rychlost přenosu dat díky síťové konektivitě a úložištím nadcházející generace. MOŽNOSTI PŘIZPŮSOBENÍ RGB FUSION UEFI BIOS EasyTune Nástroj System Information Viewer DOKONALA ESTETIKA Základní desky GIGABYTE jsou dodávány s řadou užitečných a intuitivních aplikací, které uživatelům pomáhají mít pod kontrolou každou vlastnost základní desky a umožňují používat přizpůsobitelné světelné efekty s mimořádnou estetikou tak, aby odpovídaly vaší jedinečné osobnosti. ULTRA DURABLE Q-Flash Plus Plné piny ULTRA DURABLE Technologie GIGABYTE Ultra Durable™ klade důraz na odolnost produktů a vysoce kvalitní výrobní proces. Základní desky GIGABYTE používají ty nejlepší komponenty a využívají výztuž u každého slotu, aby byly všechny odolné a měly dlouhou životnost. Procesor LGA1700 socket: Support for 12th Generation Intel® Core™, Pentium® Gold and Celeron® Processors* Velikost L3 cache závisí na použitém procesoru * Please refer to "CPU Support List" for more information. Čipset Čipová sada Intel® Z690 Paměť Podpora pro paměťové moduly DDR4 5333(O.C.)/ DDR4 5133(O.C.)/DDR4 5000(O.C.)/4933(O.C.)/4800(O.C.)/ 4700(O.C.)/ 4600(O.C.)/ 4500(O.C.)/ 4400(O.C.)/ 4300(O.C.)/4266(O.C.) / 4133(O.C.) / 4000(O.C.) / 3866(O.C.) / 3800(O.C.) / 3733(O.C.) / 3666(O.C.) / 3600(O.C.) / 3466(O.C.) / 3400(O.C.) / 3333(O.C.) / 3300(O.C.) / 3200 / 3000 / 2933 / 2800 / 2666 / 2400 / 2133 MHz 4× slot DDR DIMM s podporou až 128 GB (32 GB na jeden DIMM) systémové paměti Dvoukanálová architektura paměti Podpora paměťových modulů ECC Un-buffered DIMM 1Rx8/2Rx8 (operujících v non-ECC režimu) Podpora paměťových modulů non-ECC Un-buffered DIMM 1Rx8/2Rx8/1Rx16 Podpora paměťových modulů s XMP profilem (Extreme Memory Profile) (Nejnovější podporované paměťové moduly a rychlosti pamětí naleznete na webových stránkách společnosti GIGABYTE.) Integrovaná grafika Integrovaná grafika – podpora Intel® HD Graphics 1× port HDMI port, podpora maximálního rozlišení 4 096 × 2 160 @ 60 Hz * Podpora HDMI verze 2.1 a HDCP 2.3. ** Podpora portů kompatibilních s nativním HDMI 2.1 TMDS 1× DisplayPort, podpora maximálního rozlišení 4 096 × 2 304 @ 60 Hz * Podpora pro DisplayPort verze 1.2 a HDCP 2.3. (Specifikace u grafiky se mohou lišit v závislosti na použitém procesoru.) Zvuk Kodek Realtek® ALC1220-VB * Výstupní jack line out na zadním panelu podporuje DSD audio. HD audio 2kanálový analogový výstup Podpora digitálního S/PDIF výstupu 7.1kanálový digitální signál * Skutečný výstup digitálního signálu se může lišit v závislosti na přehrávaném obsahu a použitém softwaru a je vyžadován externí převodník. LAN čip Realtek® 2.5GbE LAN (2,5 Gb/s/1 Gb/s/100 Mb/s) Rozšiřující sloty 1× slot PCI Express ×16, běžící jako ×16 (PCIEX16) Pokud je osazená pouze jedna grafická karta pro PCI Express, ujistěte se, že ji instalujete do slotu PCIEX16, abyste dosáhli optimálního výkonu. (Slot PCIEX16 vyhovuje standardu PCI Express 5.0.) 2× slot PCI Express ×16 běžící na ×4 (PCIEX4_1, PCIEX4_2) (Sloty PCIEX4 vyhovují standardu PCI Express 3.0.) Rozhraní pro ukládání dat Procesor 1× konektor M.2 (Socket 3, M key, podpora SSD typu 2260/2280/22110 PCIe 4.0 x4/x2) (M2A_CPU) Čipset 2× konektor M.2 (Socket 3, M key, podpora SSD typu 2260/2280/22110 PCIe 4.0 x4/x2) (M2P_SB, M2Q_SB) 1× konektor M.2 (Socket 3, M key, podpora SSD typu 2260/2280/22110 SATA and PCIe 4.0 x4/x2) (M2M_SB) 6× konektor SATA 6 Gb/s Podpora režimů RAID 0, RAID 1, RAID 5 a RAID 10 * Informace o instalaci konektorů M.2 a SATA naleznete v části "2-7 Internal Connectors". Připravený pro Intel® Optane™ Memory * Akceleraci systému pomocí paměti Intel® Optane™ Memory lze aktivovat pouze na konektorech M.2 podporovaných čipovou sadou. Technologie více grafik Podpora pro technologie AMD Quad-GPU CrossFire™ a 2-Way AMD CrossFire™ USB Čipset 1× port USB Type-C® na zadním panelu, s podporou USB 3.2 Gen 2x2 1× port USB Type-C® s podporou USB 3.2 Gen 2 dostupný po připojení na interní konektor USB 2× porty USB 3.2 Gen 2 Type-A (červené) na zadním panelu 5× port USB 3.2 Gen 1 (3 porty na zadním panelu, 2 porty dostupné přes interní konektor USB) Čipová sada + 2 rozbočovače USB 2.0 8× porty USB 2.0/1.1 (4 porty na zadním panelu, 4 porty dostupné po připojení na interní konektory USB) Interní konektory 1× 24pinový ATX hlavní napájecí konektor 1× 8pinový ATX 12V napájecí konektor 1× 4pinový napájecí konektor ATX 12V 1× konektor pro ventilátor na chladiči procesoru 1× konektor pro ventilátor vodního chlazení procesoru 3× konektor pro systémové ventilátory 1× konektor pro systémový ventilátor/čerpadlo vodního chlazení 2× konektor pro pásky s adresovatelnými LED 2× konektory pro pásky RGB LED 4× konektory M.2 Socket 3 6× konektor SATA 6Gb/s 1× konektor pro tlačítka a LED na předním panelu 1× konektor čelního audiopanelu 1× interní vývod USB Type-C®, s podporou USB 3.2 Gen 2 1× interní konektor USB 3.2 Gen 1 2× interní konektory USB 2.0/1.1 2× konektor pro přídavnou kartu Thunderbolt™ 1× konektor Trusted Platform Module (pouze pro moduly GC-TPM2.0 SPI/GC-TPM2.0 SPI 2.0) Funkce TPM je volitelná kvůli rozdílné regionální politice 1× tlačítko reset 1× propojka reset 1× tlačítko Q-Flash Plus 1× propojka Clear CMOS * Všechny konektory pro ventilátory podporují AIO_Pump, čerpadlo a ventilátory s vysokým výkonem a zvládají dodávat až 2 A/12 V @ 24 W. Konektory na zadním panelu 1× port USB Type-C®, s podporou USB 3.2 Gen 2x2 2× porty USB 3.2 Gen 2 Type-A (červené) 3× port USB 3.2 Gen 1 4× port USB 2.0/1.1 1× port HDMI 1× DisplayPort 1× port RJ-45 1× konektor optického výstupu S/PDIF out 2× audio jack I / O řadič iTE® I/O řadič Monitorování HW Detekce napětí Detekce teploty Detekce rychlosti otáčení ventilátoru Detekce průtoku vodního chlazení Varování při selhání ventilátoru Ovládání rychlosti otáček ventilátoru * Zda bude funkce pro regulaci otáček ventilátoru (čerpadla) podporována, závisí na ventilátoru (čerpadlu), jaký nainstalujete. Více informací na: https://www.gigabyte.cz/products/page/mb/z690_gaming_x_ddr4/sp#sp

GIGABYTE Z690 GAMING X DDR4

Deska je vybavena grafickými výstupy pro použití s procesory s integrovaným grafickým jádrem. Základní deska grafickou kartu neobsahuje a bez použití odpovídajícího procesoru, budou tyto výstupy nefunkční.

CPU Podpora procesorů 12. generace Intel Core i5/ i7/ i9 Patice LGA1700

Čipová sada Intel Z690

Paměť 4x DDR4 paměťový slot, podpora až 128 GB Podpora DDR4 5333 (OC)/ 5133 (OC)/ 5000 (OC)/ 4933 (OC)/ 4800 (OC)/ 4700 (OC)/ 4600 (OC)/ 4500 (OC)/ 4400 (OC)/ 4300 (OC)/ 4266 (OC)/ 4133 (OC)/ 4000 (OC)/ 3866 (OC)/ 3800 (OC)/ 3733 (OC)/ 3666 (OC)/ 3600 (OC)/ 3466 (OC)/ 3400 (OC)/ 3333 (OC)/ 3300 (OC)/ 3200/ 3000/ 2933/ 2800/ 2666/ 2400/ 2133 MHz Dvoukanálová architektura paměti Podpora non-ECC, bez vyrovnávací paměti, 1Rx8/2Rx8/1Rx16 Podpora ECC pamětí (non-ECC režim), 1Rx8/2Rx8 Podpora Intel Extreme Memory Profile (XMP)

Sloty 1x PCIe 5.0 x16 slot 2x PCIe 3.0 x16 slot (podporuje x4 režim)

Grafika 1x DisplayPort port, podporující max. rozlišení 4096 x 2304 při 60 Hz 1x HDMI port, podporující max. rozlišení 4096 x 2160 při 60 Hz

Multi-GPU Podpora AMD Quad-GPU CrossFire a 2-Way CrossFire technologie

Úložiště Intel CPU 1x M.2 slot, M Key, pro jednotky typu 2260/2280/22110 (PCIe 4.0 x4/x2 režim) Intel Z690 čipová sada 2x M.2 slot, M Key, pro jednotky typu 2260/2280/22110 (PCIe 4.0 x4/x2 režim) 1x M.2 slot, M Key, pro jednotky typu 2260/2280/22110 (SATA a PCIe 4.0 x4/x2 režim) 6x SATA 6Gb/s port Podpora RAID 0, RAID 1, RAID 5 a RAID 10 Podpora Intel Optane technologie

USB 1x USB 3.2 Gen2x2 typ C port na zadním panelu 1x USB 3.2 Gen2 typ C port dostupný přes interní USB konektor 2x USB 3.2 Gen2 typ A port na zadním panelu 5x USB 3.2 Gen1 (USB 3.0) port (3 porty na zadním panelu, 2 porty dostupné přes interní USB konektor) 8x USB 2.0 port (4 porty na zadním panelu, 4 porty dostupné přes interní USB konektory)

Audio Realtek ALC1220-VB Codec 7.1kanálové High Definition Audio 2kanálový analogový výstup Podpora S/PDIF výstupu

LAN 1x Realtek 2,5Gigabit LAN řadič

Interní konektory 1x 24-pin ATX hlavní napájecí konektor 1x 8-pin ATX 12V napájecí konektor 1x 4-pin ATX 12V napájecí konektor 1x konektor ventilátoru CPU 1x konektor ventilátoru vodního chlazení CPU 3x konektor systémového ventilátoru 1x konektor systémového ventilátoru/ pumpy vodního chlazení 2x konektor adresovatelného LED pásku 2x konektor RGB LED pásku 4x M.2 slot, M Key 6x SATA 6Gb/s konektor 1x konektor předního panelu 1x audio konektor předního panelu 1x USB 3.2 Gen2 typ C konektor 1x USB 3.2 Gen1 (USB 3.0) konektor (podporuje 2x USB 3.2 Gen1 port) 2x USB 2.0 konektor (podporuje 4x USB 2.0 port) 2x konektor Thunderbolt AIC 1x TPM konektor (podporuje pouze moduly GC-TPM2.0 SPI a GC-TPM2.0 SPI 2.0) 1x tlačítko Reset 1x Reset propojka 1x tlačítko Q-Flash Plus 1x propojka Clear CMOS

Porty na zadním panelu 1x USB 3.2 Gen2x2 typ C 2x USB 3.2 Gen2 (USB 3.1 Gen2) 3x USB 3.2 Gen1 (USB 3.0) 4x USB 2.0 1x DisplayPort 1x HDMI 1x RJ-45 1x optický S/PDIF výstup 2x audio jack

Rozměry 30,5 x 24,4 cm ATX formát

Parametr	Hodnota
Socket (patice)	Socket 1700
Chipset	Intel Z690
Technologie paměti RAM	DDR4
Formát základní desky	ATX
Podpora RAID	1
Podpora RAID	5
Podpora RAID	10
PCI Express x16	1
3.5mm Jack	Ano

Specifikace:

Z690 GAMING X DDR4

Intel Z690 GAMING Motherboard with Direct 16+1+2 Phases Digital VRM Design, PCIe 5.0 Design, Fully Covered Thermal Design, 4 x PCIe 4.0 M.2 with Enlarged Thermal Guard, 2.5GbE LAN, 120dB Hi-Res Audio with WIMA, Rear USB 3.2 Gen2x2 TYPE-C, RGB FUSION 2.0, Q-Flash Plus?

• Supports 12th Gen Intel Core™ Series Processors?
• Dual Channel Non-ECC Unbuffered DDR4, 4 DIMMs?
• Direct 16+1+2 Digital VRM Design with 60A Power Stage* and Tantalum Polymer Capacitor?
• Shielded Memory Routing to Avoid Interference
• Fully Covered Thermal Design with High Coverage MOSFET Heatsinks?
• AMP-UP Audio with ALC1220 and WIMA Audio Capacitors
• Fast 2.5GbE LAN with Bandwidth Management?
• 4 x Ultra-Fast NVMe PCIe 4.0/3.0 x4 M.2 with Enlarged Thermal Guards
• SuperSpeed USB 3.2 Gen2x2 TYPE-C delivers up to 20Gb/s transfer speeds?
• RGB FUSION 2.0 with Multi-Zone Addressable LED Light Show Design, Support Addressable LED & RGB LED Strips?
• Smart Fan 6 Features Multiple Temperature Sensors, Hybrid Fan Headers with FAN STOP?
• Q-Flash Plus Update BIOS without Installing the CPU, Memory and Graphics Card
• *Power Stage maximum current capacity is based on VCORE Phase.?

CPU

LGA1700 socket: Support for 12th Generation Intel Core™ i9 processors/Intel Core™ i7 processors/Intel Core™ i5 processors L3 cache varies with CPU (Please refer to "CPU Support List" for more information.)

Chipset

Intel Z690 Express Chipset

Memory

Support for DDR4 5333(O.C.)/ DDR4 5133(O.C.)/DDR4 5000(O.C.)/4933(O.C.)/4800(O.C.)/ 4700(O.C.)/ 4600(O.C.)/ 4500(O.C.)/ 4400(O.C.)/ 4300(O.C.)/4266(O.C.) / 4133(O.C.) / 4000(O.C.) / 3866(O.C.) / 3800(O.C.) / 3733(O.C.) / 3666(O.C.) / 3600(O.C.) / 3466(O.C.) / 3400(O.C.) / 3333(O.C.) / 3300(O.C.) / 3200 / 3000 / 2933 / 2800 / 2666 / 2400 / 2133 MHz memory modules 4 x DDR DIMM sockets supporting up to 128 GB (32 GB single DIMM capacity) of system memory Dual channel memory architecture Support for ECC Un-buffered DIMM 1Rx8/2Rx8 memory modules (operate in non-ECC mode) Support for non-ECC Un-buffered DIMM 1Rx8/2Rx8/1Rx16 memory modules Support for Extreme Memory Profile (XMP) memory modules (Go to GIGABYTE's website for the latest supported memory speeds and memory modules.)

Onboard Graphics

Integrated Graphics Processor-Intel HD Graphics support: 1 x HDMI port, supporting a maximum resolution of 4096x2160@60 Hz * Support for HDMI 2.1 version and HDCP 2.3. ** Support native HDMI 2.1 TMDS compatible ports. 1 x DisplayPort, supporting a maximum resolution of 4096x2304@60 Hz * Support for DisplayPort 1.2 version and HDCP 2.3 (Graphics specifications may vary depending on CPU support.)

Audio

Realtek ALC1220-VB CODEC * The back panel line out jack supports DSD audio. High Definition Audio 2-channel analog output Support for S/PDIF Out 7.1-channel digital signals * Actual output of digital signals may vary depending on the playback content and software used, and an external DAC is required.

LAN

Realtek 2.5GbE LAN chip (2.5 Gbps/1 Gbps/100 Mbps)

Expansion Slots

1 x PCI Express x16 slot, running at x16 (PCIEX16) * For optimum performance, if only one PCI Express graphics card is to be installed, be sure to install it in the PCIEX16 slot. (The PCIEX16 slot conforms to PCI Express 5.0 standard.) 2 x PCI Express x16 slots, running at x4 (PCIEX4_1, PCIEX4_2) (The PCIEX4 slots conform to PCI Express 3.0 standard.)

Multi-Graphics Technology

Support for AMD Quad-GPU CrossFire™ and 2-Way AMD CrossFire™ technologies

Storage Interface

CPU: 1 x M.2 connector (Socket 3, M key, type 2260/2280/22110 PCIe 4.0 x4/x2 SSD support) (M2A_CPU) Chipset: 2 x M.2 connector (Socket 3, M key, type 2260/2280/22110 PCIe 4.0 x4/x2 SSD support) (M2P_SB, M2Q_SB) 1 x M.2 connector (Socket 3, M key, type 2260/2280/22110 SATA and PCIe 4.0 x4/x2 SSD support) (M2M_SB) 6 x SATA 6Gb/s connectors Support for RAID 0, RAID 1, RAID 5, and RAID 10 * Refer to "2-7 Internal Connectors," for the installation notices for the M.2 and SATA connectors.

Intel Optane™ Memory Ready * System acceleration with Intel Optane™ Memory can only be enabled on the M.2 connectors supported by the Chipset.

USB

Chipset: 1 x USB Type-C port on the back panel, with USB 3.2 Gen 2x2 support 1 x USB Type-C port with USB 3.2 Gen 2 support, available through the internal USB header 2 x USB 3.2 Gen 2 Type-A ports (red) on the back panel 5 x USB 3.2 Gen 1 ports (3 ports on the back panel, 2 ports available through the internal USB header) Chipset+2 USB 2.0 Hubs: 8 x USB 2.0/1.1 ports (4 ports on the back panel, 4 ports available through the internal USB headers)

Internal I/O Connectors

1 x 24-pin ATX main power connector 1 x 8-pin ATX 12V power connector 1 x 4-pin ATX 12V power connector 1 x CPU fan header 1 x water cooling CPU fan header 3 x system fan headers 1 x system fan/water cooling pump header 2 x addressable LED strip headers 2 x RGB LED strip headers 4 x M.2 Socket 3 connectors 6 x SATA 6Gb/s connectors 1 x front panel header 1 x front panel audio header 1 x USB Type-C header, with USB 3.2 Gen 2 support 1 x USB 3.2 Gen 1 header 2 x USB 2.0/1.1 headers 2 x Thunderbolt™ add-in card connectors 1 x Trusted Platform Module header (For the GC-TPM2.0 SPI/GC-TPM2.0 SPI 2.0 module only) 1 x reset button 1 x reset jumper 1 x Q-Flash Plus button 1 x Clear CMOS jumper *All fan headers are subject to support AIO_Pump, Pump and high performance fan with the capability of delivering up to 2A/12V @ 24W.

Back Panel Connectors

1 x USB Type-C port, with USB 3.2 Gen 2x2 support 2 x USB 3.2 Gen 2 Type-A ports (red) 3 x USB 3.2 Gen 1 ports 4 x USB 2.0/1.1 ports 1 x HDMI port 1 x DisplayPort 1 x RJ-45 port 1 x optical S/PDIF Out connector 2 x audio jacks

I/O Controller

iTE I/O Controller Chip

H/W Monitoring

Voltage detection Temperature detection Fan speed detection Water cooling flow rate detection Fan fail warning Fan speed control * Whether the fan (pump) speed control function is supported will depend on the fan (pump) you install.

BIOS

1 x 256 Mbit flash Use of licensed AMI UEFI BIOS PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0

Unique Features

Support for APP Center * Available applications in APP Center may vary by motherboard model. Supported functions of each application may also vary depending on motherboard specifications. @BIOS EasyTune Fast Boot Game Boost ON/OFF Charge RGB Fusion Smart Backup System Information Viewer Support for Q-Flash Plus Support for Q-Flash Support for Xpress Install

Bundled Software

Norton Internet Security (OEM version) Realtek Gaming LAN Bandwidth Control Utility

Operating System

Support for Windows 10 64-bit

Form Factor

ATX Form Factor; 30.5cm x 24.4cm
