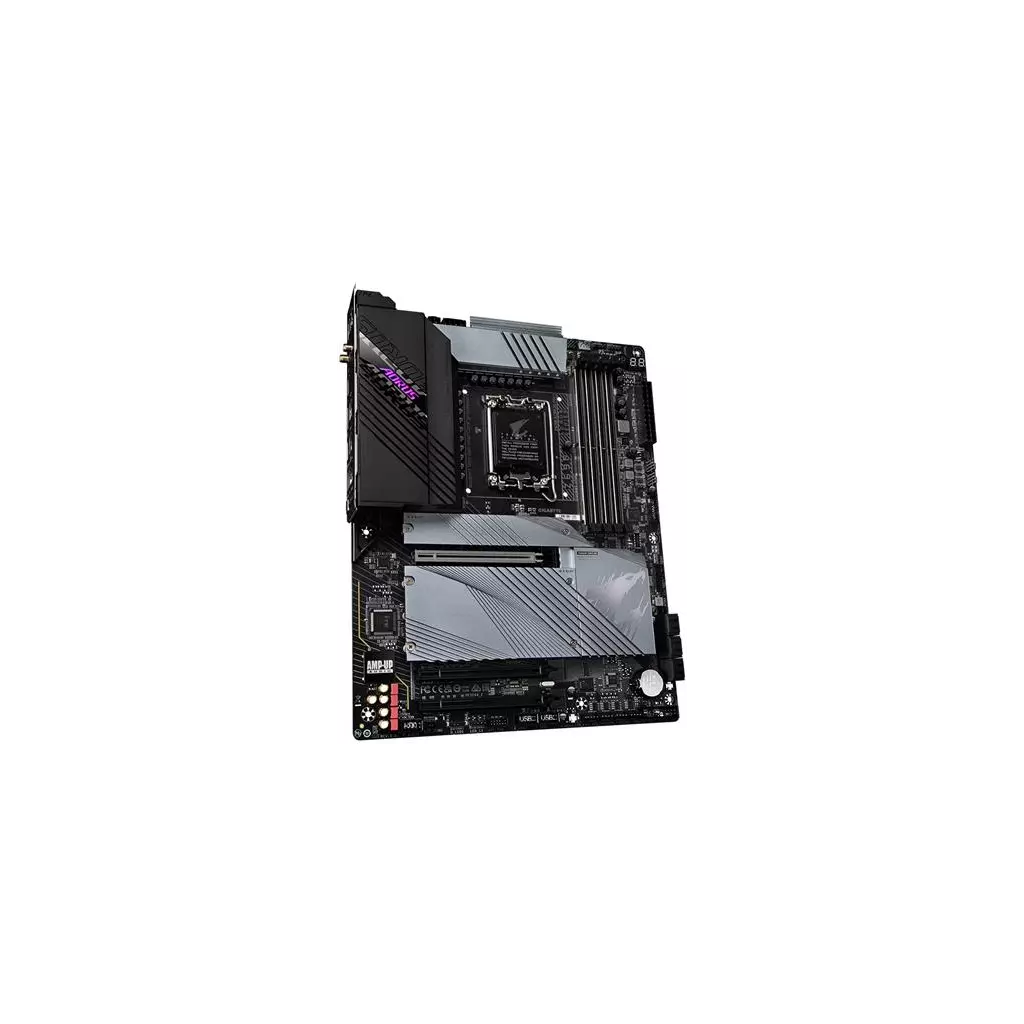

GIGABYTE Z690 AORUS PRO / LGA1700 / Intel Z690 / 4x DDR5 / 4x M.2 / DP / USB-C / WiFi / ATX

Deska je vybavena grafickými výstupy pro použití s procesory s integrovaným grafickým jádrem. Základní deska grafickou kartu neobsahuje a bez použití odpovídajícího procesoru, budou tyto výstupy nefunkční.

CPU Podpora procesorů 12. generace Intel Core i5/ i7/ i9 Patice LGA1700

Čipová sada Intel Z690

Paměť 4x DDR5 paměťový slot, podpora až 192 GB Podpora DDR5 6200 (OC)/ 6000 (OC)/ 5800 (OC)/ 5600 (OC)/ 5400 (OC)/ 5200 (OC)/ 4800/ 4000 MHz Dvoukanálová architektura paměti Podpora non-ECC, bez vyrovnávací paměti, 1Rx8/2Rx8/1Rx16 Podpora ECC pamětí (non-ECC režim), 1Rx8/2Rx8 Podpora Intel Extreme Memory Profile (XMP)

Sloty 1x PCIe 5.0 x16 slot 2x PCIe 3.0 x16 slot (podporuje x4 režim)

Grafika 1x DisplayPort port, podporující max. rozlišení 4096 x 2304 při 60 Hz

Multi-GPU Podpora AMD Quad-GPU CrossFire a 2-Way CrossFire technologie

Úložiště Intel CPU 1x M.2 slot, M Key, pro jednotky typu 2260/2280/22110 (PCIe 4.0 x4/x2 režim) Intel Z690 čipová sada 1x M.2 slot, M Key, pro jednotky typu 2260/2280/22110 (SATA a PCIe 4.0 x4/x2 režim) 2x M.2 slot, M Key, pro jednotky typu 2260/2280/22110 (PCIe 4.0 x4/x2 režim) 6x SATA 6Gb/s port Podpora RAID 0, RAID 1, RAID 5 a RAID 10 Podpora Intel Optane technologie

USB 2x USB 3.2 Gen2x2 typ C port (1 port na zadním panelu, 1 port dostupný přes interní USB konektor) 4x USB 3.2 Gen2 typ A port na zadním panelu 6x USB 3.2 Gen1 (USB 3.0) port (4 porty na zadním panelu, 2 porty dostupné přes interní USB konektor) 8x USB 2.0 port (4 porty na zadním panelu, 4 porty dostupné přes interní USB konektory)

Audio Realtek ALC4080 Codec 7.1kanálové High Definition Audio 2kanálový analogový výstup Podpora S/PDIF výstupu

LAN 1x Intel 2,5Gigabit LAN řadič

WLAN/ Bluetooth Intel Wi-Fi 6 AX200 Wi-Fi 802.11a/b/g/n/ac/ax Dual Band (2,4 GHz, 5 GHz) Rychlost přenosu dat až 2,4 Gbps Bluetooth 5.2

Interní konektory 1x 24-pin ATX hlavní napájecí konektor 1x 8-pin ATX 12V napájecí konektor 1x 4-pin ATX 12V napájecí konektor 1x konektor ventilátoru CPU 1x konektor ventilátoru vodního chlazení CPU 4x konektor systémového ventilátoru 2x konektor systémového ventilátoru/ pumpy vodního chlazení 2x konektor adresovatelného LED pásku 2x konektor RGB LED pásku 4x M.2 slot, M Key 6x SATA 6Gb/s konektor 1x konektor předního panelu 1x audio konektor předního panelu 1x USB 3.2 Gen2x2 typ C konektor 1x USB 3.2 Gen1 (USB 3.0) konektor (podporuje 2x USB 3.2 Gen1 port) 2x USB 2.0 konektor (podporuje 4x USB 2.0 port) 1x konektor detekce hluku 2x konektor Thunderbolt AIC 1x TPM konektor (podporuje pouze moduly GC-TPM2.0 SPI a GC-TPM2.0 SPI 2.0) 1x tlačítko Power 1x tlačítko Reset 1x tlačítko Q-Flash Plus 2x konektor teplotního čidla 1x Reset propojka 1x propojka Clear CMOS

Porty na zadním panelu 2x konektor Wi-Fi antény 1x DisplayPort 1x optický S/PDIF výstup 1x USB 3.2 Gen2x2 typ C 4x USB 3.2 Gen2 (USB 3.1 Gen2) 4x USB 3.2 Gen1 (USB 3.0) 4x USB 2.0 1x RJ-45 2x audio jack

Rozměry 30,5 x 24,4 cm ATX formát

Deska je vybavena grafickými výstupy pro použití s procesory s integrovaným grafickým jádrem. Základní deska grafickou kartu neobsahuje a bez použití odpovídajícího procesoru, budou tyto výstupy nefunkční.

CPU Podpora procesorů 12. generace Intel Core i5/ i7/ i9 Patice LGA1700

Čipová sada Intel Z690

Paměť 4x DDR5 paměťový slot, podpora až 192 GB Podpora DDR5 6200 (OC)/ 6000 (OC)/ 5800 (OC)/ 5600 (OC)/ 5400 (OC)/ 5200 (OC)/ 4800/ 4000 MHz Dvoukanálová architektura paměti Podpora non-ECC, bez vyrovnávací paměti, 1Rx8/2Rx8/1Rx16 Podpora ECC pamětí (non-ECC režim), 1Rx8/2Rx8 Podpora Intel Extreme Memory Profile (XMP)

Sloty 1x PCIe 5.0 x16 slot 2x PCIe 3.0 x16 slot (podporuje x4 režim)

Grafika 1x DisplayPort port, podporující max. rozlišení 4096 x 2304 při 60 Hz

Multi-GPU Podpora AMD Quad-GPU CrossFire a 2-Way CrossFire technologie

Úložiště Intel CPU 1x M.2 slot, M Key, pro jednotky typu 2260/2280/22110 (PCIe 4.0 x4/x2 režim) Intel Z690 čipová sada 1x M.2 slot, M Key, pro jednotky typu 2260/2280/22110 (SATA a PCIe 4.0 x4/x2 režim) 2x M.2 slot, M Key, pro jednotky typu 2260/2280/22110 (PCIe 4.0 x4/x2 režim) 6x SATA 6Gb/s port Podpora RAID 0, RAID 1, RAID 5 a RAID 10 Podpora Intel Optane technologie

USB 2x USB 3.2 Gen2x2 typ C port (1 port na zadním panelu, 1 port dostupný přes interní USB konektor) 4x USB 3.2 Gen2 typ A port na zadním panelu 6x USB 3.2 Gen1 (USB 3.0) port (4 porty na zadním panelu, 2 porty dostupné přes interní USB konektor) 8x USB 2.0 port (4 porty na zadním panelu, 4 porty dostupné přes interní USB konektory)

Audio Realtek ALC4080 Codec 7.1kanálové High Definition Audio 2kanálový analogový výstup Podpora S/PDIF výstupu

LAN 1x Intel 2,5Gigabit LAN řadič

WLAN/ Bluetooth Intel Wi-Fi 6 AX200 Wi-Fi 802.11a/b/g/n/ac/ax Dual Band (2,4 GHz, 5 GHz) Rychlost přenosu dat až 2,4 Gbps Bluetooth 5.2

Interní konektory 1x 24-pin ATX hlavní napájecí konektor 1x 8-pin ATX 12V napájecí konektor 1x 4-pin ATX 12V napájecí konektor 1x konektor ventilátoru CPU 1x konektor ventilátoru vodního chlazení CPU 4x konektor systémového ventilátoru 2x konektor systémového ventilátoru/ pumpy vodního chlazení 2x konektor adresovatelného LED pásku 2x konektor RGB LED pásku 4x M.2 slot, M Key 6x SATA 6Gb/s konektor 1x konektor předního panelu 1x audio konektor předního panelu 1x USB 3.2 Gen2x2 typ C konektor 1x USB 3.2 Gen1 (USB 3.0) konektor (podporuje 2x USB 3.2 Gen1 port) 2x USB 2.0 konektor (podporuje 4x USB 2.0 port) 1x konektor detekce hluku 2x konektor Thunderbolt AIC 1x TPM konektor (podporuje pouze moduly GC-TPM2.0 SPI a GC-TPM2.0 SPI 2.0) 1x tlačítko Power 1x tlačítko Reset 1x tlačítko Q-Flash Plus 2x konektor teplotního čidla 1x Reset propojka 1x propojka Clear CMOS

Porty na zadním panelu 2x konektor Wi-Fi antény 1x DisplayPort 1x optický S/PDIF výstup 1x USB 3.2 Gen2x2 typ C 4x USB 3.2 Gen2 (USB 3.1 Gen2) 4x USB 3.2 Gen1 (USB 3.0) 4x USB 2.0 1x RJ-45 2x audio jack

Rozměry 30,5 x 24,4 cm ATX formát

Specifikace:

Z690 AORUS PRO

• Supports 12th Gen Intel Core™ Series Processors
• Dual Channel Non-ECC Unbuffered DDR5, 4 DIMMs
• 16+1+2 Direct Digital VRM Design with 90A Power Stage* and Tantalum Polymer Capacitor
• DDR5 XTREME MEMORY Design with SMD DIMM and Shielded Memory Routing
• Fully Covered Thermal Design with High Coverage MOSFET Heatsinks
• Intel WIFI 6 802.11ax 2T2R & BT5 with AORUS Antenna
• Hi-Fi Audio with ALC4080 and WIMA Audio Capacitors
• Fast 2.5GbE LAN with Bandwidth Management
• 4x Ultra-Fast NVMe PCIe 4.0*/3.0 x4 M.2 with Enlarged Thermal Guard
• SuperSpeed USB 3.2 Gen2x2 TYPE-C delivers up to 20Gb/s transfer speeds
• RGB FUSION 2.0 with Multi-Zone Addressable LED Light Show Design, Support Addressable LED & RGB LED Strips
• Smart Fan 6 Features Multiple Temperature Sensors , Hybrid Fan Headers with FAN STOP
• Q-Flash Plus Update BIOS without Installing the CPU, Memory and Graphics Card
• * Actual support may vary by CPU.

CHIPSET

Z690

Power vcore + vccgt + vccaux

16+1+2 Digital (SPS 90A)

POWER PHASES

Direct 16+1+2

MOSFET (Vcore)

ISL99390 90A

MOSFET (VccGT)

1 Digital (SPS 60A)

MOSFET(VccAUX) PWM

2*Digital (70A DrMOS)

CPU Power

8+4 pin

Tantulum Capacitor array

V

PCIe Gen5

V

DDR Frequency(MHz)

4xDDR5

Shielded Memory Routing

V

Expansion Slot

1*PCIe 5.0 x16 2*PCIe 3.0 x4

Thermal Solution

Fins-Array II,Direct–Touch Heatpipe II 7.5 W/mK Thermal Pad

M.2 HS

4

PCIe Armor

1

M.2 Heatsink

2*Enlarged M.2 Thermal Guard (4*Guard II)

Preinstalled IO Shield

V

Fan headers

8

Temp Sensor

9

M.2 Slot

4(4*GEN4)

SATA

6*SATA3

PCB layer

6

PCB P/G ounce

2

PCB Size

ATX 305x244

LAN

Intel 2.5GbE LAN

WiFi

WIFI6 802.11ax

Audio

ALC4080

Audio Noise

V

Thunderbolt

header

USB 3.2 Gen2X2 Type-C(20Gbps)

2(1F1R)

USB 3.2 Gen2 Type-A

4

USB port

20

BIOS

Single Bios/Q-Flash+

Onboard display

DisplayPort

RGB Headers

RGB*2/ Digital*2

Deska je vybavena grafickými výstupy pro použití s procesory s integrovaným grafickým jádrem. Základní deska grafickou kartu neobsahuje a bez použití odpovídajícího procesoru, budou tyto výstupy nefunkční.

CPU Podpora procesorů 12. generace Intel Core i5/ i7/ i9 Patice LGA1700

Čipová sada Intel Z690

Paměť 4x DDR5 paměťový slot, podpora až 192 GB Podpora DDR5 6200 (OC)/ 6000 (OC)/ 5800 (OC)/ 5600 (OC)/ 5400 (OC)/ 5200 (OC)/ 4800/ 4000 MHz Dvoukanálová architektura paměti Podpora non-ECC, bez vyrovnávací paměti, 1Rx8/2Rx8/1Rx16 Podpora ECC pamětí (non-ECC režim), 1Rx8/2Rx8 Podpora Intel Extreme Memory Profile (XMP)

Sloty 1x PCIe 5.0 x16 slot 2x PCIe 3.0 x16 slot (podporuje x4 režim)

Grafika 1x DisplayPort port, podporující max. rozlišení 4096 x 2304 při 60 Hz

Multi-GPU Podpora AMD Quad-GPU CrossFire a 2-Way CrossFire technologie

Úložiště Intel CPU 1x M.2 slot, M Key, pro jednotky typu 2260/2280/22110 (PCIe 4.0 x4/x2 režim) Intel Z690 čipová sada 1x M.2 slot, M Key, pro jednotky typu 2260/2280/22110 (SATA a PCIe 4.0 x4/x2 režim) 2x M.2 slot, M Key, pro jednotky typu 2260/2280/22110 (PCIe 4.0 x4/x2 režim) 6x SATA 6Gb/s port Podpora RAID 0, RAID 1, RAID 5 a RAID 10 Podpora Intel Optane technologie

USB 2x USB 3.2 Gen2x2 typ C port (1 port na zadním panelu, 1 port dostupný přes interní USB konektor) 4x USB 3.2 Gen2 typ A port na zadním panelu 6x USB 3.2 Gen1 (USB 3.0) port (4 porty na zadním panelu, 2 porty dostupné přes interní USB konektor) 8x USB 2.0 port (4 porty na zadním panelu, 4 porty dostupné přes interní USB konektory)

Audio Realtek ALC4080 Codec 7.1kanálové High Definition Audio 2kanálový analogový výstup Podpora S/PDIF výstupu

LAN 1x Intel 2,5Gigabit LAN řadič

WLAN/ Bluetooth Intel Wi-Fi 6 AX200 Wi-Fi 802.11a/b/g/n/ac/ax Dual Band (2,4 GHz, 5 GHz) Rychlost přenosu dat až 2,4 Gbps Bluetooth 5.2

Interní konektory 1x 24-pin ATX hlavní napájecí konektor 1x 8-pin ATX 12V napájecí konektor 1x 4-pin ATX 12V napájecí konektor 1x konektor ventilátoru CPU 1x konektor ventilátoru vodního chlazení CPU 4x konektor systémového ventilátoru 2x konektor systémového ventilátoru/ pumpy vodního chlazení 2x konektor adresovatelného LED pásku 2x konektor RGB LED pásku 4x M.2 slot, M Key 6x SATA 6Gb/s konektor 1x konektor předního panelu 1x audio konektor předního panelu 1x USB 3.2 Gen2x2 typ C konektor 1x USB 3.2 Gen1 (USB 3.0) konektor (podporuje 2x USB 3.2 Gen1 port) 2x USB 2.0 konektor (podporuje 4x USB 2.0 port) 1x konektor detekce hluku 2x konektor Thunderbolt AIC 1x TPM konektor (podporuje pouze moduly GC-TPM2.0 SPI a GC-TPM2.0 SPI 2.0) 1x tlačítko Power 1x tlačítko Reset 1x tlačítko Q-Flash Plus 2x konektor teplotního čidla 1x Reset propojka 1x propojka Clear CMOS

Porty na zadním panelu 2x konektor Wi-Fi antény 1x DisplayPort 1x optický S/PDIF výstup 1x USB 3.2 Gen2x2 typ C 4x USB 3.2 Gen2 (USB 3.1 Gen2) 4x USB 3.2 Gen1 (USB 3.0) 4x USB 2.0 1x RJ-45 2x audio jack

Rozměry 30,5 x 24,4 cm ATX formát
