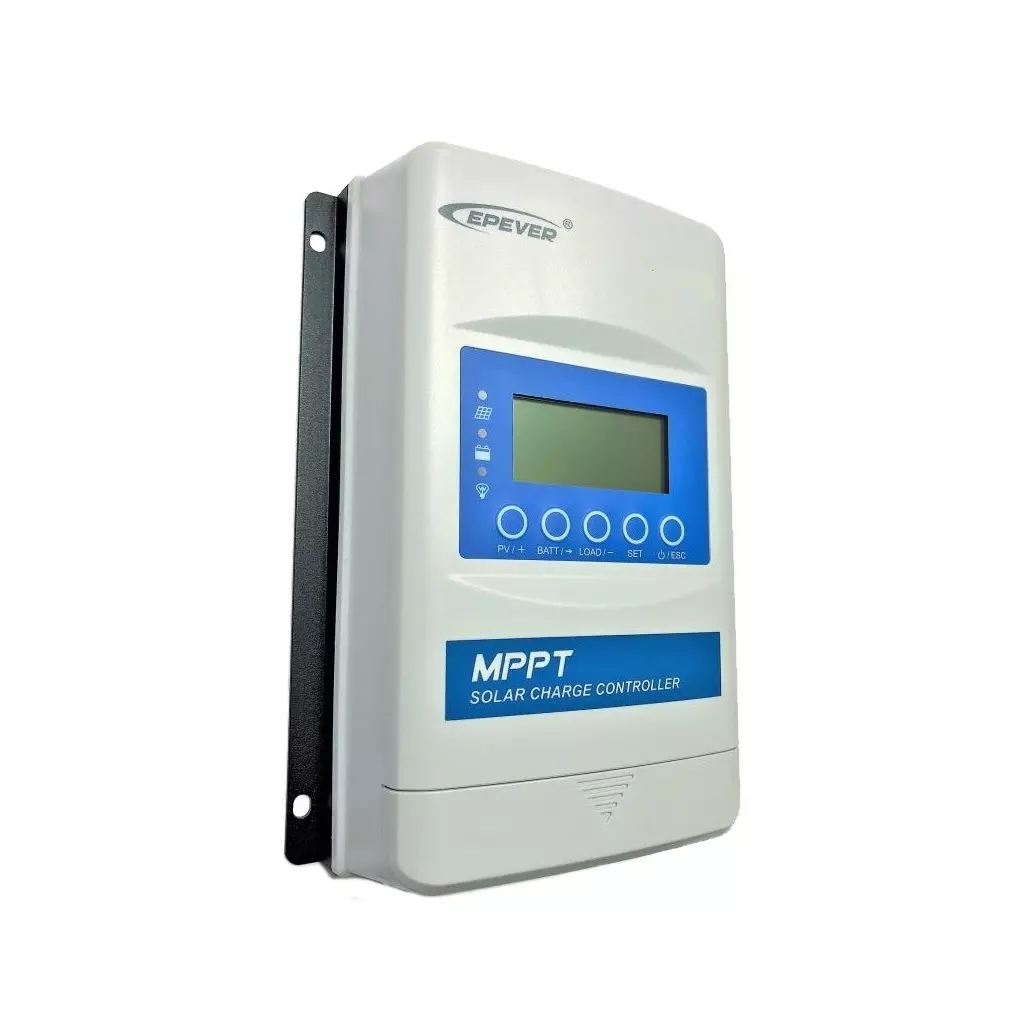

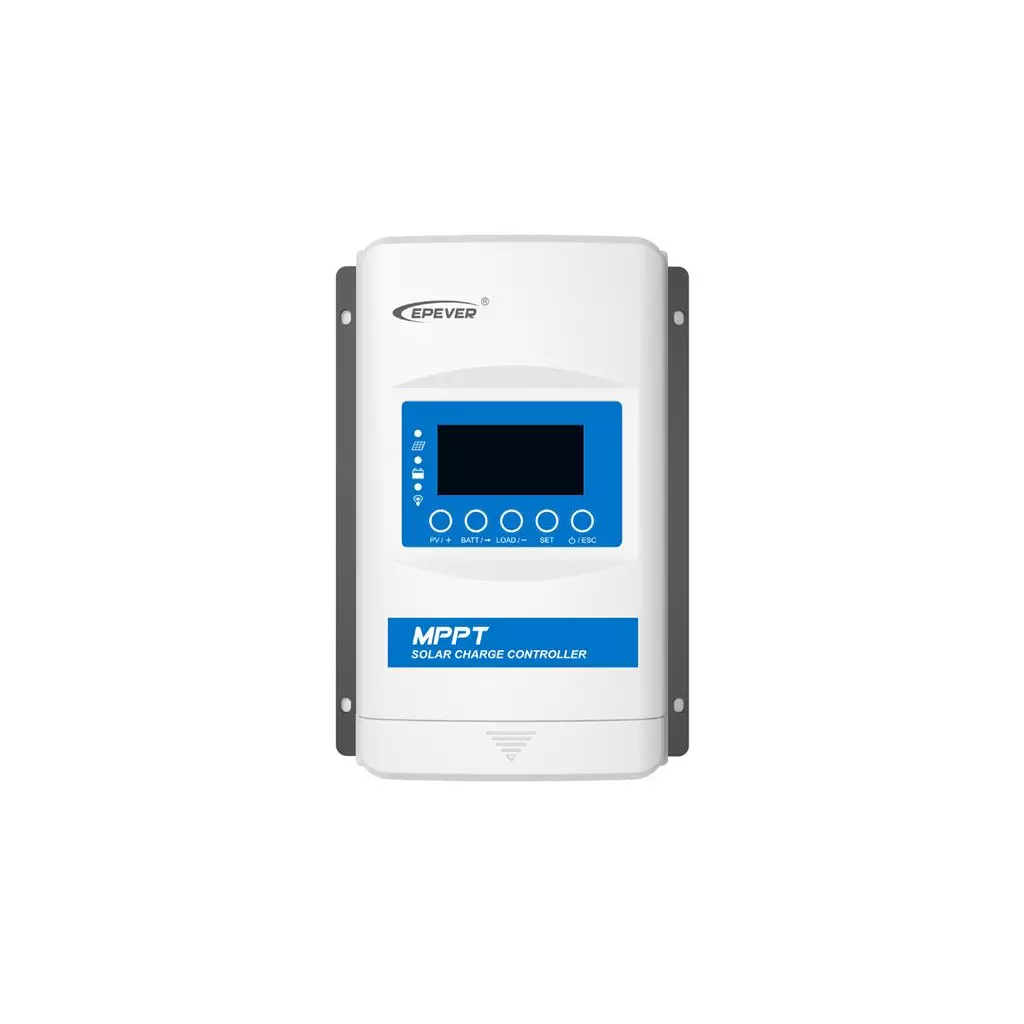

EPEVER XTRA1210N solární MPPT regulátor 12/24 V, XTRA 10A, ,XDS2, vstup 100V
Kód zboží (ID): 4943340
vytisknout
Stav zboží:
Nové
Dostupnost:
skladem na vmSHOP
Datum odeslání:
Expedujeme dnes
Výrobce:
EPsolar
Kód zboží:
4943340
Číslo zboží (PN):
XTRA1210N-XDS2
EAN:
8592457160533
Záruka koncový zákazník:
24 měsíců
Záruka při koupi na IČO:
24 měsíců
Cena bez DPH: *
1066.12 Kč
Cena vč. DPH: *
1290 Kč
* - cena uvedena vč. recyklačních a autorských poplatků.
Popis produktu:
Miniaturní solární regulátor EPsolar XTRA1210N-XDS2 je založený na technologii MSRT a dále je vyzbrojený algoritmem MPPT, kdy nabízí až 98% účinnost konverze. O vysoce efektivní provoz zařízení se stará 2jádrový mikroprocesor, díky kterému je převod získané energie až o 30 % výnosnější v porovnání s tradiční PWM technologií. Tento regulátor poslouží pro zapojení do malých ostrovních solárních systémů se vstupním napětím 100 V a s proudem do 10 A, kdy jeho maximální výkon činí až 260 Wp. Přístroj je pak vybaven rychlým rozhraním RS485 s prachuvzdornou a vodotěsnou izolací a s protokolem Modbus RTU pro bezpečné a naprosto plynulé přenosy.
Hlavní přednosti
- Zařízení EPsolar XTRA1210N-XDS2 je založeno na technologii MSRT
- Solární regulátor poslouží pro zapojení do malých ostrovních systémů
- Podporuje systémy se vstupním napětím 100 V a s proudem do 10 A
- Je kompatibilní s akumulátory s voltáží 12 nebo 24 V
- Maximální výkon tohoto solárního regulátoru činí až 260 Wp
- Vícefázová synchronní rektifikace MSRT zaručuje vysokou účinnost
- Řídicí algoritmus MPPT minimalizuje ztrátu výkonového bodu
- MPPT rovněž zajistí optimální rychlost i delší životnost baterií
- MPPT a MSRT nabízí až 98% účinnost bez ohledu na výkon
- O vysoce efektivní provoz se stará 2jádrový mikroprocesor
- Převod energie je až o 30 % výnosnější oproti PWM technologii
- Solární regulátor EPsolar je vhodný pro interiérovou instalaci
- Je vybaven rychlým komunikačním rozhraním RS485/Modbus RTU
- Nastavení regulátoru lze provádět hned několika způsoby
- Správa a zobrazení hodnot probíhá skrze zabudovaný LCD displej
- Přístroj sleduje hodnoty proudu, napětí a stavu v reálném čase
- Regulaci lze řídit pomocí softwaru a samostatně prodávaných periferií
- Pro vzdálený management slouží mobilní aplikace Epever Pair
- Spravovat zařízení můžete také přes PC software Charge Controller
Pokročilé technologie
Vícefázovová synchronní rektifikace MSRT zaručuje vysokou účinnost konverze při jakémkoli nabíjecím výkonu, což výrazně zlepšuje energetickou účinnost solárního systému. Pokročilý řídicí algoritmus MPPT zase minimalizuje ztráty výkonového bodu v kratším časovém úseku, aby byla zajištěna účinnost sledování, odpovídající rychlost, delší životnost baterií a také vysoká účinnost konverze při vysokém i nízkém výkonu.
V případě 12V baterie bude regulátor pracovat s výkonem 130 Wp a jestliže budete využívat 24V baterii, tak se zvýší až na hodnotu 260 Wp. Při vyšších číslech regulátor automaticky omezí výkon na odpovídající nominální hodnoty, díky čemuž se sníží riziko poškození na absolutní minimum.
Vzdálená správa a monitoring
Nastavení regulátoru lze provádět hned několika způsoby, což zvyšuje flexibilitu provozu na maximum. Vzdálená správa a zobrazení hodnot proudu, napětí a stavu regulátoru v reálném čase tak probíhá skrze zabudovaný LCD displej nebo přes samostatně prodávané periferie, jako je externí displej REG-MT50, Bluetooth modul BLE-01 pro spárování s chytrým zařízením či komunikační kabel REG-CC150U pro propojení s PC. Pro vzdálený management přes smartphone či tablet využijete mobilní aplikaci Epever Pair a pro konfiguraci přes váš počítač či notebook poslouží PC software Epever Charge Controller, který je kompatibilní s operačním systémem Windows 10 a 11.
Specifikace
- Výrobce: Epever
- Značka: EPsolar
- PN: XTRA1210N-XDS2
- Určení: solární regulátor
- Normy / certifikace: CE
- Vhodné pro: solární panel (fotovoltaika)
Rozhraní
- Fyzické rozhraní: RS485
- Konfigurace linky: Multidrop
- Izolovaný konektor: Ano
- Napětí a proud: 5 V DC / 200 mA
- Přenosový protokol: Modbus RTU
- Maximální rychlost přenosu dat: až 10 MBit/s
- Maximální provozní vzdálenost linky: až 1 200 m
Software a management
- Vzdálená správa a monitoring: Ano
- Možnosti správy: displej, PC software (kabel), mobilní aplikace (BL)
- Název softwaru: Epever Charge Controller
- Kompatibilní OS: Windows 10+
- Název chytré aplikace: Epever Pair
- Kompatibilní mobilní OS: Android 7.0+
- Kompatibilní periferie: externí displej MT50, BL modul BLE-01, komunikační PC kabel
Hardware
- Procesor: CPU + DSP
- Počet výkonnostních jader: 2
- Mikroarchitektura: ARM Cortex
Výkon a efektivita
- Účinnost sledování: do 99,5 %
- Maximální účinnost konverze: až 98 %
- Podporované baterie: gelová/zaplavená
- Kompenzace teploty baterie: Ano
- Výstupní napětí baterie: 12/24 V
- Rozsah vstupního napětí baterie: 8 až 32 V
- Výchozí baterie: utěsněná
- Maximální výkon FV (12V): 130 Wp
- Maximální výkon FV (24V): 260 Wp
- Jmenovitý nabíjecí proud: 10 A
- Maximální vstupní napětí: 100 V
- Automatické omezení výkonu a proudu: Ano
Bezpečnost
- Stupeň krytí: IP32
- Prachuvzdornost: Ano
- Voděodolnost: Ano
Ochranné prvky
- Zkrat zátěže
- Přetížení zátěže
- Přehřátí regulátoru
- Proudové přetížení z FV panelů
- Zkrat na vstupu panelů
- Přepolování vstupu
- Přepolování baterie
- Přepětí akumulátoru
- Nadměrné vybití baterie
- Přehřátí akumulátoru
- Nízká teplota lithiového akumulátoru
Fyzické vlastnosti
- Materiál šasi: vylisovaný hliník
- Barva: světle modrá a bílá
- Čistá hmotnost: 570 g
- Rozměry (Š x V x H): 14,3 x 17,5 x 4,8 cm
- Hmotnost balení: 670 g
- Rozměry balení (Š x V x H): 16 x 20 x 7 cm
Obsah balení
- 1x solární regulátor EPsolar XTRA1210N-XDS2
- 1x příslušná dokumentace
Uživatelsky přívětivý MPPT regulátor slouží pro kontrolu toku energie ze solárního panelu nebo napájecího zdroje do baterií a spotřebiče. Pracuje se systémy na 12 V nebo 24 V a proudy do 10 A. Maximální vstupní napětí je 100 V. Série solárních regulátorů XTRA je novou generací, která navazuje na sérii TracerA. Vylepšuje MPPT algoritmus, který se projeví při rychlých změnách zastínění a přidává přímou podporu LiFePO4 akumulátorů. Podpora olověných/GEL/AGM baterií je samozřejmostí.
Tento solární regulátor je vhodný pro velkou škálu ostrovních aplikací, jako jsou chaty, domy apod. Vhodný je i pro použití ve vozech a to díky možnosti zemnění na mínus pól. Přímo v MPPT regulátoru je integrován multifunkční displej pro snadný monitoring systému a případné nastavení provozních parametrů vč. kontrolních LED diod. Přes displej lze tedy nastavit vše mimo uživatelských hodnot baterie. Tyto hodnoty se nastavují přes příslušenství viz níže.
Maximální nabíjecí výkon do baterie tohoto modelu je 10 A, což odpovídá výkonu panelu 130 Wp pro 12V baterii, nebo 260 Wp pro 24V baterii. V případě, že bude panel dávat vyšší výkon, pak ho regulátor pouze omezí na svůj max. Výkon FV panelů však nesmí být vyšší než 1,5 násobek nominálního výkonu regulátoru!
Výstupní napětí na prázdno označováno jako Voc nesmí nikdy překročit hodnotu 100 V – překročení této hodnoty regulátor trvale poškodí (zohledněte, že s klesající okolní teplotou roste napětí solárního panelu a hodnota Voc uvedená v parametrech solárního panelu je při 25 °C). Nedoporučujeme, aby hodnota uvedeného Voc překračovala 90 V.
Nastavení parametrů regulátoru se provádí pomocí vestavěného LCD (nejvyšší verze XDS2), nebo externího displeje MT50 viz níže.
Hlavní výhodou je použití nejmodernější technologie MPPT (Maximum Power Point Tracking), díky které dochází ke zvýšení účinnosti celého systému o 30 % a více. MPPT technologie zabezpečuje maximální využití energie dodávané z FV panelu tak, že volí odběr v pracovním bodě s maximálním dodávaným výkonem. Tento bod je nepřetržitě sledován a udržován. Tím jsou kompenzovány všechny vlivy teploty, různé intenzity osvětlení apod.
Rychlá instalace:
- K solárnímu regulátoru připojíme baterii. Na plusový vodič instalujeme vhodně dimenzovanou DC pojistku a to co nejblíže pólu baterie (pozice 3)
- Připojte zátěž (pozice 4)
- Připojte solární panel (pozice 2)
Základní vlastnosti:
- Multifunkční vestavěný LCD displej pro kompletní monitoring a nastavování parametrů
- Vysoký stupeň krytí IP32
- Zadní část z vylisovaného hliníku pro efektivní chlazení
- Komunikační port využívá profesionální ochranný čip, který může poskytnout napájení 5 V DC a má ochranu proti nadměrnému proudu a zkratu.
- Pokročilá technologie MPPT s účinností nejméně 99,5 %
- Pokročilý řídicí algoritmus MPPT pro minimalizaci ztrátové rychlosti a ztrátového času
- Vysoce kvalitní komponenty s účinností konverze 98 %
- Přesné rozpoznání a sledování maximálního bodu výkonu
- Automatické omezení nabíjecího výkonu a proudu
- Široký rozsah provozního napětí MPP
- Kompatibilní s olověnými a lithium-iontovými bateriemi (nastavení pouze přes PC)
- Funkce kompenzace teploty baterie
- Funkce provozní statistiky v reálném čase
- Funkce pro snížení teploty při přehřátí
- S rozhraním komunikační sběrnice RS-485 a komunikačním protokolem Modbus
- Monitorování a nastavování pomocí mobilního telefonu nebo PC
- Rozsáhlé elektronické ochrany
Přehled ochran:
- Proudové přetížení ze solárních panelů
- Zkrat na vstupu panelů
- Přepolování vstupu
- Přepolování akumulátoru
- Přepětí akumulátoru
- Nadměrné vybití akumulátoru
- Přehřátí akumulátoru
- Nízká teplota lithiového akumulátoru
- Zkrat zátěže
- Přetížení zátěže
- Přehřátí regulátoru
ZÁKLADNÍ SPECIFIKACE
Jmenovité systémové napětí: 12/24 V DC nebo auto Rozsah vstupního napětí baterie: 8–32 V Typ baterie: olověný, lithium-iontový Jmenovitý nabíjecí proud: 10 A Max. napětí FV otevřeného obvodu: 100 V (92 V při teplotě cca 25 °C) Účinnost MPPT: ≥ 99,5 % Účinnost převodu: max. 98 % Rozměry: 175 × 143 × 48 mm Hmotnost: 0,57 kg
RJ-45 rozhraní (RS-485 MODBUS open architecture) slouží pro připojení PC, převodníku nebo externího displeje REG-MT50 pro nastavení/monitorování provozu v reálném čase.
TIP: Tento MPPT solární regulátor umožňuje být monitorován ve vašem PC s OS Windows. K tomuto slouží produkt Komunikační převodník k PC pro regulátory Tracer i XTRA (RS-485/USB). Zjistěte jak jednoduše sledovat a ukládat log používání systému.
Výrobce EPsolar je dnes prakticky největší výrobce solárních regulátorů a po více jak osmi letech vlastních zkušeností s jeho produkty Vám tento model doporučíme, jako vysoce spolehlivý a kvalitní výrobek za rozumnou cenu.
Aplikace pro WindowsMPPT solární regulátor EPEVER XTRA – nová generace solárních regulátorů přináší vysokou kvalitu a maximální výbavu pro ostrovní systémy s napětím panelů až 100 V a maximálním nabíjecím proudem 10 A. Baterie 12/24V, FV max130/260Wp.
Tento solární regulátor je vhodný pro velkou škálu ostrovních aplikací, jako jsou chaty, domy apod.
Vhodný je i pro použití ve vozech a to díky možnosti zemnění na mínus pól.
Přímo v MPPT regulátoru je integrován multifunkční displej pro snadný monitoring systému a případné nastavení provozních parametrů vč. kontrolních LED diod.
Regulátor pracuje jako měnič, to znamená, že vyšší vstupní napětí a nižší proud dokáže zpracovat na nižší napětí/ zvýšit proud a to s vysokou účinností. Můžeme tedy použít prakticky jakýkoliv solární panel. Regulátor je kompatibilní s olověnými a lithium-iontovými bateriemi.
Solární regulátor je vybaven nejnovější technologií MPPT (Maximum PowerPoint Tracking) – sledování bodu maximálního výkonu s propracovaným algoritmem sledování, kdy solární modul pracuje při ideálním napětí, které solární modul může produkovat při co nejvyšším dostupném výkonu. Při srovnání s klasickým regulátorem PWM zvyšuje technologie MPPT účinnost nabíjení o cca 30%.
Maximální nabíjecí výkon do baterie tohoto modelu je 10A což odpovídá výkonu panelu 130 Wp pokud máte 12V baterii, nebo 260 Wp pokud máte 24V baterii. V případě že bude panel dávat vyšší výkon, pak ho regulátor pouze omezí na svůj nominální max. výkon. Výkon FV panelů nesmí být vyšší než 1,5 násobek nominálního výkonu regulátoru!
Solární panely můžete propojovat do série, jejich výstupní napětí na prázdno označováno jako Voc však nesmí nikdy překročit hodnotu napětí na prázdno Voc 100V – překročení této hodnoty regulátor trvale poškodí (zde je nutno zohlednit to, že s klesající okolní teplotou roste napětí solárního panelu a hodnota Voc uvedená v parametrech solárního panelu je při 25C. Proto nedoporučujeme, aby hodnota uvedeného Voc překračovala 90V)
Nastavení parametrů regulátoru (hlavně se jedná o typ používané baterie) se provádí pomocí vestavěného LCD provedení XDS2, nebo externího displeje MT50 - není součástí regulátoru.
Nastavení parametrů a monitoring můžete provádět také na Vašem PC – budete k tomu potřebovat pouze EPsolar USB komunikační kabel a software, který si zdarma můžete stáhnout v souvisejících dokumentech. Monitorovat a nastavovat může také pomocí mobilního telefonu/ tabletu. K tomu budete potřebovat bluetooth modul BLE-01.
Výrobce EPsolar je dnes prakticky největší výrobce solárních regulátorů a po více jak osmi letech vlastních zkušeností s jeho produkty Vám tento model doporučíme, jako vysoce spolehlivý a kvalitní výrobek za rozumnou cenu.
Rychlá instalace:
1. K solárnímu regulátoru připojíme baterii. Na plusový vodič instalujeme vhodně dimenzovanou DC pojistku a to co nejblíže pólu baterie (pozice 3)
2. Připojte zátěž (pozice 4)
3. Připojte solární panel (pozice 2)
(pozice 1) - možnost připojení externího teplotního čidla
(pozice 5) - možnost připojení externího displeje MT-50, USB komunikačního kabelu pro komunikaci s PC, nebo Bluetooth modulu BLE-01 pro komunikaci s mobilním telefonem/tabletem
Základní vlastnosti:
• Multifunkční vestavěný LCD displej provedení XDS2 pro kompletní monitoring a nastavování parametrů
• Vysoký stupeň krytí IP32
• Platový přední kryt, zadní část pak z vylisovaného hliníku- chladič
• Komunikační port využívá profesionální ochranný čip, který může poskytnout napájení 5VDC a má ochranu proti nadměrnému proudu a zkratu.
• Pokročilá technologie MPPT s účinností nejméně 99,5%
• Velmi vysoká rychlost sledování a zaručená efektivita sledování
• Pokročilý řídicí algoritmus MPPT pro minimalizaci ztrátové rychlosti a ztrátového času
• Vysoce kvalitní komponenty, zdokonalující výkon systému s maximální účinností konverze 98%
• Přesné rozpoznání a sledování maximálního bodu výkonu
• Automatické omezení nabíjecího výkonu a proudu
• Široký rozsah provozního napětí MPP
• Kompatibilní s olověnými a lithium-iontovými bateriemi
• Funkce kompenzace teploty baterie
• Funkce provozní statistiky v reálném čase
• Funkce pro snížení teploty při přehřátí
• S rozhraním komunikační sběrnice RS-485 a komunikačním protokolem Modbus je k dispozici pro splnění různých požadavků
• Monitorujte a nastavujte parametry pomocí mobilního telefonu nebo PC
• Rozsáhlé elektronické ochrany
Přehled ochran:
• FV nadproud
• Zkrat FV
• Obrácená FV polarita
• Obrácená polarita baterie
• Přepětí baterie
• Nadměrné vybití akumulátoru
• Přehřátí baterie
• Nízká teplota lithiové baterie
• Zkrat zátěže
• Přetížení zátěže
• Přehřátí regulátoru
Další technické parametry naleznete v souvisejících dokumentech.
