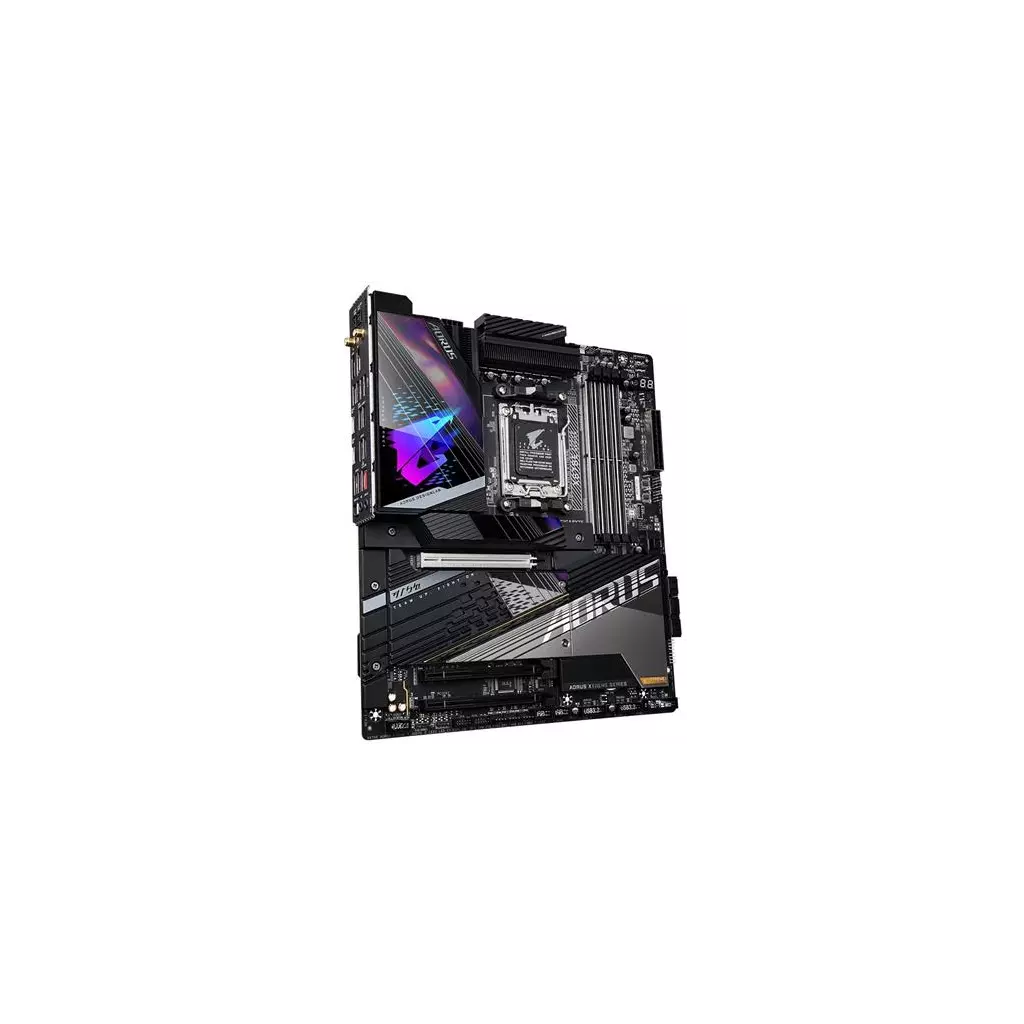

GIGABYTE X670E AORUS XTREME

Chipset: AMD X670 Rozměrový formát: E-ATX Form Factor; (30.5cm x 26.9cm) Podpora pro procesory: AMD Ryzen 7000 Series Processors Patice procesoru: AM5 Pozice na paměti: 4 x DDR5 DIMM, Dual channel memory architecture Podpora pro paměti: DDR5 6666(OC) / 6600(OC) / 6400(OC) / 6200(OC) / 6000(OC) / 5600(OC) / 5200 / 4800 / 4400 MT/s Max.velikost operační paměti: 128 GB (32 GB single DIMM capacity) Podpora pro paměti typu: non-ECC, XMP Grafické výstupy: (na základě procesoru) *1 x HDMI 2.1 port, maximální rozlišení 4096x2160@60 Hz *1 x DisplayPort 1.4, maximální rozlišení 3840x2160@144 Hz Zvuková karta: Realtek ALC1220-VB CODEC *2/4/5.1-channel *Podpora S/PDIF Out Síťová karta: *Marvell AQtion AQC113C 10GbE LAN chip (10 Gbps/5 Gbps/2.5 Gbps/1 Gbps/100 Mbps) *Intel Wi-Fi 6E AX210 a, b, g, n, ac, ax *Bluetooth 5.3 Rozšiřující sloty: *1 x PCI Express x16 slot, supporting PCIe 5.0 and running at x16 (PCIEX16) *1 x PCI Express x16 slot, supporting PCIe 4.0 and running at x4 (PCIEX4) *1 x PCI Express x16 slot, supporting PCIe 3.0 and running at x2 (PCIEX2) RAID řadič: RAID 0, RAID 1, and RAID 10 SATA: 6 x SATA 6Gb/s connectors M.2: 4 x M.2 connector USB: *Interní: *1 x USB Type-C header, with USB 3.2 Gen 2x2 support *2 x USB 3.2 Gen 1 headers *2 x USB 2.0/1.1 headers *Externí: *1 x USB Type-C port, with USB 3.2 Gen 2x2 support *1 x USB Type-C port, with USB 3.2 Gen 2 support *6 x USB 3.2 Gen 2 Type-A ports (red) *4 x USB 2.0/1.1 ports Interní porty: *1 x 24-pin ATX main power connector *2 x 8-pin ATX 12V power connectors *1 x CPU fan header *1 x water cooling CPU fan header *4 x system fan headers *4 x system fan/water cooling pump headers *2 x addressable LED strip headers *2 x RGB LED strip headers *1 x CPU cooler LED strip/RGB LED strip header *4 x M.2 Socket 3 connectors *6 x SATA 6Gb/s connectors *1 x front panel header *1 x front panel audio header *1 x USB Type-C header, with USB 3.2 Gen 2x2 support *2 x USB 3.2 Gen 1 headers *2 x USB 2.0/1.1 headers *1 x noise detection header *1 x THB_U4 add-in card connector *1 x Trusted Platform Module header (For the GC-TPM2.0 SPI/GC-TPM2.0 SPI 2.0 module only) *1 x power button *1 x reset button *2 x temperature sensor headers *1 x reset jumper *1 x Clear CMOS jumper Externí porty: *1 x Q-Flash Plus button *1 x Clear CMOS button *2 x SMA antenna connectors (2T2R) *1 x DisplayPort *1 x HDMI port *1 x USB Type-C port, with USB 3.2 Gen 2x2 support *1 x USB Type-C port, with USB 3.2 Gen 2 support *6 x USB 3.2 Gen 2 Type-A ports (red) *4 x USB 2.0/1.1 ports *1 x RJ-45 port *1 x optical S/PDIF Out connector *2 x audio jacks BIOS: AMI UEFI BIOS, 1 x 256 Mbit flash Stránka výrobce: http://www.gigabyte.com/Motherboard/X670E-AORUS-XTREME-rev-10#kf

Chipset: AMD X670 Rozměrový formát: E-ATX Form Factor; (30.5cm x 26.9cm) Podpora pro procesory: AMD Ryzen 7000 Series Processors Patice procesoru: AM5 Pozice na paměti: 4 x DDR5 DIMM, Dual channel memory architecture Podpora pro paměti: DDR5 6666(OC) / 6600(OC) / 6400(OC) / 6200(OC) / 6000(OC) / 5600(OC) / 5200 / 4800 / 4400 MT/s Max.velikost operační paměti: 128 GB (32 GB single DIMM capacity) Podpora pro paměti typu: non-ECC, XMP Grafické výstupy: (na základě procesoru) *1 x HDMI 2.1 port, maximální rozlišení 4096x2160@60 Hz *1 x DisplayPort 1.4, maximální rozlišení 3840x2160@144 Hz Zvuková karta: Realtek ALC1220-VB CODEC *2/4/5.1-channel *Podpora S/PDIF Out Síťová karta: *Marvell AQtion AQC113C 10GbE LAN chip (10 Gbps/5 Gbps/2.5 Gbps/1 Gbps/100 Mbps) *Intel Wi-Fi 6E AX210 a, b, g, n, ac, ax *Bluetooth 5.3 Rozšiřující sloty: *1 x PCI Express x16 slot, supporting PCIe 5.0 and running at x16 (PCIEX16) *1 x PCI Express x16 slot, supporting PCIe 4.0 and running at x4 (PCIEX4) *1 x PCI Express x16 slot, supporting PCIe 3.0 and running at x2 (PCIEX2) RAID řadič: RAID 0, RAID 1, and RAID 10 SATA: 6 x SATA 6Gb/s connectors M.2: 4 x M.2 connector USB: *Interní: *1 x USB Type-C header, with USB 3.2 Gen 2x2 support *2 x USB 3.2 Gen 1 headers *2 x USB 2.0/1.1 headers *Externí: *1 x USB Type-C port, with USB 3.2 Gen 2x2 support *1 x USB Type-C port, with USB 3.2 Gen 2 support *6 x USB 3.2 Gen 2 Type-A ports (red) *4 x USB 2.0/1.1 ports Interní porty: *1 x 24-pin ATX main power connector *2 x 8-pin ATX 12V power connectors *1 x CPU fan header *1 x water cooling CPU fan header *4 x system fan headers *4 x system fan/water cooling pump headers *2 x addressable LED strip headers *2 x RGB LED strip headers *1 x CPU cooler LED strip/RGB LED strip header *4 x M.2 Socket 3 connectors *6 x SATA 6Gb/s connectors *1 x front panel header *1 x front panel audio header *1 x USB Type-C header, with USB 3.2 Gen 2x2 support *2 x USB 3.2 Gen 1 headers *2 x USB 2.0/1.1 headers *1 x noise detection header *1 x THB_U4 add-in card connector *1 x Trusted Platform Module header (For the GC-TPM2.0 SPI/GC-TPM2.0 SPI 2.0 module only) *1 x power button *1 x reset button *2 x temperature sensor headers *1 x reset jumper *1 x Clear CMOS jumper Externí porty: *1 x Q-Flash Plus button *1 x Clear CMOS button *2 x SMA antenna connectors (2T2R) *1 x DisplayPort *1 x HDMI port *1 x USB Type-C port, with USB 3.2 Gen 2x2 support *1 x USB Type-C port, with USB 3.2 Gen 2 support *6 x USB 3.2 Gen 2 Type-A ports (red) *4 x USB 2.0/1.1 ports *1 x RJ-45 port *1 x optical S/PDIF Out connector *2 x audio jacks BIOS: AMI UEFI BIOS, 1 x 256 Mbit flash Stránka výrobce: http://www.gigabyte.com/Motherboard/X670E-AORUS-XTREME-rev-10#kf

GIGABYTE X670E AORUS XTREME

Deska je vybavena grafickými výstupy pro použití s procesory s integrovaným grafickým jádrem. Základní deska grafickou kartu neobsahuje a bez použití odpovídajícího procesoru, budou tyto výstupy nefunkční.

CPU Podpora procesorů AMD Ryzen série 7000 (patice AM5)

Čipová sada AMD X670

Paměť 4x DDR5 paměťový slot, podpora až 192 GB Podpora DDR5 6666 (OC)/ 6600 (OC)/ 6400 (OC)/ 6200 (OC)/ 6000 (OC)/ 5600 (OC)/ 5200/ 4800/ 4400 MHz Dvoukanálová architektura paměti Podpora non-ECC, bez vyrovnávací paměti, 1Rx8/2Rx8/1Rx16 Podpora AMD EXtended Profiles for Overclocking (EXPO) Podpora Intel Extreme Memory Profile (XMP)

Sloty AMD CPU 1x PCIe 5.0 x16 slot AMD X670 čipová sada 1x PCIe 4.0 x16 slot (podporuje x4 režim) 1x PCIe 3.0 x16 slot (podporuje x2 režim)

Grafika 1x DisplayPort port, podporující max. rozlišení 3840 x 2160 při 144 Hz 1x HDMI port, podporující max. rozlišení 4096 x 2160 při 60 Hz

Multi-GPU Podpora AMD CrossFire technologie

Úložiště AMD CPU 1x M.2 slot, M Key, pro jednotky typu 2280/25110 (PCIe 5.0 x4/x2 režim) 3x M.2 slot, M Key, pro jednotky typu 2280/22110 (PCIe 5.0 x4/x2 režim) AMD X670 čipová sada 6x SATA 6Gb/s port Podpora RAID 0, RAID 1 a RAID 10 pro SATA jednotky Podpora RAID 0, RAID 1 a RAID 10 pro PCIe jednotky

USB AMD X670 čipová sada 2x USB 3.2 Gen2x2 typ C port (1 port na zadním panelu, 1 port dostupný přes interní USB konektor) 4x USB 3.2 Gen2 typ A port na zadním panelu 4x USB 3.2 Gen1 (USB 3.0) port dostupný přes interní USB konektory 4x USB 2.0 port dostupný přes interní USB konektory AMD CPU 1x USB 3.2 Gen2 typ C port na zadním panelu 2x USB 3.2 Gen2 typ A port na zadním panelu 4x USB 2.0 port na zadním panelu

Audio Realtek ALC1220-VB Codec 2/4/5.1kanálové High Definition Audio ESS ES9118 DAC čip Podpora DTS:X Ultra Podpora S/PDIF výstupu

LAN 1x Marvell AQtion AQC113C 10Gigabit LAN řadič

WLAN/ Bluetooth Intel Wi-Fi 6E AX210 Wi-Fi 802.11a/b/g/n/ac/ax Triple Band (2,4 GHz, 5 GHz, 6 GHz) Rychlost přenosu dat až 2,4 Gbps Bluetooth 5.3

Interní konektory 1x 24-pin ATX hlavní napájecí konektor 2x 8-pin ATX 12V napájecí konektor 1x konektor ventilátoru CPU 1x konektor ventilátoru vodního chlazení CPU 4x konektor systémového ventilátoru 4x konektor systémového ventilátoru/ pumpy vodního chlazení 2x konektor adresovatelného LED pásku 2x konektor RGB LED pásku 1x konektor RGB LED pásku/ LED pásku ventilátoru CPU 4x M.2 slot, M Key 6x SATA 6Gb/s konektor 1x konektor předního panelu 1x audio konektor předního panelu 1x USB 3.2 Gen2x2 typ C konektor 2x USB 3.2 Gen1 (USB 3.0) konektor (podporuje 4x USB 3.2 Gen1 port) 2x USB 2.0 konektor (podporuje 4x USB 2.0 port) 1x konektor detekce hluku 1x konektor Thunderbolt AIC 1x TPM konektor (podporuje pouze moduly GC-TPM2.0 SPI a GC-TPM2.0 SPI 2.0) 1x tlačítko Power 1x tlačítko Reset 2x konektor teplotního čidla 1x Reset propojka 1x propojka Clear CMOS 1x body pro měření napětí

Porty na zadním panelu 1x tlačítko Q-Flash Plus 1x tlačítko Clear CMOS 2x konektor Wi-Fi antény 1x DisplayPort 1x HDMI 1x USB 3.2 Gen2 typ C 1x USB 3.2 Gen2x2 typ C 6x USB 3.2 Gen2 (USB 3.1 Gen2) 4x USB 2.0 1x RJ-45 1x optický S/PDIF výstup 2x audio jack

Rozměry 30,5 x 26,9 cm E-ATX formát
