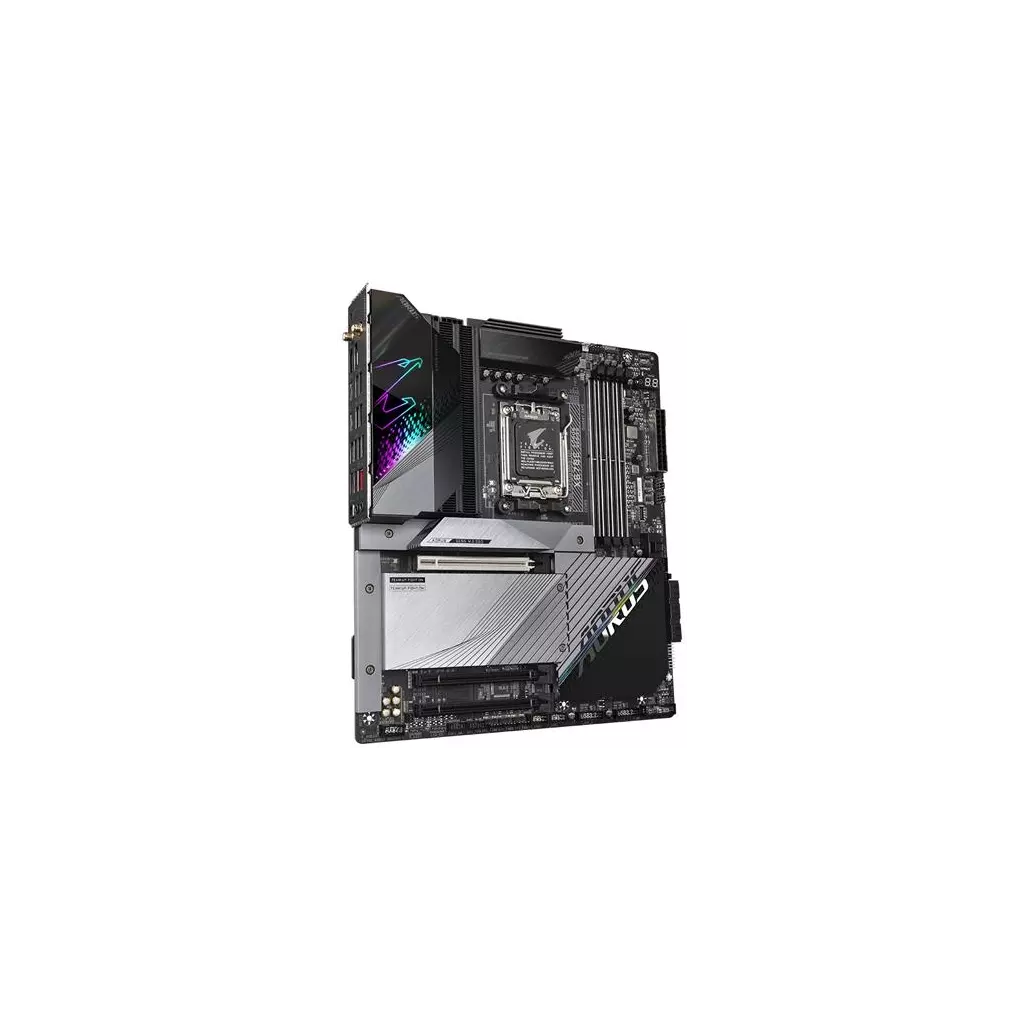

GIGABYTE X670E AORUS MASTER/AM5/E-ATX

Základní deska značky GIGABYTE je tvořena čipsetem AMD X670E a pro vsazení CPU slouží socket AMD AM5. Její součástí je zvuková karta, která skvěle zvládne 8 kanálů. Patří mezi rozměrné desky pro rozsáhlé herní sestavy, které jsou osazené řadou karet. K instalaci modelu je třeba zvolit PC skříň o rozměru ATX. Zásadní vlastnosti základní desky GIGABYTE X670E AORUS MASTER Je osazená socketem AMD AM5 a má čipset AMD X670E Formát GIGABYTE X670E AORUS MASTER: ATX Integrovaná zvuková karta na 8 kanálů Je vyvinutá na práci s RAM typu DDR5 ve vyhotovení DIMM Na základní desku se vlezou 4× paměťové moduly při zapojení Dual-Channel Konektivita základní desky GIGABYTE X670E AORUS MASTER Pro velmi důležitou RAM má deska GIGABYTE celkem 4 sloty. Pasují do nich operační paměti v provedení tzv. DIMM a typu DDR5. Zapojit je bude možné v režimu Dual-Channel. Tímto modelem základní desky jsou podporovány moduly s frekvencí do 5600 MHz. GIGABYTE X670E AORUS MASTER a konektorová vybavenost Základní deska bude bez problémů napájet 3 grafické karty prostřednictvím slotů PCI Express 16x. Do interních rozhraní patří velmi využívaný konektor M.2 a to v počtu 4 ks. USB konektory mají zastoupení 4 × v případě USB 2.0, 2 × u USB typu 3.0 (3.1 gen1) a 2 × u rychlého typu 3.1 (3.1 gen2). Konektor USB 3.2 Gen 2x2 je přítomen 1×. Disky zapojíte skrze 6 × SATA III. Do výbavy patří mimo jiné TPM pro ještě lepší bezpečí. Deska má již integrovanou kartu s označením zvukovku Realtek ALC1220-VB Externí rozhraní na desce jsou DisplayPort, HDMI, Jack, RJ-45 (LAN) 2,5Gbps, S/PDIF, USB 2,0, USB 3,2 Gen 2, USB 3,2 Gen 2x2, USB-C a USB 3,2 Gen 1 (USB 3,0) Mezi interními rozhraními najdete M,2 Socket, Serial ATA III, TPM header, USB 2,0 header, USB 3,2 Gen 1 header a USB-C 3,2 Gen 2x2 header M.2 poslouží pro připojení bleskurychlých SSD. Podporovány jsou RAMky do frekvence 5600 MHz Počet SATA III: 6 × Parametry a specifikace Socket a čipset Socket AMD AM5 Čipset AMD X670E Formát a funkce Formát základní desky ATX Základní funkce Integrovaná síťová karta, Integrovaná zvuková karta, M.2 , PCI Express 5.0, Příprava pro CPU s integrovaným GPU, Serial ATA III Operační paměť Provedení DIMM Typ paměti DDR5 Počet slotů RAM 4 × Režim zapojení Dual-Channel Maximální frekvence (OC) 5 600 MHz Pokročilé parametry Typ zvukové karty Realtek ALC1220-VB Počet kanálů zvukové karty 8 Řada Řada Gigabyte Aorus Konektory Externí DisplayPort, HDMI, Jack, RJ-45 (LAN) 2.5Gbps, S/PDIF, USB 2.0, USB 3.2 Gen 2, USB 3.2 Gen 2x2, USB-C, USB 3.2 Gen 1 (USB 3.0) Interní M.2 Socket, Serial ATA III, TPM header, USB 2.0 header, USB 3.2 Gen 1 header, USB-C 3.2 Gen 2x2 header PCI Express x16 3× M.2 sloty 4× USB 2.0 4× USB 3.2 Gen 1 (USB 3.0) 2× USB 3.2 Gen 2 2× USB 3.2 Gen 2x2 1× Serial ATA III 6×

Základní deska značky GIGABYTE je tvořena čipsetem AMD X670E a pro vsazení CPU slouží socket AMD AM5. Její součástí je zvuková karta, která skvěle zvládne 8 kanálů. Patří mezi rozměrné desky pro rozsáhlé herní sestavy, které jsou osazené řadou karet. K instalaci modelu je třeba zvolit PC skříň o rozměru ATX. Zásadní vlastnosti základní desky GIGABYTE X670E AORUS MASTER Je osazená socketem AMD AM5 a má čipset AMD X670E Formát GIGABYTE X670E AORUS MASTER: ATX Integrovaná zvuková karta na 8 kanálů Je vyvinutá na práci s RAM typu DDR5 ve vyhotovení DIMM Na základní desku se vlezou 4× paměťové moduly při zapojení Dual-Channel Konektivita základní desky GIGABYTE X670E AORUS MASTER Pro velmi důležitou RAM má deska GIGABYTE celkem 4 sloty. Pasují do nich operační paměti v provedení tzv. DIMM a typu DDR5. Zapojit je bude možné v režimu Dual-Channel. Tímto modelem základní desky jsou podporovány moduly s frekvencí do 5600 MHz. GIGABYTE X670E AORUS MASTER a konektorová vybavenost Základní deska bude bez problémů napájet 3 grafické karty prostřednictvím slotů PCI Express 16x. Do interních rozhraní patří velmi využívaný konektor M.2 a to v počtu 4 ks. USB konektory mají zastoupení 4 × v případě USB 2.0, 2 × u USB typu 3.0 (3.1 gen1) a 2 × u rychlého typu 3.1 (3.1 gen2). Konektor USB 3.2 Gen 2x2 je přítomen 1×. Disky zapojíte skrze 6 × SATA III. Do výbavy patří mimo jiné TPM pro ještě lepší bezpečí. Deska má již integrovanou kartu s označením zvukovku Realtek ALC1220-VB Externí rozhraní na desce jsou DisplayPort, HDMI, Jack, RJ-45 (LAN) 2,5Gbps, S/PDIF, USB 2,0, USB 3,2 Gen 2, USB 3,2 Gen 2x2, USB-C a USB 3,2 Gen 1 (USB 3,0) Mezi interními rozhraními najdete M,2 Socket, Serial ATA III, TPM header, USB 2,0 header, USB 3,2 Gen 1 header a USB-C 3,2 Gen 2x2 header M.2 poslouží pro připojení bleskurychlých SSD. Podporovány jsou RAMky do frekvence 5600 MHz Počet SATA III: 6 × Parametry a specifikace Socket a čipset Socket AMD AM5 Čipset AMD X670E Formát a funkce Formát základní desky ATX Základní funkce Integrovaná síťová karta, Integrovaná zvuková karta, M.2 , PCI Express 5.0, Příprava pro CPU s integrovaným GPU, Serial ATA III Operační paměť Provedení DIMM Typ paměti DDR5 Počet slotů RAM 4 × Režim zapojení Dual-Channel Maximální frekvence (OC) 5 600 MHz Pokročilé parametry Typ zvukové karty Realtek ALC1220-VB Počet kanálů zvukové karty 8 Řada Řada Gigabyte Aorus Konektory Externí DisplayPort, HDMI, Jack, RJ-45 (LAN) 2.5Gbps, S/PDIF, USB 2.0, USB 3.2 Gen 2, USB 3.2 Gen 2x2, USB-C, USB 3.2 Gen 1 (USB 3.0) Interní M.2 Socket, Serial ATA III, TPM header, USB 2.0 header, USB 3.2 Gen 1 header, USB-C 3.2 Gen 2x2 header PCI Express x16 3× M.2 sloty 4× USB 2.0 4× USB 3.2 Gen 1 (USB 3.0) 2× USB 3.2 Gen 2 2× USB 3.2 Gen 2x2 1× Serial ATA III 6×

Chipset: AMD X670 Rozměrový formát: E-ATX Form Factor; (30.5cm x 26.9cm) Podpora pro procesory: AMD Ryzen 7000 Series Processors Patice procesoru: AM5 Pozice na paměti: 4 x DDR5 DIMM, Dual channel memory architecture Podpora pro paměti: DDR5 6666(OC) / 6600(OC) / 6400(OC) / 6200(OC) / 6000(OC) / 5600(OC) / 5200 / 4800 / 4400 MT/s Max.velikost operační paměti: 128 GB (32 GB single DIMM capacity) Podpora pro paměti typu: non-ECC, XMP Grafické výstupy: (na základě procesoru) *1 x DisplayPort 1.4, maximální rozlišení 3840x2160@144 Hz *1 x USB Type-C port maximální rozlišení 3840x2160@144 Hz *1 x HDMI port, maximální rozlišení 4096x2160@60 Hz Zvuková karta: Realtek ALC1220-VB CODEC *2/4/5.1/7.1-channel output *Podpora S/PDIF Out Síťová karta: *Intel 2.5GbE LAN chip (2.5 Gbps/1 Gbps/100 Mbps) *Wi-Fi 6E AX210 a, b, g, n, ac, ax *Bluetooth 5.3 Rozšiřující sloty: *1 x PCI Express x16 slot, supporting PCIe 5.0 and running at x16 *1 x PCI Express x16 slot, supporting PCIe 4.0 and running at x4 *1 x PCI Express x16 slot, supporting PCIe 3.0 and running at x2 RAID řadič: RAID 0, RAID 1, RAID 10 SATA: 6 x SATA 6Gb/s connectors M.2: 4 x M.2 Socket 3 connectors USB: *Interní: *1 x USB Type-C header, with USB 3.2 Gen 2x2 support *2 x USB 3.2 Gen 1 headers *2 x USB 2.0/1.1 headers *Externí: *1 x USB Type-C port (DisplayPort), with USB 3.2 Gen 2 support *1 x USB Type-C port, with USB 3.2 Gen 2x2 support *4 x USB 3.2 Gen 2 Type-A ports (red) *4 x USB 3.2 Gen 1 ports *2 x USB 2.0/1.1 ports Interní porty: *1 x 24-pin ATX main power connector *2 x 8-pin ATX 12V power connectors *1 x CPU fan header *1 x water cooling CPU fan header *4 x system fan headers *4 x system fan/water cooling pump headers *2 x addressable LED strip headers *2 x RGB LED strip headers *1 x CPU cooler LED strip/RGB LED strip header *4 x M.2 Socket 3 connectors *6 x SATA 6Gb/s connectors *1 x front panel header *1 x front panel audio header *1 x USB Type-C header, with USB 3.2 Gen 2x2 support *2 x USB 3.2 Gen 1 headers *2 x USB 2.0/1.1 headers *1 x noise detection header *1 x THB_U4 add-in card connector *1 x Trusted Platform Module header (For the GC-TPM2.0 SPI/GC-TPM2.0 SPI 2.0 module only) *1 x power button *1 x reset button *1 x reset jumper *1 x Clear CMOS jumper *2 x temperature sensor headers Externí porty: *1 x Q-Flash Plus button *2 x SMA antenna connectors (2T2R) *1 x DisplayPort *1 x HDMI port *1 x USB Type-C port (DisplayPort), with USB 3.2 Gen 2 support *1 x USB Type-C port, with USB 3.2 Gen 2x2 support *4 x USB 3.2 Gen 2 Type-A ports (red) *4 x USB 3.2 Gen 1 ports *2 x USB 2.0/1.1 ports *1 x RJ-45 port *1 x optical S/PDIF Out connector *2 x audio jacks BIOS: AMI UEFI BIOS, 1 x 256 Mbit flash Stránka výrobce: http://www.gigabyte.com/Motherboard/X670E-AORUS-MASTER-rev-10#kf

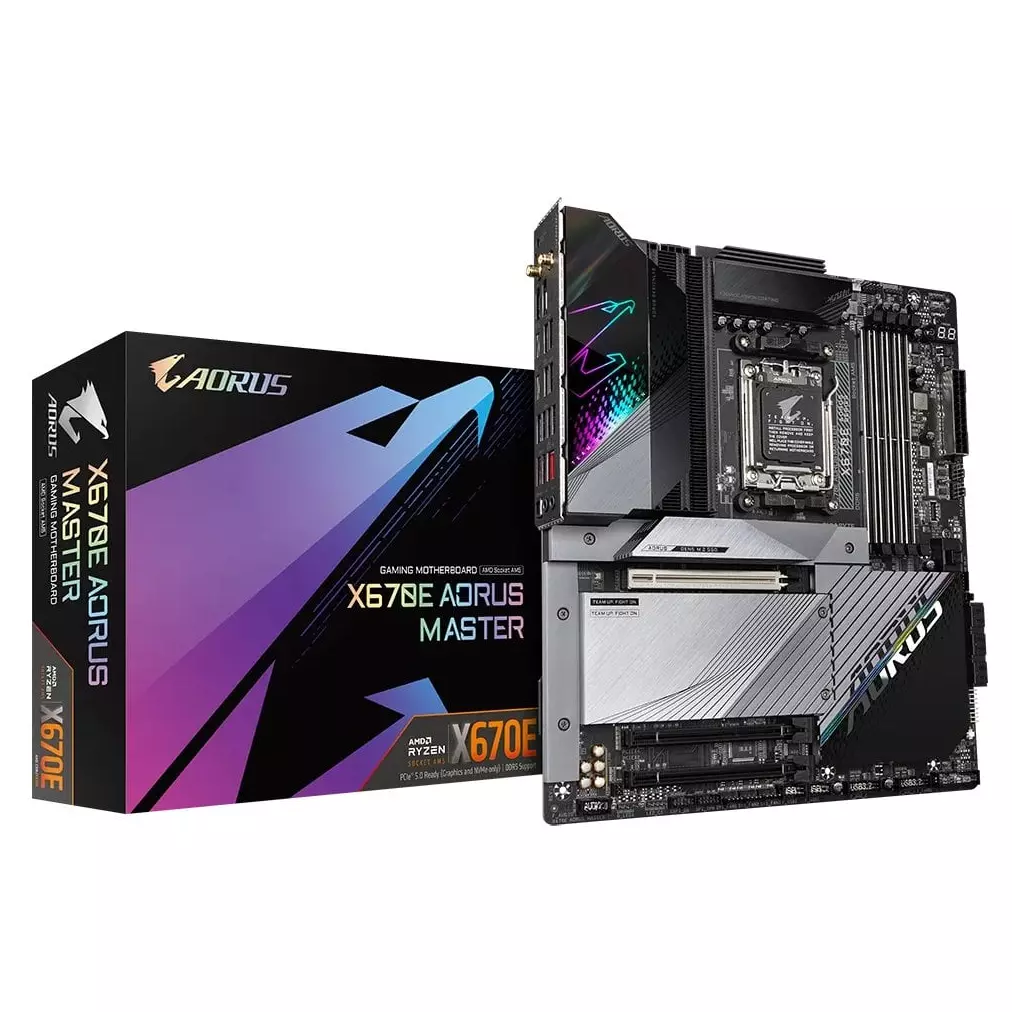

GIGABYTE X670E AORUS MASTER

Deska je vybavena grafickými výstupy pro použití s procesory s integrovaným grafickým jádrem. Základní deska grafickou kartu neobsahuje a bez použití odpovídajícího procesoru, budou tyto výstupy nefunkční.

CPU Podpora procesorů AMD Ryzen série 7000 (patice AM5)

Čipová sada AMD X670

Paměť 4x DDR5 paměťový slot, podpora až 192 GB Podpora DDR5 6600 (OC)/ 6400 (OC)/ 6200 (OC)/ 6000 (OC)/ 5600 (OC)/ 5200/ 4800/ 4400 MHz Dvoukanálová architektura paměti Podpora non-ECC DIMM, bez vyrovnávací paměti, 1Rx8/2Rx8/1Rx16 Podpora Extreme Memory Profile (XMP) Podpora AMD EXtended Profiles for Overclocking (EXPO)

Sloty AMD CPU 1x PCIe 5.0 x16 slot AMD X670 čipová sada 1x PCIe 4.0 x16 slot (podporuje x4 režim) 1x PCIe 3.0 x16 slot (podporuje x2 režim)

Grafika 1x DisplayPort, podporující max. rozlišení 3840 x 2160 při 144 Hz 1x USB 3.2 Gen2 typ C port, podporující max. rozlišení 3840 x 2160 při 144 Hz 1x HDMI port, podporující max. rozlišení 4096 x 2160 při 60 Hz

Multi-GPU Podpora AMD CrossFire technologie

Úložiště AMD CPU 1x M.2 slot, M Key, pro jednotky typu 2280/25110 (PCIe 5.0 x4/x2 režim) 1x M.2 slot, M Key, pro jednotky typu 2280/22110 (PCIe 5.0 x4/x2 režim) AMD X670 čipová sada 2x M.2 slot, M Key, pro jednotky typu 2280/22110 (PCIe 4.0 x4/x2 režim) 6x SATA 6Gb/s port Podpora RAID 0, RAID 1 a RAID 10 pro SATA jednotky Podpora RAID 0, RAID 1 a RAID 10 pro PCIe jednotky

USB AMD X670 čipová sada 2x USB 3.2 Gen2x2 typ C port (1 port na zadním panelu, 1 port dostupný přes interní USB konektor) 2x USB 3.2 Gen2 typ A port na zadním panelu 4x USB 2.0 port dostupný přes interní USB konektory 8x USB 3.2 Gen1 (USB 3.0) port (4 porty na zadním panelu, 4 porty dostupné přes interní USB konektory) AMD CPU 1x USB 3.2 Gen2 typ C port na zadním panelu 2x USB 3.2 Gen2 typ A port na zadním panelu 2x USB 2.0 port na zadním panelu

Audio Realtek ALC1220-VB Codec 2/4/5.1/7.1kanálové High Definition Audio Podpora DTS:X Ultra Podpora S/PDIF výstupu

LAN 1x Intel 2,5Gigabit LAN řadič

WLAN/ Bluetooth Intel Wi-Fi 6E AX210 Wi-Fi 802.11a/b/g/n/ac/ax Triple Band (2,4 GHz, 5 GHz, 6 GHz) Rychlost přenosu dat až 2,4 Gbps Bluetooth 5.3

Interní konektory 1x 24-pin ATX hlavní napájecí konektor 2x 8-pin ATX 12V napájecí konektor 1x konektor ventilátoru CPU 1x konektor ventilátoru vodního chlazení CPU 4x konektor systémového ventilátoru 4x konektor systémového ventilátoru/ pumpy vodního chlazení 2x konektor adresovatelného LED pásku 2x konektor RGB LED pásku 1x konektor RGB LED pásku/ LED pásku ventilátoru CPU 4x M.2 slot, M Key 6x SATA 6Gb/s konektor 1x konektor předního panelu 1x audio konektor předního panelu 1x USB 3.2 Gen2x2 typ C konektor 2x USB 3.2 Gen1 (USB 3.0) konektor (podporuje 4x USB 3.2 Gen1 port) 2x USB 2.0 konektor (podporuje 4x USB 2.0 port) 1x konektor detekce hluku 1x konektor Thunderbolt AIC 1x TPM konektor (podporuje pouze moduly GC-TPM2.0 SPI a GC-TPM2.0 SPI 2.0) 1x tlačítko Power 1x tlačítko Reset 2x konektor teplotního čidla 1x Reset propojka 1x propojka Clear CMOS 1x body pro měření napětí

Porty na zadním panelu 1x tlačítko Q-Flash Plus 2x konektor Wi-Fi antény 1x DisplayPort 1x HDMI 1x USB 3.2 Gen2 typ C 1x USB 3.2 Gen2x2 typ C 4x USB 3.2 Gen2 (USB 3.1 Gen2) 4x USB 3.2 Gen1 (USB 3.0) 2x USB 2.0 1x RJ-45 1x optický S/PDIF výstup 2x audio jack

Rozměry 30,5 x 26,9 cm E-ATX formát

Parametr	Hodnota
Pro procesory	AMD
Socket (patice)	Socket AM5 (LGA 1718)
Chipset	AMD X670E
Počet paměťových slotů	4
Technologie paměti RAM	DDR5
Formát základní desky	E-ATX
Podpora RAID	0
Podpora RAID	1
Podpora RAID	10
PCI Express x16	3
USB C	1
SATA 3	6
M.2 slot	4
3.5mm Jack	Ano
LAN	100 Mbit/s
HDMI	1
DisplayPort	1
Bezdrátové připojení	WiFi + Bluetooth
LPT port	Ne
TPM	Ano

Specifikace:

X670E AORUS MASTER

Product	Model Name	X670E AORUS MASTER
	Marketing Name	X670E AORUS MASTER
	Version	1.0
	EAN Code	4719331844363
CPU	Socket	Socket AM5 (LGA 1718)
	Vendor	AMD
	CPU Type	AMD Ryzen series
	L3/L2 Cache Size	Embedded in CPU
Chipset	Vender	AMD
	Chipset Type	AMD PROM21*2 (X670)
Key Components	Phase Architecture	Vcore Phase counts (Direct) 16
	MOSFET Type	SmartPowerStage (A)
	Flash ROM	256Mb (32MB) SPI
	Super I/O	ITE 8689
Memory	Socket	4 DIMM
	Type	2-CH DDR5
	Frequency	DDR5 5600
Expansion	PCI slot	N/A
	PCI Express x1 slot	N/A
	PCI Express x4 slot	Yes 2
	PCI Express x16/x8 slot	Yes 1
Graphics	PCIe Interface	PCI-E 5.0
	Controller	Integrated in CPU
	VRAM size (optional)	AMD UMA (Unified Memory Architecture)
	Driect X support	DirectX 12
PCB	Form Factor	Extended-ATX
	Layer	8-layer
	2oz Copper PCB	YES
	Size (W x D)	305x269mm
	Color	Matte Black
M.2 Storage	Spec	PCI-E 5.0 NVMe
	Type	25110 1/22110 2/2280 1
Serial ATA	Controller	Integrated in Chipset
	Spec	SATA 6Gb/s
	RAID	RAID 0/1/10
LAN	Controller	Intel i225v
	PHY
	Spec	2.5 GbE
USB	Controller	Integrated in Chipset
	Spec	USB 2.0/USB3.2 Gen1/USB3.2 Gen2/USB3.2 Gen2x2
Audio	CODEC	Realtek ALC1220-VB
	S/PDIF Out/In
	Channel	7.1 channel
WIFI	WIFI Module	Intel 2x2 WIFI 6E AX210NGW
Thunderbolt	Controller
	Retimer
TPM	Controller
	Spec
	Type	SPI_TPM Pin Header
Front I/O	Front Panel	Yes
	Front USB Header	Front USB 3.2 Gen2x2 Type-C 1/Front USB 3.2 Gen1 Header 2/Front USB 2.0 Header 2
	Front Audio	Yes
	S/PIDIF	N/A
	Serial ATA	Yes 6
	TPM Header	SPI Interface
	COM Header
	LPT Header
	Onboard Buttons	Power/Reset/Flex Key pin header
Rear I/O	Thunderbolt
	Rear USB Port	USB3.2 Gen2x2 Type-C 1/USB3.2 Gen2 Type-C /w DP-Alt 1/USB3.2 Gen2 Type-A 4/USB3.2 Gen1 Type-A 4/USB 2.0 2
	Display Output	HDMI 1/DisplayPort 1/DisplayPort (Type-C)
	Audio	Line-Out / Mic-In / Optical out (2-jacks + S/PDIF)
	LAN (RJ45)	2.5GbE 1
	Rear Buttons	Q-Flash Plus
	Other Features	WIFI
Thermal	Heatsink/Heatpipe	T_MOS Fins/R_MOS Heatsink/Heatpipe/M.2 Heatsink/Chipset Heatsink/Base Plate
Platform Power Management	Power Connector	ATX 12V 2*4 PIN 2/ATX 24 PIN
Certification	KCC ID	YES R-R-GBN-X67EMSR
Other Features	DualBIOS	N/A
Packing	Colorbox	A6(400x335x430 mm)

Klíčové vlastnosti: AMD Socket AM5: Podporuje procesory AMD Ryzen™ řady 7000 Bezkonkurenční výkon: Dvojité 16*+2+2fázové digitální řešení VRM Dual Channel DDR5: 4*SMD DIMM s podporou AMD EXPO™ a Intel ® XMP Memory Module Úložiště nové generace: 2*PCIe 5.0 x4 a 2*PCIe 4.0 x4 M.2 konektory Fins-Array III & M.2 Thermal Guard III: Pro zajištění stability napájení VRM a výkonu 25110 PCIe 5.0 M.2 SSD EZ-Latch Plus: SMD PCIe 5.0 x16 Slot & M.2 konektory s rychloupínacím a bezšroubovým designem Hi-Fi zvuk s DTS: X® Ultra: ALC1220 CODEC Rychlé sítě: Intel® 2.5GbE LAN & Intel® Wi -Fi 6E 802.11ax Rozšířená konektivita: DP, HDMI, USB-C ® s režimem DP Alt, Dual USB-C ® 20 Gb/s a připravovaná podpora GIGABYTE USB4 AIC Q-Flash Plus:Aktualizujte BIOS bez instalace CPU, paměti a grafické karty

Klíčové vlastnosti: AMD Socket AM5: Podporuje procesory AMD Ryzen™ řady 7000 Bezkonkurenční výkon: Dvojité 16*+2+2fázové digitální řešení VRM Dual Channel DDR5: 4*SMD DIMM s podporou AMD EXPO™ a Intel ® XMP Memory Module Úložiště nové generace: 2*PCIe 5.0 x4 a 2*PCIe 4.0 x4 M.2 konektory Fins-Array III & M.2 Thermal Guard III: Pro zajištění stability napájení VRM a výkonu 25110 PCIe 5.0 M.2 SSD EZ-Latch Plus: SMD PCIe 5.0 x16 Slot & M.2 konektory s rychloupínacím a bezšroubovým designem Hi-Fi zvuk s DTS: X® Ultra: ALC1220 CODEC Rychlé sítě: Intel® 2.5GbE LAN & Intel® Wi -Fi 6E 802.11ax Rozšířená konektivita: DP, HDMI, USB-C ® s režimem DP Alt, Dual USB-C ® 20 Gb/s a připravovaná podpora GIGABYTE USB4 AIC Q-Flash Plus:Aktualizujte BIOS bez instalace CPU, paměti a grafické karty
