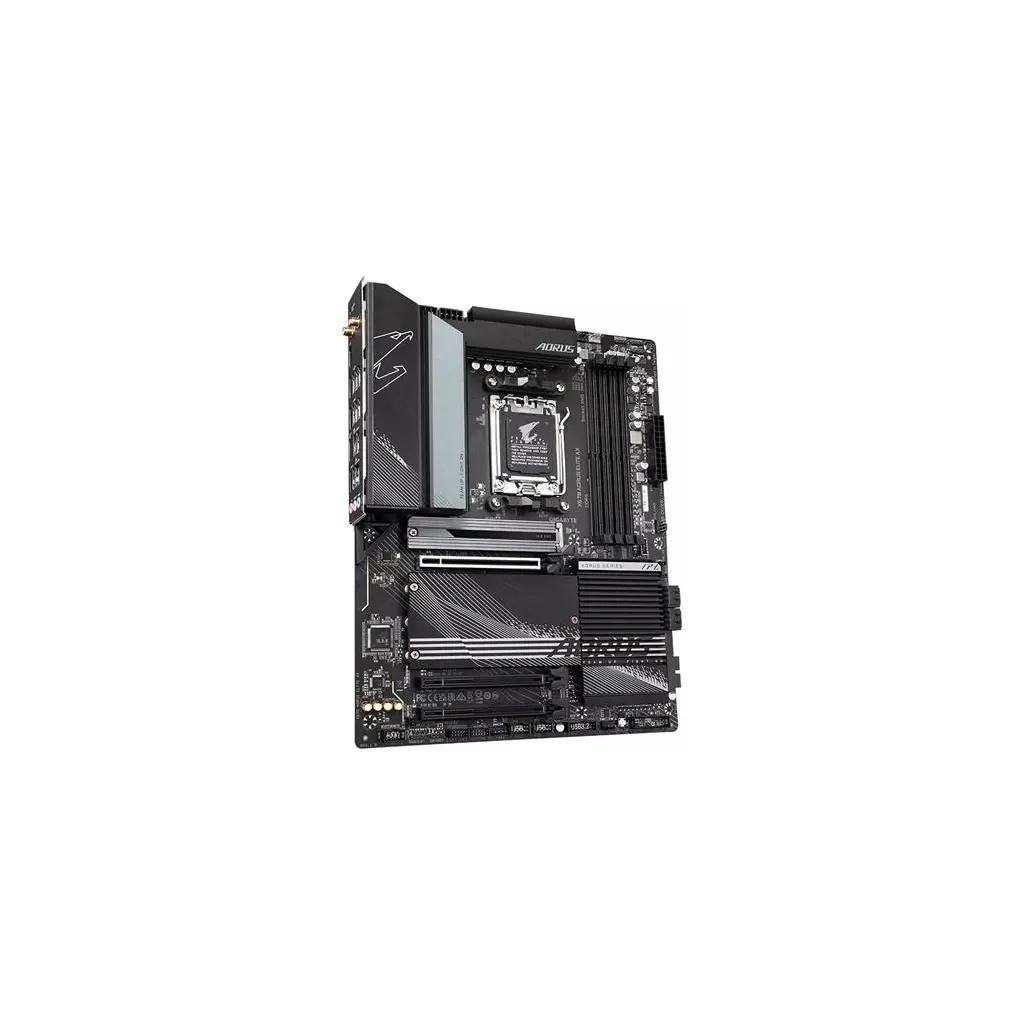

GIGABYTE X670 AORUS ELITE AX/AM5/ATX
Stav zboží:
Nové
Dostupnost:
skladem
Datum odeslání:
Expedujeme 30.9.
Výrobce:
GIGABYTE
Kód zboží:
5484308
Číslo zboží (PN):
X670 AORUS ELITE AX
EAN:
4719331848798
Záruka koncový zákazník:
36 měsíců
Záruka při koupi na IČO:
36 měsíců
Cena bez DPH: *
5329 Kč
Cena vč. DPH: *
6448 Kč
* - cena uvedena vč. recyklačních a autorských poplatků.
Popis produktu:
Základní deska značky GIGABYTE je založena na čipsetu AMD X670 a pro vložení CPU byl připraven socket AMD AM5. Součástí tohoto modelu bude zvuková karta, která skvěle obstará 8 kanálů. Řadí se do rozměrnějších desek pro velmi výkonné herní sestavy, které jsou osazené řadou karet. K instalaci základní desky je nutné pořídit PC skříň pro formát ATX. Zásadné prednosti základnej dosky GIGABYTE X670 AORUS ELITE AX Je osazená socketem AMD AM5, čipset AMD X670 Typizovaný formát GIGABYTE X670 AORUS ELITE AX: ATX Integrovaná zvuková karta na 8 kanálů Dokáže pracovat s RAM typu DDR5 ve vyhotovení DIMM Na základní desku umístíte 4× moduly paměti při zapojení Dual-Channel Konektivita základní desky GIGABYTE X670 AORUS ELITE AX Pro velmi důležitou RAM má základní deska GIGABYTE celkem k dispozici 4 sloty. Přípustné jsou paměti v provedení DIMM typu DDR5. Můžete je zapojit způsobem Dual-Channel. Tento model základní desky podporuje moduly o frekvenci až do 5600 MHz. GIGABYTE X670 AORUS ELITE AX a konektorová vybavenost Základní deska podporuje 3 grafické karty prostřednictvím slotů PCI Express 16x. Do interního rozhraní se řadí oblíbený konektor M.2 v počtu 4 ks. Konektory USB mají zastoupení 6 × v případě USB 2.0, 2 × u USB typu 3.0 (3.1 gen1) a 1 × u rychlého typu 3.1 (3.1 gen2). Konektor USB 3.2 Gen 2x2 je přítomen 1×. Disky zapojíte pomocí 6 × SATA III. Ve výbavě najdete TPM pro dokonalejší bezpečí. Deska už v sobě integruje zvukovou kartu Realtek ALC897 Externí rozhraní na desce jsou HDMI, Jack, RJ-45 (LAN) 2,5Gbps, USB 2,0, USB 3,2 Gen 2, USB 3,2 Gen 2x2, USB-C a USB 3,2 Gen 1 (USB 3,0) Mezi interními rozhraními najdete M,2 Socket, Serial ATA III, TPM header, USB 2,0 header, USB 3,2 Gen 1 header a USB-C 3,2 Gen 2x2 header M.2 se vyplatí k připojení rychlého SSD. Deska podporuje RAMky do frekvence 5600 MHz SATA III: 6 × Parametry a specifikace Socket a čipset Socket AMD AM5 Čipset AMD X670 Formát a funkce Formát základní desky ATX Základní funkce Integrovaná síťová karta, Integrovaná zvuková karta, M.2 , PCI Express 5.0, Příprava pro CPU s integrovaným GPU, Serial ATA III Operační paměť Provedení DIMM Typ paměti DDR5 Počet slotů RAM 4 × Režim zapojení Dual-Channel Maximální frekvence (OC) 5 600 MHz Pokročilé parametry Typ zvukové karty Realtek ALC897 Počet kanálů zvukové karty 8 Řada Řada Gigabyte Aorus Konektory Externí HDMI, Jack, RJ-45 (LAN) 2.5Gbps, USB 2.0, USB 3.2 Gen 2, USB 3.2 Gen 2x2, USB-C, USB 3.2 Gen 1 (USB 3.0) Interní M.2 Socket, Serial ATA III, TPM header, USB 2.0 header, USB 3.2 Gen 1 header, USB-C 3.2 Gen 2x2 header PCI Express x16 3× M.2 sloty 4× USB 2.0 6× USB 3.2 Gen 1 (USB 3.0) 2× USB 3.2 Gen 2 1× USB 3.2 Gen 2x2 1× Serial ATA III 6×
Základní deska značky GIGABYTE je založena na čipsetu AMD X670 a pro vložení CPU byl připraven socket AMD AM5. Součástí tohoto modelu bude zvuková karta, která skvěle obstará 8 kanálů. Řadí se do rozměrnějších desek pro velmi výkonné herní sestavy, které jsou osazené řadou karet. K instalaci základní desky je nutné pořídit PC skříň pro formát ATX. Zásadné prednosti základnej dosky GIGABYTE X670 AORUS ELITE AX Je osazená socketem AMD AM5, čipset AMD X670 Typizovaný formát GIGABYTE X670 AORUS ELITE AX: ATX Integrovaná zvuková karta na 8 kanálů Dokáže pracovat s RAM typu DDR5 ve vyhotovení DIMM Na základní desku umístíte 4× moduly paměti při zapojení Dual-Channel Konektivita základní desky GIGABYTE X670 AORUS ELITE AX Pro velmi důležitou RAM má základní deska GIGABYTE celkem k dispozici 4 sloty. Přípustné jsou paměti v provedení DIMM typu DDR5. Můžete je zapojit způsobem Dual-Channel. Tento model základní desky podporuje moduly o frekvenci až do 5600 MHz. GIGABYTE X670 AORUS ELITE AX a konektorová vybavenost Základní deska podporuje 3 grafické karty prostřednictvím slotů PCI Express 16x. Do interního rozhraní se řadí oblíbený konektor M.2 v počtu 4 ks. Konektory USB mají zastoupení 6 × v případě USB 2.0, 2 × u USB typu 3.0 (3.1 gen1) a 1 × u rychlého typu 3.1 (3.1 gen2). Konektor USB 3.2 Gen 2x2 je přítomen 1×. Disky zapojíte pomocí 6 × SATA III. Ve výbavě najdete TPM pro dokonalejší bezpečí. Deska už v sobě integruje zvukovou kartu Realtek ALC897 Externí rozhraní na desce jsou HDMI, Jack, RJ-45 (LAN) 2,5Gbps, USB 2,0, USB 3,2 Gen 2, USB 3,2 Gen 2x2, USB-C a USB 3,2 Gen 1 (USB 3,0) Mezi interními rozhraními najdete M,2 Socket, Serial ATA III, TPM header, USB 2,0 header, USB 3,2 Gen 1 header a USB-C 3,2 Gen 2x2 header M.2 se vyplatí k připojení rychlého SSD. Deska podporuje RAMky do frekvence 5600 MHz SATA III: 6 × Parametry a specifikace Socket a čipset Socket AMD AM5 Čipset AMD X670 Formát a funkce Formát základní desky ATX Základní funkce Integrovaná síťová karta, Integrovaná zvuková karta, M.2 , PCI Express 5.0, Příprava pro CPU s integrovaným GPU, Serial ATA III Operační paměť Provedení DIMM Typ paměti DDR5 Počet slotů RAM 4 × Režim zapojení Dual-Channel Maximální frekvence (OC) 5 600 MHz Pokročilé parametry Typ zvukové karty Realtek ALC897 Počet kanálů zvukové karty 8 Řada Řada Gigabyte Aorus Konektory Externí HDMI, Jack, RJ-45 (LAN) 2.5Gbps, USB 2.0, USB 3.2 Gen 2, USB 3.2 Gen 2x2, USB-C, USB 3.2 Gen 1 (USB 3.0) Interní M.2 Socket, Serial ATA III, TPM header, USB 2.0 header, USB 3.2 Gen 1 header, USB-C 3.2 Gen 2x2 header PCI Express x16 3× M.2 sloty 4× USB 2.0 6× USB 3.2 Gen 1 (USB 3.0) 2× USB 3.2 Gen 2 1× USB 3.2 Gen 2x2 1× Serial ATA III 6×
X670 AORUS ELITE AX
- AMD Socket AM5:Supports AMD Ryzen™ 7000 Series / Ryzen™ 8000 / Ryzen™ 9000 Series Processors
- Unparalleled Performance:Twin 16*+2+2 Phases Digital VRM Solution
- Dual Channel DDR5:4*SMD DIMMs with AMD EXPO™ & Intel XMP Memory Module Support
- Next Generation Storage:1*PCIe 5.0 x4 and 3*PCIe 4.0 x4 M.2 Connectors
- Mega-Heatpipe & M.2 Thermal Guard:To Ensure VRM Power Stability & 25110 PCIe 5.0 M.2 SSD Performance
- EZ-Latch:PCIe x16 Slot & M.2 Connectors with Quick Release & Screwless Design
- Fast Networks:2.5GbE LAN & Wi-Fi 6E 802.11ax
- Extended Connectivity:HDMI, Dual USB-C 20Gbps and Upcoming GIGABYTE USB4 AIC Support
- Smart Fan 6:Features Multiple Temperature Sensors, Hybrid Fan Headers with FAN STOP
- Q-Flash Plus:Update BIOS Without Installing the CPU, Memory and Graphics Card
CPU
1. AMD Socket AM5, support for: AMD Ryzen™ 7000 / Ryzen™ 8000 / Ryzen™ 9000 Series Processors
(Please refer "CPU Support List" for more information.)
Memory
1. Support for DDR5 8000(OC)/ 7800(OC)/ 7600(OC)/ 7200(OC)/ 7000(OC)/ 6800(OC)/ 6666(OC)/ 6600(OC)/ 6400(OC)/ 6200(OC)/ 6000(OC)/ 5600(OC)/ 5200/ 4800/ 4400 MT/s memory modules
2. 4 x DDR5 DIMM sockets supporting up to 192 GB (48 GB single DIMM capacity) of system memory
3. Dual channel memory architecture
4. Support for non-ECC Un-buffered DIMM 1Rx8/2Rx8/1Rx16 memory modules
5. Support for AMD EXtended Profiles for Overclocking (AMD EXPO™) and Extreme Memory Profile (XMP) memory modules
(The CPU and memory configuration may affect the supported memory types, data rate (speed), and number of DRAM modules, please refer to "Memory Support List" for more information.)
Onboard Graphics
Integrated Graphics Processor with AMD Radeon™ Graphics support:
1. 1 x HDMI port, supporting a maximum resolution of 4096x2160@60 Hz
* Support for HDMI 2.1 version and HDCP 2.3.
* Support native HDMI 2.1 TMDS compatible ports.
(Graphics specifications may vary depending on CPU support.)
Audio
1. Realtek Audio CODEC
2. High Definition Audio
3. 2/4/5.1/7.1-channel
* You can change the functionality of an audio jack using the audio software. To configure 7.1-channel audio, access the audio software for audio settings.

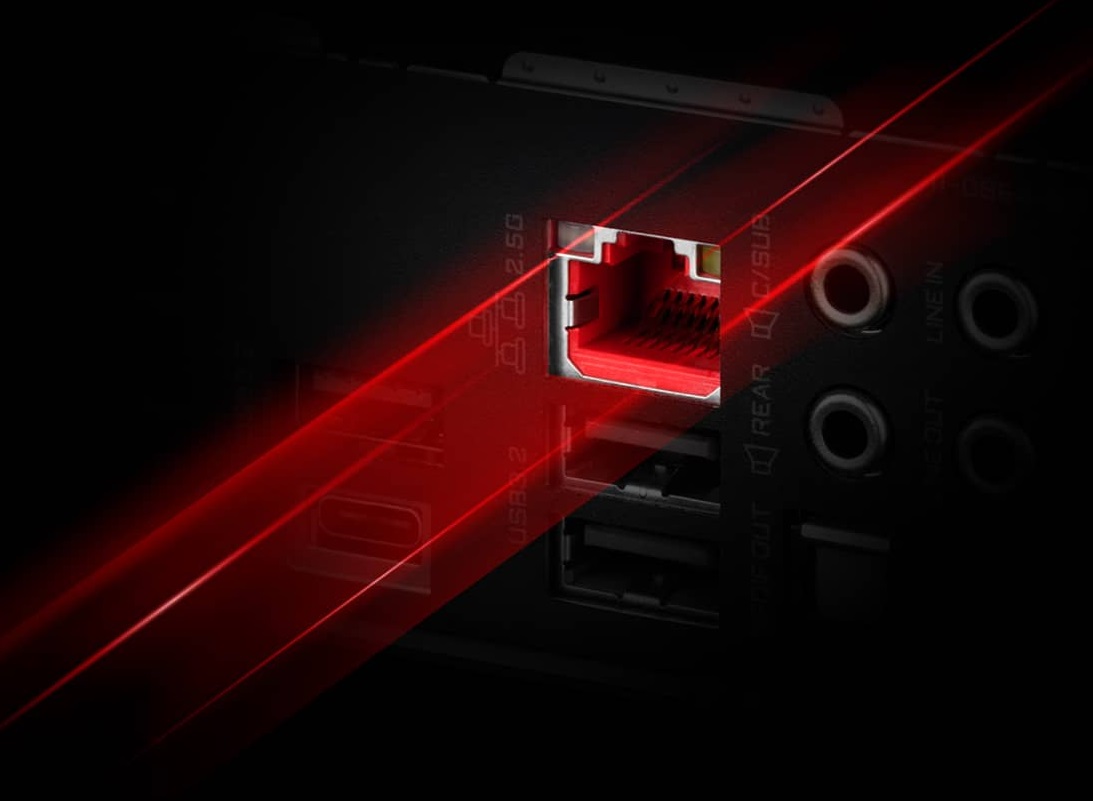

LAN
1. Realtek 2.5GbE LAN chip (2.5 Gbps/1 Gbps/100 Mbps)
Wireless Communication module
PCB Rev. 1.3.
Realtek Wi-Fi 6E RTL8852CE
WIFI a, b, g, n, ac, ax, supporting 2.4/5/6 GHz carrier frequency bands
BLUETOOTH 5.3
Support for 11ax 160MHz wireless standard
PCB Rev. 1.2, 1.1, 1.0
AMD Wi-Fi 6E RZ616 (MT7922A22M)
WIFI a, b, g, n, ac, ax, supporting 2.4/5/6 GHz carrier frequency bands
BLUETOOTH 5.2
Support for 11ax 160MHz wireless standard and up to 2.4 Gbps data rate
(Actual data rate may vary depending on environment and equipment.)
Expansion Slots
PCB Rev. 1.3.
1 x PCI Express x16 slot (PCIEX16), integrated in the CPU:
AMD Ryzen™ 7000 Series Processors support PCIe 4.0 x16 mode
AMD Ryzen™ 8000 Series-Phoenix 1 Processors support PCIe 4.0 x8 mode
AMD Ryzen™ 8000 Series-Phoenix 2 Processors support PCIe 4.0 x4 mode
* The PCIEX16 slot can only support a graphics card or an NVMe SSD. If only one graphics card is to be installed, be sure to install it in the PCIEX16 slot.
Chipset:
1 x PCI Express x16 slot, supporting PCIe 3.0 and running at x4 (PCIEX4)
1 x PCI Express x16 slot, supporting PCIe 3.0 and running at x2 (PCIEX2)
PCB Rev. 1.2, 1.1, 1.0
1 x PCI Express x16 slot (PCIEX16), integrated in the CPU:
AMD Ryzen™ 7000 Series Processors support PCIe 4.0 x16 mode
AMD Ryzen™ 8000 Series-Phoenix 1 Processors support PCIe 4.0 x8 mode
AMD Ryzen™ 8000 Series-Phoenix 2 Processors support PCIe 4.0 x4 mode
* The PCIEX16 slot can only support a graphics card or an NVMe SSD. If only one graphics card is to be installed, be sure to install it in the PCIEX16 slot.
Chipset:
1 x PCI Express x16 slot, supporting PCIe 4.0 and running at x4 (PCIEX4)
1 x PCI Express x16 slot, supporting PCIe 3.0 and running at x2 (PCIEX2)
Storage Interface
1 x M.2 connector (M2A_CPU), integrated in the CPU, supporting Socket 3, M key, type 25110/22110/2580/2280 SSDs:
1. AMD Ryzen™ 7000 Series Processors support PCIe 5.0 x4/x2 SSDs
2. AMD Ryzen™ 8000 Series-Phoenix 1/Phoenix 2 Processors support PCIe 4.0 x4/x2 SSDs
1 x M.2 connector (M2B_CPU), integrated in the CPU, supporting Socket 3, M key, type 22110/2280 SSDs:
1. AMD Ryzen™ 7000 Series Processors support PCIe 4.0 x4/x2 SSDs
2. AMD Ryzen™ 8000 Series-Phoenix 1 Processors support PCIe 4.0 x4/x2 SSDs
3. AMD Ryzen™ 8000 Series-Phoenix 2 Processors support PCIe 4.0 x2 SSDs
Chipset:
1. 2 x M.2 connectors (Socket 3, M key, type 22110/2280 PCIe 4.0 x4/x2 SSD support) (M2C_SB, M2D_SB)
2. 4 x SATA 6Gb/s connectors
RAID 0, RAID 1, and RAID 10 support for NVMe SSD storage devices
RAID 0, RAID 1, and RAID 10 support for SATA storage devices
USB
CPU:
1. 2 x USB 3.2 Gen 2 Type-A ports (red) on the back panel
2. 2 x USB 3.2 Gen 1 ports on the back panel
CPU + USB 2.0 Hub:
1. 4 x USB 2.0/1.1 ports on the back panel
Chipset:
1. 2 x USB Type-C ports, with USB 3.2 Gen 2x2 support (1 port on the back panel, 1 port available through the internal USB header)
2. 8 x USB 3.2 Gen 1 ports (4 ports on the back panel, 4 ports available through the internal USB headers)
3. 4 x USB 2.0/1.1 ports available through the internal USB headers
Internal I/O Connectors
1. 1 x 24-pin ATX main power connector
2. 2 x 8-pin ATX 12V power connectors
3. 1 x CPU fan header
4. 1 x CPU fan/water cooling pump header
5. 3 x system fan headers
6. 1 x CPU cooler LED strip/RGB LED strip header
7. 2 x addressable LED strip headers
8. 2 x RGB LED strip headers
9. 4 x SATA 6Gb/s connectors
10. 4 x M.2 Socket 3 connectors
11. 1 x front panel header
12. 1 x front panel audio header
13. 1 x USB Type-C header, with USB 3.2 Gen 2x2 support
14. 2 x USB 3.2 Gen 1 headers
15. 2 x USB 2.0/1.1 headers
16. 1 x THB_U4 add-in card connector
17. 1 x Trusted Platform Module header (For the GC-TPM2.0 SPI/GC-TPM2.0 SPI 2.0/GC-TPM2.0 SPI V2 module only)
18. 1 x power button
19. 1 x reset button
20. 1 x Clear CMOS button
21. 1 x reset jumper
22. 1 x Clear CMOS jumper

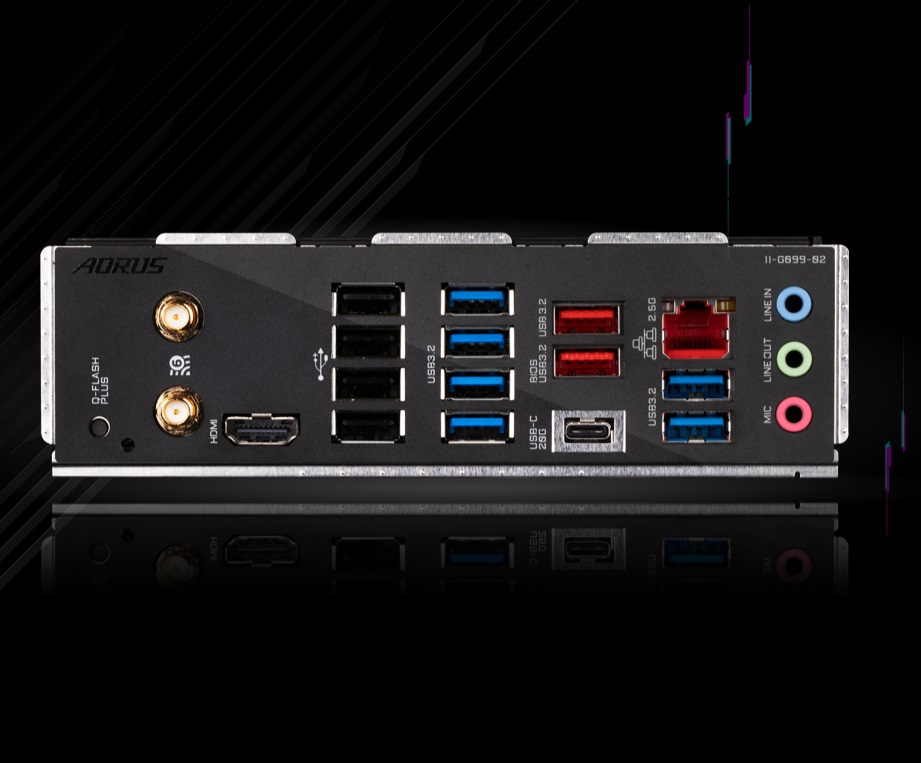

Back Panel Connectors
1. 1 x Q-Flash Plus button
2. 2 x SMA antenna connectors (2T2R)
3. 1 x HDMI port
4. 6 x USB 3.2 Gen 1 ports
5. 4 x USB 2.0/1.1 ports
6. 2 x USB 3.2 Gen 2 Type-A ports (red)
7. 1 x USB Type-C port, with USB 3.2 Gen 2x2 support
8. 1 x RJ-45 port
9. 3 x audio jacks
I/O Controller
1. iTE I/O Controller Chip
H/W Monitoring
1. Voltage detection
2. Temperature detection
3. Fan speed detection
4. Water cooling flow rate detection
5. Fan fail warning
6. Fan speed control
* Whether the fan speed control function is supported will depend on the fan you install.
BIOS
1. 1 x 256 Mbit flash
2. Use of licensed AMI UEFI BIOS
3. PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0
Unique Features
1. Support for GIGABYTE Control Center (GCC)
* Available applications in GCC may vary by motherboard model. Supported functions of each application may also vary depending on motherboard specifications.
2. Support for Q-Flash
3. Support for Q-Flash Plus
4. Support for Smart Backup
Bundled Software
1. Norton Internet Security (OEM version)
2. LAN bandwidth management software
Operating System
1. Support for Windows 11 64-bit
2. Support for Windows 10 64-bit
Form Factor
1. ATX Form Factor; 30.5cm x 24.4cm
Chipset: AMD X670 Rozměrový formát: ATX Form Factor; (30.5cm x 24.4cm) Podpora pro procesory: AMD Ryzen 7000 Series Processors Patice procesoru: AM5 Pozice na paměti: 4 x DDR5 DIMM, Dual channel memory architecture Podpora pro paměti: DDR5 6666(OC) / 6600(OC) / 6400(OC) / 6200(OC) / 6000(OC) / 5600(OC) / 5200 / 4800 / 4400 MT/s memory modules Max.velikost operační paměti: 128 GB (32 GB single DIMM capacity) Podpora pro paměti typu: non-ECC, XMP Grafické výstupy: (na základě procesoru) *1 x HDMI 2.1 port, maximální rozlišení 4096x2160@60 Hz Zvuková karta: Realtek Audio CODEC *2/4/5.1/7.1-channel Síťová karta: *Realtek 2.5GbE LAN chip (2.5 Gbps/1 Gbps/100 Mbps) *AMD Wi-Fi 6E RZ616 a, b, g, n, ac, ax *Bluetooth 5.2 Rozšiřující sloty: *1 x PCI Express x16 slot, supporting PCIe 4.0 and running at x16 (PCIEX16) *1 x PCI Express x16 slot, supporting PCIe 4.0 and running at x4 (PCIEX4) *1 x PCI Express x16 slot, supporting PCIe 3.0 and running at x2 (PCIEX2) RAID řadič: RAID 0, RAID 1, and RAID 10 SATA: 4 x SATA 6Gb/s connectors M.2: 4 x M.2 Socket 3 connectors USB: ¨ *Interní: *1 x USB Type-C header, with USB 3.2 Gen 2x2 support *2 x USB 3.2 Gen 1 headers *2 x USB 2.0/1.1 headers *Externí: *6 x USB 3.2 Gen 1 ports *4 x USB 2.0/1.1 ports *2 x USB 3.2 Gen 2 Type-A ports (red) *1 x USB Type-C port, with USB 3.2 Gen 2x2 support Interní porty: *1 x 24-pin ATX main power connector *2 x 8-pin ATX 12V power connectors *1 x CPU fan header *1 x water cooling CPU fan header *3 x system fan headers *1 x CPU cooler LED strip/RGB LED strip header *2 x addressable LED strip headers *2 x RGB LED strip headers *4 x SATA 6Gb/s connectors *4 x M.2 Socket 3 connectors *1 x front panel header *1 x front panel audio header *1 x USB Type-C header, with USB 3.2 Gen 2x2 support *2 x USB 3.2 Gen 1 headers *2 x USB 2.0/1.1 headers *1 x THB_U4 add-in card connector *1 x Trusted Platform Module header (For the GC-TPM2.0 SPI/GC-TPM2.0 SPI 2.0 module only) *1 x power button *1 x reset button *1 x Clear CMOS button *1 x reset jumper *1 x Clear CMOS jumper Externí porty: *1 x Q-Flash Plus button *2 x SMA antenna connectors (2T2R) *1 x HDMI port *6 x USB 3.2 Gen 1 ports *4 x USB 2.0/1.1 ports *2 x USB 3.2 Gen 2 Type-A ports (red) *1 x USB Type-C port, with USB 3.2 Gen 2x2 support *1 x RJ-45 port *3 x audio jacks BIOS: AMI UEFI BIOS, 1 x 256 Mbit flash Stránka výrobce: http://www.gigabyte.com/Motherboard/X670-AORUS-ELITE-AX-rev-10#kf

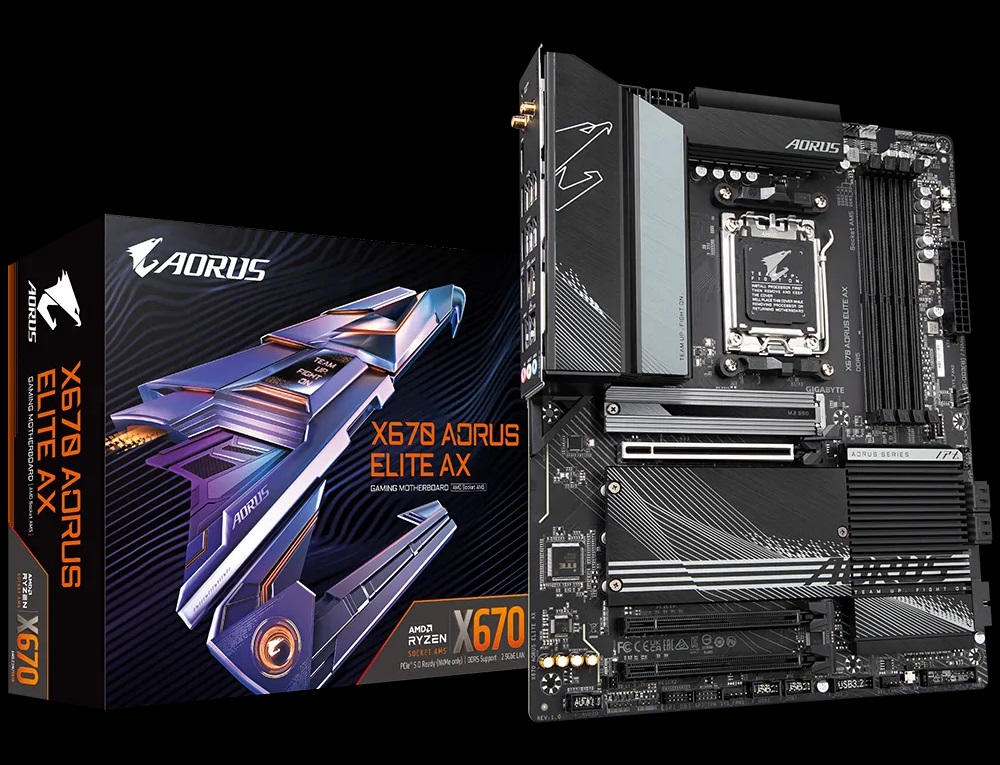

GIGABYTE X670 AORUS ELITE AX
Deska je vybavena grafickými výstupy pro použití s procesory s integrovaným grafickým jádrem. Základní deska grafickou kartu neobsahuje a bez použití odpovídajícího procesoru, budou tyto výstupy nefunkční.
CPU
Podpora procesorů AMD Ryzen série 7000 (patice AM5)
Čipová sada
AMD X670
Paměť
4x DDR5 paměťový slot, podpora až 192 GB
Podpora DDR5 6666 (OC)/ 6600 (OC)/ 6400 (OC)/ 6200 (OC)/ 6000 (OC)/ 5600 (OC)/ 5200/ 4800/ 4400 MHz
Dvoukanálová architektura paměti
Podpora non-ECC DIMM, bez vyrovnávací paměti, 1Rx8/2Rx8/1Rx16
Podpora Extreme Memory Profile (XMP)
Podpora AMD EXtended Profiles for Overclocking (EXPO)
Sloty
AMD CPU
1x PCIe 4.0 x16 slot
AMD X670 čipová sada
1x PCIe 4.0 x16 slot (podporuje x4 režim)
1x PCIe 3.0 x16 slot (podporuje x2 režim)
Grafika
1x HDMI port, podporující max. rozlišení 4096 x 2160 při 60 Hz
Multi-GPU
Podpora AMD CrossFire technologie
Úložiště
AMD CPU
1x M.2 slot, M Key, pro jednotky typu 2280/25110 (PCIe 5.0 x4/x2 režim)
1x M.2 slot, M Key, pro jednotky typu 2280/22110 (PCIe 4.0 x4/x2 režim)
AMD X670 čipová sada
2x M.2 slot, M Key, pro jednotky typu 2280/22110 (PCIe 4.0 x4/x2 režim)
4x SATA 6Gb/s port
Podpora RAID 0, RAID 1 a RAID 10 pro SATA jednotky
Podpora RAID 0, RAID 1 a RAID 10 pro PCIe jednotky
USB
AMD X670 čipová sada
2x USB 3.2 Gen2x2 typ C port (1 port na zadním panelu, 1 port dostupný přes interní USB konektor)
8x USB 3.2 Gen1 (USB 3.0) port (4 porty na zadním panelu, 4 porty dostupné přes interní USB konektory)
4x USB 2.0 port dostupný přes interní USB konektory
AMD CPU
2x USB 3.2 Gen2 typ A port na zadním panelu
2x USB 3.2 Gen1 (USB 3.0) port na zadním panelu
4x USB 2.0 port na zadním panelu
Audio
Realtek Audio Codec
2/4/5.1/7.1kanálové High Definition Audio
LAN
1x Realtek 2,5Gigabit LAN řadič
WLAN/ Bluetooth
AMD Wi-Fi 6E RZ616 (MT7922A22M)
Wi-Fi 802.11a/b/g/n/ac/ax
Triple Band (2,4 GHz, 5 GHz, 6 GHz)
Rychlost přenosu dat až 2,4 Gbps
Bluetooth 5.2
Interní konektory
1x 24-pin ATX hlavní napájecí konektor
2x 8-pin ATX 12V napájecí konektor
1x konektor ventilátoru CPU
1x konektor ventilátoru vodního chlazení CPU
3x konektor systémového ventilátoru
1x konektor RGB LED pásku/ chlazení CPU
2x konektor adresovatelného LED pásku
2x konektor RGB LED pásku
4x M.2 slot, M Key
4x SATA 6Gb/s konektor
1x konektor předního panelu
1x audio konektor předního panelu
1x USB 3.2 Gen2x2 typ C konektor
2x USB 3.2 Gen1 (USB 3.0) konektor (podporuje 4x USB 3.2 Gen1 port)
2x USB 2.0 konektor (podporuje 4x USB 2.0 port)
1x konektor Thunderbolt AIC
1x TPM konektor (podporuje pouze moduly GC-TPM2.0 SPI a GC-TPM2.0 SPI 2.0)
1x tlačítko Power
1x tlačítko Reset
1x Reset propojka
1x tlačítko Clear CMOS
1x propojka Clear CMOS
Porty na zadním panelu
1x tlačítko Q-Flash Plus
2x konektor Wi-Fi antény
1x HDMI
1x USB 3.2 Gen2x2 typ C
2x USB 3.2 Gen2 (USB 3.1 Gen2)
6x USB 3.2 Gen1 (USB 3.0)
4x USB 2.0
1x RJ-45
3x audio jack
Rozměry
30,5 x 24,4 cm
ATX formát
Parametr |
Hodnota |
Pro procesory |
AMD |
Socket (patice) |
Socket AM5 (LGA 1718) |
Chipset |
AMD X670E |
Počet paměťových slotů |
4 |
Technologie paměti RAM |
DDR5 |
Formát základní desky |
ATX |
Podpora RAID |
0 |
Podpora RAID |
1 |
Podpora RAID |
10 |
PCI Express x16 |
3 |
SATA 3 |
4 |
M.2 slot |
4 |
3.5mm Jack |
Ano |
LAN |
100 Mbit/s |
HDMI |
1 |
Bezdrátové připojení |
WiFi + Bluetooth |
TPM |
Ano |
Specifikace:
X670 AORUS ELITE AX
Product |
Model Name |
X670 AORUS ELITE AX |
Marketing Name |
X670 AORUS ELITE AX |
Version |
1.0 |
EAN Code |
|
CPU |
Socket |
Socket AM5 (LGA 1718) |
Vendor |
AMD |
CPU Type |
AMD Ryzen series |
L3/L2 Cache Size |
Embedded in CPU |
Chipset |
Vender |
AMD |
Chipset Type |
AMD PROM21*2 (X670) |
Key Components |
Phase Architecture |
|
MOSFET Type |
SmartPowerStage (A) |
Flash ROM |
256Mb (32MB) SPI |
Super I/O |
ITE 8689 |
Memory |
Socket |
4 DIMM |
Type |
2-CH DDR5 |
Frequency |
DDR5 5600 |
Expansion |
PCI slot |
|
PCI Express x1 slot |
|
PCI Express x4 slot |
Yes 2 |
PCI Express x16/x8 slot |
Yes 1 |
Graphics |
PCIe Interface |
PCI-E 4.0 |
Controller |
Integrated in CPU |
VRAM size (optional) |
AMD UMA (Unified Memory Architecture) |
Driect X support |
DirectX 12 |
PCB |
Form Factor |
ATX |
Layer |
6-layer |
2oz Copper PCB |
YES |
Size (W x D) |
305x244mm |
Color |
Matte Black |
M.2 Storage |
Spec |
PCI-E 5.0 NVMe |
Type |
25110 1/22110 3 |
Serial ATA |
Controller |
Integrated in Chipset |
Spec |
SATA 6Gb/s |
RAID |
RAID 0/1/10 |
LAN |
Controller |
Realtek RTL8125 |
PHY |
|
Spec |
2.5 GbE |
USB |
Controller |
Integrated in Chipset |
Spec |
USB 2.0/USB3.2 Gen1/USB3.2 Gen2/USB3.2 Gen2x2 |
Audio |
CODEC |
Realtek ALC897 |
S/PDIF Out/In |
|
Channel |
7.1 channel |
WIFI |
WIFI Module |
AMD 2x2 WIFI 6E RZ616 (MT7922A22M ) |
Thunderbolt |
Controller |
|
Retimer |
|
TPM |
Controller |
|
Spec |
|
Type |
SPI_TPM Pin Header |
Front I/O |
Front Panel |
Yes |
Front USB Header |
Front USB 3.2 Gen2x2 Type-C 1/Front USB 3.2 Gen1 Header 2/Front USB 2.0 Header 2 |
Front Audio |
Yes |
S/PIDIF |
N/A |
Serial ATA |
Yes 6 |
TPM Header |
SPI Interface |
COM Header |
|
LPT Header |
|
Onboard Buttons |
Power/Reset/Flex Key pin header |
Rear I/O |
Thunderbolt |
|
Rear USB Port |
USB3.2 Gen2x2 Type-C 1/USB3.2 Gen2 Type-A 2/USB3.2 Gen1 Type-A 6/USB 2.0 4 |
Display Output |
HDMI 1 |
Audio |
Line-In / Line-Out / Mic-In (3-jacks) |
LAN (RJ45) |
2.5GbE 1 |
Rear Buttons |
Q-Flash Plus |
Other Features |
WIFI |
Thermal |
Heatsink/Heatpipe |
T_MOS Heatsink/R_MOS Heatsink/Heatpipe/M.2 Heatsink/Chipset Heatsink |
Platform Power Management |
Power Connector |
ATX 12V 2*4 PIN 2/ATX 24 PIN |
Certification |
KCC ID |
R-R-GBN-X67ELX |
Other Features |
DualBIOS |
N/A |
Packing |
Colorbox |
A4 (335x270x80mm) |
AMD Socket AM5: Podporuje procesory AMD Ryzen™ řady 7000 Bezkonkurenční výkon: Dvojité 16*+2+2fázové digitální řešení VRM Dual Channel DDR5: 4*SMD DIMM s podporou AMD EXPO™ a Intel ® XMP Memory Module Úložiště nové generace: 1*PCIe 5.0 x4 a 3*PCIe 4.0 x4 M.2 konektory Mega-Heatpipe a M.2 Thermal Guard: Pro zajištění stability napájení VRM a výkonu 25110 PCIe 5.0 M.2 SSD EZ-Latch: PCIe x16 slot a M.2 konektory s rychloupínacím a bezšroubovým designem Rychlé sítě: 2,5 GbE LAN & Wi-Fi 6E 802.11ax Rozšířená konektivita: HDMI, Dual USB-C ® 20 Gbps a připravovaná podpora GIGABYTE USB4 AIC Smart Fan 6: Obsahuje více teplotních senzorů, hybridní hlavice ventilátoru se ZASTAVENÍM VENTILÁTORU Q-Flash Plus:Aktualizujte BIOS bez instalace CPU, paměti a grafické karty
Chipset: AMD X670 Rozměrový formát: ATX Form Factor; (30.5cm x 24.4cm) Podpora pro procesory: AMD Ryzen 7000 Series Processors Patice procesoru: AM5 Pozice na paměti: 4 x DDR5 DIMM, Dual channel memory architecture Podpora pro paměti: DDR5 6666(OC) / 6600(OC) / 6400(OC) / 6200(OC) / 6000(OC) / 5600(OC) / 5200 / 4800 / 4400 MT/s memory modules Max.velikost operační paměti: 128 GB (32 GB single DIMM capacity) Podpora pro paměti typu: non-ECC, XMP Grafické výstupy: (na základě procesoru) *1 x HDMI 2.1 port, maximální rozlišení 4096x2160@60 Hz Zvuková karta: Realtek Audio CODEC *2/4/5.1/7.1-channel Síťová karta: *Realtek 2.5GbE LAN chip (2.5 Gbps/1 Gbps/100 Mbps) *AMD Wi-Fi 6E RZ616 a, b, g, n, ac, ax *Bluetooth 5.2 Rozšiřující sloty: *1 x PCI Express x16 slot, supporting PCIe 4.0 and running at x16 (PCIEX16) *1 x PCI Express x16 slot, supporting PCIe 4.0 and running at x4 (PCIEX4) *1 x PCI Express x16 slot, supporting PCIe 3.0 and running at x2 (PCIEX2) RAID řadič: RAID 0, RAID 1, and RAID 10 SATA: 4 x SATA 6Gb/s connectors M.2: 4 x M.2 Socket 3 connectors USB: ¨ *Interní: *1 x USB Type-C header, with USB 3.2 Gen 2x2 support *2 x USB 3.2 Gen 1 headers *2 x USB 2.0/1.1 headers *Externí: *6 x USB 3.2 Gen 1 ports *4 x USB 2.0/1.1 ports *2 x USB 3.2 Gen 2 Type-A ports (red) *1 x USB Type-C port, with USB 3.2 Gen 2x2 support Interní porty: *1 x 24-pin ATX main power connector *2 x 8-pin ATX 12V power connectors *1 x CPU fan header *1 x water cooling CPU fan header *3 x system fan headers *1 x CPU cooler LED strip/RGB LED strip header *2 x addressable LED strip headers *2 x RGB LED strip headers *4 x SATA 6Gb/s connectors *4 x M.2 Socket 3 connectors *1 x front panel header *1 x front panel audio header *1 x USB Type-C header, with USB 3.2 Gen 2x2 support *2 x USB 3.2 Gen 1 headers *2 x USB 2.0/1.1 headers *1 x THB_U4 add-in card connector *1 x Trusted Platform Module header (For the GC-TPM2.0 SPI/GC-TPM2.0 SPI 2.0 module only) *1 x power button *1 x reset button *1 x Clear CMOS button *1 x reset jumper *1 x Clear CMOS jumper Externí porty: *1 x Q-Flash Plus button *2 x SMA antenna connectors (2T2R) *1 x HDMI port *6 x USB 3.2 Gen 1 ports *4 x USB 2.0/1.1 ports *2 x USB 3.2 Gen 2 Type-A ports (red) *1 x USB Type-C port, with USB 3.2 Gen 2x2 support *1 x RJ-45 port *3 x audio jacks BIOS: AMI UEFI BIOS, 1 x 256 Mbit flash Stránka výrobce: http://www.gigabyte.com/Motherboard/X670-AORUS-ELITE-AX-rev-10#kf
GIGABYTE X670 AORUS ELITE AX. Výrobce procesoru: AMD, Patice procesoru: Zásuvka AM5, Kompatibilní procesory: AMD Ryzen™ 7. Podporované typy paměti: DDR5-SDRAM, Maximální vnitřní paměť: 192 GB, Typ paměťových slotů: DIMM. Podporovaná rozhraní úložiště: M.2, SATA II, Podporované typy úložišť: HDD & SSD, Úrovně RAID: 0, 1, 10. Typ rozhraní Ethernetu: 2.5 Gigabit Ethernet, Wi-Fi standard: Wi-Fi 6E (802.11ax), Standardy Wi-Fi: 802.11a, 802.11b, 802.11g, Wi-Fi 4 (802.11n), Wi-Fi 5 (802.11ac), Wi-Fi 6 (802.11ax), Wi-Fi 6E.... Komponent pro: PC, Typ základní desky: ATX, Řada čipsetu základní desky: AMD
Chipset: AMD X670 Rozměrový formát: ATX Form Factor; (30.5cm x 24.4cm) Podpora pro procesory: AMD Ryzen 7000 Series Processors Patice procesoru: AM5 Pozice na paměti: 4 x DDR5 DIMM, Dual channel memory architecture Podpora pro paměti: DDR5 6666(OC) / 6600(OC) / 6400(OC) / 6200(OC) / 6000(OC) / 5600(OC) / 5200 / 4800 / 4400 MT/s memory modules Max.velikost operační paměti: 128 GB (32 GB single DIMM capacity) Podpora pro paměti typu: non-ECC, XMP Grafické výstupy: (na základě procesoru) *1 x HDMI 2.1 port, maximální rozlišení 4096x2160@60 Hz Zvuková karta: Realtek Audio CODEC *2/4/5.1/7.1-channel Síťová karta: *Realtek 2.5GbE LAN chip (2.5 Gbps/1 Gbps/100 Mbps) *AMD Wi-Fi 6E RZ616 a, b, g, n, ac, ax *Bluetooth 5.2 Rozšiřující sloty: *1 x PCI Express x16 slot, supporting PCIe 4.0 and running at x16 (PCIEX16) *1 x PCI Express x16 slot, supporting PCIe 4.0 and running at x4 (PCIEX4) *1 x PCI Express x16 slot, supporting PCIe 3.0 and running at x2 (PCIEX2) RAID řadič: RAID 0, RAID 1, and RAID 10 SATA: 4 x SATA 6Gb/s connectors M.2: 4 x M.2 Socket 3 connectors USB: ¨ *Interní: *1 x USB Type-C header, with USB 3.2 Gen 2x2 support *2 x USB 3.2 Gen 1 headers *2 x USB 2.0/1.1 headers *Externí: *6 x USB 3.2 Gen 1 ports *4 x USB 2.0/1.1 ports *2 x USB 3.2 Gen 2 Type-A ports (red) *1 x USB Type-C port, with USB 3.2 Gen 2x2 support Interní porty: *1 x 24-pin ATX main power connector *2 x 8-pin ATX 12V power connectors *1 x CPU fan header *1 x water cooling CPU fan header *3 x system fan headers *1 x CPU cooler LED strip/RGB LED strip header *2 x addressable LED strip headers *2 x RGB LED strip headers *4 x SATA 6Gb/s connectors *4 x M.2 Socket 3 connectors *1 x front panel header *1 x front panel audio header *1 x USB Type-C header, with USB 3.2 Gen 2x2 support *2 x USB 3.2 Gen 1 headers *2 x USB 2.0/1.1 headers *1 x THB_U4 add-in card connector *1 x Trusted Platform Module header (For the GC-TPM2.0 SPI/GC-TPM2.0 SPI 2.0 module only) *1 x power button *1 x reset button *1 x Clear CMOS button *1 x reset jumper *1 x Clear CMOS jumper Externí porty: *1 x Q-Flash Plus button *2 x SMA antenna connectors (2T2R) *1 x HDMI port *6 x USB 3.2 Gen 1 ports *4 x USB 2.0/1.1 ports *2 x USB 3.2 Gen 2 Type-A ports (red) *1 x USB Type-C port, with USB 3.2 Gen 2x2 support *1 x RJ-45 port *3 x audio jacks BIOS: AMI UEFI BIOS, 1 x 256 Mbit flash Stránka výrobce: http://www.gigabyte.com/Motherboard/X670-AORUS-ELITE-AX-rev-10#kf
AMD Socket AM5: Podporuje procesory AMD Ryzen™ řady 7000 Bezkonkurenční výkon: Dvojité 16*+2+2fázové digitální řešení VRM Dual Channel DDR5: 4*SMD DIMM s podporou AMD EXPO™ a Intel ® XMP Memory Module Úložiště nové generace: 1*PCIe 5.0 x4 a 3*PCIe 4.0 x4 M.2 konektory Mega-Heatpipe a M.2 Thermal Guard: Pro zajištění stability napájení VRM a výkonu 25110 PCIe 5.0 M.2 SSD EZ-Latch: PCIe x16 slot a M.2 konektory s rychloupínacím a bezšroubovým designem Rychlé sítě: 2,5 GbE LAN & Wi-Fi 6E 802.11ax Rozšířená konektivita: HDMI, Dual USB-C ® 20 Gbps a připravovaná podpora GIGABYTE USB4 AIC Smart Fan 6: Obsahuje více teplotních senzorů, hybridní hlavice ventilátoru se ZASTAVENÍM VENTILÁTORU Q-Flash Plus:Aktualizujte BIOS bez instalace CPU, paměti a grafické karty
GIGABYTE X670 AORUS ELITE AX. Výrobce procesoru: AMD, Patice procesoru: Zásuvka AM5, Kompatibilní procesory: AMD Ryzen™ 7. Podporované typy paměti: DDR5-SDRAM, Maximální vnitřní paměť: 192 GB, Typ paměťových slotů: DIMM. Podporovaná rozhraní úložiště: M.2, SATA II, Podporované typy úložišť: HDD & SSD, Úrovně RAID: 0, 1, 10. Typ rozhraní Ethernetu: 2.5 Gigabit Ethernet, Wi-Fi standard: Wi-Fi 6E (802.11ax), Standardy Wi-Fi: 802.11a, 802.11b, 802.11g, Wi-Fi 4 (802.11n), Wi-Fi 5 (802.11ac), Wi-Fi 6 (802.11ax), Wi-Fi 6E.... Komponent pro: PC, Typ základní desky: ATX, Řada čipsetu základní desky: AMD
Chipset: AMD X670 Rozměrový formát: ATX Form Factor; (30.5cm x 24.4cm) Podpora pro procesory: AMD Ryzen 7000 Series Processors Patice procesoru: AM5 Pozice na paměti: 4 x DDR5 DIMM, Dual channel memory architecture Podpora pro paměti: DDR5 6666(OC) / 6600(OC) / 6400(OC) / 6200(OC) / 6000(OC) / 5600(OC) / 5200 / 4800 / 4400 MT/s memory modules Max.velikost operační paměti: 128 GB (32 GB single DIMM capacity) Podpora pro paměti typu: non-ECC, XMP Grafické výstupy: (na základě procesoru) *1 x HDMI 2.1 port, maximální rozlišení 4096x2160@60 Hz Zvuková karta: Realtek Audio CODEC *2/4/5.1/7.1-channel Síťová karta: *Realtek 2.5GbE LAN chip (2.5 Gbps/1 Gbps/100 Mbps) *AMD Wi-Fi 6E RZ616 a, b, g, n, ac, ax *Bluetooth 5.2 Rozšiřující sloty: *1 x PCI Express x16 slot, supporting PCIe 4.0 and running at x16 (PCIEX16) *1 x PCI Express x16 slot, supporting PCIe 4.0 and running at x4 (PCIEX4) *1 x PCI Express x16 slot, supporting PCIe 3.0 and running at x2 (PCIEX2) RAID řadič: RAID 0, RAID 1, and RAID 10 SATA: 4 x SATA 6Gb/s connectors M.2: 4 x M.2 Socket 3 connectors USB: ¨ *Interní: *1 x USB Type-C header, with USB 3.2 Gen 2x2 support *2 x USB 3.2 Gen 1 headers *2 x USB 2.0/1.1 headers *Externí: *6 x USB 3.2 Gen 1 ports *4 x USB 2.0/1.1 ports *2 x USB 3.2 Gen 2 Type-A ports (red) *1 x USB Type-C port, with USB 3.2 Gen 2x2 support Interní porty: *1 x 24-pin ATX main power connector *2 x 8-pin ATX 12V power connectors *1 x CPU fan header *1 x water cooling CPU fan header *3 x system fan headers *1 x CPU cooler LED strip/RGB LED strip header *2 x addressable LED strip headers *2 x RGB LED strip headers *4 x SATA 6Gb/s connectors *4 x M.2 Socket 3 connectors *1 x front panel header *1 x front panel audio header *1 x USB Type-C header, with USB 3.2 Gen 2x2 support *2 x USB 3.2 Gen 1 headers *2 x USB 2.0/1.1 headers *1 x THB_U4 add-in card connector *1 x Trusted Platform Module header (For the GC-TPM2.0 SPI/GC-TPM2.0 SPI 2.0 module only) *1 x power button *1 x reset button *1 x Clear CMOS button *1 x reset jumper *1 x Clear CMOS jumper Externí porty: *1 x Q-Flash Plus button *2 x SMA antenna connectors (2T2R) *1 x HDMI port *6 x USB 3.2 Gen 1 ports *4 x USB 2.0/1.1 ports *2 x USB 3.2 Gen 2 Type-A ports (red) *1 x USB Type-C port, with USB 3.2 Gen 2x2 support *1 x RJ-45 port *3 x audio jacks BIOS: AMI UEFI BIOS, 1 x 256 Mbit flash Stránka výrobce: http://www.gigabyte.com/Motherboard/X670-AORUS-ELITE-AX-rev-10#kf
Prodejce i výrobce si vyhrazuje právo změny parametrů či vlastností bez předchozího upozornění.
Chcete-li mít ohledně konkrétních parametrů aktuální informace kontaktujte nás.
Pozdější reklamace vlastností je zbytečnou komplikací pro obě strany.
