XtendLan WM-6U-66-BLACK

Rozvaděč je vhodný pro instalaci datových a telekomunikačních zařízení.

Univerzální jednodílné rozvaděče jsou určené pro montáž na zeď. Rozvaděče jsou výborně řemeslně zpracovány a mají elegantní vzhled. Jejich připevnění je snadné díky přibalenému patentovanému montážnímu panelu. Vyrobeny jsou z válcované oceli, nosné části jsou z oceli tloušťky 1,5mm, ostatní z 1,2 mm ocelového plechu. Konstrukce dovoluje statickou zátěž 60kg. Dodává se s montážní sadou.

ZÁKLADNÍ SPECIFIKACE

Formát rozvaděče: 19"

Kapacita: 6U

Stupeň krytí: IP20

Rozměry: 600 x 600 x 368 mm (šířka x hloubka x výška)

Provedení: dveře - bezpečnostní kalené sklo, kouřové, zaměnitelný směr otevírání, uzamykatelné zádní kryt - plný boční kryt - plný, snadno odnímatelný, možné vybavit zámkem horní kryt - perforovaný, s pozicemi pro dva ventilátory

Barva: černá, RAL9004

Další vlastnosti

• součástí rozvaděče jsou čtyři posuvné vertikální lišty s perforací pro uchycení instalovaných zařízení
• spojovací materiál (klecové matice, podložky, šrouby) je přibalen k rozvaděči
• v dolní části rozvaděče je umístěn zemnící bod pro připojení zemnícího vodiče
• v horní a spodní části rozvaděče jsou umístěny prostupy pro kabeláž a jsou zakryty záslepkami
• splňuje mezinárodní standard IEC 60297-2

---

Montážní návod (cz)

---

Upozornění: Při přijímání zásilky je nutná její kontrola pro případ poškození či nekompletnosti zásilky. Postupujte dle pokynů pro příjem balíku, které zajistí řádné a včasné vyřešení případných škod na zásilce.

---

19“ nástěnný datový rozvaděč se skleněnými dveřmi a odnímatelnými bočnicemi. Pevná svařovaná konstrukce, skelet z ocelového plechu, černá barva. Vhodné pro malé sítě nebo koncová místa velkých sítí.

Typ rozvaděče	nástěnný
Provedení	složený
Barva	černá, RAL9004
Přední lišty	ano
Zadní lišty	ano
Počet pozic U	6U
Výška	368 mm
Hloubka	600 mm
Šířka	600 mm
Maximální zátížení rozvaděče	60 kg
Přední dveře	sklo, zámek
Odnímatelné bočnice	ano
Uzamykatelné bočnice	nutno doplnit zámek
Ventilace	pasivní
Možnost instalace ventilátoru	ano, do vrchní části
Otvory pro vstup kabeláže	horní, spodní
Instalace rozvaděče	na zeď, postavit
Zemnící bod	ano
Šířka pro boční uchycení	490 mm

XtendLan WM-6U-66-BLACK Rozvaděč je vhodný pro instalaci datových a telekomunikačních zařízení. Univerzální jednodílné rozvaděče jsou určené pro montáž na zeď. Rozvaděče jsou výborně řemeslně zpracovány a mají elegantní vzhled. Jejich připevnění je snadné díky přibalenému patentovanému montážnímu panelu. Vyrobeny jsou z válcované oceli, nosné části jsou z oceli tloušťky 1,5mm, ostatní z 1,2 mm ocelového plechu. Konstrukce dovoluje statickou zátěž 60kg. Dodává se s montážní sadou. ZÁKLADNÍ SPECIFIKACE Formát rozvaděče: 19" Kapacita: 6U Stupeň krytí: IP20 Rozměry: 600 x 600 x 368 mm (šířka x hloubka x výška) Provedení: dveře - bezpečnostní kalené sklo, kouřové, zaměnitelný směr otevírání, uzamykatelné zádní kryt - plný boční kryt - plný, snadno odnímatelný, možné vybavit zámkem horní kryt - perforovaný, s pozicemi pro dva ventilátory Barva: černá, RAL9004 Další vlastnosti součástí rozvaděče jsou čtyři posuvné vertikální lišty s perforací pro uchycení instalovaných zařízení spojovací materiál (klecové matice, podložky, šrouby) je přibalen k rozvaděči v dolní části rozvaděče je umístěn zemnící bod pro připojení zemnícího vodiče v horní a spodní části rozvaděče jsou umístěny prostupy pro kabeláž a jsou zakryty záslepkami splňuje mezinárodní standard IEC 60297-2 Montážní návod (cz) Upozornění: Při přijímání zásilky je nutná její kontrola pro případ poškození či nekompletnosti zásilky. Postupujte dle pokynů pro příjem balíku, které zajistí řádné a včasné vyřešení případných škod na zásilce.

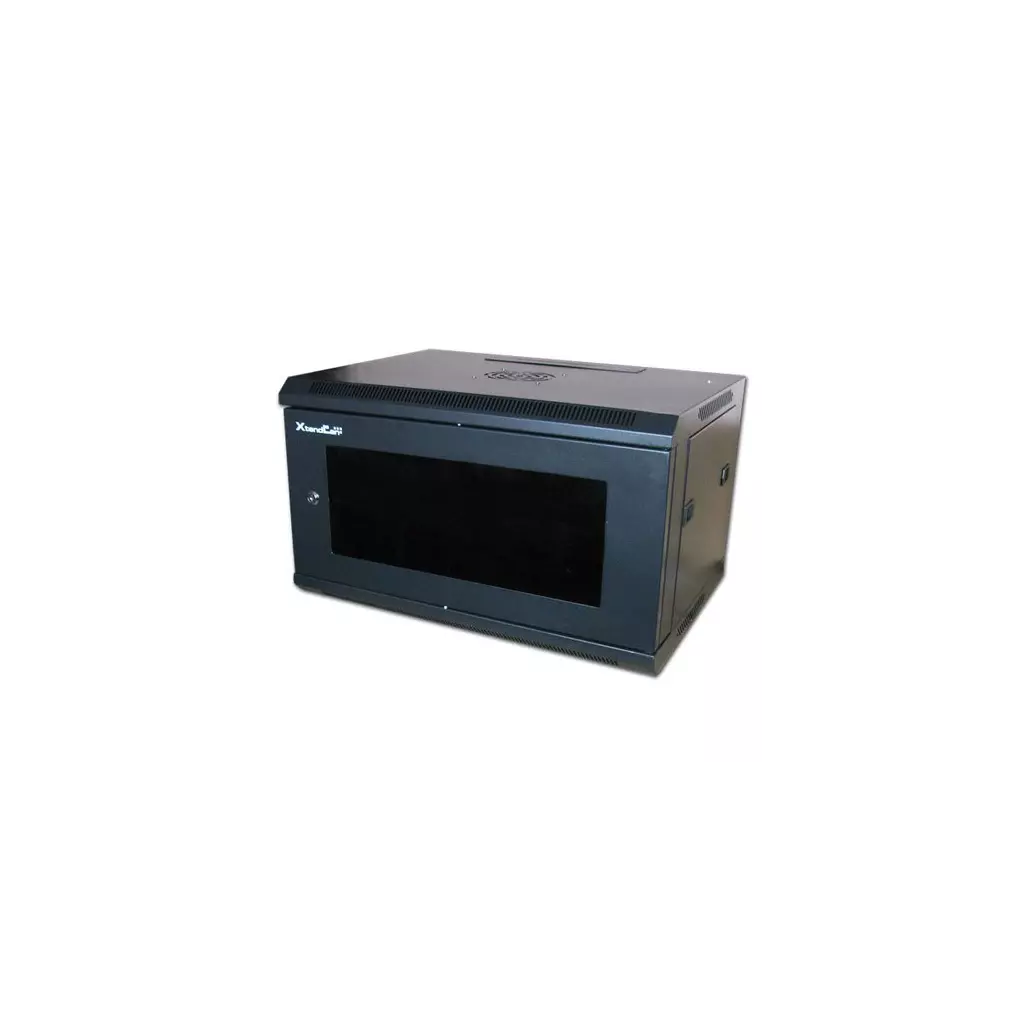

XtendLan 19" nástěnný rozvaděč 6U

šířka 600mm, hloubka 600mm, nosnost 60 kg, skleněné kouřové dveře, svařovaná konstrukce, černý

Univerzální jednodílné rozvaděče jsou určené pro montáž na zeď. Rozvaděče jsou výborně řemeslně zpracovány a mají elegantní vzhled. Jejich připevnění je snadné díky přibalenému patentovanému montážnímu panelu. Vyrobeny jsou z válcované oceli, nosné části jsou z oceli tloušťky 1,5mm, ostatní z 1,2 mm ocelového plechu. Konstrukce dovoluje statickou zátěž 60kg. Dodává se s montážní sadou. Provedení: dveře - bezpečnostní kalené sklo, zaměnitelný směr otevírání, uzamykatelné zádní kryt - plný boční kryt - plný, snadno odnímatelný, možné vybavit zámkem horní kryt - perforovaný, s pozicemi pro dva ventilátory

• součástí rozvaděče jsou čtyři posuvné vertikální lišty s perforací pro uchycení instalovaných zařízení
• spojovací materiál (klecové matice, podložky, šrouby) je přibalen k rozvaděči
• v dolní části rozvaděče je umístěn zemnící bod pro připojení zemnícího vodiče
• v horní a spodní části rozvaděče jsou umístěny prostupy pro kabeláž a jsou zakryty záslepkami
• splňuje mezinárodní standard IEC 60297-2

Technické specifikace:
Rozměr:	19"
Výška:	6U (368 mm)
Šířka:	600 mm
Hloubka:	600 mm
Materiál:	válcovaná ocel
Tloušťka:	nosná část 1,5 mm ostatní 1,2 mm
Povrchová úprava:	černá, RAL9004
Maximální zátěž:	60 kg
