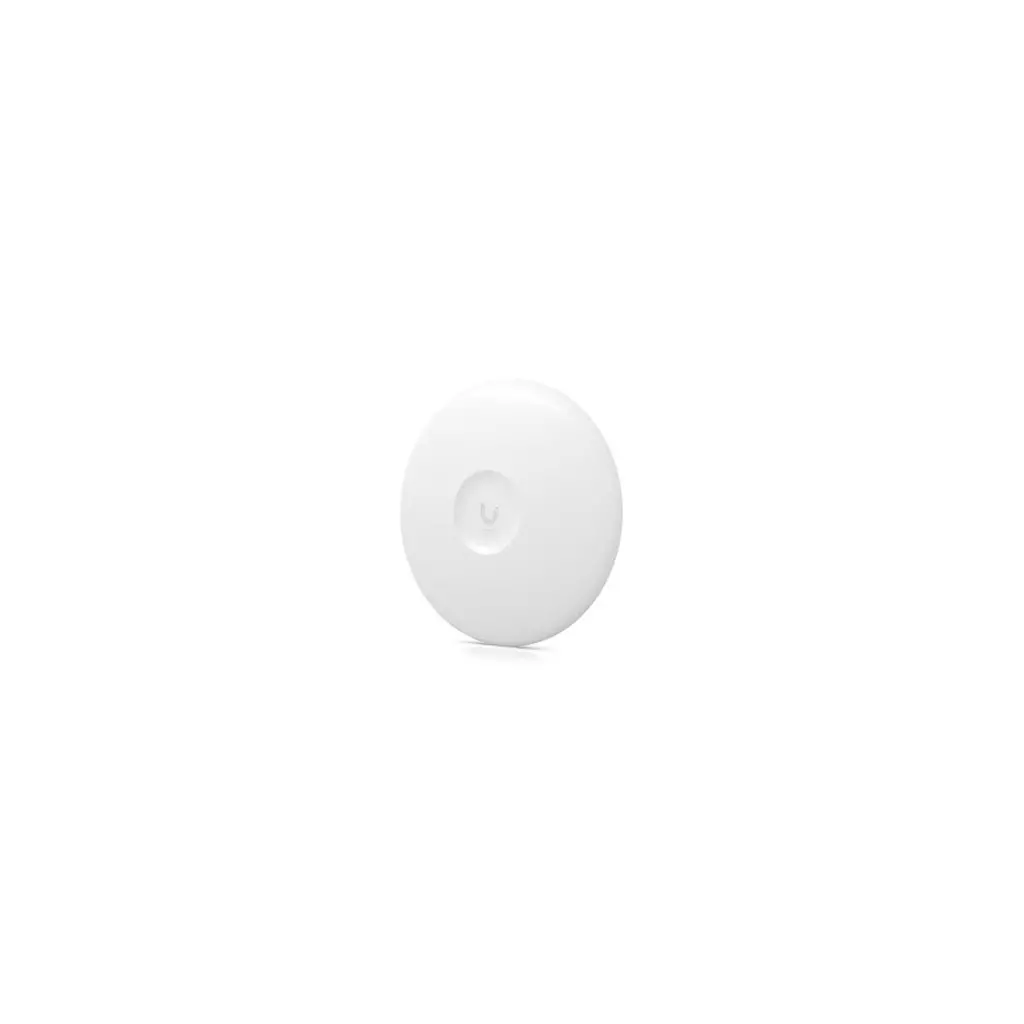

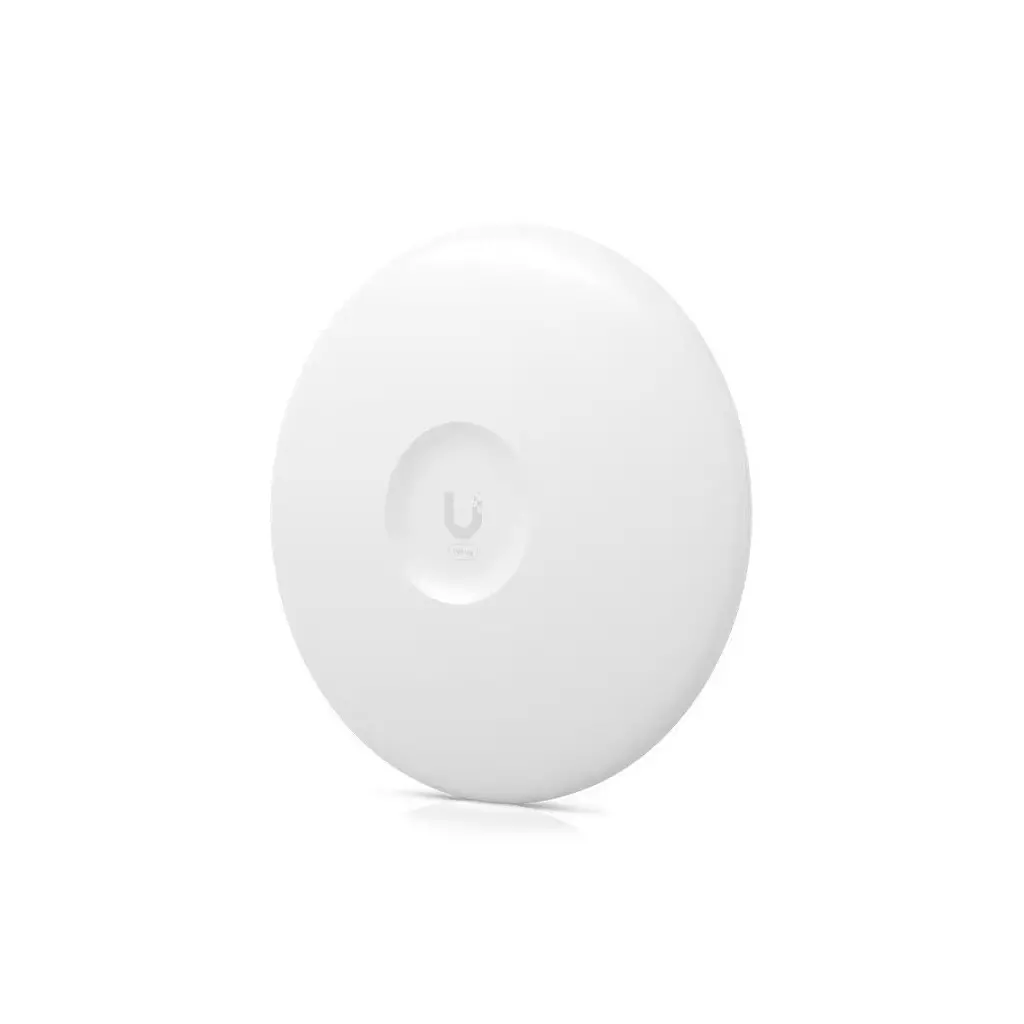

Ubiquiti Wave-Pro Wave Pro

Model: Wave Professional Typ zařízení: Anténa Procesor: Quad-core ARM Cortex-A53 1.4 GHz Paměť: DDR3L 512 MB Síťové standardy: 802.11ax (WiFi 6) Celková propustnost: 5,4 Gb/s (2,7 Gb/s duplex) Rozsah: *PtP: Až 15 km *PtMP: Až 8 km (Wave AP), až 6 km (Wave AP Micro) Provozní frekvence: 57 až 71 GHz Šířka pásma: 2160, 1080 MHz Rychlost drátového přenosu: *RJ-45 - 2.5 GbE *SFP+ - 10G Optika: Ano GPS: Ano Konektory: *2x RJ-45 *1x SFP+ Služby: UISP, ping watchdog, NTP klient, SNMP Zabezpečení: WPA2-PSK (AES) PoE: Ano Napájení: 26 W Certifikace: FCC, IC, CE Provozní teplota: -40 to 60° C Rozměry: 424.4 x 424.4 x 166.2 mm Hmotnost: 4 kg Záruka: 2 roky

Ubiquiti UISP Wave Professional

Wave-Pro je 60GHz venkovní jednotka určená pro PtMP (Point-to-Multipoint) a PtP spoje s Wave technologií. Je kompatibilní s klientskými přístupovými body (Wave AP a Wave AP Micro). Dosah jednotky až 15 km v PtP módu, až 8 km v PtMP módu, zisk 46 dBi, výkon rádia (TX) 9 dBm a celková propustnost je 5,4 Gbps (2,7 Gbps duplex). Stanice Wave Professional je dále vybavena výkonným záložním 5GHz rádiem, které zajišťuje nepřerušované připojení. Jednotka je také vybavena Bluetooth rozhraním pro správu, takže ji lze snadno nastavit a konfigurovat pomocí aplikace UISP Mobile.

Funkce:

• Wave technologie, PtMP jednotka/stanice & PtP režim
• Quad ARM Cortex-A53 (1,4 GHz) + 512 MB DDR3L
• Záložní připojení 5 GHz (802.11ax Wi-Fi 6)
• Dosah spojení až 15 km v PtP módu, v PtMP módu až 8 km (Wave AP) a až 6 km (Wave AP Micro)
• Podpora bridge/router režimu (router pouze v PtMP módu)
• Celková propustnost 5,4 Gbps (2,7 Gbps duplex)
• Integrovaná GPS & Bluetooth
• Podpora plánování připojení prostřednictvím ISP Design Center
• Ergonomická přepravní rukojeť
• Precizní držák pro přesné vyrovnání
• Montáž na sloup (⌀ 25 až 76,2 mm)

Správa pomocí aplikace UISP: verze 2.3.0 nebo novější

Součástí balení je Gigabit napájecí PoE injektor 48 V (0,65 A).

ZÁKLADNÍ SPECIFIKACE

Frekvenční pásmo: 60 GHz (provozně 57–71 GHz), 5 GHz záloha Propustnost: 5,4 Gbps (2,7 Gbps duplex) Rozhraní: 2× 2,5GbE RJ-45, 1× 10G SFP+, Wave technologie Zisk antény: 46 dBi (22 dBi pro 5 GHz zálohu) Azimut a elevace (šířka paprsku): 3 dB: 1,3°; 3 dB: 1,3° Podpora PoE: ano, pasivní PoE 48 V nebo 24 V Max. dosah: 15 km (PtP), 8 km (PtMP) Výkon rádia (TX): 9 dBm (60 GHz), 27 dBm (5 GHz) Odolnost proti povětrnostním vlivům: IPX6 Rozměry: 424,4 × 424,4 × 166,2 mm Hmotnost: 2,8 kg (4 kg s držákem) Barva: bílá

---

Provoz 60GHz spoje v ČR je možný pouze v souladu s platným všeobecným oprávněním VO-R/12/03.2021-3. Skutečný dosah spoje závisí na místní regulaci v daném státu a lokálních podmínkách.

---

Manuál (montážní návod): https://dl.ui.com/qig/wave-pro/

---

Ubiquiti Wave Professional je zařízení, které může pracovat jako point-to-point (PtP) most. Může vysílat na vzdálenost až 15 km v PtP módu, a jako PtMP Wave Access Point až 8 km, nebo jako Wave AP Micro pouze 6 km. Obsahuje 2 LAN porty s rychlostí až 2,5 Gb/s a 2 LAN/WAN porty též s rychlostí 2,5 Gb/s. Zařízení je chráněno před vodou a prachem s hodnocením IPX6 a odolává větru rychlostí až 200 km/h. Kvalitní zabezpečení je zajištěno šifrováním WPA2 AES. Klíčové vlastnosti Vysílací dosah až 8 km v módu PtMP Wave Access Point až 6 km v módu Wave AP Micro. Obsahuje 2 LAN porty s rychlostí až 2,5 Gb/s a 2 LAN/WAN porty též s rychlostí 2,5 Gb/s. Ochrana zařízení proti vodě a prachu s hodnocením IPX6. Odolnost vůči větru až 200 km/h.

(5 let)

Ubiquiti Wave Professional je 60 GHz venkovní jednotka určená pro PtP (Point-to-Point) i PtMP připojení(Point-to-Multipoint) s rychlostí až 5,4 Gb/s. Jednotka je vybavena 5GHz zálohou s rychlostí 800+ Mb/s pro zachování konektivity i v nepříznivém počasí. Jednotka má 2x LAN porty s rychlostí 2,5 Gb/s a jeden SFP+ port s rychlostí až 10 Gb/s. Dosah jednotky V režimu PtMP až *8 km při připojení na Wave AP nebo až *6km v kombinaci s Wave AP Micro V režimu PtP až *15 km *vzdálenost je závislá na celkovém vyzářeném výkonu, který se může v jednotlivých státech lišit Legislavita v ČR Instalování a provozování pojítka je potřeba vykonávat v souladu s platným všeobecným oprávněním. Wave-Pro je certifikováno podle normy ETSI EN 303 722 a určeno pro pevné vysokorychlostní spoje typu bod-bod nebo jako klientská stanice v instalaci bod-multibod. Provoz těchto zařízení je tak možný podle VO-R/12, řádků d4, d5 a d6 tabulky b) technické parametry stanic. Před uvedením do provozu je třeba zaregistrovat na stránce: rlan.ctu.cz/cs Klíčové vlastnosti - 60 GHz radio s rychlostí až 5,4 Gb/s - 5 GHz až 800Mb/s záloha v případě nepřízně počasí - 2x 2,5 GB/s ETH a SFP+ port - Integrovaná GPS a Bluetooth Obsah balení - Zařízení - PoE adaptér 48V - Napájecí kabel

Ubiquiti Wave Professional je 60 GHz venkovní jednotka určená pro PtP (Point-to-Point) i PtMP připojení(Point-to-Multipoint) s rychlostí až 5,4 Gb/s. Jednotka je vybavena 5GHz zálohou s rychlostí 800+ Mb/s pro zachování konektivity i v nepříznivém počasí. Jednotka má 2x LAN porty s rychlostí 2,5 Gb/s a jeden SFP+ port s rychlostí až 10 Gb/s.

Dosah jednotky

• V režimu PtMP až *8 km při připojení na Wave AP nebo až *6km v kombinaci s Wave AP Micro
• V režimu PtP až *15 km

*vzdálenost je závislá na celkovém vyzářeném výkonu, který se může v jednotlivých státech lišit

Legislativa v ČR

Instalování a provozování pojítka je potřeba vykonávat v souladu s platným všeobecným oprávněním. Wave-Nano je certifikováno podle normy ETSI EN 303 722 a určeno jako klient v instalacích bod - multibod. Provoz těchto zařízení je tak možný podle VO-R/12, řádku d4 tabulky b) technické parametry stanic.

• Všeobecné oprávnění č. VO-R/12

Před uvedením pojítka do provozu je třeba jej nejprve zaregistrovat na portálu https://rlan.ctu.gov.cz/ v souladu s VO-R/12.

Klíčové vlastnosti

• 60 GHz radio s rychlostí až 5,4 Gb/s
• 5 GHz až 800Mb/s záloha v případě nepřízně počasí
• 2x 2,5 GB/s ETH a SFP+ port
• Integrovaná GPS a Bluetooth

Obsah balení

• Zařízení
• PoE adaptér 48V
• Napájecí kabel

Wave-Pro je 60 GHz venkovní jednotka určená pro PtP (Point-to-Point) i PtMP připojení(Point-to-Multipoint) s rychlostí až 5,4 Gb/s. Jednotka je vybavena 5GHz zálohou s rychlostí 800+ Mb/s pro zachování konektivity i v nepříznivém počasí. Jednotka má 2x LAN porty s rychlostí 2,5 Gb/s a jeden SFP+ port s rychlostí až 10 Gb/s.. Funkce a vlastnosti: • Wave technologie, PtMP jednotka/stanice & PtP režim • Quad ARM Cortex-A53 (1,4 GHz) + 512 MB DDR3L • Záložní připojení 5 GHz (802.11ax Wi-Fi 6) • Dosah spojení až 15 km v PtP módu, v PtMP módu až 8 km (Wave AP) a až 6 km (Wave AP Micro) • Podpora bridge/router režimu (router pouze v PtMP módu) • Celková propustnost 5,4 Gbps (2,7 Gbps duplex) • Integrovaná GPS & Bluetooth • Podpora plánování připojení prostřednictvím ISP Design Center • Ergonomická přepravní rukojeť • Precizní držák pro přesné vyrovnání • Montáž na sloup (? 25 až 76,2 mm) • Nastavení přes web management a bluetooth - UISP mobilní aplikaci Obsah balení: • Zařízení • Držák s jemným lazením • Napájecí PoE adaptér 48 V/0,65 A • Napájecí kabel Technické specifikace: Frekvenční pásmo: 60 GHz (provozně 57–71 GHz), 5 GHz záloha Propustnost: 5,4 Gbps (2,7 Gbps duplex) Rozhraní: 2× 2,5GbE RJ-45, 1× 10G SFP+, Wave technologie Zisk antény: 46 dBi (22 dBi pro 5 GHz zálohu) Azimut a elevace (šířka paprsku): 3 dB: 1,3°; 3 dB: 1,3° Podpora PoE: ano, pasivní PoE 48 V nebo 24 V Max. dosah: 15 km (PtP), 8 km (PtMP) Výkon rádia (TX): 9 dBm (60 GHz), 27 dBm (5 GHz) Odolnost proti povětrnostním vlivům: IPX6 Rozměry: 424,4 × 424,4 × 166,2 mm Hmotnost: 2,8 kg (4 kg s držákem) Barva: bílá Upozornění: Výrobce UBIQUITI nevztahuje záruku na zařízení poškozená přepětím. Zařízení je třeba na vstupech adekvátně chránit proti indukovanému elektrostatickému přepětí či přepěťovým špičkám na silovém vedení. Při venkovních instalacích je třeba používat stíněnou kabeláž (FTP/SFTP), příslušné přepěťové ochrany (pokud nejsou integrovány) a provést korektní a efektivní uzemnění. Firmware Recovery V případě, že zařízení přestane odpovídat (tkzv. "zatuhne") se přesvědčte, že softwarová nestabilita není odstranitelná k tomu určenou uživatelskou utilitou výrobce. Příslušná Discovery utilita i průvodce obnovou firmware naleznete v Souvisejících odkazech níže na stránce. Legislativa Provoz v ČR v souladu s aktualizovaným Všeobecným oprávněním VO-R/12/12.2019-10. Související odkazy: • Znění VO-R/12/12.2019-10 • Registrační portál ČTÚ

Wave Professional je 60 GHz PtP i PtMP zařízení s vestavěnou 5GHz zálohou (Wi-Fi 6 - 802.11ax) od Ubiquiti Networks s dosahem až do vzdálenosti 15 km a je ideální pro poskytovatele internetových služeb na překlenutí delších vzdáleností. Velice kompaktní a odolný zařízení je také vybaveno integrovanou GPS, Bluetooth pro jednoduché prvotní nastavení z mobilu přes UISP mobilní aplikaci, dvěma 2.5 Gigabitovými LAN porty (první s podporou PoE) a jedním optickým SFP+ portem. Zařízení podporuje mód Bridge i Router (Router pouze v PtMP režimu) a v 60GHz spektru podporuje 1080 i 2160 MHz šířku kanálu. Maximální udávaná propustnost výrobcem při 16 QAM je 5.4 Gbps (2.7 Gbps Full duplex).

Klíčové vlastnosti

• Kompaktní rozměry - 424 × 424 × 166 mm
• Spektrum 60 GHz s nízkým rušením - 57 až 71 GHz
• Dosah až 15 km v módu PtP (2x Wave Pro)
• Dosah až 8 km v módu PtMP (Wave AP)
• Dosah až 6 km v módu PtMP (Wave AP Micro)
• Propustnost 5.4 Gbps (2.7 Gbps FD)
• Podporuje poloviční šířku kanálů pro dosažení delší vzdálenosti nebo vyšší dostupnosti za horšího počasí
• Podporované kanály: 58320, 59400, 60480, 61560, 62640, 63720, 64800, 65880, 66960, 68040, 69120, 70200 MHz - závisí na místě použití
• (2) 2.5 Gigabitový LAN port - první s podporou pasivního PoE (24 nebo 48 V DC)
• Optický SFP+ port s rychlostí až 10 Gbps
• Vestavěná GPS
• Nastavení přes web management a bluetooth - UISP mobilní aplikaci
• Precizní držák s jemným laděním

Legislavita v ČR

Instalování a provozování pojítka je potřeba vykonávat v souladu s platným všeobecným oprávněním. Zařízení je certifikováno podle normy ETSI EN 302 217 a určeno pro pevné vysokorychlostní spoje typu bod-bod. Provoz těchto zařízení je tak možný podle všeobecného oprávění č. VO-R/12, řádků d5 a d6 tabulky b) technické parametry stanic. Před uvedením do provozu je třeba zaregistrovat zařízení na stránce rlan.ctu.cz.

Obsah balení

• Zařízení
• Držák s jemným laděním
• Napájecí PoE adaptér 48 V / 0,65 A
• Napájecí kabel

Ubiquiti UISP Wave Professional

Wave-Pro je 60GHz venkovní jednotka určená pro PtMP (Point-to-Multipoint) a PtP spoje s Wave technologií. Je kompatibilní s klientskými přístupovými body (Wave AP a Wave AP Micro). Dosah jednotky až 15 km v PtP módu, až 8 km v PtMP módu, zisk 46 dBi, výkon rádia (TX) 9 dBm a celková propustnost je 5,4 Gbps (2,7 Gbps duplex). Stanice Wave Professional je dále vybavena výkonným záložním 5GHz rádiem, které zajišťuje nepřerušované připojení. Jednotka je také vybavena Bluetooth rozhraním pro správu, takže ji lze snadno nastavit a konfigurovat pomocí aplikace UISP Mobile.

Funkce:

• Wave technologie, PtMP jednotka/stanice & PtP režim
• Quad ARM Cortex-A53 (1,4 GHz) + 512 MB DDR3L
• Záložní připojení 5 GHz (802.11ax Wi-Fi 6)
• Dosah spojení až 15 km v PtP módu, v PtMP módu až 8 km (Wave AP) a až 6 km (Wave AP Micro)
• Podpora bridge/router režimu (router pouze v PtMP módu)
• Celková propustnost 5,4 Gbps (2,7 Gbps duplex)
• Integrovaná GPS & Bluetooth
• Podpora plánování připojení prostřednictvím ISP Design Center
• Ergonomická přepravní rukojeť
• Precizní držák pro přesné vyrovnání
• Montáž na sloup (⌀ 25 až 76,2 mm)

Správa pomocí aplikace UISP: verze 2.3.0 nebo novější

Součástí balení je Gigabit napájecí PoE injektor 48 V (0,65 A).

ZÁKLADNÍ SPECIFIKACE

Frekvenční pásmo: 60 GHz (provozně 57–71 GHz), 5 GHz záloha Propustnost: 5,4 Gbps (2,7 Gbps duplex) Rozhraní: 2× 2,5GbE RJ-45, 1× 10G SFP+, Wave technologie Zisk antény: 46 dBi (22 dBi pro 5 GHz zálohu) Azimut a elevace (šířka paprsku): 3 dB: 1,3°; 3 dB: 1,3° Podpora PoE: ano, pasivní PoE 48 V nebo 24 V Max. dosah: 15 km (PtP), 8 km (PtMP) Výkon rádia (TX): 9 dBm (60 GHz), 27 dBm (5 GHz) Odolnost proti povětrnostním vlivům: IPX6 Rozměry: 424,4 × 424,4 × 166,2 mm Hmotnost: 2,8 kg (4 kg s držákem) Barva: bílá

---

Provoz 60GHz spoje v ČR je možný pouze v souladu s platným všeobecným oprávněním VO-R/12/03.2021-3. Skutečný dosah spoje závisí na místní regulaci v daném státu a lokálních podmínkách.

---

Manuál (montážní návod): https://dl.ui.com/qig/wave-pro/

---

Ubiquiti Wave Professional. Maximální přenosová rychlost: 2500 Mbit/s, Maximální přenosová vzdálenost: 15000 m. Konstrukce antény: Vnitřní, Typ antény: Vnitřní, Úroveň zisku antény (max): 46 dBi. Wi-fi pásmo: Jedno pásmo (5 GHz), Wi-Fi standard: Wi-Fi 6 (802.11ax), Frekvenční pásmo: 57 - 71 GHz. Přenosová rychlost sítě Ethernet: 2500 Mbit/s, Síťové standardy: IEEE 802.11ax. Technologie propojení: Kabelový a bezdrátový

Ubiquiti Wave Professional. Maximální přenosová rychlost: 2500 Mbit/s, Maximální přenosová vzdálenost: 15000 m. Konstrukce antény: Vnitřní, Typ antény: Vnitřní, Úroveň zisku antény (max): 46 dBi. Wi-fi pásmo: Jedno pásmo (5 GHz), Wi-Fi standard: Wi-Fi 6 (802.11ax), Frekvenční pásmo: 57 - 71 GHz. Přenosová rychlost sítě Ethernet: 2500 Mbit/s, Síťové standardy: IEEE 802.11ax. Technologie propojení: Kabelový a bezdrátový
