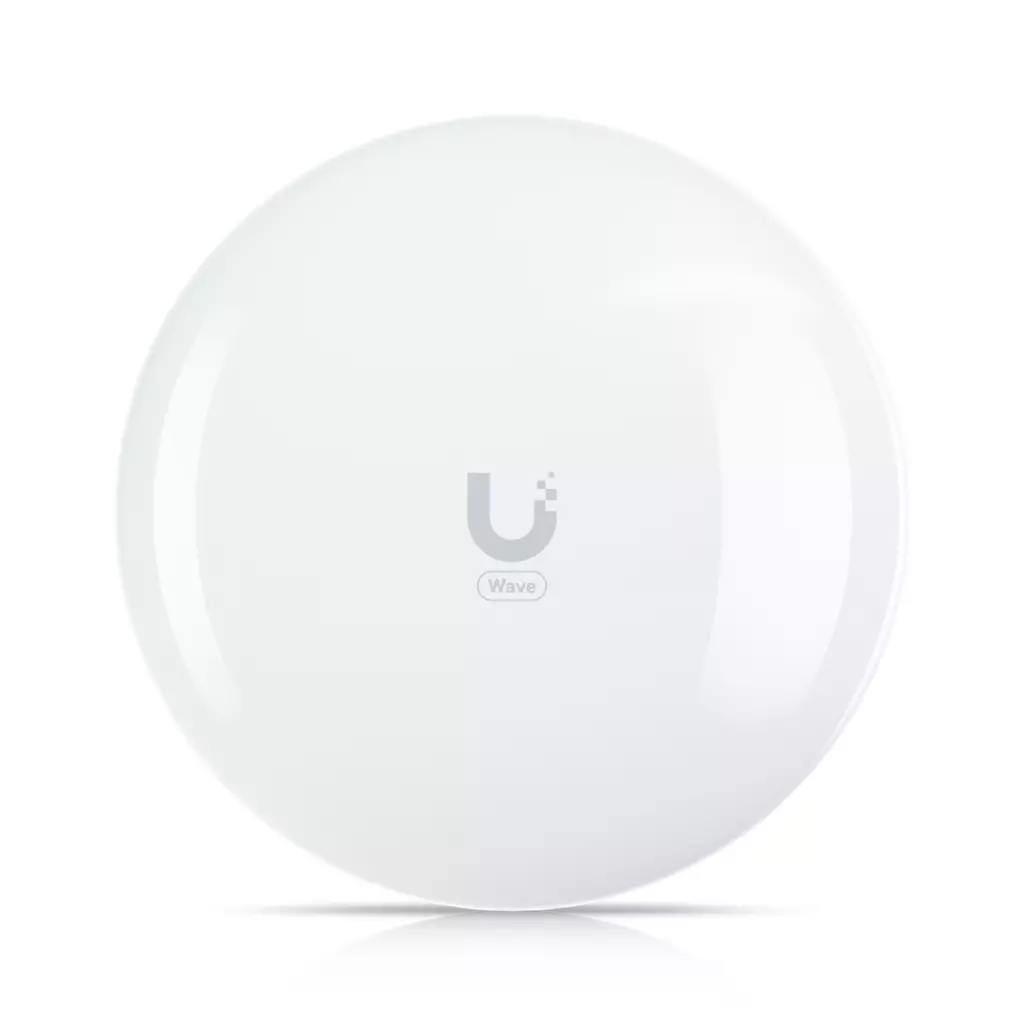

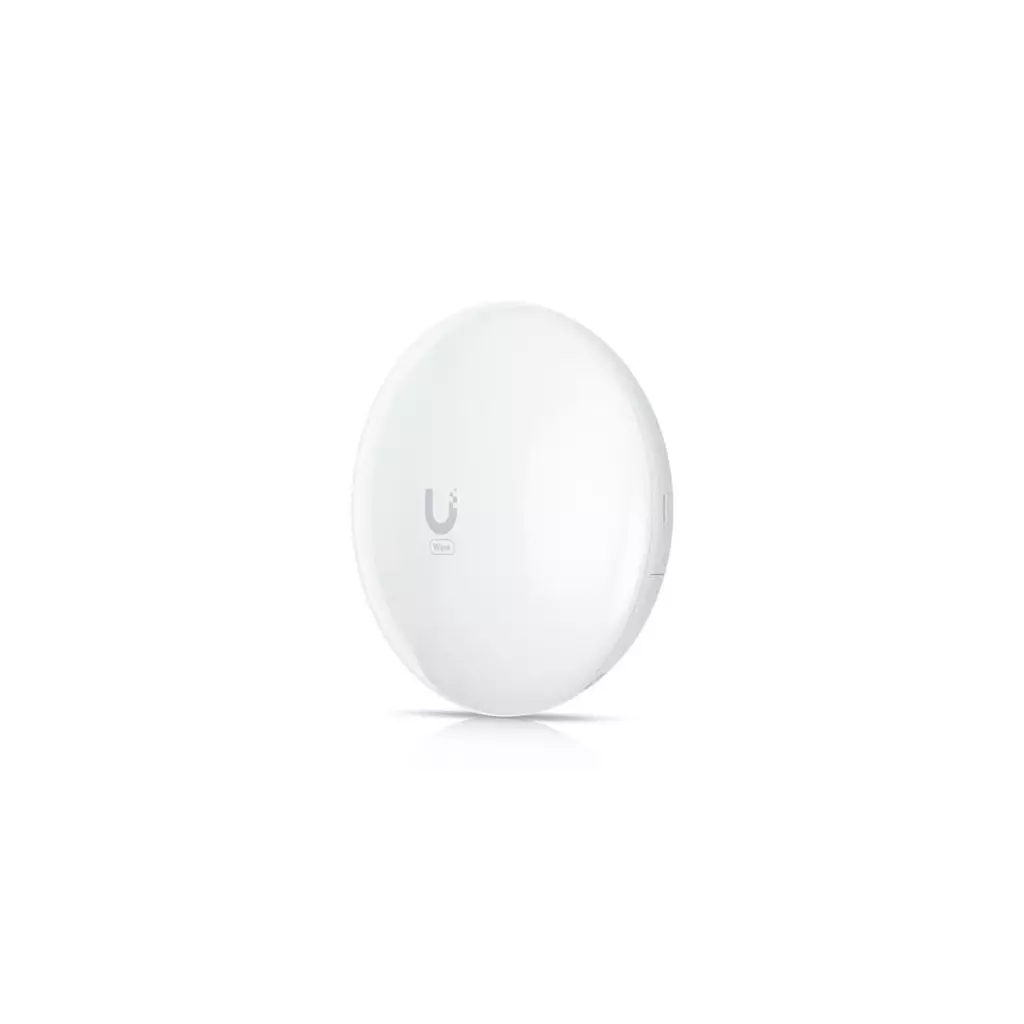

Ubiquiti Wave Pico - 60GHz PtP/PtMP klient, 27.7 dBi, 5GHz záloha, propustnost 2 Gbps
Popis produktu:
Wave-Pico je 60GHz venkovní jednotka určená pro PtMP (Point-to-Multipoint) a PtP spoje s Wave technologií. Je kompatibilní s klientskými přístupovými body (Wave AP a Wave AP Micro). Dosah jednotky až 1,3 km s Wave AP, až 0,9 km s Wave AP Micro, zisk 27,7 dBi a celková propustnost je 2 Gbps (1 Gbps duplex). Stanice Wave-Pico je dále vybavena výkonným záložním 5 GHz rádiem, které zajišťuje nepřerušované připojení. Jednotka je také vybavena Bluetooth rozhraním pro správu, takže ji lze snadno nastavit a konfigurovat pomocí aplikace UISP Mobile.
Funkce:
- Celková propustnost až 2 Gb/s (1 Gb/s duplexně)
- Dual-core ARM Cortex-A53 (1 GHz) + 512 MB DDR3L
- Záložní 5 GHz připojení (802.11ax Wi-Fi 6)
- Dosah spojení 1,3 nebo 0,9 km (dle stanice - Wave AP 1,3 km & Wave AP Micro 0,9 km)
- Podpora bridge/router režimu (router pouze v PtMP módu)
- Podpora plánování připojení prostřednictvím ISP Design Center
- Montáž na sloup (⌀ 20 až 53,1 mm)
- Odolnost proti povětrnostním vlivům IPX6
- Namáhání ve větru 31,3 N při 200 km/h (7 lbf při 125 mph)
Správa pomocí aplikace UISP: verze 2.4.61 (web), 2.32.0 (iOS), 2.31.9 (Android) nebo novější
Součástí balení je GbE napájecí PoE injektor 48 V (0,5 A) a držák na sloup.
ZÁKLADNÍ SPECIFIKACE
Frekvenční pásmo: 60 GHz (provozně 57–71 GHz), 5 GHz záloha Propustnost: 2 Gbps (1 Gbps duplex) Rozhraní: 1× GbE RJ-45, Wave technologie, 802.11ax Wi-Fi 6 (záloha) Zisk antény: 27,7 dBi (9 dBi pro 5 GHz zálohu) Azimut a elevace (šířka paprsku): 3 dB: 6°; 3 dB: 6° Podpora PoE: ano, pasivní PoE 48 V Max. dosah: 1,3 km (Wave AP), 0,9 km (Wave AP Micro) Odolnost proti povětrnostním vlivům: IPX6 Rozměry: 152,1 × 152,1 × 55,8 mm Hmotnost: 347 g (včetně držáku 409 g) Barva: bílá
Provoz 60GHz spoje v ČR je možný pouze v souladu s platným všeobecným oprávněním VO-R/12/03.2021-3. Skutečný dosah spoje závisí na místní regulaci v daném státu a lokálních podmínkách.
Manuál (montážní návod):
https://ui.com/qig/wave-pico
Wave-Pico je 60GHz venkovní jednotka určená pro PtMP (Point-to-Multipoint) a PtP spoje s Wave technologií. Je kompatibilní s klientskými přístupovými body (Wave AP a Wave AP Micro). Dosah jednotky až 1,3 km s Wave AP, až 0,9 km s Wave AP Micro, zisk 27,7 dBi a celková propustnost je 2 Gbps (1 Gbps duplex). Stanice Wave-Pico je dále vybavena výkonným záložním 5 GHz rádiem, které zajišťuje nepřerušované připojení. Jednotka je také vybavena Bluetooth rozhraním pro správu, takže ji lze snadno nastavit a konfigurovat pomocí aplikace UISP Mobile.
Funkce:
- Celková propustnost až 2 Gb/s (1 Gb/s duplexně)
- Dual-core ARM Cortex-A53 (1 GHz) + 512 MB DDR3L
- Záložní 5 GHz připojení (802.11ax Wi-Fi 6)
- Dosah spojení 1,3 nebo 0,9 km (dle stanice - Wave AP 1,3 km & Wave AP Micro 0,9 km)
- Podpora bridge/router režimu (router pouze v PtMP módu)
- Podpora plánování připojení prostřednictvím ISP Design Center
- Montáž na sloup (⌀ 20 až 53,1 mm)
- Odolnost proti povětrnostním vlivům IPX6
- Namáhání ve větru 31,3 N při 200 km/h (7 lbf při 125 mph)
Správa pomocí aplikace UISP: verze 2.4.61 (web), 2.32.0 (iOS), 2.31.9 (Android) nebo novější
Součástí balení je GbE napájecí PoE injektor 48 V (0,5 A) a držák na sloup.
ZÁKLADNÍ SPECIFIKACE
Frekvenční pásmo: 60 GHz (provozně 57–71 GHz), 5 GHz záloha Propustnost: 2 Gbps (1 Gbps duplex) Rozhraní: 1× GbE RJ-45, Wave technologie, 802.11ax Wi-Fi 6 (záloha) Zisk antény: 27,7 dBi (9 dBi pro 5 GHz zálohu) Azimut a elevace (šířka paprsku): 3 dB: 6°; 3 dB: 6° Podpora PoE: ano, pasivní PoE 48 V Max. dosah: 1,3 km (Wave AP), 0,9 km (Wave AP Micro) Odolnost proti povětrnostním vlivům: IPX6 Rozměry: 152,1 × 152,1 × 55,8 mm Hmotnost: 347 g (včetně držáku 409 g) Barva: bílá
Provoz 60GHz spoje v ČR je možný pouze v souladu s platným všeobecným oprávněním VO-R/12/03.2021-3. Skutečný dosah spoje závisí na místní regulaci v daném státu a lokálních podmínkách.
Manuál (montážní návod):
https://ui.com/qig/wave-pico
Ubiquiti Wave-Pico je 60 GHz point-to-multipoint (PtMP) klientské zařízení s vestavěnou založní 5GHz Wifi 6 (802.11ax). Maximální dosah při použití s Wave AP je 1,3 km a při použití s Wave AP Micro 0,9 km. Propustnost zařízení je 2 Gb/s(1 Gb/s duplex) při použití 5 GHz pouze 800 Mb/s. Pro připojení do sítě je zde LAN port o rychlosti 1 Gb/s podporující PoE 48V DC. Pro zjednodušení nastavení je zařízení vybaveno integrovaným Bluetooth k připojení do UISP mobilní aplikace, nebo je zde možnost nastavovaní přes běžné webové rozhraní.
Klíčové vlastnosti
- Dosah až 1,3 km při použití s Wave AP
- Napájení přes PoE
- Propustnost v pásmu 60 GHz 2000 Mb/s, v pásmu 5 GHz až 800 Mb/s
- Integrované Bluetooth pro nastavení přes mobilní aplikaci UISP
* Vzdálenost je závislá na celkovém vyzářeném výkonu, který se může v jednotlivých státech lišit
Legislativa v ČR
Instalování a provozování pojítka je potřeba vykonávat v souladu s platným všeobecným oprávněním. Wave-Nano je certifikováno podle normy ETSI EN 303 722 a určeno jako klient v instalacích bod - multibod. Provoz těchto zařízení je tak možný podle VO-R/12, řádku d4 tabulky b) technické parametry stanic.
Před uvedením pojítka do provozu je třeba jej nejprve zaregistrovat na portálu 60ghz.ctu.cz v souladu s VO-R/12.
Obsah balení
- Zařízení
- Držák zařízení pro sluup o průměru 20 až 53 mm
- Gigabitový adaptér 48V DC 0.5A
- QuickStart
UISP Wave Pico je 60 GHz PtP i PtMP zařízení s vestavěnou 5 GHz zálohou (Wi-Fi 6 - 802.11ax) od Ubiquiti Networks s dosahem až do vzdálenosti 1.3 km a je ideální pro poskytovatele internetových služeb. Velice kompaktní a odolné zařízení je vybaveno technologií Bluetooth pro jednoduché prvotní nastavení z mobilu přes UISP mobilní aplikaci a Gigabitovým LAN portem s podporou PoE. Zařízení podporuje mód Bridge i Router (Router pouze v PtMP režimu) a v 60GHz spektru podporuje 1080 i 2160 MHz šířku kanálu. Maximální udávaná propustnost výrobcem při 16 QAM je 2 Gbps (1 Gbps full duplex).
Klíčové vlastnosti
- Kompaktní rozměry - 152 × 152 × 56 mm
- Spektrum 60 GHz s nízkým rušením - 57 až 71 GHz
- Dosah až 1.3 km v módu PtMP (Wave AP)
- Dosah až 0.9 km v módu PtP (Wave AP Pico)
- Propustnost 2 Gbps (1 Gbps FD)
- Podporuje poloviční šířku kanálů pro dosažení delší vzdálenosti nebo vyšší dostupnosti za horšího počasí
- Podporované kanály: 58320, 59400, 60480, 61560, 62640, 63720, 64800, 65880, 66960, 68040, 69120, 70200 MHz - závisí na místě použití
- Gigabitový LAN port s podporou pasivního PoE (48V DC)
- Nastavení přes Web management a bluetooth - UISP mobilní aplikaci
Legislativa v ČR
Instalování a provozování pojítka je potřeba vykonávat v souladu s platným všeobecným oprávněním. Zařízení je certifikováno podle normy ETSI EN 303 722 a určeno jako klient v instalacích bod - multibod. Provoz těchto zařízení je tak možný podle všeobecného oprávnění č. VO-R/12, řádku d4 tabulky b) technické parametry stanic. Před uvedením do provozu je třeba zaregistrovat zařízení na stránce rlan.ctu.cz.
Obsah balení
- Zařízení
- Jednoduchý kloubový držák
- Napájecí PoE adaptér 48 V / 0.5 A
- Napájecí kabel
- Kovový stahovací pásek
- Zaměřovací nástroj
Wave-Pico je 60GHz venkovní jednotka určená pro PtMP (Point-to-Multipoint) a PtP spoje s Wave technologií. Je kompatibilní s klientskými přístupovými body (Wave AP a Wave AP Micro). Dosah jednotky až 1,3 km s Wave AP, až 0,9 km s Wave AP Micro, zisk 27,7 dBi a celková propustnost je 2 Gbps (1 Gbps duplex). Stanice Wave-Pico je dále vybavena výkonným záložním 5 GHz rádiem, které zajišťuje nepřerušované připojení. Jednotka je také vybavena Bluetooth rozhraním pro správu, takže ji lze snadno nastavit a konfigurovat pomocí aplikace UISP Mobile.
Funkce:
- Celková propustnost až 2 Gb/s (1 Gb/s duplexně)
- Dual-core ARM Cortex-A53 (1 GHz) + 512 MB DDR3L
- Záložní 5 GHz připojení (802.11ax Wi-Fi 6)
- Dosah spojení 1,3 nebo 0,9 km (dle stanice - Wave AP 1,3 km & Wave AP Micro 0,9 km)
- Podpora bridge/router režimu (router pouze v PtMP módu)
- Podpora plánování připojení prostřednictvím ISP Design Center
- Montáž na sloup (⌀ 20 až 53,1 mm)
- Odolnost proti povětrnostním vlivům IPX6
- Namáhání ve větru 31,3 N při 200 km/h (7 lbf při 125 mph)
Správa pomocí aplikace UISP: verze 2.4.61 (web), 2.32.0 (iOS), 2.31.9 (Android) nebo novější
Součástí balení je GbE napájecí PoE injektor 48 V (0,5 A) a držák na sloup.
ZÁKLADNÍ SPECIFIKACE
Frekvenční pásmo: 60 GHz (provozně 57–71 GHz), 5 GHz záloha Propustnost: 2 Gbps (1 Gbps duplex) Rozhraní: 1× GbE RJ-45, Wave technologie, 802.11ax Wi-Fi 6 (záloha) Zisk antény: 27,7 dBi (9 dBi pro 5 GHz zálohu) Azimut a elevace (šířka paprsku): 3 dB: 6°; 3 dB: 6° Podpora PoE: ano, pasivní PoE 48 V Max. dosah: 1,3 km (Wave AP), 0,9 km (Wave AP Micro) Odolnost proti povětrnostním vlivům: IPX6 Rozměry: 152,1 × 152,1 × 55,8 mm Hmotnost: 347 g (včetně držáku 409 g) Barva: bílá
Provoz 60GHz spoje v ČR je možný pouze v souladu s platným všeobecným oprávněním VO-R/12/03.2021-3. Skutečný dosah spoje závisí na místní regulaci v daném státu a lokálních podmínkách.
Manuál (montážní návod):
https://ui.com/qig/wave-pico
