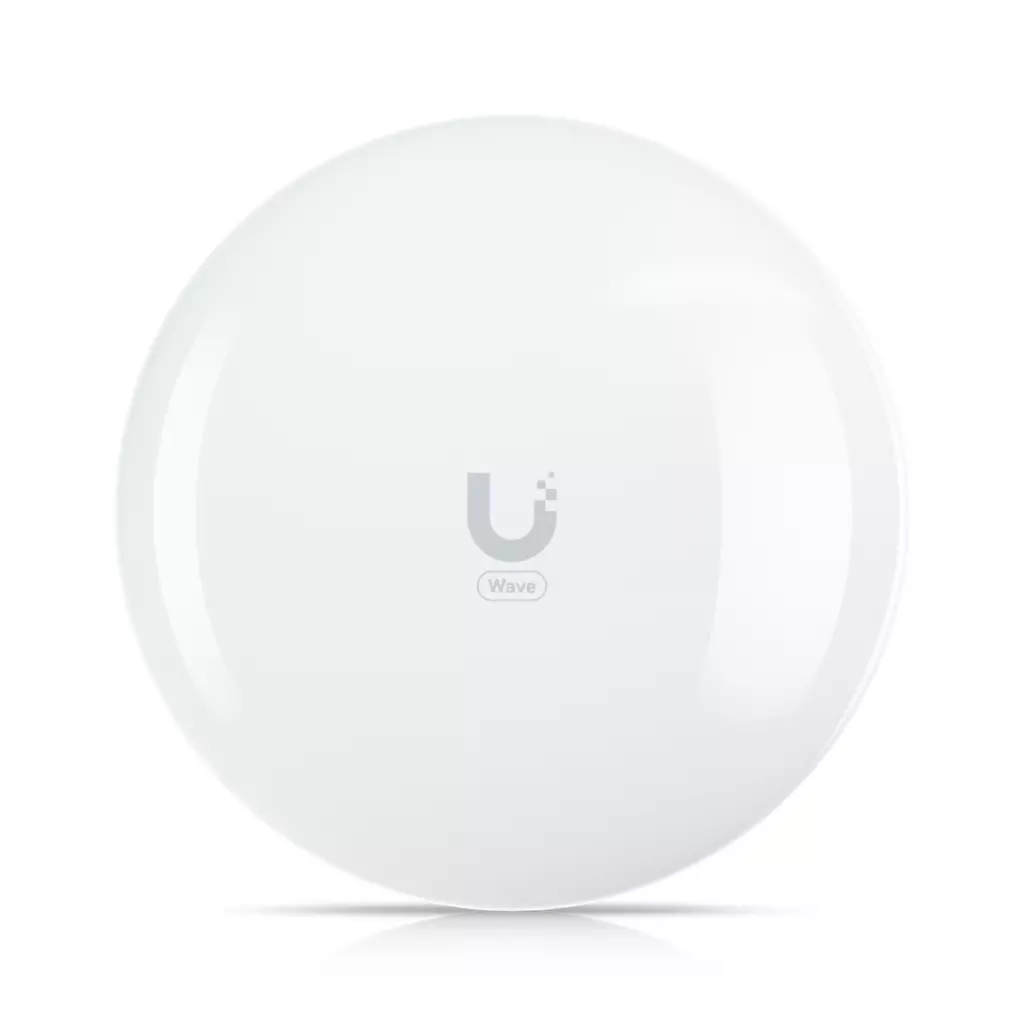

Ubiquiti Wave-Pico - UISP Wave Pico

UISP Wave Pico kompaktní a lehká 60GHz PtMP stanice poháněná technologií Wave Může se připojit k Wave AP a poskytovat celkovou propustnost 2Gbps (1Gbps duplex). Wave Nano je vybaven vysoce výkonným 5GHz záložním pásmem, které zajišťuje nepřerušované připojení, a Bluetooth pro zjednodušení nastavení prostřednictvím aplikace UISP® Mobile. * maximální propustnost 2Gb/s (1Gb/s duplex) * dosah až 1,3km * integrované Bluetooth Technické parametry RF Provozní frekvence: 57 až 71GHz Šířka pásma: 2160, 1080MHz Modulace: 16QAM, QPSK Zisk antény: 27,7dBi Záložní RF Provozní frekvence: 5180-5875MHz Šířka pásma: 20, 40, 80MHz Maximální modulace: 1024QAM Zisk antény: 9dBi Procesor: dvoujádrový ARM® Cortex®-A53 na 1GHz Paměť: DDR3L 512MB Režimy: stanice PtMP, PtP Síť: režim Bridge/Router Síťová rozhraní: 1x port GbE RJ45 Max. spotřeba energie: 10W Napájení: 48V DC, 0,5A gigabitový PoE adaptér (součástí balení); může být napájen UISP routerem nebo UISP switchem Šifrování: WPA2-PSK (AES) Použití: venkovní Průměr stožáru pro uchycení: 20 až 53,1mm na vnějším průměru trubky Odolnost vůči větru: 1,3N při 200km/h Odolnost vůči povětrnostním vlivům: IPX6 Rozměry: 152,1x152,1x55,8mm Hmotnost: * bez držáku: 347kg * s držákem: 409g

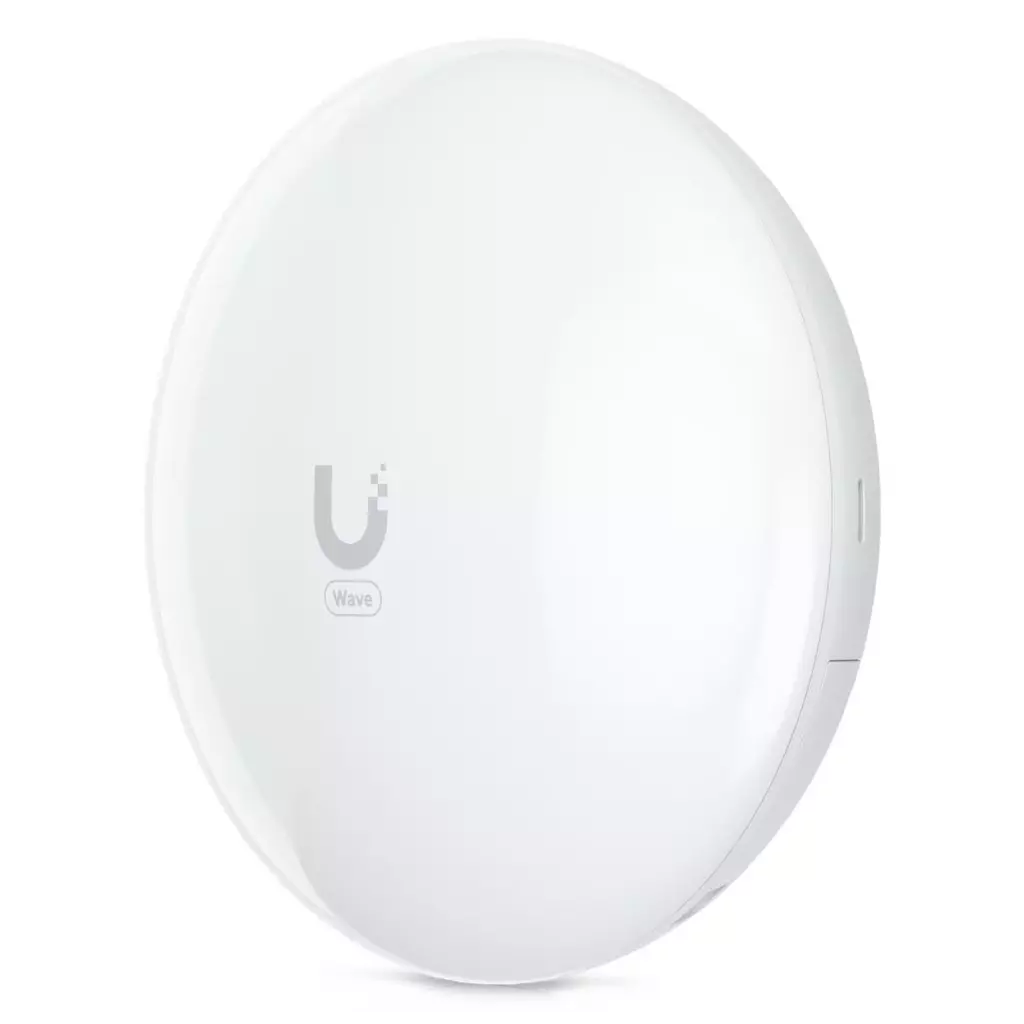

Ubiquiti UISP Wave Pico

Wave-Pico je 60GHz venkovní jednotka určená pro PtMP (Point-to-Multipoint) a PtP spoje s Wave technologií. Je kompatibilní s klientskými přístupovými body (Wave AP a Wave AP Micro). Dosah jednotky až 1,3 km s Wave AP, až 0,9 km s Wave AP Micro, zisk 27,7 dBi a celková propustnost je 2 Gbps (1 Gbps duplex). Stanice Wave-Pico je dále vybavena výkonným záložním 5 GHz rádiem, které zajišťuje nepřerušované připojení. Jednotka je také vybavena Bluetooth rozhraním pro správu, takže ji lze snadno nastavit a konfigurovat pomocí aplikace UISP Mobile.

Funkce:

• Celková propustnost až 2 Gb/s (1 Gb/s duplexně)
• Dual-core ARM Cortex-A53 (1 GHz) + 512 MB DDR3L
• Záložní 5 GHz připojení (802.11ax Wi-Fi 6)
• Dosah spojení 1,3 nebo 0,9 km (dle stanice - Wave AP 1,3 km & Wave AP Micro 0,9 km)
• Podpora bridge/router režimu (router pouze v PtMP módu)
• Podpora plánování připojení prostřednictvím ISP Design Center
• Montáž na sloup (⌀ 20 až 53,1 mm)
• Odolnost proti povětrnostním vlivům IPX6
• Namáhání ve větru 31,3 N při 200 km/h (7 lbf při 125 mph)

Správa pomocí aplikace UISP: verze 2.4.61 (web), 2.32.0 (iOS), 2.31.9 (Android) nebo novější

Součástí balení je GbE napájecí PoE injektor 48 V (0,5 A) a držák na sloup.

ZÁKLADNÍ SPECIFIKACE

Frekvenční pásmo: 60 GHz (provozně 57–71 GHz), 5 GHz záloha Propustnost: 2 Gbps (1 Gbps duplex) Rozhraní: 1× GbE RJ-45, Wave technologie, 802.11ax Wi-Fi 6 (záloha) Zisk antény: 27,7 dBi (9 dBi pro 5 GHz zálohu) Azimut a elevace (šířka paprsku): 3 dB: 6°; 3 dB: 6° Podpora PoE: ano, pasivní PoE 48 V Max. dosah: 1,3 km (Wave AP), 0,9 km (Wave AP Micro) Odolnost proti povětrnostním vlivům: IPX6 Rozměry: 152,1 × 152,1 × 55,8 mm Hmotnost: 347 g (včetně držáku 409 g) Barva: bílá

---

Provoz 60GHz spoje v ČR je možný pouze v souladu s platným všeobecným oprávněním VO-R/12/03.2021-3. Skutečný dosah spoje závisí na místní regulaci v daném státu a lokálních podmínkách.

---

Manuál (montážní návod): https://ui.com/qig/wave-pico

---

---

Ubiquiti Wave-Pico je 60 GHz point-to-multipoint (PtMP) klientské zařízení s vestavěnou založní 5GHz Wifi 6 (802.11ax). Maximální dosah při použití s Wave AP je 1,3 km a při použití s Wave AP Micro 0,9 km. Propustnost zařízení je 2 Gb/s(1 Gb/s duplex) při použití 5 GHz pouze 800 Mb/s. Pro připojení do sítě je zde LAN port o rychlosti 1 Gb/s podporující PoE 48V DC. Pro zjednodušení nastavení je zařízení vybaveno integrovaným Bluetooth k připojení do UISP mobilní aplikace, nebo je zde možnost nastavovaní přes běžné webové rozhraní. Klíčové vlastnosti Dosah až 1,3 km při použití s Wave AP Napájení přes PoE Propustnost v pásmu 60 GHz 2000 Mb/s, v pásmu 5 GHz až 800 Mb/s Integrované Bluetooth pro nastavení přes mobilní aplikaci UISP * Vzdálenost je závislá na celkovém vyzářeném výkonu, který se může v jednotlivých státech lišit Legislativa v ČR Instalování a provozování pojítka je potřeba vykonávat v souladu s platným všeobecným oprávněním. Wave-Nano je certifikováno podle normy ETSI EN 303 722 a určeno jako klient v instalacích bod - multibod. Provoz těchto zařízení je tak možný podle VO-R/12, řádku d4 tabulky b) technické parametry stanic. Všeobecné oprávnění č. VO-R/12 Před uvedením pojítka do provozu je třeba jej nejprve zaregistrovat na portálu 60ghz.ctu.cz v souladu s VO-R/12. Obsah balení Zařízení Držák zařízení pro sluup o průměru 20 až 53 mm Gigabitový adaptér 48V DC 0.5A QuickStart

Wave Pico

Ubiquiti Wave-Pico je 60 GHz point-to-multipoint (PtMP) klientské zařízení s vestavěnou založní 5GHz Wifi 6 (802.11ax). Maximální dosah při použití s Wave AP je 1,3 km a při použití s Wave AP Micro 0,9 km. Propustnost zařízení je 2 Gb/s(1 Gb/s duplex) při použití 5 GHz pouze 800 Mb/s. Pro připojení do sítě je zde LAN port o rychlosti 1 Gb/s podporující PoE 48V DC. Pro zjednodušení nastavení je zařízení vybaveno integrovaným Bluetooth k připojení do UISP mobilní aplikace, nebo je zde možnost nastavovaní přes běžné webové rozhraní.

Klíčové vlastnosti

• Dosah až 1,3 km při použití s Wave AP
• Napájení přes PoE
• Propustnost v pásmu 60 GHz 2000 Mb/s, v pásmu 5 GHz až 800 Mb/s
• Integrované Bluetooth pro nastavení přes mobilní aplikaci UISP

* Vzdálenost je závislá na celkovém vyzářeném výkonu, který se může v jednotlivých státech lišit

Legislativa v ČR

Instalování a provozování pojítka je potřeba vykonávat v souladu s platným všeobecným oprávněním. Wave-Nano je certifikováno podle normy ETSI EN 303 722 a určeno jako klient v instalacích bod - multibod. Provoz těchto zařízení je tak možný podle VO-R/12, řádku d4 tabulky b) technické parametry stanic.

• Všeobecné oprávnění č. VO-R/12

Před uvedením pojítka do provozu je třeba jej nejprve zaregistrovat na portálu https://rlan.ctu.gov.cz/ v souladu s VO-R/12.

Obsah balení

• Zařízení
• Držák zařízení pro sluup o průměru 20 až 53 mm
• Gigabitový adaptér 48V DC 0.5A
• QuickStart

UISP Wave Pico je 60 GHz PtP i PtMP zařízení s vestavěnou 5 GHz zálohou (Wi-Fi 6 - 802.11ax) od Ubiquiti Networks s dosahem až do vzdálenosti 1.3 km a je ideální pro poskytovatele internetových služeb. Velice kompaktní a odolné zařízení je vybaveno technologií Bluetooth pro jednoduché prvotní nastavení z mobilu přes UISP mobilní aplikaci a Gigabitovým LAN portem s podporou PoE. Zařízení podporuje mód Bridge i Router (Router pouze v PtMP režimu) a v 60GHz spektru podporuje 1080 i 2160 MHz šířku kanálu. Maximální udávaná propustnost výrobcem při 16 QAM je 2 Gbps (1 Gbps full duplex).

Klíčové vlastnosti

• Kompaktní rozměry - 152 × 152 × 56 mm
• Spektrum 60 GHz s nízkým rušením - 57 až 71 GHz
• Dosah až 1.3 km v módu PtMP (Wave AP)
• Dosah až 0.9 km v módu PtP (Wave AP Pico)
• Propustnost 2 Gbps (1 Gbps FD)
• Podporuje poloviční šířku kanálů pro dosažení delší vzdálenosti nebo vyšší dostupnosti za horšího počasí
• Podporované kanály: 58320, 59400, 60480, 61560, 62640, 63720, 64800, 65880, 66960, 68040, 69120, 70200 MHz - závisí na místě použití
• Gigabitový LAN port s podporou pasivního PoE (48V DC)
• Nastavení přes Web management a bluetooth - UISP mobilní aplikaci

Legislativa v ČR

Instalování a provozování pojítka je potřeba vykonávat v souladu s platným všeobecným oprávněním. Zařízení je certifikováno podle normy ETSI EN 303 722 a určeno jako klient v instalacích bod - multibod. Provoz těchto zařízení je tak možný podle všeobecného oprávnění č. VO-R/12, řádku d4 tabulky b) technické parametry stanic. Před uvedením do provozu je třeba zaregistrovat zařízení na stránce rlan.ctu.cz.

Obsah balení

• Zařízení
• Jednoduchý kloubový držák
• Napájecí PoE adaptér 48 V / 0.5 A
• Napájecí kabel
• Kovový stahovací pásek
• Zaměřovací nástroj

Ubiquiti UISP Wave Pico. Maximální přenosová rychlost: 800 Mbit/s, Maximální přenosová vzdálenost: 1300 m. Konstrukce antény: Vnitřní, Úroveň zisku antény (max): 27,7 dBi. Wi-fi pásmo: Jedno pásmo (5 GHz), Wi-Fi standard: Wi-Fi 6 (802.11ax), Frekvenční pásmo: 5.18 - 5.875 GHz. Typ rozhraní ethernetu LAN: Multi-Gigabit Ethernet, Přenosová rychlost sítě Ethernet: 10,100,1000,2000 Mbit/s. Technologie propojení: Kabelový a bezdrátový

Popis produktu Ubiquiti Wave-Pico je 60 GHz point-to-multipoint (PtMP) klientské zařízení s vestavěnou založní 5GHz Wifi 6 (802.11ax). Maximální dosah při použití s Wave AP je 1,3 km a při použití s Wave AP Micro 0,9 km. Propustnost zařízení je 2 Gb/s(1 Gb/s duplex) při použití 5 GHz pouze 800 Mb/s. Pro připojení do sítě je zde LAN port o rychlosti 1 Gb/s podporující PoE 48V DC. Pro zjednodušení nastavení je zařízení vybaveno integrovaným Bluetooth k připojení do UISP mobilní aplikace, nebo je zde možnost nastavovaní přes běžné webové rozhraní. Klíčové vlastnosti • Dosah až 1,3 km při použití s Wave AP • Napájení přes PoE • Propustnost v pásmu 60 GHz 2000 Mb/s, v pásmu 5 GHz až 800 Mb/s • Integrované Bluetooth pro nastavení přes mobilní aplikaci UISP * Vzdálenost je závislá na celkovém vyzářeném výkonu, který se může v jednotlivých státech lišit Legislativa v ČR Instalování a provozování pojítka je potřeba vykonávat v souladu s platným všeobecným oprávněním. Wave-Nano je certifikováno podle normy ETSI EN 303 722 a určeno jako klient v instalacích bod - multibod. Provoz těchto zařízení je tak možný podle VO-R/12, řádku d4 tabulky b) technické parametry stanic. • Všeobecné oprávnění č. VO-R/12 Před uvedením pojítka do provozu je třeba jej nejprve zaregistrovat na portálu 60ghz.ctu.cz v souladu s VO-R/12. Obsah balení • Zařízení • Držák zařízení pro sluup o průměru 20 až 53 mm • Gigabitový adaptér 48V DC 0.5A • QuickStart Technické parametry Bezdrátové vlastnosti Přenosová rychlost - 5GHz [Mb/s]:800 Přenosová rychlost - 60GHz [Mb/s]:2000 Šifrování:WPA2 AES Vyzař. úhel v elevační rovině (-6dB) [°]:6 Vyzař. úhel v azimutové rovině (-6dB) [°]:6 Zisk antény [dBi]:9, 25,7 Konektory a rozhraní Rychlost LAN:(1) 10/100/1000Mbps Ostatní:Bluetooth Napájení Napájení přes PoE:Ano, 48V DC Typ napájení:PoE Max. spotřeba energie [W]:10 Fyzické charakteristiky Určeno na stožár o průměru [mm]:20 až 53 Stupeň krytí:IPX6 Provozní teplota [°C]:-40 až 60 Hmotnost [g]:410 Šířka [mm]:152 Výška [mm]:56 Hloubka [mm]:152 Hardware RAM [MB]:512 Software Výchozí IP adresa:192.168.1.20 Výchozí jméno a heslo:ubnt / ubnt
