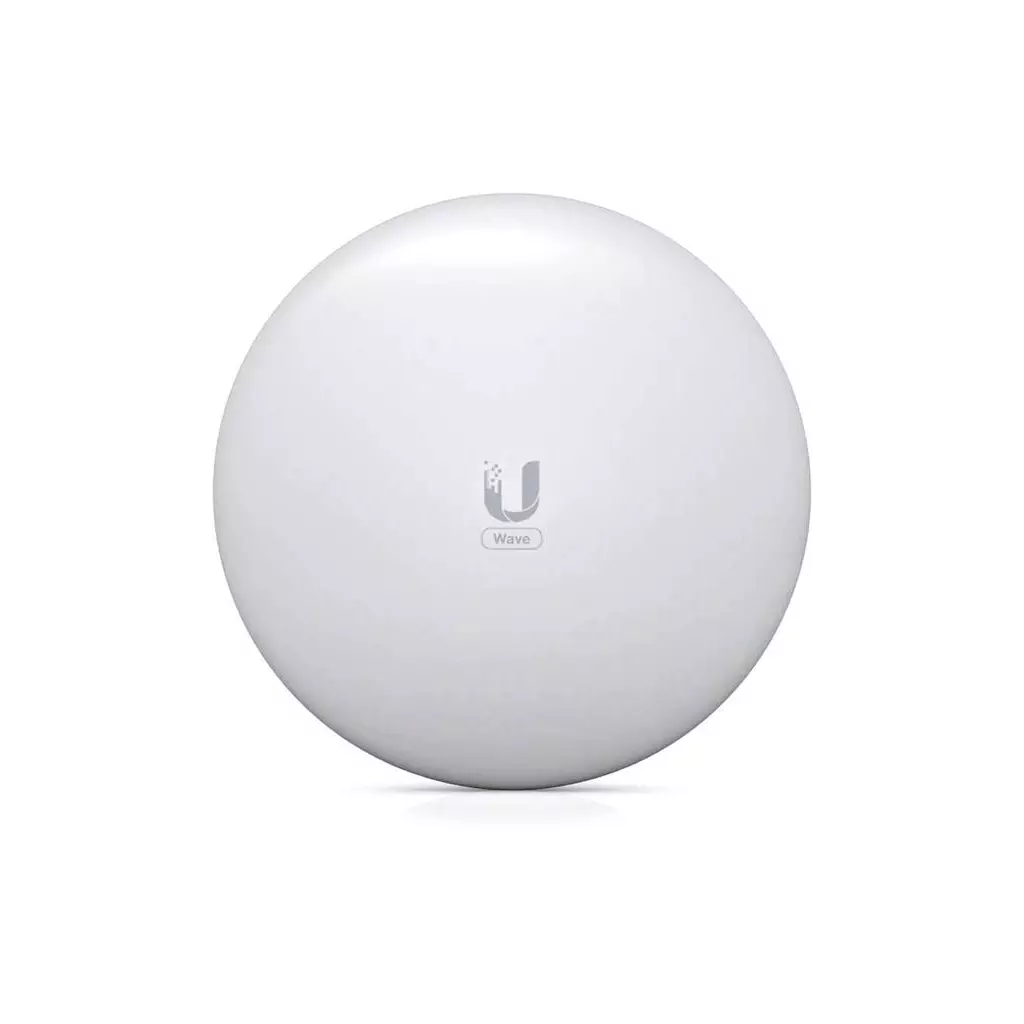

Ubiquiti Networks WAVE-LR zasilovač síťového signálu Síťový vysílač Bílá 10, 100, 1000 Mbit/s

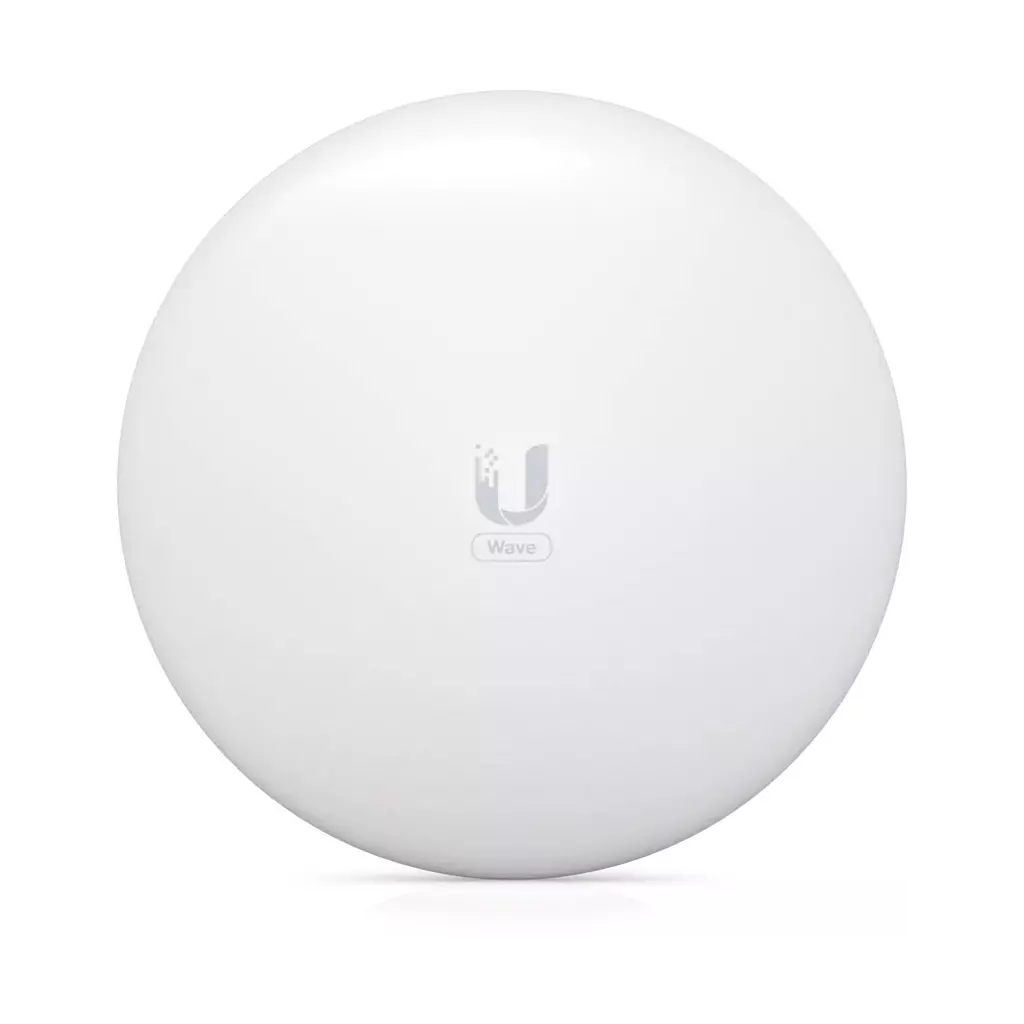

Wave Long Range je 60 GHz point-to-multipoint (PtMP) klientské zařízení s vestavěnou 5 GHz zálohou (WiFi 6 - 802.11ax) od Ubiquiti Networks s dosahem až do vzdálenosti 8 km a je ideální pro poskytovatele internetových služeb. Velice kompaktní a odolný zařízení je také vybaveno integrovanou GPS, Bluetooth pro jednoduché prvotní nastavení z mobilu přes UISP mobilní aplikaci a Gigabitovým LAN portem s podporou PoE. Zařízení podporuje mód bridge i NAT a v 60GHz spektru podporuje 1080 i 2160 MHz šířku kanálu. Maximální udávaná propustnost výrobcem při 16 QAM je 2 Gbps (1 Gbps full duplex). Klíčové vlastnosti Kompaktní rozměry - 424 × 424 × 166 mm Spektrum 60 GHz s nízkým rušením - 57 až 71 GHz Dosah až 8 km Propustnost 2 Gbps (1 Gbps FD) Podporuje poloviční šířku kanálů pro dosažení delší vzdálenosti nebo vyšší dostupnosti za horšího počasí Podporované kanály: 58320, 59400, 60480, 61560, 62640, 63720, 64800, 65880, 66960, 68040, 69120, 70200 MHz- závisí na místě použití Gigabitový LAN port s podporou pasivního PoE (24 nebo 48V DC) Vestavěná GPS Nastavení přes web management a bluetooth - UISP mobilní aplikaci Legislativa v ČR Instalování a provozování pojítka je potřeba vykonávat v souladu s platným všeobecným oprávněním. Wave-LR je certifikováno podle normy ETSI EN 303 722 a určeno jako klientská jednotka v instalacích typu bod-multibod. Provoz těchto zařízení je tak možný podle VO-R/12, řádku d4 tabulky b) technické parametry stanic. Všeobecné oprávnění č. VO-R/12 Před uvedením pojítka do provozu je třeba jej nejprve zaregistrovat na portálu 60ghz.ctu.cz v souladu s VO-R/12. Obsah balení Zařízení Držák s jemným lazením Napájecí PoE adaptér 48 V/0,65 A Napájecí kabel Bezdrátové vlastnosti Šířka kanálu [MHz]:1080, 2160 Přenosová rychlost - 5GHz [Mb/s]:1201 Přenosová rychlost - 60GHz [Mb/s]:2000 Šifrování:WPA2 AES Vyzař. úhel v elevační rovině (-6dB) [°]:1,1 Vyzař. úhel v azimutové rovině (-6dB) [°]:1,1 Zisk antény [dBi]:46 Konektory a rozhraní Rychlost LAN:(1) 10/100/1000Mbps GPS modul:Ano Ostatní:Bluetooth Napájení Napájení přes PoE:24V DC, 48V DC Typ napájení:PoE Max. spotřeba energie [W]:18 Fyzické charakteristiky Určeno na stožár o průměru [mm]:25 až 76 Stupeň krytí:IPX6 Radom:Ano Provozní teplota [°C]:-40 až 60 Hmotnost [g]:932 Šířka [mm]:424 Výška [mm]:424 Hloubka [mm]:166 Hardware CPU:ARM Cortex-A53 Frekvence CPU [MHz]:1000 RAM [MB]:512 Software Operační systém:airOS

UISP Wave Long-Range 60GHz PtMP stanice poháněná technologií Wave. Může se připojit k Wave AP a poskytovat celkovou propustnost 2Gbps (1Gbps duplex). Wave Long-Range je vybaven vysoce výkonným 5GHz záložním pásmem, které zajišťuje nepřerušované připojení, a Bluetooth pro zjednodušení nastavení prostřednictvím aplikace UISP® Mobile. * 5GHz záložní rádio * dosah: až 8km * podpora režimu routeru * integrovaná GPS anténa * propojte podporu plánování prostřednictvím ISP Design Center Technické parametry RF Provozní frekvence: 57 až 71GHz Šířka pásma: 2160, 1080MHz Maximální modulace: 16QAM, QPSK Zisk antény: 46dBi Záložní RF Provozní frekvence: 5150-5875MHz Šířka pásma: 20, 40, 80MHz Maximální modulace: 1024QAM Zisk antény: 22dBi Procesor: dvě jádra ARM® Cortex®-A53 na 1GHz Paměť: DDR3L 512MB Software: airOS® Režimy: PtMP Síť: režim Bridge/Router Síťová rozhraní: 1x port GbE RJ45 Max. spotřeba energie: 18W Napájení: 48V DC, 0,65A gigabitový PoE adaptér (součástí balení); může být napájen UISP routerem nebo UISP switchem Použití: venkovní Průměr stožáru pro uchycení: 25 až 76,2mm na vnějším průměru trubky Odolnost vůči větru: 286N při 200km/h Odolnost vůči povětrnostním vlivům: IPX6 Rozměry: 424,4x424,4x166,2mm Hmotnost: * bez držáku: 2,59kg * s držákem: 3,79kg

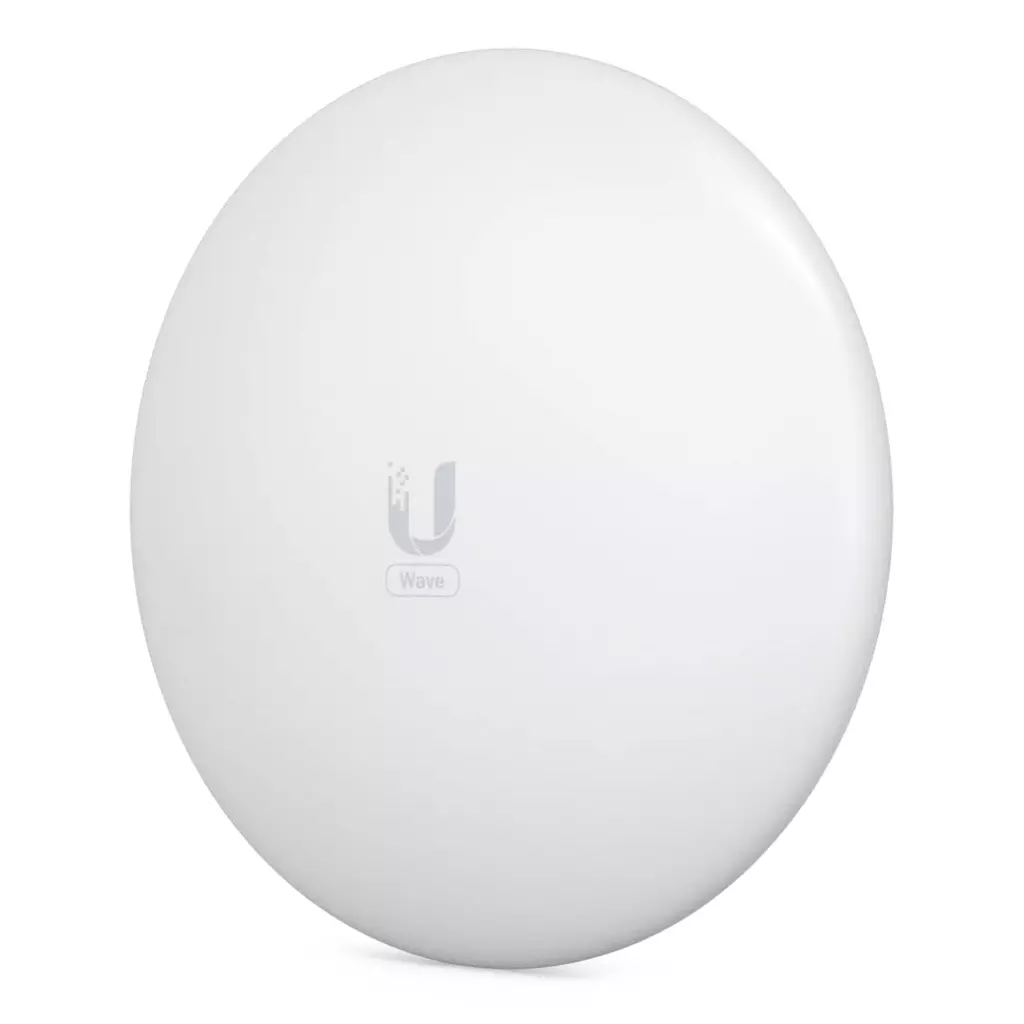

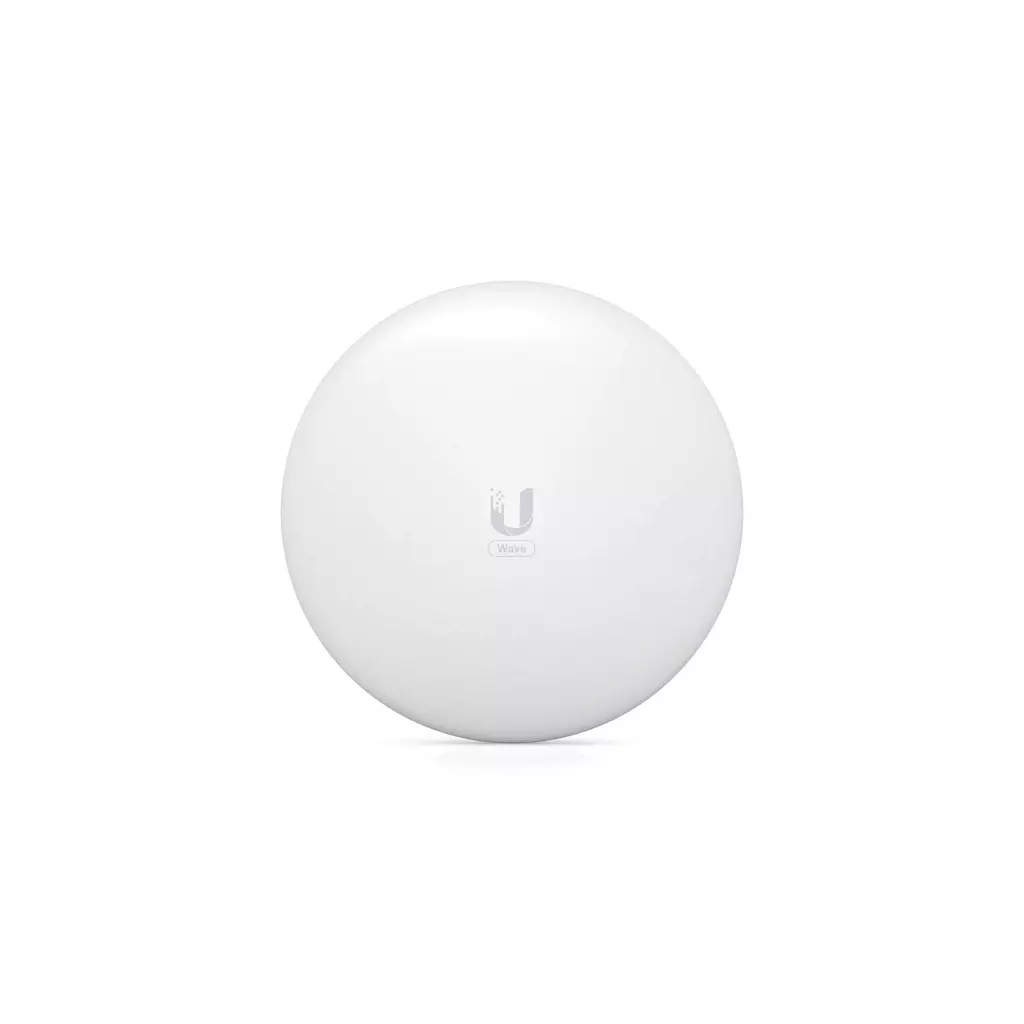

Ubiquiti UISP Wave Long Range

Wave-LR je 60 GHz venkovní jednotka určená pro PtMP spoje (Point-to-Multipoint) s Wave technologií (PtP od FW 3.2.0). Je kompatibilní s klientskou přístupovým bodem (Wave AP). Dosah jednotky až 8 km, zisk 46 dBi, výkon rádia (TX) 9 dBm a celková propustnost je 2 Gbps (1 Gbps duplex). Stanice Wave Long-Range je dále vybavena výkonným záložním 5 GHz rádiem, které zajišťuje nepřerušované připojení. Jednotka je také vybavena Bluetooth rozhraním pro správu, takže ji lze snadno nastavit a konfigurovat pomocí aplikace UISP Mobile.

---

Firmware 3.2.0 u 60 GHz Ubiquiti zařízení - Přidáno přepínání režimů PtP/PtMP pro Wave Nano, Wave LR a AF60-LR. Další informace na odkazu: https://community.ui.com/releases/Wave-PTMP-PTP-3-2-0/

---

Funkce:

• Wave technologie, PtMP jednotka/stanice & PtP režim (firmware 3.2.0 a novější)
• Dual ARM Cortex-A53 (1 GHz) + 512 MB DDR3L, operační systém airOS
• Záložní 5 GHz připojení (802.11ax Wi-Fi 6)
• Dosah spojení až 8 km
• Podpora bridge/router režimu
• Integrovaná GPS
• Podpora plánování připojení prostřednictvím ISP Design Center
• Montáž na sloup (⌀ 25 až 76,2 mm)
• Možnost provozovat 2 tyto zařízení jako spoj Bod-Bod (od FW 3.2.0)

Správa pomocí aplikace UISP: verze 1.4.5 nebo novější

Součástí balení je Gigabit napájecí PoE injektor 48 V (0,65 A).

ZÁKLADNÍ SPECIFIKACE

Frekvenční pásmo: 60 GHz (provozně 57-71 GHz), 5 GHz záloha Propustnost: 2 Gbps (1 Gbps duplex) Rozhraní: 1x GbE RJ-45, Wave technologie Zisk antény: 46 dBi (22 dBi pro 5 GHz zálohu) Azimut a elevace (šířka paprsku): 3 dB: 0,8°; 6 dB: 1,1° Podpora PoE: ano, pasivní PoE 48 V nebo 24 V Max. dosah: 8 km Výkon rádia (TX): 9 dBm Odolnost proti povětrnostním vlivům: IPX6 Rozměry: 424,4 x 424,4 x 166,2 mm Hmotnost: 2,59 kg (3,79 kg s držákem) Barva: bílá

---

Provoz 60GHz spoje v ČR je možný pouze v souladu s platným všeobecným oprávněním VO-R/12/03.2021-3. Skutečný dosah spoje závisí na místní regulaci v daném státu a lokálních podmínkách.

---

Manuál (montážní návod): https://dl.ui.com/qig/wave-lr.pdf

---

Datasheet: https://dl.ui.com/ds/wave-lr_ds.pdf

---

Wave Long Range je 60 GHz point-to-multipoint (PtMP) klientské zařízení s vestavěnou 5 GHz zálohou (WiFi 6 - 802.11ax) od Ubiquiti Networks s dosahem až do vzdálenosti 8 km a je ideální pro poskytovatele internetových služeb. Velice kompaktní a odolný zařízení je také vybaveno integrovanou GPS, Bluetooth pro jednoduché prvotní nastavení z mobilu přes UISP mobilní aplikaci a Gigabitovým LAN portem s podporou PoE. Zařízení podporuje mód bridge i NAT a v 60GHz spektru podporuje 1080 i 2160 MHz šířku kanálu. Maximální udávaná propustnost výrobcem při 16 QAM je 2 Gbps (1 Gbps full duplex). Klíčové vlastnosti Kompaktní rozměry - 424 × 424 × 166 mm Spektrum 60 GHz s nízkým rušením - 57 až 71 GHz Dosah až 8 km - závisí na regulaci v použité zemi Propustnost 2 Gbps (1 Gbps FD) Podporuje poloviční šířku kanálů pro dosažení delší vzdálenosti nebo vyšší dostupnosti za horšího počasí Podporované kanály: 58320, 59400, 60480, 61560, 62640, 63720, 64800, 65880, 66960, 68040, 69120, 70200 MHz- závisí na místě použití Gigabitový LAN port s podporou pasivního PoE (24 nebo 48V DC) Vestavěná GPS Nastavení přes web management a bluetooth - UISP mobilní aplikaci Legislativa v ČR Instalování a provozování pojítka je potřeba vykonávat v souladu s platným všeobecným oprávněním. Wave-LR je certifikováno podle normy ETSI EN 303 722 a určeno jako klientská jednotka v instalacích typu bod-multibod. Provoz těchto zařízení je tak možný podle VO-R/12, řádku d4 tabulky b) technické parametry stanic. Všeobecné oprávnění č. VO-R/12 Před uvedením pojítka do provozu je třeba jej nejprve zaregistrovat na portálu 60ghz.ctu.cz v souladu s VO-R/12. Obsah balení Zařízení Držák s jemným lazením Napájecí PoE adaptér 48 V/0,65 A Napájecí kabel

Bezdrátový access point - Wi-Fi 5, Wi-Fi 6 - 5 GHz, 60 GHz

Wave Long Range je 60 GHz point-to-multipoint (PtMP) klientské zařízení s vestavěnou 5 GHz zálohou (WiFi 6 - 802.11ax) od Ubiquiti Networks s dosahem až do vzdálenosti 8 km a je ideální pro poskytovatele internetových služeb. Velice kompaktní a odolný zařízení je také vybaveno integrovanou GPS, Bluetooth pro jednoduché prvotní nastavení z mobilu přes UISP mobilní aplikaci a Gigabitovým LAN portem s podporou PoE. Zařízení podporuje mód bridge i NAT a v 60GHz spektru podporuje 1080 i 2160 MHz šířku kanálu. Maximální udávaná propustnost výrobcem při 16 QAM je 2 Gbps (1 Gbps full duplex). Klíčové vlastnosti Kompaktní rozměry - 424 × 424 × 166 mm Spektrum 60 GHz s nízkým rušením - 57 až 71 GHz Dosah až 8 km Propustnost 2 Gbps (1 Gbps FD) Podporuje poloviční šířku kanálů pro dosažení delší vzdálenosti nebo vyšší dostupnosti za horšího počasí Podporované kanály: 58320, 59400, 60480, 61560, 62640, 63720, 64800, 65880, 66960, 68040, 69120, 70200 MHz- závisí na místě použití Gigabitový LAN port s podporou pasivního PoE (24 nebo 48V DC) Vestavěná GPS Nastavení přes web management a bluetooth - UISP mobilní aplikaci Legislativa v ČR Instalování a provozování pojítka je potřeba vykonávat v souladu s platným všeobecným oprávněním. Wave-LR je certifikováno podle normy ETSI EN 303 722 a určeno jako klientská jednotka v instalacích typu bod-multibod. Provoz těchto zařízení je tak možný podle VO-R/12, řádku d4 tabulky b) technické parametry stanic. Před uvedením pojítka do provozu je třeba jej nejprve zaregistrovat na portálu 60ghz.ctu.cz v souladu s VO-R/12. Obsah balení - Zařízení - Držák s jemným lazením - Napájecí PoE adaptér 48 V/0,65 A - Napájecí kabel

Wave Long Range je 60 GHz point-to-multipoint (PtMP) klientské zařízení s vestavěnou 5 GHz zálohou (WiFi 6 - 802.11ax) od Ubiquiti s dosahem až do vzdálenosti 8 km a je ideální pro poskytovatele internetových služeb. Velice kompaktní a odolný zařízení je také vybaveno integrovanou GPS, Bluetooth pro jednoduché prvotní nastavení z mobilu přes UISP mobilní aplikaci a Gigabitovým LAN portem s podporou PoE. Zařízení podporuje mód bridge i NAT a v 60GHz spektru podporuje 1080 i 2160 MHz šířku kanálu. Maximální udávaná propustnost výrobcem při 16 QAM je 2 Gbps (1 Gbps full duplex).

Klíčové vlastnosti

• Kompaktní rozměry - 424 × 424 × 166 mm
• Spektrum 60 GHz s nízkým rušením - 57 až 71 GHz
• Dosah až 8 km - závisí na regulaci v použité zemi
• Propustnost 2 Gbps (1 Gbps FD)
• Podporuje poloviční šířku kanálů pro dosažení delší vzdálenosti nebo vyšší dostupnosti za horšího počasí
• Podporované kanály: 58320, 59400, 60480, 61560, 62640, 63720, 64800, 65880, 66960, 68040, 69120, 70200 MHz- závisí na místě použití
• Gigabitový LAN port s podporou pasivního PoE (24 nebo 48V DC)
• Vestavěná GPS
• Nastavení přes web management a bluetooth - UISP mobilní aplikaci

Legislativa v ČR

Instalování a provozování pojítka je potřeba vykonávat v souladu s platným všeobecným oprávněním. Wave-LR je certifikováno podle normy ETSI EN 303 722 a určeno jako klientská jednotka v instalacích typu bod-multibod. Provoz těchto zařízení je tak možný podle VO-R/12, řádku d4 tabulky b) technické parametry stanic.

• Všeobecné oprávnění č. VO-R/12

Před uvedením pojítka do provozu je třeba jej nejprve zaregistrovat na portálu https://rlan.ctu.gov.cz/ v souladu s VO-R/12.

Obsah balení

• Zařízení
• Držák s jemným lazením
• Napájecí PoE adaptér 48 V/0,65 A
• Napájecí kabel

Wave-LR je 60GHz point-to-multipoint (PtMP) klientské zařízení s vestavěnou 5 GHz zálohou (WiFi 6 - 802.11ax) od Ubiquiti Networks s dosahem až do vzdálenosti až 8km ideální pro poskytovatele internetu. Velice kompaktní a odolný zařízení je také vybaveno integrovanou GPS, Bluetooth pro jednoduché prvotní nastavení z mobilu přes UISP mobilní aplikaci a Gigabitovým LAN portem s podporou PoE. Zařízení podporuje mód bridge i NAT a v 60GHz spektru podporuje 1080 i 2160 MHz šířku kanálu. Maximální udávaná propustnost výrobcem při 16 QAM je 2 Gbps (1 Gbps full duplex). Funkce a vlastnosti: • Kompaktní rozměry - 257 × 257 × 114 mm • Spektrum 60 GHz s nízkým rušením - 57 až 71 GHz • Dosah až 5 km+ • Propustnost 2 Gbps (1 Gbps FD) • Podporuje poloviční šířku kanálů pro dosažení delší vzdálenosti nebo vyšší dostupnosti za horšího počasí • Podporované kanály: 58320, 59400, 60480, 61560, 62640, 63720, 64800, 65880, 66960, 68040, 69120, 70200 MHz- závisí na místě použití • Gigabitový LAN port s podporou pasivního PoE (24 nebo 48V DC) • Vestavěná GPS • Nastavení přes web management a bluetooth - UISP mobilní aplikaci Obsah balení: • Zařízení • Držák s jemným lazením • Napájecí PoE adaptér 48 V/0,65 A • Napájecí kabel Technické specifikace: Použití v interiéru: ne Použití v exteriéru: ano Provedení: na sloup Provedení: na zeď Stupeň krytí: IPX6 Polarizace: horizontální a vertikální Provozní teplota max (°C): 60 Provozní teplota min (°C): -40 Přenosová rychlost (Mbps): 2000 (60GHz) Vyzař. úhel - V. -6dB (°): 1,1 Vyzař. úhel - H. -6dB(°): 1,1 Zisk antény: 46dBi Procesor: ARM Cortex A53, Dual-Core, 1 GHz Velikost paměti (MB): 512 LAN: ano Gigabit LAN: ano Standard Wi-Fi: 802.11ax Frekvence Wi-Fi: 60 GHz Zabezpečení WPA: ne Zabezpečení WPA2: ano Zabezpečení WEP: ne Režim router: ano Režim Bridge: ano Režim AP: ne Režim repeater: ne Režim klient: ano Rychlost portů: 1 Gb/s Operační mód: PtMP (Point-to-Multipoint), Bridge/Router Šifrování: WPA2-PSK (AES) Zabezpečení WPA3: ne RJ-45 (počet): 1 Rozhraní: LAN, Wi-Fi, Bluetooth, GPS, Wave Podpora POE: ano Spotřeba (W): 18 Napájení (V): 48 Napájení (V): 24 Operační systém: airOS Barva: bílá Hmotnost (kg): 1.2 Rozměry: 424 x 166 mm Hmotnost (g): 932 Váhová kategorie: Lehký - do 2 kg Na stožár: ano LED indikace: ano Shoda: FCC, IC, CE Upozornění: Výrobce UBIQUITI nevztahuje záruku na zařízení poškozená přepětím. Zařízení je třeba na vstupech adekvátně chránit proti indukovanému elektrostatickému přepětí či přepěťovým špičkám na silovém vedení. Při venkovních instalacích je třeba používat stíněnou kabeláž (FTP/SFTP), příslušné přepěťové ochrany (pokud nejsou integrovány) a provést korektní a efektivní uzemnění. Firmware Recovery V případě, že zařízení přestane odpovídat (tkzv. "zatuhne") se přesvědčte, že softwarová nestabilita není odstranitelná k tomu určenou uživatelskou utilitou výrobce. Příslušná Discovery utilita i průvodce obnovou firmware naleznete v Souvisejících odkazech níže na stránce. Legislativa Provoz v ČR v souladu s aktualizovaným Všeobecným oprávněním VO-R/12/12.2019-10. Jednotka je certifikována dle normy ETSI EN 302 217. Související odkazy: • Znění VO-R/12/12.2019-10 • Registrační www portál ČTÚ • Instruktážní videoprůvodce • Registrační manuál

Ubiquiti UISP Wave Long Range Wave-LR je 60 GHz venkovní jednotka určená pro PtMP spoje (Point-to-Multipoint) s Wave technologií (PtP od FW 3.2.0). Je kompatibilní s klientskou přístupovým bodem (Wave AP). Dosah jednotky až 8 km, zisk 46 dBi, výkon rádia (TX) 9 dBm a celková propustnost je 2 Gbps (1 Gbps duplex). Stanice Wave Long-Range je dále vybavena výkonným záložním 5 GHz rádiem, které zajišťuje nepřerušované připojení. Jednotka je také vybavena Bluetooth rozhraním pro správu, takže ji lze snadno nastavit a konfigurovat pomocí aplikace UISP Mobile. Firmware 3.2.0 u 60 GHz Ubiquiti zařízení - Přidáno přepínání režimů PtP/PtMP pro Wave Nano, Wave LR a AF60-LR. Další informace na odkazu: https://community.ui.com/releases/Wave-PTMP-PTP-3-2-0/ Funkce: Wave technologie, PtMP jednotka/stanice & PtP režim (firmware 3.2.0 a novější) Dual ARM Cortex-A53 (1 GHz) + 512 MB DDR3L, operační systém airOS Záložní 5 GHz připojení (802.11ax Wi-Fi 6) Dosah spojení až 8 km Podpora bridge/router režimu Integrovaná GPS Podpora plánování připojení prostřednictvím ISP Design Center Montáž na sloup (⌀ 25 až 76,2 mm) Možnost provozovat 2 tyto zařízení jako spoj Bod-Bod (od FW 3.2.0) Správa pomocí aplikace UISP: verze 1.4.5 nebo novější Součástí balení je Gigabit napájecí PoE injektor 48 V (0,65 A). ZÁKLADNÍ SPECIFIKACE Frekvenční pásmo: 60 GHz (provozně 57-71 GHz), 5 GHz záloha Propustnost: 2 Gbps (1 Gbps duplex) Rozhraní: 1x GbE RJ-45, Wave technologie Zisk antény: 46 dBi (22 dBi pro 5 GHz zálohu) Azimut a elevace (šířka paprsku): 3 dB: 0,8°; 6 dB: 1,1° Podpora PoE: ano, pasivní PoE 48 V nebo 24 V Max. dosah: 8 km Výkon rádia (TX): 9 dBm Odolnost proti povětrnostním vlivům: IPX6 Rozměry: 424,4 x 424,4 x 166,2 mm Hmotnost: 2,59 kg (3,79 kg s držákem) Barva: bílá Provoz 60GHz spoje v ČR je možný pouze v souladu s platným všeobecným oprávněním VO-R/12/03.2021-3. Skutečný dosah spoje závisí na místní regulaci v daném státu a lokálních podmínkách. Manuál (montážní návod): https://dl.ui.com/qig/wave-lr.pdf Datasheet: https://dl.ui.com/ds/wave-lr_ds.pdf

Wave Long Range je 60GHz point-to-multipoint (PtMP) klientské zařízení s vestavěnou 5GHz zálohou (Wi-Fi 6 - 802.11ax) od Ubiquiti Networks s dosahem až do vzdálenosti 8 km a je ideální pro poskytovatele internetových služeb. Velice kompaktní a odolný zařízení je také vybaveno integrovanou GPS, Bluetooth pro jednoduché prvotní nastavení z mobilu přes UISP mobilní aplikaci a Gigabitovým LAN portem s podporou PoE. Zařízení podporuje mód bridge i NAT a v 60GHz spektru podporuje 1080 i 2160 MHz šířku kanálu. Maximální udávaná propustnost výrobcem při 16 QAM je 2 Gbps (1 Gbps full duplex).

Klíčové vlastnosti

• Kompaktní rozměry - 424 × 424 × 166 mm
• Spektrum 60 GHz s nízkým rušením - 57 až 71 GHz
• Dosah až 8 km
• Propustnost 2 Gbps (1 Gbps FD)
• Podporuje poloviční šířku kanálů pro dosažení delší vzdálenosti nebo vyšší dostupnosti za horšího počasí
• Podporované kanály: 58320, 59400, 60480, 61560, 62640, 63720, 64800, 65880, 66960, 68040, 69120, 70200 MHz- závisí na místě použití
• Gigabitový LAN port s podporou pasivního PoE (24 nebo 48V DC)
• Vestavěná GPS
• Nastavení přes web management a bluetooth - UISP mobilní aplikaci

Legislativa v ČR

Instalování a provozování pojítka je potřeba vykonávat v souladu s platným všeobecným oprávněním. Zařízení je certifikováno podle normy ETSI EN 303 722 a určeno jako klientská jednotka v instalacích typu bod-multibod. Provoz těchto zařízení je tak možný podle všeobecného oprávnění č. VO-R/12, řádku d4 tabulky b) technické parametry stanic. Před uvedením do provozu je třeba zaregistrovat zařízení na stránce rlan.ctu.cz.

Obsah balení

• Zařízení
• Držák s jemným laděním
• Napájecí PoE adaptér 48 V / 0,65 A
• Napájecí kabel

Ubiquiti WAVE-LR. Maximální přenosová vzdálenost: 8000 m. Úroveň zisku antény (max): 46 dBi. Wi-fi pásmo: Jedno pásmo (60 GHz), Modulace: 16-QAM, 64-QAM, 256-QAM, 1024-QAM, BPSK, QPSK. Přenosová rychlost sítě Ethernet: 10,100,1000 Mbit/s, Technologie kabeláže: 10/100/1000Base-T(X). Šifrování/zabezpečení: AES, WPA2-PSK
