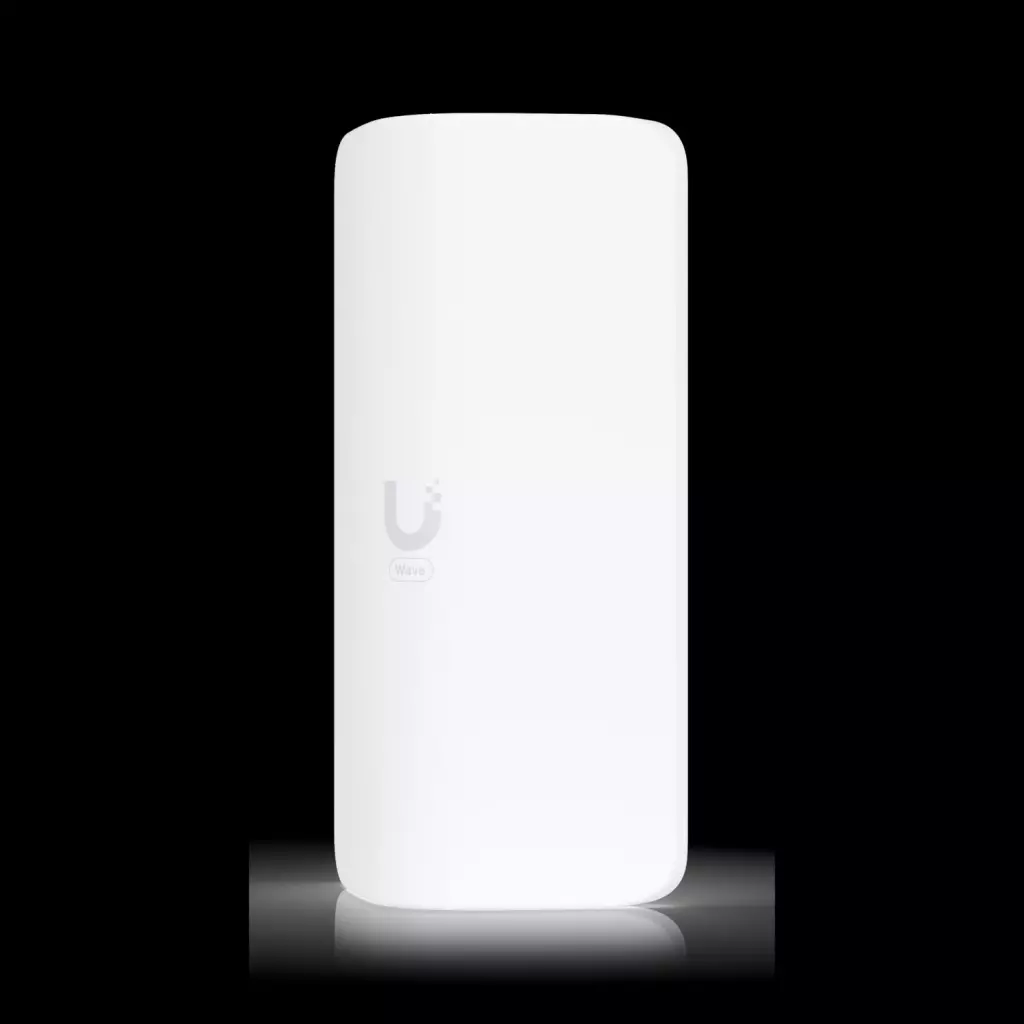

UBNT, WAVE-AP-Micro Access Point Micro

Ubiquiti Wave-AP-Micro - UISP Wave Access Point Micro |SPECIFIKACE| Mechanické Rozměry(VX ŠX H) *284 x 156 x 76 mm (11,2 x 6,1 x 3") Hmotnost *1,3 kg (2,87 lb) Obkladové materiály * Hliníková slitina, UV stabilizovaný polykarbonát Montážní materiály *Nerezová ocel, UV stabilizovaný polykarbonát Průměr uchycení na tyč *35 až 60 mm (1,4 až 2,4") na vnějším průměru trubky Zatížení větrem *87 N při 200 km/h (20 lbf při 125 mph) Odolnost vůči povětrnostním vlivům *IPX6 Hardware Procesor *Čtyřjádrový ARM® Cortex®-A53 1,4 GHz Paměť *DDR3L 512 MB Síťové rozhraní *(1) 1/2,5 GbE RJ45 port Max. spotřeba energie *24W Metoda napájení *48V DC pasivní PoE 4 páry (1, 2+; 3, 6-) (4, 5+; 7, 8-) nebo 2 páry (4, 5+; 7, 8-) *24V DC pasivní PoE 4 páry (1, 2+; 3, 6-) (4, 5+; 7, 8-) Zdroj napájení *48V DC, 0,65A, 2,5 GbE PoE adaptér (součástí balení) Knoflík * Obnovení továrního nastavení LED diody * Napájení, Ethernet, GPS, Link Provozní teplota *-40 až 60 °C (-40 až 140 °F) Provozní vlhkost * 5 až 95 % nekondenzující Certifikace *FCC, IC, CE Software OS *airOS® Pracovní režim *Přístupový bod PtMP Specifické rysy Ubiquiti *Wave AI, protokol zjišťování Služby *UISP, ping watchdog, NTP klient, SNMP Nástroje *Zarovnání antény, vyhledávací nástroj, ping, trasování trasy, test rychlosti Síť * Režim mostu Požadavky na aplikaci *Web UISP: Verze 2.2.11 a novější *UISP iOS™: Verze 2.25.1 a novější *UISP Android™: Verze 2.27.5 a novější Systém Celková propustnost *5 Gbps (2,5 Gbps duplex) Podporovaní klienti se počítají *15 Rozsah *Připojení k vlnám s dlouhým dosahem: až 6 km *Připojení k Wave Nano: až 4 km Šifrování *WPA2-PSK (AES) GPS *Ano RF Provozní frekvence *57 až 71 GHz *Závisí na regulační oblasti. Šířka pásma kanálu *2160, 1080 MHz Provozní kanály *58320, 59400, 60480, 61560, 62640, 63720, 64800, 65880, 66960, 68040, 69120, 70200 MHz *Závisí na regulační oblasti. Modulace *16QAM, QPSK Zisk antény *20 dBi Polarizace *Lineární Šířka paprsku *Azimut: 3dB 90° * Nadmořská výška: 3dB 7°, 6dB 12° Elektrické sklápění *0° Záložní RF WiFi standard *802.11ax (WiFi 6) Provozní frekvence USA/CA *U-NII-1 5150 - 5250 MHz *U-NII-2A 5250 - 5350 MHz *U-NII-2C 5470 - 5725 MHz *U-NII-3 5725 - 5850 MHz Celosvětově *5150 - 5875 MHz *Závisí na regulační oblasti. Šířka pásma kanálu *20, 40, 80 MHz Modulace *BPSK (1/2), QPSK (1/2), QPSK (3/4), 16QAM (1/2), 16QAM (3/4), 64QAM (2/3), 64QAM (3/4), 64QAM (5/6), 256QAM (3/4), 256QAM (5/6), 1024QAM (3/4), 1024QAM (5/6) Zisk antény *13,5 dBi Polarizace *Dvoulineární Šířka paprsku *Azimut: 6 dB 90° *Elevace: 6 dB 25° Cross-pol izolace *10 dB Elektrické sklápění *0° LEDky Napájení *Bliká bíle: probíhá spouštění *Bílá: není připojeno k aplikaci UISP *Modrá: připojeno k aplikaci UISP *Bliká modře: lokalizace probíhá *Modrá/bílá: Probíhá aktualizace firmwaru Ethernet *Bliká modře: Byl zjištěn provoz sítě Ethernet GPS *Modrá: příjem alespoň (4) satelitního signálu GPS Odkaz *Modrá: 60 GHz spojení *Bílá: 5 GHz spojení

Ubiquiti UISP Wave AP Micro

Wave-AP-Micro je 60 GHz venkovní přístupový bod určený pro PtMP spoje (Point-to-Multipoint) s Wave technologií. Je kompatibilní s jednotkami Wave Long-Range a Wave Nano. Dosah AP je 4 nebo 6 km (dle stanice), zisk 20 dBi, výkon rádia (TX) 23 dBm a celková propustnost je 5 Gbps (2,5 Gbps duplex). Přístupový bod je dále vybaven výkonným záložním 5 GHz rádiem (802.11ax), které zajišťuje nepřerušované připojení. Jednotka je také vybavena Bluetooth rozhraním pro správu, takže ji lze snadno nastavit a konfigurovat pomocí aplikace UISP Mobile.

Funkce:

• Wave technologie, PtMP přístupový bod, pro připojení až 31 stanic/jednotek (verze firmwaru 3.4.0 a novější)
• Celková propustnost až 5 Gb/s (2,5 Gb/s duplexně)
• Quad ARM Cortex-A53 (1,4 GHz) + 512 MB DDR3L, operační systém airOS
• Záložní 5 GHz připojení (802.11ax Wi-Fi 6)
• Dosah spojení 4 nebo 6 km (dle stanice - Wave Long-Range 6 km & Wave Nano 4 km)
• Integrovaná GPS
• Podpora plánování připojení prostřednictvím ISP Design Center
• Montáž na sloup (⌀ 35 až 60 mm)
• Odolnost proti povětrnostním vlivům IPX6
• Namáhání ve větru 87 N při 200 km/h (20 lbf při 125 mph)

Správa pomocí aplikace UISP: verze 2.2.11 (web), 2.25.1 (iOS), 2.27.5 (Android) nebo novější

Součástí balení je 2,5 GbE napájecí PoE injektor 48 V (0,65 A) a držák na sloup.

ZÁKLADNÍ SPECIFIKACE

Frekvenční pásmo: 60 GHz (provozně 57–71 GHz), 5 GHz záloha Propustnost: 5 Gbps (2,5 Gbps duplex) Rozhraní: 1× 2,5 GbE RJ-45, Wave technologie, 802.11ax Wi-Fi 6 (záloha) Zisk antény: 20 dBi (13,5 dBi pro 5 GHz zálohu) Šířka paprsku: azimut 90° (3 dB), elevace 7° (3 dB); 12° (6 dB) Podpora PoE: ano, pasivní PoE 48 V nebo 24 V Max. dosah: 4 km (Wave Nano), 6 km (Wave Long-Range) Výkon rádia (TX): 23 dBm Odolnost proti povětrnostním vlivům: IPX6 Rozměry: 284 × 156 × 76 mm Hmotnost: 1,3 kg Barva: bílá

---

Provoz 60GHz spoje v ČR je možný pouze v souladu s platným všeobecným oprávněním VO-R/12/03.2021-3. Skutečný dosah spoje závisí na místní regulaci v daném státu a lokálních podmínkách.

---

Manuál (montážní návod): https://dl.ui.com/qig/wave-ap.pdf

---

Datasheet: https://dl.ui.com/ds/wave-ap_ds.pdf

---

---

---

Wave Access Point Micro je 60GHz point-to-multipoint (PtMP) vysílací jednotka s vestavěnou 5 GHz zálohou (WiFi 6 - 802.11ax) od Ubiquiti Networks s dosahem až do vzdálenosti 6 km proti Wave LR nebo 4 km proti menší jednotce Wave Nano a je ideální pro poskytovatele internetových služeb. Velice decentní zařízení je také vybaveno integrovanou GPS, Bluetooth pro jednoduché prvotní nastavení z mobilu přes UISP mobilní aplikaci, 2.5 Gigabitovým LAN portem s podporou napájení přes PoE - 24 i 48V DC. Zařízení podporuje pouze mód bridge a v 60GHz spektru podporuje 1080 i 2160 MHz šířku kanálu. Maximální udávaná propustnost výrobcem při 16 QAM je 5 Gbps (2.5 Gbps full duplex). Klíčové vlastnosti Kompaktní rozměry - 284 × 156 × 76 mm Spektrum 60 GHz s nízkým rušením - 57 až 71 GHz Vestavěná 60 GHz anténa se ziskem 20 dBi a vyzařovacím úhlem 90° / 7° Dosah až 6 km - závisí na regulaci v použité zemi, podpora až 15 klientů Propustnost 5 Gbps (2.5 Gbps FD) Podporuje poloviční šířku kanálů pro dosažení delší vzdálenosti nebo vyšší dostupnosti za horšího počasí Podporované kanály: 58320, 59400, 60480, 61560, 62640, 63720, 64800, 65880, 66960, 68040, 69120, 70200 MHz- závisí na místě použití 2.5 Gigabitový LAN port s podporou pasivního PoE (24 nebo 48V DC) Vestavěná GPS Nastavení přes web management a bluetooth - UISP mobilní aplikaci Legislativa v ČR Instalování a provozování pojítka je potřeba vykonávat v souladu s platným všeobecným oprávněním. Wave-AP je certifikováno podle normy ETSI EN 302 567 pro venkovní použití a určeno jako vysílač v instalacích bod - multibod. Podle písemného vyjádření ČTÚ je provoz těchto zařízení možný podle VO-R/12, řádku d3 tabulky b) technické parametry stanic. Pro použití platí omezení kmitočtového úseku na 57 - 66GHz. Všeobecné oprávnění č. VO-R/12 Před uvedením pojítka do provozu je třeba jej nejprve zaregistrovat na portálu 60ghz.ctu.cz v souladu s VO-R/12. Obsah balení Zařízení Držák s jemným lazením Napájecí PoE adaptér 48 V/0,65 A Napájecí kabel

Bezdrátový access point - Wi-Fi 6 - 5 GHz

Wave Access Point Micro je 60GHz point-to-multipoint (PtMP) vysílací jednotka s vestavěnou 5 GHz zálohou (WiFi 6 - 802.11ax) od Ubiquiti Networks s dosahem až do vzdálenosti 6 km proti Wave LR nebo 4 km proti menší jednotce Wave Nano a je ideální pro poskytovatele internetových služeb. Velice decentní zařízení je také vybaveno integrovanou GPS, Bluetooth pro jednoduché prvotní nastavení z mobilu přes UISP mobilní aplikaci, 2.5 Gigabitovým LAN portem s podporou napájení přes PoE - 24 i 48V DC. Zařízení podporuje pouze mód bridge a v 60GHz spektru podporuje 1080 i 2160 MHz šířku kanálu. Maximální udávaná propustnost výrobcem při 16 QAM je 5 Gbps (2.5 Gbps full duplex). Klíčové vlastnosti Kompaktní rozměry - 284 × 156 × 76 mm Spektrum 60 GHz s nízkým rušením - 57 až 71 GHz Vestavěná 60 GHz anténa se ziskem 20 dBi a vyzařovacím úhlem 90° / 7° Dosah až 6 km - závisí na regulaci v použité zemi, podpora až 15 klientů Propustnost 5 Gbps (2.5 Gbps FD) Podporuje poloviční šířku kanálů pro dosažení delší vzdálenosti nebo vyšší dostupnosti za horšího počasí Podporované kanály: 58320, 59400, 60480, 61560, 62640, 63720, 64800, 65880, 66960, 68040, 69120, 70200 MHz- závisí na místě použití 2.5 Gigabitový LAN port s podporou pasivního PoE (24 nebo 48V DC) Vestavěná GPS Nastavení přes web management a bluetooth - UISP mobilní aplikaci Legislativa v ČR Instalování a provozování pojítka je potřeba vykonávat v souladu s platným všeobecným oprávněním. Wave-AP je certifikováno podle normy ETSI EN 302 567 pro venkovní použití a určeno jako vysílač v instalacích bod - multibod. Podle písemného vyjádření ČTÚ je provoz těchto zařízení možný podle VO-R/12, řádku d3 tabulky b) technické parametry stanic. Pro použití platí omezení kmitočtového úseku na 57 - 66GHz. Všeobecné oprávnění č. VO-R/12 Před uvedením pojítka do provozu je třeba jej nejprve zaregistrovat na portálu 60ghz.ctu.cz v souladu s VO-R/12. Obsah balení - Zařízení - Držák s jemným lazením - Napájecí PoE adaptér 48 V/0,65 A - Napájecí kabel

Wave Access Point Micro je 60GHz point-to-multipoint (PtMP) vysílací jednotka s vestavěnou 5 GHz zálohou (WiFi 6 - 802.11ax) od Ubiquiti s dosahem až do vzdálenosti 6 km proti Wave LR nebo 4 km proti menší jednotce Wave Nano a je ideální pro poskytovatele internetových služeb. Velice decentní zařízení je také vybaveno integrovanou GPS, Bluetooth pro jednoduché prvotní nastavení z mobilu přes UISP mobilní aplikaci, 2.5 Gigabitovým LAN portem s podporou napájení přes PoE - 24 i 48V DC. Zařízení podporuje pouze mód bridge a v 60GHz spektru podporuje 1080 i 2160 MHz šířku kanálu. Maximální udávaná propustnost výrobcem při 16 QAM je 5 Gbps (2.5 Gbps full duplex).

Klíčové vlastnosti

• Kompaktní rozměry - 284 × 156 × 76 mm
• Spektrum 60 GHz s nízkým rušením - 57 až 71 GHz
• Vestavěná 60 GHz anténa se ziskem 20 dBi a vyzařovacím úhlem 90° / 7°
• Dosah až 6 km - závisí na regulaci v použité zemi, podpora až 15 klientů
• Propustnost 5 Gbps (2.5 Gbps FD)
• Podporuje poloviční šířku kanálů pro dosažení delší vzdálenosti nebo vyšší dostupnosti za horšího počasí
• Podporované kanály: 58320, 59400, 60480, 61560, 62640, 63720, 64800, 65880, 66960, 68040, 69120, 70200 MHz- závisí na místě použití
• 2.5 Gigabitový LAN port s podporou pasivního PoE (24 nebo 48V DC)
• Vestavěná GPS
• Nastavení přes web management a bluetooth - UISP mobilní aplikaci

Legislativa v ČR

Instalování a provozování pojítka je potřeba vykonávat v souladu s platným všeobecným oprávněním. Wave-Nano je certifikováno podle normy ETSI EN 303 722 a určeno jako klient v instalacích bod - multibod. Provoz těchto zařízení je tak možný podle VO-R/12, řádku d3 tabulky b) technické parametry stanic.

• Všeobecné oprávnění č. VO-R/12

Před uvedením pojítka do provozu je třeba jej nejprve zaregistrovat na portálu https://rlan.ctu.gov.cz/ v souladu s VO-R/12.

Obsah balení

• Zařízení
• Držák s jemným lazením
• Napájecí PoE adaptér 48 V/0,65 A
• Napájecí kabel

Wave Access Point Micro je 60GHz point-to-multipoint (PtMP) vysílací jednotka s vestavěnou 5GHz zálohou (Wi-Fi 6 - 802.11ax) od Ubiquiti Networks s dosahem až do vzdálenosti 6 km proti Wave LR nebo 4 km proti menší jednotce Wave Nano a je ideální pro poskytovatele internetových služeb. Velice decentní zařízení je také vybaveno integrovanou GPS, Bluetooth pro jednoduché prvotní nastavení z mobilu přes UISP mobilní aplikaci, 2.5 Gigabitovým LAN portem s podporou napájení přes PoE - 24 i 48 V DC. Zařízení podporuje pouze mód bridge a v 60GHz spektru podporuje 1080 i 2160 MHz šířku kanálu. Maximální udávaná propustnost výrobcem při 16 QAM je 5 Gbps (2.5 Gbps full duplex).

Klíčové vlastnosti

• Kompaktní rozměry - 284 × 156 × 76 mm
• Spektrum 60 GHz s nízkým rušením - 57 až 71 GHz
• Vestavěná 60 GHz anténa se ziskem 20 dBi a vyzařovacím úhlem 90° / 7°
• Dosah až 6 km - závisí na regulaci v použité zemi, podpora až 15 klientů
• Propustnost 5 Gbps (2.5 Gbps FD)
• Podporuje poloviční šířku kanálů pro dosažení delší vzdálenosti nebo vyšší dostupnosti za horšího počasí
• Podporované kanály: 58320, 59400, 60480, 61560, 62640, 63720, 64800, 65880, 66960, 68040, 69120, 70200 MHz - závisí na místě použití
• 2.5 Gigabitový LAN port s podporou pasivního PoE (24 nebo 48 V DC)
• Vestavěná GPS
• Nastavení přes web management a bluetooth - UISP mobilní aplikaci

Legislativa v ČR

Instalování a provozování pojítka je potřeba vykonávat v souladu s platným všeobecným oprávněním. Zařízení je certifikováno podle normy ETSI EN 302 567 pro venkovní použití a určeno jako vysílač v instalacích bod - multibod. Podle písemného vyjádření ČTÚ je provoz těchto zařízení možný podle všeobecného oprávnění č. VO-R/12, řádku d3 tabulky b) technické parametry stanic. Pro použití platí omezení kmitočtového úseku na 57 - 66 GHz. Před uvedením do provozu je třeba zaregistrovat zařízení na stránce rlan.ctu.cz.

Obsah balení

• Zařízení
• Držák s jemným laděním
• Napájecí PoE adaptér 48 V / 0,65 A
• Napájecí kabel

Ubiquiti UISP WAVE-AP-MICRO. Maximální přenosová rychlost: 5000 Mbit/s. Typ antény: Vnitřní, Úroveň zisku antény (max): 20 dBi. Frekvenční pásmo: 57 - 71 GHz. Počet uživatelů: 15 uživatel/ů. Šifrování/zabezpečení: AES, WPA2-PSK

Popis produktu Wave Access Point Micro je 60GHz point-to-multipoint (PtMP) vysílací jednotka s vestavěnou 5 GHz zálohou (WiFi 6 - 802.11ax) od Ubiquiti Networks s dosahem až do vzdálenosti 6 km proti Wave LR nebo 4 km proti menší jednotce Wave Nano a je ideální pro poskytovatele internetových služeb. Velice decentní zařízení je také vybaveno integrovanou GPS, Bluetooth pro jednoduché prvotní nastavení z mobilu přes UISP mobilní aplikaci, 2.5 Gigabitovým LAN portem s podporou napájení přes PoE - 24 i 48V DC. Zařízení podporuje pouze mód bridge a v 60GHz spektru podporuje 1080 i 2160 MHz šířku kanálu. Maximální udávaná propustnost výrobcem při 16 QAM je 5 Gbps (2.5 Gbps full duplex). Klíčové vlastnosti • Kompaktní rozměry - 284 × 156 × 76 mm • Spektrum 60 GHz s nízkým rušením - 57 až 71 GHz • Vestavěná 60 GHz anténa se ziskem 20 dBi a vyzařovacím úhlem 90° / 7° • Dosah až 6 km - závisí na regulaci v použité zemi, podpora až 15 klientů • Propustnost 5 Gbps (2.5 Gbps FD) • Podporuje poloviční šířku kanálů pro dosažení delší vzdálenosti nebo vyšší dostupnosti za horšího počasí • Podporované kanály: 58320, 59400, 60480, 61560, 62640, 63720, 64800, 65880, 66960, 68040, 69120, 70200 MHz- závisí na místě použití • 2.5 Gigabitový LAN port s podporou pasivního PoE (24 nebo 48V DC) • Vestavěná GPS • Nastavení přes web management a bluetooth - UISP mobilní aplikaci Legislativa v ČR Instalování a provozování pojítka je potřeba vykonávat v souladu s platným všeobecným oprávněním. Wave-AP je certifikováno podle normy ETSI EN 302 567 pro venkovní použití a určeno jako vysílač v instalacích bod - multibod. Podle písemného vyjádření ČTÚ je provoz těchto zařízení možný podle VO-R/12, řádku d3 tabulky b) technické parametry stanic. Pro použití platí omezení kmitočtového úseku na 57 - 66GHz. • Všeobecné oprávnění č. VO-R/12 Před uvedením pojítka do provozu je třeba jej nejprve zaregistrovat na portálu 60ghz.ctu.cz v souladu s VO-R/12. Obsah balení • Zařízení • Držák s jemným lazením • Napájecí PoE adaptér 48 V/0,65 A • Napájecí kabel Technické parametry Bezdrátové vlastnosti Šířka kanálu [MHz]:1080, 2160 Přenosová rychlost - 5GHz [Mb/s]:1201 Přenosová rychlost - 60GHz [Mb/s]:5000 Šifrování:WPA2 AES Vyzař. úhel v elevační rovině (-6dB) [°]:7 Vyzař. úhel v azimutové rovině (-6dB) [°]:90 Zisk antény [dBi]:20 Konektory a rozhraní Rychlost LAN:(1) 100/1000/2500Mbps GPS modul:Ano Ostatní:Bluetooth Napájení Napájení přes PoE:24V DC, 48V DC Typ napájení:PoE Max. spotřeba energie [W]:24 Fyzické charakteristiky Určeno na stožár o průměru [mm]:35 až 60 Stupeň krytí:IPX6 Radom:Ano Provozní teplota [°C]:-40 až 60 Hmotnost [g]:1300 Šířka [mm]:156 Výška [mm]:284 Hloubka [mm]:76 Hardware CPU:ARM Cortex-A53 Frekvence CPU [MHz]:1400 RAM [MB]:512 Software Operační systém:airOS

Wave Access Point Micro je 60GHz point-to-multipoint (PtMP) vysílací jednotka s vestavěnou 5 GHz zálohou (WiFi 6 - 802.11ax) od Ubiquiti s dosahem až do vzdálenosti 6 km proti Wave LR nebo 4 km proti menší jednotce Wave Nano a je ideální pro poskytovatele internetových služeb. Velice decentní zařízení je také vybaveno integrovanou GPS, Bluetooth pro jednoduché prvotní nastavení z mobilu přes UISP mobilní aplikaci, 2.5 Gigabitovým LAN portem s podporou napájení přes PoE - 24 i 48V DC. Zařízení podporuje pouze mód bridge a v 60GHz spektru podporuje 1080 i 2160 MHz šířku kanálu. Maximální udávaná propustnost výrobcem při 16 QAM je 5 Gbps (2.5 Gbps full duplex). Klíčové vlastnosti Kompaktní rozměry - 284 × 156 × 76 mm Spektrum 60 GHz s nízkým rušením - 57 až 71 GHz Vestavěná 60 GHz anténa se ziskem 20 dBi a vyzařovacím úhlem 90° / 7° Dosah až 6 km - závisí na regulaci v použité zemi, podpora až 15 klientů Propustnost 5 Gbps (2.5 Gbps FD) Podporuje poloviční šířku kanálů pro dosažení delší vzdálenosti nebo vyšší dostupnosti za horšího počasí Podporované kanály: 58320, 59400, 60480, 61560, 62640, 63720, 64800, 65880, 66960, 68040, 69120, 70200 MHz- závisí na místě použití 2.5 Gigabitový LAN port s podporou pasivního PoE (24 nebo 48V DC) Vestavěná GPS Nastavení přes web management a bluetooth - UISP mobilní aplikaci Legislativa v ČR Instalování a provozování pojítka je potřeba vykonávat v souladu s platným všeobecným oprávněním. Wave-Nano je certifikováno podle normy ETSI EN 303 722 a určeno jako klient v instalacích bod - multibod. Provoz těchto zařízení je tak možný podle VO-R/12, řádku d3 tabulky b) technické parametry stanic. Všeobecné oprávnění č. VO-R/12 Před uvedením pojítka do provozu je třeba jej nejprve zaregistrovat na portálu https://rlan.ctu.gov.cz/ v souladu s VO-R/12. Obsah balení Zařízení Držák s jemným lazením Napájecí PoE adaptér 48 V/0,65 A Napájecí kabel

Wave Access Point Micro je 60GHz point-to-multipoint (PtMP) vysílací jednotka s vestavěnou 5 GHz zálohou (WiFi 6 - 802.11ax) od Ubiquiti. Disponuje dosahem až do vzdálenosti 6 km proti Wave LR nebo 4 km proti menší jednotce Wave Nano a je ideální pro potřeby ISP. Zařízení je vybaveno integrovaným GPS modulem, správa přes Bluetooth pro jednoduché prvotní nastavení z mobilu přes UISP mobilní aplikaci. Jednotka je osazena 2.5 Gigabitovým LAN portem s podporou napájení přes PoE - 24 i 48V. Podpora módu PtMP Access Point, v 60GHz spektru podporuje 1080 i 2160 MHz šířku kanálu. Maximální udávaná propustnost výrobcem při 16 QAM je 5 Gbps (2.5 Gbps full duplex). Kapacity a výkon jednotky: — Maximální počet asociovaných klientů: 31 (FW verze 3.4.0 a vyšší) — dosah s Wave Pro ~ 6 km — dosah s Wave Long-Range ~ 6 km — dosah s Wave Nano ~ 4 km — dosah s Wave Pico ~ 0.9 km) Funkce a vlastnosti: • Kompaktní rozměry - 284 × 156 × 76 mm • Spektrum 60 GHz s nízkým rušením - 57 až 71 GHz • Vestavěná 60 GHz anténa se ziskem 20 dBi a vyzařovacím úhlem 90° / 7° • Dosah až 6 km - závisí na regulaci v použité zemi, podpora až 15 klientů • Propustnost 5 Gbps (2.5 Gbps FD) • Podporuje poloviční šířku kanálů pro dosažení delší vzdálenosti nebo vyšší dostupnosti za horšího počasí • Podporované kanály: 58320, 59400, 60480, 61560, 62640, 63720, 64800, 65880, 66960, 68040, 69120, 70200 MHz- závisí na místě použití • 2.5 Gigabitový LAN port s podporou pasivního PoE (24 nebo 48V DC) • Vestavěná GPS • Nastavení přes web management a bluetooth - UISP mobilní aplikaci Obsah balení: • Zařízení • Držák s jemným lazením • Napájecí PoE adaptér 48 V/0,65 A • Napájecí kabel Technické specifikace: Šířka kanálu [MHz]:1080, 2160 Přenosová rychlost - 5GHz [Mb/s]:1201 Přenosová rychlost - 60GHz [Mb/s]:5000 Šifrování:WPA2 AES Vyzař. úhel v elevační rovině (-6dB) [°]:7 Vyzař. úhel v azimutové rovině (-6dB) [°]:90 Zisk antény [dBi]:20 Rychlost LAN:(1) 100/1000/2500Mbps CPU:ARM Cortex-A53 Frekvence CPU [MHz]:1400 RAM [MB]:512 Operační systém:airOS GPS modul:Ano Ostatní:Bluetooth Napájení: Napájení přes PoE:24V DC, 48V DC Typ napájení:PoE Max. spotřeba energie [W]:24 Fyzické charakteristiky: Určeno na stožár o průměru [mm]:35 až 60 Stupeň krytí:IPX6 Radom:Ano Provozní teplota [°C]:-40 až 60 Hmotnost [g]:1300 Šířka [mm]:156 Výška [mm]:284 Hloubka [mm]:76 Upozornění: Výrobce UBIQUITI nevztahuje záruku na zařízení poškozená přepětím. Zařízení je třeba na vstupech adekvátně chránit proti indukovanému elektrostatickému přepětí či přepěťovým špičkám na silovém vedení. Při venkovních instalacích je třeba používat stíněnou kabeláž (FTP/SFTP), příslušné přepěťové ochrany (pokud nejsou integrovány) a provést korektní a efektivní uzemnění. Firmware Recovery V případě, že zařízení přestane odpovídat (tkzv. "zatuhne") se přesvědčte, že softwarová nestabilita není odstranitelná k tomu určenou uživatelskou utilitou výrobce. Příslušná Discovery utilita i průvodce obnovou firmware naleznete v Souvisejících odkazech níže na stránce. Legislativa Provoz v ČR v souladu s aktualizovaným Všeobecným oprávněním VO-R/12/12.2019-10. Jednotka je certifikována dle normy ETSI EN 302 217. Související odkazy: • Znění VO-R/12/12.2019-10 • Registrační www portál ČTÚ • Instruktážní videoprůvodce • Registrační manuál GPSR kontakt: Ubiquiti International Holding B.V. Ekkersrijt 3102, 5692 CC Son en Breugel [email protected]

Technická specifikace Mechanické Rozměry(V x Š x H): 284 x 156 x 76 mm (11,2 x 6,1 x 3") Hmotnost: 1,3 kg (2,87 lb) Obkladové materiály: hliníková slitina, UV stabilizovaný polykarbonát Montážní materiály: nerezová ocel, UV stabilizovaný polykarbonát Průměr uchycení na tyč: 35 až 60 mm (1,4 až 2,4") na vnějším průměru trubky Zatížení větrem: 87 N při 200 km/h (20 lbf při 125 mph) Odolnost vůči povětrnostním vlivům: IPX6 Hardware Procesor: čtyřjádrový ARM® Cortex®-A53 1,4 GHz Paměť: DDR3L 512 MB Síťové rozhraní: (1) 1/2,5 GbE RJ45 port Max. spotřeba energie: 24W Metoda napájení: 48V DC pasivní PoE 4 páry (1, 2+; 3, 6-) (4, 5+; 7, 8-) nebo 2 páry (4, 5+; 7, 8-) 24V DC pasivní PoE 4 páry (1, 2+; 3, 6-) (4, 5+; 7, 8-) Zdroj napájení: 48V DC, 0,65A, 2,5 GbE PoE adaptér (součástí balení) Knoflík: obnovení továrního nastavení LED diody: napájení, Ethernet, GPS, Link Provozní teplota: -40 až 60 °C (-40 až 140 °F) Provozní vlhkost: 5 až 95 % nekondenzující Certifikace: FCC, IC, CE Software OS: airOS® Pracovní režim: přístupový bod PtMP Specifické rysy Ubiquiti: Wave AI, protokol zjišťování Služby: UISP, ping watchdog, NTP klient, SNMP Nástroje: zarovnání antény, vyhledávací nástroj, ping, trasování trasy, test rychlosti Síť: režim mostu Požadavky na aplikaci: Web UISP: Verze 2.2.11 a novější UISP iOS™: Verze 2.25.1 a novější UISP Android™: Verze 2.27.5 a novější Systém Celková propustnost: 5 Gbps (2,5 Gbps duplex) Podporovaní klienti se počítají: 15 Rozsah Připojení k vlnám s dlouhým dosahem: až 6 km Připojení k Wave Nano: až 4 km Šifrování: WPA2-PSK (AES) GPS: ano RF Provozní frekvence: 57 až 71 GHz (závisí na regulační oblasti) Šířka pásma kanálu: 2160, 1080 MHz Provozní kanály: 58320, 59400, 60480, 61560, 62640, 63720, 64800, 65880, 66960, 68040, 69120, 70200 MHz (závisí na regulační oblasti) Modulace: 16QAM, QPSK Zisk antény: 20 dBi Polarizace: lineární Šířka paprsku: Azimut: 3dB 90° Nadmořská výška: 3dB 7°, 6dB 12° Elektrické sklápění: 0° Záložní RF WiFi standard: 802.11ax (WiFi 6) Provozní frekvence USA/CA U-NII-1 5150 - 5250 MHz U-NII-2A 5250 - 5350 MHz U-NII-2C 5470 - 5725 MHz U-NII-3 5725 - 5850 MHz Celosvětově: 5150 - 5875 MHz (závisí na regulační oblasti) Šířka pásma kanálu: 20, 40, 80 MHz Modulace: BPSK (1/2), QPSK (1/2), QPSK (3/4), 16QAM (1/2), 16QAM (3/4), 64QAM (2/3), 64QAM (3/4), 64QAM (5/6), 256QAM (3/4), 256QAM (5/6), 1024QAM (3/4), 1024QAM (5/6) Zisk antény: 13,5 dBi Polarizace: dvoulineární Šířka paprsku Azimut: 6 dB 90° Elevace: 6 dB 25° Cross-pol izolace: 10 dB Elektrické sklápění: 0° LEDky Napájení Bliká bíle: probíhá spouštění Bílá: není připojeno k aplikaci UISP Modrá: připojeno k aplikaci UISP Bliká modře: lokalizace probíhá Modrá/bílá: Probíhá aktualizace firmwaru Ethernet Bliká modře: Byl zjištěn provoz sítě Ethernet GPS Modrá: příjem alespoň (4) satelitního signálu GPS Spojení Modrá: 60 GHz spojení Bílá: 5 GHz spojení
