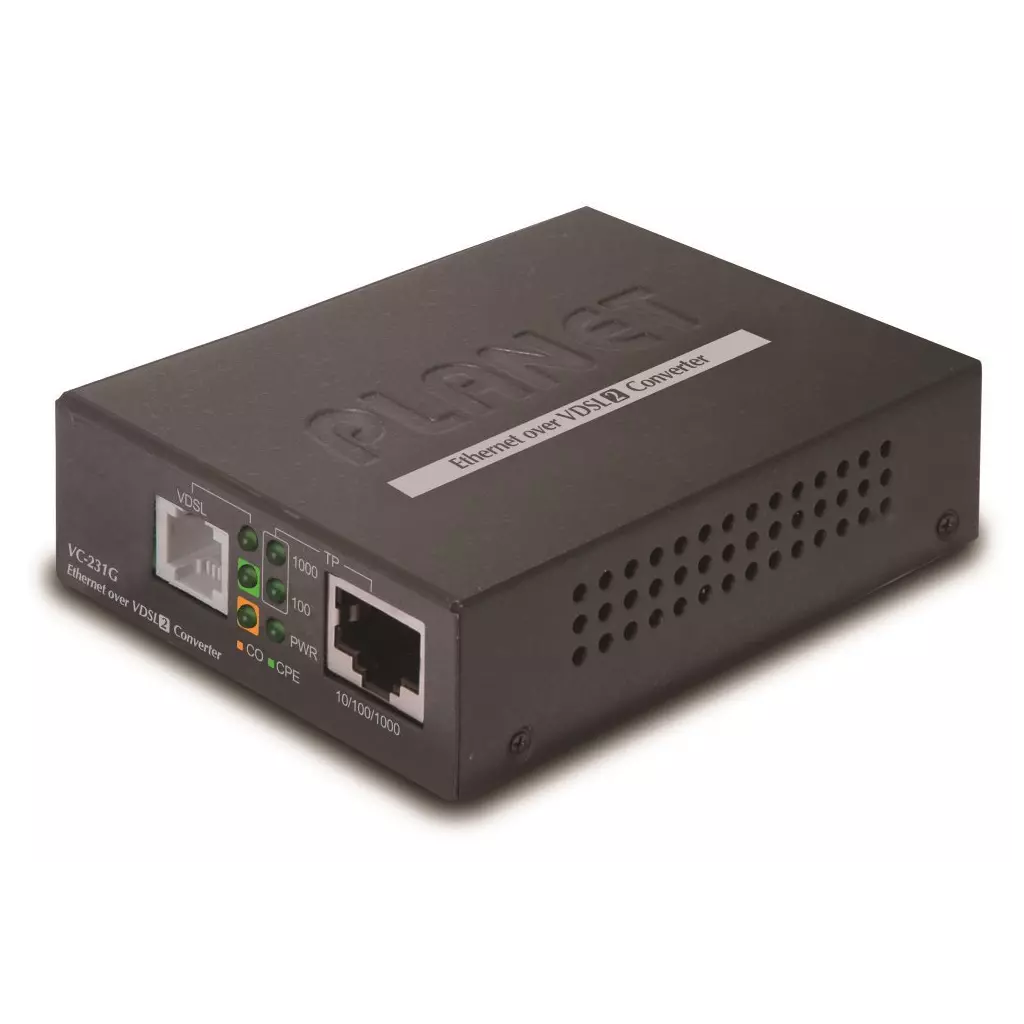

Planet VC-231G, Ethernet VDSL2 konvertor, 1000Base-T, master/slave, profil 30a, G.993.5 Vectoring, G.INP
![](https://cdn.vmshop.cz/images/get/7/netpla1261.jpg?p=detail,wp)
Popis produktu:
Ethernet po telefonním vedení (technologie VDSL2). 1x LAN RJ-45, 1x VDSL2 RJ-11. Transparentní bridge. G.993.2 VDSL2, G.993.5 G.Vectoring + G.INP. Napájení DC 5 V/ 2 A (zdroj je součástí balení). Kapacitně 200/160 Mbps na 200 m. Dosah až 1,4 km. Nastavení DIP přepínači, volitelně Master (CO) / Slave (CPE). Možný provoz na VDSL O2 lince.
LRE (Long Reach Ethernet) konvertor ethernetu na VDSL2 (Very-high-data-rate Digital Subscriber Line 2) konvertor ethernetu dovoluje přenést data symetrickým párem vodičů rychlostí až 200 Mbitů/s na 200 m nebo 30 Mbitů/s do vzdálenosti až 1,4 km, přenosové rychlosti dle stavu a kvality použitého vedení. Zařízení je univerzální jako master (CO) / slave (CPE) jednotka, nastavení režimu přepínačem. Jednotka podporuje VDSL2 operační módy dle přenosových profilů "17a" a "30a", volbu dle "band Plan997" a G.993.5 G.Vectoring & G.INP postihující symetrický přenos dat vyšší rychlostí i na souběžném vedení.
S pomocí externího spliteru lze zachovat hlasovou službu na telefonním vedení bez další úpravy zapojení. S výhodou tak lze využít telefonní kabelová vedení původně určená pro spojení nejen k účastníkům ale i mezi analogovými ústřednami. ISP (internet service provider) poskytovatelům je tak umožněno nabízet multimediální služby, VOD (video on demand), VoIP (voice over IP), Video phone, IPTV apod. Aplikace VDSL2 s pokročilým G.INP a G.Vectoringem lze provozovat i v rámci aktivních prvků rozhraním SFP diky modulu XL-MGB-VDSL2-R2 (viz. doporučené příslušenství).
Modem lze úspěšně provozovat nad VDSL linkami O2.
Tento produkt není kompatibilní s konvertorem PLANET VC-201A.
ZÁKLADNÍ SPECIFIKACE
Porty: 1x 10/1000Base-T, RJ-45 1x VDSL, RJ-11 Podpora přenosu: JumboFrame 2K MAC adres Soulad s normami: IEEE 802.3, IEEE 802.3u, IEEE 802.3ab, IEEE 802.3x, IEEE 802.3p Transparentní pro: IEEE 802.1Q VLAN tag Standard: ITU-T: G.993.1 - VDSL, G.997.1, G.993.2 - VDSL2 (profily 17a/30a), G.993.5 G. - Vectoring a G.INP, G.998 DIP přepínání: volba CPE/CO, volba modulace, volba komunikačního limitu, volba SNR Napájení: z externího adaptéru, 5 V/2 A (zdroj je součástí balení) Provozní teplota: 0 až 50 °C, vlhkost <90 % Rozměry: 97 x 70 x 26 mm Hmotnost: 184 g Lze instalovat do šasí: MC-700, MC-1500, MC-1500R
Příklad dosahů a rychlostí (down/up Mb/s) na vedení s vodiči AWG24 a lepších: 200m -> 225.34Mb/122.39Mb 400m -> 151.89Mb/78.78Mb 600m -> 90.42Mb/49.93Mb 800m -> 57.70Mb/29.87Mb 1000m -> 45.33Mb/9.21Mb 1400m -> 34.74Mb/5.75Mb
Nastavení pro O2 VDSL připojení
- v routeru na WAN rozhraní aplikovat VLAN ID:848
- nad WAN nastavit PPPoE klienta, Login: O2/O2
- dále věnujte pozornost nastavení vašeho routeru, jeho firewallu, přístupových práv, UPnP atd.
