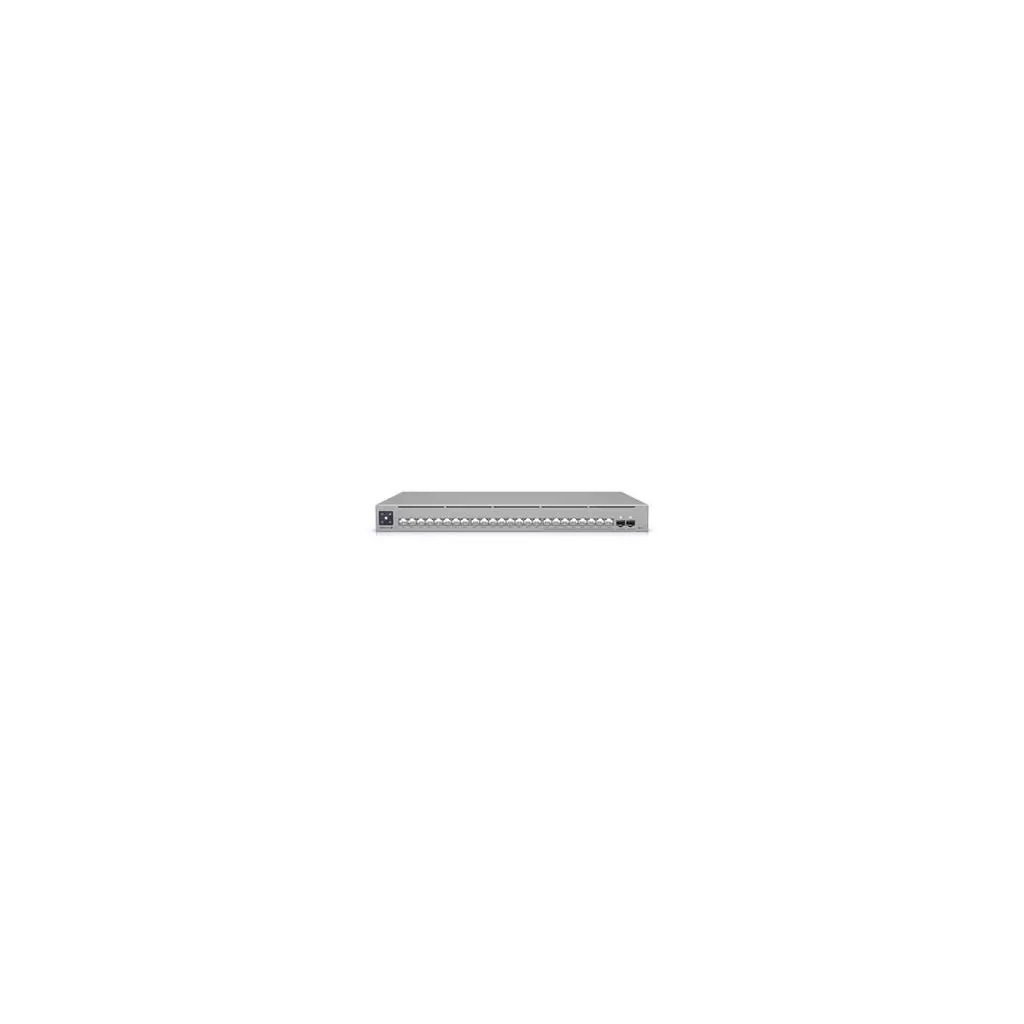

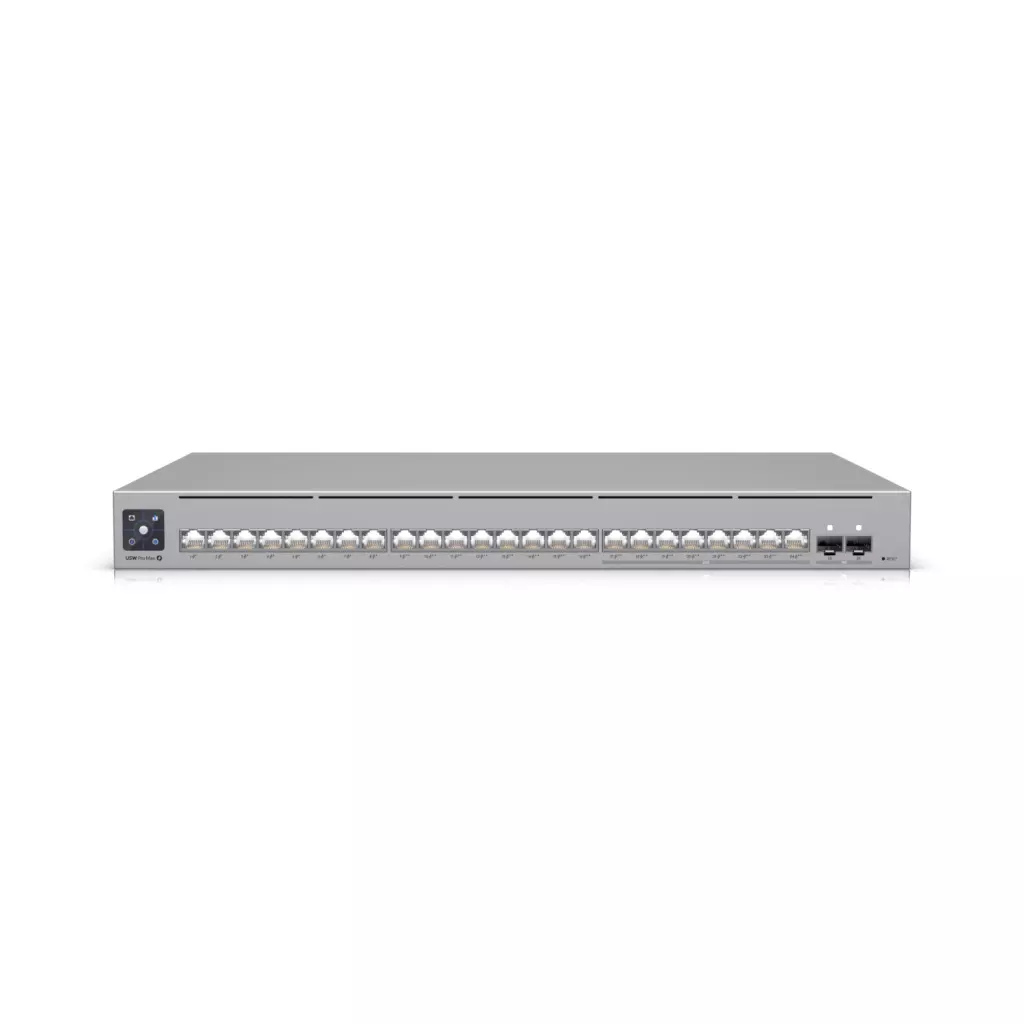

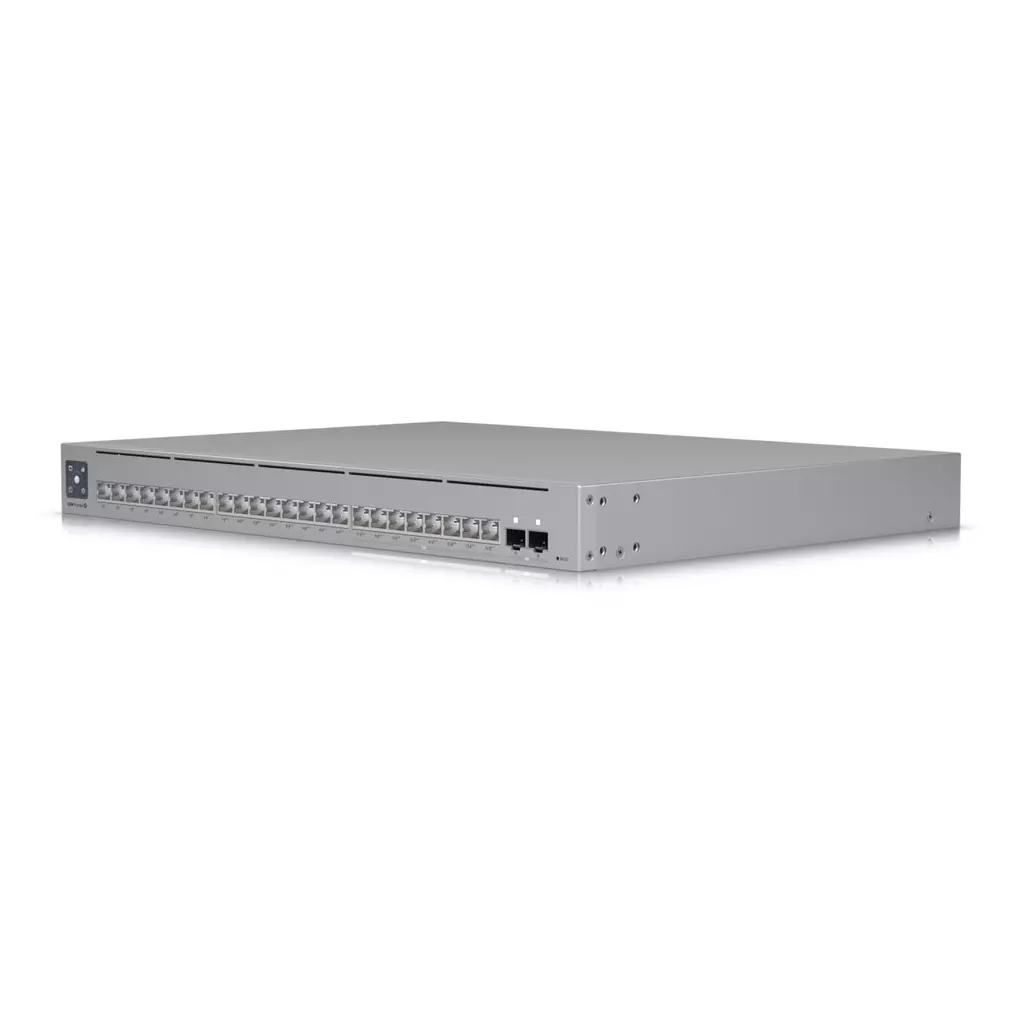

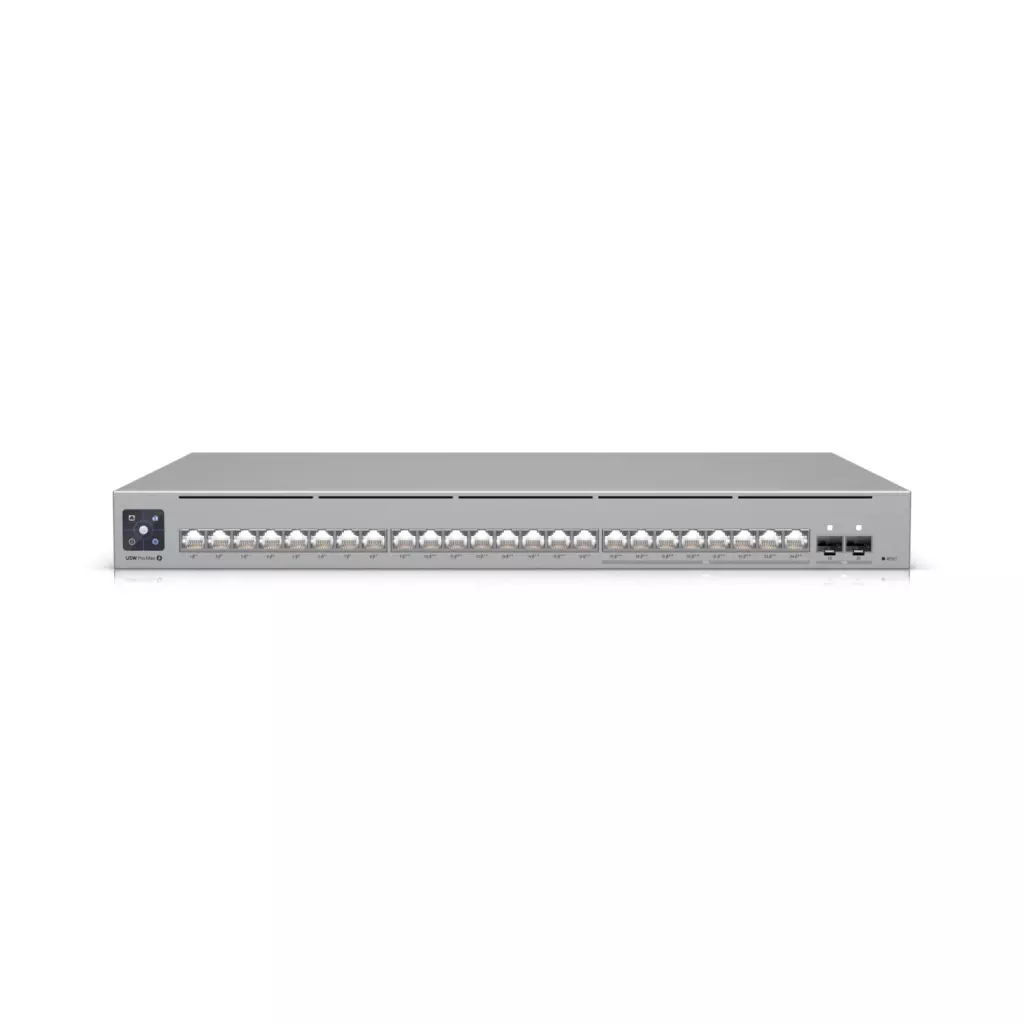

Ubiquiti USW-Pro-Max-24-PoE, UniFi Switch Pro Max 24 PoE

Ubiquiti USW-Pro-Max-24-PoE je 24 portový PoE switch s podporou L3 funkcí. Switch nabízí 8x 2.5Gb porty s podporou PoE 802.3af/at/bt až 60W na port a 16x 1Gb porty. Z těchto 16 portů je 8 s podporou PoE 802.3af/at/bt až 60W na port a zbývajících 8 portů má podporu PoE 802.3af/at až 30W na port. Celkový PoE budget switche je 400W. Dále je switch vybaven 2x SFP+ porty a je připraven i pro redundatní napájení pomocí Ubiquiti UniFi SmartPower Redundant Power System (USP-RPS). Klíčové vlastnosti 8x 2.5Gb PoE porty s podporou 802.3af/at/bt 16x 1Gb PoE porty, 8x PoE 802.3af,at,bt a 8x PoE 802.3af/at 2x SFP+ porty celkový PoE budget 400W možnost redundatního napájení Obsah balení Switch Napájecí kabel Úchyty do 19" racku Konektory a rozhraní Rychlost LAN:(8) 100/1000/2500Mbps + (16) 10/100/1000Mbps Optické rozhraní:(2) 10Gbps Ostatní:Dotykový displej Napájení Typ napájení:Ze sítě (230V) Typy PoE:PoE-Out (pouze) Podporované PoE-Out standardy:802.3af, 802.3at, 802.3bt Redundantní napájení:Ano Počet PoE Out portů:24 PoE budget [W]:400 Fyzické charakteristiky Provedení:Rackmount Šasi:Kovové Tlačítka:Reset Provozní teplota [°C]:-5 až 40 Šířka [mm]:443 Výška [mm]:44 Hloubka [mm]:325 Obecné Rychlost přepínání [Gbps]:56 Software Management:UniFi controller Funkce:L3

UniFi Pro Max 24 PoE 24-portový Layer 3 Etherlighting™ switch s výstupy 2,5GbE a PoE++ * Etherlighting™ - porty s podsvícením, které indikují umístění portu, rychlost/linku a nativní VLAN/síť * podpora záložního napájení Technické parametry Síťové rozhraní: * 16x GbE RJ45 * 8x 1/2,5 GbE RJ45 * 2x 10G SFP+ Rozhraní PoE: * 8x PoE/PoE+ (piny 1, 2+; 3, 6-) * 16x 60W PoE++ (pár A 1, 2+; 3, 6-) (pár B 4, 5+; 7, 8-) Rozhraní pro správu: Ethernet In-Band Kapacita switche: 112Gb/s Celková neblokující propustnost: 56Gb/s Celková napájecí PoE: 400W Max. PoE výkon na port * PoE: 15,4W * PoE+: 30W * PoE++: 60W Rozsah napětí režim PoE * PoE: 44-57V * PoE+: 50-57V Max. spotřeba energie: 50W (bez PoE výstupu) LCM displej: 1,3" dotykový Rozměry: 442,4x325x43,7mm Hmotnost: * 5,1kg bez úchytů * 5,2kg s úchyty

Ubiquiti UniFi Switch Pro Max 24 PoE 400 W

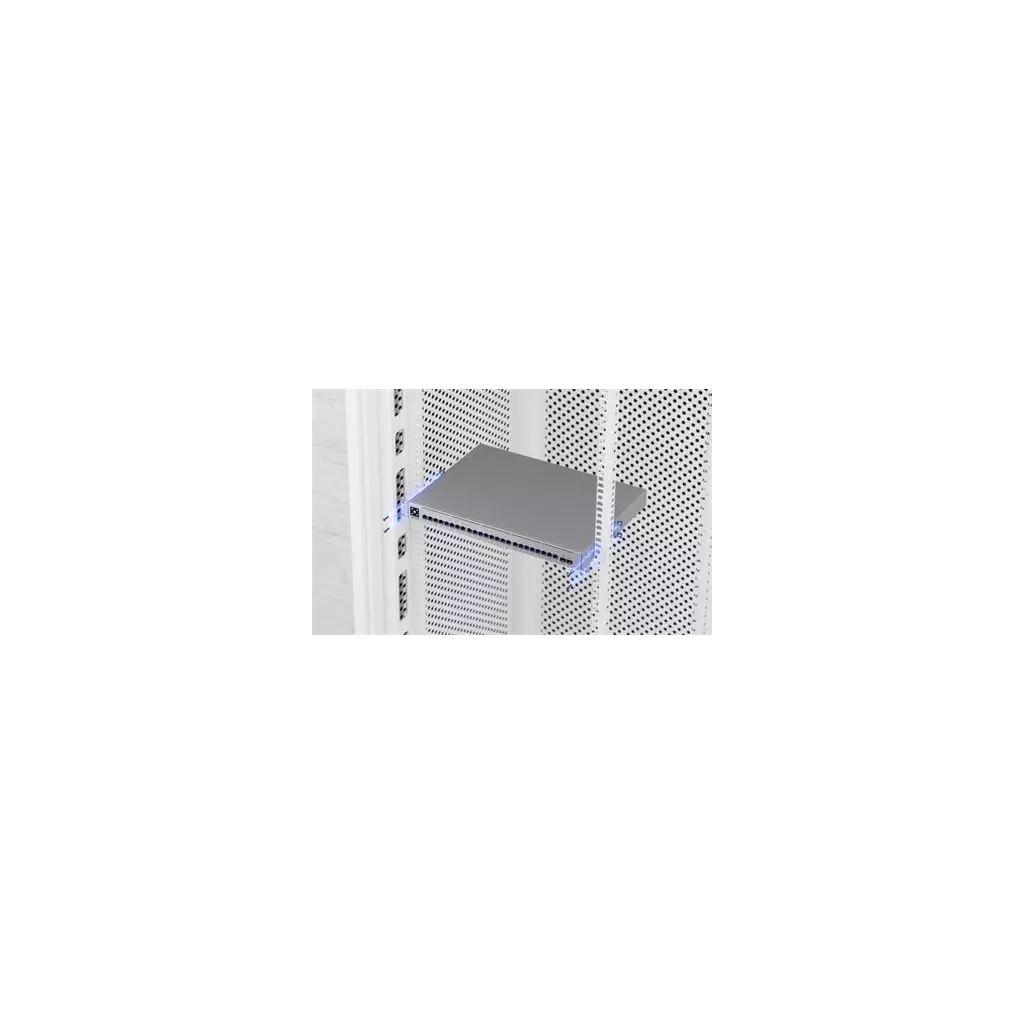

UniFi Switch (USW-Pro-Max-24-PoE) je ideální pro malé a střední firmy, které požadují spolehlivý L3 switch s managementem v profesionálním provedení určený pro montáž do racku 1U. Vybudujte vaší síť s řadou Ubiquiti networks UniFi Switch. UniFi Switch Pro Max 24 PoE je vysoce výkonný, multigigabitový PoE switch známého výrobce Ubiquiti ze série UniFi, který navíc disponuje 1,3" dotykovým LCM displejem pro usnadnění ovládání. K dispozici je navíc také RPS DC vstup, který poskytuje redundantní napájení, pro případ výpadku primárního.

• Porty s podsvícením Etherlighting, které indikují umístění portu, rychlost/linku a nativní VLAN/síť
• 8× 2,5GbE port PoE++
• 16× GbE port (včetně 8× PoE+ a 8× PoE++)
• 2× 10G slot SFP+
• Podpora záložního napájení
• 400 W celkový PoE budget

Jednou z největších předností tohoto switche je podpora PoE dle normy IEEE 802.3at/bt na každém portu (16× PoE++ a 8× PoE+) pro napájení mnoha zařízení. Ve výchozím nastavení UniFi Switch automaticky detekuje 802.3at/bt na připojeném zařízení, tak aby mohlo zařízení automaticky přijímat PoE. Zařízení disponuje taktéž porty s podsvícením Etherlighting, které indikují umístění portu, rychlost/linku a nativní VLAN/síť (pro dosažení optimálního jasu, použijte kabely UniFi Etherlighting).

• maximální výkon PoE na jeden port je 15,4 W
• maximální výkon PoE+ na jeden port je 30 W
• maximální výkon PoE++ na jeden port je 60 W
• maximální výkon tohoto modelu (celkový PoE budget) je 400 W

---

Konfiguraci a správu UniFi zařízení umožňuje aplikace UniFi Network, která je předinstalovaná na UniFi OS konzolích (UniFi Dream Machine, Dream Router, Dream Wall, Express, Cloud Gateway Ultra atd.). Alternativou je volně dostupný software UniFi Network Server, určený pro instalaci na vlastní počítač nebo server (Windows, MacOS, Linux). Software UniFi Network Server je neustále vylepšován, a proto doporučujeme vždy používat aktuální verzi, kterou stahujte na stránkách Ubiquiti v sekci Download. Více informací o tomto produktu se dozvíte také na školení Ubiquiti.

---

ZÁKLADNÍ SPECIFIKACE

Porty: 16× 1Gbps RJ-45, 8× 2,5Gbps RJ-45, 2× 10Gbps SFP+ Kapacita switche: 112 Gbps Podpora PoE: ano (802.3af/at/bt, 400 W PoE budget) Rozměry: 442,4 × 325 × 43,7 mm Hmotnost: 5,1 kg (5,2 kg s rack úchyty)

---

Manuál (montážní návod): dl.ui.com/qig/usw-pro-max-24-poe/#index

---

---

---

24portový přepínač Etherlighting™ vrstvy 3 s výstupem 2,5 GbE a PoE++. Etherlighting™ porty, které se rozsvítí, aby indikovaly umístění portu, rychlost/linku a nativní VLAN/síť* (8) portů 2,5 GbE PoE++ (16) GbE portů včetně (8) PoE+ a (8) PoE++ (2) 10G SFP+ porty Připraveno pro záložní napájení stejnosměrným proudem Celková dostupnost PoE 400 W Spravováno pomocí UniFi Network 8.0.24 a novějších *Spárujte s propojovacími kabely UniFi Etherlighting pro optimální jas. Technické specifikace Mechanical Dimensions 442 x 325 x 44 mm (17.4 x 12.8 x 1.7") Weight Without mounting brackets: 5.1 kg (11.3 lb) With mounting brackets: 5.2 kg (11.5 lb) Enclosure material SGCC steel Hardware Management interface Ethernet In-Band Networking interface (16) GbE RJ45 ports (8) 1/2.5 GbE RJ45 ports (2) 10G SFP+ ports PoE interface (8) PoE/PoE+ (Pins 1, 2+; 3, 6-) (16) 60W PoE++ (Pair A 1, 2+; 3, 6-) (Pair B 4, 5+; 7, 8-) Total non-blocking throughput 56 Gbps Switching capacity 112 Gbps Power method (1) Universal input, 100—240V AC, 50/60 Hz (1) USP-RPS DC input Power supply AC/DC, internal, 450W Supported voltage range 100—240V AC Max. power consumption 50W (Excluding PoE output) Total available PoE 400W Max. PoE wattage per port by PSE PoE: 15.4W PoE+: 30W PoE++: 60W Voltage range PoE mode PoE: 44—57V PoE+: 50—57V LCM display (1) 1.3" touchscreen Button Factory reset Operating temperature -5 to 40° C (23 to 104° F) Operating humidity 10 to 90% noncondensing Certifications CE, FCC, IC Etherlighting™ Ethernet Locating Speed/link Native VLAN/network SFP+ Locating Speed/link Native VLAN/network LEDs System Status RPS Status Application Requirements UniFi Network Version 8.0.24 and later

Ubiquiti USW-Pro-Max-24-PoE je 24 portový PoE switch s podporou L3 funkcí. Switch nabízí 8x 2.5Gb porty s podporou PoE 802.3af/at/bt až 60W na port a 16x 1Gb porty. Z těchto 16 portů je 8 s podporou PoE 802.3af/at/bt až 60W na port a zbývajících 8 portů má podporu PoE 802.3af/at až 30W na port. Celkový PoE budget switche je 400W. Dále je switch vybaven 2x SFP+ porty a je připraven i pro redundatní napájení pomocí Ubiquiti UniFi SmartPower Redundant Power System (USP-RPS). Klíčové vlastnosti 8x 2.5Gb PoE porty s podporou 802.3af/at/bt 16x 1Gb PoE porty, 8x PoE 802.3af,at,bt a 8x PoE 802.3af/at 2x SFP+ porty celkový PoE budget 400W možnost redundatního napájení Obsah balení Switch Napájecí kabel Úchyty do 19" racku Technické parametry Konektory a rozhraníRychlost LAN:(8) 100/1000/2500Mbps + (16) 10/100/1000MbpsOptické rozhraní:(2) 10GbpsOstatní:Dotykový displejNapájeníTyp napájení:Ze sítě (230V)Typy PoE:PoE-Out (pouze)Podporované PoE-Out standardy:802.3af, 802.3at, 802.3btRedundantní napájení:AnoPočet PoE Out portů:24PoE budget [W]:400Fyzické charakteristikyProvedení:RackmountŠasi:KovovéTlačítka:ResetProvozní teplota [°C]:-5 až 40Šířka [mm]:443Výška [mm]:44Hloubka [mm]:325ObecnéRychlost přepínání [Gbps]:56SoftwareManagement:UniFi controllerFunkce:L3

Přepínač - L3 - řízený - 8 x 1/2.5G (PoE++) + 16 x 10/100/1000 (8 PoE+, 8 PoE++) + 2 x 10 Gigabit SFP+ - Lze montovat do rozvaděče - PoE++ (400 W)

Ubiquiti USW-Pro-Max-24-PoE je 24 portový PoE switch s podporou L3 funkcí. Switch nabízí 8x 2.5Gb porty s podporou PoE 802.3af/at/bt až 60W na port a 16x 1Gb porty. Z těchto 16 portů je 8 s podporou PoE 802.3af/at/bt až 60W na port a zbývajících 8 portů má podporu PoE 802.3af/at až 30W na port. Celkový PoE budget switche je 400W. Dále je switch vybaven 2x SFP+ porty a je připraven i pro redundatní napájení pomocí Ubiquiti UniFi SmartPower Redundant Power System (USP-RPS).

Klíčové vlastnosti

• 8x 2.5Gb PoE porty s podporou 802.3af/at/bt
• 16x 1Gb PoE porty, 8x PoE 802.3af,at,bt a 8x PoE 802.3af/at
• 2x SFP+ porty
• celkový PoE budget 400W
• možnost redundatního napájení

Obsah balení

• Switch
• Napájecí kabel
• Úchyty do 19" racku

UniFi Switch Pro Max 24 PoE je spolehlivý managovatelný 2.5 Gigabitový L3 Switch s PoE, kapacitou přepínání 112 Gbps, (8) 2.5 Gigabit (podpora 802.3af/at PoE) + (16) Gigabit LAN (802.3af/at/bt PoE) porty, dvěma SFP+ (1/10Gbps) šachtami a celkovým PoE budgetem 400W. Switch má kromě standardní výbavy také 1,3" dotykový displej pro poskytování informací o systému, teplotě, statistice portů a mnohých dalších. Switch lze napájet standardně přes 230 V ale také přes UniFi SmartPower RPS, který slouží spíše k zálohování napájení v případě selhání interního zdroje. Novinkou je Etherlighting barevné osvětlení portů indikující umístění portů, rychlost nebo indikaci VLAN.

Klíčové vlastnosti

• (8) 1G/2.5 Gbps LAN (802.3af/at PoE)
• (16) 10/100/1000 Mbps LAN (802.3af/at/bt PoE)
• (2) 1/10G SFP+ sloty
• PoE budget 400W - PoE na všech ethernetových portech
• 1.3" dotykový displej
• Etherlighting - podsvícení portů
• Záložní napájení přes SmartPower RPS konektor
• Podporováno v UniFi Networku od verze 8.0.24

Správa přes UniFi Network

UniFi switch nemá webový management ale je spravován centrálně pomocí UniFi Networku s podporou mobilní aplikace UniFi a nabízí rozsáhlou sadu pokročilých přepínacích protokolů a funkcí L2 či L3, včetně provozního režimu (přepínání, zrcadlení nebo agregace) na port. UniFi Network Controller a mobilní aplikace umožňují správcům konfigurovat a sledovat prakticky všechny funkce přepínače v grafickém uživatelském rozhraní odkudkoli.

Redundantní napájení

Tato generace switchů podporuje redundantní napájení přes speciální konektor k UniFi SmartPower jednotce v případě selhání primárního zdroje u switche.

Obsah balení

• Zařízení
• Napájecí kabel
• Úchyty do 19" racku

Ubiquiti USW-Pro-Max-24-PoE. Přepínač vrstev: L3. Typy přepínaných ethernetových portů RJ-45: 2.5G Ethernet (100/1000/2500), Počet přepínaných ethernetových portů RJ-45: 24, Počet instalovaných modulů SFP+: 2. Kapacita přepínání: 112 Gbit/s. Napájecí konektor: AC/DC. Podpora napájení po Ethernetu (PoE). Instalace do racku

Parametr	Popis
Ostatní	Etherlighting
Ostatní	Dotykový displej
Výchozí jméno a heslo	ubnt / ubnt
Výchozí IP adresa	Dynamická z DHCP
Výchozí IP adresa	192.168.1.20
Šířka [mm]	442
Hloubka [mm]	325
Výška [mm]	44
Provozní teplota [°C]	-5 až 40
Tlačítka	Reset
Napájení přes konektor/svorkovnici	230V AC
Šasi	Kovové
Max. spotřeba energie [W]	50
PoE budget [W]	400
Redundantní napájení	Ano
Počet PoE Out portů	24
Podporované PoE-Out standardy	802.3bt
Podporované PoE-Out standardy	802.3af
Podporované PoE-Out standardy	802.3at
Optické rozhraní	(2) 1G/10Gbps
Počet SFP+	2 (podpora 1G/10G)
Počet SFP	2 (podpora 1G/10G)
Typy PoE	PoE-Out (pouze)
Max. rychlost LAN	2.5G
Rychlost LAN	(16) 10/100/1000Mbps + (8) 1000/2500Mbps
Počet LAN portů	24
Ventilátory	Bez ventilátoru
Typ napájení	Ze sítě (230V)
Typ napájení	UniFi SmartPower RPS
Funkce	DHCP snooping
Funkce	L3
Funkce	VLAN
Management	UniFi controller
Provedení	Rackmount
Tabulka MAC adres	16000
Jumbo rámec [Bytes]	9000
Rychlost přepínání [Gbps]	112

UniFi Switch Pro Max 24 PoE je spolehlivý managovatelný 2.5 Gigabitový L3 Switch s PoE, kapacitou přepínání 112 Gbps, (8) 2.5 Gigabit (podpora 802.3af/at PoE) + (16) Gigabit LAN (802.3af/at/bt PoE) porty, dvěma SFP+ (1/10Gbps) šachtami a celkovým PoE budgetem 400W. Switch má kromě standardní výbavy také 1,3" dotykový displej pro poskytování informací o systému, teplotě, statistice portů a mnohých dalších. Switch lze napájet standardně přes 230 V ale také přes UniFi SmartPower RPS, který slouží spíše k zálohování napájení v případě selhání interního zdroje. Novinkou je Etherlighting barevné osvětlení portů indikující umístění portů, rychlost nebo indikaci VLAN.

Klíčové vlastnosti

• (8) 1G/2.5 Gbps LAN (802.3af/at PoE)
• (16) 10/100/1000 Mbps LAN (802.3af/at/bt PoE)
• (2) 1/10G SFP+ sloty
• PoE budget 400W - PoE na všech ethernetových portech
• 1.3" dotykový displej
• Etherlighting - podsvícení portů
• Záložní napájení přes SmartPower RPS konektor
• Podporováno v UniFi Controlleru od verze 8.0.24

Správa přes UniFi Controller

UniFi switch nemá webový management ale je spravován centrálně pomocí UniFi Controlleru s podporou mobilní aplikace UniFi a nabízí rozsáhlou sadu pokročilých přepínacích protokolů a funkcí L2 či L3, včetně provozního režimu (přepínání, zrcadlení nebo agregace) na port. UniFi Network Controller a mobilní aplikace umožňují správcům konfigurovat a sledovat prakticky všechny funkce přepínače v grafickém uživatelském rozhraní odkudkoli.

Redundantní napájení

Tato generace switchů podporuje redundantní napájení přes speciální konektor k UniFi SmartPower jednotce v případě selhání primárního zdroje u switche.

Obsah balení

• Zařízení
• Napájecí kabel
• Úchyty do 19" racku

Popis produktu Ubiquiti USW Pro Max 24 je kvalitní switch. K dispozici má 8 LAN portů s rychlostí až 2,5 Gb/s. Ostatních 16 portů má rychlost 1 Gb/s. K dispozici jsou také 2 SFP+ porty o rychlosti až 10 Gb/s. Switch lze nastavit pomocí UniFi Controlleru. Je vybaven také dotykovým displejem s ovládacími prvky. Na zadní straně, kromě běžného napájení, najdeme i záložní DC napájení, které se využije například při výpadku proudu. Klíčové vlastnosti • Záložní DC napájení • Možnost nastavení přes UniFi Controller • Vysoká rychlost připojení - 8 LAN portů o rychlosti 2,5 Gb/s a 16 LAN portů o rychlosti 1 Gb/s • 2 SFP+ porty o rychlosti až 10 Gb/s Obsah balení • Zařízení • Napájecí kabel • Montážní sada do racku Technické parametry Konektory a rozhraní Rychlost LAN:(8) 100/1000/2500 Mbps + (16) 10/100/1000 Mbps Optické rozhraní:(2) 10Gbps Ostatní:Dotykový displej Napájení Typ napájení:Ze sítě (230V) Redundantní napájení:Ano Max. spotřeba energie [W]:50 Fyzické charakteristiky Provedení:Rackmount Šasi:Kovové Tlačítka:Reset Provozní teplota [°C]:-5 až 40 Šířka [mm]:443 Výška [mm]:48 Hloubka [mm]:325 Obecné Rychlost přepínání [Gbps]:112 Software Management:UniFi controller Funkce:L3

UniFi Pro Max 24 PoE je 24-portový Layer 3 Etherlighting switch s výstupy 2,5GbE a PoE++ Etherlighting - porty s podsvícením, které indikují umístění portu, rychlost/linku a nativní VLAN/síť podpora záložního napájení 16x GbE RJ45 8x 1/2,5 GbE RJ45 2x 10G SFP+ Rozhraní PoE: 8x PoE/PoE+ (piny 1, 2+; 3, 6-) 16x 60W PoE++ (pár A 1, 2+; 3, 6-) (pár B 4, 5+; 7, 8-)

UniFi Pro Max 24 PoE 24-portový Layer 3 Etherlighting™ switch s výstupy 2,5GbE a PoE++ * Etherlighting™ - porty s podsvícením, které indikují umístění portu, rychlost/linku a nativní VLAN/síť * podpora záložního napájení Technické parametry Síťové rozhraní: * 16x GbE RJ45 * 8x 1/2,5 GbE RJ45 * 2x 10G SFP+ Rozhraní PoE: * 8x PoE/PoE+ (piny 1, 2+; 3, 6-) * 16x 60W PoE++ (pár A 1, 2+; 3, 6-) (pár B 4, 5+; 7, 8-) Rozhraní pro správu: Ethernet In-Band Kapacita switche: 112Gb/s Celková neblokující propustnost: 56Gb/s Celková napájecí PoE: 400W Max. PoE výkon na port * PoE: 15,4W * PoE+: 30W * PoE++: 60W Rozsah napětí režim PoE * PoE: 44-57V * PoE+: 50-57V Max. spotřeba energie: 50W (bez PoE výstupu) LCM displej: 1,3" dotykový Rozměry: 442,4x325x43,7mm Hmotnost: * 5,1kg bez úchytů * 5,2kg s úchyty
