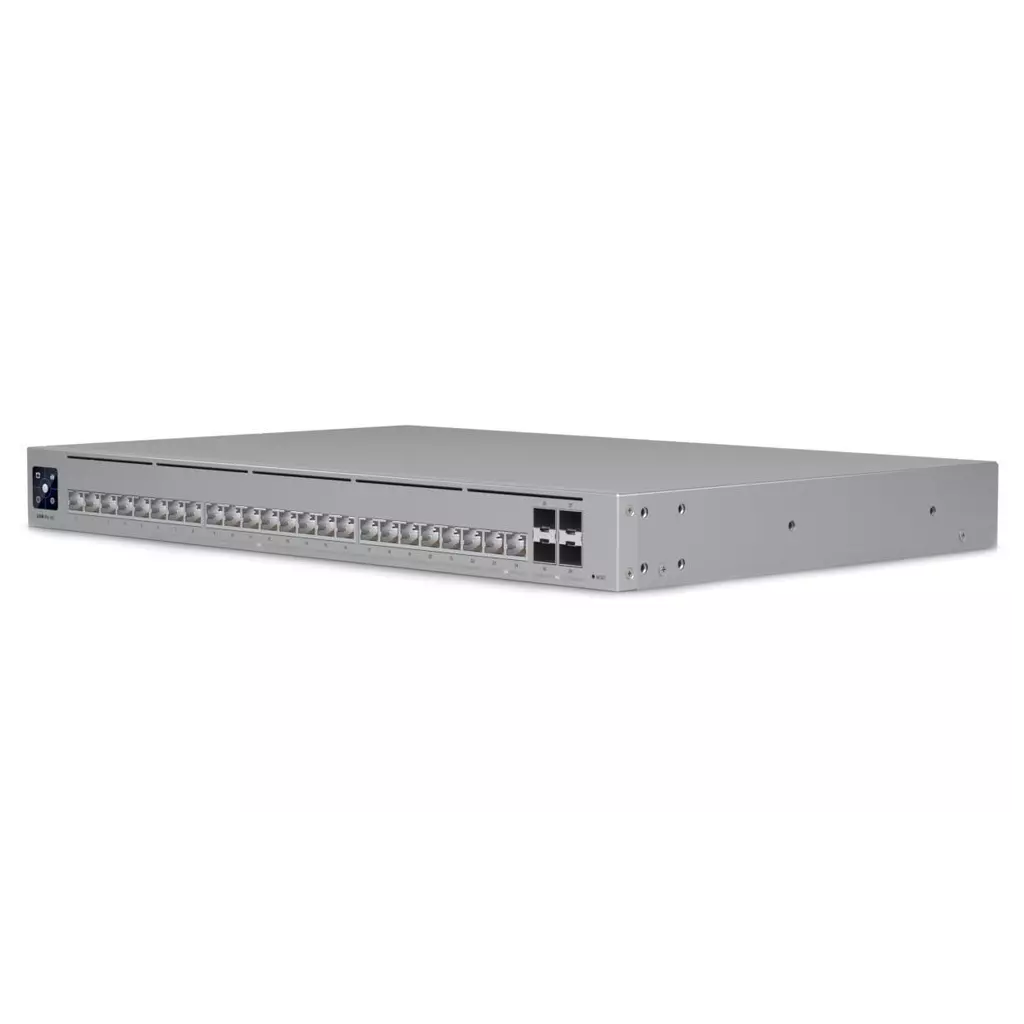

Ubiquiti USW-Pro-HD-24, UniFi Pro HD 24

Ubiquiti UniFi Switch Pro HD 24

UniFi Switch (USW-Pro-HD-24) je spolehlivý L3 switch s managementem v profesionálním provedení určený pro montáž do racku 1U. Vybudujte vaši síť s řadou Ubiquiti networks UniFi Switch. UniFi Switch Pro HD 24 je vysoce výkonný, multigigabitový switch známého výrobce Ubiquiti ze série UniFi, který navíc disponuje 1,3" dotykovým LCM displejem pro usnadnění ovládání. K dispozici je navíc také RPS DC vstup, který poskytuje redundantní napájení, pro případ výpadku primárního.

• Porty s podsvícením Etherlighting, které indikují umístění portu, rychlost/linku a nativní VLAN/síť
• 22× 2,5GbE port RJ-45
• 2× 10GbE port RJ-45
• 4× 10G slot SFP+
• Podpora záložního napájení
• Správa pomocí UniFi Network (verze 8.6.9 a novější)

---

Konfiguraci a správu UniFi zařízení umožňuje aplikace UniFi Network, která je předinstalovaná na UniFi OS konzolích (UniFi Dream Machine, Dream Router, Dream Wall, Express, Cloud Gateway Ultra atd.). Alternativou je volně dostupný software UniFi Network Server, určený pro instalaci na vlastní počítač nebo server (Windows, MacOS, Linux). Software UniFi Network Server je neustále vylepšován, a proto doporučujeme vždy používat aktuální verzi, kterou stahujte na stránkách Ubiquiti v sekci Download. Více informací o tomto produktu se dozvíte také na školení Ubiquiti.

---

Funkce 2. vrstvy:

• IGMP snooping
• STP/RSTP s prioritami a zákazem na úrovni portu
• Izolace portů
• Storm control
• Voice VLAN
• Zrcadlení portů
• Agregace portů LACP
• Omezení rychlosti multicast/broadcast
• Blokování MAC adres
• Flow control
• Řízení podle standardu 802.1X
• Jumbo rámce
• Loop protection (proprietární)
• DHCP snooping/guarding
• Omezení výstupní rychlosti (egress rate limit)
• LLDP-MED
• Omezení portu podle MAC
• Izolace zařízení pomocí seznamů ACL
• QoS
• Pro AV

Funkce 3. vrstvy:

• DHCP pro lokálně spravované sítě
• DHCP relay
• Směrování mezi sítěmi VLAN v jednom přepínači
• Statické směrování mezi lokálními sítěmi
• Izolace sítě pomocí seznamů ACL

---

ZÁKLADNÍ SPECIFIKACE

Porty: 22× 2,5Gbps RJ-45, 2× 10Gbps RJ-45, 4× 10Gbps SFP+ Kapacita switche: 230 Gbps Podpora PoE: ne Rozměry: 442,4 × 285 × 44 mm Hmotnost: 4,2 kg (4,3 kg s rack úchyty)

---

Manuál (montážní návod): dl.ui.com/qig/usw-pro-hd-24

---

Ubiquiti USW-Pro-HD-24 je 24 portový PoE switch s podporou L3 funkcí. Switch nabízí 22x 2.5Gb a 2x 10Gb porty porty. Dále je switch vybaven 4x SFP+ porty a je připraven i pro redundatní napájení pomocí Ubiquiti UniFi SmartPower Redundant Power System (USP-RPS).

Klíčové vlastnosti

• 1.3" dotykový displej
• 22x 2.5G + 2x 10G ethernet
• 4x SFP+
• Možnost redundantního napájení (USP-RPS)
• Technologie Etherlighting pro Ethernet i SFP
• L3 funkce DHCP/DHCP relay, Inter-VLAN routing, Static routing, Network isolation with ACLs
• Správa pomocí aplikace UniFi Network v8.6.9 a novější

Obsah balení

• Switch
• Napájecí kabel 230V
• Úchyty do 19" racku
• (4) Plovoucí matka
• (4) Šroub 10#-32
• (8) Šroub M4
• (4) Gumová samolepicí podložka

Ubiquiti UniFi Switch Pro HD 24 UniFi Switch (USW-Pro-HD-24) je spolehlivý L3 switch s managementem v profesionálním provedení určený pro montáž do racku 1U. Klíčové vlastnosti *vysoce výkonný, multigigabitový switch *disponuje 1,3" dotykovým LCM displejem pro usnadnění ovládání *RPS DC vstup, který poskytuje redundantní napájení, pro případ výpadku primárního *Porty s podsvícením Etherlighting, které indikují umístění portu, rychlost/linku a nativní VLAN/síť *22× 2,5GbE port RJ-45 *2× 10GbE port RJ-45 *4× 10G slot SFP+ *Správa pomocí UniFi Network (verze 8.6.9 a novější) ZÁKLADNÍ SPECIFIKACE Porty: 2x 10/5/2,5/1 GbE, 100 MbE RJ45; 22x 2,5/1 GbE, 100/10 MbE RJ45; 4x 10/1G SFP+ porty Kapacita switche: 230 Gb/s (115 Gb/s neblokující) Podpora PoE: ne Typ napájení: Univerzální vstup, 100–240 V AC, 50/60 Hz; DC vstup USP-RPS Napájení: AC/DC, interní, 60W Rozměry: 442,4 x 285 x 44 mm Hmotnost: 4,2 kg (bez montážních držáků) Max. spotřeba energie: 50W Tlačítko obnovení továrního nastavení: ano

Ubiquiti USW-Pro-HD-24 je 24 portový PoE switch s podporou L3 funkcí. Switch nabízí 22x 2.5Gb a 2x 10Gb porty porty. Dále je switch vybaven 4x SFP+ porty a je připraven i pro redundatní napájení pomocí Ubiquiti UniFi SmartPower Redundant Power System (USP-RPS). Klíčové vlastnosti 1.3" dotykový displej 22x 2.5G + 2x 10G ethernet 4x SFP+ Možnost redundantního napájení (USP-RPS) Technologie Etherlighting pro Ethernet i SFP L3 funkce DHCP/DHCP relay, Inter-VLAN routing, Static routing, Network isolation with ACLs Správa pomocí aplikace UniFi Network v8.6.9 a novější Obsah balení Switch Napájecí kabel 230V Úchyty do 19" racku (4) Plovoucí matka (4) Šroub 10#-32 (8) Šroub M4 (4) Gumová samolepicí podložka

Overview Dimensions 442 x 285 x 44 mm (17.4 x 11.2 x 1.7") Port Layout 2.5 GbE RJ45 22 10 GbE RJ45 2 10G SFP+ 4 Redundancy DC Power Backup Layer 3 Yes Form Factor Rack mount (1U) Etherlighting™ Yes Performance Switching Capacity 230 Gbps Total Non-Blocking Throughput 115 Gbps Forwarding Rate 171.12 Mpps Supported VLANs 1,000 MAC Address Table Size 32,000 L3 Table Size ARP Entries 12,000 IPv4 Routes 12,000 Packet Buffer Size 2 MB Layer 3 Features DHCP Server (Local Networks) Yes DHCP Relay Yes Inter-VLAN Routing (Local Networks) Yes Static Routing (Local Networks) Yes Layer 2 Features LACP Port Aggregation Yes STP & RSTP Yes QoS (DSCP) Yes Pro AV Profiles (Play, Dante, Q-SYS, NDI, SDVoE, Shure, AES67, Crestron) Yes Advanced IGMP Configuration (Querier, Fast Leave, Router Port) Yes IGMP Snooping Yes 802.1X Control Yes MAC-Based ACLs & Device Isolation Yes DHCP Snooping & Guarding Yes Egress Rate Limit Yes Flow Control Yes Storm Control Yes Multicast & Broadcast Rate Limiting Yes MAC Address Blocking Yes IP-Based ACLs & Network Isolation Yes MAC-Based Port Restriction Yes Port Isolation Yes Port Mirroring Yes Jumbo Frames Yes LLDP-MED Yes Voice VLAN Yes Loop Protection Yes Hardware Max. Power Consumption 60W Power Method (1) Universal input, 100—240V AC, 50/60 Hz (1) USP RPS DC input Power Input Method AC input Power Supply AC/DC, internal, 60W Supported Voltage Range 100—240V AC Management Ethernet AR Heat Dissipation (Excluding PoE Output) 102.36 BTU/hr Weight Without mounting brackets: 4.2 kg (9.2 lb) With mounting brackets: 4.3 kg (9.4 lb) Enclosure Material SGCC steel Supported Rack Depth 400~1200 mm (15.7-47.2") LCM Display 1.3" touchscreen Ambient Operating Temperature -5 to 40° C (23 to 104° F) Ambient Operating Humidity 10 to 90% noncondensing Certifications CE, FCC, IC Etherlighting™ Ethernet Yes SFP+ Yes

UniFi Switch Pro HD 24 je spolehlivý managovatelný 2.5 Gigabitový L3 Switch s kapacitou přepínání 230 Gbps, (2) 1/2.5/5/10 Gigabit + (22) 2.5 Gigabit LAN porty a čtyřmi SFP+ (1/10Gbps) šachtami. Switch má kromě standardní výbavy také 1,3" dotykovým displej pro poskytování informací o systému, teplotě, statistice portů a mnoho dalšího. Switch lze napájet standardně přes 230 V ale také přes UniFi SmartPower RPS, který slouží spíše k zálohování napájení v případě selhání interního zdroje. Novinkou je Etherlighting - barevné osvětlení portů indikující umístění portů, rychlost nebo indikaci VLAN.

Klíčové vlastnosti

• (2) 1/2.5/5/10 Gbps LAN
• (22) 100/1000/2500 Mbps LAN
• (4) 1/10G SFP+ sloty
• 1.3" dotykový displej
• Etherlighting - podsvícení portů
• Záložní napájení přes SmartPower RPS konektor
• Podporováno v UniFi Networku od verze 8.6.9

Správa přes UniFi Network

UniFi switch nemá webový management ale je spravován centrálně pomocí UniFi Networku s podporou mobilní aplikace UniFi a nabízí rozsáhlou sadu pokročilých přepínacích protokolů a funkcí L2 či L3, včetně provozního režimu (přepínání, zrcadlení nebo agregace) na port. UniFi Network Controller a mobilní aplikace umožňují správcům konfigurovat a sledovat prakticky všechny funkce přepínače v grafickém uživatelském rozhraní odkudkoli.

Redundantní napájení

Tato generace switchů podporuje redundantní napájení přes speciální konektor k UniFi SmartPower jednotce v případě selhání primárního zdroje u switche.

Obsah balení

• Zařízení
• Napájecí kabel
• Úchyty do 19" racku
• Racková sada

Popis produktu Ubiquiti USW-Pro-HD-24 je 24 portový PoE switch s podporou L3 funkcí. Switch nabízí 22x 2.5Gb a 2x 10Gb porty porty. Dále je switch vybaven 4x SFP+ porty a je připraven i pro redundatní napájení pomocí Ubiquiti UniFi SmartPower Redundant Power System (USP-RPS). Klíčové vlastnosti • 1.3" dotykový displej • 22x 2.5G + 2x 10G ethernet • 4x SFP+ • Možnost redundantního napájení (USP-RPS) • Technologie Etherlighting pro Ethernet i SFP • L3 funkce DHCP/DHCP relay, Inter-VLAN routing, Static routing, Network isolation with ACLs • Správa pomocí aplikace UniFi Network v8.6.9 a novější Obsah balení • Switch • Napájecí kabel 230V • Úchyty do 19" racku • (4) Plovoucí matka • (4) Šroub 10#-32 • (8) Šroub M4 • (4) Gumová samolepicí podložka Technické parametry Konektory a rozhraní Rychlost LAN:(2) 10/5/2.5/1Gbps + (22) 2.5/1Gbps, 100/10Mbps Optické rozhraní:(4) 1G/10Gbps Napájení Typ napájení:Ze sítě (230V) Redundantní napájení:Ano Max. spotřeba energie [W]:50 Napájení přes konektor/svorkovnici:230V AC Fyzické charakteristiky Provedení:Rackmount Ventilátory:Ano Šasi:Kovové Tlačítka:Reset Provozní teplota [°C]:-5 až 40 Šířka [mm]:442 Výška [mm]:44 Hloubka [mm]:285 Obecné Rychlost přepínání [Gbps]:230 Rychlost předávání paketů [Mpps]:171 Software Management:UniFi Network Funkce:L3 Výchozí IP adresa:192.168.1.20, Dynamická z DHCP Výchozí jméno a heslo:ubnt / ubnt

Ubiquiti USW-Pro-HD-24 je 24 portový PoE switch s podporou L3 funkcí. Switch nabízí 22x 2.5Gb a 2x 10Gb porty porty. Dále je switch vybaven 4x SFP+ porty a je připraven i pro redundatní napájení pomocí Ubiquiti UniFi SmartPower Redundant Power System (USP-RPS). Klíčové vlastnosti 1.3" dotykový displej 22x 2.5G + 2x 10G ethernet 4x SFP+ Možnost redundantního napájení (USP-RPS) Technologie Etherlighting pro Ethernet i SFP L3 funkce DHCP/DHCP relay, Inter-VLAN routing, Static routing, Network isolation with ACLs Správa pomocí aplikace UniFi Network v8.6.9 a novější Obsah balení Switch Napájecí kabel 230V Úchyty do 19" racku (4) Plovoucí matka (4) Šroub 10#-32 (8) Šroub M4 (4) Gumová samolepicí podložka Technické parametry Konektory a rozhraníRychlost LAN:(2) 10/5/2.5/1Gbps + (22) 2.5/1Gbps, 100/10MbpsOptické rozhraní:(4) 1G/10GbpsNapájeníTyp napájení:Ze sítě (230V)Redundantní napájení:AnoMax. spotřeba energie [W]:50Napájení přes konektor/svorkovnici:230V ACFyzické charakteristikyProvedení:RackmountVentilátory:AnoŠasi:KovovéTlačítka:ResetProvozní teplota [°C]:-5 až 40Šířka [mm]:442Výška [mm]:44Hloubka [mm]:285ObecnéRychlost přepínání [Gbps]:230Rychlost předávání paketů [Mpps]:171SoftwareManagement:UniFi NetworkFunkce:L3Výchozí IP adresa:192.168.1.20, Dynamická z DHCPVýchozí jméno a heslo:ubnt / ubnt

Přepínač - L3 - 22 x 2.5GBase-T + 2 x 10 Gigabit Ethernet + 4 x 10 Gigabit SFP+ - Lze montovat do rozvaděče
