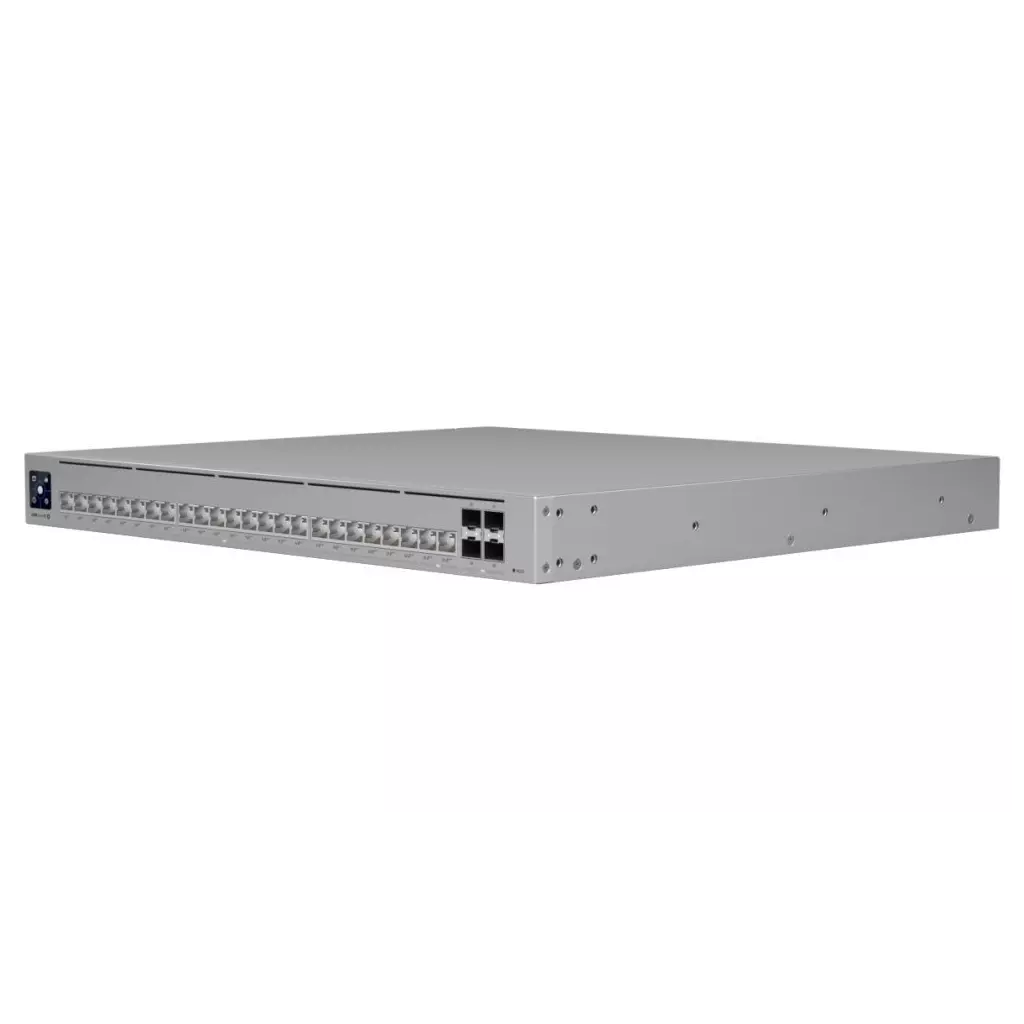

Ubiquiti USW-Pro-HD-24-PoE, UniFi Pro HD 24 PoE

Ubiquiti UniFi Switch Pro HD 24 PoE

UniFi Switch (USW-Pro-HD-24-PoE) je spolehlivý L3 switch s managementem v profesionálním provedení určený pro montáž do racku 1U. Vybudujte vaši síť s řadou Ubiquiti networks UniFi Switch. UniFi Switch Pro HD 24 PoE je vysoce výkonný, multigigabitový PoE switch známého výrobce Ubiquiti ze série UniFi, který navíc disponuje 1,3" dotykovým LCM displejem pro usnadnění ovládání. K dispozici je navíc také RPS DC vstup, který poskytuje redundantní napájení, pro případ výpadku primárního.

• Porty s podsvícením Etherlighting, které indikují umístění portu, rychlost/linku a nativní VLAN/síť
• 22× 2,5GbE port PoE++
• 2× 10GbE port PoE++
• 4× 10G slot SFP+
• Podpora záložního napájení
• 600 W celkový PoE budget
• Správa pomocí UniFi Network (verze 8.6.9 a novější)

Jednou z největších předností tohoto switche je podpora PoE dle normy IEEE 802.3at/bt na každém portu pro napájení mnoha zařízení. Ve výchozím nastavení UniFi Switch automaticky detekuje 802.3at/bt na připojeném zařízení, tak aby mohlo zařízení automaticky přijímat PoE. Zařízení disponuje taktéž porty s podsvícením Etherlighting, které indikují umístění portu, rychlost/linku a nativní VLAN/síť (pro dosažení optimálního jasu, použijte kabely UniFi Etherlighting).

• maximální výkon PoE na jeden port je 15,4 W
• maximální výkon PoE+ na jeden port je 30 W
• maximální výkon PoE++ na jeden port je 60 W
• maximální výkon tohoto modelu (celkový PoE budget) je 600 W

---

Konfiguraci a správu UniFi zařízení umožňuje aplikace UniFi Network, která je předinstalovaná na UniFi OS konzolích (UniFi Dream Machine, Dream Router, Dream Wall, Express, Cloud Gateway Ultra atd.). Alternativou je volně dostupný software UniFi Network Server, určený pro instalaci na vlastní počítač nebo server (Windows, MacOS, Linux). Software UniFi Network Server je neustále vylepšován, a proto doporučujeme vždy používat aktuální verzi, kterou stahujte na stránkách Ubiquiti v sekci Download. Více informací o tomto produktu se dozvíte také na školení Ubiquiti.

---

Funkce 2. vrstvy:

• IGMP snooping
• STP/RSTP s prioritami a zákazem na úrovni portu
• Izolace portů
• Storm control
• Voice VLAN
• Zrcadlení portů
• Agregace portů LACP
• Omezení rychlosti multicast/broadcast
• Blokování MAC adres
• Flow control
• Řízení podle standardu 802.1X
• Jumbo rámce
• Loop protection (proprietární)
• DHCP snooping/guarding
• Omezení výstupní rychlosti (egress rate limit)
• LLDP-MED
• Omezení portu podle MAC
• Izolace zařízení pomocí seznamů ACL
• QoS
• Pro AV

Funkce 3. vrstvy:

• DHCP pro lokálně spravované sítě
• DHCP relay
• Směrování mezi sítěmi VLAN v jednom přepínači
• Statické směrování mezi lokálními sítěmi
• Izolace sítě pomocí seznamů ACL

---

ZÁKLADNÍ SPECIFIKACE

Porty: 22× 2,5Gbps RJ-45, 2× 10Gbps RJ-45, 4× 10Gbps SFP+ Kapacita switche: 230 Gbps Podpora PoE: ano (802.3af/at/bt, 600 W PoE budget) Rozměry: 442,4 × 400 × 44 mm Hmotnost: 6,4 kg (6,5 kg s rack úchyty)

---

Manuál (montážní návod): dl.ui.com/qig/usw-pro-hd-24-poe

---

Ubiquiti USW-Pro-HD-24-PoE je 24 portový PoE switch s podporou L3 funkcí. Switch nabízí 22x 2.5Gb a 2x 10Gb porty porty s podporou PoE 802.3af/at/bt až 60W na port. Celkový PoE budget switche je 600W. Dále je switch vybaven 4x SFP+ porty a je připraven i pro redundatní napájení pomocí Ubiquiti UniFi SmartPower Redundant Power System (USP-RPS).

Klíčové vlastnosti

1.3" dotykový displej

22x 2.5G + 2x 10G ethernet s podporou POE++

4x SFP+

PoE budget 600W

Možnost redundantního napájení (USP-RPS)

Technologie Etherlighting pro Ethernet i SFP

L3 funkce DHCP/DHCP relay, Inter-VLAN routing, Static routing, Network isolation with ACLs

Správa pomocí aplikace UniFi Network v8.6.9 a novější

Obsah balení

• Switch
• Napájecí kabel 230V
• Úchyty do 19" racku
• (4) Plovoucí matka
• (4) Šroub 10#-32
• (8) Šroub M4
• (4) Gumová samolepicí podložka

Ubiquiti UniFi Switch Pro HD 24 PoE UniFi Switch (USW-Pro-HD-24) je spolehlivý L3 switch s managementem v profesionálním provedení určený pro montáž do racku 1U. Jednou z největších předností je podpora PoE dle normy IEEE 802.3at/bt na každém portu. Klíčové vlastnosti *vysoce výkonný, multigigabitový switch *disponuje 1,3" dotykovým LCM displejem pro usnadnění ovládání *RPS DC vstup, který poskytuje redundantní napájení, pro případ výpadku primárního *Porty s podsvícením Etherlighting, které indikují umístění portu, rychlost/linku a nativní VLAN/síť *22× 2,5GbE port PoE++ *2× 10GbE port PoE++ *4× 10G slot SFP+ *600 W celkový PoE budget *Správa pomocí UniFi Network (verze 8.6.9 a novější) ZÁKLADNÍ SPECIFIKACE Porty: 2x 10/5/2,5/1 GbE, 100 MbE RJ45; 22x 2,5/1 GbE, 100/10 MbE RJ45; 4x 10/1G SFP+ porty Kapacita switche: 230 Gb/s (115 Gb/s neblokující) Podpora PoE: ano (802.3af/at/bt, 600 W PoE budget) Typ napájení: Univerzální vstup, 100–240 V AC, 50/60 Hz; DC vstup USP-RPS Napájení: AC/DC, interní, 660W Rozměry: 442,4 x 400 x 44 mm Hmotnost: 6,4 kg (bez montážních držáků) Max. spotřeba energie: 56W (bez PoE výstupu) Tlačítko obnovení továrního nastavení: ano Možnosti napájení: Maximální výkon PoE na jeden port je 15,4 W Maximální výkon PoE+ na jeden port je 30 W Maximální výkon PoE++ na jeden port je 60 W Maximální výkon tohoto modelu (celkový PoE budget) je 600 W

UniFi Switch Pro HD 24 PoE je spolehlivý managovatelný 2.5 Gigabitový L3 Switch s kapacitou přepínání 230 Gbps, (2) 1/2.5/5/10 Gigabit + (22) 2.5 Gigabit LAN porty, všechny s podporou 802.3af/at/bt (až 60W/port), celkovým PoE budgetem 600W a čtyřmi SFP+ (1/10Gbps) šachtami. Switch má kromě standardní výbavy také 1,3" dotykovým displej pro poskytování informací o systému, teplotě, statistice portů a mnoho dalšího. Switch lze napájet standardně přes 230 V ale také přes UniFi SmartPower RPS, který slouží spíše k zálohování napájení v případě selhání interního zdroje. Novinkou je Etherlighting - barevné osvětlení portů indikující umístění portů, rychlost nebo indikaci VLAN.

Klíčové vlastnosti

• (2) 1/2.5/5/10 Gbps LAN (802.3af/at/bt PoE)
• (22) 100/1000/2500 Mbps LAN (802.3af/at/bt PoE)
• (4) 1/10G SFP+ sloty
• PoE budget 600W - PoE na všech ethernetových portech
• 1.3" dotykový displej
• Etherlighting - podsvícení portů
• Záložní napájení přes SmartPower RPS konektor
• Podporováno v UniFi Networku od verze 8.6.9

Správa přes UniFi Network

UniFi switch nemá webový management ale je spravován centrálně pomocí UniFi Networku s podporou mobilní aplikace UniFi a nabízí rozsáhlou sadu pokročilých přepínacích protokolů a funkcí L2 či L3, včetně provozního režimu (přepínání, zrcadlení nebo agregace) na port. UniFi Network Controller a mobilní aplikace umožňují správcům konfigurovat a sledovat prakticky všechny funkce přepínače v grafickém uživatelském rozhraní odkudkoli.

Redundantní napájení

Tato generace switchů podporuje redundantní napájení přes speciální konektor k UniFi SmartPower jednotce v případě selhání primárního zdroje u switche.

Obsah balení

• Zařízení
• Napájecí kabel
• Úchyty do 19" racku
• Racková sada

Ubiquiti USW-Pro-HD-24-PoE je 24 portový PoE switch s podporou L3 funkcí. Switch nabízí 22x 2.5Gb a 2x 10Gb porty porty s podporou PoE 802.3af/at/bt až 60W na port. Celkový PoE budget switche je 600W. Dále je switch vybaven 4x SFP+ porty a je připraven i pro redundatní napájení pomocí Ubiquiti UniFi SmartPower Redundant Power System (USP-RPS). Klíčové vlastnosti 1.3" dotykový displej 22x 2.5G + 2x 10G ethernet s podporou POE++ 4x SFP+ PoE budget 600W Možnost redundantního napájení (USP-RPS) Technologie Etherlighting pro Ethernet i SFP L3 funkce DHCP/DHCP relay, Inter-VLAN routing, Static routing, Network isolation with ACLs Správa pomocí aplikace UniFi Network v8.6.9 a novější Obsah balení Switch Napájecí kabel 230V Úchyty do 19" racku (4) Plovoucí matka (4) Šroub 10#-32 (8) Šroub M4 (4) Gumová samolepicí podložka

Overview Dimensions 442 x 400 x 44 mm (17.4 x 15.7 x 1.7") Port Layout 2.5 GbE RJ45 22 (All PoE++) 10 GbE RJ45 2 (All PoE++) 10G SFP+ 4 Max. PoE Output Up to PoE++ Total PoE Availability 600W Redundancy DC Power Backup Layer 3 Yes Form Factor Rack mount (1U) Etherlighting™ Yes Performance Switching Capacity 230 Gbps Total Non-Blocking Throughput 115 Gbps Forwarding Rate 171 Mpps Supported VLANs 1,000 MAC Address Table Size 32,000 L3 Table Size ARP Entries 12,000 IPv4 Routes 12,000 Packet Buffer Size 2 MB Layer 3 Features DHCP Server (Local Networks) Yes DHCP Relay Yes Inter-VLAN Routing (Local Networks) Yes Static Routing (Local Networks) Yes Layer 2 Features LACP Port Aggregation Yes STP & RSTP Yes QoS (DSCP) Yes Pro AV Profiles (Play, Dante, Q-SYS, NDI, SDVoE, Shure, AES67, Crestron) Yes Advanced IGMP Configuration (Querier, Fast Leave, Router Port) Yes IGMP Snooping Yes 802.1X Control Yes MAC-Based ACLs & Device Isolation Yes DHCP Snooping & Guarding Yes Egress Rate Limit Yes Flow Control Yes Storm Control Yes Multicast & Broadcast Rate Limiting Yes MAC Address Blocking Yes IP-Based ACLs & Network Isolation Yes MAC-Based Port Restriction Yes Port Isolation Yes Port Mirroring Yes Jumbo Frames Yes LLDP-MED Yes Voice VLAN Yes Loop Protection Yes Hardware PoE Ports PoE++ 24 Max. PoE Wattage per Port by PSE PoE 15.4W PoE+ 32W PoE++ 64W Max. Power Consumption 60W (Excluding PoE Output) 660W (Including PoE Output) Power Method (1) Universal input, 100—240V AC, 50/60 Hz (1) USP RPS DC input Power Input Method AC input Power Supply AC/DC, internal, 660W Supported Voltage Range 100—240V AC Management Ethernet AR Weight Without mounting brackets: 6.2 kg (13.7 lb) With mounting brackets: 6.3 kg (13.9 lb) Enclosure Material SGCC steel Supported Rack Depth 600 - 1,200 mm (23.6- 47.2" ) LCM Display 1.3" touchscreen Ambient Operating Temperature -5 to 40° C (23 to 104° F) Ambient Operating Humidity 10 to 90% noncondensing Certifications CE, FCC, IC Etherlighting™ Ethernet Yes SFP+ Yes

Ubiquiti USW-Pro-HD-24-PoE je 24 portový PoE switch s podporou L3 funkcí. Switch nabízí 22x 2.5Gb a 2x 10Gb porty porty s podporou PoE 802.3af/at/bt až 60W na port. Celkový PoE budget switche je 600W. Dále je switch vybaven 4x SFP+ porty a je připraven i pro redundatní napájení pomocí Ubiquiti UniFi SmartPower Redundant Power System (USP-RPS). Klíčové vlastnosti 1.3" dotykový displej 22x 2.5G + 2x 10G ethernet s podporou POE++ 4x SFP+ PoE budget 600W Možnost redundantního napájení (USP-RPS) Technologie Etherlighting pro Ethernet i SFP L3 funkce DHCP/DHCP relay, Inter-VLAN routing, Static routing, Network isolation with ACLs Správa pomocí aplikace UniFi Network v8.6.9 a novější Obsah balení Switch Napájecí kabel 230V Úchyty do 19" racku (4) Plovoucí matka (4) Šroub 10#-32 (8) Šroub M4 (4) Gumová samolepicí podložka Technické parametry Konektory a rozhraníRychlost LAN:(2) 10/5/2.5/1Gbps + (22) 2.5/1Gbps, 100/10MbpsOptické rozhraní:(4) 1G/10GbpsOstatní:Dotykový displejNapájeníTyp napájení:Ze sítě (230V)Typy PoE:PoE-Out (pouze)Podporované PoE-Out standardy:802.3af, 802.3at, 802.3btRedundantní napájení:AnoPočet PoE Out portů:24PoE budget [W]:600Max. spotřeba energie [W]:56Napájení přes konektor/svorkovnici:230V ACFyzické charakteristikyProvedení:RackmountVentilátory:AnoŠasi:KovovéTlačítka:ResetProvozní teplota [°C]:-5 až 40Šířka [mm]:442Výška [mm]:44Hloubka [mm]:400ObecnéRychlost přepínání [Gbps]:230Rychlost předávání paketů [Mpps]:171SoftwareManagement:UniFi NetworkFunkce:L3Výchozí IP adresa:192.168.1.20, Dynamická z DHCPVýchozí jméno a heslo:ubnt / ubnt

Ubiquiti UniFi Pro HD 24 PoE. Typ přepínače: Řízený, Přepínač vrstev: L2/L3. Typy přepínaných ethernetových portů RJ-45: 2.5G Ethernet (100/1000/2500), Počet přepínaných ethernetových portů RJ-45: 22. Tabulka MAC adres: 32000 pol., Kapacita přepínání: 230 Gbit/s. Síťové standardy: IEEE 802.1x. Napájecí konektor: AC/DC. Podpora napájení po Ethernetu (PoE). Instalace do racku, Formát: 1U
