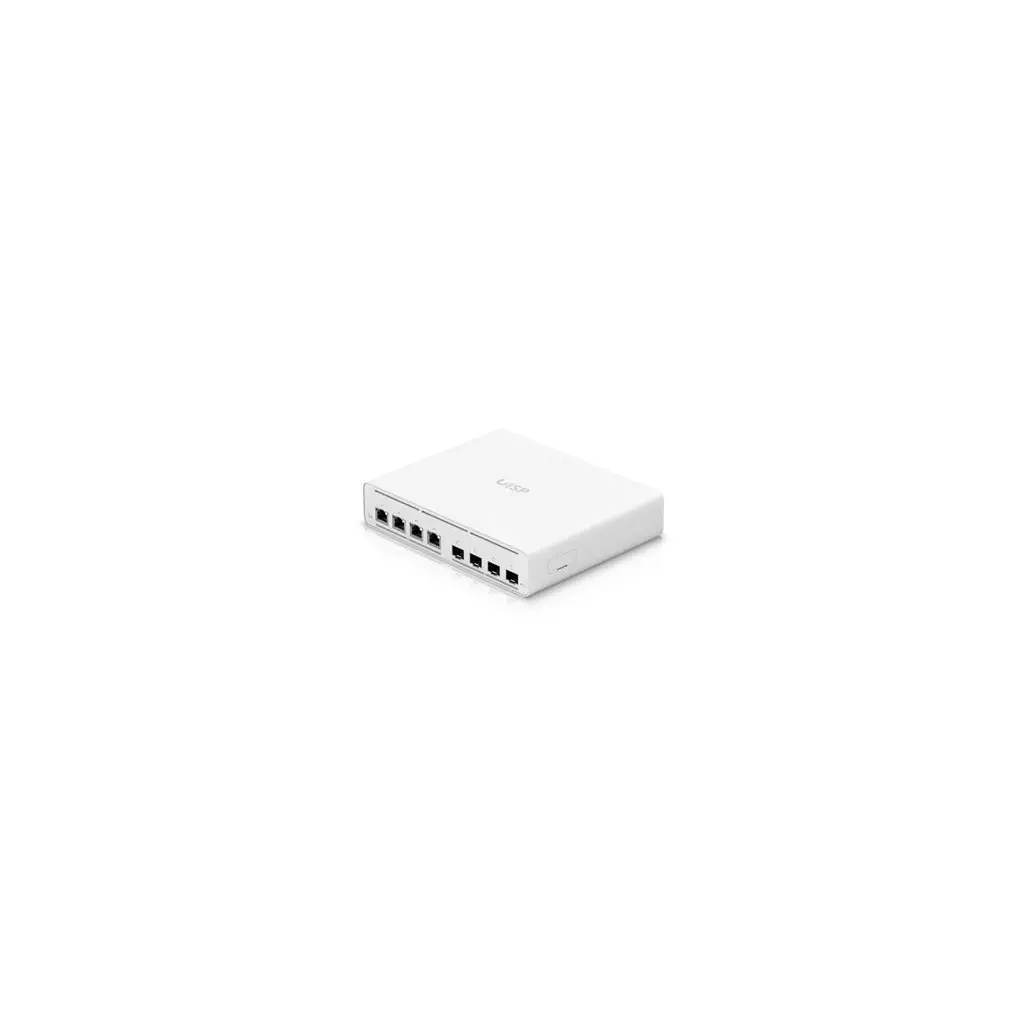

Ubiquiti UISP-Switch-Plus

Ubiquiti Switch Plus je výkonný PoE switch určený jak pro domácnosti, tak pro kanceláře. K dispozici jsou 4 LAN porty s rychlostí až 2,5 Gb/s a pasivním 27V PoE výstupem. Optické rozhraní nabídne 4 SFP+ porty o rychlosti až 10 Gb/s. Celkem je k dispozici 160 W PoE budget. Zajímavé vlastnosti switche zahrnují izolaci portů, nastavení limitu rychlosti nebo DHCP snooping. Switch má také dvě napájení, přičemž jedno z nich je formou TransPort, určené jako záložní DC napájení při výpadku elektřiny z původního zdroje. Lze jej nastavit pomocí UISP aplikace nebo prostřednictvím běžného webového rozhraní. Klíčové vlastnosti PoE budget 160 W 4 LAN porty o rychlosti až 2,5 Gb/s 4 SFP+ porty o rychlosti až 10 Gb/s DHCP snooping, izolace portů, nastavení rychlosti jednotlivým portům Možnost redundantního napájení Možnost nastavení pomocí UISP aplikace Obsah balení Zařízení Napájecí kabel (AC) RJ45 kabel Montážní kit do racku Pozor! Kabel pro TransPort (sekundární napájení) není v balení. Musí být dokoupen zvlášť. Konektory a rozhraní Rychlost LAN:(4) 10/100/1000/2500Mbps Optické rozhraní:(4) 1G/10Gbps Ostatní:Bluetooth Napájení Typ napájení:DC konektor, Ze sítě (230V) Typy PoE:PoE-Out (pouze) Podporované PoE-Out standardy:802.3af, 802.3at Redundantní napájení:Ano PoE budget [W]:150 Max. spotřeba energie [W]:25 Napájení přes konektor/svorkovnici:27V / 9,3A, 230V AC Fyzické charakteristiky Provedení:Rackmount Ventilátory:Bez ventilátoru Šasi:Plastové Tlačítka:Reset Provozní teplota [°C]:-10 až 50 Šířka [mm]:210 Výška [mm]:44 Hloubka [mm]:170 Obecné Rychlost přepínání [Gbps]:100 Software Web management:Ano Management:UISP aplikace

Ubiquiti UISP Switch Plus

8portový L2 PoE přepínač určený především pro ISP. Switch má kapacitu 100 Gbps, rychlost směrování 74,4 Mpps a celkovou neblokovanou propustnost 50 Gbps. Celková napájecí PoE kapacita switche je 160 W. Switch lze navíc upevnit ke zdi, díky přiloženému držáku.

• 4× port 2,5GbE RJ-45, pasivní výstup PoE 27 V
• 4× 10G SFP+ slot
• 160 W (27 V) celková PoE kapacita*, 20 W/port (2 páry) / 40 W/port (4 páry)
• Fanless - chlazení bez ventilátoru pro tichý provoz
• Izolace portů, omezení rychlosti a funkce DHCP snooping
• Vstup Power TransPort pro redundanci stejnosměrného proudu
• Možnost montáže na stůl, na stěnu (montážní sada je součástí), 1U racku nebo do venkovního prostředí**
• Správa prostřednictvím vlastního lokálního webového rozhraní nebo pomocí technologie Bluetooth a mobilní aplikace UISP

*Při napájení pomocí dodaného AC/DC adaptéru. **Pokud je uzavřen v boxu UISP Box Plus (prodává se samostatně).

ZÁKLADNÍ SPECIFIKACE

Porty: 4× 2,5GbE RJ-45, 4× 10G SFP+ Kapacita switche: 100 Gbps Rychlost směrování: 74,4 Mpps Podpora PoE: ano, pasivní, 4× až 40 W (160 W PoE budget) Rozměry: 210,4 × 170,2 × 43,7 mm Hmotnost: 1,75 kg

---

Manuál (montážní návod): Ubiquiti UISP Switch Plus

---

Přepínač - řízený - 4 x 2.5GBase-T + 4 x 10Gb Ethernet SFP+ - desktop, Lze montovat do rozvaděče, pro připevnění na zeď - Passive PoE (160 W)

Ubiquiti Switch Plus je výkonný PoE switch určený jak pro domácnosti, tak pro kanceláře. K dispozici jsou 4 LAN porty s rychlostí až 2,5 Gb/s a pasivním 27V PoE výstupem. Optické rozhraní nabídne 4 SFP+ porty o rychlosti až 10 Gb/s. Celkem je k dispozici 160 W PoE budget. Zajímavé vlastnosti switche zahrnují izolaci portů, nastavení limitu rychlosti nebo DHCP snooping. Switch má také dvě napájení, přičemž jedno z nich je formou TransPort, určené jako záložní DC napájení při výpadku elektřiny z původního zdroje. Lze jej nastavit pomocí UISP aplikace nebo prostřednictvím běžného webového rozhraní. Klíčové vlastnosti - PoE budget 160 W - 4 LAN porty o rychlosti až 2,5 Gb/s - 4 SFP+ porty o rychlosti až 10 Gb/s - DHCP snooping, izolace portů, nastavení rychlosti jednotlivým portům - Možnost redundantního napájení - Možnost nastavení pomocí UISP aplikace Obsah balení Zařízení Napájecí kabel (AC) RJ45 kabel Montážní kit do racku POZOR! Kabel pro TransPort (sekundární napájení) není v balení. Musí být dokoupen zvlášť.

Ubiquiti Switch Plus je výkonný PoE switch určený jak pro domácnosti, tak pro kanceláře. K dispozici jsou 4 LAN porty s rychlostí až 2,5 Gb/s a pasivním 27V PoE výstupem. Optické rozhraní nabídne 4 SFP+ porty o rychlosti až 10 Gb/s. Celkem je k dispozici 160 W PoE budget. Zajímavé vlastnosti switche zahrnují izolaci portů, nastavení limitu rychlosti nebo DHCP snooping. Switch má také dvě napájení, přičemž jedno z nich je formou TransPort, určené jako záložní DC napájení při výpadku elektřiny z původního zdroje. Lze jej nastavit pomocí UISP aplikace nebo prostřednictvím běžného webového rozhraní.

Klíčové vlastnosti

• PoE budget 160 W
• 4 LAN porty o rychlosti až 2,5 Gb/s
• 4 SFP+ porty o rychlosti až 10 Gb/s
• DHCP snooping, izolace portů, nastavení rychlosti jednotlivým portům
• Možnost redundantního napájení
• Možnost nastavení pomocí UISP aplikace

Obsah balení

• Zařízení
• Napájecí kabel (AC)
• RJ45 kabel
• Montážní kit do racku

Pozor! Kabel pro TransPort (sekundární napájení) není v balení. Musí být dokoupen zvlášť.

UISP-S-Plus je ideální switch pro nasazení mezi ISP poskytovateli. Jedná se o L2 PoE switch bez ventilátorů, s 4x 2.5 Gigabit LAN a 4x SFP/SFP+ porty pro další rozšíření pomocí optického vlákna. UISP Switch je cenově výhodné řešení pro menší centrální uzel s menším počtem zařízení s 2.5 a 10 Gbps. S celkovým 160 W PoE budgetem a maximálně 40 W / port (4 páry vodičů) nebo 20 W / port (2 páry vodičů) poskytuje switch značný výkon každému připojenému rádiu v PoE portech. Vyšší spolehlivost zaručuje redundantní napájení přes Power TransPort nebo DC konektor se vstupním napětím 27 V a proudem 7 A. Management je řešeno přes webové rozhraně nebo centrálně přes UISP aplikaci zajišťující správu všech vašich UISP zařízení.

Klíčové vlastnosti

• (4) 2.5 Gigabit LAN, podpora pasivního 27 V PoE a napájení přes 2 nebo 4 páry vodičů
• (4) 1/10 Gb SFP+ port
• 160 W PoE budget, max. 40 W / port (4 páry vodičů), max. 20 W / port (2 páry vodičů)
• Tichý chod bez ventilátoru
• Funkce izolace portů, omezení rychlosti a DHCP snooping
• Montáž do 19" racku - kit je součástí balení
• Snadné nastavení pomocí technologie Bluetooth prostřednictvím mobilní aplikace UISP nebo webového rozhraní

Obsah balení

• Zařízení
• Napájecí adaptér 27 V / 7 A
• Napájecí kabel
• Propojovací UISP DC kabel
• Rackmount kit + šroubky

Ubiquiti UISP -S-PLUS. Typ přepínače: Řízený. Typy přepínaných ethernetových portů RJ-45: 2.5G Ethernet (100/1000/2500), Počet přepínaných ethernetových portů RJ-45: 4. Kapacita přepínání: 100 Gbit/s. Stejnosměrné vstupní napětí: 24 - 28 V. Napájecí konektor: AC/DC. Podpora napájení po Ethernetu (PoE). Montovatelné na zeď, Instalace do racku, Formát: 1U

Technical Specifications Mechanical Dimensions 210.4 x 170.2 x 43.7 mm (8.3 x 6.7 x 1.7") Weight 1.75 kg (3.9 lb) Enclosure materials SGCC steel, polycarbonate/acrylonitrile butadiene styrene Hardware Processor Dual-core ARM®v8 Cortex®-A55 at 1.4 GHz Memory 1 GB DDR4 Onboard flash storage 256 MB NAND Networking interface (4) 1/2.5 GbE RJ45 LAN ports (4) 1/10G SFP+ ports Management interface Ethernet In-band Bluetooth Total non-blocking throughput 50 Gbps Switching capacity 100 Gbps Forwarding rate 74.4 Mpps Power method (1) External AC/DC adapter (1) Power TransPort DC input 27V DC, 7.04A Power supply 27V DC, 7.04A power adapter (included) Supported voltage range 24–28V DC Max. power consumption 25W (Excluding PoE output.) ESD/EMP protection Air: ± 15 kV, contact: ± 8 kV Ambient operating temperature -10 to 50° C (14 to 122° F) Ambient operating humidity 5 to 95% noncondensing Certifications CE, FCC, IC PoE PoE interface (4) 27V passive PoE: 2-pair (pins 4, 5+/7, 8-) or 4-pair (pins 1, 2, 4, 5+/3, 6, 7, 8-); Ports 1 to 4 Total available PoE 160W (With included power adapter.) Max. passive PoE wattage per port 2-pair mode: 20W/27V DC 4-pair mode: 40W/27V DC Passive PoE voltage range 27V DC LEDs System Status RJ45 data ports PoE Speed/link/activity SFP+ data ports Link/activity Software Management application UISP
