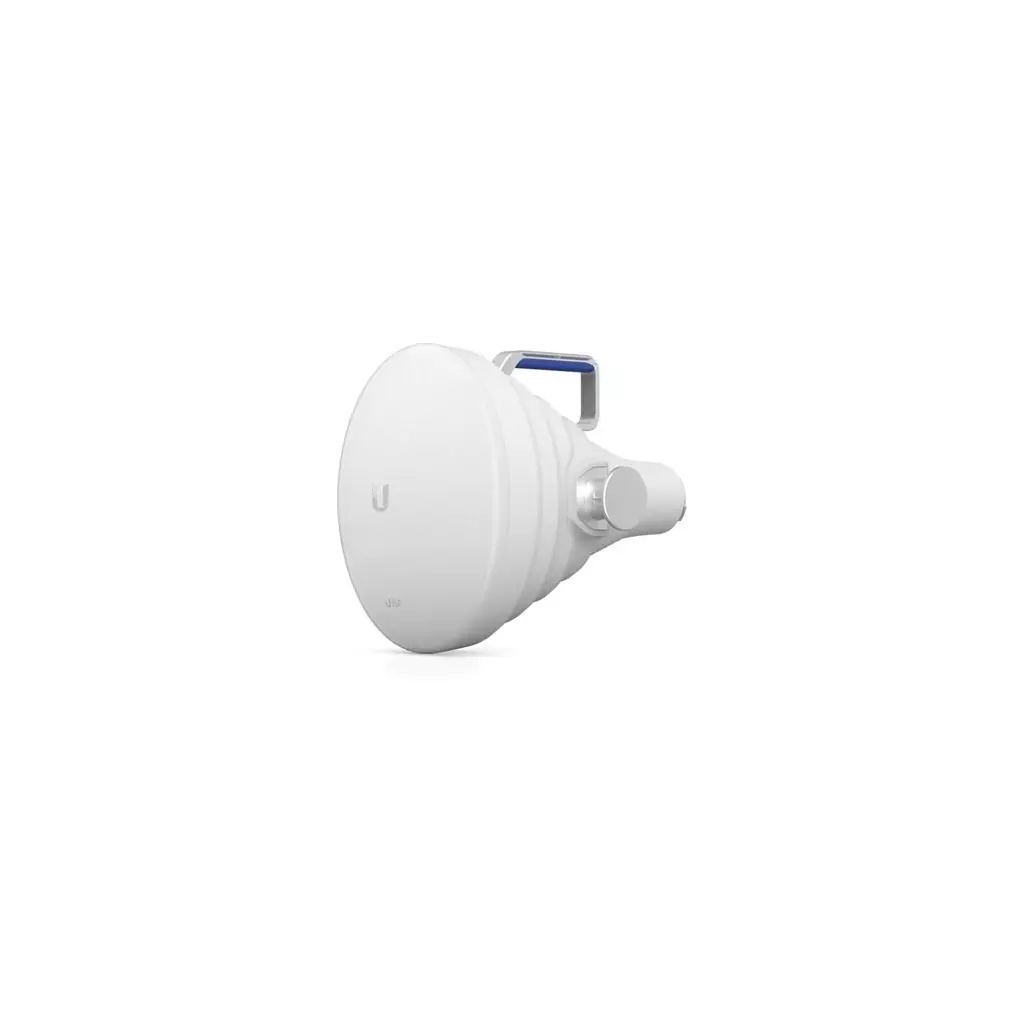

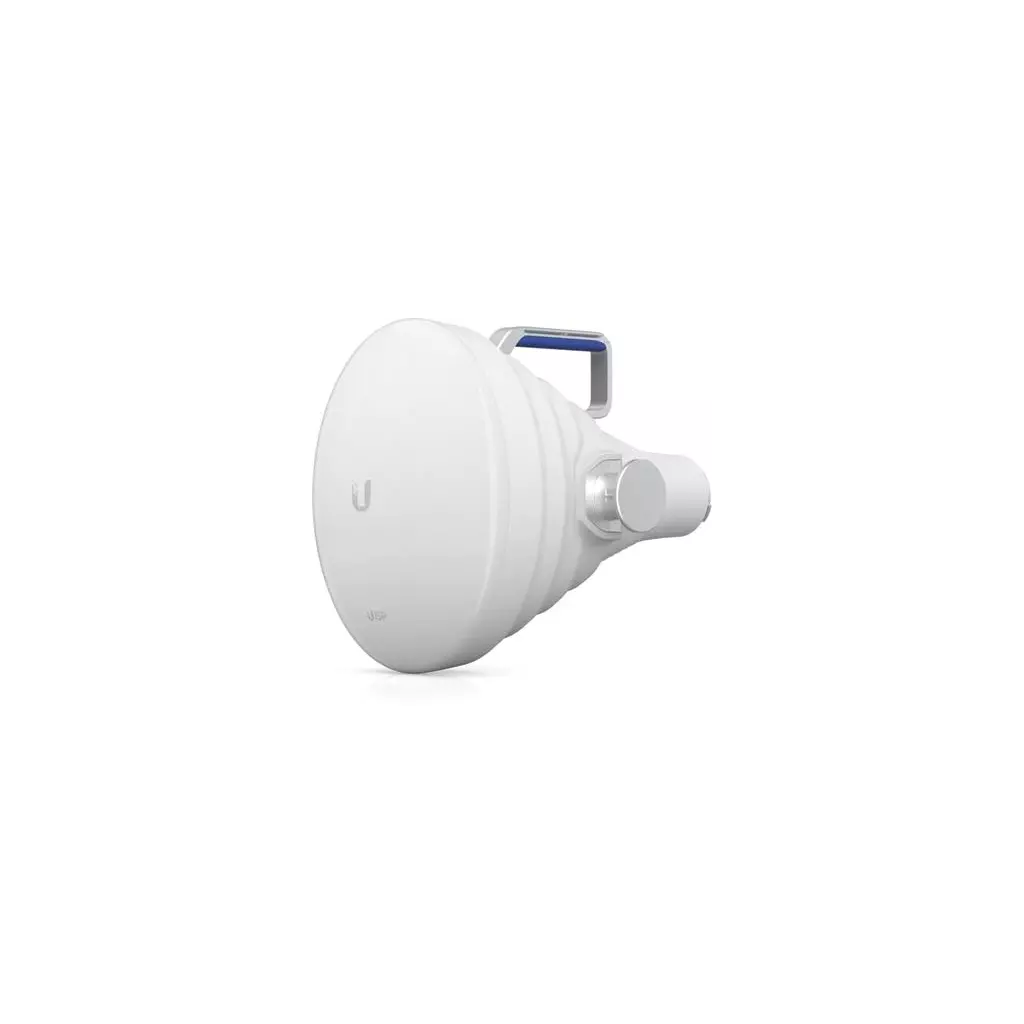

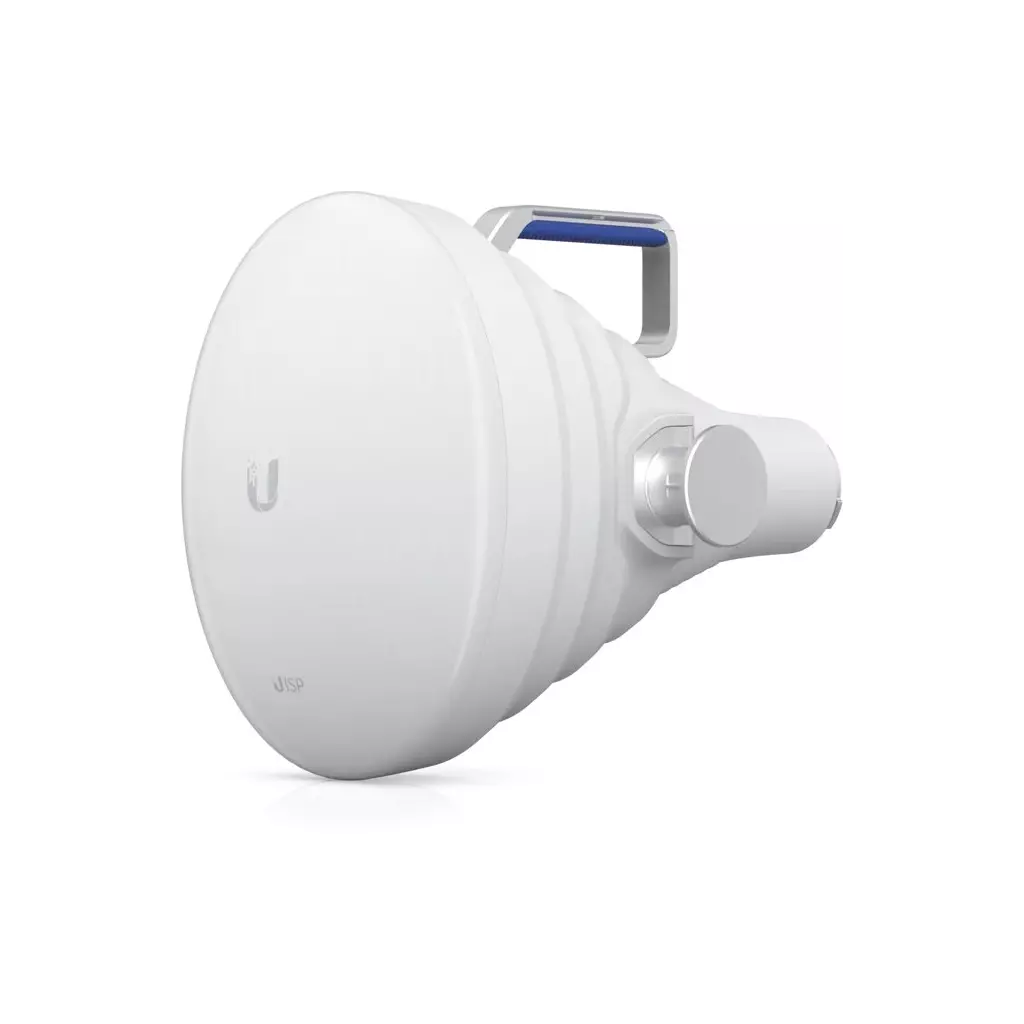

UBNT UISP-Horn Asymetrická sektorová anténa, (5,15 - 6,875 GHz), 19.5dBi, 30°/25°

Model: UISP Horn Asymetrická sektorová anténa, typu point-to-multipoint (PtMP), která pokrývá široký rozsah provozních frekvencí (5,15 - 6,875GHz). Pomocí přiloženého adaptéru WaveGuide lze tuto anténu snadno připojit k airFiber® 5XHD Radio (AF 5XHD), LTU® Rocket® nebo airMAX® Rocket Prism® AC 5GHz Radio (RP 5AC) pro zesílení jejich signálu. * dosah spojení PtMP 15+km * tlakově odlitý polykarbonátový kryt odolný proti UV záření pro zvýšenou odolnost a odolnost proti povětrnostním vlivům * anténa pro montáž na tyč s kovovou rukojetí * dvě boční západky pro bezpečné rádiové spojení Frekvenční rozsah: 5,15 až 6,875GHz Zesílení: 19,5dBi Šířka paprsku: Azimut: 30° (6dB) Elevace: 25° (6dB) Maximální činitel stojatého vlnění: 2:1 Polarizace: dual-lineární Cross-pol izolace: 20dB Montáž: součástí montážní sada pro upevnění mechanické nastavení: elevace ±20°, azimut ±25° upevnitelné na stožáry/tyče: d=25 až 70mm (d=1 až 3") Odolnost vůči povětrnostním vlivům: IPX6 Rozměry: 282x224x380mm Hmotnost: zařízení: 3,06kg držák: 925g Záruka: 2 roky

Ubiquiti UISP Horn

Vysoce izolační 19,5 dBi horn anténa typu point-to-multipoint (PtMP), která pokrývá široký rozsah provozních frekvencí (5,15 - 6,875 GHz).

UISP Horn je efektivní anténa PtMP, která díky širokému rozsahu pracovních frekvencí poskytuje vysoce izolační vlastnosti v zahlceném prostředí. Pomocí přiloženého adaptéru WaveGuide lze tuto anténu snadno připojit k radiostanici airFiber 5XHD (AF 5XHD), LTU Rocket nebo airMAX Rocket Prism AC 5 GHz (RP 5AC) a zesílit jejich signál. Anténa má také na každé straně západku pro bezpečné připojení jednotky zacvaknutím. Provozní frekvence se může lišit v závislosti na regionálních rádiových frekvencích a předpisech.

• Vysoce izolační (High-isolation) 30° horn anténa, která pokrývá široký rozsah pracovních frekvencí (5,15 - 6,875 GHz)
• Nízké zpětné pásmo (zadní lalok) pro společné umístění zařízení
• Dosah spojení PtMP 15+ km
• Tlakově litý, UV stabilní polykarbonátový kryt pro zvýšenou životnost a odolnost proti povětrnostním vlivům
• Anténa pro montáž na stožár/sloup (⌀ 25 až 70 mm) s kovovou rukojetí pro snadné přenášení
• Dvě boční západky pro spolehlivé připojení jednotky

ZÁKLADNÍ SPECIFIKACE

Frekvenční rozsah: 5,15 - 6,875 GHz Zisk: 19,5 dBi Vyzařovací úhel: Azimut 30° (6 dB), Elevace 25° (6 dB) Polarizace: duální, lineární Max. VSWR: 2:1 Rozměry: 380 x 282 x 224 mm Hmotnost: 3,06 kg + 925 g držák Kompatibilita: airFiber 5XHD (AF 5XHD), LTU Rocket, airMAX Rocket Prism AC 5 GHz (RP 5AC)

---

Manuál (montážní návod): https://dl.ui.com/qig/uisp-horn

---

Datasheet: https://dl.ui.com/ds/uisp-horn_ds

---

---

---

UISP-Horn je 5 GHz sektorová horn anténa od Ubiquiti Networks s asymetrickým 30°/25° (H/V) vyzařovacím úhlem, ziskem 19.5 dBi, speciálním konektorem včetně adaptéru WaveGuide na vybrané vysílací jednotky od Ubiquiti Networks (AF-5XHD, RP-5AC-Gen2, LTU-Rocket). Tato anténa nabízí perfektní kombinaci vlastností a funkcí, které řeší hlavní slabiny dnešních mainstreamových sektorových antén. UISP Horn má také západku na každé straně pro bezpečné zajištění rádiové jednotky. Klíčové vlastnosti Zisk antény 19.5 dBi Asymetrický vyzařovací úhel 30°/25° (H/V) Široké frekvenční spektrum (5.150 - 6.875 GHz) Dosah PtMP spojení 15+ km Tlakově litý polykarbonátový kryt stabilizovaný proti UV záření pro zvýšenou odolnost a odolnost proti povětrnostním vlivům Pohodlná montáž na stožár Dvě boční západky pro bezpečné zajištění připojení rádia Kompatibilita pouze s AF-5XHD, RP-5AC-Gen2, LTU-Rocket Obsah balení Sektorová anténa Držák Šrouby a matice Imbus Redukce na rádiovou jednotkou

Anténa - trychtýř - 19.5 dBi - směrový - venkovní

UISP-Horn je 5 GHz sektorová horn anténa od Ubiquiti Networks s asymetrickým 30°/25° (H/V) vyzařovacím úhlem, ziskem 19.5 dBi, speciálním konektorem včetně adaptéru WaveGuide na vybrané vysílací jednotky od Ubiquiti Networks (AF-5XHD, RP-5AC-Gen2, LTU-Rocket). Tato anténa nabízí perfektní kombinaci vlastností a funkcí, které řeší hlavní slabiny dnešních mainstreamových sektorových antén. UISP Horn má také západku na každé straně pro bezpečné zajištění rádiové jednotky. Klíčové vlastnosti Zisk antény 19.5 dBi Asymetrický vyzařovací úhel 30°/25° (H/V) Široké frekvenční spektrum (5.150 - 6.875 GHz) Dosah PtMP spojení 15+ km Tlakově litý polykarbonátový kryt stabilizovaný proti UV záření pro zvýšenou odolnost a odolnost proti povětrnostním vlivům Pohodlná montáž na stožár Dvě boční západky pro bezpečné zajištění připojení rádia Kompatibilita pouze s AF-5XHD, RP-5AC-Gen2, LTU-Rocket Obsah balení - Sektorová anténa - Držák - Šrouby a matice - Imbus - Redukce na rádiovou jednotkou

UISP-Horn je 5 GHz sektorová horn anténa od Ubiquiti s asymetrickým 30°/25° (H/V) vyzařovacím úhlem, ziskem 19.5 dBi, speciálním konektorem včetně adaptéru WaveGuide na vybrané vysílací jednotky od Ubiquiti (AF-5XHD, RP-5AC-Gen2, LTU-Rocket). Tato anténa nabízí perfektní kombinaci vlastností a funkcí, které řeší hlavní slabiny dnešních mainstreamových sektorových antén. UISP Horn má také západku na každé straně pro bezpečné zajištění rádiové jednotky.

Klíčové vlastnosti

• Zisk antény 19.5 dBi
• Asymetrický vyzařovací úhel 30°/25° (H/V)
• Široké frekvenční spektrum (5.150 - 6.875 GHz)
• Dosah PtMP spojení 15+ km
• Tlakově litý polykarbonátový kryt stabilizovaný proti UV záření pro zvýšenou odolnost a odolnost proti povětrnostním vlivům
• Pohodlná montáž na stožár
• Dvě boční západky pro bezpečné zajištění připojení rádia
• Kompatibilita pouze s AF-5XHD, RP-5AC-Gen2, LTU-Rocket

Obsah balení

• Sektorová anténa
• Držák
• Šrouby a matice
• Imbus
• Redukce na rádiovou jednotkou

UISP-Horn je 5GHz sektorová horn anténa od Ubiquiti Networks s asymetrickým 30°/25° (H/V) vyzařovacím úhlem, ziskem 19.5 dBi, speciálním konektorem včetně adaptéru WaveGuide na vybrané vysílací jednotky od Ubiquiti Networks (AF-5XHD, RP-5AC-Gen2, LTU-Rocket). Tato anténa nabízí perfektní kombinaci vlastností a funkcí, které řeší hlavní slabiny dnešních mainstreamových sektorových antén. UISP Horn má také západku na každé straně pro bezpečné zajištění rádiové jednotky.

Klíčové vlastnosti

• Zisk antény 19.5 dBi
• Asymetrický vyzařovací úhel 30°/25° (H/V)
• Široké frekvenční spektrum (5.150 - 6.875 GHz)
• Dosah PtMP spojení 15+ km
• Tlakově litý polykarbonátový kryt stabilizovaný proti UV záření pro zvýšenou odolnost a odolnost proti povětrnostním vlivům
• Pohodlná montáž na stožár
• Dvě boční západky pro bezpečné zajištění připojení rádia
• Kompatibilita pouze s AF-5XHD, RP-5AC-Gen2, LTU-Rocket

Obsah balení

• Sektorová anténa
• Držák
• Šrouby a matice
• Inbus
• Redukce na rádiovou jednotkou

Ubiquiti UISP Horn. Úroveň zisku antény (max): 19,5 dBi, Frekvenční pásmo: 5.15 - 6.875 GHz, Šířka vodorovného paprsku: 30°. Typ antény: Trychtýřová anténa, Polarizace: Duální polarizace, Barva: Bílá. Šířka: 224 mm, Hloubka: 380 mm, Výška: 282 mm
