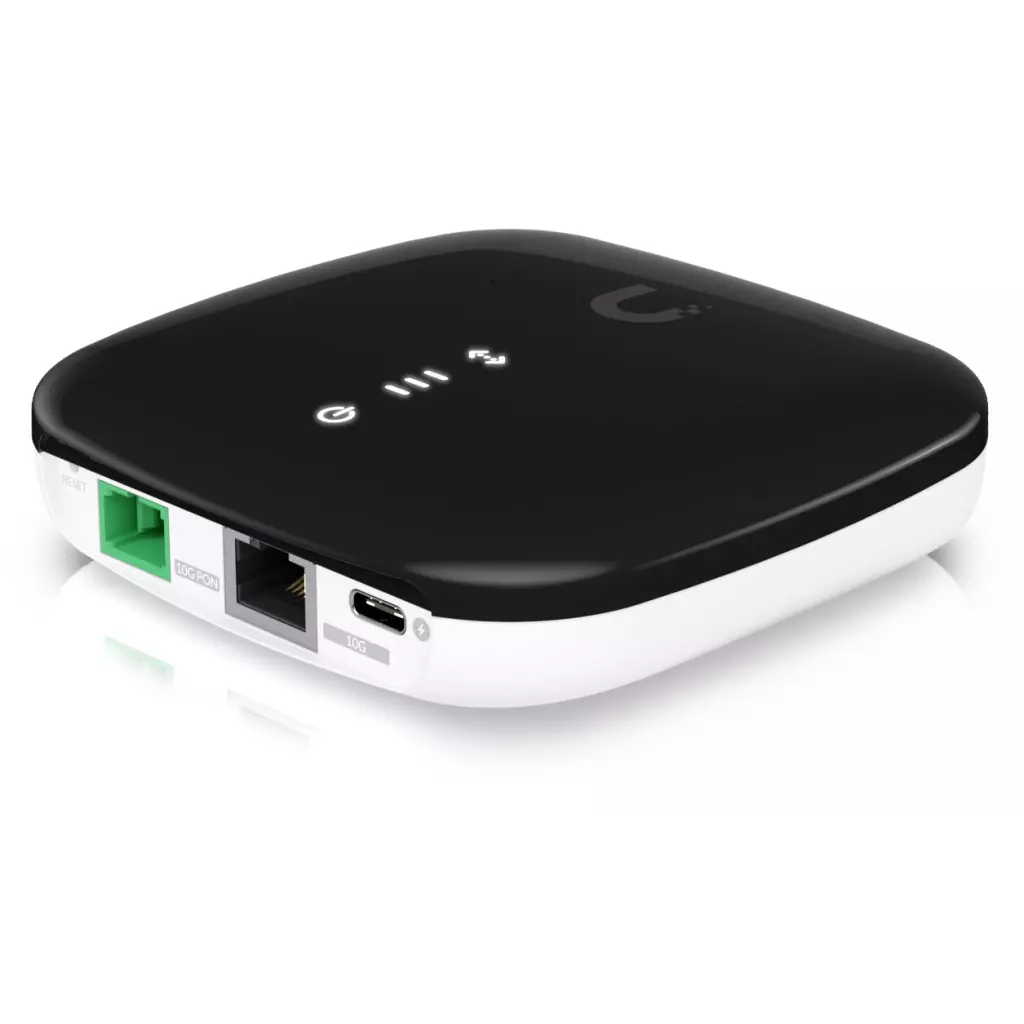

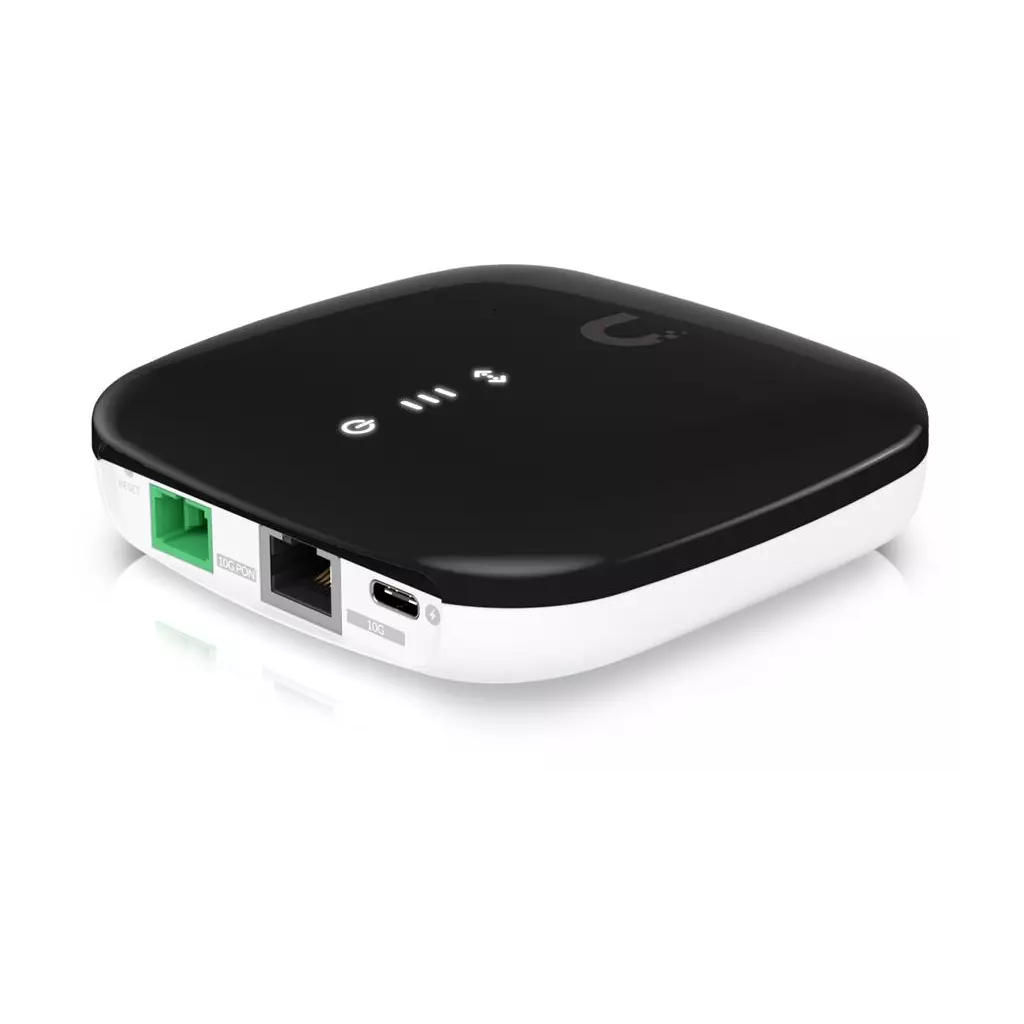

GPON Ubiquiti Networks UISP Fiber XGS-PON ONU

UISP Fiber XGS optická síťová jednotka, která dokáže poskytovat rychlost uplink/downlink 10Gb/s na vzdálenost až 20km * montáž na zeď Technické parametry Síťové rozhraní: * 1x port SC/APC, ITU-G.9807 XGSPON WAN * 1x port 100/1000/2500/5000/10000 MbE RJ45 LAN Rozhraní pro správu: * ethernet in-band * PON Paměť: 256MB DDR Interní úložiště: 32MB NOR Způsob napájení: 1x USB-C 5V DC, 3A Zdroj napájení: 5V DC, 3A napájecí adaptér Podporovaný rozsah napětí: 5V DC Max. spotřeba energie: 8W Normální TX rozsah optického modulu: 4 až 9dBm Normální rozsah RX optického modulu: -9 až -26dBm Rozměry: 100x100x27mm Hmotnost: 220g Obsah balení: * UISP Fiber XGS * držák na zeď * šablona * 4x hmoždinka * 4x šroub (M4) * 5V DC, 3A napájecí adaptér

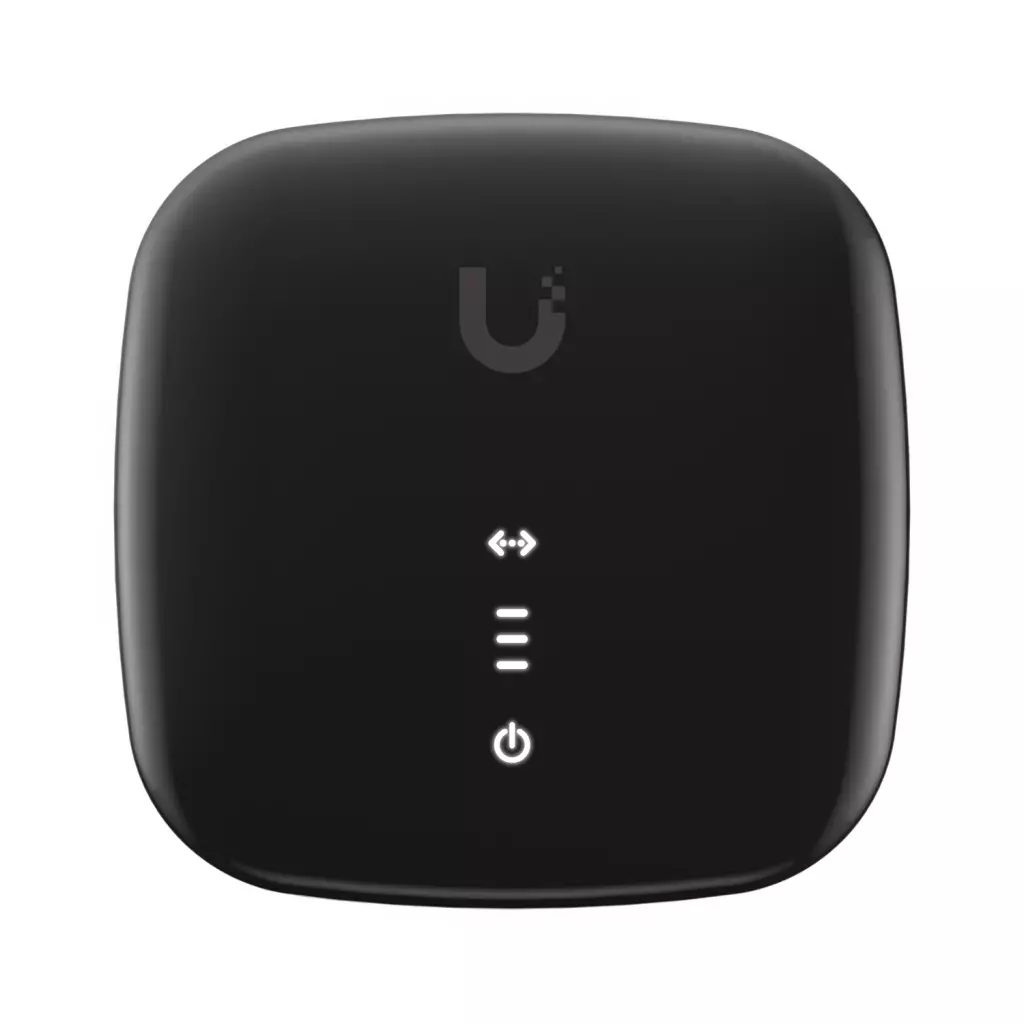

Ubiquiti UISP Fiber XGS

Optická síťová jednotka, která dokáže zajistit přenosovou rychlost až 10 Gb/s pro uplink/downlink na vzdálenost až 20 km.

• UISP Fiber XGS-PON CPE
• 1× 10 GbE port RJ-45 LAN (100/1000/2500/5000/10000 MbE)
• 1× XGS-PON optický port (SC/APC), standard ITU-G.9807 XGSPON WAN
• Běžný rozsah TX optického modulu: 4 až 9 dBm
• Běžný rozsah RX optického modulu: -9 až -26 dBm
• Podpora režimu Bridge a Router
• Napájecí adaptér součástí balení
• Správa pomocí aplikace UISP (verze 1.5.7 nebo novější)

Pozn. Toto zařízení je kompatibilní pouze se zařízením UISP Fiber XGS OLT. Nelze jej používat s OLT zařízeními jiných výrobců.

ZÁKLADNÍ SPECIFIKACE

Rozhraní: Ethernet, PON Porty: 1× SC/APC, 1× 10 GbE RJ-45, 1× USB-C (pouze napájení) Paměť: 256 MB DDR, 32 MB NOR (flash) Max. rychlost linky (non-blocking): downstream 9,95 Gbit/s; upstream 9,95 Gbit/s Provozní vlnová délka: TX 1270 nm, RX 1577 nm Dosah: 20 km Kódování: NRZ (Scrambled NRZ) Napájení: externí adaptér DC 5 V (3 A), spotřeba max. 8 W Provozní teplota: -15 až +45 °C Hmotnost: 220 g Rozměry: 100 × 100 × 27 mm

---

Manuál (montážní návod): https://dl.ui.com/qig/uisp-fiber-xgs

---

---

Optická síťová jednotka - XGS-PON - 10 Gbps - 1GbE, 2.5GbE, 5GbE, 10GbE

UISP-FIBER-XGS je CPE ONU jednotka pro XGS/XG-PON řešení, s kterým povýšíte svoji síť na 10Gbit. Zařízení jako takové slouží k převodu optiky na metaliku a umí pouze mód Bridge, nikoliv mód Router. Pro připojení k XGS/XG-PON síti slouží 1x SC konektor s broušením APC a maximální ryhclostí 9,95 Gb/s downstream a 9,95 Gb/s upstream. Vysílací výkon je v rozmezí 4 až 9 dBm a citlivost přijímu -9 až -26 dBm. Napájena je 5V/3A USB-C adaptérem.

Obsah balení

• Jednotka
• napájecí adaptér USB-C 5V/3A
• Držák a montážní set

Moderní, elegantní a robustní řešení s vysokým výkonem a použitím až na 20 km. Velmi kompaktní GPON koncový prvek s jednoduchou indikací pro zobrazení stavu ethernetu a optické linky. Rychlost XGS-PON portu je omezena na 9.95 / 9.95 Gbps (Rx/Tx), rychlost ethernetu umožňuje 100/1000/2500/10 000 Mbps a zařízení jako takové je možné napájet pouze pomocí přiloženého USB-C adaptére. Zařízení jako takové slouží k převodu metaliky na optiku a umí pouze mód Bridge, nikoliv mód Router.

Zařízení je kompatibilní pouze s UISP Fiber XGS OLT od Ubiquiti Networks. Zařízení není možné používat s OLT jiných výrobců.

Obsah balení

• Zařízení
• Držák na zeď
• Napájecí adaptér 5 V / 3 A (USB-C)
• Šroubky a hmoždinky

Ubiquiti UISP -FIBER-XGS. Maximální přenosová rychlost: 10000 Mbit/s, Typ rozhraní Ethernetu: 2.5 Gigabit Ethernet, 5 Gigabit Ethernet, 10 Gigabit Ethernet, Fast Ethernet, Gigabit Ethernet, Přenosová rychlost sítě Ethernet: 100,1000,2500,5000,10000 Mbit/s. Maximální přenosová vzdálenost: 20000 m, Tx power (min): 4 dBmW, Tx power (max): 9 dBmW. Barva: Černá, Bílá, Základní materiál: Polykarbonát (PC). Konektor pro optická vlákna: SC/APC. Vstupní proud: 3 A, Maximální spotřeba energie: 8 W

UISP-FIBER-XGS je CPE ONU jednotka pro XGS/XG-PON řešení, s kterým povýšíte svoji síť na 10Gbit. Zařízení jako takové slouží k převodu optiky na metaliku a umí pouze mód Bridge, nikoliv mód Router. Pro připojení k XGS/XG-PON síti slouží 1x SC konektor s broušením APC a maximální ryhclostí 9,95 Gb/s downstream a 9,95 Gb/s upstream. Vysílací výkon je v rozmezí 4 až 9 dBm a citlivost přijímu -9 až -26 dBm. Napájena je 5V/3A USB-C adaptérem. Technické parametry Optika

Přenosová rychlost: 9,95 / 9,95 Gbps

Vlnová délka - Tx/Rx [nm]: 1270 / 1577

Dosah [km]: 20

Typ přenosu: XGS-PON

Typ broušení: APC

Vysílací výkon [dBm]: 4 až 9

Přijímací citlivost [dBm]: -9 až -26

Konektory a rozhraní

Optické konektory: (1) SC

Rychlost LAN: (1) 100M/1G/2.5G/5G/10G

Napájení

Max. spotřeba energie [W]: 8

Napájení přes konektor/svorkovnici: 5V DC

Fyzické charakteristiky

Tlačítka: Reset

Provozní teplota [°C]: -15 až 45

Šířka [mm]: 100

Výška [mm]: 27

Hloubka [mm]: 100

Obsah balení

Jednotka

napájecí adaptér USB-C 5V/3A

Držák a montážní set

GPSR kontakt: Ubiquiti International Holding B.V. Ekkersrijt 3102, 5692 CC Son en Breugel [email protected]

Mechanical Dimensions 100 x 100 x 27 mm (3.9 x 3.9 x 1.1") Weight 220 g (0.49 lb) Enclosure material UV-stabilized polycarbonate Hardware Networking interface (1) SC/APC, ITU-G.9807 XGSPON WAN port (1) 100/1,000/2,500/5,000/10,000 MbE RJ45 LAN ports Management interface Ethernet in-band PON Memory 256 MB DDR Onboard flash storage 32 MB NOR Max. power consumption 8W Power method USB-C 5V DC, 3A Power supply 5V DC, 3A power adapter Supported voltage range 5V DC power adapter Total non-blocking line rate Downstream: 9.95 Gbit/s Upstream: 9.95 Gbit/s Normal TX range of optical module 4 to 9dBm Normal RX range of optical module -9 to -26dBm Button (1) Factory reset Ambient operating temperature -15 to 45° C (5 to 113° F) Ambient operating humidity 10 to 95% non-condensing Certifications CE, FCC, IC Fiber Operating wavelength TX: 1,270nm RX: 1,577nm Line code Scrambled NRZ Physical reach 20 km LEDs Power White: ON Ethernet Steady white: link up Blinking white: activity OFF: link down PON status (3) signal LEDs All-OFF: bootup 1x orange: signal too low (< -27 dbm) 1x white: signal low (>= -27 dbm) 2x white: signal good (>= -24 dbm) 3x white: signal strong (>= -12 dbm) 1x orange + 2x white: signal too strong (>= -9 dbm) 3x orange: no signal LEDs alternate between orange + white + orange and a signal strength indicator: no authority Software Management application UISP: Version 1.5.7 and later
