Ubiquiti UISP-FIBER-XG, UISP Fiber XG-PON CPE

UISP Fiber XG optická síťová jednotka, která dokáže poskytovat rychlost 2,5Gb/s uplink a 10Gb/s downlink na vzdálenost až 20km * montáž na zeď * pasivní PoE Technické parametry Síťové rozhraní: * 1x port SC/APC, ITU-G.987 XGPON WAN * 1x port 100/1000/2500MbE RJ45 LAN Rozhraní pro správu: * ethernet in-band * PON PoE rozhraní: 1x PoE vstup, 24V DC pasivní PoE Paměť: 256MB DDR Interní úložiště: 32MB NOR Způsob napájení: * 1x USB-C 5V DC, 3A * 1x 24V DC pasivní PoE Zdroj napájení: * 5V DC, 3A napájecí adaptér * pasivní PoE 2 páry (4, 5+; 7, 8-) Podporovaný rozsah napětí: * 5V DC * 10–30V DC pasivní PoE Max. spotřeba energie: 6W Normální TX rozsah optického modulu: 2 až 7dBm Normální rozsah RX optického modulu: -9 až -27dBm Rozměry: 100x100x27mm Hmotnost: 220g Obsah balení: * UISP Fiber XG * držák na zeď * šablona * 4x hmoždinka * 4x šroub (M4) * 5V DC, 3A napájecí adaptér

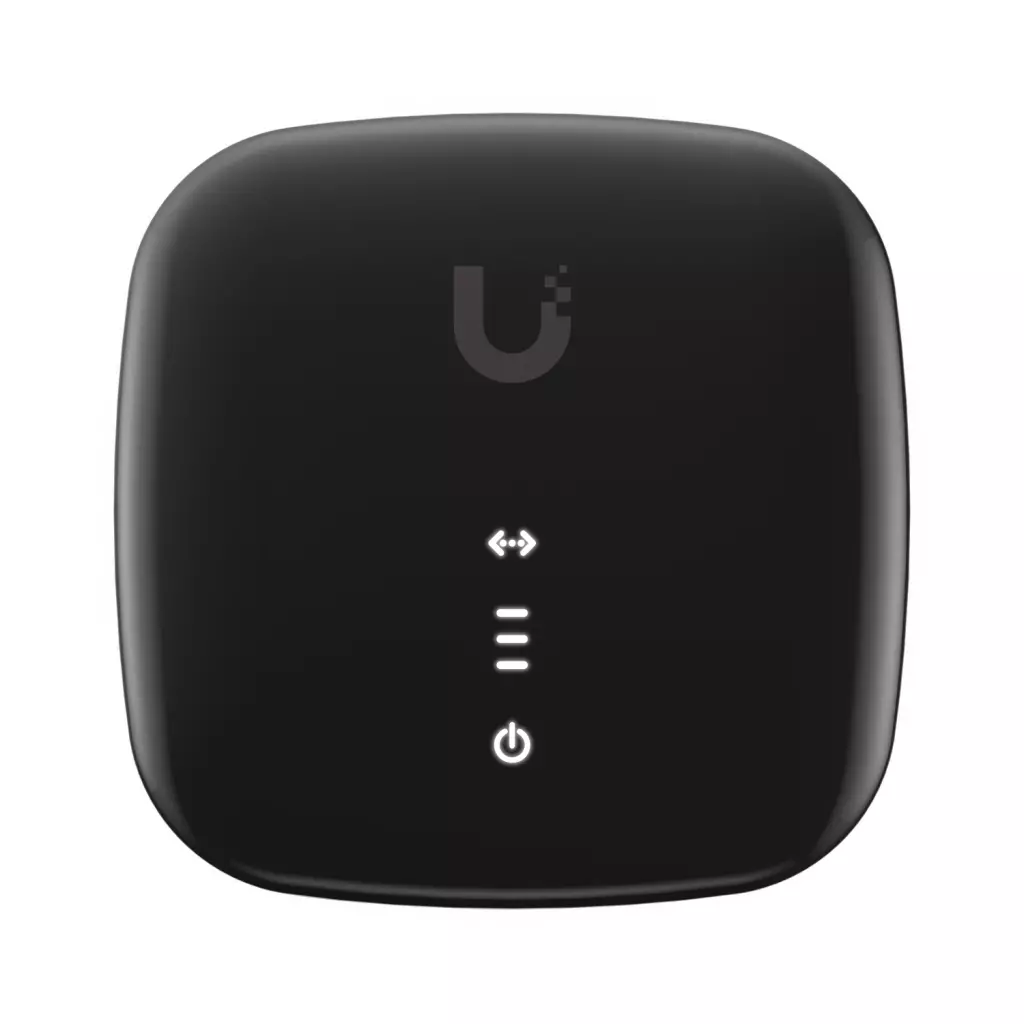

Ubiquiti UISP Fiber XG

Optická síťová jednotka, která dokáže zajistit přenosovou rychlost až 10 Gb/s pro downlink (2,5 Gb/s pro uplink) na vzdálenost až 20 km.

• UISP Fiber XG-PON CPE
• 1× 2.5G port RJ-45 LAN (100/1000/2500 MbE) s podporou pasivního PoE vstupu (24 V)
• 1× XG-PON optický port (SC/APC), standard ITU-G.987 XGPON WAN
• Běžný rozsah TX optického modulu: 2 až 7 dBm
• Běžný rozsah RX optického modulu: -9 až -27 dBm
• Podpora režimu Bridge a Router
• Napájecí adaptér součástí balení
• Správa pomocí aplikace UISP (verze 1.5.7 nebo novější)

Pozn. Toto zařízení je kompatibilní pouze se zařízením UISP Fiber XGS OLT. Nelze jej používat s OLT zařízeními jiných výrobců.

ZÁKLADNÍ SPECIFIKACE

Rozhraní: Ethernet, PON Porty: 1× SC/APC, 1× 2.5G RJ-45, 1× USB-C (pouze napájení) Paměť: 256 MB DDR, 32 MB NOR (flash) Max. rychlost linky (non-blocking): downstream 9,95 Gbit/s; upstream 2,44 Gbit/s Provozní vlnová délka: TX 1270 nm, RX 1577 nm Dosah: 20 km Kódování: NRZ (Scrambled NRZ) Napájení: externí adaptér DC 5 V (3 A) nebo pasivní PoE (24 V), spotřeba max. 8 W Provozní teplota: -15 až +45 °C Hmotnost: 220 g Rozměry: 100 × 100 × 27 mm

---

Manuál (montážní návod): https://dl.ui.com/qig/uisp-fiber-xg

---

---

Optická síťová jednotka - XG-PON - 10 Gbps - 1GbE, 2.5GbE

UISP-FIBER-XG je CPE ONU jednotka pro XGS/XG-PON řešení. Zařízení jako takové slouží k převodu optiky na metaliku a umí pouze mód Bridge, nikoliv mód Router. Pro připojení k XGS/XG-PON síti slouží 1x SC konektor s broušením APC a maximální ryhclostí 9,95 Gb/s downstream a 2,44 Gb/s upstream. Vysílací výkon je v rozmezí 2 až 7 dBm a citlivost přijímu -9 až -27 dBm. K připojení LAN slouží 2.5G LAN port s podporou 24V POE-IN. Jednotka je dodávána s 5V/3A USB-C adaptérem.

Obsah balení

• Jednotka
• napájecí adaptér USB-C 5V/3A
• Držák a montážní set

Moderní, elegantní a robustní řešení s vysokým výkonem a použitím až na 20 km. Velmi kompaktní GPON koncový prvek s jednoduchou indikací pro zobrazení stavu ethernetu a optické linky. Rychlost XG-PON portu je omezena na 9.95 / 2.44 Gbps (Rx/Tx), rychlost ethernetu umožňuje 100/1000/2500 Mbps a zařízení jako takové je možné napájet buď pomocí 24V pasivního PoE adaptér nebo přes přiložený USB-C adaptér. Zařízení jako takové slouží k převodu metaliky na optiku a umí pouze mód Bridge, nikoliv mód Router.

Zařízení je kompatibilní pouze s UISP Fiber XGS OLT od Ubiquiti Networks. Zařízení není možné používat s OLT jiných výrobců.

Obsah balení

• Zařízení
• Držák na zeď
• Napájecí adaptér 5 V / 3 A (USB-C)
• Šroubky a hmoždinky

Ubiquiti UISP -FIBER-XG. Maximální přenosová rychlost: 10000 Mbit/s, Typ rozhraní Ethernetu: 2.5 Gigabit Ethernet, 5 Gigabit Ethernet, 10 Gigabit Ethernet, Fast Ethernet, Gigabit Ethernet, Přenosová rychlost sítě Ethernet: 100,1000,2500 Mbit/s. Maximální přenosová vzdálenost: 20000 m, Tx power (min): 2 dBmW, Tx power (max): 7 dBmW. Barva: Černá, Bílá, Základní materiál: Polykarbonát (PC). Konektor pro optická vlákna: SC/APC. Vstupní proud: 3 A, Maximální spotřeba energie: 6 W

Mechanical Dimensions 100 x 100 x 27 mm (3.9 x 3.9 x 1.1") Weight 220 g (0.49 lb) Enclosure material UV-stabilized polycarbonate Hardware Networking interface (1) SC/APC, ITU-G.987 XGPON WAN port (1) 100/1,000/2,500 MbE RJ45 LAN ports Management interface Ethernet in-band PON PoE interface (1) PoE in, 24V DC passive PoE Memory 256 MB DDR Onboard flash storage 32 MB NOR Max. power consumption 6W Power method USB-C 5V DC, 3A 24V DC passive PoE Power supply 5V DC, 3A power adapter Passive PoE 2-pair (4, 5+; 7, 8-) Supported voltage range 5V DC adapter 10–30V DC passive PoE Total non-blocking line rate Downstream: 9.95 Gbit/s Upstream: 2.44 Gbit/s Normal TX range of optical module 2 to 7dBm Normal RX range of optical module -9 to -27dBm Button (1) Factory reset Ambient operating temperature -15 to 45° C (5 to 113° F) Ambient operating humidity 10 to 95% non-condensing Certifications CE, FCC, IC Fiber Operating wavelength TX: 1,270nm RX: 1,577nm Line code Scrambled NRZ Physical reach 20 km LEDs Power White: ON Ethernet Steady white: link up Blinking white: activity OFF: link down PON status (3) signal LEDs All-OFF: bootup 1x orange: signal too low (< -27 dbm) 1x white: signal low (>= -27 dbm) 2x white: signal good (>= -24 dbm) 3x white: signal strong (>= -12 dbm) 1x orange + 2x white: signal too strong (>= -9 dbm) 3x orange: no signal LEDs alternate between orange + white + orange and a signal strength indicator: no authority
