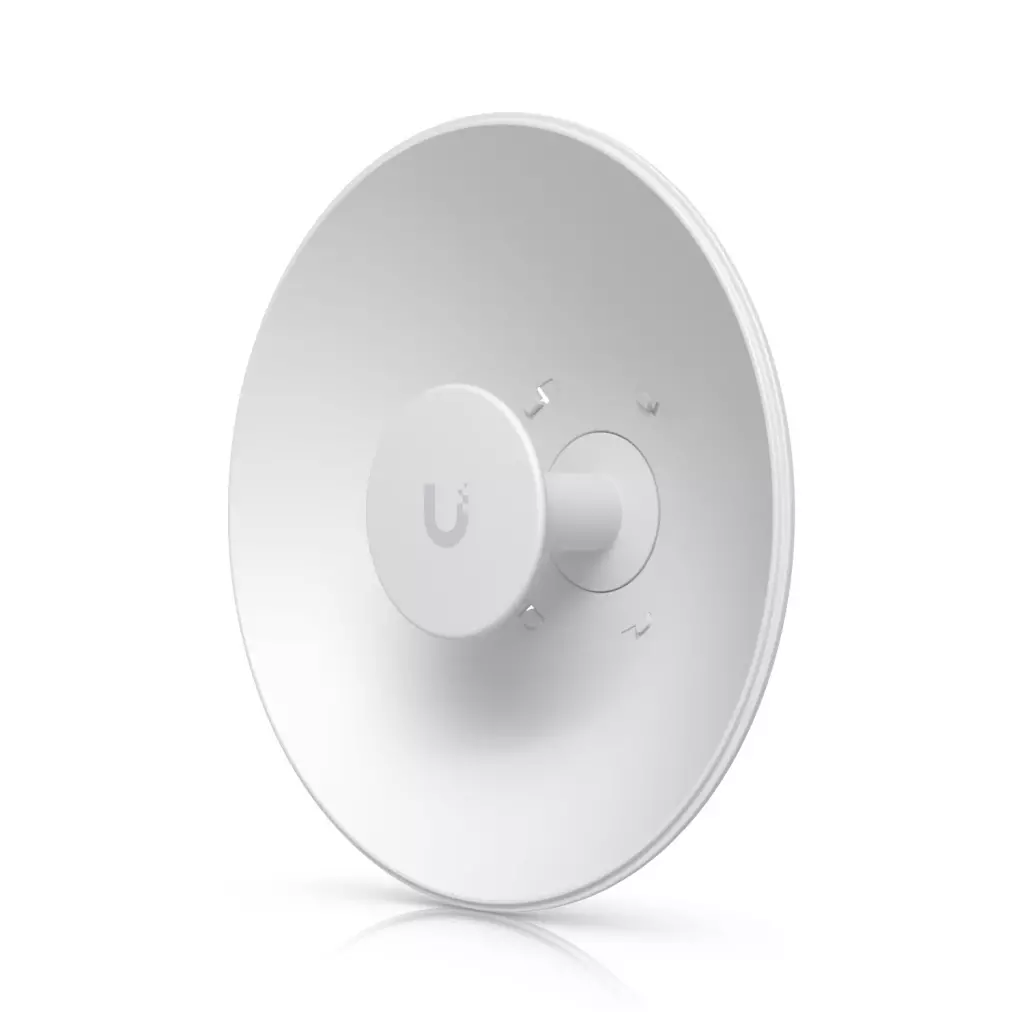

Ubiquiti UISP-Dish-Mini - UISP Dish Mini

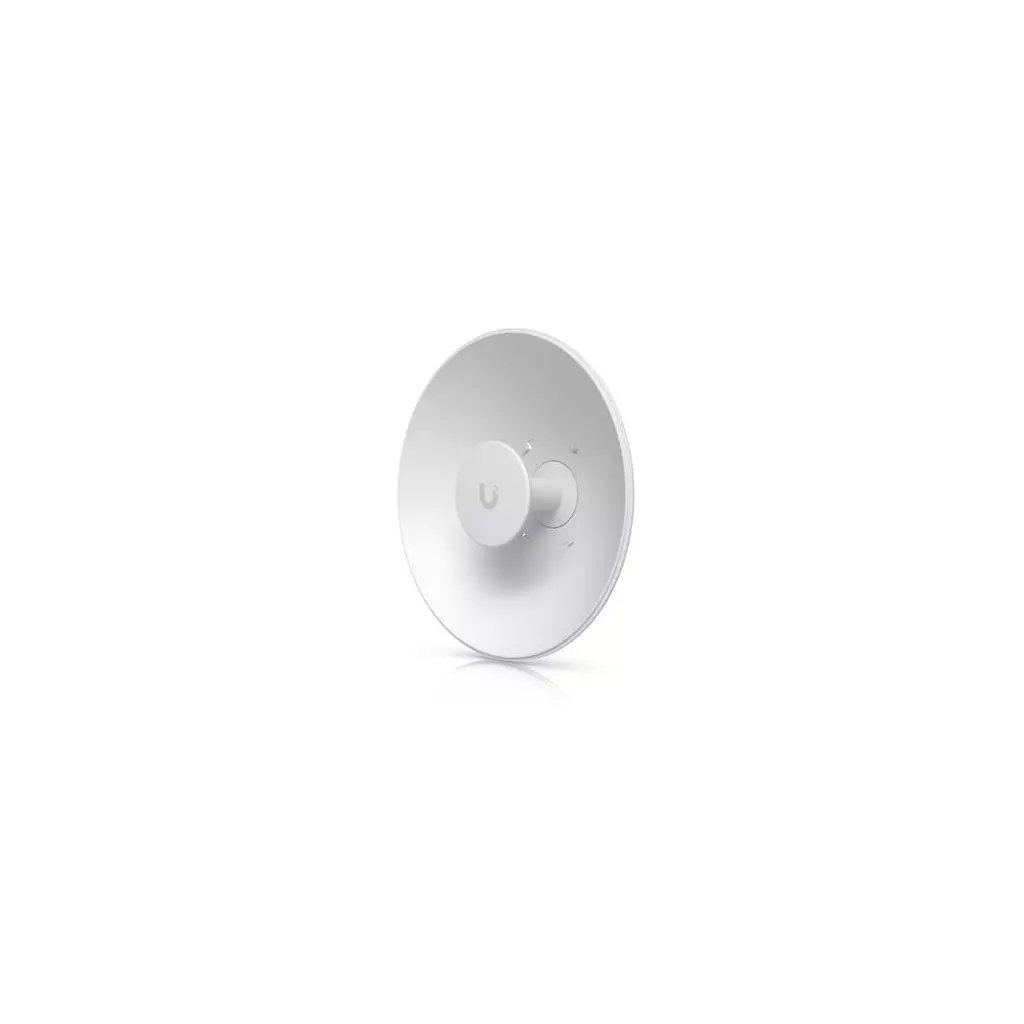

Ubiquiti UISP Dish Mini je kvalitně zpracovaná parabolická anténa s průměrem 420mm a ziskem 26dBi. Její speciální adaptér WaveGuide umožňuje použití s jednotkami Wave MLO5, airFiber 5XHD a Rocket Prism. Díky přímému spojení antény a radia odpadá potřeba propojovacích VF kabelů, čímž se zjednodušuje instalace, šetří místo na stožáru, snižuje ztráta signálu a minimalizuje riziko zatečení vody.

Precizní zpracování tvaru zářiče a paraboly dovoluje celkovou hloubku pouhých 21cm (včetně úchytu pro radio). Anténa je vhodná pro široký frekvenční rozsah 5150 - 6875 MHz. Konstrukce držáku umožňuje pohodlné uchycení antény na stožár o průměru 25 - 75 mm.

Obsah balení

• Anténa se zářičem
• WaveGuide adaptér
• Držák na stožár

Ubiquiti UISP Dish Mini Technické specifikace Rozměry: * Anténní talíř: 420 x 140 mm * Anténní talíř s vlnovodem: 420 x 211,3 mm Hmotnost: * Anténní talíř: 1,95 kg * Držák: 1 kg * Vlnovod: 0,45 kg Materiál pouzdra: * Anténní talíř: Práškově lakovaná pozinkovaná ocel, UV stabilizovaný polykarbonát * Vlnovod: Hliníková slitina, UV stabilizovaný polykarbonát Materiál držáku: Práškově lakovaná pozinkovaná ocel, hliníková slitina Odolnost proti větru: Až 200 km/h Zatížení větrem: 348 N při 200 km/h Montáž: * Montáž na sloup * Montážní sada pro zarovnání * Mechanické seřízení: cca 20° elevace Průměr montáže na sloup: 32–76 mm Odolnost proti povětrnostním vlivům: IPX6 Hardware Frekvenční rozsah: 5,15 až 6,875 GHz Zisk: 26 dBi Šířka paprsku: * Azimut: 5,8 až 9° (3 dB) / 7,6 až 12,5° (6 dB) * Elevace: 5,8 až 9° (3 dB) / 7,6 až 12,5° (6 dB) Elektrický náklon dolů: 0° Max. VSWR: 2:1 Polarizace: Duálně lineární Izolace Cross-Pol: 15 dB V souladu s NDAA: Ano

Point-to-point (PtP) dish antenna that covers a wide operating frequency range. Frequency range: 5.15 - 6.875 GHz 30+ km PtP link range Precision mounting bracket for easy installation and alignment Compatibility: Wave-MLO5, RP-5AC-Gen2, AF-5XHD

Diskrétní, kompaktní dish navržený pro náročné bezdrátové spoje nabízí vysokou směrovost a nízký šum, takže i při větších vzdálenostech dosáhnete stabilního průtoku dat. Díky zisku 26 dBi a úzkému vyzařovacímu úhlu je ideální pro čisté PtP linky, kde záleží na přesném zaměření. Instalace je rychlá a přímočará — možnost přímého napojení rádia přes vlnovod snižuje VF ztráty a usnadňuje nasazení v terénu.

Odolnost a flexibilita nasazení

Robustní konstrukce odolává silnému větru až do 200 km/h a krytí IPX6 zaručuje spolehlivost i v extrémních podmínkách. Podpora frekvenčního pásma 5,15–6,875 GHz a univerzální montážní systém umožňují nasazení na stožáry i střechy, přičemž malé rozměry zjednodušují manipulaci a servis. Ideální volba pro operátory i integrační firmy, které potřebují výkonnou anténu s jednoduchou instalací a dlouhodobou odolností.

Klíčové vlastnosti

• Zisk 26 dBi pro vysoký výkon a přesné směrování signálu
• Úzký vyzařovací úhel pro minimalizaci rušení
• Odolnost vůči větru až 200 km/h a krytí IPX6
• Široké frekvenční pásmo 5,15–6,875 GHz
• Rychlá instalace s možností přímého napojení minimalizuje VF ztráty
• Kompaktní a lehká konstrukce vhodná pro různé montážní scénáře
• Kompatibilita: Wave-MLO5, airMAX Rocket Prism 5AC (RP-5AC-Gen2), airFiber 5XHD (AF-5XHD)

Ubiquiti UISP Dish Mini je kvalitně zpracovaná parabolická anténa s průměrem 420mm a ziskem 26dBi. Její speciální adaptér WaveGuide umožňuje použití s jednotkami Wave MLO5, airFiber 5XHD a Rocket Prism. Díky přímému spojení antény a radia odpadá potřeba propojovacích VF kabelů, čímž se zjednodušuje instalace, šetří místo na stožáru, snižuje ztráta signálu a minimalizuje riziko zatečení vody. Precizní zpracování tvaru zářiče a paraboly dovoluje celkovou hloubku pouhých 21cm (včetně úchytu pro radio). Anténa je vhodná pro široký frekvenční rozsah 5150 - 6875 MHz. Konstrukce držáku umožňuje pohodlné uchycení antény na stožár o průměru 25 - 75 mm. Obsah balení Anténa se zářičem WaveGuide adaptér Držák na stožár Technické parametry Bezdrátové vlastnostiMIMO, SISO:2 x 2Polarizace:VHVSWR:< 2,0Bezdrátové frekvence:5 GHzVyzař. úhel v elevační rovině (-6dB) [°]:7,6Vyzař. úhel v azimutové rovině (-6dB) [°]:7,6Druh antény:SměrováZisk antény [dBi]:26Konektory a rozhraníVF konektory:WaveGuideFyzické charakteristikyUrčeno na stožár o průměru [mm]:32 až 76Odolnost proti větru [km/h]:200Stupeň krytí:IPX6Použití:VenkovníMateriál:Ocel, UV stabilní polykarbonát, Slitina hliníkuHmotnost [kg]:3,4Šířka [mm]:420Výška [mm]:420Hloubka [mm]:211
