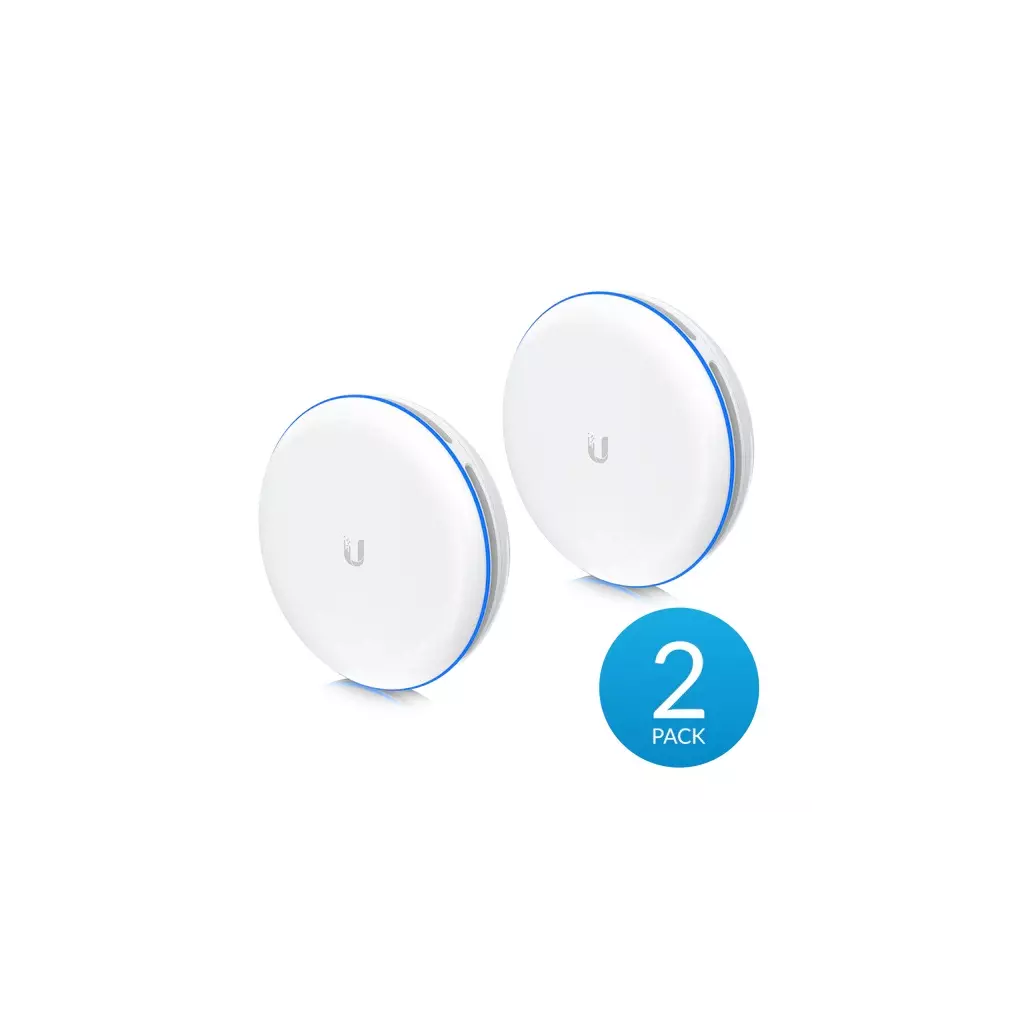

Ubiquiti UBB-XG - Building-to-Building Bridge XG

UniFi Building to Building Bridge XG je velice kompaktní 60 GHz point-to-point (PtP) zařízení s podporou 802.11ad/ay norem a vestavěnou 5 GHz zálohou (WiFi 5 - 802.11ac) od Ubiquiti Networks s dosahem do vzdálenosti 500m+ je ideální pro spojení dvou budov na krátkou vzdálenost. Zařízení je vybaveno Gigabitovým LAN portem s podporou PoE, jedním SFP+ portem a Bluetooth pro jednoduché nastavení z mobilu přes UniFi Network aplikace. Zařízení podporuje pouze mód bridge a v 60GHz spektru podporuje 2160 i 4320 MHz šířku kanálu. Maximální udávaná propustnost výrobcem je 6 Gbps. Klíčové vlastnosti Kompaktní rozměry - 192 × 192 × 59 mm Spektrum 60 GHz s nízkým rušením - 58 až 64 GHz Dosah 500 m+ Propustnost 6 Gbps v 60 GHz, 866 Mbps v pásmu 5 GHz Podporuje channel bonding vyšší propustnosti - 2160 a 4320 MHz Podporované kanály: 58320, 59400, 60480, 61560, 62640, 63720, 64800- závisí na místě použití Gigabitový LAN port s podporou pasivního PoE (48V DC), max. spotřeba 31.2W Nastavení přes UniFi Network aplikace od verze 6.3 Obsah balení (2) Zařízení (2) Držák s jemným lazením (2) Napájecí PoE adaptér 48 V/0,65 A (2) Napájecí kabel Bezdrátové vlastnosti Šířka kanálu [MHz]:2160, 4320 WiFi standardy:802.11ad, 802.11ay, 802.11ac Přenosová rychlost - 5GHz [Mb/s]:866 Přenosová rychlost - 60GHz [Mb/s]:6000 Šifrování:WPA2 AES Konektory a rozhraní Rychlost LAN:(1) 10/100/1000Mbps Optické rozhraní:(1) 1/10Gbps Ostatní:Bluetooth Napájení Napájení přes PoE:802.3bt, 48V DC Typ napájení:PoE Max. spotřeba energie [W]:31 Fyzické charakteristiky Stupeň krytí:IPX6 Tlačítka:Reset Provozní teplota [°C]:-40 až 55 Hmotnost [g]:1700 Šířka [mm]:159 Výška [mm]:159 Hloubka [mm]:59 Software Výchozí IP adresa:Dynamická z DHCP Výchozí jméno a heslo:ubnt / ubnt

UniFi Building to Building Bridge XG je velice kompaktní 60 GHz point-to-point (PtP) zařízení s podporou 802.11ad/ay norem a vestavěnou 5 GHz zálohou (WiFi 5 - 802.11ac) od Ubiquiti Networks s dosahem do vzdálenosti 500m+ je ideální pro spojení dvou budov na krátkou vzdálenost. Zařízení je vybaveno Gigabitovým LAN portem s podporou PoE, jedním SFP+ portem a Bluetooth pro jednoduché nastavení z mobilu přes UniFi Network aplikace. Zařízení podporuje pouze mód bridge a v 60GHz spektru podporuje 2160 i 4320 MHz šířku kanálu. Maximální udávaná propustnost výrobcem je 6 Gbps. Klíčové vlastnosti Kompaktní rozměry - 192 × 192 × 59 mm Spektrum 60 GHz s nízkým rušením - 58 až 64 GHz Dosah 500 m+ Propustnost 6 Gbps v 60 GHz, 866 Mbps v pásmu 5 GHz Podporuje channel bonding vyšší propustnosti - 2160 a 4320 MHz Podporované kanály: 58320, 59400, 60480, 61560, 62640, 63720, 64800- závisí na místě použití Gigabitový LAN port s podporou pasivního PoE (48V DC), max. spotřeba 31.2W Nastavení přes UniFi Network aplikace od verze 6.3 Obsah balení (2) Zařízení (2) Držák s jemným lazením (2) Napájecí PoE adaptér 48 V/0,65 A (2) Napájecí kabel Bezdrátové vlastnosti Šířka kanálu [MHz]:2160, 4320 WiFi standardy:802.11ad, 802.11ay, 802.11ac Přenosová rychlost - 5GHz [Mb/s]:866 Přenosová rychlost - 60GHz [Mb/s]:6000 Šifrování:WPA2 AES Konektory a rozhraní Rychlost LAN:(1) 10/100/1000Mbps Optické rozhraní:(1) 1/10Gbps Ostatní:Bluetooth Napájení Napájení přes PoE:802.3bt, 48V DC Typ napájení:PoE Max. spotřeba energie [W]:31 Fyzické charakteristiky Stupeň krytí:IPX6 Tlačítka:Reset Provozní teplota [°C]:-40 až 55 Hmotnost [g]:1700 Šířka [mm]:159 Výška [mm]:159 Hloubka [mm]:59 Software Výchozí IP adresa:Dynamická z DHCP Výchozí jméno a heslo:ubnt / ubnt

UniFi Building-to-Building Bridge XG 60GHz bezdrátový most s rozhraním 10Gb/s SFP+ Zařízení je vybaveno Gigabitovým LAN portem s podporou PoE, jedním SFP+ portem a Bluetooth pro jednoduché nastavení přes UniFi Network app z mobilu. * centrálně spravujte více sítí * užijte si statistiky zařízení v reálném čase a spousty možností konfigurace * upgradujte firmware zařízení na dálku * snadno spravujte uživatele sítě a hosty * přizpůsobte si design, architekturu a soukromí hotspotů pro hosty * rychle nastavte zařízení a spravujte je na cestách pomocí výkonné mobilní aplikace Šířka kanálu: 2160, 4320MHz Přenosová rychlost - 5GHz: 866Mb/s Přenosová rychlost - 60GHz: 6000Mb/s Maximální propustnost: 6Gb/s Maximální dosah: 500m+ Šifrování: WPA2 AES Síťové rozhraní: * 1x GbE RJ45 * 1x 1/10G SFP+ Rozhraní pro správu: Ethernet, Bluetooth Metoda napájení: * PoE++ * pasivní PoE [4 páry (1, 2+; 3, 6-) (4, 5+; 7, 8-) nebo 2 páry (4, 5+; 7, 8-)] Zdroj napájení: * UniFi PoE switch * 48V, 0,65A Gigabitový PoE adaptér (součástí balení) Napájení přes PoE: 802.3bt, 48V DC Max. spotřeba energie: 31,2W Rychlost LAN: 1x 10/100/1000Mbps Optické rozhraní: 1x 1/10Gbps Bluetooth: Ano Určeno na stožár o průměru: 25,4-63,5mm Odolnost vůči povětrnostním vlivům: IPX6 WiFi standardy: * 802.11ad/ay * 802.11ac (WiFi 5) Provozní režim: PtP Rozměry: 191,8x191,8x59mm Hmotnost: 1,7kg Hmotnost s držákem: 2,9kg Obsah balení: * 2x zařízení * 2x držák s jemným lazením * 2x napájecí PoE adaptér 48V/0,65A * 2x napájecí kabel

Ubiquiti UniFi UBB XG

UniFi UBB (Building-to-Building Bridge) XG je Point-to-Point bridge z řady UniFi s datovou propustností 6 Gbps, který pracuje v pásmu 60 GHz se zálohou 5 GHz. Kompletní spoj je vhodný především pro přeskoky na kratší vzdálenosti (do 500 m), například mezi budovami.

Výhodou UniFi UBB XG je indikační LED systém, díky kterému je možné snadno nastavit jejich úhel a polohu pro optimalizaci přenosu signálu. Mezi další přednosti patří např. Bluetooth management, 10gigabitový SFP+ slot nebo robustní ocelový držák umožňující přesné vyrovnání.

Díky bezproblémové integraci s aplikací UniFi Network (verze 6.3 a novější) lze UBB XG nastavit během několika minut a spravovat z centrálního intuitivního rozhraní, takže přemostění sítě je snadnější než kdykoli předtím.

Obsah balení: 2x UniFi Building Bridge XG 2x držák s přesným zarovnáním (na sloup) 2x PoE (48 V/ 0,65 A) adaptér 2x napájecí kabel

ZÁKLADNÍ SPECIFIKACE

Frekvenční pásmo: 60 GHz (provozně 57-66 GHz), 5 GHz záloha Přenosová rychlost: 6 Gb/s (866,6 Mb/s v záložním 5 GHz pásmu) Porty: 1x GbE RJ-45, 1x 1/10G SFP+ slot Zisk antény: 22 dBi (14 dBi pro 5GHz anténu) Výkon rádia (TX): 33 dBm Podpora PoE: ano, 802.3bt nebo pasivní 48 V (±10 %) Odolnost proti povětrnostním vlivům: IPX6 Rozměry: 191,8 x 191,8 x 59 mm Hmotnost: 1,7 kg (2,9 kg s držákem)

---

Provoz 60GHz spoje v ČR je možný pouze v souladu s platným všeobecným oprávněním VO-R/12/03.2021-3. Skutečný dosah spoje závisí na místní regulaci v daném státu a lokálních podmínkách.

---

Manuál (montážní návod): https://dl.ui.com/qig/ubb-xg

---

Datasheet: https://dl.ui.com/ds/ubb-xg_ds.pdf

---

UniFi Building to Building Bridge XG je velice kompaktní 60 GHz point-to-point (PtP) zařízení s podporou 802.11ad/ay norem a vestavěnou 5 GHz zálohou (WiFi 5 - 802.11ac) od Ubiquiti Networks s dosahem do vzdálenosti 500m+ je ideální pro spojení dvou budov na krátkou vzdálenost. Zařízení je vybaveno Gigabitovým LAN portem s podporou PoE, jedním SFP+ portem a Bluetooth pro jednoduché nastavení z mobilu přes UniFi Network aplikace. Zařízení podporuje pouze mód bridge a v 60GHz spektru podporuje 2160 i 4320 MHz šířku kanálu. Maximální udávaná propustnost výrobcem je 6 Gbps. Klíčové vlastnosti Kompaktní rozměry - 192 × 192 × 59 mm Spektrum 60 GHz s nízkým rušením - 58 až 64 GHz Dosah 500 m+ Propustnost 6 Gbps v 60 GHz, 866 Mbps v pásmu 5 GHz Podporuje channel bonding vyšší propustnosti - 2160 a 4320 MHz Podporované kanály: 58320, 59400, 60480, 61560, 62640, 63720, 64800- závisí na místě použití Gigabitový LAN port s podporou pasivního PoE (48V DC), max. spotřeba 31.2W Nastavení přes UniFi Network aplikace od verze 6.3 Zařízení je vybaveno Gigabitovým LAN portem s podporou PoE, jedním SFP+ portem a Bluetooth pro jednoduché nastavení přes UniFi Network app z mobilu. Centrálně spravujte více sítí Užijte si statistiky zařízení v reálném čase a spousty možností konfigurace Upgradujte firmware zařízení na dálku Snadno spravujte uživatele sítě a hosty Přizpůsobte si design, architekturu a soukromí hotspotů pro hosty Rychle nastavte zařízení a spravujte je na cestách pomocí výkonné mobilní aplikace Šířka kanálu: 2160, 4320MHz Přenosová rychlost - 5GHz: 866Mb/s Přenosová rychlost - 60GHz: 6000Mb/s Maximální propustnost: 6Gb/s Maximální dosah: 500m+ Šifrování: WPA2 AES Síťové rozhraní: 1x GbE RJ45 1x 1/10G SFP+ Rozhraní pro správu: Ethernet, Bluetooth Metoda napájení: PoE++ pasivní PoE [4 páry (1, 2+; 3, 6-) (4, 5+; 7, 8-) nebo 2 páry (4, 5+; 7, 8-)] Zdroj napájení: UniFi PoE switch 48V, 0,65A Gigabitový PoE adaptér (součástí balení) Napájení přes PoE: 802.3bt, 48V DC Max. spotřeba energie: 31,2W Rychlost LAN: 1x 10/100/1000Mbps Optické rozhraní: 1x 1/10Gbps Bluetooth: Ano Určeno na stožár o průměru: 25,4-63,5mm Odolnost vůči povětrnostním vlivům: IPX6 WiFi standardy: 802.11ad/ay 802.11ac (WiFi 5) Provozní režim: PtP Rozměry: 191,8x191,8x59mm Hmotnost: 1,7kg Hmotnost s držákem: 2,9kg Obsah balení: 2x Zařízení 2x Držák s jemným lazením 2x Napájecí PoE adaptér 48 V/0,65 A 2x Napájecí kabel

Bezdrátový můstek - 10GbE - Wi-Fi 5 - 802.11ad (WiGig) - 5 GHz, 60 GHz (balení 2)

UniFi Building to Building Bridge XG je velice kompaktní 60 GHz point-to-point (PtP) zařízení s podporou 802.11ad/ay norem a vestavěnou 5 GHz zálohou (WiFi 5 - 802.11ac) od Ubiquiti Networks s dosahem do vzdálenosti 500m+ je ideální pro spojení dvou budov na krátkou vzdálenost. Zařízení je vybaveno Gigabitovým LAN portem s podporou PoE, jedním SFP+ portem a Bluetooth pro jednoduché nastavení z mobilu přes UniFi Network aplikace. Zařízení podporuje pouze mód bridge a v 60GHz spektru podporuje 2160 i 4320 MHz šířku kanálu. Maximální udávaná propustnost výrobcem je 6 Gbps. Klíčové vlastnosti Kompaktní rozměry - 192 × 192 × 59 mm Spektrum 60 GHz s nízkým rušením - 58 až 64 GHz Dosah 500 m+ Propustnost 6 Gbps v 60 GHz, 866 Mbps v pásmu 5 GHz Podporuje channel bonding vyšší propustnosti - 2160 a 4320 MHz Podporované kanály: 58320, 59400, 60480, 61560, 62640, 63720, 64800- závisí na místě použití Gigabitový LAN port s podporou pasivního PoE (48V DC), max. spotřeba 31.2W Nastavení přes UniFi Network aplikace od verze 6.3 Obsah balení 2x Zařízení 2x Držák s jemným lazením 2x Napájecí PoE adaptér 48 V/0,65 A 2x Napájecí kabel

UniFi Building to Building Bridge XG je velice kompaktní 60 GHz point-to-point (PtP) zařízení s podporou 802.11ad/ay norem a vestavěnou 5 GHz zálohou (WiFi 5 - 802.11ac) od Ubiquiti s dosahem do vzdálenosti 500m+ je ideální pro spojení dvou budov na krátkou vzdálenost. Zařízení je vybaveno Gigabitovým LAN portem s podporou PoE, jedním SFP+ portem a Bluetooth pro jednoduché nastavení z mobilu přes UniFi Network aplikace. Zařízení podporuje pouze mód bridge a v 60GHz spektru podporuje 2160 i 4320 MHz šířku kanálu. Maximální udávaná propustnost výrobcem je 6 Gbps.

Klíčové vlastnosti

• Kompaktní rozměry - 192 × 192 × 59 mm
• Spektrum 60 GHz s nízkým rušením - 58 až 64 GHz
• Dosah 500 m+
• Propustnost 6 Gbps v 60 GHz, 866 Mbps v pásmu 5 GHz
• Podporuje channel bonding vyšší propustnosti - 2160 a 4320 MHz
• Podporované kanály: 58320, 59400, 60480, 61560, 62640, 63720, 64800- závisí na místě použití
• Gigabitový LAN port s podporou pasivního PoE (48V DC), max. spotřeba 31.2W
• Nastavení přes UniFi Network aplikace od verze 6.3

Legislativa v ČR

Instalování a provozování pojítka je potřeba vykonávat v souladu s platným všeobecným oprávněním. UBB je certifikováno podle normy ETSI EN 302 567 pro venkovní použití, je určeno jako klient v instalacích bod - multibod, lze použít také v instalacích bod - bod. Podle písemného vyjádření ČTÚ je provoz těchto zařízení možný podle VO-R/12, řádku d3 tabulky b) technické parametry stanic. Pro použití platí omezení kmitočtového úseku na 57 - 66GHz.

• Všeobecné oprávnění č. VO-R/12

Před uvedením pojítka do provozu je třeba jej nejprve zaregistrovat na portálu https://rlan.ctu.gov.cz/ v souladu s VO-R/12.

Obsah balení

• (2) Zařízení
• (2) Držák s jemným lazením
• (2) Napájecí PoE adaptér 48 V/0,65 A
• (2) Napájecí kabel

UniFi Building-to-Building Bridge XG je velice kompaktní 60 GHz point-to-point (PtP) zařízení s podporou 802.11ad/ay norem a vestavěnou 5 GHz zálohou (WiFi 5 - 802.11ac) od Ubiquiti Networks. Disponuje dosahem do vzdálenosti 500m+ je ideální pro spojení dvou budov na krátší vzdálenosti. Zařízení je vybaveno Gigabitovým LAN portem s podporou PoE, jedním SFP+ portem a Bluetooth pro jednoduché nastavení z mobilu přes UniFi Network aplikace. Zařízení podporuje pouze režim "bridge" a v 60GHz spektru podporuje 2160 i 4320 MHz šířku kanálu. Maximální udávaná propustnost výrobcem je 6 Gbps. Funkce a vlastnosti: • Kompaktní rozměry - 192 × 192 × 59 mm • Spektrum 60 GHz s nízkým rušením - 58 až 64 GHz • Dosah 500 m+ • Propustnost 6 Gbps v 60 GHz, 866 Mbps v pásmu 5 GHz • Podporuje channel bonding vyšší propustnosti - 2160 a 4320 MHz • Podporované kanály: 58320, 59400, 60480, 61560, 62640, 63720, 64800- závisí na místě použití • Gigabitový LAN port s podporou pasivního PoE (48V DC), max. spotřeba 31.2W • Nastavení přes UniFi Network aplikace od verze 6.3 Obsah balení: • aktivní prvek • polohovací držák s jemným laděním elevací • Gigabitový PoE napájecí adaptér 48V / 0.65A • Napájecí kabel Technické specifikace: Bezdrátové charakteristiky Šířka kanálu [MHz]:2160, 4320 WiFi standardy:802.11ad, 802.11ay, 802.11ac Přenosová rychlost - 5GHz [Mb/s]:866 Přenosová rychlost - 60GHz [Mb/s]:6000 Šifrování:WPA2 AES Fyzické charakteristiky Stupeň krytí:IPX6 Tlačítka:Reset Provozní teplota [°C]:-40 až 55 Hmotnost [g]:1700 Šířka [mm]:159 Výška [mm]:159 Hloubka [mm]:59 Konektory a rozhraní Rychlost LAN:(1) 10/100/1000Mbps Optické rozhraní:(1) 1/10Gbps Ostatní:Bluetooth Napájení Napájení přes PoE:802.3bt, 48V DC Typ napájení:PoE Max. spotřeba energie [W]:31 Software Operační systém: airOS Výchozí IP adresa:Dynamická z DHCP Výchozí jméno a heslo:ubnt / ubnt Upozornění Výrobce UBIQUITI nevztahuje záruku na zařízení poškozená přepětím. Zařízení je třeba na vstupech adekvátně chránit proti indukovanému elektrostatickému přepětí či přepěťovým špičkám na silovém vedení. Při venkovních instalacích je třeba používat stíněnou kabeláž (FTP/SFTP), příslušné přepěťové ochrany (pokud nejsou integrovány) a provést korektní a efektivní uzemnění. Firmware Recovery V případě, že zařízení přestane odpovídat (tkzv. "zatuhne") se přesvědčte, že softwarová nestabilita není odstranitelná k tomu určenou uživatelskou utilitou výrobce. Příslušná Discovery utilita i průvodce obnovou firmware naleznete v Souvisejících odkazech níže na stránce. Legislativa Provoz v ČR v souladu s aktualizovaným Všeobecným oprávněním VO-R/12/12.2019-10. Související odkazy: • Znění VO-R/12/12.2019-10 • Registrační www portál ČTÚ • Instruktážní videoprůvodce • Registrační manuál

UniFi Building to Building Bridge XG, vyvinutý firmou Ubiquiti Networks, je kompaktní zařízení pro spojení dvou budov na krátké vzdálenosti, které pracuje na frekvenci 60 GHz a splňuje normy 802.11ad/ay. Toto zařízení je doplněno o záložní 5 GHz modul (Wi-Fi 5 - 802.11ac) a dosahuje vzdáleností přes 500 metrů. Má Gigabitový LAN port s podporou PoE, jedno SFP+ rozhraní a Bluetooth pro snadné nastavení pomocí mobilní aplikace UniFi Network. Použití tohoto zařízení je omezeno na mód bridge a podporuje více kanálových šířek v 60GHz pásmu - 2160 i 4320 MHz. Výrobce udává maximální propustnost až 6 Gbps.

Klíčové vlastnosti

• Kompaktní rozměry - 192 × 192 × 59 mm
• Spektrum 60 GHz s nízkým rušením - 58 až 64 GHz
• Dosah 500+ m
• Propustnost 6 Gbps v 60 GHz, 866 Mbps v pásmu 5 GHz
• Podporuje channel bonding vyšší propustnosti - 2160 a 4320 MHz
• Podporované kanály: 58320, 59400, 60480, 61560, 62640, 63720, 64800- závisí na místě použití
• Gigabitový LAN port s podporou pasivního PoE (48 V DC), max. spotřeba 31.2 W
• Nastavení přes UniFi Network aplikace od verze 6.3

Obsah balení

• (2) Zařízení
• (2) Držák s jemným laděním
• (2) Napájecí PoE adaptér 48 V / 0,65 A
• (2) Napájecí kabel

Ubiquiti UniFi UBB XG

UniFi UBB (Building-to-Building Bridge) XG je Point-to-Point bridge z řady UniFi s datovou propustností 6 Gbps, který pracuje v pásmu 60 GHz se zálohou 5 GHz. Kompletní spoj je vhodný především pro přeskoky na kratší vzdálenosti (do 500 m), například mezi budovami.

Výhodou UniFi UBB XG je indikační LED systém, díky kterému je možné snadno nastavit jejich úhel a polohu pro optimalizaci přenosu signálu. Mezi další přednosti patří např. Bluetooth management, 10gigabitový SFP+ slot nebo robustní ocelový držák umožňující přesné vyrovnání.

Díky bezproblémové integraci s aplikací UniFi Network (verze 6.3 a novější) lze UBB XG nastavit během několika minut a spravovat z centrálního intuitivního rozhraní, takže přemostění sítě je snadnější než kdykoli předtím.

Obsah balení: 2x UniFi Building Bridge XG 2x držák s přesným zarovnáním (na sloup) 2x PoE (48 V/ 0,65 A) adaptér 2x napájecí kabel

ZÁKLADNÍ SPECIFIKACE

Frekvenční pásmo: 60 GHz (provozně 57-66 GHz), 5 GHz záloha Přenosová rychlost: 6 Gb/s (866,6 Mb/s v záložním 5 GHz pásmu) Porty: 1x GbE RJ-45, 1x 1/10G SFP+ slot Zisk antény: 22 dBi (14 dBi pro 5GHz anténu) Výkon rádia (TX): 33 dBm Podpora PoE: ano, 802.3bt nebo pasivní 48 V (±10 %) Odolnost proti povětrnostním vlivům: IPX6 Rozměry: 191,8 x 191,8 x 59 mm Hmotnost: 1,7 kg (2,9 kg s držákem)

---

Provoz 60GHz spoje v ČR je možný pouze v souladu s platným všeobecným oprávněním VO-R/12/03.2021-3. Skutečný dosah spoje závisí na místní regulaci v daném státu a lokálních podmínkách.

---

Manuál (montážní návod): https://dl.ui.com/qig/ubb-xg

---

Datasheet: https://dl.ui.com/ds/ubb-xg_ds.pdf

---
