Ubiquiti UBB-Single - UniFi Building Bridge single

UniFi Building Bridge je 60GHz point-to-point pojítko s 5GHz zálohou pro rozšíření sítě například o sousední budovu. Propustnost pojítka je 1.7Gbps+ s maximálním dosahem 500m a správou nebo monitoringem přes UniFi Controller. Jednoduché zaměřování UBB má pro zaměřování po bocích integrované LED osvětlení, které indikuje, kterým směrem je potřeba jednotku pootočit pro získání lepšího signálu. Legislativa v ČR Instalování a provozování pojítka je potřeba vykonávat v souladu s platným všeobecným oprávněním. UBB je certifikováno podle normy ETSI EN 302 567 pro venkovní použití, je určeno jako klient v instalacích bod - multibod, lze použít také v instalacích bod - bod. Podle písemného vyjádření ČTÚ je provoz těchto zařízení možný podle VO-R/12, řádku d3 tabulky b) technické parametry stanic. Pro použití platí omezení kmitočtového úseku na 57 - 66GHz. Všeobecné oprávnění č. VO-R/12/12.2019-10 Před uvedením pojítka do provozu je třeba jej nejprve zaregistrovat na portálu 60ghz.ctu.cz v souladu s VO-R/12. Obsah balení (2) Zařízení (2) Kloubový držák na stožár (2) Gigabit PoE napájecí adaptér 48V/0.32A (2) Napájecí kabel (2) kovová stahovací páska Bezdrátové vlastnostiPřenosová rychlost - 5GHz [Mb/s]:866Přenosová rychlost - 60GHz [Mb/s]:1700Vysílací výkon 60GHz [dBm]:36,5 (EIRP)Vyzař. úhel v elevační rovině (-6dB) [°]:30Vyzař. úhel v azimutové rovině (-6dB) [°]:60Zisk antény [dBi]:17Konektory a rozhraníRychlost LAN:(1) 10/100/1000MbpsGPS modul:AnoOstatní:BluetoothNapájeníNapájení přes PoE:802.3af, 48V DCTyp napájení:PoEMax. spotřeba energie [W]:11Fyzické charakteristikyProvozní teplota [°C]:-40 až 70Hmotnost [g]:376Šířka [mm]:140Výška [mm]:140Hloubka [mm]:90SoftwareVýchozí IP adresa:Dynamická z DHCPVýchozí jméno a heslo:ubnt / ubnt

Ubiquiti UniFi Building-to-Building Bridge (UBB) Výkonný bezdrátový most Ubiquiti UniFi Building-to-Building Bridge (UBB) je ideálním řešením pro propojení dvou budov pomocí vysokorychlostního 60GHz spoje s automatickým záložním 5GHz rádiem. Nabízí rychlost až 1,7 Gbps, dosah až 500 metrů a snadnou správu v prostředí UniFi. Klíčové vlastnosti Bezdrátový PtP most s technologií 60 GHz + záložní 5 GHz Maximální rychlost až 1,7 Gbps (60 GHz) Dosah až 500 m 2×2 MU-MIMO (5 GHz) Napájení přes PoE (adaptér součástí balení) Odolnost vůči povětrnostním vlivům IPX6 Správa přes Ethernet a Bluetooth Montáž na zeď nebo stožár Výkon a bezdrátové parametry WiFi standard: WiFi 5 (802.11ac) Prostorové streamy: 2 MIMO (5 GHz): 2×2 DL MU-MIMO Max. přenosová rychlost: * 60 GHz: 1,7 Gbps * 5 GHz (BW80): 866,6 Mbps Zisk antény: * 60 GHz: 17,2 dBi * 5 GHz: 10 dBi * 2,4 GHz (BLE): 2 dBi Max. vysílací výkon: * 60 GHz: 19 dBm * 5 GHz: 25 dBm Zabezpečení: WPA2 AES Podporované standardy a rychlosti * 802.11ac (WiFi 5): 6,5 Mbps – 867 Mbps (MCS0–MCS9, NSS1/2, VHT 20/40/80) * 802.11n: 6,5 Mbps – 300 Mbps (MCS0–MCS15, HT 20/40) * 802.11a/g: 6 – 54 Mbps * 802.11b: 1 – 11 Mbps Hardware Port: 1× GbE RJ45 Max. spotřeba: 11 W Napájení: PoE (44–57 V DC) Tlačítko: Factory reset LED indikace: RGB stavová LED Materiál: UV odolný polykarbonát Hmotnost: 376 g Frekvence a šířka kanálu Hlavní rádio (60 GHz): 57 – 66 GHz (šířka kanálu 1 080 / 2 160 MHz) Záložní rádio (5 GHz): 5150 – 5850 MHz (HT 20/40, VHT 20/40/80 MHz) Bluetooth: 2400 – 2483,5 MHz Odolnost a provozní podmínky Krytí: IPX6 Provozní teplota: -40 až 70 °C Provozní vlhkost: 5–95 % (nekondenzující) Odolnost proti větru: 56 N při 200 km/h Instalace a správa * Provozní režim: Point-to-Point (PtP) * Montáž: zeď nebo stožár * Správa přes Ethernet nebo Bluetooth * NDAA Compliant * Certifikace: CE, FCC, IC UniFi Building-to-Building Bridge je ideálním řešením pro rychlé a stabilní propojení dvou objektů bez nutnosti pokládky kabeláže. Díky kombinaci 60GHz vysokorychlostního spoje a 5GHz zálohy poskytuje maximální stabilitu i v náročných podmínkách. Odkaz na web výrobce: https://techspecs.ui.com/unifi/wifi/ubb

Ubiquiti UniFi UBB

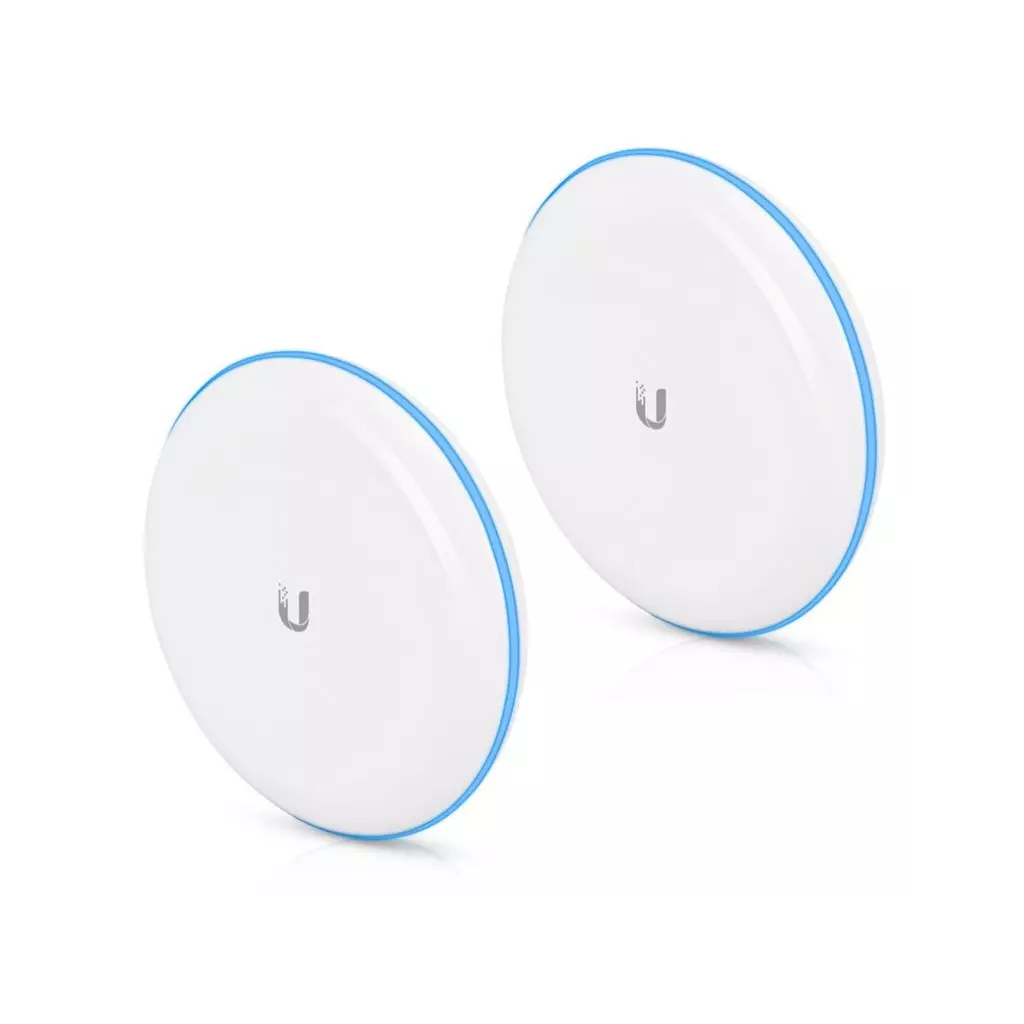

UniFi UBB (Building-to-Building Bridge) je páteřní bridge z řady UniFi s datovou propustností 1,7+ Gbps, který pracuje v pásmu 60 GHz se zálohou 5 GHz. Kompletní spoj je vhodný především pro přeskoky na kratší vzdálenosti (do 500 m), například mezi budovami.

Výhodou UniFi UBB je vodováha, inovativní kloubový držák a indikační LED systém, díky kterému je možné anténu natočit do požadované polohy a přesně zaměřit. Mezi další přednosti patří např. GPS a Bluetooth management.

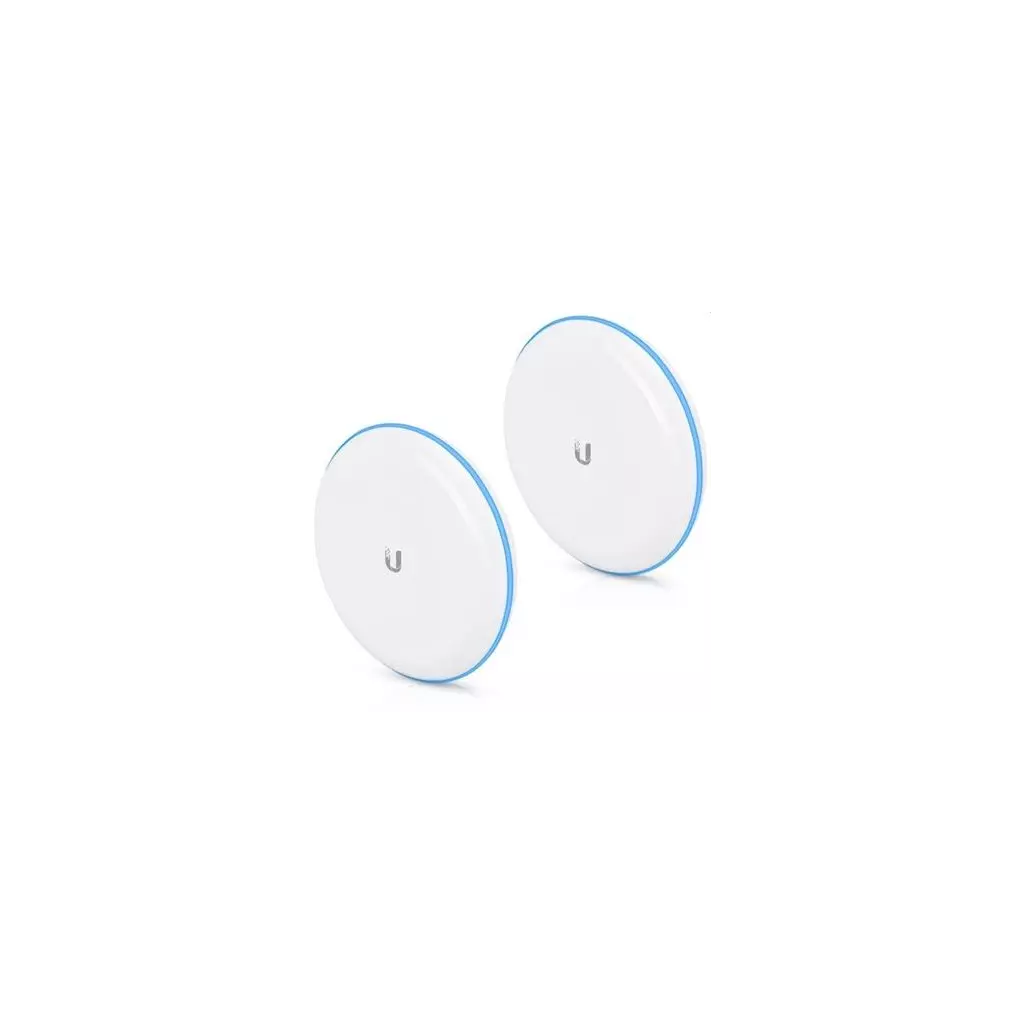

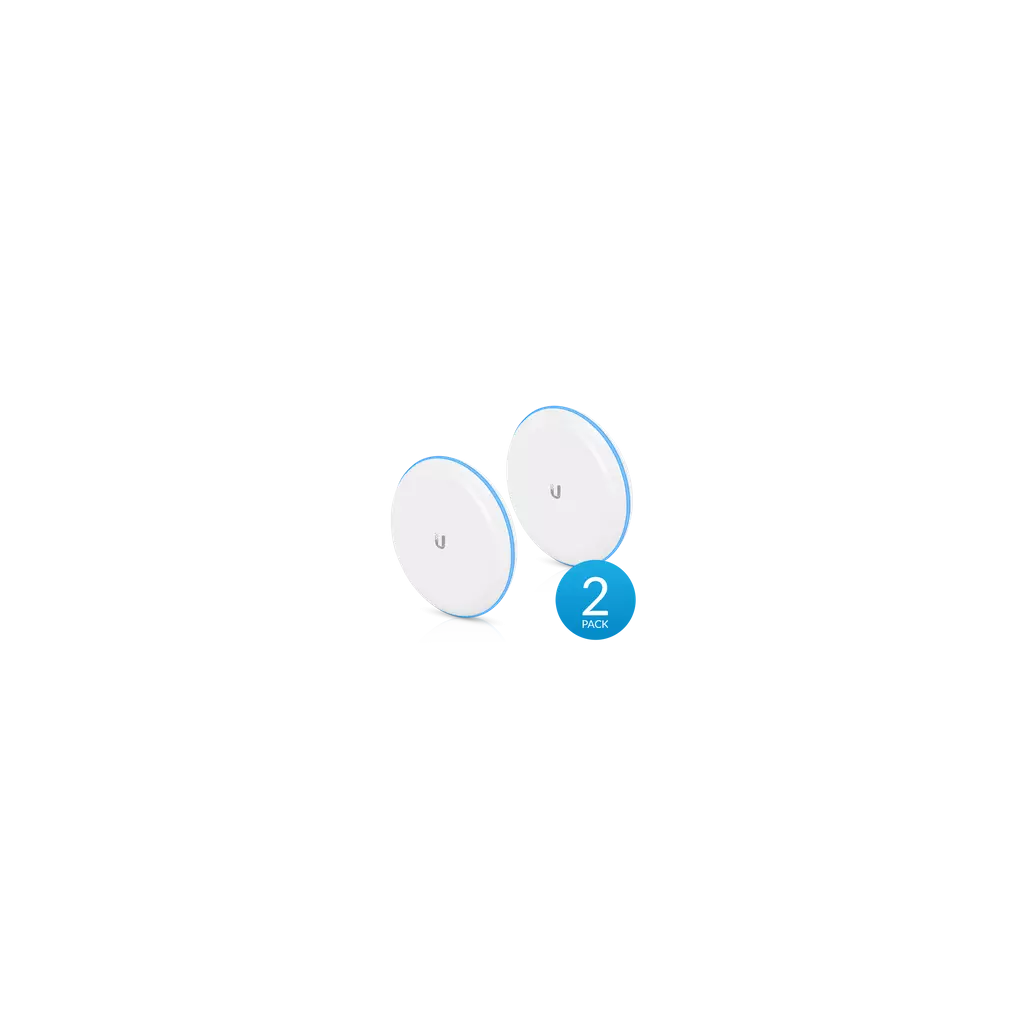

Obsah balení: 2× UniFi Building Bridge 2× kloubový držák (ball joint mount) 2× zámek (pozice) k držáku (lock ring) 2× kovová stahovací páska pro uchycení 2× Gigabit PoE (48 V/ 0,32 A) adaptér 2× napájecí kabel

ZÁKLADNÍ SPECIFIKACE

Frekvenční pásmo: 60/5 GHz Standard Wi-Fi: 802.11ad Šířka kanálu 60GHz: 1080/ 2160 MHz Přivedený max výkon: 32–36,5 dBm Použitý kmitočet: Channel 1: 58.32 GHz (58320 MHz) Channel 2: 60.48 GHz (60480 MHz) Channel 3: 62.64 GHz (62640 MHz) Channel 4: 64.80 GHz (64800 MHz) Přenosová rychlost: 1,7+ Gb/s Porty: 1× RJ-45 Podpora PoE: ano, 802.3af nebo pasivní 48 V Rozměry: 140 × 140 × 90 mm

---

---

---

Provoz 60GHz spoje v ČR je možný pouze v souladu s platným všeobecným oprávněním VO-R/12/03.2021-3. Skutečný dosah spoje závisí na místní regulaci v daném státu a lokálních podmínkách.

---

Ubiquiti UniFi UBB (UniFi Building-to-Building Bridge) představuje ideální řešení pro vysokorychlostní bezdrátové propojení dvou objektů v režimu point-to-point. Díky využití 60 GHz pásma s nízkým rušením a integrovaného 5 GHz záložního rádia nabízí toto kompaktní pojítko extrémně stabilní propustnost až 1,7 Gbps i na vzdálenost stovek metrů. Zařízení je plně integrované do UniFi ekosystému, což umožňuje snadnou správu a rychlé nasazení bez nutnosti nákladné pokládky kabelů mezi budovami.

PŘEHLED
Rozměry	?140 x 90 mm (?5.5 x 3.5")
WiFi Standard	WiFi 5
Spatial Streams	2
Pokrytí	500 m (1,640 ft)
Umístění	Zeď, stožár
Odolnost proti povětrnostním vlivům	IPX6
Způsob napájení	PoE
VÝKON
MIMO (5 GHz)	2 x 2 (DL MU-MIMO)
Max. Data Rate (60 GHz)	1.7 Gbps
Max. Data Rate (5 GHz)	866.6 Mbps (BW80)
Zisk antény (60 GHz)	17.2 dBi
Zisk antény (5 GHz)	10 dBi
Zisk antény (2.4 GHz)	2 dBi (BLE)
Max. TX Power (60 GHz)	19 dBm
Max. TX Power (5 GHz)	25 dBm
Podporované datové rychlosti (802.11ac)	6.5 Mbps to 867 Mbps (MCS0 - MCS9 NSS1/2, VHT 20/40/80)
Podporované datové rychlosti (802.11n)	6.5 Mbps to 300 Mbps (MCS0 - MCS15, HT 20/40)
Podporované datové rychlosti (802.11g)	6, 9, 12, 18, 24, 36, 48, 54 Mbps
Podporované datové rychlosti (802.11b)	1, 2, 5.5, 11 Mbps
Podporované datové rychlosti (802.11a)	6, 9, 12, 18, 24, 36, 48, 54 Mbps
Bezdrátové zabezpečení	WPA2 AES
HARDWARE
Max. spotřeba energie	11W
Včetně PoE adaptéru	Ano
Rozsah podporovaného napětí	44–57V DC
Síťové rozhraní	(1) GbE RJ45 port
Hmotnost	376 g (13.3 oz)
Provozní režimy	PtP
Odolnost proti větru	56 N at 200 km/h (12.6 lbf at 125 mph)
Management	Ethernet, Bluetooth
Šířka pásma kanálu (60 GHz)	Hlavní rádio: 1,080/2,160 MHz
Šířka pásma kanálu (5 GHz)	Záložní rádio: HT 20/40 MHz, VHT 20/40/80 MHz
Materiál krytu	UV-odolný polykarbonát
Tlačítko	(1) Factory reset
LED (Systém)	R/G/B
Provozní frekvence (60 GHz)	Hlavní rádio: 57 - 66 GHz
Provozní frekvence (5 GHz)	Záložní rádio: US/CA: 5150 - 5850 MHz, Celosvětově: 5150 - 5850 MHz
Bluetooth (MHz)	Celosvětově: 2400 - 2483.5 MHz
Provozní teplota okolí	-40 to 70° C (-40 to 158° F)
Provozní vlhkost okolí	5 to 95% nekondenzující
Shoda s NDAA	Ano
Certifikace	CE, FCC, IC

UniFi Building Bridge je 60GHz point-to-point pojítko s 5GHz zálohou pro rozšíření sítě například o sousední budovu. Propustnost pojítka je 1.7Gbps+ s maximálním dosahem 500m a správou nebo monitoringem přes UniFi Controller. UBB má pro zaměřování po bocích integrované LED osvětlení, které indikuje, kterým směrem je potřeba jednotku pootočit pro získání lepšího signálu. Obsah balení (2) Zařízení (2) Kloubový držák na stožár (2) Gigabit PoE napájecí adaptér 48V/0.32A (2) Napájecí kabel (2) kovová stahovací páska Technické parametry Bezdrátové vlastnosti Přenosová rychlost WiFi - 5GHz [Mb/s]: 866 Přenosová rychlost - 60GHz [Mb/s]: 1700 Vysílací výkon 60GHz [dBm]: 36,5 Vyzař. úhel v azimutové rovině (-6dB) [°]: 60 Vyzař. úhel v elevační rovině (-6dB) [°]: 30 Zisk antény [dBi]: 17 Fyzické charakteristiky Provozní teplota [°C]: -40 až 70 Hmotnost [g]: 376 Hloubka [mm]: 90 Šířka [mm]: 140 Výška [mm]: 140 Konektory a rozhraní Rychlosti LAN: (1) 10/100/1000Mbps GPS modul: Ano Ostatní: Bluetooth Napájení Napájení přes PoE: 802.3af, 48V DC Typ napájení: PoE Max. spotřeba energie [W]: 11 Software Výchozí IP adresa: Dynamická z DHCP Výchozí jméno a heslo: ubnt / ubnt

UniFi Building Bridge (Building-to-Building Bridge) je páteřní bridge z řady UniFi s datovou propustností 1Gbps, který pracuje v pásmu 60 GHz se zálohou 5 GHz. Kompletní spoj je vhodný především pro přeskoky na kratší vzdálenosti, například mezi budovami. Balení obsahuje kromě dvou UBB jednotek vše potřebné jako držáky a PoE adaptéry. Jednotky je možné spravovat a monitorovat přes UniFi Controller. Výhodou UniFi UBB je vodováha a inovativní kloubový držák, díky kterému je možné anténu natočit do požadované polohy a přesně zaměřit. Legislativa v ČR Instalování a provozování pojítka je potřeba vykonávat v souladu s platným všeobecným oprávněním. UBB je certifikováno podle normy ETSI EN 302 567 pro venkovní použití, je určeno jako klient v instalacích bod - multibod, lze použít také v instalacích bod - bod. Podle písemného vyjádření ČTÚ je provoz těchto zařízení možný podle VO-R/12, řádku d3 tabulky b) technické parametry stanic. Pro použití platí omezení kmitočtového úseku na 57 - 66GHz. Všeobecné oprávnění č. VO-R/12 Před uvedením pojítka do provozu je třeba jej nejprve zaregistrovat na portálu https://rlan.ctu.gov.cz/ v souladu s VO-R/12. Základní specifikace: - Frekvenční pásmo: 60/5 GHz - Přenosová rychlost: až 1 Gb/s - Porty: 1 x RJ-45 - Podpora PoE: ano Obsah balení 2 x UniFi Building Bridge 2 x kloubový držák (ball joint mount) 2 x zámek (pozice) k držáku (lock ring) 2 x kovová stahovací páska pro uchycení (x2) 2 x Gigabit PoE (48 V/ 0,32 A) adaptér 2 x napájecí kabel

UniFi Building Bridge je 60GHz point-to-point pojítko s 5GHz zálohou pro rozšíření sítě například o sousední budovu. Propustnost pojítka je 1.7Gbps+ s maximálním dosahem 500m a správou nebo monitoringem přes UniFi Controller.

Jednoduché zaměřování

UBB má pro zaměřování po bocích integrované LED osvětlení, které indikuje, kterým směrem je potřeba jednotku pootočit pro získání lepšího signálu.

Legislativa v ČR

Instalování a provozování pojítka je potřeba vykonávat v souladu s platným všeobecným oprávněním. UBB je certifikováno podle normy ETSI EN 302 567 pro venkovní použití, je určeno jako klient v instalacích bod - multibod, lze použít také v instalacích bod - bod. Podle písemného vyjádření ČTÚ je provoz těchto zařízení možný podle VO-R/12, řádku d3 tabulky b) technické parametry stanic. Pro použití platí omezení kmitočtového úseku na 57 - 66GHz.

• Všeobecné oprávnění č. VO-R/12

Před uvedením pojítka do provozu je třeba jej nejprve zaregistrovat na portálu https://rlan.ctu.gov.cz/ v souladu s VO-R/12.

Obsah balení

• (2) Zařízení
• (2) Kloubový držák na stožár
• (2) Gigabit PoE napájecí adaptér 48V/0.32A
• (2) Napájecí kabel
• (2) kovová stahovací páska

UniFi Building Bridge je 60GHz point-to-point pojítko s 5GHz zálohou pro rozšíření sítě například o sousední budovu. Propustnost pojítka je 1.7 Gbps+ s maximálním dosahem 500 m a správou nebo monitoringem přes UniFi Network.

Jednoduché zaměřování

UBB má pro zaměřování po bocích integrované LED osvětlení, které indikuje, jakým směrem je potřeba jednotku pootočit pro získání lepšího signálu.

Legislativa v ČR

Instalování a provozování pojítka je potřeba vykonávat v souladu s platným všeobecným oprávněním. UBB je certifikováno podle normy ETSI EN 302 567 pro venkovní použití, je určeno jako klient v instalacích bod - multibod, lze použít také v instalacích bod - bod. Podle písemného vyjádření ČTÚ je provoz těchto zařízení možný podle VO-R/12, řádku d3 tabulky b) technické parametry stanic. Pro použití platí omezení kmitočtového úseku na 57 - 66 GHz.

• Všeobecné oprávnění č. VO-R/12

Před uvedením pojítka do provozu je třeba jej nejprve zaregistrovat na portálu 60ghz.ctu.cz v souladu s VO-R/12.

Obsah balení

• (2) Zařízení
• (2) Kloubový držák na stožár
• (2) Gigabit PoE napájecí adaptér 48 V / 0.32 A
• (2) Napájecí kabel
• (2) kovová stahovací páska

Ubiquiti Building-to-Building Bridge. Úroveň zisku antény (max): 17,2 dBi. Frekvenční pásmo: 5.15 - 5.875, 57-66 GHz, Síla signálu: 36,5 dbm. Typ rozhraní ethernetu LAN: Gigabit Ethernet, Přenosová rychlost sítě Ethernet: 10,100,1000 Mbit/s, Síťové standardy: IEEE 802.3af. Typ produktu: Síťový bridge, Materiál: Polykarbonát, Barva: Bílá. Typ zdroje: PoE, Maximální spotřeba energie: 11 W

UniFi Building Bridge je 60GHz point-to-point pojítko s 5GHz zálohou pro rozšíření sítě například o sousední budovu. Propustnost pojítka je 1,7Gbps+ s maximálním dosahem 500m a správou nebo monitoringem přes UniFi Network application. Jednoduché zaměřování UBB má pro zaměřování po bocích integrované LED osvětlení, které indikuje, kterým směrem je potřeba jednotku pootočit pro získání lepšího signálu. Obsah balení: 2 zařízení, 2 kloubový držák na stožár, 2 Gigabit PoE napájecí adaptér 48V/0,32A, 2 napájecí kabel, 2 kovová stahovací páska. Přenosová rychlost WiFi - 5GHz 866Mb/s Přenosová rychlost - 60GHz 1700Mb/s Vysílací Dosah až 500m

UBNT UBB, UniFi Building Bridge

---

UniFi Building Bridge je 60GHz point-to-point pojítko s 5GHz zálohou pro rozšíření sítě například o sousední budovu. Propustnost pojítka je 1.7Gbps+ s maximálním dosahem 500m a správou nebo monitoringem přes UniFi Controller.

Jednoduché zaměřování

UBB má pro zaměřování po bocích integrované LED osvětlení, které indikuje, kterým směrem je potřeba jednotku pootočit pro získání lepšího signálu.

Obsah balení

• (2) Zařízení
• (2) Kloubový držák na stožár
• (2) Gigabit PoE napájecí adaptér 48V/0.32A
• (2) Napájecí kabel
• (2) kovová stahovací páska

Technické specifikace: Přenosová rychlost WiFi - 5GHz [Mb/s]: 866 Přenosová rychlost - 60GHz [Mb/s]: 1700 Vysílací výkon 60GHz [dBm]: 36,5 Vyzař. úhel v azimutové rovině (-6dB) [°]: 60 Vyzař. úhel v elevační rovině (-6dB) [°]: 30 Zisk antény [dBi]: 17 Provozní teplota [°C]: -40 až 70 Hmotnost [g]: 376 Hloubka [mm]: 90 Šířka [mm]: 140 Výška [mm]: 140 Napájení přes PoE: 802.3af, 48V DC Typ napájení: PoE Max. spotřeba energie [W]: 11
