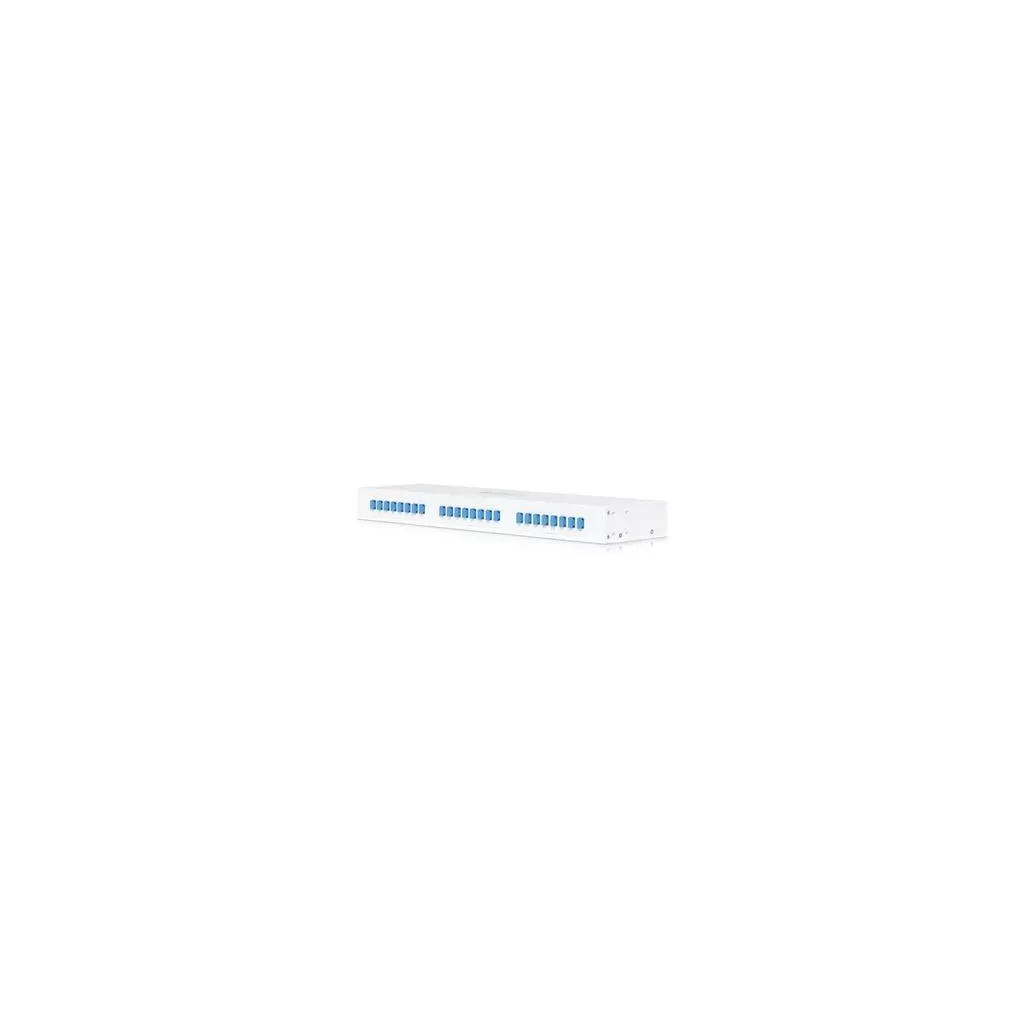

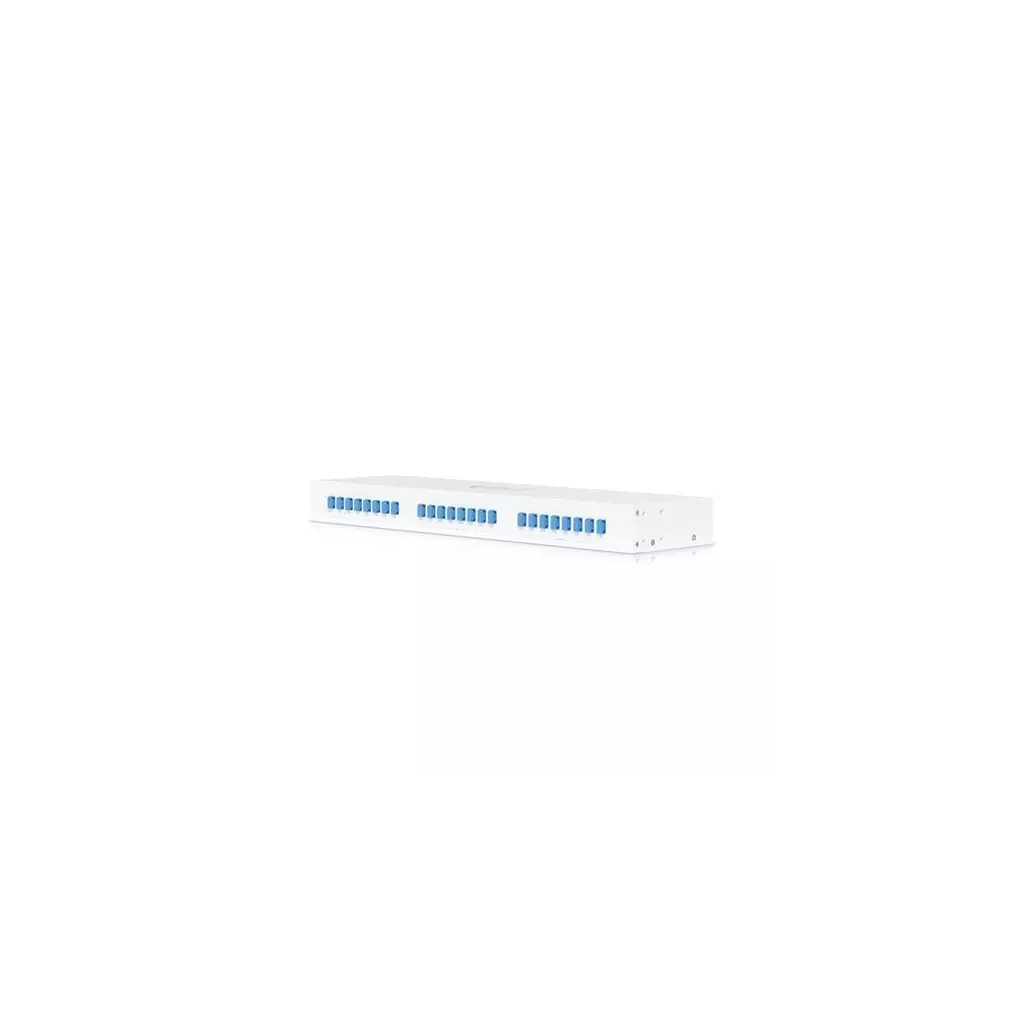

Ubiquiti UISP Fiber Coexistence WDM Filter - Optický WDM filtr pro GPON a XGS/XG-PON

Kód zboží (ID): 5718603 vytisknout
Stav zboží: Nové
Dostupnost: dostupnost na dotaz
Datum odeslání: Neznámé
Výrobce: UBIQUITI
Kód zboží: 5718603
Číslo zboží (PN): UACC-UF-WDM-XGS
EAN: 810084692332
Záruka koncový zákazník: 24 měsíců
Záruka při koupi na IČO: 24 měsíců
Cena bez DPH: * 6235 Kč
Cena vč. DPH: * 7544 Kč
* - cena uvedena vč. recyklačních a autorských poplatků.

Popis produktu:

OLT jednotka od značky Ubiquiti Networks patří mezi moduly multiplexování, které dělí vlnové délky. Poskytuje služby XGS/XG-PON a GPON zařízení do jednoho distribučního systému vlákna. Jednotka navíc podporuje redundantní napájení, jelikož je vybavená AC/DC modulem. Součástí balení je také montážní sada, která vám usnadní instalaci jednotky do racku 1U.

Hlavní přednosti

  • Kombinace služeb XGS/XG-PON a GPON
  • Podpora redundantního napájení
  • Sada pro snadnou montáž do racku

Specifikace

  • Značka: Ubiquiti Networks
  • Model: UACC-UF-WDM-XGS
  • Určení: OLT jednotka
  • Počet GPON SFP portů: 8
  • Minimální návratová ztráta: 50 dB
  • Maximální ztráta: 0,1 dB (závisí na polarizaci)
  • Hmotnost: 1,8 kg
  • Rozměry: 442 x 43 x 120 mm

Obsah balení

  1. 1x jednotka
  2. 1x montážní kit do racku 1U

OLT jednotka od značky Ubiquiti Networks patří mezi moduly multiplexování, které dělí vlnové délky. Poskytuje služby XGS/XG-PON a GPON zařízení do jednoho distribučního systému vlákna. Jednotka navíc podporuje redundantní napájení, jelikož je vybavená AC/DC modulem. Součástí balení je také montážní sada, která vám usnadní instalaci jednotky do racku 1U.

Hlavní přednosti

  • Kombinace služeb XGS/XG-PON a GPON
  • Podpora redundantního napájení
  • Sada pro snadnou montáž do racku

Specifikace

  • Značka: Ubiquiti Networks
  • Model: UACC-UF-WDM-XGS
  • Určení: OLT jednotka
  • Počet GPON SFP portů: 8
  • Minimální návratová ztráta: 50 dB
  • Maximální ztráta: 0,1 dB (závisí na polarizaci)
  • Hmotnost: 1,8 kg
  • Rozměry: 442 x 43 x 120 mm

Obsah balení

  1. 1x jednotka
  2. 1x montážní kit do racku 1U
Description & Key Features UISP Fiber Coexistence WDM Filter 8 sets are integrated, professional rack-mount Technical Specifications Mechanical Dimensions 442 x 120 x 43.7 mm ( 17.4 x 4.7 x 1.7") Weight 1.8 kg (3.97 lb) Enclosure material Metal Connector type (8) COM (SC/UPC) (8) GPON (SC/UPC) (8) XGS/XG-PON (SC/UPC) Hardware GPON - COM port Wavelength range 1290—1330 nm 1480—1500 nm Max. insertion loss 1 dB Min. isolation 25 dB XGS-PON - COM port Wavelength range 1260—1280 nm 1575—1580 nm Max. insertion loss 1 dB Min. isolation 25 dB Min. return loss 50 dB Max. polarization dependentloss 0.1 dB Fiber type ITU-T G.657.A1 Single Model Fiber
UISP Fiber Coexistence WDM Filter modul multiplexování s dělením vlnových délek, který kombinuje služby XGS/XG-PON a GPON do jednovláknového distribučního systému * 1U držák do racku Technické parametry Typ konektoru: * 8x COM (SC/UPC) * 8x GPON (SC/UPC) * 8x XGS/XG-PON (SC/UPC) GPON - COM port * rozsah vlnových délek: 1290-1330nm, 1480-1500nm * max. ztráta: 1dB * min. izolace: 25dB XGS-PON - COM port * rozsah vlnových délek: 1260-1280nm, 1575-1580nm * max. ztráta: 1dB * min. izolace: 25dB Min. návratová ztráta: 50dB Max. ztráta závislá na polarizaci: 0,1dB Rozměry: 442x120x43,7mm Hmotnost: 1,8kg

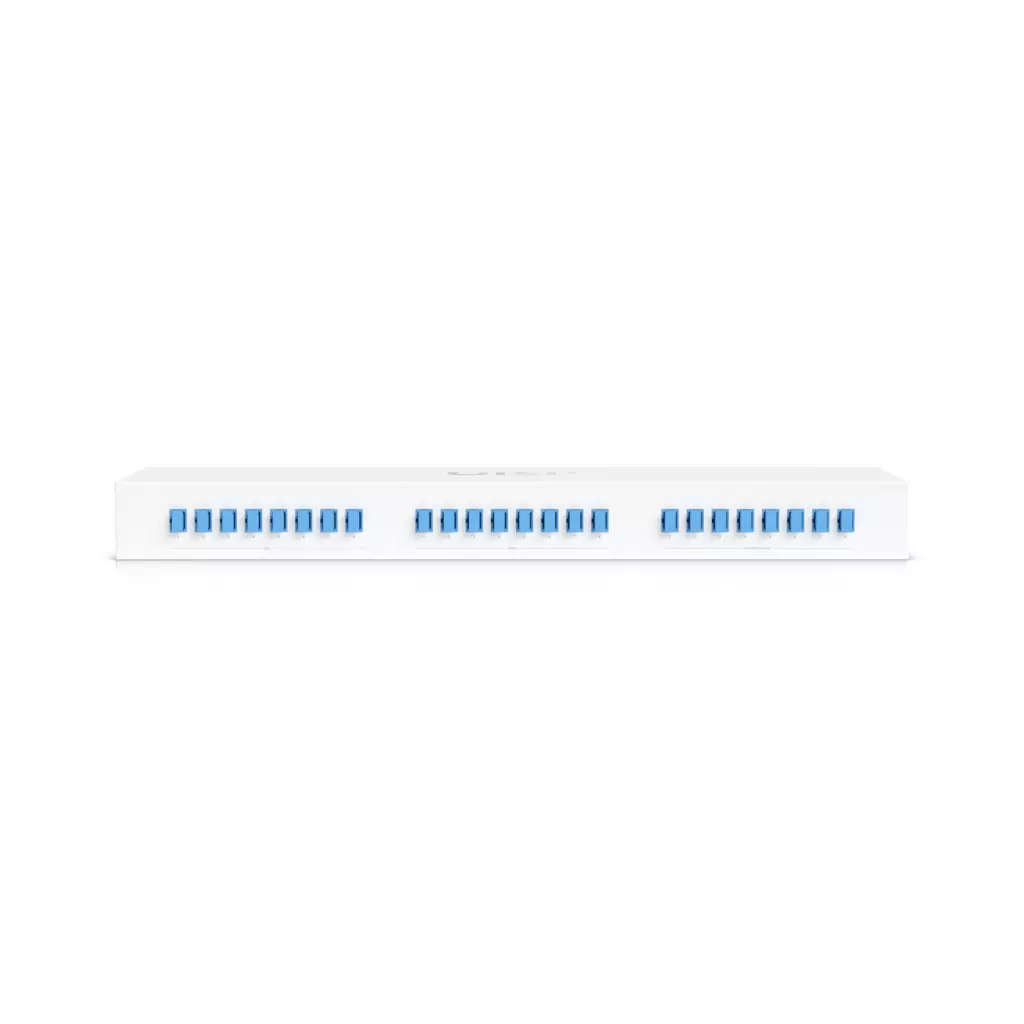

Ubiquiti UISP Fiber Coexistence WDM Filter

Modul pro multiplexování s dělením vlnové délky, který kombinuje služby XGS/XG-PON a GPON do jediného optického distribučního systému.

  • Optický WDM filtr
  • 24× konektor (8× COM, 8× GPON, 8× XGS/XG-PON)
  • Montáž do 1U racku
  • Kovový kryt

GPON - port COM Rozsah vlnových délek: 1290–1330 nm; 1480–1500 nm Max. vložený útlum: 1 dB Min. izolace: 25 dB

XGS-PON - port COM Rozsah vlnových délek: 1260–1280 nm; 1575–1580 nm Max. vložený útlum: 1 dB Min. izolace: 25 dB

Min. zpětný útlum: 50 dB Max. ztráta závislá na polarizaci: 0,1 dB Typ vlákna: ITU-T G.657.A1 Single Mode

ZÁKLADNÍ SPECIFIKACE

Konektory 8× COM (SC/UPC), 8× GPON (SC/UPC), 8× XGS/XG-PON (SC/UPC) Hmotnost: 1,8 kg Rozměry: 442 × 120 × 43,7 mm

Manuál (montážní návod): https://dl.ui.com/qig/uacc-uf-wdm-xgs

OLT jednotka od značky Ubiquiti Networks patří mezi moduly multiplexování, které dělí vlnové délky. Poskytuje služby XGS/XG-PON a GPON zařízení do jednoho distribučního systému vlákna. Jednotka navíc podporuje redundantní napájení, jelikož je vybavená AC/DC modulem. Součástí balení je také montážní sada, která vám usnadní instalaci jednotky do racku 1U.

Hlavní přednosti

  • Kombinace služeb XGS/XG-PON a GPON
  • Podpora redundantního napájení
  • Sada pro snadnou montáž do racku

Specifikace

  • Značka: Ubiquiti Networks
  • Model: UACC-UF-WDM-XGS
  • Určení: OLT jednotka
  • Počet GPON SFP portů: 8
  • Minimální návratová ztráta: 50 dB
  • Maximální ztráta: 0,1 dB (závisí na polarizaci)
  • Hmotnost: 1,8 kg
  • Rozměry: 442 x 43 x 120 mm

Obsah balení

  1. 1x jednotka
  2. 1x montážní kit do racku 1U
Multiplexer - 24 porty - externí

Modul multiplexování s dělením vlnových délek kombinuje služby XGS/XG-PON a GPON do jednoho distribučního systému optického vlákna. Modul disponuje 24 porty z nichž je 8 portů XGS/XG-PON, 8 portů GPON a 8 portů směrem ke klientům.

Filtr pracuje s vlnovými délkami:

  • GPON_ 1290-1330nm a 1480-1500nm
  • XGS/XG-PON 1260-1280nm a 1575-1580nm

Obsah balení

  • Zařízení
  • Montážní kit do racku 1U

Multiplexový pasivní modul s dělením vlnových délek díky filtrům slouží ke kombinaci služeb XGS/XG-PON a GPON do jednoho distribučního systému optického vlákna směrem ke klientovi. Modul se instaluje do 19" rozvaděče, má výšku 1U, 8 výstupních portů směrem ke klientům, 8 vstupních portů k GPON OLT a 8 vstupních portů k XGS/XG-PON OLT.

Zapojení

  • Porty 1 - 8 - Směr k zákazníkovi
  • Porty 9 - 16 - Směr do GPON OLT - Rychlost až 2.5G/ 1G - Filtr omezující vlnovou délku 1290 - 1330 nm a 1480 - 1500 nm
  • Porty 17 - 24 - Směr do XGS/XG-PON OLT - Rychlost až 10G/ 10G - Filtr omezující vlnovou délku 1260 - 1280 nm a 1575 - 1580nm
UACC-UF-WDM-XGS
