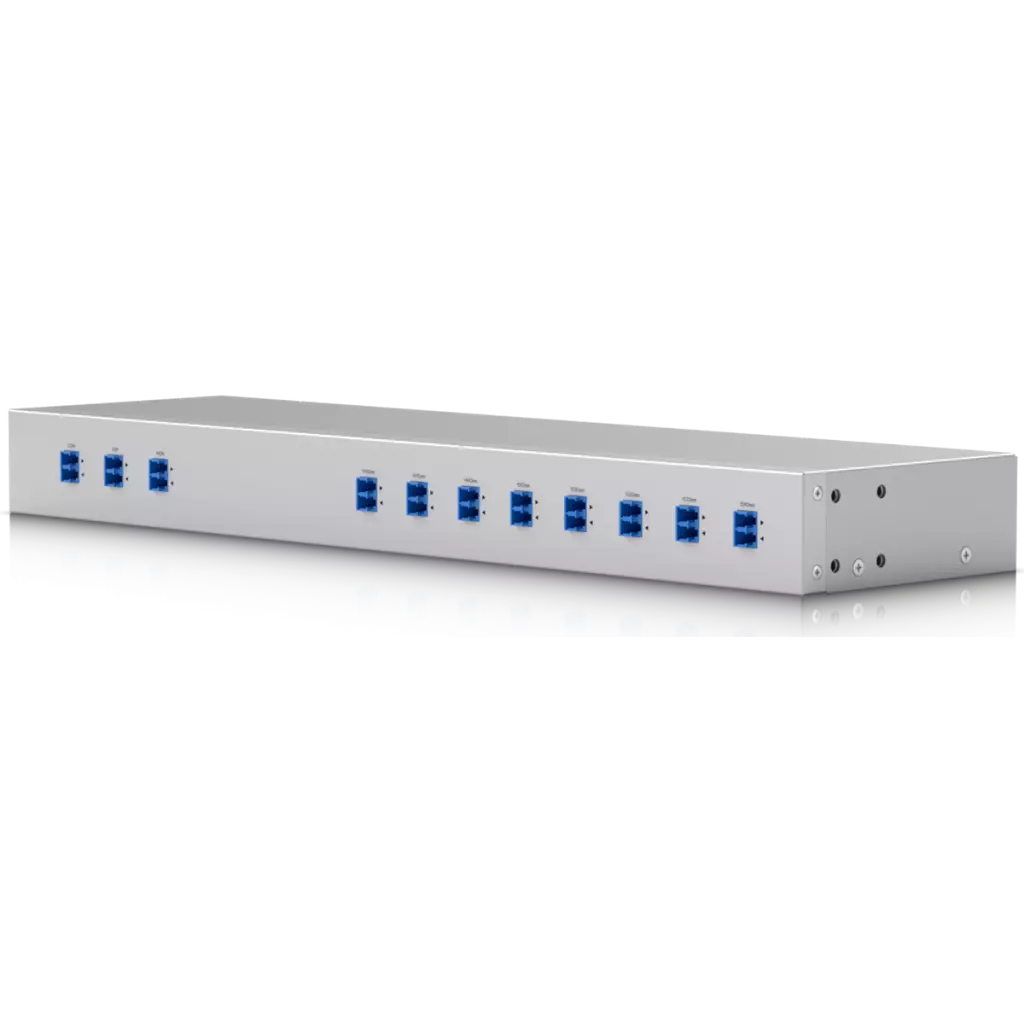

Ubiquiti UACC-CWDM-8 - 8kanálový CWDM Mux/Demux modul

8kanálový CWDM Mux/Demux (1450 až 1590 nm) navržený pro zvýšení kapacity stávající optické infrastruktury, s možností montáže do racku.

• (8) kanálové porty v rozsahu 1450 až 1590 nm
• (1) Duplexní LC UPC komunikační port pro propojení s dalším CWDM Mux/Demux 8 pomocí dvojice single-mod optických kabelů
• (1) Duplexní LC UPC monitorovací port pro snadné sledování pomocí měřiče výkonu nebo optického spektrálního analyzátoru
• (1) Duplexní LC UPC rozšiřující port pro propojení s CWDM Mux Demux 4 za účelem přidán dalších kanálů.

Kompatibiliní se switchi USW-Aggregation a USW-Pro-Aggregation.

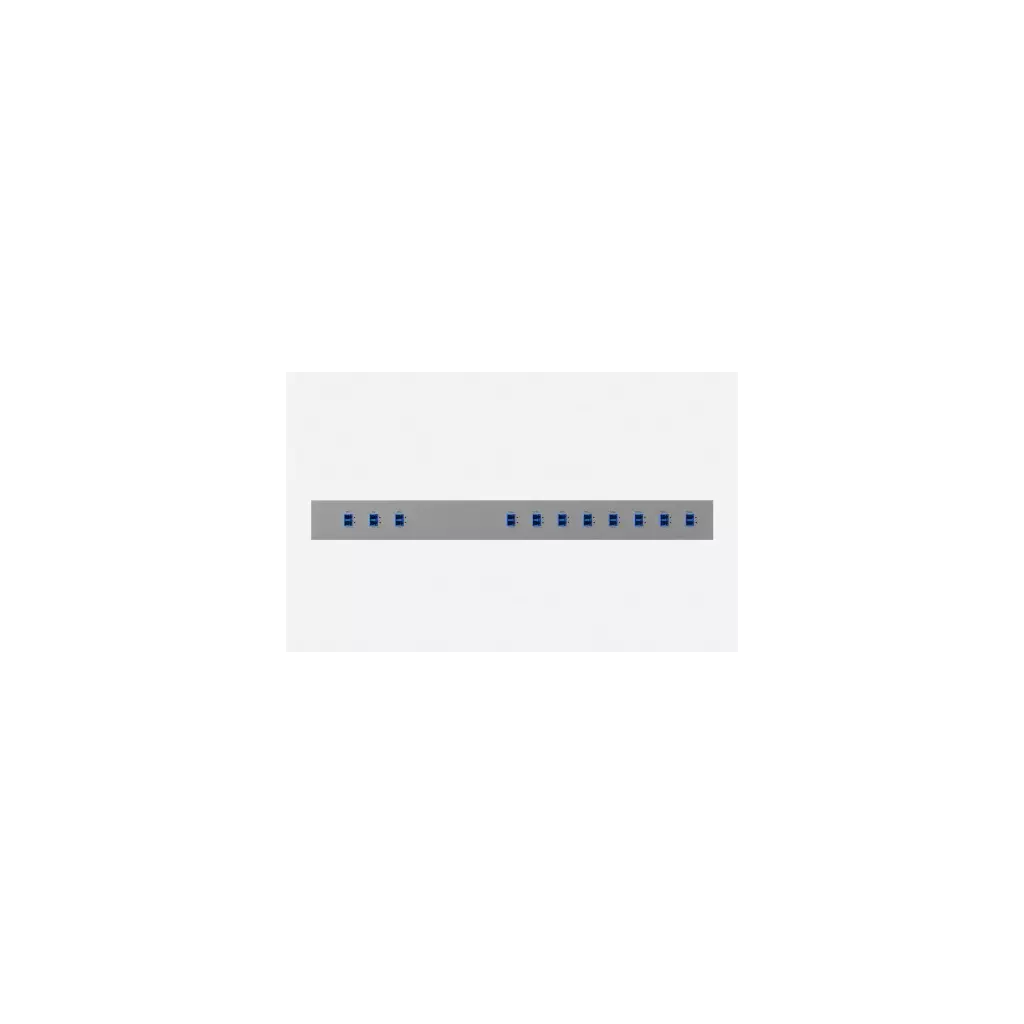

Ubiquiti CWDM Mux Demux 8

Osmikanálový CWDM Mux Demux s vlnovou délkou 1450 až 1590 nm, určený pro montáž do racku, zvyšuje kapacitu stávající optické infrastruktury. K dispozici je duplexní komunikační port LC UPC pro propojení s jiným CWDM Mux Demux 8 pomocí dvojice jednovidových optických kabelů. Nechybí ani duplexní LC UPC monitorovací port pro bezproblémové pozorování pomocí měřiče výkonu nebo optického spektrálního analyzátoru a rozšiřující port Duplex LC UPC pro propojení s CWDM Mux Demux 4 pro přidání dalších kanálů.

Klíčové vlastnosti:

• 8 kanálů s rozsahem vlnových délek 1450–1590 nm
• Kompatibilní s vláknem typu SMF-28e
• Konektor Duplex LC UPC pro propojení s dalším Mux/Demux zařízením
• Monitorovací port pro snadné sledování výkonu a analýzu spektra
• Rozšiřující port pro propojení s CWDM Mux Demux 4 pro přidání dalších kanálů
• Vysoká izolace mezi kanály zajišťuje spolehlivý provoz
• Umožňuje přenos výkonu až 500 mW
• Odolné kovové pouzdro pro rackovou montáž

ZÁKLADNÍ SPECIFIKACE

Kompatibilita: USW-Aggregation, USW-Pro-Aggregation Porty: 8× LC/UPC (1450–1590 nm), 1× LC/UPC komunikační port, 1× LC/UPC pro monitoring, 1× LC/UPC rozšiřující port Vlákno: SMF-28e, délka 0,5–1 m Střední vlnová délka kanálu: 1450/1470/1490/1510/1530/1550/1570/1590 nm Min. propustné pásmo kanálu: ± 6,5 nm Izolace: sousední kanál max. 30 dB, nesousední kanál min. 40 dB Max. zvlnění propustného pásma: 0,3 dB Min. směrovost: 55 dB Max. vložný útlum: <2,5 dB Min. zpětný útlum: 50 dB Max. výkon: 500 mW Provozní teplota: –30 až +75 °C Rozměry: 442 × 120 × 43,7 mm Hmotnost: 1400 g

---

Manuál (montážní návod): Ubiquiti CWDM Mux Demux 8

8kanálový CWDM Mux/Demux (1450 až 1590 nm) navržený pro zvýšení kapacity stávající optické infrastruktury, s možností montáže do racku. Klíčové vlastnosti: - 8 kanálů s rozsahem vlnových délek 1450–1590 nm - Kompatibilní s vláknem typu SMF-28e - Konektor Duplex LC UPC pro propojení s dalším Mux/Demux zařízením - Monitorovací port pro snadné sledování výkonu a analýzu spektra - Rozšiřující port pro propojení s CWDM Mux Demux 4 pro přidání dalších kanálů - Vysoká izolace mezi kanály zajišťuje spolehlivý provoz - Umožňuje přenos výkonu až 500 mW - Odolné kovové pouzdro pro rackovou montáž Kompatibiliní se switchi USW-Aggregation a USW-Pro-Aggregation. Technické parametry Fyzické charakteristiky Provedení: Rackmount Použití: Vnitřní Materiál: Ocel Hmotnost [g]: 1400 Šířka [mm]: 442 Výška [mm]: 44 Hloubka [mm]: 120 Porty: 8× LC/UPC (1450–1590 nm), 1× LC/UPC komunikační port, 1× LC/UPC pro monitoring, 1× LC/UPC rozšiřující port Vlákno: SMF-28e, délka 0,5–1 m Střední vlnová délka kanálu: 1450/1470/1490/1510/1530/1550/1570/1590 nm Min. propustné pásmo kanálu: ± 6,5 nm Izolace: sousední kanál max. 30 dB, nesousední kanál min. 40 dB Max. zvlnění propustného pásma: 0,3 dB Min. směrovost: 55 dB Max. vložný útlum: <2,5 dB Min. zpětný útlum: 50 dB Max. výkon: 500 mW Provozní teplota: –30 až +75 °C

CWDM je pasivní jednotka MUX / DEMUX, která umožňuje kombinovat až osm vláken/vlnových délek (1450 až 1590 nm) do jedné fyzické trasy, čímž se zjednoduší a sníží náklady na pokládku vláken na dlouhé vzdálenosti. Na druhém konci trasy se kombinovaná linka opět rozdělí, takže místo osmi dlouhých vláken budete potřebovat pouze jednu. Technologie CWDM nabízí řešení, které zvýší kapacitu stávající infrastruktury vláken tím, že umožní více kanálů / vlnových délek po jednom vlákně. Tato pasivní jednotka umožňuje připojit rozšiřující jednotku o další 4 vlákna / vlnové délky (1270 až 1330 nm).

Klíčové vlastnosti

• (8) kanálů - 1450, 1470, 1490, 1510, 1530, 1550, 1570 a 1590 nm
• (1) výstupní komunikační LC/UPC duplex port do protějšího CWDM Mux Demux
• (1) monitorovací port LC/UPC duplex pro analýzu a monitoring
• (1) rozšiřující port LC/UPC duplex pro zapojení 4 portového CWDM Mux Demux - rozšíření o další 4 porty (1270, 1290, 1310 a 1330 nm)

8kanálový CWDM mux demux s možností montáže do racku 1450 až 1590 nm určený ke zvýšení kapacity stávající optické infrastruktury. (8) Kanálové porty 1450 až 1590 nm (1) Duplexní komunikační port LC UPC pro připojení k jinému CWDM Mux Demux 8 pomocí dvojice single-mode optických kabelů (1) Duplexní port LC UPC pro monitor pro bezproblémové pozorování s měřičem výkonu nebo analyzátorem optického spektra (1) Duplexní rozšiřující port LC UPC pro připojení k CWDM Mux Demux 4 pro přidání dalších kanálů Technické specifikace Mechanický Rozměry 442 x 120 x 43,7 mm (17,4 x 4,7 x 1,7") Hmotnost 1,4 kg (3,2 libry) Materiál krytu Kov Hardware Typ konektoru (1) COM (LC/UPC)( 1) MON (LC/UPC)( 1) EXP (LC/UPC) (1) 1450 až 1590 nm (LC/UPC) Typ pigtailu a konektoru COM: 0,9 mm černý LC/UPC Další porty: 0,9 mm bílý LC/UPC Typ vlákna SMF-28e Délka vlákna ?0,5 až 1 m Počet kanálů 8 CH Mux/Demux Vlnová délka středu kanálu 1450/1470/1490/1510/1530/1550/1570/1590 Nm Min. pásmo kanálu ±6,5 nm Max. vložný útlum <2,5 dB Izolace Sousední kanál: Max. 30 dB Nesousední kanál: Min. 40 dB Max. zvlnění propustného pásma 0,3 dB Max. Ztráta závislá na polarizaci 0,1 dB Min. směrovost 55 dB Min. ztráta návratnosti 50 dB Max. rozptyl polarizačních módů 0.1 PS Max. manipulace s výkonem 500 mW Skladovací teplota -40 až 90 °C (-40 až 194 °F) Okolní provozní teplota -30 až 75 °C (-22 až 167 °F)

Produkt CWDM Mux Demux 8 od renomovaného výrobce XYZ Technologies je vysoce kvalitní zařízení určené pro efektivní multiplexování a demultiplexování optických signálů. Tento model, označovaný jako model CWDM-8, nabízí až 8 kanálových portů v rozmezí 1450 až 1590 nm, což zajišťuje široké spektrum aplikací v oblasti optických sítí. Díky této technologii můžete snadno a efektivně spravovat více kanálů na jedné optické lince, což přináší významné úspory nákladů a zjednodušení infrastruktury.

Zařízení je vybaveno duplexním LC UPC komunikačním portem, který umožňuje propojení s dalším CWDM Mux Demux 8 pomocí páru jednovidových optických kabelů. Dále obsahuje monitorovací port pro bezproblémové sledování výkonu pomocí optického měřiče nebo spektrálního analyzátoru, což usnadňuje diagnostiku a údržbu systému. Tato funkce je klíčová pro zajištění spolehlivosti a stability optických sítí.

Další výhodou tohoto zařízení je rozšiřovací port, který umožňuje připojení k CWDM Mux Demux 4 pro přidání dalších kanálů. Tato flexibilita činí CWDM Mux Demux 8 ideálním řešením pro rostoucí potřeby moderních optických sítí. S tímto produktem získáte nejen vysokou kvalitu a spolehlivost, ale také možnost snadného rozšíření vaší optické infrastruktury podle aktuálních potřeb.
