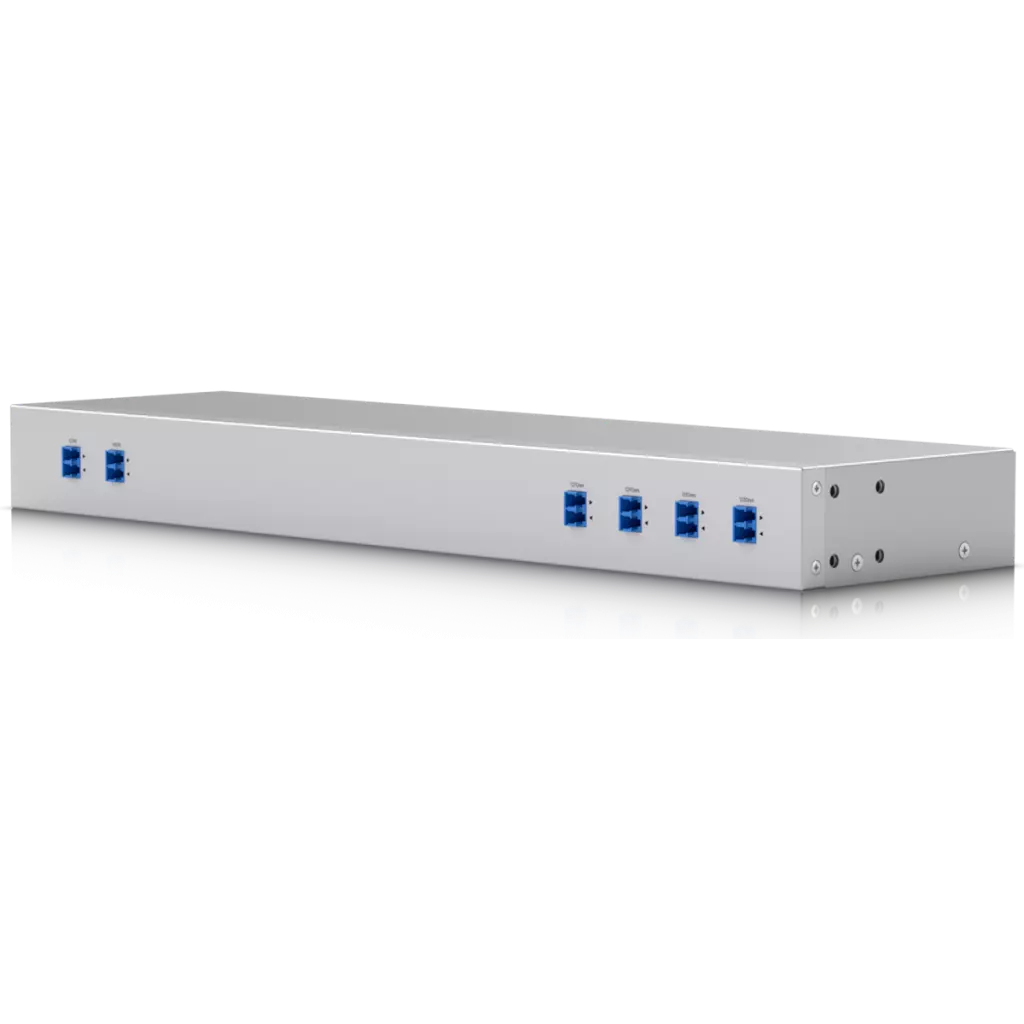

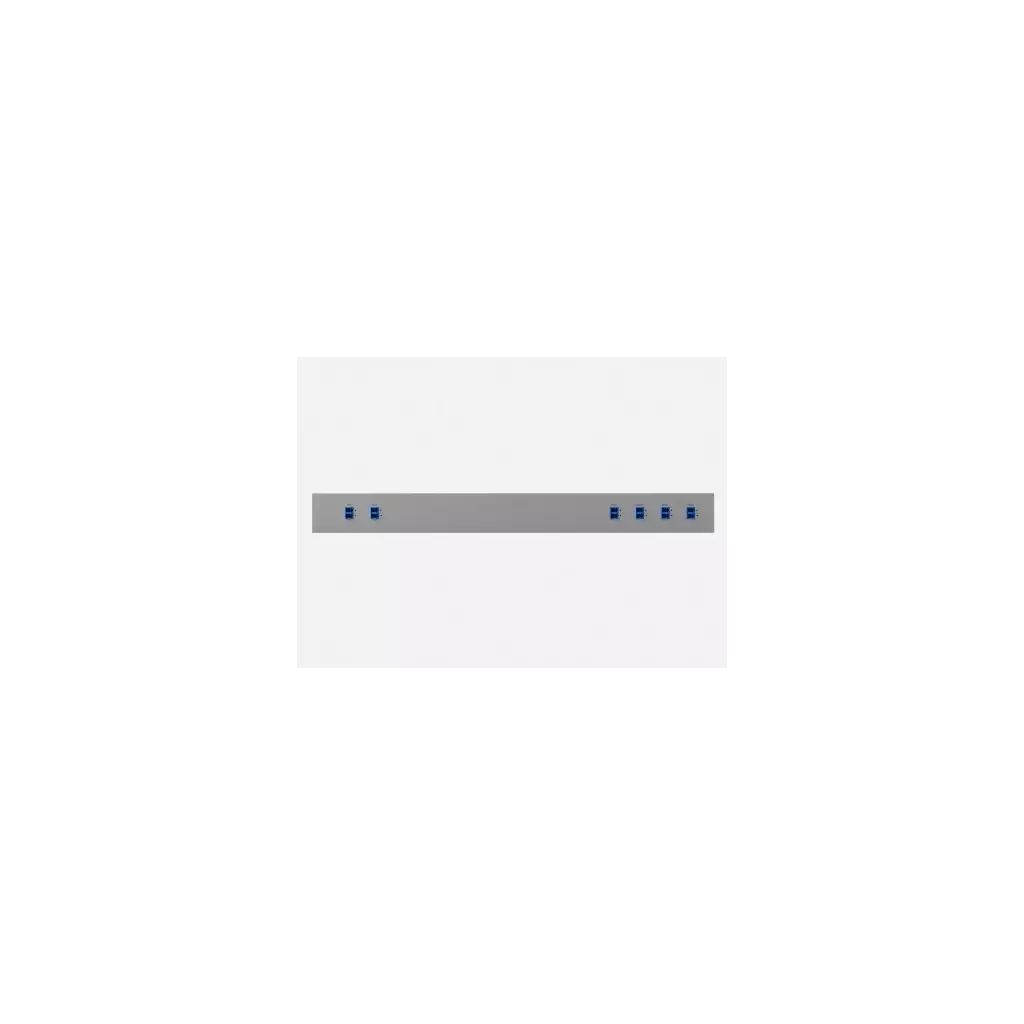

Ubiquiti UACC-CWDM-4 - 4kanálový CWDM Mux/Demux modul

4kanálový CWDM Mux/Demux (1270 až 1330 nm) navržený pro zvýšení kapacity stávající optické infrastruktury, s možností montáže do racku.

• (4) kanálové porty v rozsahu 1270 až 1330 nm
• (1) Duplexní LC UPC komunikační port pro propojení s dalším CWDM Mux/Demux 4 pomocí dvojice single-mod optických kabelů
• (1) Duplexní LC UPC monitorovací port pro snadné sledování pomocí měřiče výkonu nebo optického spektrálního analyzátoru

Kompatibiliní se switchi USW-Aggregation a USW-Pro-Aggregation.

Ubiquiti CWDM Mux Demux 4

Čtyřkanálový CWDM Mux Demux s vlnovou délkou 1270 až 1330 nm, určený pro montáž do racku, zvyšuje kapacitu stávající optické infrastruktury. K dispozici je duplexní komunikační port LC UPC pro propojení s jiným CWDM Mux Demux 4 pomocí dvojice jednovidových optických kabelů. Nechybí ani duplexní LC UPC monitorovací port pro bezproblémové pozorování pomocí měřiče výkonu nebo optického spektrálního analyzátoru.

Klíčové vlastnosti:

• 4 kanály s rozsahem vlnových délek 1270–1330 nm
• Kompatibilní s vláknem typu SMF-28e
• Konektor Duplex LC UPC pro propojení s dalším Mux/Demux zařízením
• Monitorovací port pro snadné sledování výkonu a analýzu spektra
• Vysoká izolace mezi kanály zajišťuje spolehlivý provoz
• Umožňuje přenos výkonu až 500 mW
• Odolné kovové pouzdro pro rackovou montáž

ZÁKLADNÍ SPECIFIKACE

Kompatibilita: USW-Aggregation, USW-Pro-Aggregation Porty: 4× LC/UPC (1270–1330 nm), 1× LC/UPC komunikační port, 1× LC/UPC pro monitoring Vlákno: SMF-28e, délka 0,5–1 m Střední vlnová délka kanálu: 1270/1290/1310/1330 nm Min. propustné pásmo kanálu: ± 6,5 nm Izolace: sousední kanál max. 30 dB, nesousední kanál min. 40 dB Max. zvlnění propustného pásma: 0,3 dB Min. směrovost: 55 dB Max. vložný útlum: <1,5 dB Min. zpětný útlum: 50 dB Max. výkon: 500 mW Provozní teplota: –30 až +75 °C Rozměry: 442 × 120 × 43,7 mm Hmotnost: 1400 g

---

Manuál (montážní návod): Ubiquiti CWDM Mux Demux 4

Ubiquiti CWDM Mux Demux 4 Technické specifikace Rozměry: 442 x 120 x 43,7 mm Hmotnost: 1,4 kg Materiál pouzdra: kov Typ konektoru: * 1x COM (LC/UPC) * 1x MON (LC/UPC) * 1x 1270 až 1330 nm (LC/UPC) Pigtail a typ konektoru: 0,9 mm bílá LC/UPC Typ vlákna: SMF-28e Délka vlákna: 0,5 až 1 m Počet kanálů: 4CH Mux/Demux Vlnová délka středu kanálu: 1270/1290/1310/1330 nm Min. průchozí pásmo kanálu: ±6,5 nm Max. vkládací ztráta: <1,5 dB Izolace: Sousední kanál - Max. 30 dB, Nesousedící kanál - Min. 40 dB Max. zvlnění průchozího pásma: 0,3 dB Max. Ztráta závislá na polarizaci: 0,1 dB Min. směrovost: 55 dB Min. návratová ztráta: 50 dB Max. polarizační vidová disperze: 0,1 ps Max. manipulace s energií: 500 mW Skladovací teplota: -40 až 90 °C Okolní provozní teplota: -30 až 75 °C

4kanálový CWDM Mux/Demux (1270 až 1330 nm) navržený pro zvýšení kapacity stávající optické infrastruktury, s možností montáže do racku. Klíčové vlastnosti: - 4 kanály s rozsahem vlnových délek 1270–1330 nm - Kompatibilní s vláknem typu SMF-28e - Konektor Duplex LC UPC pro propojení s dalším Mux/Demux zařízením - Monitorovací port pro snadné sledování výkonu a analýzu spektra - Vysoká izolace mezi kanály zajišťuje spolehlivý provoz - Umožňuje přenos výkonu až 500 mW - Odolné kovové pouzdro pro rackovou montáž Kompatibiliní se switchi USW-Aggregation a USW-Pro-Aggregation. Technické parametry Fyzické charakteristiky Provedení: Rackmount Použití: Vnitřní Materiál: Ocel Hmotnost [g]: 1400 Šířka [mm]: 442 Výška [mm]: 44 Hloubka [mm]: 120 Porty: 4× LC/UPC (1270–1330 nm), 1× LC/UPC komunikační port, 1× LC/UPC pro monitoring Vlákno: SMF-28e, délka 0,5–1 m Střední vlnová délka kanálu: 1270/1290/1310/1330 nm Min. propustné pásmo kanálu: ± 6,5 nm Izolace: sousední kanál max. 30 dB, nesousední kanál min. 40 dB Max. zvlnění propustného pásma: 0,3 dB Min. směrovost: 55 dB Max. vložný útlum: <1,5 dB Min. zpětný útlum: 50 dB Max. výkon: 500 mW Provozní teplota: –30 až +75 °C

CWDM je pasivní jednotka MUX / DEMUX, která umožňuje kombinovat až čtyř vláken/vlnových délek (1270 až 1330 nm) do jedné fyzické trasy, čímž se zjednoduší a sníží náklady na pokládku vláken na dlouhé vzdálenosti. Na druhém konci trasy se kombinovaná linka opět rozdělí, takže místo osmi dlouhých vláken budete potřebovat pouze jednu. Technologie CWDM nabízí řešení, které zvýší kapacitu stávající infrastruktury vláken tím, že umožní více kanálů / vlnových délek po jednom vlákně.

Klíčové vlastnosti

• (4) kanálů - 1270, 1290, 1310 a 1330 nm
• (1) výstupní komunikační LC/UPC duplex port do protějšího CWDM Mux Demux
• (1) monitorovací port LC/UPC duplex pro analýzu a monitoring

4kanálový CWDM mux demux s možností montáže do racku 1270 až 1330 nm určený ke zvýšení kapacity stávající optické infrastruktury. (4) Kanálové porty 1270 až 1330 nm (1) Duplexní komunikační port LC UPC pro připojení k dalšímu CWDM Mux Demux 4 pomocí dvojice single-mode optických kabelů (1) Duplexní port LC UPC pro monitor pro bezproblémové pozorování s měřičem výkonu nebo analyzátorem optického spektra Technické specifikace Mechanický Rozměry 442 x 120 x 43,7 mm (17,4 x 4,7 x 1,7") Hmotnost 1,4 kg (3,2 libry) Materiál krytu Kov Hardware Typ konektoru (1) COM (LC/UPC)( 1) MON (LC/UPC)( 1) 1270 až 1330 nm (LC/UPC) Typ pigtailu a konektoru 0,9 mm bílá LC/UPC Typ vlákna SMF-28e Délka vlákna ?0,5 až 1 m Počet kanálů 4 CH Mux/Demux Vlnová délka středu kanálu 1270/1290/1310/1330 nm Min. pásmo kanálu ±6,5 nm Max. vložný útlum <1,5 dB Izolace Sousední kanál: Max. 30 dB Nesousední kanál: Min. 40 dB Max. zvlnění propustného pásma 0,3 dB Max. Ztráta závislá na polarizaci 0,1 dB Min. směrovost 55 dB Min. ztráta návratnosti 50 dB Max. rozptyl polarizačních módů 0.1 PS Max. manipulace s výkonem 500 mW Skladovací teplota -40 až 90 °C (-40 až 194 °F) Okolní provozní teplota -30 až 75 °C (-22 až 167 °F)

Produkt CWDM Mux Demux 4 od renomovaného výrobce XYZ Technologies je vysoce výkonný optický multiplexor, který je navržen pro efektivní přenos dat v oblasti optických sítí. Tento model, označený jako Model 1234, disponuje čtyřmi kanálovými porty v rozmezí 1270 až 1330 nm, což zajišťuje flexibilní a spolehlivé spojení pro různé aplikace v oblasti telekomunikací.

Mezi klíčové technické vlastnosti patří duplexní LC UPC komunikační port, který umožňuje propojení s dalším CWDM Mux Demux 4 pomocí páru jednovidových optických vláken. Tato funkce zajišťuje jednoduchou a efektivní integraci do stávajících systémů, což je výhodou pro uživatele, kteří hledají rozšiřitelnost a snadnou údržbu svých optických sítí.

Navíc je tento produkt vybaven monitorovacím portem pro bezproblémové sledování výkonu pomocí optického výkonového metru nebo spektrálního analyzátoru. Tato vlastnost umožňuje uživatelům snadno kontrolovat a optimalizovat výkon sítě, což je klíčové pro zajištění vysoké kvality služeb a spolehlivosti přenosu dat.
