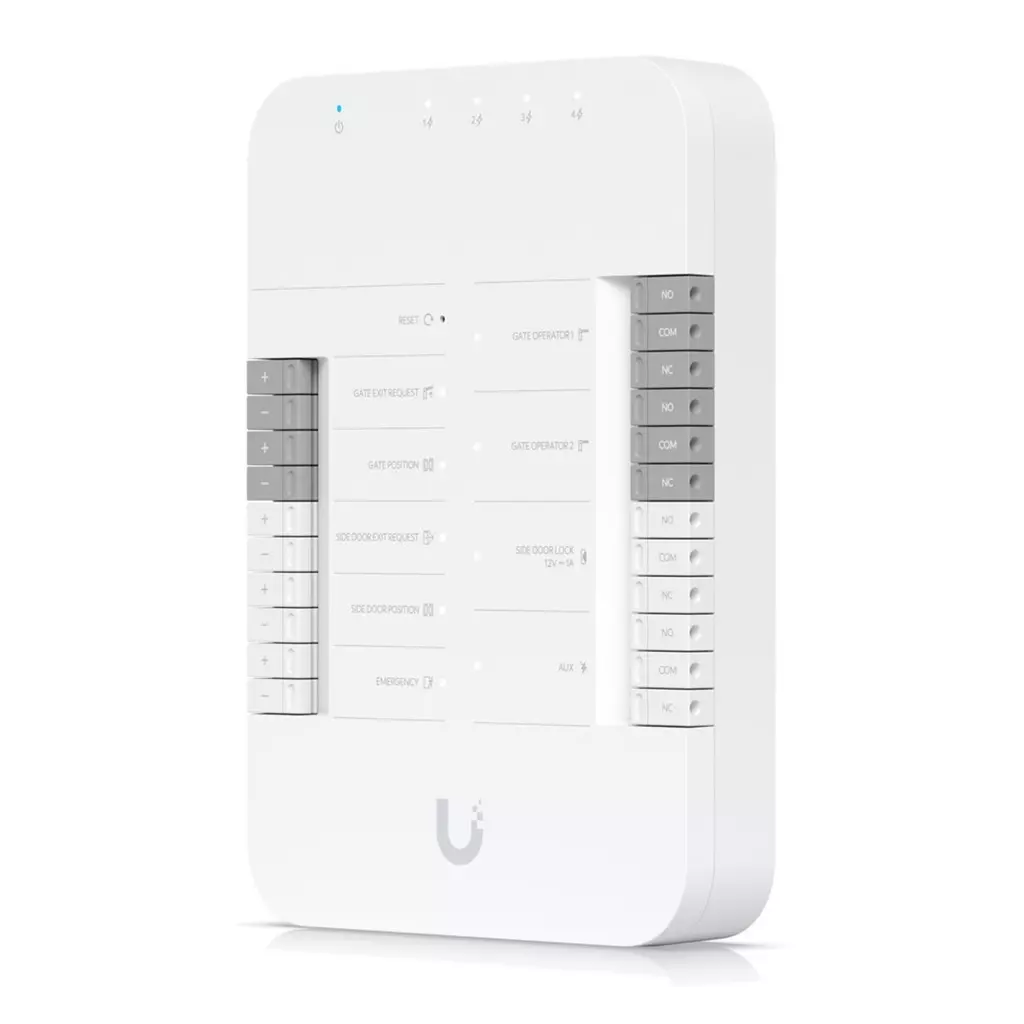

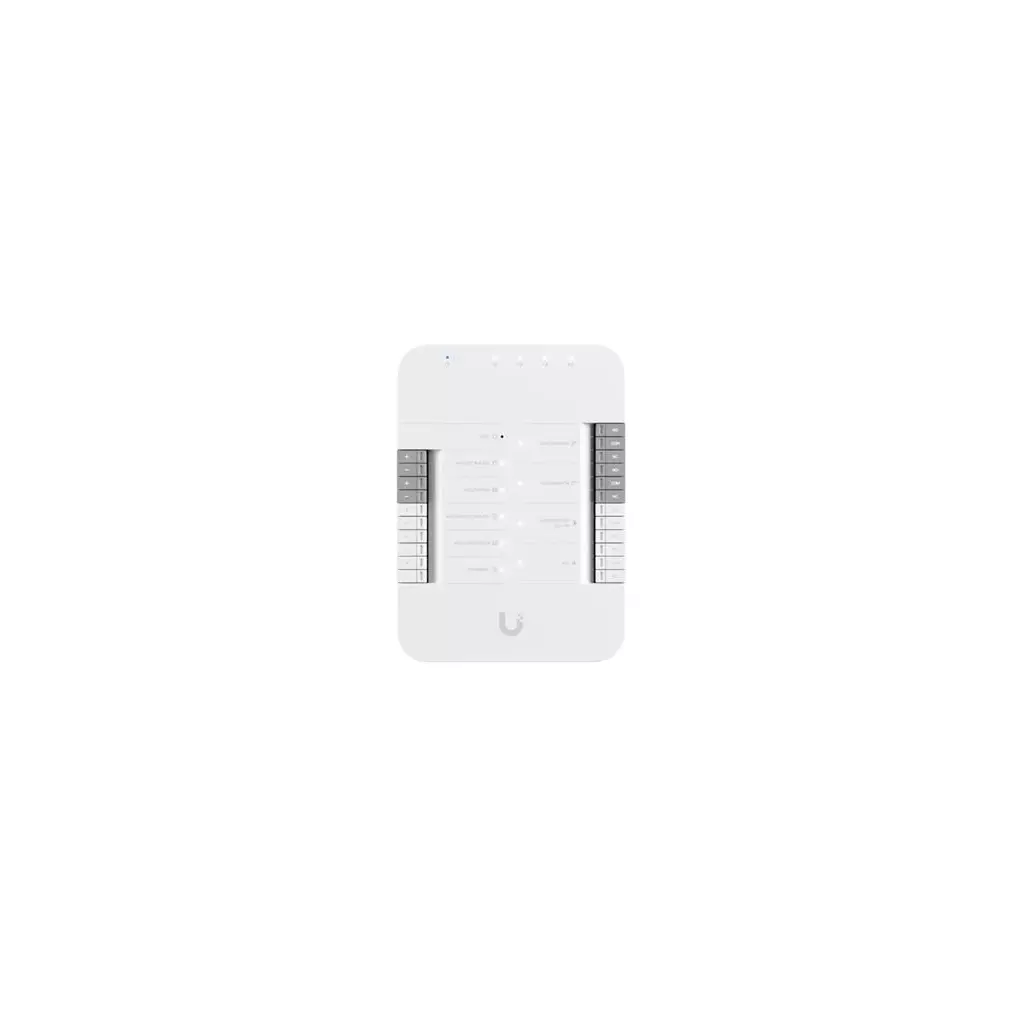

Ubiquiti UA-Hub-Gate - UniFi Access Gate Hub

UA-Hub-Gate, který je součástí produktové řady UniFi Access, umožňuje pohodlné ovládání vjezdové brány a vstupních dveří. Ovládání lze snadno zautomatizovat pomocí připojených čteček, interkomů a AI kamer, k čemuž slouží čtveřice výstupních RJ45 PoE portů s výstupním budgetem 28W. Controller je určený do vnitřního prostředí. Venku lze instalovat ve voděodolném plastovém boxu.

Připojení periferií:

• (2) Kontakty pro ovládání brány (suché kontakty)
• Kontakt pro ovládání vstupních dveří (12V)
• AUX výstup pro připojení sirény
• (5) Dodatečné vstupy pro senzory a tlačítko
• (5) 10/100/1000Mbps LAN (1x PoE-in, 4x s podporou PoE Passthrough)

Díky připojené kameře UniFi Protect s podporou AI funkcí je možné bránu otevírat automaticky na základě rozpoznání registrační značky vozidla. Ke controlleru je možné připojit až 4 čtečky, interkomy nebo kamery s celovým příkonem max. 28W.

Obsah balení

• Zařízení
• DIN lišta
• (2) Vruty a hmoždinky

Ubiquiti UniFi Access Gate Hub

UniFi Access Door Hub je inteligentní IP kontrolér jedné brány, který je součástí řešení UniFi Access. Umožňuje bezproblémové ovládání přístupu k bráně prostřednictvím připojených přístupových čteček nebo interkomu. Splňuje certifikace CE, FCC, IC, UL 294 a CAN/ULC-60839-11-1 (Třída 1).

Řízení vstupu a výstupu: Podpora pro připojení až čtyř čteček UniFi Access nebo zařízení UniFi Protect (kamera nebo zvonek).

Připojení periferií: 2 terminály pohonu brány: Dry 1 výstupní relé pro zámek bočních dveří: 12 V 1 AUX výstup: pro sirénu 5 dodatečných vstupů: pro senzory a tlačítka

Napájení a připojení: PoE++ s maximální spotřebou 50 W (22 W bez PoE výstupů) Integrovaný PoE průchozí port (4 PoE výstupy, celkem 28 W)

Bezpečnost a certifikace: UL 294 (úroveň I pro destruktivní útok, linkovou bezpečnost, výdrž a pohotovostní napájení) Certifikace: CE, FCC, IC, UL 294, CAN/ULC-60839-11-1

Jednoduchá instalace a ovládání: Kompaktní rozměry a lehká polykarbonátová konstrukce. Resetovací tlačítko pro rychlé obnovení do továrního nastavení.

ZÁKLADNÍ SPECIFIKACE

Montáž: DIN Rozhraní: Napájení: PoE++ 802.3bt, max. příkon 50 W Provozní teplota: -30 až +60 °C Hmotnost: 460 g Rozměry: 175 × 126 × 26 mm



---

Požadavky na PoE kabeláž Kabel kategorie 5e je minimální doporučená výkonnostní kategorie. Použitá výkonnostní kategorie by měla odpovídat přenosové rychlosti požadované v místě instalace. Minimální průřez vodiče povolený pro připojení mezi PSE nebo napájecím injektorem a PD musí být 26 AWG (0,13 mm²) pro propojovací kabely; 24 AWG (0,21 mm²) pro horizontální nebo stoupací kabel.

---

Doporučená max. délka kabelu	18 AWG UACC-Cable-DoorLockRelay	20 AWG	22 AWG	24 AWG
UA-Lock-Electric (400mA)	100 m	66 m	42 m	25 m
UA-Lock-Magnetic-270kg (500mA)	46 m	30 m	20 m	12 m
UA-Lock-Magnetic-540kg (800mA)	80 m	51 m	32 m	20 m
Other locks (1A)	36 m	24 m	15 m	9 m

---

---

Manuál: Ubiquiti UniFi Access Gate Hub

---

Ubiquiti UA Gate Hub Pokročilý Gate Hub ovladač jedné brány umožňující bezproblémové ovládání přístupu k bráně prostřednictvím připojených přístupových čteček nebo interkomu. Klíčové vlastnosti *2x terminály pohonu brány (Dry) *1x výstupní relé pro zámek bočních dveří (napájený 12 V) *1x AUX výstup pro externí sirénu *5x další vstupy (senzory a nouzové) * napájení pomocí PoE++ * možnost připojení až 4 čteček UniFi Access nebo kamer UniFi Protect * povolení vstupu podle SPZ vozidla (při spárování s kamerou AI) Technické parametry Řízení vstupu a výstupu: *podpora pro připojení až čtyř čteček UniFi Access nebo zařízení UniFi Protect (kamera nebo zvonek) Připojení periferií: *2x terminály pohonu brány: Dry *1x výstupní relé pro zámek bočních dveří: 12 V *1x AUX výstup: pro sirénu *5x dodatečných vstupů: pro senzory a tlačítka Napájení a připojení: PoE++ s maximální spotřebou 50 W (22 W bez PoE výstupů) Integrovaný PoE průchozí port (4 PoE výstupy, celkem 28 W) Bezpečnost: * úroveň UL 294 (úroveň I pro destruktivní útok, bezpečnost linky, výdrž a pohotovostní napájení) Jednoduchá instalace a ovládání: Kompaktní rozměry a lehká polykarbonátová konstrukce. Resetovací tlačítko pro rychlé obnovení do továrního nastavení. Základní specifikace Montáž: DIN lišta Rozhraní: 1× tlačítko reset 1× vstup pro požadavek na otevření brány 1× vstup pro pozici brány 1× vstup pro požadavek na otevření bočních dveří 1× vstup pro pozici bočních dveří 1× vstup pro nouzový stav 5× 10/100/1000 Mbps RJ-45 (4× PoE výstup pro čtečky a kamery) 2× výstupní relé pro ovladač brány (bezpotenciálový kontakt) 1× AUX výstupní relé pro připojení externí sirény 1× výstupní relé pro zámek bočních dveří (napájený 12 V) Napájení: PoE++ 802.3bt, max. příkon 50 W Požadavky na PoE kabeláž Kabel kategorie 5e je minimální doporučená výkonnostní kategorie. Použitá výkonnostní kategorie by měla odpovídat přenosové rychlosti požadované v místě instalace. Minimální průřez vodiče povolený pro připojení mezi PSE nebo napájecím injektorem a PD musí být 26 AWG (0,13 mm2) pro propojovací kabely, 24 AWG (0,21 mm2) pro horizontální nebo stoupací kabel. Doporučená max. délka kabelu: viz stránky výrobce Hardware LED diody: bílá/modrá (více na https://help.ui.com/hc/en-us/articles/25738084762775-UniFi-Access-Understand-Access-Device-LED-Status-Indicators) Typ konektoru kabelu: RJ-45 Síťové rozhraní: 5x 10/100/1000 Base-T Fyzické charakteristiky Provozní teplota [°C]: -30 až 60 Provozní vlhkost: 5 až 90 % bez kondenzace Hmotnost [g]: 460 Šířka [mm]: 126 Výška [mm]: 175 Hloubka [mm]: 26 Barva: bílá Materiál pouzdra: polykarbonát Montáž: zeď Prostředí: * použití pouze ve vnitřních prostorách se samotným zařízením * venkovní použití s vodotěsnou spojovací krabicí Informace o softwaru https://unifi.ui.com Obsah balení *zařízení *DIN lišta *montážní materiál (šrouby atd.) Průvodce instalací: https://dl.ui.com/qig/ua-hub-gate/#index

UA-Hub-Gate, který je součástí produktové řady UniFi Access, umožňuje pohodlné ovládání vjezdové brány a vstupních dveří. Ovládání lze snadno zautomatizovat pomocí připojených čteček, interkomů a AI kamer, k čemuž slouží čtveřice výstupních RJ45 PoE portů s výstupním budgetem 28W. Controller je určený do vnitřního prostředí. Venku lze instalovat ve voděodolném plastovém boxu. Připojení periferií: (2) Kontakty pro ovládání brány (suché kontakty) Kontakt pro ovládání vstupních dveří (12V) AUX výstup pro připojení sirény (5) Dodatečné vstupy pro senzory a tlačítko (5) 10/100/1000Mbps LAN (1x PoE-in, 4x s podporou PoE Passthrough) Díky připojené kameře UniFi Protect s podporou AI funkcí je možné bránu otevírat automaticky na základě rozpoznání registrační značky vozidla. Ke controlleru je možné připojit až 4 čtečky, interkomy nebo kamery s celovým příkonem max. 28W. Obsah balení Zařízení DIN lišta (2) Vruty a hmoždinky Technické parametry Konektory a rozhraní Rychlost LAN:(5) 10/100/1000Mbps Napájení Napájení přes PoE:50V DC Typ napájení:PoE Typy PoE:PoE-Out + PoE-In Podporované PoE-Out standardy:Pasivní 48V Počet PoE Out portů:4 Max. spotřeba energie [W]:22 Fyzické charakteristiky Tlačítka:Reset Provozní teplota [°C]:-30 až 60 Hmotnost [g]:460 Šířka [mm]:126 Výška [mm]:175 Hloubka [mm]:26

Ubiquiti UniFi Access Gate Hub je pokročilá řídicí jednotka (hub) navržená pro bezproblémové a bezpečné ovládání bran i bočních dveří pomocí přístupových čteček a interkomů systému UniFi Access. Díky centralizovanému zapojení přes PoE++ nabízí zařízení nejen snadnou instalaci bez nutnosti externích napájecích zdrojů pro samotný hub, ale dokáže navíc napájet až čtyři další připojená PoE+ zařízení. Je to ideální a robustní řešení s bohatou sadou vstupních i výstupních portů navržené pro profesionální nasazení a maximální spolehlivost.

Přehled (Overview)
Rozměry	175 x 126 x 26 mm (6.9 x 5 x 1")
Podporované dveře	1 brána, 1 boční dveře
Maximální počet uživatelů	6,000
Vstupní terminály	(1) Požadavek na opuštění brány (Gate exit request) (1) Poloha brány (Gate position) (1) Požadavek na opuštění bočních dveří (Side door exit request) (1) Poloha bočních dveří (Side door position) (1) Nouzový stav (Emergency)
Způsob napájení	PoE++ UL 294 Power-limited Class 2 PSU UL 60950-1/62368-1 LPS/PS2 PSU
NDAA kompatibilní	Ano
Úroveň UL 294	Destructive attack: Level I Line security: Level I Endurance: Level I Standby power: Level I
Mechanické vlastnosti (Mechanical)
Hmotnost	460 g (1 lb)
Materiál krytu	Polykarbonát
Montáž	DIN lišta (součást balení)
Hardware
Digitální vstup	Požadavek na opuštění brány, poloha brány, požadavek na opuštění bočních dveří, poloha bočních dveří, nouzový stav
Dry Output Relay (Relé s beznapěťovým kontaktem)	(2) Operator: jmenovité 30V DC, až 1A (1) Aux: jmenovité 30V DC, až 1A
Powered Output Relay (Napájené výstupní relé)	Zámek bočních dveří: 12V DC, až 1A
Vnitřní a venkovní použití	Pouze uvnitř: samotné zařízení Venku: s vodotěsnou instalační krabicí (junction box)
Provozní teplota	-30 až 60° C (-22 až 140° F)
Provozní vlhkost	5 až 90 % nekondenzující
Síťové rozhraní	(5) 10/100/1000 Base-T
PoE rozhraní	(1) PoE++ vstup, 50V DC, 1A (4) PoE+ výstupy, 50V DC, 30W na port (Max 55W celkově agregovaně)
Max. spotřeba energie	22W (Bez PoE výstupu) 60W (S PoE výstupem)
LED diody	W/B Zobrazit více
Tlačítka	(1) Obnovení do továrního nastavení (Factory reset)
Doporučená max. délka kabelu	UA-Lock-Electric (400mA): 24 AWG délka: 25 m (82 ft) 22 AWG délka: 42 m (138 ft) 20 AWG délka: 66 m (217 ft) 18 UACC-Cable-DoorLockRelay délka: 100 m (328 ft) UA-Lock-Magnetic-540kg (500mA): 24 AWG délka: 20 m (66 ft) 22 AWG délka: 32 m (105 ft) 20 AWG délka: 51 m (167 ft) 18 UACC-Cable-DoorLockRelay délka: 80 m (262 ft) UA-Lock-Magnetic-270kg (800mA): 24 AWG délka: 12 m (29 ft) 22 AWG délka: 20 m (66 ft) 20 AWG délka: 30 m (98 ft) 18 UACC-Cable-DoorLockRelay délka: 46 m (151 ft) Ostatní zámky (Other locks) (1A): 24 AWG délka: 9 m (30 ft) 22 AWG délka: 15 m (49 ft) 20 AWG délka: 24 m (79 ft) 18 UACC-Cable-DoorLockRelay délka: 36 m (118 ft)
Požadavky na PoE kabeláž	Kabeláž kategorie Cat 5e je minimální doporučená výkonnostní kategorie. Použitá výkonnostní kategorie by měla odpovídat požadované přenosové rychlosti v místě instalace. Minimální povolený průřez vodiče pro spojení mezi PSE nebo napájecím injektorem a PD musí být 26 AWG (0.13 mm2) pro propojovací kabely (patch cords); 24 AWG (0.21 mm2) pro horizontální nebo páteřní kabeláž.
Prohlášení k UL 294	Shoda se specifikacemi IEEE 802.3 nebyla v rámci UL 294 ověřována. Zařízení je určeno k tomu, aby vyhovovalo příslušné části národního elektrotechnického předpisu (National Electrical Code), ANSI/NFPA 70, článek 725.121, Zdroje napájení pro obvody třídy 2 a třídy 3.
Hodnocení CAN/ULC-60839-11-1	Přiřazení stupně (Grade assignment): I
Certifikace	CE, FCC, IC, UL 294, CAN/ULC-60839-11-1
Číslo dokumentu, datum vydání a/nebo úroveň revize	UA-Hub-Gate, V01
Software
Aplikace pro správu (Management Application)	Access
Informace o softwaru	Verzi softwaru lze zkontrolovat na adrese https://unifi.ui.com

UniFi Access Gate Hub pro určený pro obsluhu vstupní brány v rámci přístupového systému UniFi Access. Inteligentní IP kontroller ovládající bránu prostřednictvím dvou připojených přístupových čteček, interkomu či doplňujícíh kamer se čtením SPZ. Kontroler je kompatibilní s většinou elektrických zámků, magnetických zámků a s celou řadou 12V příslušenství, jako jsou pohybové senzory, tlačítka a alarmy. Instalace je velmi rychlá, snadná a nabízí jednoduchou správu uživatelů, návštěvníků, plánů a úrovní, SPZ pomocí kamer či oprávnění přístupů a to vše přes UniFi Access Controller. Hub je napájen přes PoE, které není součástí balení.

K provozu systému UNIFI ACCESS je vyžadováno jedno z těchto zařízení:

• UniFi Dream Machine Special Edition
• UniFi Dream Machine Pro
• UniFi Cloud Key G2+
• Dream Router
• Dream Machine

Rozhraní Door Hubu

• (5) 10/100/1000 Mbps (4x PoE-Out - 802.3af, 1x PoE-In 802.3bt
• PoE out porty pro 2 kamery a vstupní terminál
• (2) Relé zámků s podporou 12V napájení a beznapěťových kontaktů
• (1) Reléový AUX výstup pro připojení externí sirény
• (5) inputy - na otevření brány, senzor polohy brány, na otevření bočních dveří, senzor polohy bočních dveří, nouzový alarm

Doporučené max. délka s použitím PoE

Doporučená je kabeláž minimálně kategorie Cat 5e, odpovídající požadované přenosové rychlosti. Minimální průřez vodičů je 26 AWG (0,13 mm2) pro patch kabely a 24 AWG (0,21 mm2) pro horizontální nebo stoupací vedení.

Označení zámku	18 AWG	20 AWG	22 AWG	24 AWG
UA-Lock-Electric (400mA)	100 m	66 m	42 m	25 m
UA-Lock-Magnetic-540kg (500mA)	80 m	51 m	32 m	20 m
UA-Lock-Magnetic-270kg (800mA)	46 m	30 m	20 m	12 m
Other locks (1A)	36 m	24 m	15 m	9 m

Obsah balení

• UniFi Access Hub
• DIN lišta
• Šroubky

Ovladač přístupu - kabelové - Gigabit Ethernet

Ubiquiti UA-Hub-Gate představuje vysoce sofistikovaný hub pro řízení přístupu, který je navržen pro indoor i outdoor použití s odpovídajícím vodotěsným boxem. Tento model se může pochlubit robustní konstrukcí z polykarbonátu a je navržen pro montáž na DIN lištu. Díky své kompaktní velikosti 175 x 126 x 26 mm a hmotnosti 460 g je ideální pro různé aplikace v oblasti zabezpečení a automatizace přístupu.

UA-Hub-Gate je vybaven pěti rozhraními 10/100/1000 Base-T pro optimalizované síťové připojení a podporuje napájení PoE++ s maximálním výkonem 50 W, což jej činí ideálním pro napájení dalších zařízení. S funkcionalitou PoE passthrough a maximálním výkonem 28 W na výstupu se jedná o vynikající volbu pro komplexní přístupové systémy. Produkt je také kompatibilní s mezinárodními bezpečnostními standardy a splňuje certifikace CE, FCC, IC, UL 294 a CAN/ULC-60839-11-1.

S širokým rozsahem provozních teplot od -30 do 60 °C a vlhkostí 5 až 90 % bez kondenzace, UA-Hub-Gate nabízí spolehlivý výkon v náročných podmínkách. Díky své vysoké úrovni bezpečnosti UL 294 Level I, je tento produkt skvělým řešením pro ochranu citlivých prostor a zajištění efektivního přístupu pro uživatele.
