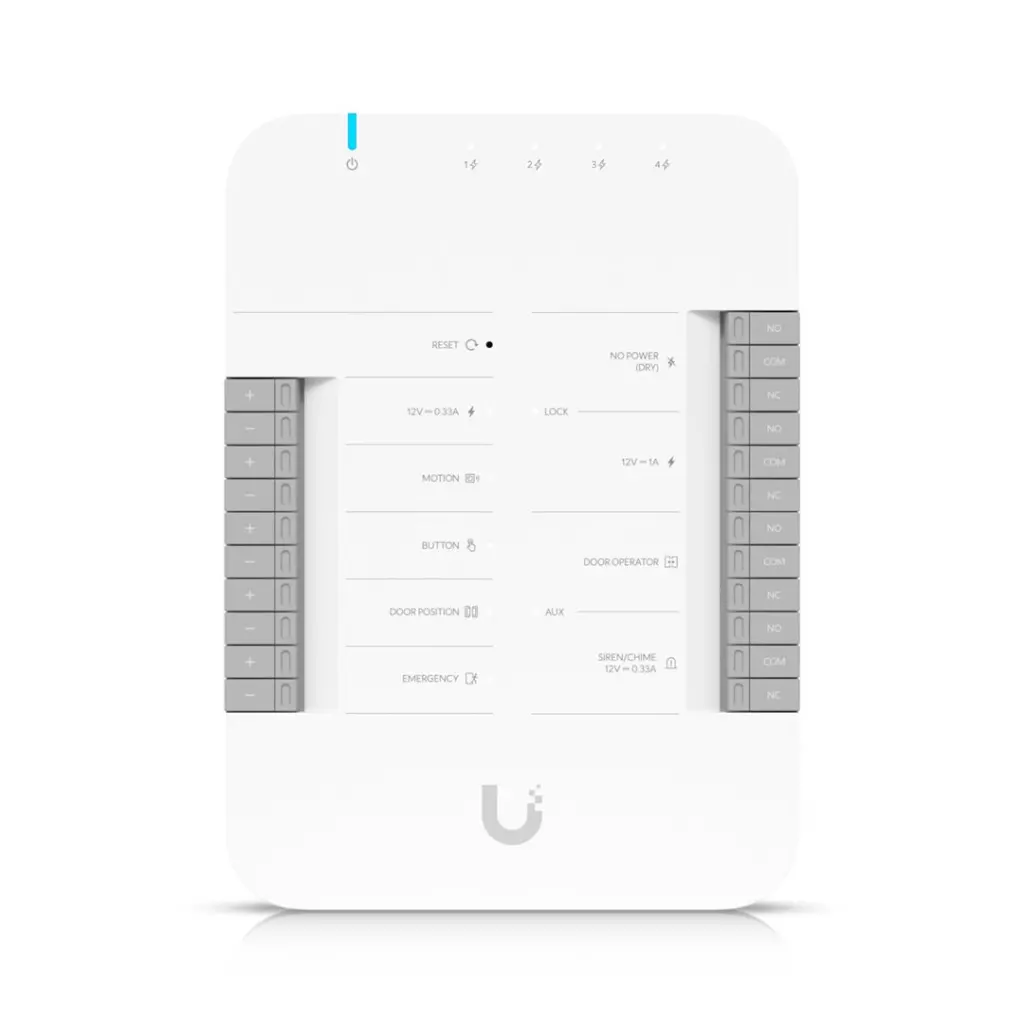

UBIQUITI Jednodveřový IP kontroler

Ubiquiti UniFi Access Door Hub

UniFi Access Door Hub je inteligentní jednodveřový IP kontrolér, který je součástí řešení UniFi Access. Univerzální rozhraní podporuje většinu elektronických a magnetických zámků, a je kompatibilní s 12V příslušenstvím (tlačítka, alarmy, senzory pohybu atd.). Splňuje certifikace CE, FCC, IC, UL 294 a CAN/ULC-60839-11-1 (Třída 1).

Klíčové vlastnosti:

• Řízení vstupu a výstupu: Podpora pro připojení až dvou čteček UniFi Access a dvou zařízení UniFi Protect (kamera nebo zvonek).
• Připojení periferií:
  • 2 výstupy pro zámky: 12 V nebo Dry
  • 2 AUX výstupy: pro sirénu nebo automatický otvírač dveří
  • 4 dodatečné vstupy: pro senzory a tlačítka
• Napájení a připojení:
  • PoE++ s maximální spotřebou 50 W (30 W bez PoE výstupů)
  • Integrovaný PoE průchozí port (4 PoE výstupy, celkem 20 W)
• Bezpečnost a certifikace:
  • UL 294 (úroveň I pro destruktivní útok, linkovou bezpečnost, výdrž a pohotovostní napájení)
  • Certifikace: CE, FCC, IC, UL 294, CAN/ULC-60839-11-1
• Jednoduchá instalace a ovládání: Kompaktní rozměry a lehká polykarbonátová konstrukce. Resetovací tlačítko pro rychlé obnovení do továrního nastavení.

ZÁKLADNÍ SPECIFIKACE

Montáž: DIN, na stěnu Rozhraní: 5× GbE RJ-45, 2× výstup pro zámek, 2× AUX výstup, 4× digitální vstup (pro senzory a tlačítka), 1× výstup DC 12 V/ 0,33A Napájení: PoE++ 802.3bt, max. příkon 50 W Hmotnost: 363 g Rozměry: 174,9 × 126 × 32,9 mm

---

Požadavky na PoE kabeláž Kabel kategorie 5e je minimální doporučená výkonnostní kategorie. Použitá výkonnostní kategorie by měla odpovídat přenosové rychlosti požadované v místě instalace. Minimální průřez vodiče povolený pro připojení mezi PSE nebo napájecím injektorem a PD musí být 26 AWG (0,13 mm²) pro propojovací kabely; 24 AWG (0,21 mm²) pro horizontální nebo stoupací kabel.

---

Doporučená max. délka kabelu	18 AWG UACC-Cable-DoorLockRelay	20 AWG	22 AWG	24 AWG
UA-Lock-Electric (400mA)	100 m	66 m	42 m	25 m
UA-Lock-Magnetic-270kg (500mA)	46 m	30 m	20 m	12 m
UA-Lock-Magnetic-540kg (800mA)	80 m	51 m	32 m	20 m
Other locks (1A)	36 m	24 m	15 m	9 m

---

Manuál: Ubiquiti UniFi Access Door Hub

---

UniFi Access Door Hub jednodveřový IP kontroler * připojte a napájejte pomocí PoE++ * 3 napájené výstupní a 2 výstupní relé, pro větišnu zámků * 4 vstupní relé určené pro ovládání dveří (příchod, odchod, vzdálené otevření a snímač polohy dveří) * správa zařízení pomocí UniFi Access * použití pouze uvnitř Technické parametry Síťové rozhraní: 5x 10/100/1000 Base-T Výstupní relé: * zámek: 30V DC, 1A * aux: 30V DC, 1A Napájené výstupní relé: * zámek: 12V DC, 1A * aux: 12V DC, 0,33A * 12V DC, 0,33A Způsob napájení: * PoE++ * UL 294 PSU třídy 2 s omezeným výkonem * UL 60950-1/62368-1 LPS/PS2 PSU Max. spotřeba energie: * 30W (bez PoE výstupu) * 50W (s PoE výstupem) PoE vstup: 50V DC, 1A PoE výstup: PoE passthrough, 4x PoE, 50V DC, celkem 20W Provozní teplota: 0 až 40 °C Rozměry: 174,9x126x32,9mm Hmotnost: 363g Obsah balení: * Access Door Hub * sada pro montáž

UniFi Access Hub je inteligentní jednodveřový IP kontroler, který je součástí řešení UniFi Access. Univerzální rozhraní podporuje většinu elektronických a magnetických zámků a je kompatibilní s 12 V příslušenstvím (tlačítka, alarmy, senzory pohybu atd.).

• Intergrace s UniFi Access Controller
• Kompletní správa uživatelů, nastavení jejich rolí, přiřazování NFC karet, statistiky, kontrolní výpisy/protokoly atd.
• Nastavení oprávnění pro přístup
• Vzdálená správa zařízení UniFi Access pomocí jednoho jednoduchého rozhraní

Vstupy a výstupy

• (1) Vstupní port pro napájení pomocí 802.3bt (PoE++) switche
• (4) Port RJ-45 PoE+ 802.3af pro připojení dvou UniFi Access čteček a dvou kamer UniFi Protect nebo UniFi Protect zvonku
• (2) Dry contact a (2) napájené relé pro zámky a aux zařízení (30V DC)
• (4) Vstupní relé určeny pro ovládání dveří (příchod, odchod, vzdálené otevření a pozice)
• (1) Napájení (12V DC / 0.33 A) pro externí zařízení

Obsah balení

• Zařízení
• Příslušenství k montáži na zeď

UniFi Access dveřní hub je základní komponent k instalaci přístupového systému UniFi Access. UniFi Access Hub je inteligentní dveřní IP kontroller pro jedny dveře, který je kompatibilní s většinou elektrických zámků, magnetických zámků a s celou řadou 12V příslušenství, jako jsou pohybové senzory, tlačítka a alarmy. Instalace je velmi rychlá, snadná a nabízí jednoduchou správu uživatelů, návštěvníků, plánů a úrovní, či oprávnění přístupů přes UniFi Access Controller. Hub je napájen přes PoE, které není součástí balení.

K provozu systému UNIFI ACCESS je vyžadováno jedno z těchto zařízení:

• UniFi Dream Machine Special Edition
• UniFi Dream Machine Pro
• UniFi Cloud Key G2+
• Dream Router
• Dream Machine

Rozhraní Door Hubu

• (5) 10/100/1000 Mbps (4x PoE-Out - 802.3af, 1x PoE-In 802.3bt
• PoE out porty pro 2 čtečky a 2 kamery
• (1) Relé zámků s podporou 12V napájení a beznapěťových kontaktů
• (2) Reléový AUX výstup pro připojení externí sirény a automatického otvírače dveří
• 12V výstup pro příslušenství
• (4) inputy - exit tlačítko, pohybový senzor, nouzový alarm a senzor polohy dveří

Obsah balení

• UniFi Access Hub
• DIN lišta
• Šroubky

UniFi Access Door Hub je jednodveřový IP kontroler. připojte a napájejte pomocí PoE++ 3 napájené výstupní a 2 výstupní relé, pro větišnu zámků 4 vstupní relé určené pro ovládání dveří (příchod, odchod, vzdálené otevření a snímač polohy dveří) správa zařízení pomocí UniFi Access použití pouze uvnitř Technické parametry Síťové rozhraní: 5x 10/100/1000 Base-T Výstupní relé: zámek: 30V DC, 1A aux: 30V DC, 1A Napájené výstupní relé: zámek: 12V DC, 1A aux: 12V DC, 0,33A 12V DC, 0,33A Způsob napájení: PoE++ UL 294 PSU třídy 2 s omezeným výkonem UL 60950-1/62368-1 LPS/PS2 PSU Max. spotřeba energie: 30W (bez PoE výstupu) 50W (s PoE výstupem) PoE vstup: 50V DC, 1A PoE výstup: PoE passthrough, 4x PoE, 50V DC, celkem 20W Provozní teplota: 0 až 40 °C Rozměry: 174,9x126x32,9mm

UniFi Access Hub je inteligentní jednodveřový IP kontroler, který je součástí řešení UniFi Access. Univerzální rozhraní podporuje většinu elektronických a magnetických zámků a je kompatibilní s 12 V příslušenstvím (tlačítka, alarmy, senzory pohybu atd.). Intergrace s UniFi Access Controller Kompletní správa uživatelů, nastavení jejich rolí, přiřazování NFC karet, statistiky, kontrolní výpisy/protokoly atd. Nastavení oprávnění pro přístup Vzdálená správa zařízení UniFi Access pomocí jednoho jednoduchého rozhraní Vstupy a výstupy (1) Vstupní port pro napájení pomocí 802.3bt (PoE++) switche (4) Port RJ-45 PoE+ 802.3af pro připojení dvou UniFi Access čteček a dvou kamer UniFi Protect nebo UniFi Protect zvonku (2) Dry contact a (2) napájené relé pro zámky a aux zařízení (30V DC) (4) Vstupní relé určeny pro ovládání dveří (příchod, odchod, vzdálené otevření a pozice) (1) Napájení (12V DC / 0.33 A) pro externí zařízení Obsah balení Zařízení Příslušenství k montáži na zeď Přiblížit Přiblížit Mechanický Rozměry 174,9 × 126 × 32,9 mm (6,9 × 5 × 1,3") Hmotnost 363 g (12,8 oz) Materiál krytu Polykarbonát Montážní materiál Polykarbonát Hardware Síťové rozhraní (5) 10/100/1000 Base-T Metoda napájení PoE++ UL 294 Napájecí zdroj třídy 2 s omezeným výkonem UL 60950-1/62368-1 LPS/PS2 PSU Max. spotřeba energie Bez PoE výstupu: 30W S PoE výstupem: 50W PoE vstup 50V DC, 1A PoE výstup PoE průchod, (4) PoE, 50V DC, celkem 20W Led Bílá/modrá (Další informace) Knoflík (1) Obnovení továrního nastavení Digitální vstup Požadavek na odchod / požadavek na vstup / dálkové uvolnění / senzor polohy dveří Suché výstupní relé Zámek: 30V DC, 1A Aux: 30V DC, 1A Napájené výstupní relé Zámek: 12V DC, 1A Aux: 12V DC, 0,33A 12V DC, 0,33A Doporučená max. délka kabelu 18 AWG UACC-Cable-DoorLockDélka relé Délka 20 AWG Délka 22 AWG Délka 24 AWG UA-Lock-elektrický (400 mA) 100 m (328 ft) 66 m (217 ft) 42 m (138 ft) 25 m (82 ft) UA-Lock-magnetický-270kg (800mA) 46 m (151 ft) 30 m (98 ft) 20 m (66 ft) 12 m (29 ft) UA-Lock-magnetický-540kg (500mA) 80 m (262 ft) 51 m (167 ft) 32 m (105 ft) 20 m (66 ft) Ostatní zámky (1A) 36 m (118 ft) 24 m (79 ft) 15 m (49 ft) 9 m (30 ft) Požadavky na kabeláž PoE Kabelová kabeláž 5e je doporučená minimální výkonnostní kategorie. Použitá výkonnostní kategorie by měla odpovídat přenosové rychlosti požadované v místě instalace. Minimální průřez vodiče povolený pro připojení mezi PSE nebo výkonovým injektorem a PD musí být 26 AWG (0.13 mm 2 ) pro propojovací kabely; 24 AWG (0,21 mm 2 ) pro horizontální nebo stoupací kabel. Provozní prostředí Pouze pro vnitřní použití Okolní provozní teplota 0 až 40 °C (32 až 104 °F) Okolní provozní vlhkost 5 až 95 % bez kondenzace Úroveň UL 294 Destruktivní útok: Úroveň I Zabezpečení linie: Úroveň I Odolnost: Úroveň I Pohotovostní výkon: Úroveň I Prohlášení UL 294 Shoda se specifikacemi IEEE 802.3 (at nebo af) nebyla ověřena jako součást UL 294. Zařízení je určeno k tomu, aby vyhovovalo části National Electrical Code, ANSI/NFPA 70, článek 725.121, Zdroje energie pro obvody třídy 2 a třídy 3. Stupeň CAN / ULC-60839-11-1 Přiřazení známky: 1 Certifikace CE, FCC, IC, UL 294, CAN/ULC-60839-11-1 Číslo dokumentu a datum vydání a/nebo úroveň revize UA-Hub-Door002, V01

UniFi Access Hub je inteligentní jednodveřový IP kontroler, který je součástí řešení UniFi Access. Univerzální rozhraní podporuje většinu elektronických a magnetických zámků a je kompatibilní s 12 V příslušenstvím (tlačítka, alarmy, senzory pohybu atd.). Vstupy a výstupy (1) Vstupní port pro napájení pomocí 802.3bt (PoE++) switche (4) Port RJ-45 PoE+ 802.3af pro připojení dvou UniFi Access čteček a dvou kamer UniFi Protect nebo UniFi Protect zvonku (2) Dry contact a (2) napájené relé pro zámky a aux zařízení (30V DC) (4) Vstupní relé určeny pro ovládání dveří (příchod, odchod, vzdálené otevření a pozice) (1) Napájení (12V DC / 0.33 A) pro externí zařízení Obsah balení Zařízení Příslušenství k montáži na zeď Technické parametry Konektory a rozhraní Rychlost LAN:(5) 10/100/1000Mbps Napájení Napájení přes PoE:802.3bt Typ napájení:PoE Typy PoE:PoE-Out + PoE-In Podporované PoE-Out standardy:802.3af Počet PoE Out portů:4 Max. spotřeba energie [W]:50 Fyzické charakteristiky Provozní teplota [°C]:0 až 40 Hmotnost [g]:363 Šířka [mm]:126 Výška [mm]:175 Hloubka [mm]:33

Prémiová technologická řešení od společnosti UniFi přinášejí revoluci do oblasti správy přístupu s modelem UA-Hub-Door002. Tento produkt je navržen pro efektivní indoor použití, a jeho rozměry činí 174.9 x 126 x 32.9 mm, což usnadňuje instalaci. Je vyroben z polykarbonátu, což zaručuje odolnost a spolehlivost. Celková hmotnost přístroje je 363 g, což přispívá k jeho kompaktnosti a snadnému umístění v různých prostředích.

UA-Hub-Door002 podporuje moderní PoE++ napájení s maximální spotřebou 50W a nabízí 4 PoE výstupy pro připojení dalších zařízení. Jeho pokročilé funkce zahrnují možnost digitálního vstupu pro řízení zámků a monitorování stavu dveří. Tento model také splňuje certifikace jako CE, FCC, UL 294 a CAN/ULC-60839-11-1, což zaručuje vysokou úroveň zabezpečení a kvality.

Základní údaje o produktu ukazují, že se vyznačuje nízkou hlučností a vysokou efektivitou; je tak ideální volbou pro profesionální systémy správy přístupu, které vyžadují spolehlivost a inovace. S technologií navrženou speciálně pro moderní potřeby bezpečnosti a řízení přístupu, UA-Hub-Door002 se stává nezbytným prvkem pro každou instalační aplikaci.

Popis produktu UniFi Access Hub je inteligentní jednodveřový IP kontroler, který je součástí řešení UniFi Access. Univerzální rozhraní podporuje většinu elektronických a magnetických zámků a je kompatibilní s 12 V příslušenstvím (tlačítka, alarmy, senzory pohybu atd.). Intergrace s UniFi Access Controller Kompletní správa uživatelů, nastavení jejich rolí, přiřazování NFC karet, statistiky, kontrolní výpisy/protokoly atd. Nastavení oprávnění pro přístup Vzdálená správa zařízení UniFi Access pomocí jednoho jednoduchého rozhraní Vstupy a výstupy (1) Vstupní port pro napájení pomocí 802.3bt (PoE++) switche (4) Port RJ-45 PoE+ 802.3af pro připojení dvou UniFi Access čteček a dvou kamer UniFi Protect nebo UniFi Protect zvonku (2) Dry contact a (2) napájené relé pro zámky a aux zařízení (30V DC) (4) Vstupní relé určeny pro ovládání dveří (příchod, odchod, vzdálené otevření a pozice) (1) Napájení (12V DC / 0.33 A) pro externí zařízení Obsah balení Zařízení Příslušenství k montáži na zeď
