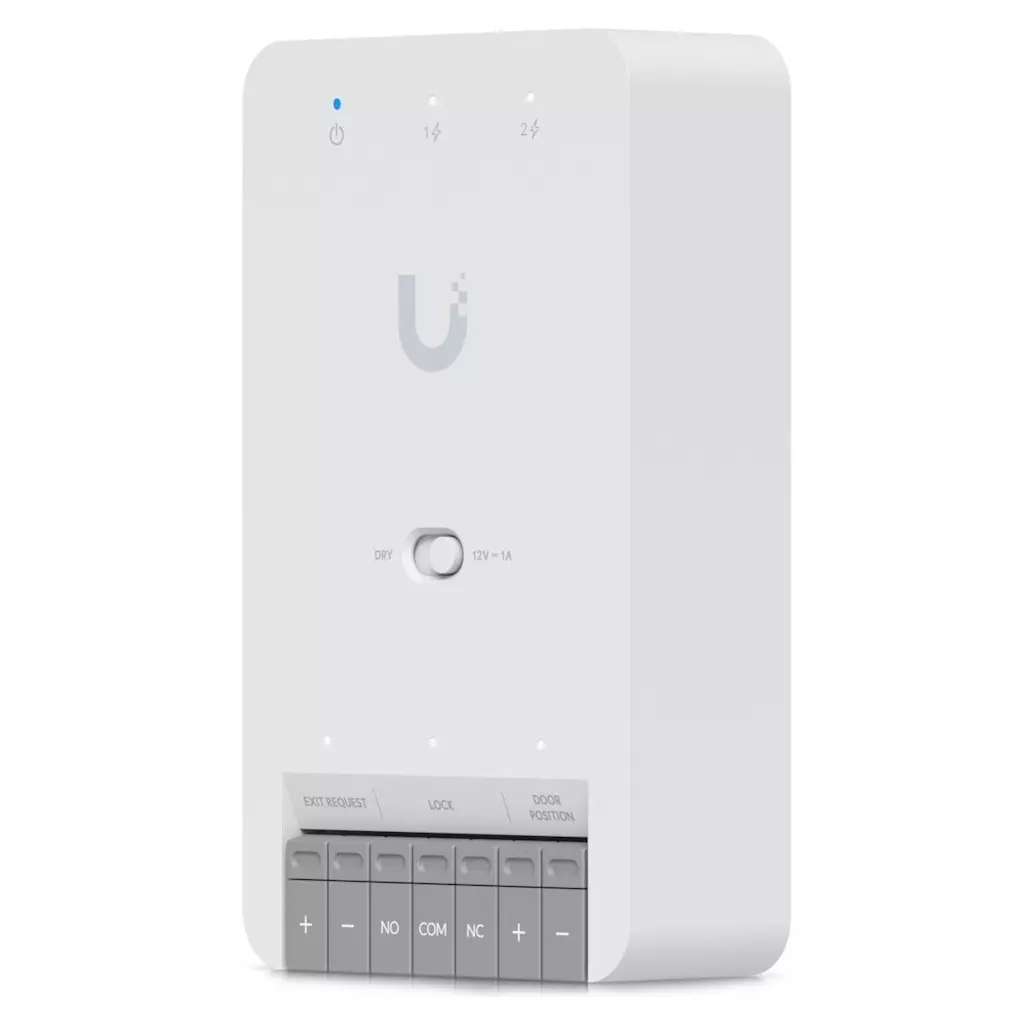

Ubiquiti UA-Hub-Door-Mini - UniFi Acces Door Hub Mini

Ubiquiti UniFi Access Door Hub Mini slouží pro ovládání 1 dveří a díky kompaktnímu provedení je vhodný např. do domácností. Je vybaven jedním spínacím kontaktem (nastavitelný 12V / 1A nebo suchý), dvěma digitálními vstupy pro připojení odchodového tlačítka a senzoru polohy dveří a dvěma ethernetovými porty s podporou POE, do kterých můžete zapojit například IP kamery ze série Protect nebo čtečky čipových karet.

Klíčové vlastnosti:

• Kompaktní provedení
• Ovládání 1 dveří
• 2 digitální vstupy
• Napájení pomocí POE++
• 2 ethernetové porty s podporou POE (budget 31W)
• Pro správu je vyžadována aplikace UniFi Access verze 2.5.2 a novější

Obsah balení

• UniFi Access Hub Door Mini
• DIN lišta
• (2) vrut s hmoždinkou

Ubiquiti UniFi Access Door Hub Mini

Kompaktní rozbočovač řízení přístupu pro jedny dveře. Umožňuje připojení až dvou přístupových čteček UniFi nebo kamer Protect Camera.

• 3× GbE RJ-45
• 1× zámková svorka (přepínatelná na 12 V/ 30 V)
• 2× vstup (pro senzor a tlačítko)
• Připojení a napájení pomocí PoE++
• UniFi Access: verze 2.5.2 a novější

ZÁKLADNÍ SPECIFIKACE

Rozhraní: 3× GbE RJ-45 Podpora PoE: ano, 1× PoE++ vstup DC 50 V / 1 A, 2× PoE výstup (dohromady 31 W) Spotřeba: 19 W (50 W při použití PoE výstupů) Výstupy relé: Dry: DC 30 V / 1 A Wet: DC 12 V / 1 A Hmotnost: 190 g Rozměry: 113 × 66 × 27,6 mm

---

Manuál [EN]: dl.ui.com/qig/ua-hub-door-mini

---

Doporučená maximální délka kabelu

Typ zámku	18 AWG UACC-Cable-DoorLockRelay délka	20 AWG délka	22 AWG délka	24 AWG délka
UA-Lock-Electric (400mA)	100 m (328 ft)	66 m (217 ft)	42 m (138 ft)	25 m (82 ft)
UA-Lock-Magnetic-270kg (800mA)	46 m (151 ft)	30 m (98 ft)	20 m (66 ft)	12 m (39 ft)
UA-Lock-Magnetic-540kg (500mA)	80 m (262 ft)	51 m (167 ft)	32 m (105 ft)	20 m (66 ft)
Other locks (1A)	36 m (118 ft)	24 m (79 ft)	15 m (49 ft)	9 m (30 ft)

UniFi Access dveřní mini hub je inteligentní IP kontroler navržený pro správu přístupu k jedním dveřím včetně připojení dvou čteček pomocí PoE portů. Je kompatibilní s širokou škálou elektrických a magnetických zámků, má vstup pro senzor pozice dveří a odchodové tlačítko. Díky napájení přes PoE (802.3bt) je instalace rychlá a bez nutnosti dodatečných napájecích kabelů. Zařízení umožňuje jednoduchou správu uživatelů, návštěvníků i přístupových oprávnění přes platformu UniFi Access Controller. Kompaktní provedení s montáží na DIN lištu usnadňuje integraci do stávajících systémů.

K provozu systému UNIFI ACCESS je vyžadováno jedno z těchto zařízení:

• UniFi Dream Machine Special Edition
• UniFi Dream Machine Pro
• UniFi Cloud Key G2+
• Dream Router
• Dream Machine

Rozhraní Door Hubu Mini

• (3) 10/100/1000 Mbps (2x PoE-Out - 802.3af, 1x PoE-In 802.3bt)
• (1) Relé zámku s podporou 12V napájení a beznapěťových kontaktů
• (2) kontakty - senzor polohy dveří a tlačítko pro otevření dveří

Obsah balení

• UniFi Access Hub
• DIN lišta
• Šroubky

Ubiquiti UniFi Access Door Hub Mini Kompaktní rozbočovač řízení přístupu pro jedny dveře. Umožňuje připojení až dvou přístupových čteček UniFi nebo kamer Protect Camera. * 3× GbE RJ-45 * 1× zámková svorka (přepínatelná na 12 V/ 30 V) * 2× vstup (pro senzor a tlačítko) * Připojení a napájení pomocí PoE++ * UniFi Access: verze 2.5.2 a novější ZÁKLADNÍ SPECIFIKACE Rozhraní: 3× GbE RJ-45 Podpora PoE: ano, 1× PoE++ vstup DC 50 V / 1 A, 2× PoE výstup (dohromady 31 W) Spotřeba: 19 W (50 W při použití PoE výstupů) Výstupy relé: Dry: DC 30 V / 1 A Wet: DC 12 V / 1 A Hmotnost: 190 g Rozměry: 113 × 66 × 27,6 mm

Overview Dimensions 113 x 66 x 27.6 mm (4.4 x 2.6 x 1.1") Supported Doors 1 Input Terminals (1) Door exit request (1) Door position Power Method PoE++ UniFi Application Suite Access Mechanical Weight 190 g (6.7 oz) Enclosure Material Polycarbonate, metal Mounting DIN-rail (Included) Hardware Indoor and Outdoor Use Indoor only Ambient Operating Temperature -10 to 40° C (14 to 104° F) Ambient Operating Humidity 5 to 90% noncondensing Networking Interface (3) GbE RJ45 ports PoE Interface (1) PoE++ input, 50V DC, 1A (2) PoE outputs, total 31W Max. Power Consumption 19W (Without PoE output) 50W (With PoE output) Dry Output Relay 30V DC, 1A Wet Output Relay 12V DC, 1A LEDs W/B Learn More Buttons (1) Factory-reset (1) Dry/Wet switch Recommend Max. Cable Length UA-Lock-Electric (400mA) 24 AWG length: 25 m (82 ft) 22 AWG length: 42 m (138 ft) 20 AWG length: 66 m (217 ft) 18 UACC-Cable-DoorLockRelay length: 100 m (328 ft) UA-Lock-Magnetic-540kg (500mA) 24 AWG length: 12 m (29 ft) 22 AWG length: 20 m (66 ft) 20 AWG length: 30 m (98 ft) 18 UACC-Cable-DoorLockRelay length: 46 m (262 ft) UA-Lock-Magnetic-270kg (800mA) 24 AWG length: 12 m (29 ft) 22 AWG length: 20 m (98 ft) 20 AWG length: 30 m (167 ft) 18 UACC-Cable-DoorLockRelay length: 46 m (151 ft) Other locks (1A) 24 AWG length: 9 m (30 ft) 22 AWG length: 15 m (49 ft) 20 AWG length: 24 m (79 ft) 18 UACC-Cable-DoorLockRelay length: 36 m (118 ft) PoE Cabling Requirements Cat 5e cabling is the minimum performance category recommended. The performance category utilized should match the transmission speed required at the installation site. The minimal conductor gauge permitted to connect between the PSE or power injector and the PD shall be 26 AWG (0.13 mm2 ) for patch cords; 24 AWG (0.21 mm2 ) for horizontal or riser cable. Certifications CE, FCC, IC Document number, and issue date and/or revision level UA-Hub-Door-Mini, V01 Software Management Application Access Software Information The software version can be checked at https://unifi.ui.com

Ubiquiti UniFi Access Door Hub Mini slouží pro ovládání 1 dveří a díky kompaktnímu provedení je vhodný např. do domácností. Je vybaven jedním spínacím kontaktem (nastavitelný 12V / 1A nebo suchý), dvěma digitálními vstupy pro připojení odchodového tlačítka a senzoru polohy dveří a dvěma ethernetovými porty s podporou POE, do kterých můžete zapojit například IP kamery ze série Protect nebo čtečky čipových karet. Klíčové vlastnosti: Kompaktní provedení Ovládání 1 dveří 2 digitální vstupy Napájení pomocí POE++ 2 ethernetové porty s podporou POE (budget 31W) Pro správu je vyžadována aplikace UniFi Access verze 2.5.2 a novější Obsah balení - UniFi Access Hub Door Mini - DIN lišta - 2x vrut s hmoždinkou Technické parametry Konektory a rozhraní Rychlost LAN:(3) 10/100/1000Mbps Napájení Napájení přes PoE:802.3at, 50V DC Typ napájení:PoE Podporované PoE-Out standardy:Pasivní 48V Počet PoE Out portů:2 Max. spotřeba energie [W]:19 Fyzické charakteristiky Provozní teplota [°C]:-10 až 40 Hmotnost [g]:190 Šířka [mm]:66 Výška [mm]:113 Hloubka [mm]:28

Univerzální přístupový modul UA-Hub-Door-Mini od renomovaného výrobce Ubiquiti představuje dokonalé řešení pro správu a řízení přístupu v interiérech. Tento elegantně navržený modul je vybaven třemi porty GbE RJ45 a podporuje technologii PoE++, což mu umožňuje snadno se integrovát s existujícími systémy. Maximální příkon zařízení dosahuje 50 W s PoE výstupem, což napomáhá efektivnímu a spolehlivému výkonu.

UA-Hub-Door-Mini byl navržen pro použití ve vysoce požadovaných prostředích s teplotním rozsahem od -10 do 40° C a relativní vlhkostí až 90%. Díky tomu je ideální pro široké spektrum aplikací v oblasti zabezpečení a kontroly přístupu. Tento model rovněž obsahuje digitální vstupy pro detektory, což zajišťuje flexibilitu a přizpůsobivost potřebám zákazníků.

Certifikace CE, FCC, IC a kompatibilita se softwarem UniFi Access (verze 2.5.2 a vyšší) dělají z UA-Hub-Door-Mini spolehlivou volbu pro moderní systémy zabezpečení. Využití vysoce kvalitních materiálů, jako je polykarbonát a kov, zajišťuje dlouhou životnost a odolnost, což je klíčovým prvkem pro zařízení určená k zajištění vysoké úrovně bezpečnosti.
