Ubiquiti UA-G3-SK-Pro, UniFi G3 Starter Kit Proffesional

UniFi Access G3 Starter Kit professional je profi startovací sada komponentů k instalaci přístupového systému UniFi Access. Sada je kompatibilní s většinou elektrických zámků, magnetických zámků a s celou řadou 12V příslušenstvím jako jsou pohybové senzory, tlačítka a alarmy. Instalace celého ekosystému je velmi rychlá, snadná a nabízí jednoduchou správu uživatelů, návštěvníků, plánů a úrovní či oprávnění přístupů přes UniFi Access Controller. Sada je napájena přes PoE, které není součástí dodávky.

Ukázkové schéma zapojení s G3 profesionálním starter kitem.

UniFi Access controller management - správa uživatelů / rolí /oprávnění / statistiky.

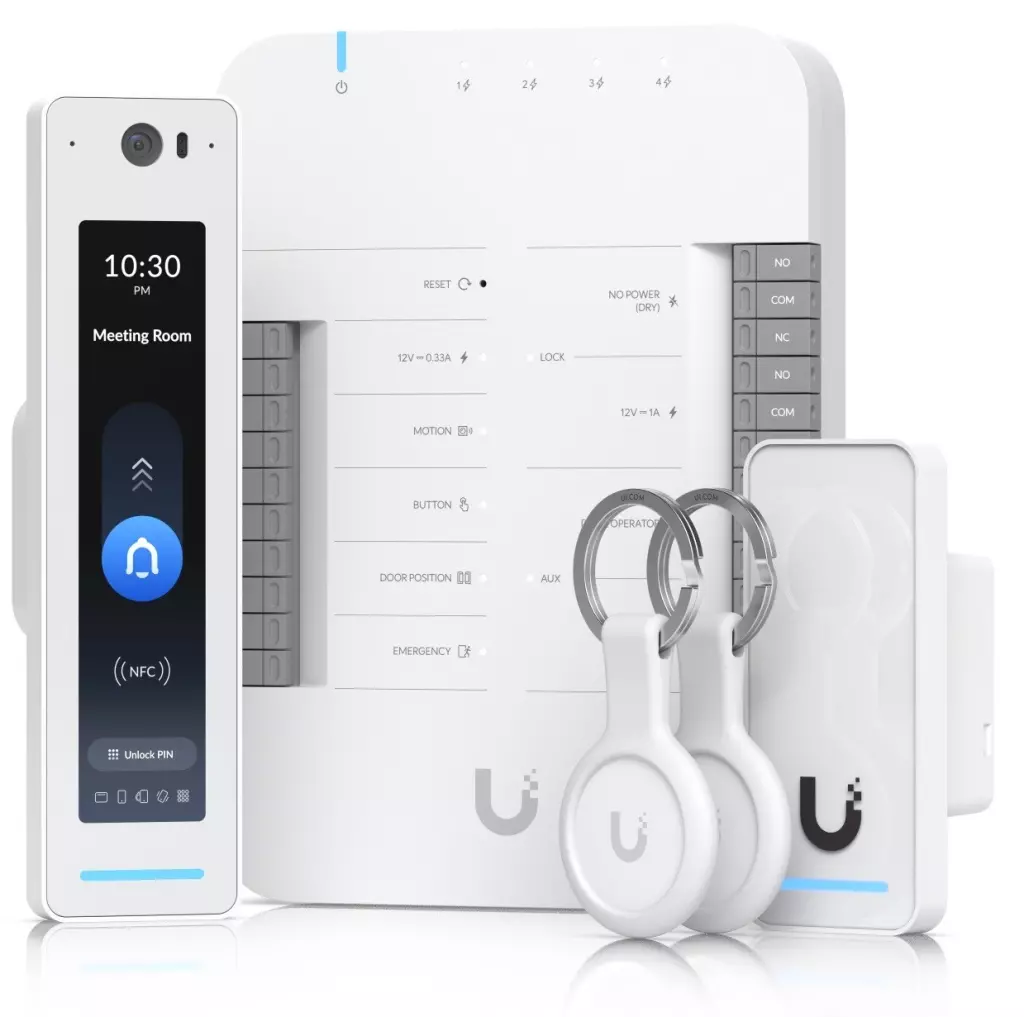

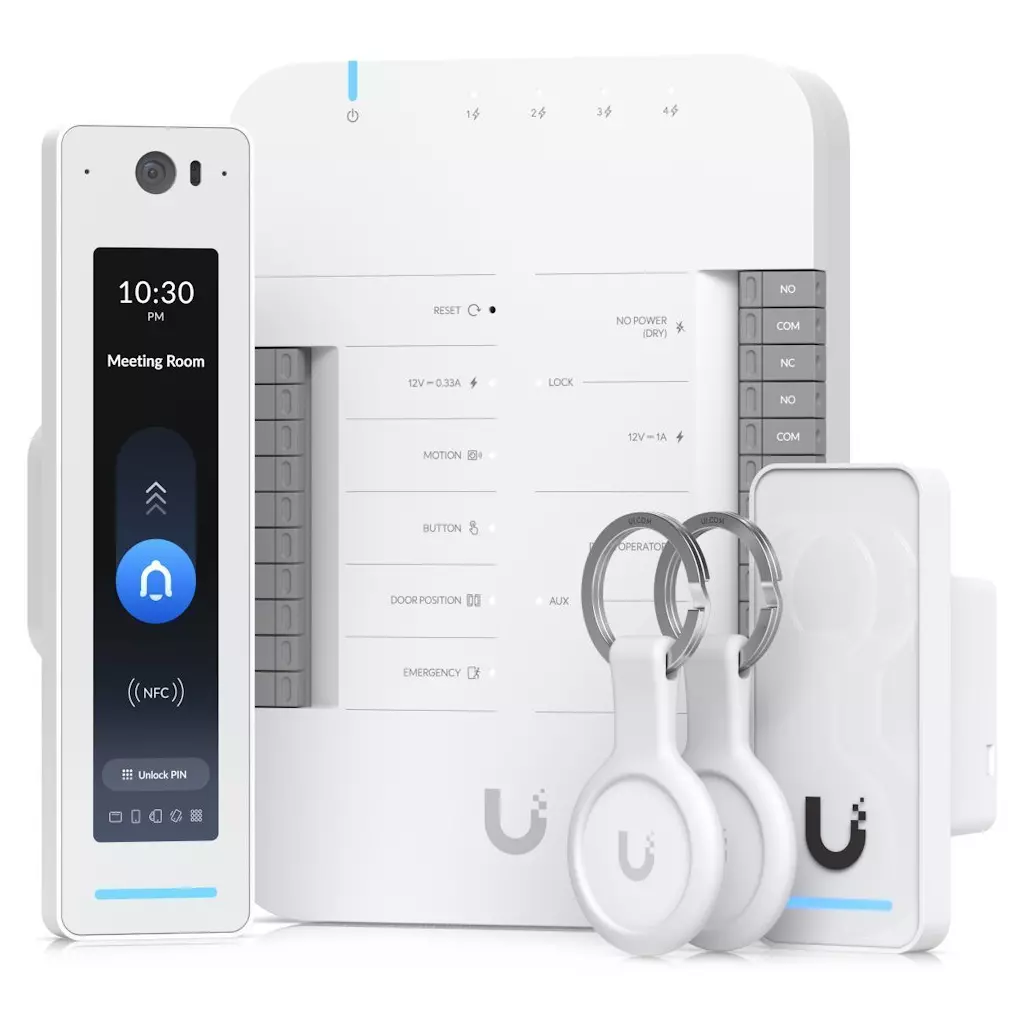

Obsah balení

• (1) UniFi Access Door Hub (rozbočovač / kontroler)
• (1) UniFi Access Reader G3 Professional (čtečka + displej)
• (1) UniFi Access Reader G3 (čtečka)
• (2) UniFi Access Pocket Keyfob (přístupová klíčenka)

Ubiquiti UniFi Access G3 Starter Kit Pro

Startovací sada, která poskytuje kompletní ovládání vstupu a výstupu pro jedny dveře se dvěma čtečkami a podporou Apple Touch Pass.

Obsah startovací sady: 1× UA-Hub-Door (rozbočovač/kontroler) 1× Ubiquiti UniFi Access Reader G3 Pro (přístupová čtečka) 1× Ubiquiti UniFi Access Reader G3 (přístupová čtečka) 2× Identifikační čip UA-Pocket (identifikační/přístupová karta)

ZÁKLADNÍ SPECIFIKACE

UA-Hub-Door Montáž: DIN, na stěnu Rozhraní: 5× GbE RJ-45, 2× výstup pro zámek, 2× AUX výstup, 4× digitální vstup (pro senzory a tlačítka), 1× výstup DC 12 V/ 0,33A Napájení: PoE++ 802.3bt, max. příkon 50 W Hmotnost: 363 g Rozměry: 174,9 × 126 × 32,9 mm

UA-G3-Pro-W Montáž: na zeď Rozhraní: 1× GbE RJ-45, Bluetooth 4.2, NFC (13,56 MHz, Mifare) Standardy: ISO/IEC 14443A / 14443B / 15693 / 18092 (Ecma 340) Technologie:

Rozlišení kamery: 12 Mpx (4000 × 3000 při 30 fps) Napájení: PoE, 48 V DC, max. příkon 6 W Krytí: IP55 Hmotnost: 136 g Rozměry: 160 × 40,55 × 40,4 mm Barva: bílá

UA-G3-W Montáž: zápustná Rozhraní: 1× 10/100 Mbps RJ-45, Bluetooth 4.1, NFC (13,56 MHz, Mifare) Standardy: ISO/IEC 14443A / 14443B / 15693 / 18092 (Ecma 340) Technologie:

Napájení: PoE, 48 V DC, max. příkon 5 W Krytí: IP55 Hmotnost: 82 g Rozměry: 93 × 40 × 36,5 mm Barva: bílá

UA-Pocket RFID standard: 13,56 MHz Rozměry: 84 × 39 × 7,4 mm Hmotnost: 16 g Barva: bílá

---

Manuál (montážní návod): dl.ui.com/qig/ua-g3-sk-pro

Ubiquiti UniFi Access G3 Starter Kit Pro Startovací sada, která poskytuje kompletní ovládání vstupu a výstupu pro jedny dveře se dvěma čtečkami a podporou Apple Touch Pass. Obsah startovací sady: * 1× UA-Hub-Door (rozbočovač/kontroler) * 1× Ubiquiti UniFi Access Reader G3 Pro (přístupová čtečka) * 1× Ubiquiti UniFi Access Reader G3 (přístupová čtečka) * 2× Identifikační čip UA-Pocket (identifikační/přístupová karta) ZÁKLADNÍ SPECIFIKACE 1) UA-Hub-Door Montáž: DIN, na stěnu Rozhraní: 5× GbE RJ-45, 2× výstup pro zámek, 2× AUX výstup, 4× digitální vstup (pro senzory a tlačítka), 1× výstup DC 12 V/ 0,33A Napájení: PoE++ 802.3bt, max. příkon 50 W Hmotnost: 363 g Rozměry: 174,9 × 126 × 32,9 mm 2) UA-G3-Pro-W Montáž: na zeď Rozhraní: 1× GbE RJ-45, Bluetooth 4.2, NFC (13,56 MHz, Mifare) Standardy: ISO/IEC 14443A / 14443B / 15693 / 18092 (Ecma 340) Technologie: - MIFARE Classic / MIFARE DESFIRE - Sony FeliCa (pouze ID) - NFC forum tagy T1T, T2T, T3T, T4T and T5T - ECP 2.0 Rozlišení kamery: 12 Mpx (4000 × 3000 při 30 fps) Napájení: PoE, 48 V DC, max. příkon 6 W Krytí: IP55 Hmotnost: 136 g Rozměry: 160 × 40,55 × 40,4 mm Barva: bílá 3) UA-G3-W Montáž: zápustná Rozhraní: 1× 10/100 Mbps RJ-45, Bluetooth 4.1, NFC (13,56 MHz, Mifare) Standardy: ISO/IEC 14443A / 14443B / 15693 / 18092 (Ecma 340) Technologie: - MIFARE Classic / MIFARE DESFIRE - Sony FeliCa (pouze ID) - NFC Forum tags T1T, T2T, T3T, T4T a T5T - ECP 2.0 Napájení: PoE, 48 V DC, max. příkon 5 W Krytí: IP55 Hmotnost: 82 g Rozměry: 93 × 40 × 36,5 mm Barva: bílá 4) UA-Pocket (čip, 2x) RFID standard: 13,56 MHz Rozměry: 84 × 39 × 7,4 mm Hmotnost: 16 g Barva: bílá

Overview In the Box (1) Door Hub (1) G3 Reader Pro (1) G3 Reader (2) Pocket Keyfobs 10 free 1-year Apple Touch Passes included Learn More Door Hub Dimensions 174.9 x 126 x 32.9 mm (6.9 x 5 x 1.3") Supported Doors 1 Input Terminals (2) Door exit request (1) Door position (1) Emergency Power Method PoE++ UL 294 Power-limited Class 2 PSU UL 60950-1/62368-1 LPS/PS2 PSU Weight 363 g (12.8 oz) Enclosure Material Polycarbonate Mount Material Polycarbonate Mounting DIN-rail (Included) Ambient Operating Temperature 0 to 40° C (32 to 104° F) Ambient Operating Humidity 5 to 95% noncondensing Networking Interface (5) 10/100/1000 Base-T PoE Interface (1) PoE++ input, 50V DC, 1A (4) PoE outputs, 50V DC, 15.4W per port (Max. 28W aggregated) Max. Power Consumption 30W (Without PoE output) 50W (With PoE output) Digital Input Request to exit, request to enter, remote release, door position sensor Dry Output Relay Lock: 30V DC, 1A Aux: 30V DC, 1A Powered Output Relay Lock: 12V DC, 1A Aux: 12V DC, 0.33A 12V DC, 0.33A LEDs White/blue Learn More Button (1) Factory-reset Recommend Max. Cable Length UA-Lock-Electric (400mA) 24 AWG length: 25 m (82 ft) 22 AWG length: 42 m (138 ft) 20 AWG length: 66 m (217 ft) 18 UACC-Cable-DoorLockRelay length: 100 m (328 ft) UA-Lock-Magnetic-540kg (500mA) 24 AWG length: 20 m (66 ft) 22 AWG length: 32 m (105 ft) 20 AWG length: 51 m (167 ft) 18 UACC-Cable-DoorLockRelay length: 80 m (262 ft) UA-Lock-Magnetic-270kg (800mA) 24 AWG length: 12 m (29 ft) 22 AWG length: 20 m (98 ft) 20 AWG length: 30 m (167 ft) 18 UACC-Cable-DoorLockRelay length: 46 m (151 ft) Other locks (1A) 24 AWG length: 9 m (30 ft) 22 AWG length: 15 m (49 ft) 20 AWG length: 24 m (79 ft) 18 UACC-Cable-DoorLockRelay length: 36 m (118 ft) PoE Cabling Requirements Cat 5e cabling is the minimum performance category recommended. The performance category utilized should match the transmission speed required at the installation site. The minimal conductor gauge permitted to connect between the PSE or power injector and the PD shall be 26 AWG (0.13 mm2 ) for patch cords; 24 AWG (0.21 mm2 ) for horizontal or riser cable. UL 294 Level Destructive attack: Level I Line security: Level I Endurance: Level I Standby power: Level I UL 294 Statement Compliance with IEEE 802.3 (at or af) specifications was not verified as part of UL 294. The equipment is intended to comply with the section of the National Electrical Code, ANSI/NFPA 70, Article 725.121, Power Sources for Class 2 and Class 3 Circuits. CAN/ULC-60839-11-1 Grade Grade assignment: 1 Certifications CE, FCC, IC, UL 294, CAN/ULC-60839-11-1 Document number, and issue date and/or revision level UA-Hub-Door002, V01 UniFi Application Suite Access Software Information The software version can be checked at https://unifi.ui.com G3 Reader Pro Dimensions 160 x 40.4 x 40.55 mm (6.3 x 1.59 x 1.6") Integrated Camera Yes NFC Card & Keyfob Access Yes PIN Access Yes Apple Touch Pass Yes Mobile Unlock Yes Two-Way Intercom & Doorbell Access Yes Weatherproofing IP55 Weight 136 g (4.8 oz) Enclosure Material Polycarbonate, glass Mount Material Aluminum alloy Mounting Wall, gang-box mount (Included) Angle mount, junction box (Optional) Indoor and Outdoor Use Yes Ambient Operating Temperature Device: -30 to 45° C (-22 to 113° F) Display: -10 to 45° C (14 to 113° F) Ambient Operating Humidity 5 to 90% noncondensing Networking Interface (1) GbE RJ45 port Connectivity BLE 4.2 NFC Power Method PoE UL 294 Power-limited Class 2 PSU UL 60950-1/62368-1 LPS/PS2 PSU Max. Power Consumption 6W Supported Voltage Range 48V DC ESD/EMP Protection Air: ±15kV, contact: ±8kV Sensors Proximity sensor Display 120 mm (4.7") diagonal Touch Screen Technology Capacitive touch Display Luminance 480 nits (Typical) Screen Orientation Portrait Resolution 1280 x 286 px Microphone Yes Speaker (1) 4 ohm, 1.5W LEDs R/G/B/W/Amber Learn More Button (1) Factory-reset NFC Frequency 13.56 MHz NFC Read Range < 30 mm (1.18'') NFC Technology ISO/IEC 14443A / 14443B / 15693 / 18092 (Ecma 340) MIFARE Classic / MIFARE DESFIRE Sony FeliCa™ (ID only) NFC Forum tags T1T, T2T, T3T, T4T and T5T ECP 2.0 PoE Cabling Requirements Cat 5e cabling is the minimum performance category recommended. The performance category utilized should match the transmission speed required at the installation site. The minimal conductor gauge permitted to connect between the PSE or power injector and the PD shall be 26 AWG (0.13 mm2 ) for patch cords; 24 AWG (0.21 mm2 ) for horizontal or riser cable. UL 294 Level Destructive attack: Level I Line security: Level I Endurance: Level I Standby power: Level I UL 294 Statement Compliance with IEEE 802.3 specifications was not verified as part of UL 294. The equipment is intended to comply with the section of the National Electrical Code, ANSI/NFPA 70, Article 725.121, Power Sources for Class 2 and Class 3 Circuits. CAN/ULC-60839-11-1 Grade Grade assignment: I Certifications CE, FCC, IC,UL 294, CAN/ULC-60839-11-1 Document number, and issue date and/or revision level UA-G3-Pro-W/UA-G3-Pro-B, V01 UniFi Application Suite Access Software Information The software version can be checked at https://unifi.ui.com G3 Reader Dimensions 93 x 40 x 36.5 mm (3.7 x 1.6 x 1.4") NFC Card & Keyfob Access Yes Apple Touch Pass Yes Mobile Unlock Yes Handwave Request to Exit Yes Weatherproofing IP55 Weight 82 g (2.9 oz) Enclosure Material Polycarbonate, glass Mount Material Aluminum alloy Mounting In-wall, gang box (Included) Junction box (Optional) Indoor and Outdoor Use Yes Ambient Operating Temperature -30 to 45° C (-22 to 113° F) Ambient Operating Humidity 5 to 90% noncondensing Networking Interface (1) 10/100 MbE RJ45 port Connectivity BLE 4.1 NFC Power Method PoE UL 294 Power-limited Class 2 PSU UL 60950-1/62368-1 LPS/PS2 PSU Max. Power Consumption 5W Supported Voltage Range 48V DC ESD/EMP Protection Air: ±15kV, contact: ±8kV Sensors Proximity sensor Speaker (1) 8 ohm, 0.7W LEDs R/G/B/W Learn More Button (1) Factory-reset NFC Frequency 13.56 MHz NFC Read Range < 30 mm (1.18'') NFC Technology ISO/IEC 14443A / 14443B / 15693 / 18092 (Ecma 340) MIFARE Classic / MIFARE DESFIRE Sony FeliCa™ (ID only) NFC Forum tags T1T, T2T, T3T, T4T and T5T ECP 2.0 PoE Cabling Requirements Cat 5e cabling is the minimum performance category recommended. The performance category utilized should match the transmission speed required at the installation site. The minimal conductor gauge permitted to connect between the PSE or power injector and the PD shall be 26 AWG (0.13 mm2 ) for patch cords; 24 AWG (0.21 mm2 ) for horizontal or riser cable. UL 294 Level Destructive attack: Level I Line security: Level I Endurance: Level I Standby power: Level I UL 294 Statement Compliance with IEEE 802.3 specifications was not verified as part of UL 294. The equipment is intended to comply with the section of the National Electrical Code, ANSI/NFPA 70, Article 725.121, Power Sources for Class 2 and Class 3 Circuits. CAN/ULC-60839-11-1 Grade Grade assignment: I Certifications CE, FCC, IC, UL 294, CAN/ULC-60839-11-1 Document number, and issue date and/or revision level UA-G3, V01 UniFi Application Suite Access Software Information The software version can be checked at https://unifi.ui.com Pocket Keyfob Dimensions 84 x 39 x 7.4 mm (3.3 x 1.5 x 0.29") Weight 16 g (0.56 oz) Enclosure Material Polycarbonate, stainless steel, silicone rubber Weatherproofing IP54 Ambient Operating Humidity 10 to 90% noncondensing Ambient Operating Temperature -10 to 45° C (14 to 113° F) NFC Frequency 13.56 MHz NFC Technology ISO/IEC 14443 Type A MIFARE DESFire EV3 4K UniFi Access Proprietary Security Protocol Certification CE

UniFi Access G3 Starter Kit professional je profi startovací sada komponentů k instalaci přístupového systému UniFi Access. Sada je kompatibilní s většinou elektrických zámků, magnetických zámků a s celou řadou 12V příslušenstvím jako jsou pohybové senzory, tlačítka a alarmy. Instalace celého ekosystému je velmi rychlá, snadná a nabízí jednoduchou správu uživatelů, návštěvníků, plánů a úrovní či oprávnění přístupů přes UniFi Access Controller. Sada je napájena přes PoE, které není součástí dodávky. Obsah balení (1) UniFi Access Door Hub (rozbočovač / kontroler) (1) UniFi Access Reader G3 Professional (čtečka + displej) (1) UniFi Access Reader G3 (čtečka) (2) UniFi Access Pocket Keyfob (přístupová klíčenka) Technické parametry Konektory a rozhraní Rychlost LAN: (5) 10/100/1000Mbps Napájení Napájení přes PoE: 802.3bt Typ napájení: PoE Podporované PoE-Out standardy: Pasivní 48V Počet PoE Out portů: 4 Max. spotřeba energie [W]: 30 Fyzické charakteristiky Provozní teplota [°C]: 0 až 40 Hmotnost [g]: 363 Šířka [mm]: 126 Výška [mm]: 175 Hloubka [mm]: 33
