Ubiquiti UA-G2-SK-Pro - Access G2 Starter Kit Professional

Technical Specifications UA-Hub-Door Mechanical Enclosure material Polycarbonate Mounting material Polycarbonate Weight 363 g (12.8 oz) Dimensions 174.9 x 126 x 32.9 mm (6.9 x 5 x 1.3") Hardware Networking interface (5) 10/100/1000 Base-T Max. power consumption Without PoE output: 30W With PoE output: 50W PoE output PoE passthrough, (4) PoE, 50V DC, total 20W LEDs System: white/blue Output relays: white Digital input Request to exit/request to enter/remote release/door position sensor Dry output relay Lock: 30V DC, 1A Aux: 30V DC, 1A Powered output relay Lock: 12V DC, 1A Aux: 12V DC, 0.33A 12V DC, 0.33A Operating environment Indoor use only Operating temperature 0 to 40° C (32 to 104° F) Operating humidity 5 to 95% noncondensing Software information The software version of a product can be checked in https://unifi.ui.com UL 294 level Destructive attack: Level I Line security: Level I Endurance: Level I Standby power: Level I UL 294 statement Compliance with IEEE 802.3 (at or af) specifications was not verified as part of UL 294. The equipment is intended to comply with the section of the National Electrical Code, ANSI/NFPA 70, Article 725.121, Power Sources for Class 2 and Class 3 Circuits. CAN/ULC-60839-11-1 Grade Grade assignment: 1 Certifications CE, FCC, IC, UL 294, CAN/ULC-60839-11-1 Document number, and issue date and/or revision level UA-Hub-Door002, V01 Power method PoE++ UL 294 Power-limited Class 2 PSU UL 60950/62368 LPS/PS2 PSU PoE input 50V DC, 1A Button (1) Factory-reset Wiring Information Typical installation (Shielded) DC power input Belden 8750 18 AWG 2 conductor (30.5 m/100 ft) Door position switch Belden 8750 18 AWG 2 conductor (152.5 m/500 ft) Request to exit Belden 8750 18 AWG 2 (152.5 m/500 ft) PoE cabling requirements The minimal conductor gauge permitted to connect between the PSE or power injector and the PD shall be 24 AWG (0.21 mm2) for horizontal or riser cable. Wiring gauge requirements (AWG) Total length to device Output load current at 12V DC 100mA 250mA 500mA 1A 6.1 m (20 ft) 22 22 22 18 15.2 m (50 ft) 22 22 22 18 30.5 m (100 ft) 22 22 18 18 LEDs PoE in Steady blue: Adopted/device is ready Steady white: Pending adoption Blinking white/blue: Upgrading firmware PoE out Off: Not connected or no data link Steady blue: Connected and data link on UA-G2-Pro Mechanical Dimensions 160 x 40.4 x 40.55 mm (6.3 x 1.59 x 1.6") Weight 136 g (4.8 oz) Enclosure material Polycarbonate, glass Mount material Aluminum alloy Mounting Wall, gang box Weatherproofing IP55 Hardware Networking interface (1) 10/100/1,000 MbE RJ45 port Connectivity BLE 4.2 NFC Power method PoE Supported voltage range 48V DC Max. power consumption 6W ESD/EMP protection Air: ±15kV, contact: ±8kV Sensor ToF sensor Camera 4000 x 3000, 12 MP, 30 FPS Microphone Yes Speaker (1) 4 ohm, 1.5W LEDs R/G/B/W Flash Button (1) Factory-reset NFC frequency 13.56 MHz NFC read range < 30 mm NFC standards ISO 14443A, 14443B, 15693 NFC technology NFC Tag 1,2,3,4,5 MIFARE Classic MIFAREPlus MIFARE Ultralight MIFARE DESFire Operating temperature -10 to 40° C (14 to 104° F) Operating humidity 5 to 90% noncondensing Certifications CE, FCC, IC UA-G2 Mechanical Dimensions 93 x 40 x 36.5 mm (3.7 x 1.6 x 1.4") Weight 82 g (2.9 oz) Enclosure material Polycarbonate, glass Mounting In wall, gang box Weatherproofing IP55 Hardware Networking interface (1) 10/100 MbE RJ45 port Connectivity BLE 4.1 Power method PoE Supported voltage range 48V DC Max. power consumption 5W ESD/EMP protection Air: ±15kV, contact: ±8kV Sensors Proximity sensor Speaker (1) 8 ohm, 0.7W LEDs R/G/B/W Button (1) Factory-reset NFC frequency 13.56 MHz NFC read range < 30 mm NFC standards ISO 14443A, 14443B, 15693 NFC technology NFC Tag 1,2,3,4,5 MIFARE Classic MIFAREPlus MIFARE Ultralight MIFARE DESFire Operating temperature -30 to 45° C (-22 to 113° F) Operating humidity 5 to 90% noncondensing Certifications CE, FCC, IC UA-Pocket Mechanical Dimensions 84 x 39 x 7.4 mm (3.3 x 1.5 x 0.29") Weight 16 g (0.56 oz) Enclosure material Polycarbonate, stainless steel Weatherproofing IP54 Hardware NFC frequency 13.56 MHz NFC technology ISO/IEC 14443 Type A MIFARE DESFire EV3 4K UniFi Access Proprietary Security Protocol Operating temperature -10 to 45° C (14 to 113° F) Operating humidity 10 to 90% noncondensing Certification CE

Model: Access G2 Starter Kit Professional UA-G2-Pro Drátový datový přenos: 10/100/1000 Base-T Kamera: 4000 x 3000, 12 MP, 30 FPS Konektory: 1x RJ-45 Bluetooth v4.2: Ano NFC: Ano PoE: Ano Napájení: 6 W Rozměry: 160 x 40.4 x 40.55 mm Hmotnost: 136 g UA-Hub-Door Drátový datový přenos: 10/100/1000 Base-T Konektory: 5x RJ-45 PoE: Ano Napájení: 50 W Rozměry: 174.9 x 126 x 32.9 mm Hmotnost: 363g UA-Pocket Rozměry: 84 x 39 x 7.4 mm Hmotnost: 16 g

Ubiquiti UniFi Access G2 Starter Kit Professional

Kompletní startovní sada se vším, co potřebujete k systému kontroly přístupu UniFi Access G2. Set splňuje certifikace CE, FCC, IC, UL 294 a CAN/ULC-60839-11-1 (Třída 1).

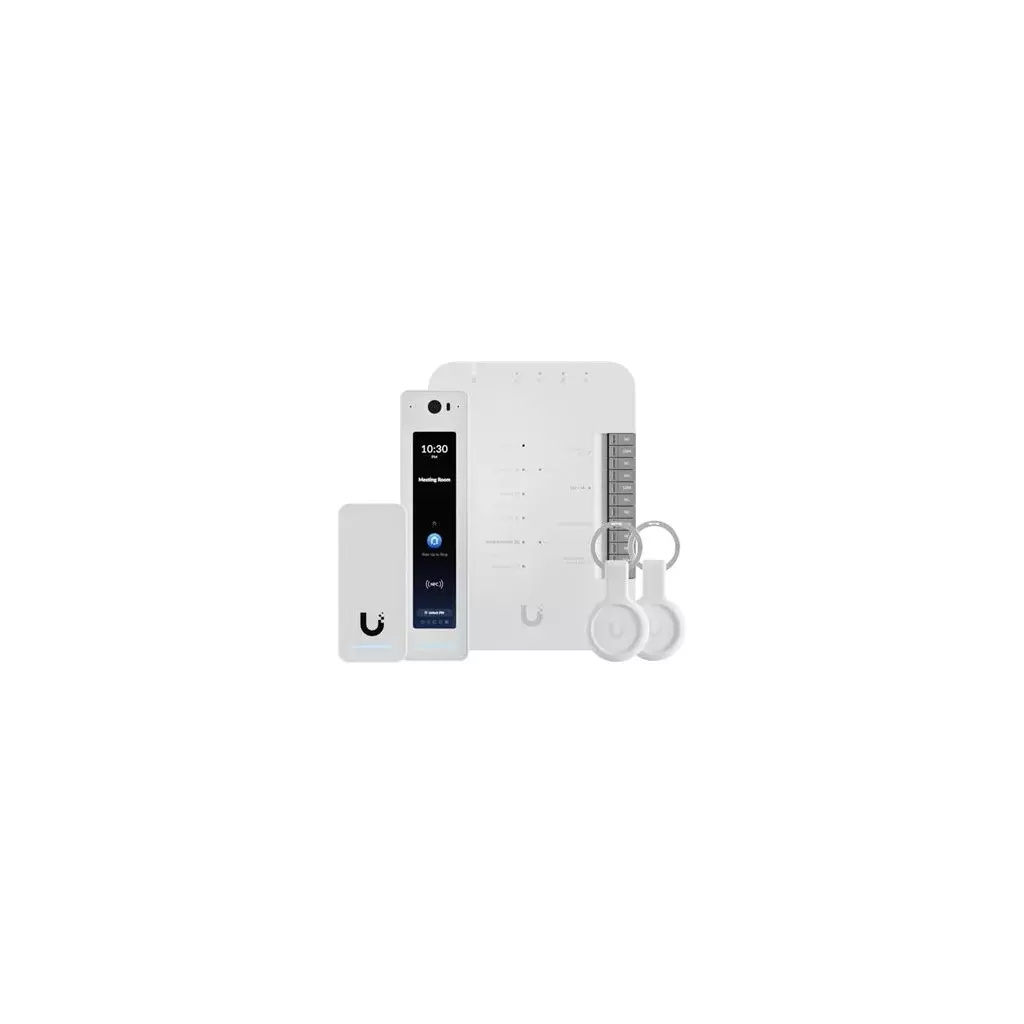

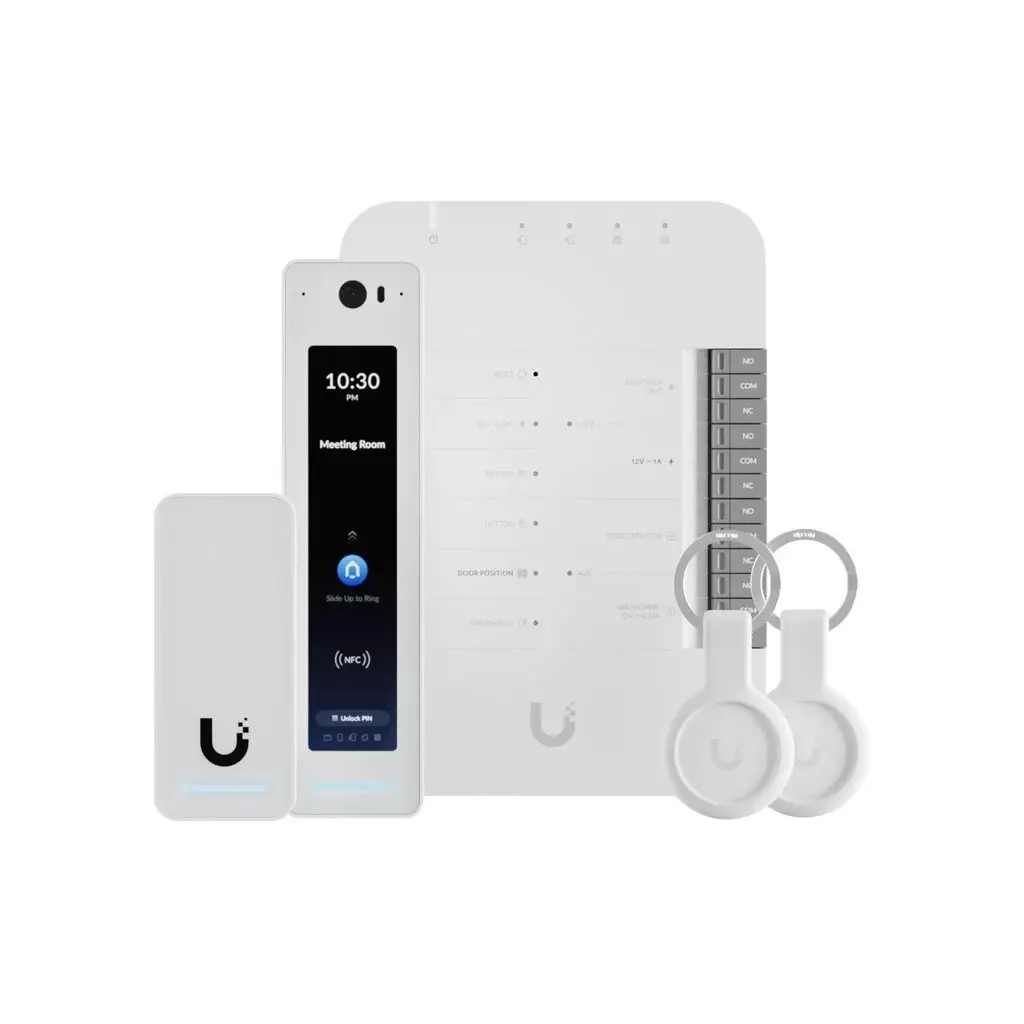

Obsah startovací sady: 1× UniFi Access Hub Door (rozbočovač/kontroler) 1× Ubiquiti UniFi Access Reader G2 (přístupová čtečka) 1× Ubiquiti UniFi Access Reader G2 Pro (přístupová čtečka, kamera, dotykový displej) 2× Ubiquiti UniFi Access Pocket Keyfob (identifikační čip, klíčenka)

Volitelné příslušenství: UniFi Access Card - identifikační/přístupová karta UniFi Access Rescue KeySwitch (UA-Rescue) - nouzový/záchranný spínač

• Integrace s UniFi Access systémem
• Vzdálená správa zařízení Access pomocí jednoho přehledného rozhraní
• Nastavení zásad, plánů, oprávnění pro přístup atd.
• Kompletní správa uživatelů, nastavení jejich rolí, přiřazování NFC karet a identifikačních čipů, statistiky, kontrolní výpisy/protokoly atd.

ZÁKLADNÍ SPECIFIKACE

UniFi Access Hub Door Montáž: DIN Síťové rozhraní: 5× GbE RJ-45 Napájení: PoE++ 802.3bt, max. příkon 50 W (30 W bez PoE) Hmotnost: 363 g Rozměry: 174,9 × 126 × 32,9 mm

Ubiquiti UniFi Access Reader G2 Montáž: přímo na zeď Rozhraní: 1× 10/100 Mbps RJ-45, Bluetooth 4.1, NFC (13,56 MHz, Mifare) Standardy: ISO 14443A, 14443B, 15693 Technologie: Napájení: PoE 802.3af, max. příkon 5 W Krytí: IP55 Hmotnost: 82 g Rozměry: 93 × 40 × 36,5 mm Ubiquiti UniFi Access Reader G2 Pro Montáž: přímo na zeď Rozhraní: 1× 10/100/1000 Mbps RJ-45, Bluetooth 4.2, NFC (13,56 MHz, Mifare) Standardy: ISO 14443A, 14443B, 15693 Technologie: Rozlišení kamery: 12 Mpx (4000 × 3000 při 30 fps) Napájení: PoE 802.3af, max. příkon 6 W Krytí: IP55 Hmotnost: 136 g Rozměry: 160 × 40,55 × 40,4 mm Ubiquiti UniFi Access Pocket Keyfob RFID standard: 13,56 MHz Rozměry: 84 × 39 × 7,4 mm Hmotnost: 16 g Barva: bílá

---

Manuál [EN] https://dl.ui.com/qig/ua-g2-sk-pro

---

Informace o zapojení
Požadavky na průřez vodičů (AWG)	Výstupní zátěžový proud při 12 V (DC)
Celková délka k zařízení	100mA	250mA	500mA	1A
6,1 m (20 ft)	22	22	22	18
15,2 m (50 ft)	22	22	22	18
30,5 m (100 ft)	22	22	18	18
Doporučujeme použí kabel UACC-Cable-DoorLockRelay (18 AWG).



Požadavky na kabeláž PoE Minimální povolený průřez vodiče pro propojení mezi PSE nebo napájecím injektorem a PD musí být 24 AWG (0,21 mm²) pro horizontální nebo stoupací kabel.

---

---

---

UniFi Access G2 Starter Kit professional je profi startovací sada komponentů k instalaci přístupového systému UniFi Access. Sada je kompatibilní s většinou elektrických zámků, magnetických zámků a s celou řadou 12V příslušenstvím jako jsou pohybové senzory, tlačítka a alarmy. Instalace celého ekosystému je velmi rychlá, snadná a nabízí jednoduchou správu uživatelů, návštěvníků, plánů a úrovní či oprávnění přístupů přes UniFi Access Controller. Sada je napájena přes PoE, které není součástí dodávky. UniFi Access G2 Starter kit professional Ukázkové schéma zapojení s G2 profesionálním starter kitem. UniFi Access G2 Starter kit professional UniFi Access controller management - správa uživatelů / rolí /oprávnění / statistiky. Poznámka: k provozu systému UniFi Access je vyžadováno zařízení UniFi Dream Machine Pro. Obsah balení 1x UniFi Access Door Hub (rozbočovač / kontroler) 1x UniFi Access Reader G2 Professional (čtečka + displej) 1x UniFi Access Reader G2 (čtečka) 2x UniFi Access Pocket Keyfob (přístupová klíčenka)

Zařízení pro řízení přístupu - kabelové

UniFi Access G2 Starter Kit professional je profi startovací sada komponentů k instalaci přístupového systému UniFi Access. Sada je kompatibilní s většinou elektrických zámků, magnetických zámků a s celou řadou 12V příslušenstvím jako jsou pohybové senzory, tlačítka a alarmy. Instalace celého ekosystému je velmi rychlá, snadná a nabízí jednoduchou správu uživatelů, návštěvníků, plánů a úrovní či oprávnění přístupů přes UniFi Access Controller. Sada je napájena přes PoE, které není součástí dodávky. Poznámka: k provozu systému UniFi Access je vyžadováno zařízení UniFi Dream Machine Pro. Obsah balení 1x UniFi Access Door Hub (rozbočovač / kontroler) 1x UniFi Access Reader G2 Professional (čtečka + displej) 1x UniFi Access Reader G2 (čtečka) 2x UniFi Access Pocket Keyfob (přístupová klíčenka)

UniFi Access G2 Starter Kit professional je profi startovací sada komponentů k instalaci přístupového systému UniFi Access. Sada je kompatibilní s většinou elektrických zámků, magnetických zámků a s celou řadou 12V příslušenstvím jako jsou pohybové senzory, tlačítka a alarmy. Instalace celého ekosystému je velmi rychlá, snadná a nabízí jednoduchou správu uživatelů, návštěvníků, plánů a úrovní či oprávnění přístupů přes UniFi Access Controller. Sada je napájena přes PoE, které není součástí dodávky.

Ukázkové schéma zapojení s G2 profesionálním starter kitem.

UniFi Access controller management - správa uživatelů / rolí /oprávnění / statistiky.

Poznámka: k provozu systému UniFi Access je vyžadováno zařízení UniFi Dream Machine Pro.

Obsah balení

• (1) UniFi Access Door Hub (rozbočovač / kontroler)
• (1) UniFi Access Reader G2 Professional (čtečka + displej)
• (1) UniFi Access Reader G2 (čtečka)
• (2) UniFi Access Pocket Keyfob (přístupová klíčenka)

UniFi Access G2 Starter Kit professional je profi startovací sada komponentů k instalaci přístupového systému UniFi Access. Sada je kompatibilní s většinou elektrických zámků, magnetických zámků a s celou řadou 12V příslušenství jako jsou pohybové senzory, tlačítka a alarmy. Instalace celého systému je velmi rychlá, snadná a nabízí jednoduchou správu uživatelů, návštěvníků, plánů a úrovní, či oprávnění přístupů přes UniFi Access Controller. Sada je napájena přes PoE, které není součástí dodávky.

Ukázkové schéma zapojení s G2 profesionálním starter kitem.

UniFi Access controller management - správa uživatelů / rolí /oprávnění / statistiky.

Poznámka: k provozu systému UniFi Access je vyžadováno zařízení UniFi Dream Machine Pro.

Obsah balení

• (1) UniFi Access Door Hub (rozbočovač / kontroler)
• (1) UniFi Access Reader G2 Professional (čtečka + displej)
• (1) UniFi Access Reader G2 (čtečka)
• (2) UniFi Access Pocket Keyfob (přístupová klíčenka)

Ubiquiti G2 Starter Kit Professional. Základní materiál: Polykarbonát (PC), Barva: Stříbrná. Typ zdroje: PoE
