Teltonika TSW304 Switch na DIN Lištu

ETHERNETOVÝ PŘEPÍNAČ NA DIN LIŠTU TSW304 je nejmenší ethernetový Switch v portfoliu Teltonika Networks, vyrobený s ohledem na průmyslové aplikace. Toto ultra malé zařízení je dodáváno s integrovanou možností montáže na DIN lištu a snadno si najde své místo v jakékoli serverové skříni. Díky odolnému designu a nárazuvzdornému krytu je ideální i pro ta nejnáročnější průmyslová prostředí. Hlavní výhody: MONTÁŽ Integrovaný držák na DIN lištu a možnosti povrchové montáže KOMPAKTNÍ Rozměry 102 x 25 x 81,5 mm GIGABITOVÝ ETHERNET 4 x Gigabit Ethernet s rychlostí až 1000 Mbps 7-57 V Široká škála podporovaných napájecích napětí Technická specifikace SÍŤ ETHERNET ETH: 4 x ETH porty, 10/100/1000 Mbps, podporuje automatickou výhybku MDI/MDIX Standardy řady IEEE 802.3: 802.3i, 802.3u, 802.3ab, 802.3x, 802.3az VÝKON Šířka pásma (neblokující): 8 Gb/s Vyrovnávací paměť: 128 KB Velikost tabulky MAC adres: 2K vstupů Podpora jumbo rámu: 9216 bajtů Zdroj Konektor: 2kolíková průmyslová DC zásuvka Rozsah vstupního napětí: 7 - 57 V DC; 9 - 40 V AC PoE (pasivní): Možnost napájení přes porty ETH1, není kompatibilní se standardy IEEE802.3af, 802.3at a 802.3bt, mód B, 9 - 30 VDC Spotřeba energie: Nečinnost: 0,26 W / Max: 1,44 W FYZICKÁ ROZHRANÍ Síť ethernet: 4 x porty RJ45, 10/100/1000 Mbps Stavové LED diody: 8 x stavové LED diody ETH, 1 x LED dioda napájení Zdroj: 1 x 2kolíková průmyslová DC napájecí zásuvka Jiný: 1 x zemnící šroub FYZICKÉ SPECIFIKACE Materiál pláště: Hliníkové pouzdro Rozměry (Š × V × H): Rozměry 102 x 25 x 81,5 mm Hmotnost: Přibližně 210 g Možnosti montáže: Integrovaný držák na DIN lištu, držák na stěnu, rovný povrch (nutná další sada) PROVOZNÍ PROSTŘEDÍ Provozní teplota: -40 °C až 75 °C Provozní vlhkost: 10 až 90 % bez kondenzace Hodnocení ochrany proti vniknutí: Krytí IP30 REGULAČNÍ A TYPOVÁ SCHVÁLENÍ Regulační: CE, REACH, RoHS, WEEE, UKCA, FCC, IC, CB, RCM BEZPEČNOST Normy: EN IEC 62368-1:2020+A11:2020

Teltonika TSW304

Průmyslový gigabitový switch bez managementu nabízející čtyři RJ-45 porty. Snadné použití bez nutnosti konfigurace a instalace. Switch má vestavěný držák na DIN lištu. Přepínací kapacita dosahuje až 8 Gbps. Buffer má kapacitu 128 KB, tabulka MAC adres 2K a podporovány jsou Jumbo frame 9 KB.

• High-endové zařízení s integrovaným DIN držákem (není nutné žádné další příslušenství).
• Odolnost proti napěťovým výkyvům.
• Napájení stejnosměrným i střídavým napětím.
• Ideální pro aplikace s omezeným prostorem.

---

Podrobnější informace naleznete v přiloženém manuálu v záložce dokumenty nebo na stránce wiki.teltonika-networks.com/view/TSW304.

---

ZÁKLADNÍ SPECIFIKACE

Počet portů: 4x RJ-45 10/100/1000 Mb/s PoE: ne Kapacita switche: 8 Gbps Napájení: DC 7-57 V nebo AC 9-40 V (napájecí adaptér není součástí balení) Rozměry: 102 x 81,5 x 25 mm

---

---

DIN rail switch Teltonika TSW304 je průmyslový neřízený přepínač pro centralizaci vašich zdrojů. Vybaven je 4x Gigabit LAN porty s rychlostí stahování/odesílání až 1000 Mb/s. Odolné, robustní hliníkové pouzdro s montáží na DIN lištu na zadní straně činí tento switch perfektním řešením pro průmyslové prostředí. Pro napájení je k dispozici klasická 2kolíková průmyslová DC napájecí zásuvka s rozsahem vstupního napětí 7 až 57V DC nebo 9 až 40V AC.

Klíčové vlastnosti

• Výkonný neřízený přepínač
• Kompaktní velikost
• Odolný provedení - hliníkový kryt
• Lze umístit na DIN lištu - držák na DIN součástí balení

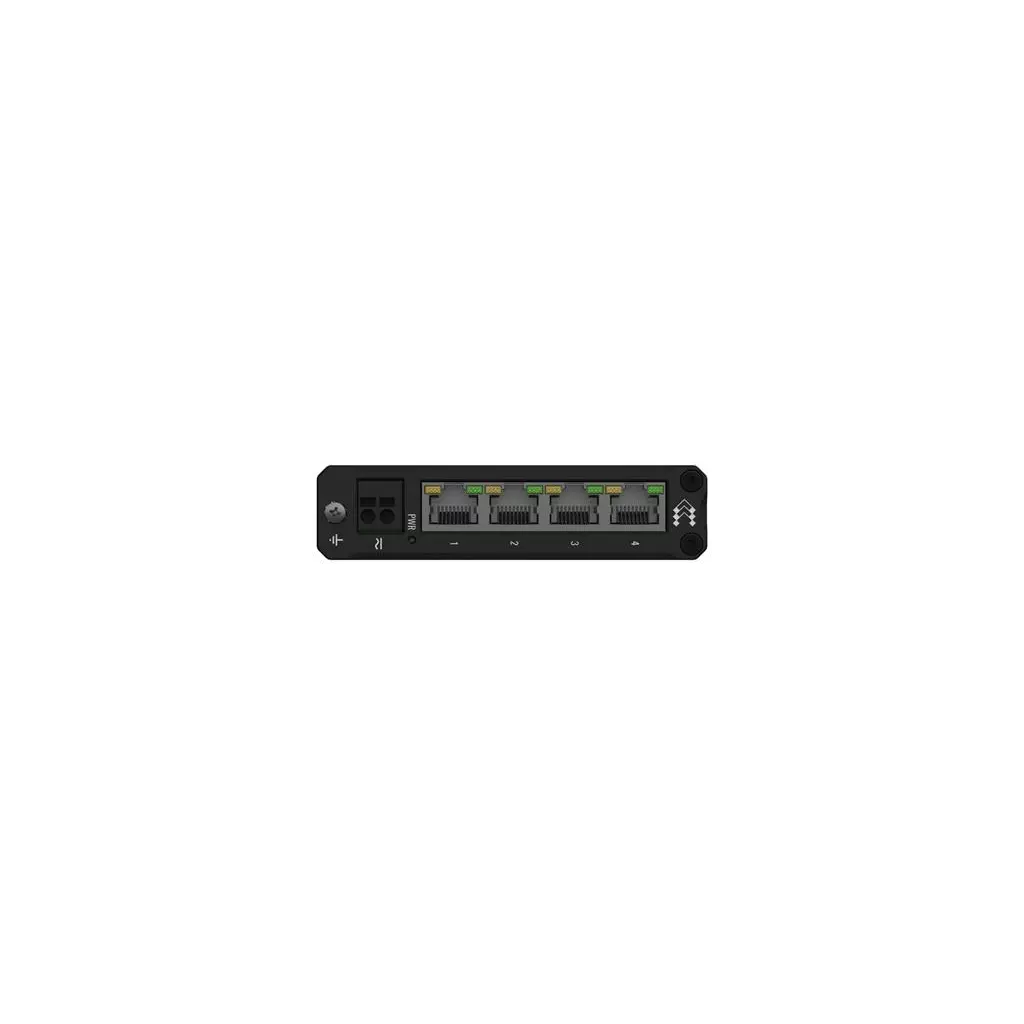

• Rozhraní: 4× gigabitový ethernet, 2 kolíková DC svorkovnice

Obsah balení

• Zařízení
• Držák na DIN lištu

Model tsw304000000 je vybaven čtyřmi základními přepínacími ethernetovými porty RJ-45 s podporou gigabitového ethernetu (10/100/1000) pro vysokorychlostní připojení a efektivní nastavení sítě. Je vybaven tabulkou adres MAC schopnou pojmout až 2 000 záznamů a může se pochlubit přepínací kapacitou 8 Gbit/s, což zajišťuje plynulý přenos dat a zpracování provozu ve vytížených sítích. Toto zařízení dodržuje několik síťových standardů, včetně IEEE 802.3, IEEE 802.3az a IEEE 802.3u, což zvyšuje jeho kompatibilitu a energetickou účinnost. Podporuje stejnosměrné vstupní napětí v rozsahu 7 až 57 V a obsahuje funkci napájení přes Ethernet (PoE), která umožňuje přenášet napájení i data po jediném ethernetovém kabelu, což snižuje nároky na kabeláž a zjednodušuje instalaci. Jednotka je navržena s ohledem na odolnost a je umístěna v nárazuvzdorném krytu, takže je vhodná i do náročných průmyslových prostředí. Je také vybavena integrovanou možností montáže na lištu DIN a dalšími možnostmi povrchové montáže, což zajišťuje flexibilitu při instalaci. Kompaktní rozměry 102 x 25 x 81,5 mm umožňují snadnou integraci do jakékoli serverové skříně nebo sestavy.

Průmyslový switch od Teltoniky nabízí 4x 10/100/1000 Mbps LAN portů a bezproblémový provoz bez potřeby managementu. Díky kompaktním rozměrům je vhodný pro různé instalace v průmyslových prostředích. Switch podporuje napájení pomocí pasivního PoE na portu č.1 nebo pomocí DC svorkovnice s rozsahem 9 až 30 V DC, což zajišťuje flexibilitu při montáži. Robustní průmyslové provedení garantuje spolehlivost a dlouhou životnost i v náročných podmínkách.

Klíčové vlastnosti

• 4x 10/100/1000 Mbps LAN
• Napájení přes DC svorkovnici (7 - 57 V DC / 9 - 40 V AC) nebo pasivní PoE (port č.1) 9 - 30 V DC
• Rozměry: 102 x 25 x 82 mm
• Kompaktní hliníkové tělo s nízkou hmotností
• Průmyslové provedení
• Integrovaný držák na DIN lištu
• PoE není kompatibilní se standardy 802.3af/at
• Široké rozpětí provozní teploty -40 až 75°C
